BEDIENUNGSANLEITUNG G 680 SCI MIELE

Lesen Sie unbedingt die Gebrauchs- und die Aufstell- und Installationsanweisung vor der Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 031 710

Inhalt

Gerätebeschreibung 4

Geräteübersicht 4

Bedienungsblende. 4

Sicherheitshinweise und Warnungen 6

Ihr Beitrag zum Umweltschutz 9

Vor der Inbetriebnahme 10

Tür öffnen und schließen 11

Kindersicherung. 11

Wasserenthärtungsanlage 12

Wasserenthärtungsanlage programmieren und einstellen 13

Regeneriersalz einfüllen. 17

Salz-Nachfüllanzeige 18

Klarspüler einfüllen 19

Klarspüler-Dosierung einstellen 20

Geschirr und Besteck einordnen 21

Einordnungsbeispiele 22

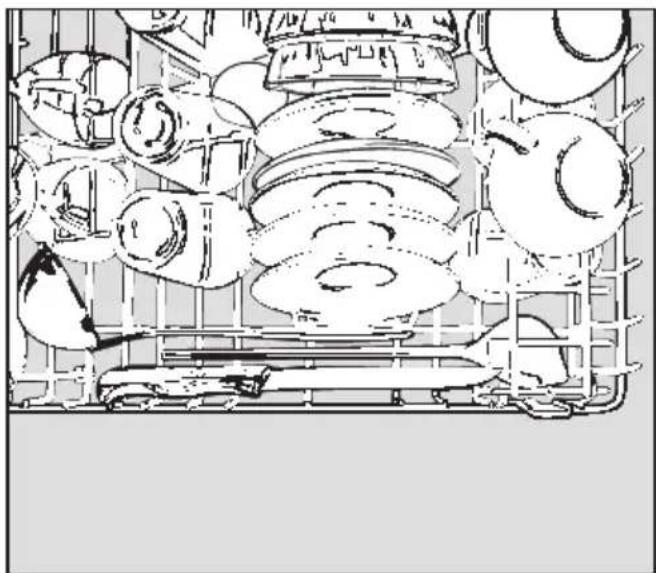

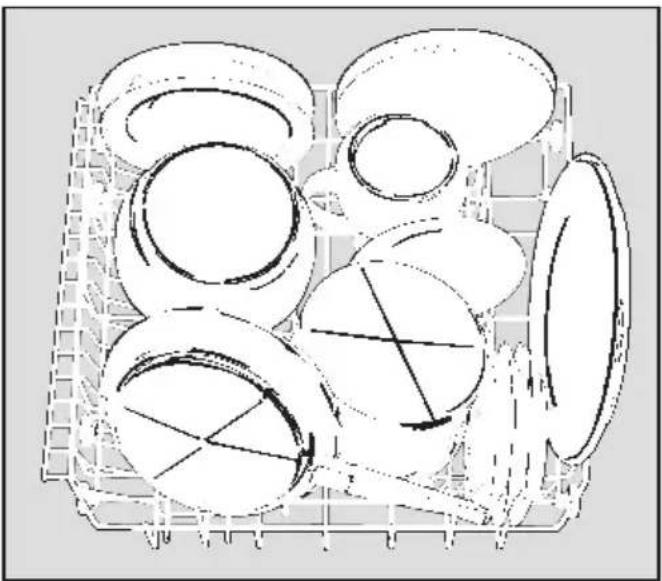

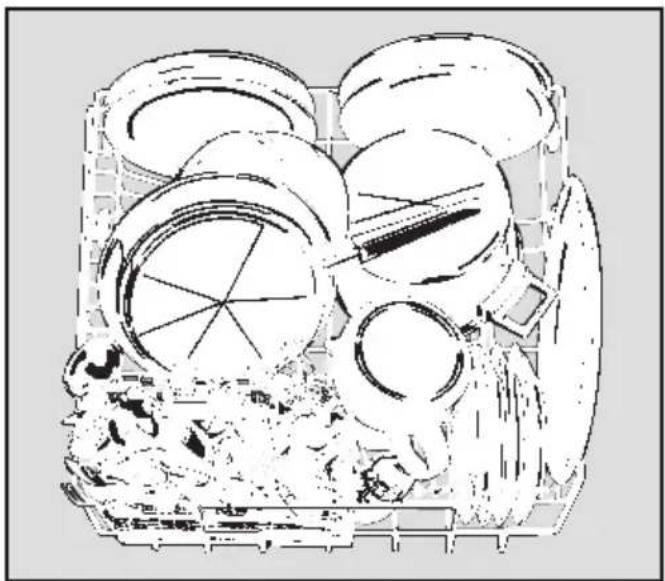

Unterkorb 22

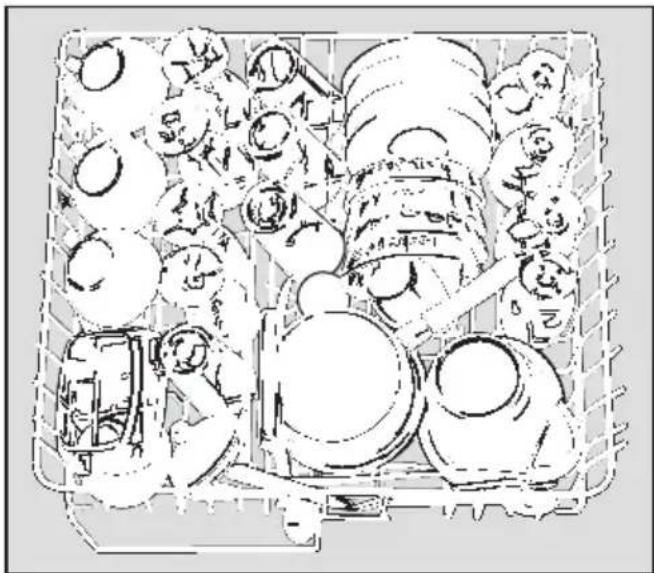

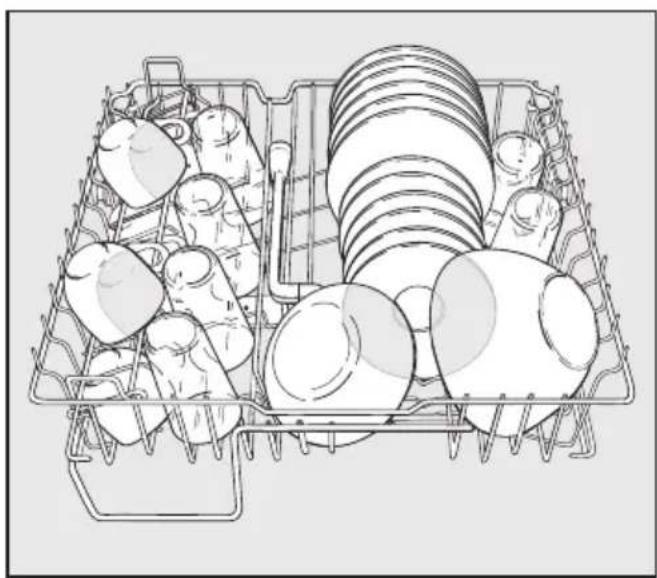

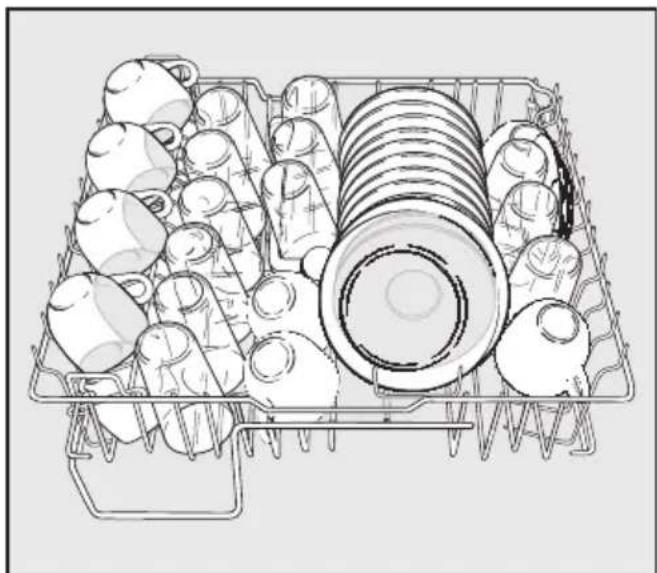

Oberkorb....23

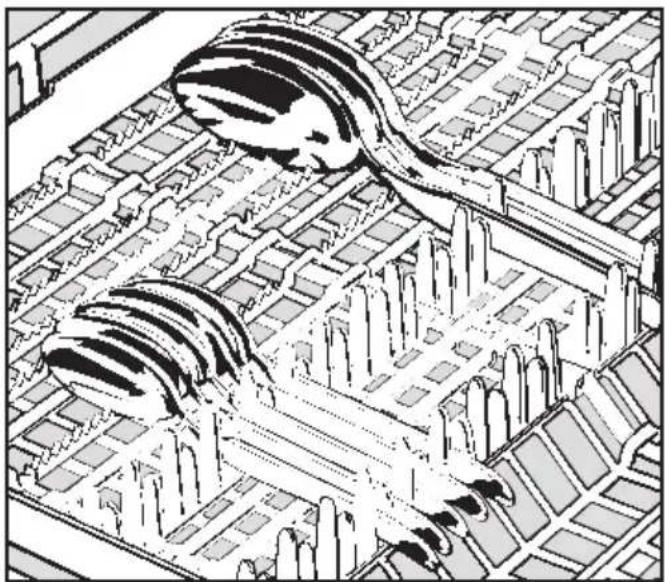

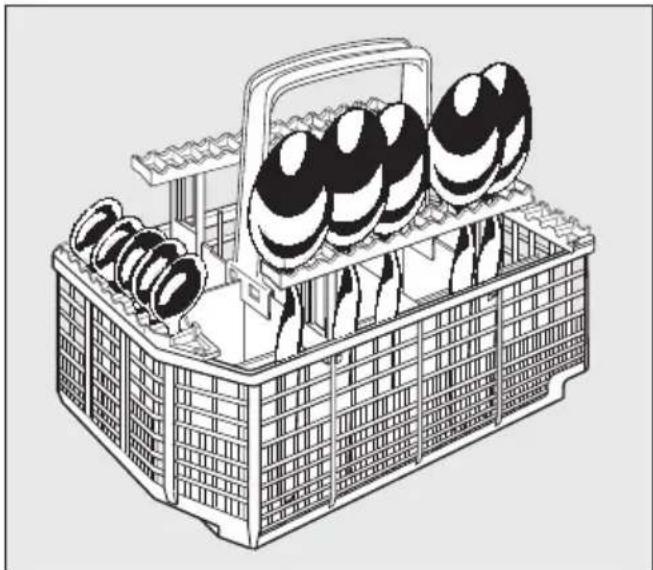

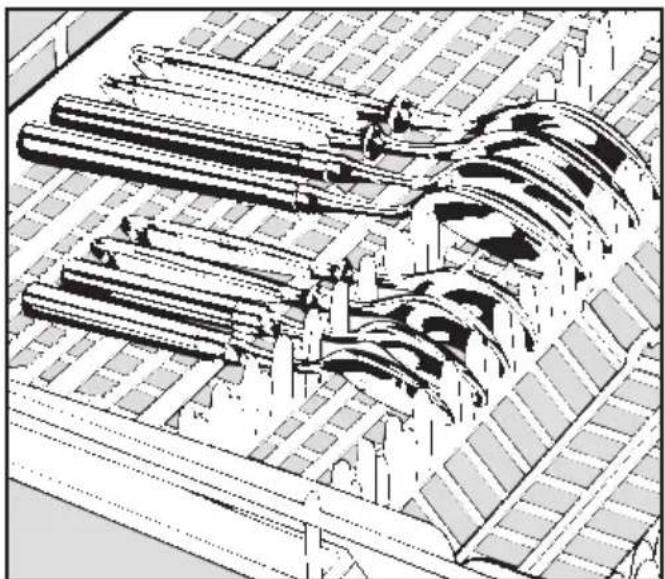

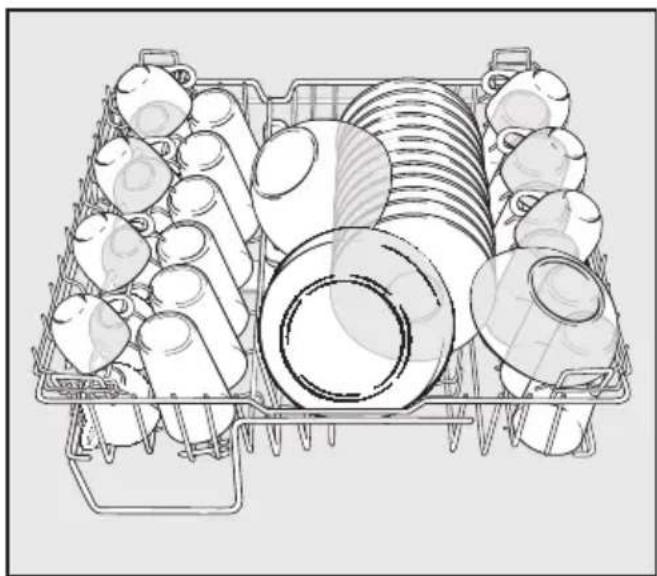

Besteck 24

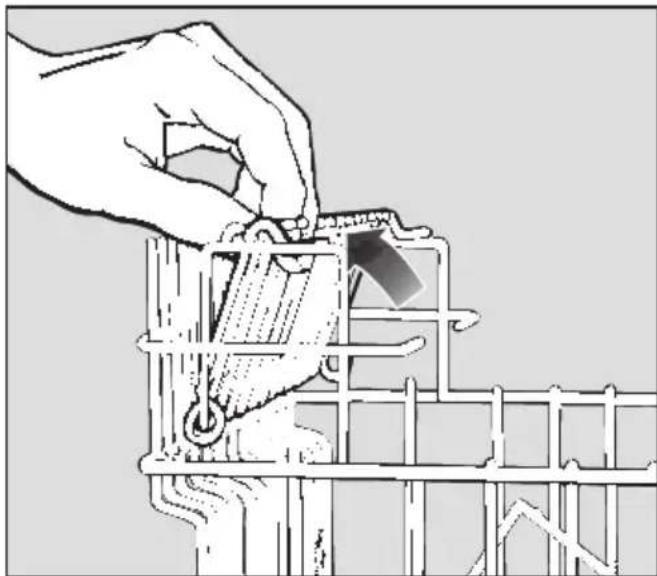

Klappetageren 27

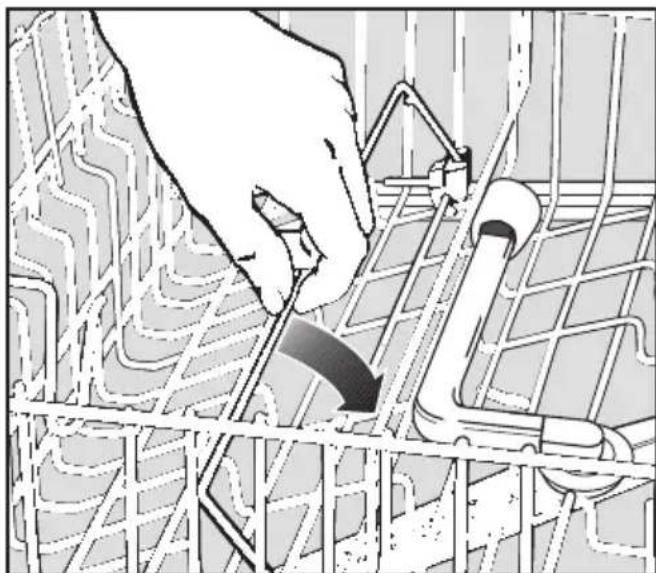

Anlagestrebe 27

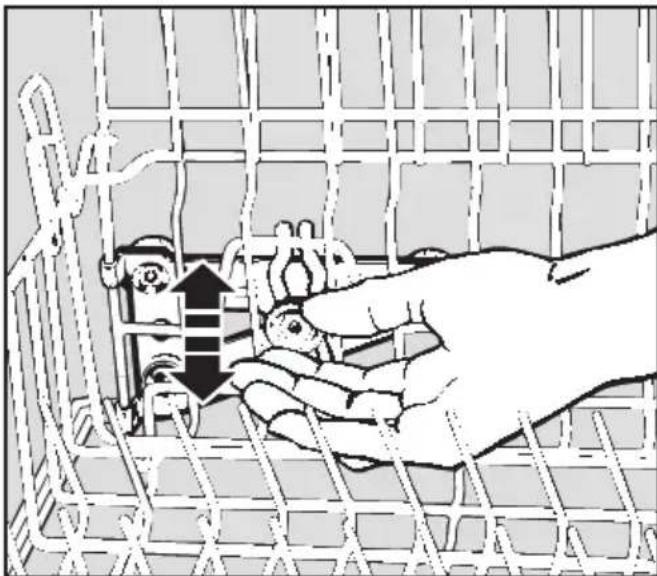

Oberkorb-Verstellung. 28

Für den Geschirrspüler nicht geeignet 29

Reiniger zugeben 30

Programmauswahl 33

Programmübersicht 34

Ein- und Ausschalten 36

Programm starten 36

Programmablauf-Anzeige 36

Programmende 36

Programm unterbrechen 37

Programmwechsel 37

Geschirr ausräumen 37

Zusatzfunktionen 38

Top Solo 38

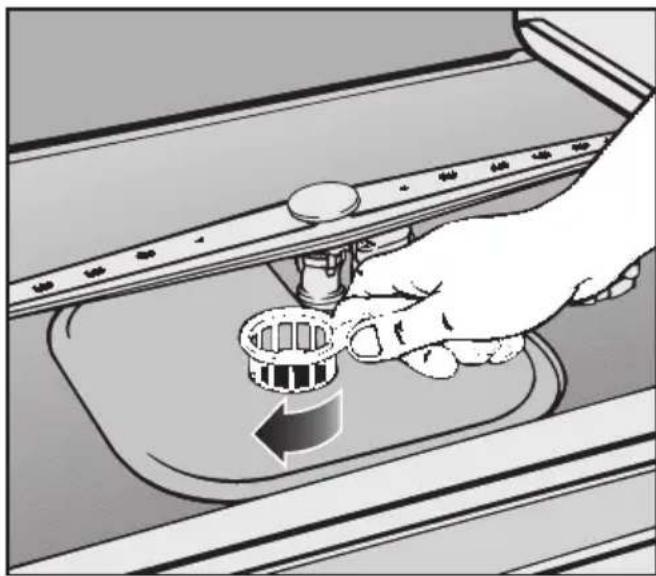

Reinigung und Pflege 39

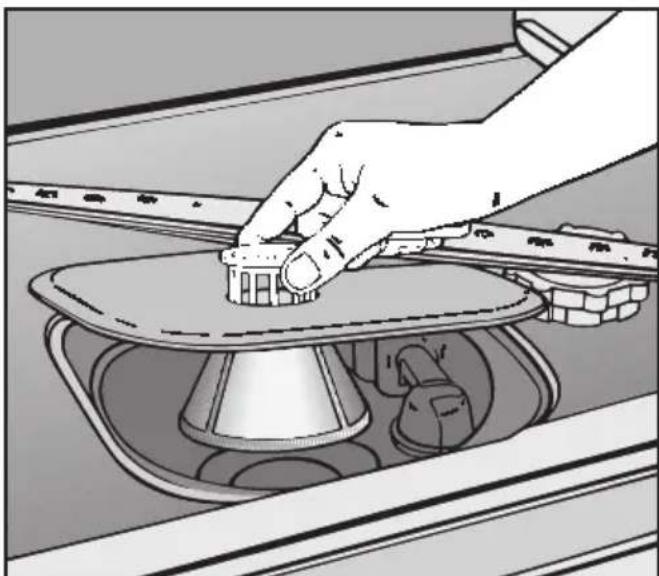

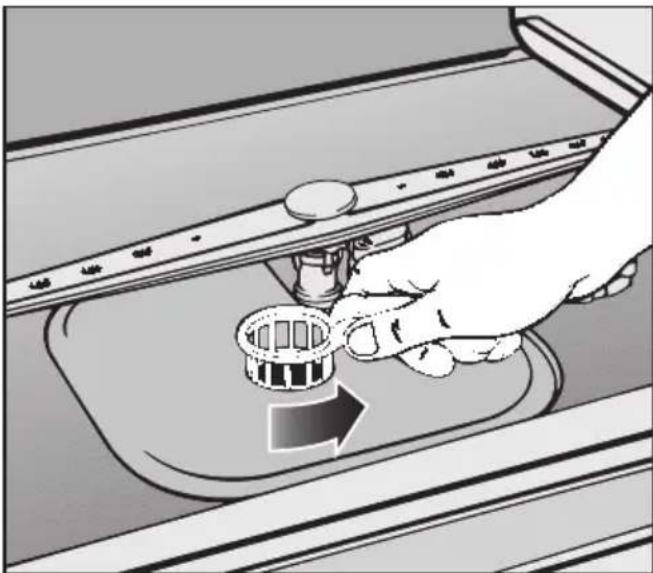

Siebe im Spülraum reinigen. 39

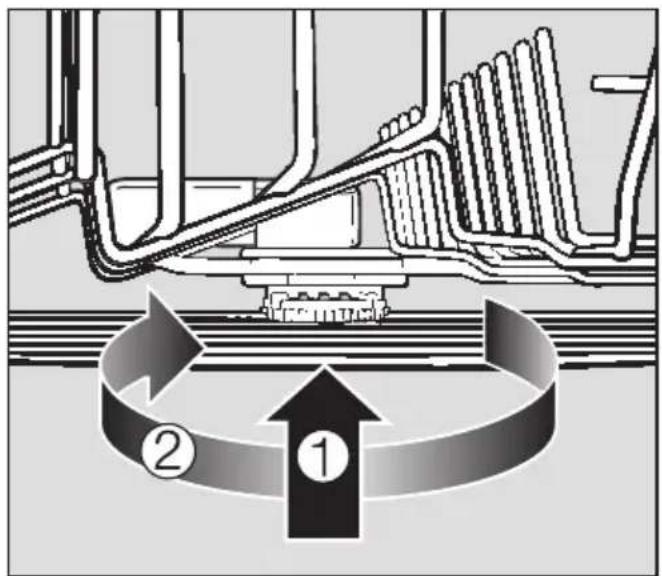

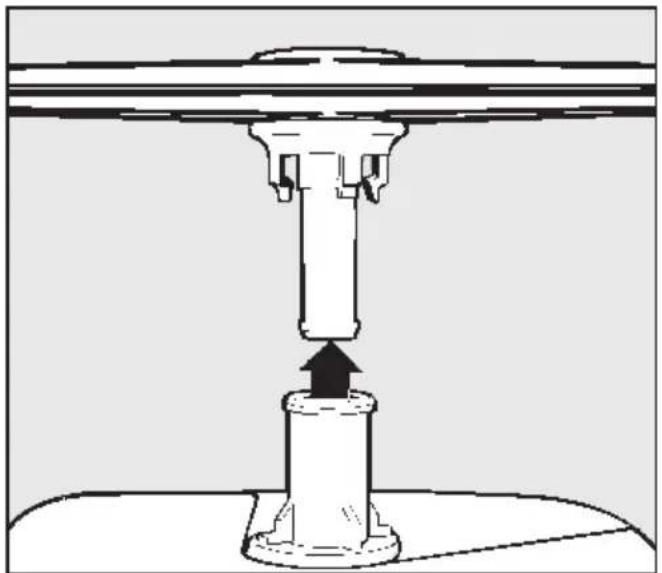

Sprüharme reinigen 41

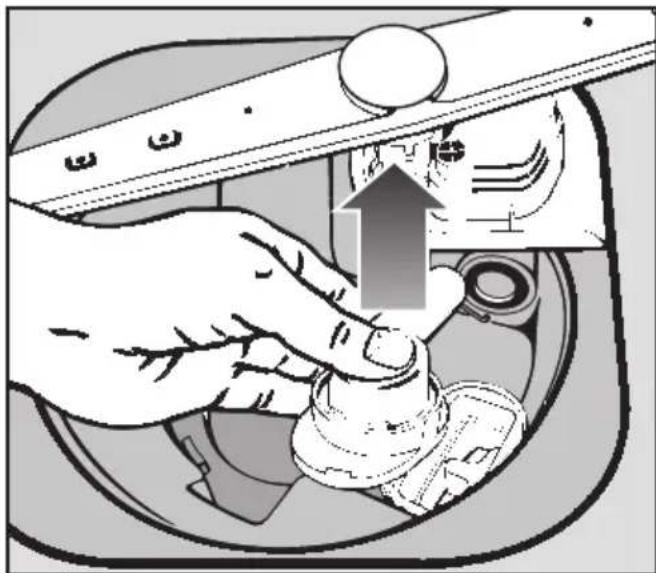

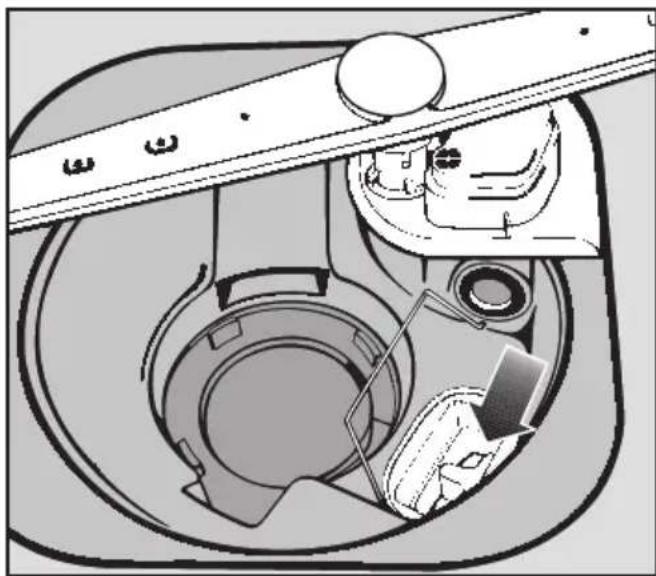

Ablaufpumpe und Rückschlagventil reinigen 42

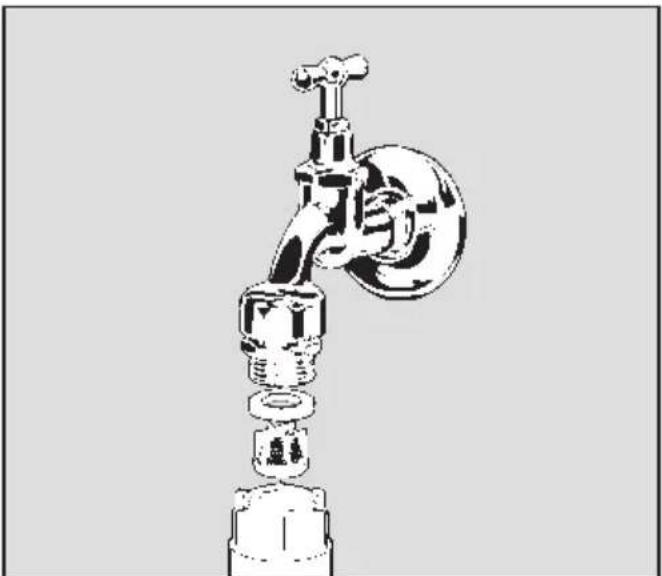

Sieb im Wasserzulauf reinigen. 43

Spülraum reinigen 44

Türdichtung und Tür reinigen. 44

Bedienungsblende reinigen. 44

Front des Geschirrspülers reinigen 44

Kleine Störungen selbst beseitigen 45

Kundendienst 48

Sonderzubehör 49

Hinweise für Vergleichsprüfungen 50

Technische Daten 54

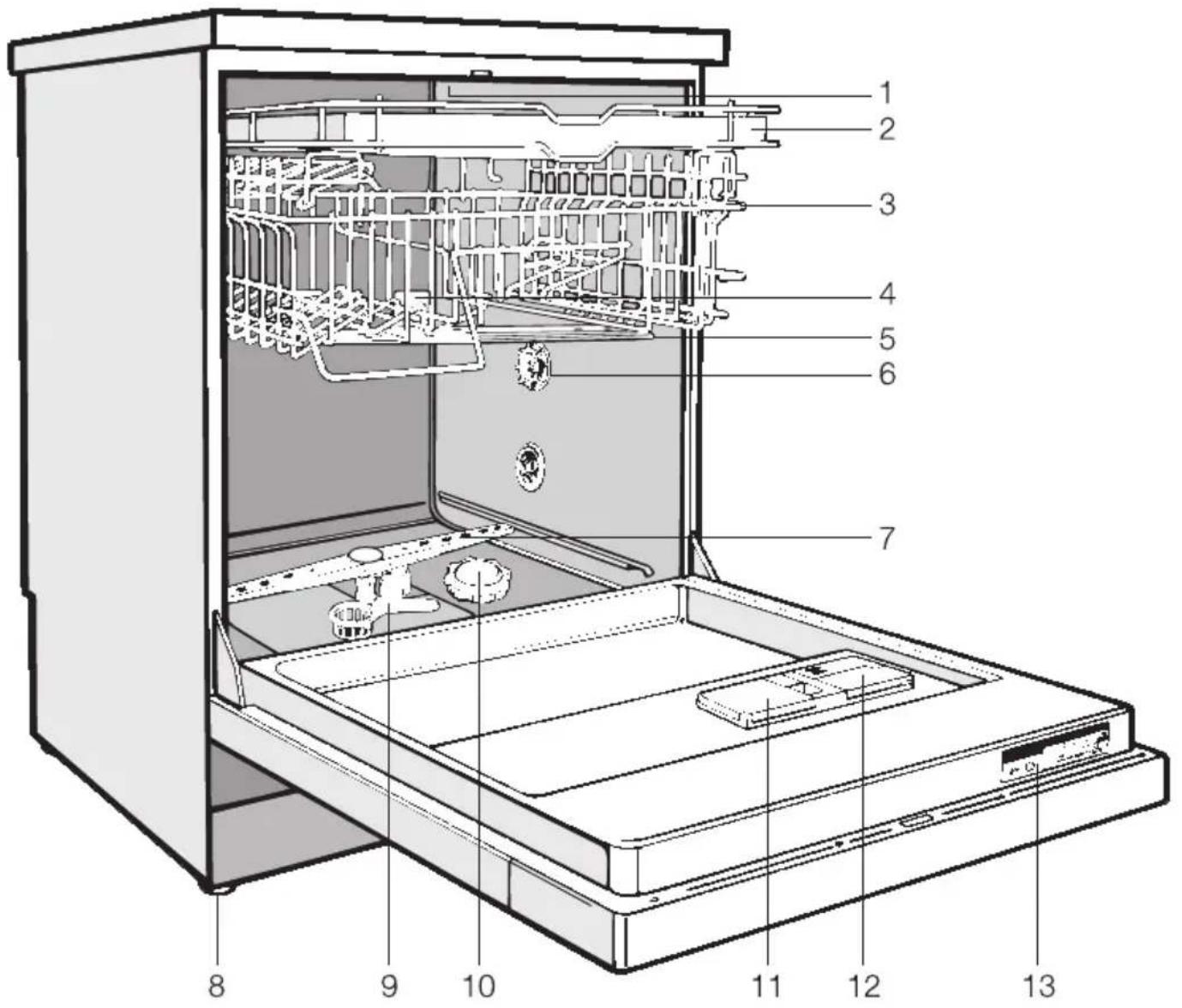

Geräteübersicht

1 Oberer Sprüharm (nicht sichtbar)
2 Besteckschublade (je nach Modell serienmäßig)
3 Oberkorb
4 Wasserzuführung für mittleren Sprüharm
5 Mittlerer Sprüharm
6 Wasserhärtewähler
7 Unterer Sprüharm
8 Vier höhenverstellbare Schraubfüße
9 Siebkombination
10 Vorratsbehälter für Regeneriersalz
11 Zweikammer-Behälter für Reiniger
12 Vorratsbehälter für Klarspüler (mit Dosierwähler)
13 Typenschild

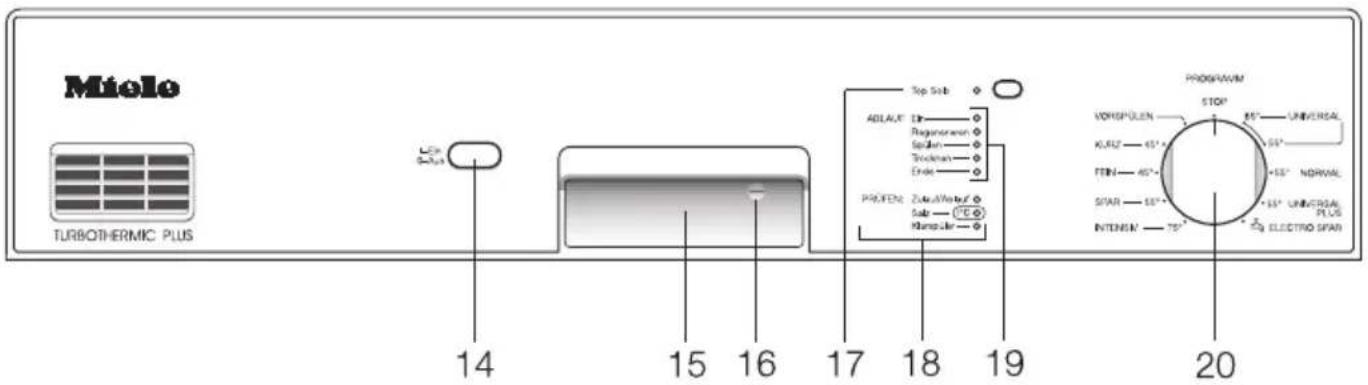

14 Ein/Aus-Taste
15 Türöffner
16 Kindersicherung
17 Top Solo-Taste
18 Kontrolleuchten
19 Programmablauf-Anzeige
20 Programmwähler

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie dieses Gerät in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an dem Gerät. Bewahren Sie die Gebrauchsanweisung sorgfältig auf!

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Geschirrspüler ausschließlich im Haushalt und nur zum Spülen von Haushaltsgeschirr. Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäße Verwendung oder falsche Bedienung verursacht werden.

Beachten Sie folgende Hinweise, um Verletzungsgefahren zu vermeiden!

Um die Standfestigkeit zu gewährleisten, dürfen Unterbau- und integrierbare Geschirrspüler nur unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken verschraubt ist.

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (z. B. Überhitzungsgefahr).

Ein beschädigtes Gerät kann Ihre Sicherheit gefährden! Gerät sofort außer Betrieb setzen, und Ihren Lieferanten fragen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Ventil, es darf nicht in Flüssigkeiten getaucht werden!

Erlauben Sie kleinen Kindern nicht, mit dem Geschirrspüler zu spielen bzw. ihn zu bedienen. Es besteht u. a. die Gefahr, daß sich Kinder in dem Geschirrspüler einschließen!

Geben Sie keine Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr!

Bei pulverförmigen Reinigungsmitteln Staubinhalation vermeiden!

Werden Geschirrspülmittel verschluckt, können sie Verätzungen in Mund und Rachen verursachen oder zum Ersticken führen! Halten Sie deshalb Kinder von Spülmitteln und auch vom geöffneten Geschirrspüler fern. Es könnten noch Spülmittelreste im Gerät sein.

Damit Kinder nicht mit dem Spülmittel in Berührung kommen: Das Spülmittel erst direkt vor dem Programm-Start einfüllen und die Tür mit der Kindersicherung verriegeln. Bei Verwendung der Startverzögerung (typabhängig) darauf achten, daß beim Einfüllen des Spülmittels der Spülmittelbehälter trocken ist, ggf. vorher trockenwischen. In einem feuchten Spülmittelbehälter verklumpt das Spülmittel und wird nicht vollständig ausgespült. Nach Beendigung eines Programms könnten Kinder bei geöffneter Tür mit diesen Spülmittelresten in Berührung kommen.

Das Wasser im Spülraum ist kein Trinkwasser!

Bei Geräten mit Besteckkorb (typabhängig) können Bestecke leichter gereinigt und getrocknet werden, wenn man sie mit den Griffen nach unten in den Besteckkorb stellt. Ist jedoch zu befürchten, daß Sie sich an den Messer- oder Gabelspitzen verletzen könnten, so ordnen Sie die Bestecke mit den Griffen nach oben ein.

Trennen Sie das Gerät vom elektrischen Netz, wenn es gewartet wird (Gerät ausschalten, dann Netzstecker ziehen oder die Sicherung herausdrehen bzw. ausschalten).

Beachten Sie folgende Hinweise, um Sachschäden zu vermeiden!

Vergewissern Sie sich, daß die in Ihrem Haus vorliegende Spannung, Frequenz und Absicherung mit den Angaben auf dem Typenschild übereinstimmen.

Verwenden Sie nur handelsübliche Spülmittel für Haushaltsgeschirrspüler. Keine Handspülmittel verwenden!

Setzen Sie keine Gewerbe- oder Industriereiniger ein, es können Materialschäden auftreten und es besteht die Gefahr heftiger chemischer Reaktionen (z. B. Knallgasreaktion).

- Versehentliches Füllen des Vorratsbehälters für Regeneriersalz mit Reinigungsmittel führt immer zur Zerstörung des Wasserenthärters! Überzeugen Sie sich bitte vor jedem Füllen des Vorratsbehälters, daß Sie eine Salzpackung in der Hand halten.

■ Versehentliches Füllen des Klarspülerbehälters mit Reinigungsmittel (auch flüssigem Reiniger) führt immer zur Zerstörung des Klarspülerbehälters! Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler!

Stellen oder setzen Sie sich nicht auf die geöffnete Tür, der Geschirrspüler könnte kippen oder beschädigt werden.

Spülen Sie keine heißwasserempfindlichen Kunststoffteile, z. B. Einwegbehälter oder Bestecke. Diese Teile können sich durch Temperatureinwirkung verformen.

Das eingebaute Waterproof-System schützt unter folgenden Voraussetzungen zuverlässig vor Wasserschäden:

• ordnungsgemäße Installation,
  – Instandsetzung des Gerätes bzw. Austausch der Teile bei erkennbaren Schäden,
  – Schließen des Wasserhahns bei längerer Abwesenheit (z. B. Urlaub).

Vorsicht bei Geschirrspülern mit freiliegendem Heizkörper

Fassen Sie bei Geräten mit freiliegenden Heizkörpern während oder unmittelbar nach Ende des Spülprogramms nicht an den Heizkörper, Sie könnten sich daran verbrennen.

Verschiedene Kunststoffteile können verschmoren oder entflammen, wenn sie mit dem Heizkörper in Berührung kommen. Ordnen Sie deshalb Kunststoffteile stets in den Oberkorb ein, wenn Sie sich nicht sicher sind, daß es sich um ein absolut hitzebeständiges Kunststoffteil handelt. Sichern Sie kleine Teile (beschweren oder einklemmen), damit sie nicht auf den Heizkörper fallen können.

Entsorgung des Altgerätes

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlußleitung durchtrennen.

Entfernen bzw. zerstören Sie auch den Türverschluß, damit sich Kinder nicht einschließen können. Danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, daß das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.

Sparsam spülen

Dieser Geschirrspüler spült äußerst wasser- und energiesparend.

Sie können die Sparsamkeit unterstützen, wenn Sie folgende Tips beachten:

■ Schließen Sie den Geschirrspüler an Warmwasser an, wenn Sie eine moderne Warmwasseranlage haben. Bei elektrisch beheizten Anlagen empfehlen wir jedoch den Anschluß an die Kaltwasserleitung. Bei Anschluß an Warmwasser 55 °C sparen Sie je nach Fassungsvermögen des Modells im Programm UNIVERSAL 55 ° bis zu 0,7 kWh elektrische Energie. Diese Energie liefert das Warmwasser, welches mit ca. 0,13 l Heizöl oder 0,14 m³ Erdgas wesentlich kostengünstiger aufgeheizt wird. Obwohl alle Spülgänge mit Warmwasser betrieben werden, verringern Sie:

– den Verbrauch von Primärenergie,
– den CO _2 -Ausstoß bei der Energie-erzeugung,
- Ihre Kosten und
– die Spülzeit.

- Nutzen Sie das Fassungsvermögen der Geschirrkörbe voll aus, ohne den Geschirrspüler zu überladen, dann spülen Sie am wirtschaftlichsten.

■ Wenn nur wenig Geschirr anfällt: Zusatzfunktion „Top Solo“ wählen (siehe Kapitel „Zusatzfunktionen“).

■ Wählen Sie ein Spülprogramm, das der Geschirrrart und dem Verschmutzungsgrad entspricht.

■ Für halbbeladene Geschirrkörbe: SPAR-Programm benutzen!

■ Beachten Sie die Dosierangaben für den Reiniger.

Beachten Sie vor der Inbetriebnahme unbedingt nachfolgende Punkte!

Ausführliche Hinweise zu den einzelnen Punkten finden Sie in den entsprechenden Kapiteln.

Wasserenthärtungsanlage vorbereiten.

Abhängig von der Wasserhärte Ihres Leitungswassers muß die Wasserenthärtungsanlage genau eingestellt werden. Zusätzlich muß der Vorratsbehälter zuerst mit Wasser und dann mit Regeneriersalz aufgefüllt werden.

Wichtig!

Versehentliches Füllen des Vorratsbehälters mit Reinigungsmittel führt immer zur Zerstörung des Wasserenthärters!

Klarspüler einfüllen.

Verwenden Sie nur Klarspüler für Haushalts-Geschirrspüler.

Versehentliches Füllen des Klarspülerbehälters mit Reinigungsmittel (auch flüssigem Reiniger oder Handspülmittel) führt zur Zerstörung des Klarspülerbehälters!

Kein Handspülmittel verwenden!

Verwenden Sie nur Reiniger für Haushalts-Geschirrspüler.

Das Geschirr richtig einordnen!

Alle Geschirrflächen müssen von den Wasserstrahlen erreicht werden können. Abgedeckte Flächen können nicht sauber werden.

Die Sprüharme dürfen nicht durch Geschirr blockiert werden.

Genügend Reiniger zugeben.

Bitte beachten Sie die Dosierangaben der Spülmittelhersteller. Bei Unterschreitung kann das Reinigungsergebnis deutlich abfallen!

Beachten Sie daher unbedingt auch die Dosierhinweise in der Programm-übersicht!

Die Reinigungswirkung von Spülmitteln kann unterschiedlich sein. Sollten Sie mit dem Reinigungsergebnis nicht zu- frieden sein, wechseln Sie auf ein anderes gutes Markenspülmittel, bevor Sie sich an den Miele-Kundendienst wenden.

Die Auswahl des Spülprogramms ist wichtig!

Das NORMAL-Programm und die UNIVERSAL-Programme sind richtig, wenn es um den täglichen Abwasch geht. Weitere Programme sind in der Programmübersicht beschrieben.

Bei der ersten Inbetriebnahme des Geschirrspülers startet das gewählte Spülprogramm mit ca. 7 Minuten Verzögerung!

Während dieser 7 Minuten wird der Programmabschnitt „Regenerieren“ ausgeführt und die Kontrolleuchte „Regenerieren“ leuchtet.

Die Siebkombination am Boden des Spülraums und die Sprüharme müssen sauber sein!

Regelmäßige Kontrolle und Reinigung sind unbedingt erforderlich.

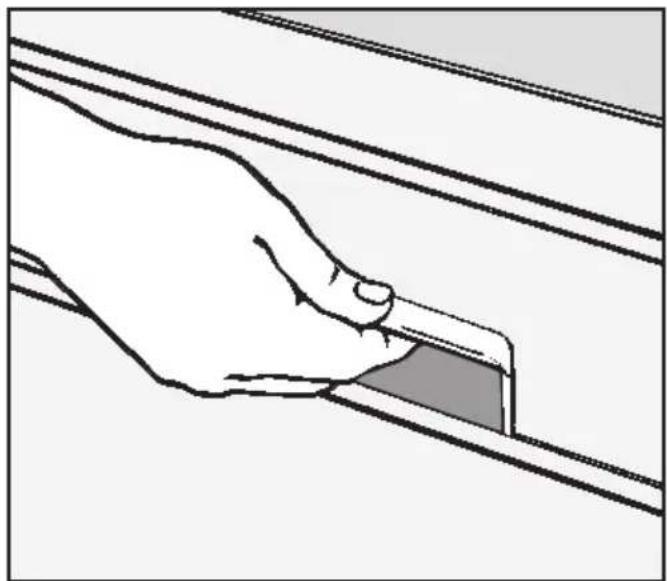

Tür öffnen

■ In die Griffmulde fassen, und die Grifftaste drücken.

Wird die Tür während des Betriebs geöffnet, werden alle Funktionen automatisch unterbrochen.

Tür schließen

■ Geschirrkörbe einschieben.
■ Tür hochklappen und bis zum Einrasten andrücken.

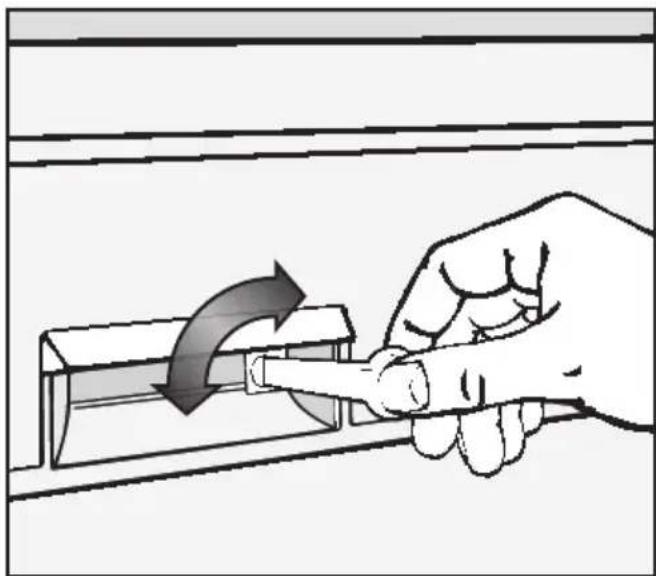

Kindersicherung

Die Kindersicherung verhindert das Öffnen der Geschirrspülertür durch Kinder.

■ Mit beiliegendem Schlüssel Kindersicherung in die erforderliche Stellung drehen.

Waagerechte Stellung = Tür ist verriegelt.

Senkrechte Stellung = Tür kann geöffnet werden.

Um Kalkablagerungen am Geschirr und im Geschirrspüler zu vermeiden und die Wirkung des Spülmittels voll auszunutzen, muß das Wasser zum Spülen enthärtet werden.

Diese Aufgabe kann die eingebaute Wasserenthärtungsanlage nur dann einwandfrei erfüllen, wenn:

1. sie richtig eingestellt (programmiert) ist und
2. der Vorratsbehälter für Regeneriersalz gefüllt ist. (Bei sehr niedriger Wasserhärte – unter 4 °d – braucht kein Regeneriersalz eingefüllt werden.)

Werkseitig ist die Wasserenthärtungsanlage auf eine Wasserhärte von

18 - 22 °d (3,2 - 4,0 mmol/l) eingestellt.

Bei abweichender Wasserhärte (auch unter 4 °d) muß die werkseitige Einstellung entsprechend nebenstehender Einstellabelle verändert werden.

Das zuständige Wasserwerk gibt Aus-kunft über die bei Ihnen vorhandene Wasserhärte.

Bei schwankender Wasserhärte (z. B. 8 - 17 °d) die Enthärtungsanlage immer auf den höchsten Wert einstellen (in diesem Beispiel 17 °d)!

In einem eventuellen späteren Kunden- dienstfall erleichtern Sie dem Techniker die Arbeit, wenn die Wasserhärte be- kannt ist.

■ Tragen Sie bitte deshalb hier die Wasserhärte ein:
Wasserhärte: °d.

Wasserenthärtungsanlage programmieren und einstellen

Die Wasserenthärtungsanlage ist für eine Wasserhärte von 18 - 22 °d eingestellt. Wenn an Ihrem Wohnort eine andere Wasserhärte vorliegt, müssen Sie die Programmierung der Wasserenthärtungsanlage verändern und in einzelnen Fällen den Wasserhärtewähler im Spülraum neu einstellen (siehe nebenstehende Einstelltabelle).

Einstelltabelle

* werkseitige Einstellung der Wasserenthärtungsanlage

Wasserenthärtungsanlage programmieren

■ Geschirrspüler ausschalten.
■ Programmwähler auf „STOP“ stellen.
■ Taste „Top Solo“ gedrückt halten und gleichzeitig den Geschirrspüler mit dem „Ein/Aus“-Schalter einschalten. Innerhalb von 2 Sekunden Taste „Top Solo“ wieder loslassen. Die Kontrollampe „Ein“ leuchtet und die Kontrollampe „Regenerieren“ blinkt.

Achtung:

Wenn eine andere Kontrollampe blinkt oder leuchtet, beginnen Sie noch einmal von vorn.

Ausnahme:

Die Kontrollampen „Salz“ und „Klarspüler“ leuchten, wenn Regeneriersalz und Klarspüler noch nicht eingefüllt sind oder nachgefüllt werden müssen.

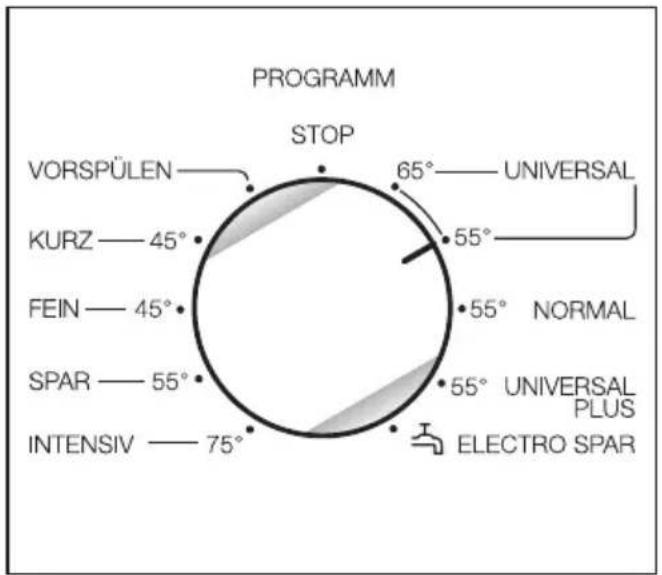

PROGRAMM STOP VORSPÜLEN —— 65° —— UNIVERSAL KURZ — 45° —— 55° —— FEIN — 45° —— 55° —— NORMAL SPAR — 55° —— 55° —— UNIVERSAL PLUS INTENSIV — 75° —— ELECTRO SPAR

■ Programmwähler auf die der Wasserhärte entsprechenden Stellung drehen (siehe Einstelltabelle Seite 15), dann Taste „Top Solo“ drücken. Beispiel:
Die Wasserhärte beträgt 6°d, Programmwähler auf „UNIVERSAL 55°“ drehen.
■ Programmwähler auf „STOP“ stellen und den Geschirrspüler mit dem „Ein/Aus“-Schalter ausschalten. Die programmierte Wasserhärte ist jetzt gespeichert.

Programmierte Wasserhärte kontrollieren

■ Geschirrspüler ausschalten.
■ Programmwähler auf „STOP“ stellen.
■ Taste „Top Solo“ gedrückt halten und gleichzeitig den Geschirrspüler mit dem „Ein/Aus“-Schalter einschalten. Innerhalb von 2 Sekunden Taste „Top Solo“ wieder loslassen.
Die Kontrollampe „Ein“ leuchtet und die Kontrollampe „Regenerieren“ blinkt.

Achtung:

Wenn eine andere Kontrollampe blinkt, oder leuchtet beginnen Sie noch einmal von vorn.

Ausnahme:

Die Kontrollampen „Salz“ und „Klarspüler“ leuchten, wenn Regeneriersalz und Klarspüler noch nicht eingefüllt sind oder nachgefüllt werden müssen.

■ Mit dem Programmwähler alle Stellungen nacheinander anwählen.
Die Kontrollampe „Top Solo“ leuchtet bei der programmierten Einstellung.

■ Programmwähler auf „STOP“ stellen und den Geschirrspüler mit dem „Ein/Aus“-Schalter ausschalten.

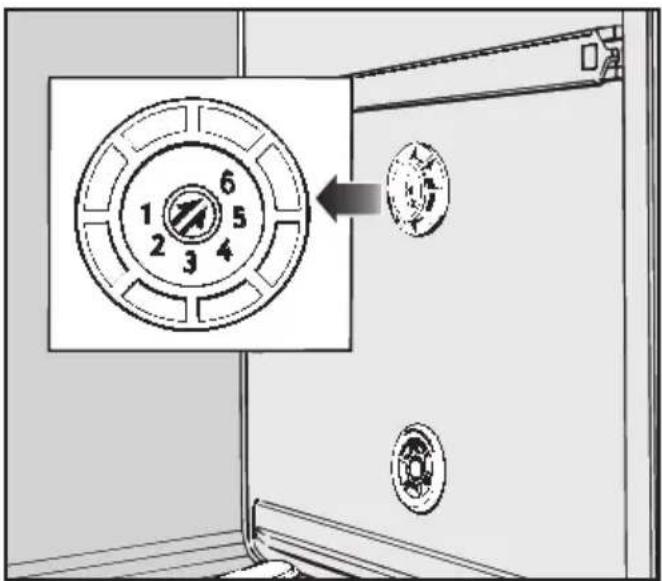

Wasserhärtewähler einstellen

Der Wasserhärtewähler ist auf Stufe 6 eingestellt. Nur wenn an Ihrem Wohnort eine Wasserhärte zwischen 36 - 65 °d (6,5 - 11,7 mmol/l) vorliegt, müssen Sie den Wasserhärtewähler verstellen (siehe Tabelle).

°d mmol/l				Wasserhärtewähler(Stufe)
1 - 35	0,2	-	6,3 *) 6
36 - 47	6,5	-	8,5 4
48 - 65	8,6	-	11,7 5
66 - 70	11,9	-	12,6 *) 6

*) werkseitige Einstellung

Die Stufen 1 - 3 dürfen aus spültechnischen Gründen nicht eingestellt werden!

1 2 3 4 5 6

■ Deckel vom Wasserhärtewähler mit einem Schraubendreher entfernen.

■ Wasserhärtewähler mit einem breiten Schraubendreher oder einer Münze bis zum spürbaren Einrasten umstellen.

Beispiel:

Die Wasserhärte beträgt 38 °d.

Der Wasserhärtewähler muß dann auf Stufe 4 (36 - 47 °d) eingestellt werden.

■ Deckel des Wasserhärtewählers wieder anbringen.

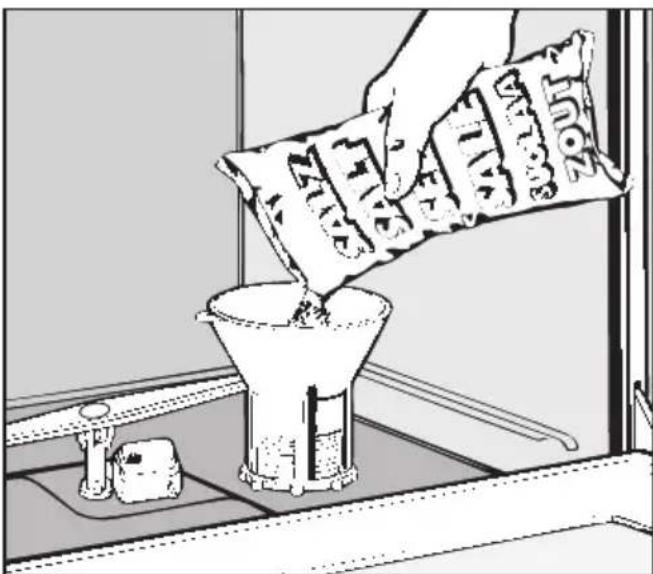

Regeneriersalz einfüllen

Verwenden Sie nur reine Siedesalze oder spezielle, möglichst grobkörnige Regeneriersalze. Keinesfalls andere Salze, z. B. Speisesalz, Viehsalz oder Tausalz, verwenden. Diese können wasserunlösliche Bestandteile enthalten, welche eine Funktionsstörung des Wasserenthärters verursachen!

Der Vorratsbehälter faßt ca. 2 kg Salz.

Versehentliches Füllen des Salzbehälters mit Reinigungsmittel führt immer zur Zerstörung des Wasserenthärters!

Überzeugen Sie sich bitte vor je- dem Füllen des Salzbehälters, daß Sie eine Salzpackung in der Hand halten.

■ Unterkorb herausnehmen.
■ Verschlußkappe abschrauben.

Vor der ersten Salzfüllung: zuerst Vorratsbehälter mit ca. 2 l Wasser füllen.

■ Einfülltrichter aufsetzen.
■ Regeneriersalz einfüllen (Beim Einfüllen läuft ein Teil des Salzwassers über).
■ Gewinde des Vorratsbehälters von Salzresten säubern.
■ Verschlußkappe fest zuschrauben.
■ Sofort danach: das Programm VOR-SPÜLEN ablaufen lassen, damit die übergelaufene Salzsole verdünnt und ausgespült wird. Dies ist nicht erforderlich, wenn anschließend mit einem „UNIVERSAL-“ oder „UNIVERSAL PLUS-“ Programm gespült wird.

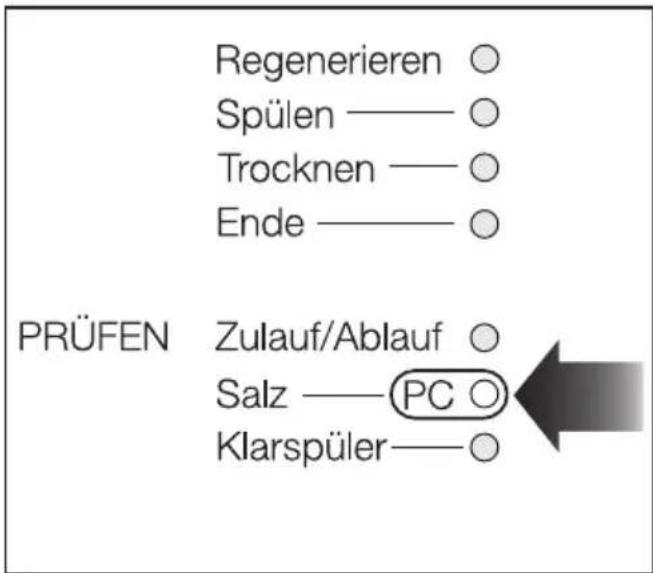

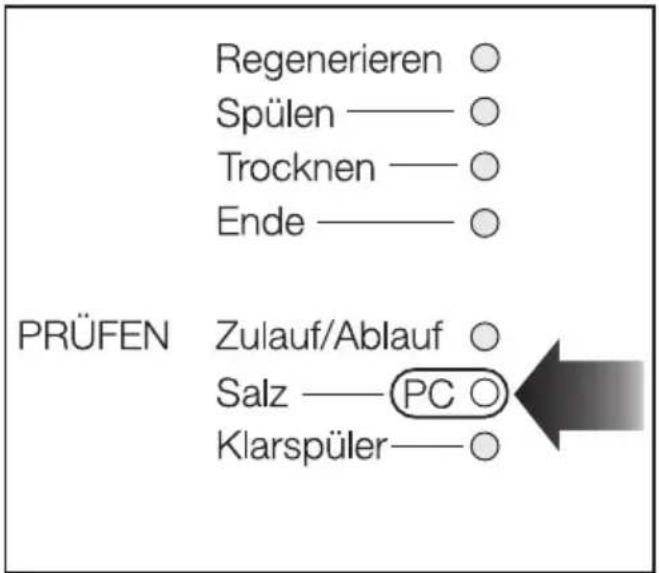

Salz-Nachfüllanzeige

Regenerieren ○ Spülen —○ Trocknen —○ Ende —○ PRÜFEN Zulauf/Ablauf ○ Salz —— PC ○ Klarspüler —○

Wenn die mit „Salz“ bezeichnete Kontrollampe leuchtet, muß Regeneriersalz nachgefüllt werden.

Nach jedem Nachfüllen wird beim nächsten oder übernächsten Programmstart automatisch der Wasserenthärter regeneriert.

Während dieses Vorgangs leuchtet die Kontrollampe „Regenerieren“.

Hinweis!

Die Kontrollampe wird auch aufleuchten, wenn aufgrund sehr niedriger Wasserhärte (unter 4 °d) kein Regeneriersalz in den Vorratsbehälter eingefüllt wurde.

In diesem Fall ist das Leuchten der Kontrollampe bedeutungslos!

Die Kontrollampe „Salz“ dient auch einer zukünftigen Programmaktualisierung (siehe Kapitel „Kundendienst“).

Klarspüler ist erforderlich, damit das Wasser beim Trocknen als Film vom Geschirr abläuft und das Geschirr nach dem Spülen leichter trocknet.

Der Klarspüler wird in den Vorratsbehälter gefüllt und in der eingestellten Menge automatisch dosiert.

Der Vorratsbehälter faßt ca. 130 cm³.

Versehentliches Füllen des Klarspülerbehälters mit Reinigungsmittel (auch flüssigem Reiniger) führt immer zur Zerstörung des Klarspülerbehälters!

Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler!

Haushaltsessig mit höchstens 5% Säureanteil sowie bis zu 50%-ige flüssige Zitronensäure können alternativ zwar verwendet werden, jedoch wird das Trocken- und Klarspülergebnis dann deutlich schlechter sein als bei Verwendung von Klarspüler.

Essig mit höherem Säureanteil (z. B. Essigessenz 25%-ig) darf nicht verwendet werden, weil dadurch der Geschirrspüler beschädigt werden könnte.

Regenerieren ○

Spülen —— ○

Trocknen — ○

Ende —— ○

PRÜFEN Zulauf/Ablauf ○

Salz —— PC ○

Klarspüler—○

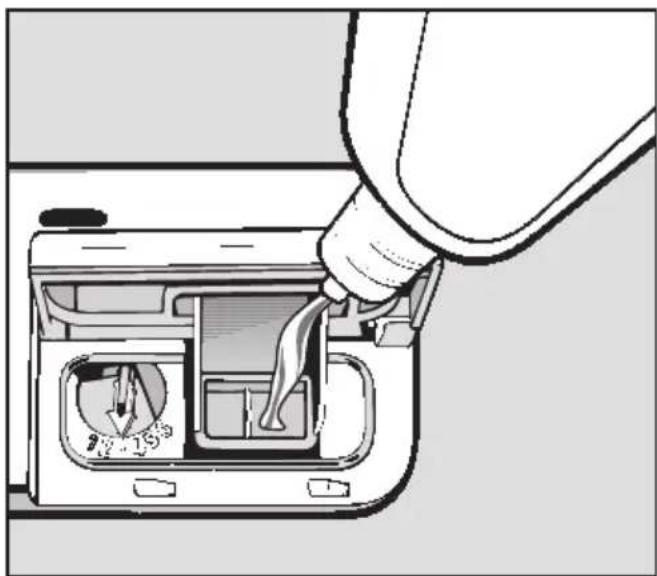

■ Wenn an der Bedienungsblende die Kontrolleuchte „Klarspüler“ aufleuchtet:

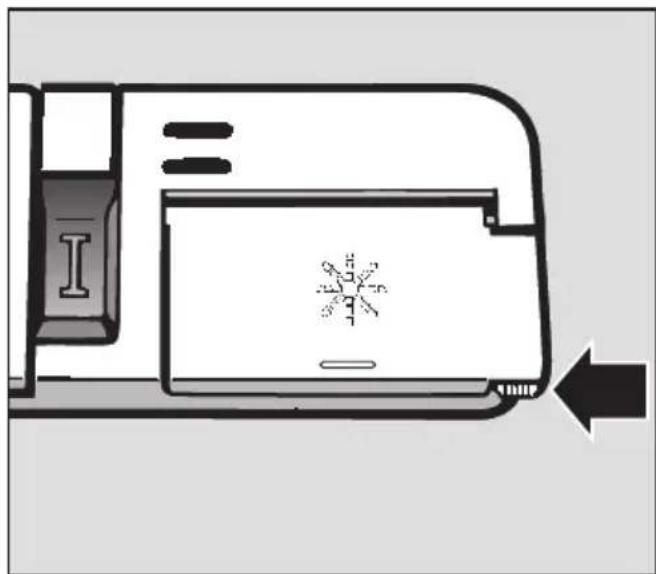

■ Öffnungstaste in Pfeilrichtung drücken, bis die Klappe aufspringt.

• Klarspüler nur solange einfüllen, bis er an der Sieboberfläche in der Einfüllöffnung sichtbar ist.
  ■ Klappe fest schließen. Die Klappe muß deutlich einrasten. Sonst kann während des Programmablaufs Wasser in den Klarspülerbehälter eindringen.
  ■ Eventuell verschütteten Klarspüler gut abwischen, um starke Schaumbildung im folgenden Spülprogramm zu vermeiden.

Die Klappe bleibt immer geschlossen. Sie darf nur zum Nachfüllen von Klarspüler geöffnet werden!

- Klarspüler erst nachfüllen, wenn an der Bedienungsblende die Kontrollleuchte „Klarspüler“ aufleuchtet.

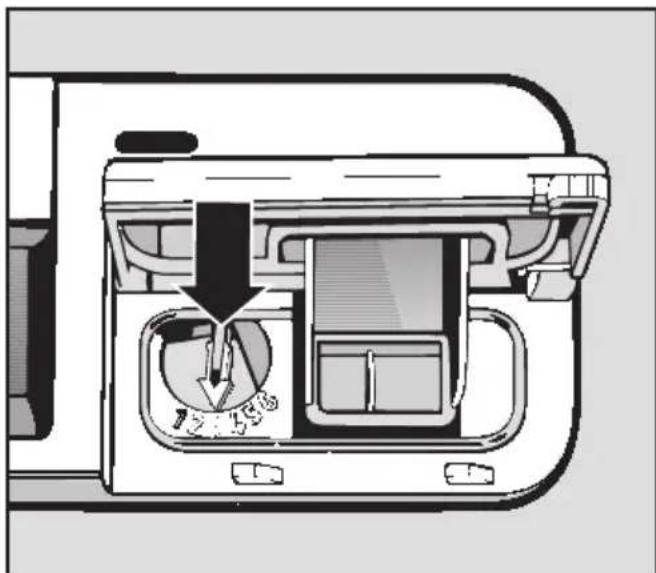

Klarspüler-Dosierung einstellen

Der Dosierwähler (Pfeil) in der Einfüllöffnung ist von 1 bis 6 einstellbar. Serienmäßig ist er auf 3 eingestellt (Dosierungsempfehlung). Pro Programmablauf werden ca. 3 ml Klarspüler verbraucht.

■ Zeigen sich Flecken auf Gläsern: Dosierwähler höher einstellen.
■ Zeigen sich Wolken oder Schlieren: Dosierwähler niedriger einstellen.

Unbedingt beachten!

■ Das Geschirr grundsätzlich so einordnen, daß alle Flächen vom Wasser umspült werden können, nur dann kann es sauber werden!
■ Geschirr- und Besteckteile dürfen nicht ineinander liegen und sich gegenseitig abdecken.
■ Hohlgefäße, wie Tassen, Gläser, Töpfe usw, mit den Öffnungen nach unten in die Körbe stellen.
■ Teile mit tiefem Boden möglichst schräg einstellen, damit das Wasser ablaufen kann.
■ Hohe schlanke Hohlgefäße nicht in die Ecken der Körbe einordnen. Im mittleren Bereich der Körbe werden sie von den Sprühstrahlen besser erreicht.
- Kleine Teile auf der Klappetagere des Oberkorbes nicht durch untergelegte größere Teile abdecken! Wenn z. B. Dessertschalen auf der Etagere liegen, gehören Tassen darunter; nicht umgekehrt.
■ Die Sprüharme dürfen nicht durch zu hohe oder nach unten durchstehende Teile blockiert werden. Evtl. Drehkontrolle von Hand durchführen.

■ Speisen können Naturfarbstoffe enthalten, z. B. Karotten, Tomaten oder Ketchup. Sie lösen eine Verfärbung von Kunststoffgeschirr und Kunststoffteilen im Spülraum aus, wenn sie in größeren Mengen mit dem Geschirr in die Maschine gelangen.

Die Stabilität der Kunststoffteile wird durch diese Verfärbung nicht beeinflußt.

Einordnungsbeispiele

Unterkorb

Größere und schwerere Teile, wie Teller, Platten, Töpfe, Schalen usw, einordnen, keine dünnwandigen leichten Gläser, dafür ist ein besonderer Einsatz bzw. Unterkorb erforderlich!

Geschirrspüler mit Besteckschublade

Geschirrspüler mit Besteckkorb

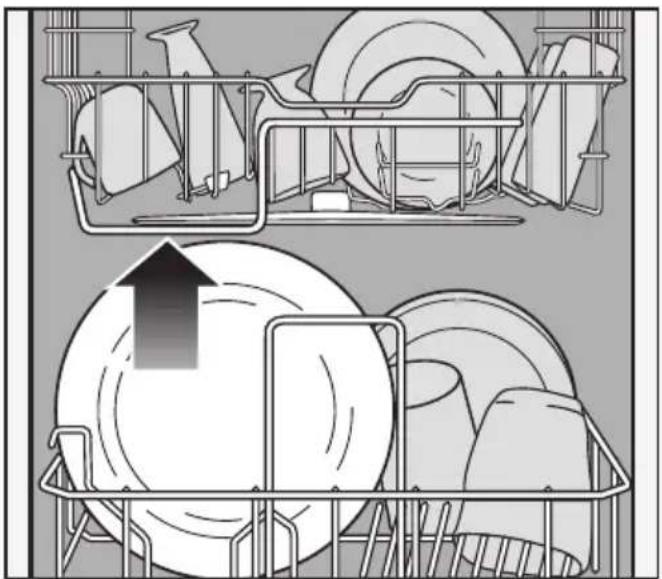

Höhenbegrenzung

Die Strebe im Oberkorb gibt vor, wie hoch die Geschirrteile im Unterkorb sein dürfen, ohne daß der mittlere Sprüharm daran schlägt.

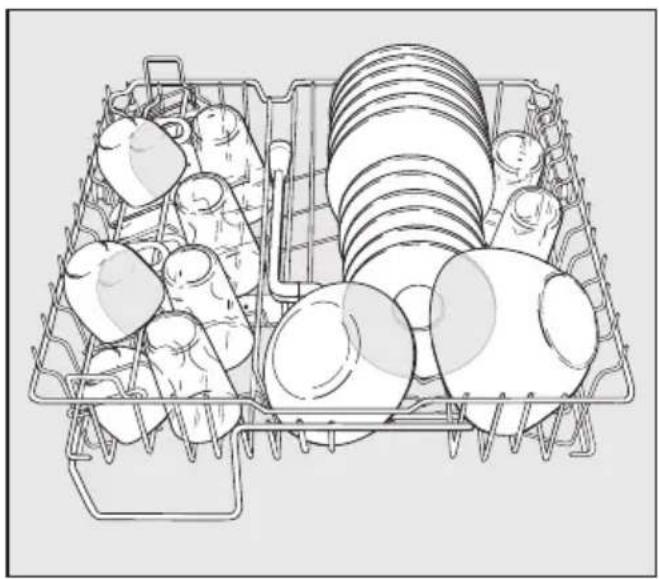

Oberkorb

Kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Dessertschalen usw, einordnen.

Bitte beachten bei „Top Solo“

Wenn ein Spülprogramm mit der Zusatzfunktion „Top Solo“ gewählt wird, sollte das gesamte Geschirr in den Oberkorb und die Besteckschublade eingeordnet werden.

Da der mittlere Sprüharm auch nach unten sprüht, können Teller (mit größerem Durchmesser) und Platten in größeren Abständen in den Unterkorb eingeordnet werden. Auf keinen Fall jedoch Töpfe, Schüsseln oder andere Hohlgefäße!

Bei einem Geschirrspüler mit Besteck- korb, Besteck in größeren Abständen im Besteckkorb verteilen.

Weitere Hinweise siehe Kapitel „Zusatzfunktionen/Top Solo“.

Geschirr und Besteck einordnen

Besteck

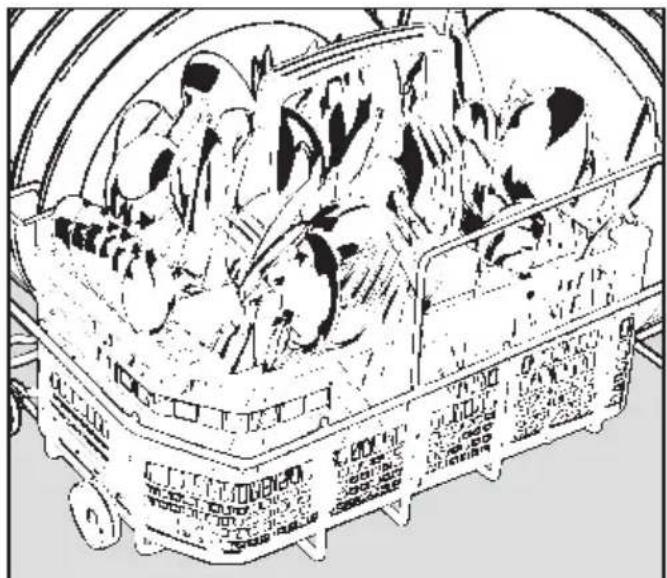

Beim Geschirrspüler mit Besteck- korb:

Besteck unsortiert in die Besteckfächer stellen; mit den Griffen möglichst nach unten.

Ist jedoch zu befürchten, daß Sie sich an den Messer- oder Gabelspitzen verletzen könnten, so ordnen Sie die Bestecke bitte mit den Griffen nach oben ein.

Kleine Löffel in die Löffelsegmente an beiden Seiten des Besteckkorbes stellen.

Lange Teile, wie Suppenschöpfer, Rühr- löffel und lange Messer, waagerecht vorn in den Oberkorb legen.

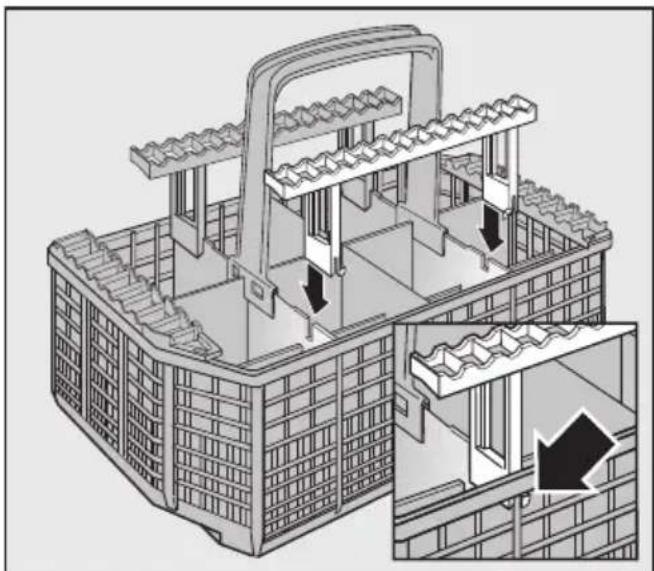

Löffelaufsätze für den Besteckkorb

Die beiliegenden Aufsätze dienen zum Spülen stark verschmutzter Löffel, z. B. Eßlöffel und Gemüselöffel.

Da die Löffel in diesen Aufsätzen einzeln aufgehängt werden, können sie nicht ineinander liegen und die Flächen werden von den Sprühstrahlen besser erreicht.

■ Stecken Sie bei Bedarf je einen Aufsatz vorn und hinten auf den Besteckkorb.

Aufsätze wieder abnehmen:

■ Drücken Sie die eingerasteten Haken nach innen (eventuell mit einem Löffelgriff) und ziehen Sie die Aufsätze nach oben ab.

■ Stecken Sie die Löffel mit den Griffen nach unten in die Aufsätze. Verwenden Sie nur jede zweite Einsteckmöglichkeit.

Geschirr und Besteck einordnen

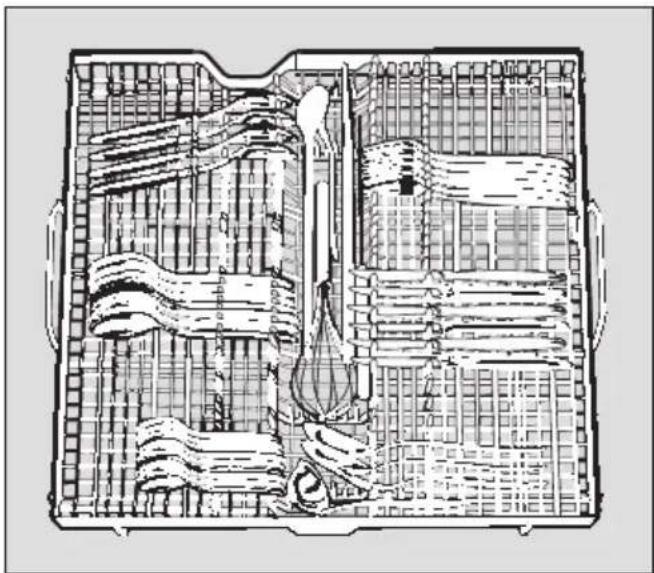

Beim Geschirrspüler mit Besteck- schublade (SC):

Es empfiehlt sich, die Bestecke in Zonen einzuordnen; je eine Zone für Messer, Gabel, Löffel usw, dann ist die spätere Entnahme leicht möglich.

Lange Teile, wie Soßenkellen, Tortenheber, Rührlöffel und lange Messer, können Sie in die Vertiefung in der Mitte der Besteckschublade legen.

Der obere Sprüharm darf nicht durch zu hohe Teile (z. B. Tortenheber o. ä.) blockiert werden!

Der Einsatz der Besteckschublade ist herausnehmbar (je nach Modell).

Die Laffen der Löffel sollten auf den Zahnstegen aufliegen, damit möglichst auch der letzte Wassertropfen rück-standsfrei ablaufen kann.

Bei Besteckteilen mit runden oder ovalen Griffen die Laffen zwischen die Haltestege legen und nicht die Griffe.

Achten Sie aber bitte darauf, daß die Laffen der Löffel wenigstens zu einem der Ablaufstege am Boden der Besteckschublade Kontakt haben, damit auch bei dieser Einordnung möglichst der letzte Wassertropfen rückstandsfrei ablaufen kann.

Klappetageren

Zum Einordnen hoher Teile lassen sich die Etageren hochstellen.

Anlagestrebe

(je nach Modell serienmäßig)

Zum leichten Einordnen und Herausnehmen von Geschirrteilen kann die Anlagestrebe nach innen umgeklappt werden.

Die Strebe nach dem Einordnen wieder hochstellen, damit Geschirrteile an ihr angelehnt werden können.

Geschirr und Besteck einordnen

Oberkorb-Verstellung

(je nach Modell serienmäßig)

Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu bekommen, kann der Oberkorb in drei Stufen von je ca. 2 cm höhenverstellt werden.

■ Oberkorb herausziehen und an beiden Seiten die Feststellmuttern lösen.
■ Korb wunschgemäß heben oder senken.
■ Feststellmuttern wieder festdrehen.

Sie können den Oberkorb auch schräg einstellen, eine Seite hoch, die andere Seite tief. Achten Sie jedoch darauf, daß sich der Korb einwandfrei in den Spülraum schieben läßt.

Je nach Einstellung des Oberkorbes können z. B. Teller mit unterschiedlichen Durchmessern in die Körbe eingeordnet werden.

Geschirrspüler mit Besteckschublade

Einstellung des Oberkorbes	Teller-∅ in cm
	Oberkorb Unterkorb
Oben 15,5 30
Mitte 17,5 28
Unten 19,5 26

Geschirrspüler mit Besteckkorb

Einstellung des Oberkorbes	Teller-∅ in cm
	Oberkorb Unterkorb
Oben 21,5	30
Mitte 23,5	28
Unten 25,5	26

– Bestecke mit Holz- oder Horngriffen,
- Frühstücksbrettchen aus Holz oder Kunststoff,
– geklebte Teile, wie z. B. Messer, deren Griffe und Klingen miteinander verklebt sind,
– kunstgewerbliche Gegenstände,
– Gegenstände aus Kupfer oder Zinn,
- Kunststoffteile aus nicht hitzebeständigem Material.

Bitte beachten!

• Silber- und Aluminiumteile können sich verfärben.
  – Aluminiumteile (z. B. Fettfilter) dürfen nicht mit stark ätzalkalischen Reinigungsmitteln aus dem Gewerbe- oder Industriebereich im Geschirrspüler gespült werden. Es können Materialschäden auftreten. Im Extremfall besteht die Gefahr einer explosionsartigen chemischen Reaktion (z. B. Knallgasreaktion).
• Silber, welches mit einer Silberpolitur poliert wurde, kann nach beendetem Spülvorgang noch feucht oder fleckig sein, da das Wasser nicht filmartig abläuft. Es muß dann mit einem Tuch abgetrocknet werden. Dagegen ist Silber, welches in einem Tauchbad behandelt wurde, in der Regel trocken. Es kann aber zu Verfärbungen des Silbers kommen.
• Aufglasurdekore können nach vielen Spülgängen verblassen.
• Gläser können nach längerem Gebrauch trüb werden.

Wir empfehlen:

■ empfindliche Gläser im SPAR 55° - Programm (je nach Modell auch FEIN 45°) zu spülen, da ist die Gefahr einer Trübung geringer,
■ besonders wertvolle Gläser weiterhin mit der Hand zu spülen und sich bei Neukauf von Geschirr und Besteck die Eignung für den Geschirrspüler bestätigen zu lassen.

Verwenden Sie nur Reiniger für Haushalts-Geschirrspüler. Keine Handspülmittel verwenden!

Bitte beachten!

Geschirrspülmittel können durch Verschlucken Verätzungen im Mund und Rachen verursachen. Halten Sie deshalb Kinder von Spülmitteln und auch vom geöffneten Geschirrspüler fern. Es könnten noch Spülmittelreste im Gerät sein.

Damit Kinder nicht mit dem Spülmittel in Berührung kommen: das Spülmittel erst direkt vor dem Programm-Start einfüllen.

Auswahl von Reinigern

Seit einiger Zeit werden von fast allen Spülmittel-Herstellern zusätzlich neue Reiniger in unterschiedlicher Zusammensetzung angeboten.

Diese neuen Reiniger, welche aus ökologischer Sicht durchaus zu begrüßen sind, reagieren allerdings empfindlicher auf die Wasserhärte als herkömmliche Reiniger. Sie können im Langzeiteinsatz Nebenwirkungen zeigen.

Folgende Probleme können auftreten:

• Weiße Ablagerungen auf dem Spülgut und den Innenteilen des Geschirrspülers.
• Verstärkter Glasangriff in Form von irisierender bläulicher Oberfläche.
  – Verfärbungen an Silberbestecken.

Diese Erscheinungen sind im wesentlichen spülmittelbedingt und werden nicht durch die Funktion des Geschirrspülers hervorgerufen!

Mögliche Maßnahmen:

1. wenn Sie bei den neuen chlor- und phosphatfreien Reinigern bleiben möchten, empfehlen wir folgendes:
   – Versuchsweise Reiniger aus dieser Gruppe eines anderen Herstellers verwenden.
2. Sind Sie mit dem Ergebnis auch dann nicht zufrieden, empfehlen wir den Versuch von chlorfreien, aber phosphathaltigen Reinigern.
   – Es gelten dann alle Enthärtereinstellungen und Dosierhinweise, wie in der Gebrauchsanweisung angegeben.
3. Sollten Sie auch weiterhin keine voll befriedigenden Ergebnisse erreichen, empfehlen wir den Einsatz der herkömmlichen chlor- und phosphathaltigen Reiniger.
4. Auch in diesem Fall gelten dann alle Enthärtereinstellungen und Dosierhinweise, wie in der Gebrauchsanweisung angegeben.

Im Zweifelsfall wenden Sie sich bitte an die Beratungsstelle der Spülmittelhersteller.

Reiniger muß vor jedem Spülprogramm (außer beim VORSPÜLEN) eingefüllt werden:

• Füllen Sie pulverförmigen oder flüssigen Reiniger in den Behälter.
  – Reinigertabs können an verschiedenen Stellen in den Geschirrspüler gelegt werden. Folgen Sie der Empfehlung des Herstellers auf der Verpackung.

Die Hersteller von Reinigern geben auf Ihren Verpackungen auch die für ein Spülprogramm benötigte Gesamtmenge des Reinigers in ml an.

Verwenden Sie für das NORMAL-Programm und die UNIVERSAL-Programme mindestens 30 ml Reiniger.

Wird vom Hersteller eine größere Reinigermenge angegeben, verwenden Sie die größere Menge.

Abhängig von der Reinigersorte und vom gewählten Spülprogramm muß eine unterschiedliche Dosierung erfolgen.

Beachten Sie daher unbedingt die Do- sierhinweise in der Programmübersicht auf den nächsten Seiten.

Wenn Sie größere Mengen Reiniger kaufen, die Reinigerpackung immer wieder gut verschließen; das Mittel verliert sonst an Reinigungskraft!

Zur Information:

Kammer I kann max. 25 ml, Kammer II max. 80 ml aufnehmen. In der Kammer II sind als Dosierhilfe Markierungen angebracht. Sie zeigen den jeweiligen Füllstand in ml an.

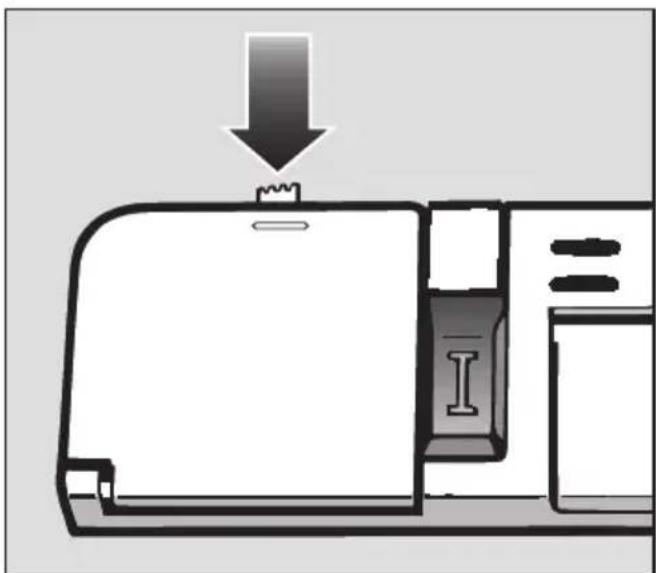

■ Verschlußknopf der Behälterklappe drücken. Die Klappe springt dann auf.

Nach einem Spülprogramm ist die Klappe immer geöffnet.

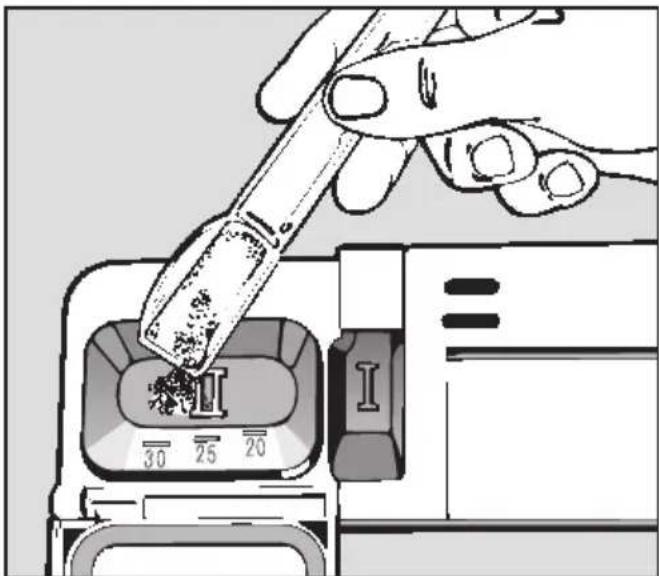

■ Reiniger in die Kammern füllen.
■ Behälterklappe schließen.

Machen Sie die Wahl des Programms stets von der Geschirrart und dessen Verschmutzungsgrad abhängig.

In den meisten Fällen werden Sie das NORMAL-Programm oder ein UNIVERSAL - Programm wählen:

-NORMAL 55°

- UNIVERSAL 55 ° bzw. 65 °

Diese Programme sind für Mischgeschirr mit unterschiedlicher Anschmutzung, wie es täglich im Haushalt anfällt, optimal ausgelegt.

Für besondere Aufgaben sind die Spezial-Programme gedacht.

In der Programmübersicht auf den nächsten Seiten sind die Programme und deren Anwendungsbereiche beschrieben.

Zu jedem Programm kann die Zusatzfunktion „Top Solo“ gewählt werden. Weitere Hinweise siehe Kapitel „Zusatzfunktionen/Top Solo“.

Spülprogramm ELECTRO SPAR

■ Dieses Programm zur Reinigung des leicht bis normal verschmutzten Geschirrs wählen.

Aus spültechnischen Gründen ist allerdings ein Warmwasseranschluß mit mindestens 45 °C (Temperatur des einlaufenden Wassers) erforderlich!

Bei diesem Spülprogramm wird auf das Aufheizen des Spülwassers verzichtet. Der Energieverbrauch beträgt daher nur ca. 0,20 kWh.

Zugunsten der erheblichen Energieeinsparung ist mit einer Einschränkung der Trocknungsleistung zu rechnen.

Die Leistungsfähigkeit (Spül- und Trockenergebnis) dieses Programms steigt mit der Temperatur des einlaufenden Wassers (max. 60 °C).

■ Zur besseren Entfeuchtung des Geschirrs sollte nach Programmende die Tür des Geschirrspülers ein spaltbreit geöffnet werden.

Programm	Anwendung Reiniger
		ohne Chlor 1)	mit Chlor 2)
		Kammer II (Reinigen)	Kammer I (Vorspülen)	Kammer II (Reinigen)
Normal- und Universal-Programme
NORMAL 55°	für normal verschmutztes Geschirr, für chlorfreie Reiniger besonders geeignet	100 % 100	%
UNIVERSAL 55°	für normal verschmutztes Geschirr 100 % 20 % 80 %
UNIVERSAL PLUS 55° 3)	wie UNIVERSAL 55°, jedoch mit längerer Reinigungszeit stark verschmutztes Geschirr, für chlorfreie Reiniger besonders geeignet	100 % 20	% 80 %
UNIVERSAL 65°	wie UNIVERSAL 55°, jedoch mit erhöhter Reinigungstemperatur für angetrocknete stärkehaltige Speisereste	100 % 20	% 80 %
	Spezial-Programme
ELECTRO SPAR	für leicht bis normal verschmutztes Geschirr, nur wählen, wenn der Geschirrspüler an Warmwasser (mindestens 45 °C) angeschlossen ist - siehe Kapitel „Programmauswahl“	20 % 80	% 100 %
INTENSIV 75°	für normal verschmutzte Töpfe, Pfannen und Zubereitungsgeschirr mit angetrockneten Speiseresten	120 % 20	% 100 %
SPAR 55°	für volle Beladung der Geschirrkörbe mit leicht verschmutztem Geschirr, z. B. Kaffeegeschirr oder: für halbe Beladung der Geschirrkörbe, zur Reinigung des normal verschmutzten täglichen Geschirrs	50 % 50	%
FEIN 45° „Sch	nonprogramm“ für leicht verschmutztes temperaturempfindliches Geschirr	50 % 50	%
KURZ 45° „Sch	chnellprogramm“ für wenig verschmutztes Geschirr, z. B. Partygeschirr	50 % 50	%
VORSPÜLEN	zum Abspülen von riechendem Geschirr, wenn sich ein komplettes Programm noch nicht lohnt

Abhängig von der Reinigersorte muß eine unterschiedliche Dosierung erfolgen:

1) Diese Reinigerdosierung wählen Sie für:

– chlorfreie und phosphatfreie Reiniger
– chlorfreie und phosphathaltige Reiniger
- flüssige Reiniger

Die Gesamtmenge müssen Sie in diesem Fall komplett in Kammer II füllen.

2) Diese Reinigerdosierung wählen Sie für:

– phosphat- und chlorhaltige Reiniger (außer flüssige Reiniger)

Die Gesamtmenge müssen Sie in diesem Fall prozentual auf Kammer I und Kammer II aufteilen.

Beim Normal-Programm und den Universal-Programmen müssen Sie mindestens 30 ml Reiniger verwenden. Gibt der Reinigerhersteller eine größere Menge an, müssen Sie die größere Menge verwenden.

Programmablauf Verbrauch Dauer						Strom kWh W
									Wasser M	minuten (ca.)
1. Vorspülen	2. Vorspülen	Reinigen	Zwischen-spülen	Klar-spülen	Trock-nen	Wasser kalt (15 °C)	Wasser warm (55 °C)	Liter4)	Wasser kalt (15 °C)	Wasser warm (55 °C)
		X 55°	X	X 65°	X	1	, 2	0	,	6
	X	X 55°	X	X 65°	X	1	, 2	0	,	6
	X	X 55°	X	X 65°	X 1,2	0,6 17	106 88
	X	X 65°	X	X 65°	X	1	, 3	0	,	7
X	X	X	X	X	X	-	0,2	22	-	61
X	X	X 75°	X	X 65°	X 1,6	0,8 22	101 83
		X 55°	X	X 55°	X	1,15)	0,45)	13	555)	445)
	X	X 45°	X	X 55°	X	1	, 1	0	,	3
		X 45°	X	X 55°		0,9	0,3 13	32	17
X						0,06	0,06	5	11	11

Bei der Wahl der Zusatzfunktion „Top Solo“: Reinigermenge entsprechend des Geschirr-Verschmutzungsgrades nur in Kammer II dosieren (ca. 2/3 der Gesamtmenge für volle Beladung).

3) Normprogramm (siehe Kapitel „Hinweise für Vergleichsprüfungen“)
4) Durchschnittsverbrauch bei einer Wasserhärte von 17 °d und entsprechend eingestellter Wasserenthärtungsanlage (s. Kapitel „Wasserenthärtungsanlage“)
5) bei halber Beladung (6 Maßgedecke)

Miele TURBOTHERMIC PLUS 14 15 16 17 18 19 20 Top Sub ABLUF Dr Regulator Spilon Truckton Endo PROVEN Zulu/Value Sub - PC Klenside - PROGRAM STOP VORN/ULEN KLRZ - 65° FEN - 45° STAR - 55° INTENS - 75° UNIVERSAL +55° +55° NORMAL +55° UNIVERSAL PLUS ELECTRO SPAN

Einschalten

■ Tür schließen.
■ Wasserhahn (falls geschlossen) auf-drehen.
■ „Ein/Aus“-Taste (14) drücken.
Die Kontrolleuchte „Ein“ leuchtet.

Programm starten

■ Programmwähler (20) nach links oder rechts auf das gewünschte Programm drehen. Das Programm startet.
■ Vor dem Programmstart eventuell Zusatzfunktion „Top Solo“ wählen (siehe Kapitel „Zusatzfunktionen“).

Programmablauf-Anzeige (19)

Nach dem Start eines Programms zeigen die Kontrollampen (19) in der Programmablauf-Anzeige den jeweils aktuellen Programmabschnitt an.

Zur Information!

Der Programmabschnitt „Regenerieren“ wird vor dem Spülprogramm einige Minuten lang ausgeführt. Während dieses Vorgangs leuchtet die Kontrollampe „Regenerieren“.

Nach welcher Anzahl von Programmabläufen der Wasserenthärter regeneriert wird, hängt von der Härte des Leitungswassers ab.

So wird z. B. bei 21 °d Wasserhärte bereits nach jeweils 3 Programmabläufen regeneriert, bei 8 °d dagegen erst nach 8 Programmabläufen.

Programmende

Wenn in der Programmablauf-Anzeige (19) die Kontrollampe „Ende“ leuchtet, ist ein Programm beendet.

Sie können jetzt den Geschirrspüler ausräumen (siehe Kapitel „Geschirr ausräumen“).

Bleibt der Geschirrspüler geschlossen, läuft zur weiteren Entfeuchtung das Trocknungsgebläse noch einige Minuten nach. Wir empfehlen dies, wenn Sie das Geschirr nicht sofort benötigen.

Ausschalten

Nach dem Programmablauf:

■ Programmwähler auf „STOP“ drehen. Die Kontrollampe „Ende“ erlischt.
■ „Ein/Aus“-Taste (14) drücken und herausspringen lassen.

Wenn der Geschirrspüler für längere Zeit unbeaufsichtigt ist, z. B. während der Urlaubszeit:

■ Wasserhahn zudrehen.

Programm unterbrechen

Das Spülprogramm wird unterbrochen, sobald Sie die Tür öffnen. Wenn Sie die Tür wieder schließen, läuft das Programm an der Stelle weiter, an der es unterbrochen wurde.

Vorsicht!

Wenn das Wasser im Geschirrspüler heiß ist, besteht Verbrühungsgefahr! Öffnen Sie die Tür deshalb, wenn überhaupt, sehr vorsichtig. Bevor Sie die Tür wieder schließen, lehnen Sie sie ca. 20 sec. nur an, damit ein Temperaturausgleich im Spülraum stattfinden kann. Danach drücken Sie die Tür bitte fest zu, bis sie einrastet.

Programmwechsel

Ein Programmwechsel ist jederzeit möglich. Vom Zeitpunkt des Wechsels läuft das neu gewählte Programm ab.

■ Programmwähler auf das gewünschte Programm einstellen.

Wenn ein Neustart erforderlich ist:

■ Programmwähler zuerst auf „STOP“ drehen und anschließend auf das gewünschte Programm einstellen.

Geschirr ausräumen

■ Heißes Geschirr ist stoßempfindlich! Lassen Sie es deshalb nach dem Ausschalten so lange im Geschirrspüler abkühlen, bis Sie es gut anfas- sen können.
■ Wenn Sie die Tür nach dem Ausschalten ganz öffnen, kühlt das Geschirr schneller ab.
■ Zuerst den Unterkorb, dann den Oberkorb, und zum Schluß – falls vorhanden – die Besteckschublade ausräumen. So vermeiden Sie, daß eventuell Wassertropfen vom Oberkorb bzw. von der Besteckschublade, auf das Geschirr im Unterkorb fallen.

Miele TURBOTHERMIC PLUS 14 15 16 17 18 19 20 Top Sub ADLAUT Registration Spulen Trackman Endo PROFEEN Zulu/Note Sub Kampuller PROGRAMM STOP VORSPULEN KURUZ FETN SPAR INTENSIN 55° UNIVERSAL 55° NORMAL 55° UNIVERSAL PLUS ELECTRO SPAN

Top Solo (17)

Bei dieser Funktion wird ein Großteil des Wassers nur in den oberen und mittleren Sprüharm des Geschirrspülers geleitet. Das bedeutet, daß nur im Bereich des Oberkorbes und der Besteckschublade gespült wird.

Die Benutzung dieser Zusatzfunktion ist dann zu empfehlen, wenn die in Ihrem Haushalt anfallende Geschirrmenge gering ist und Sie deshalb nur mit dem Oberkorb und der Besteckschublade auskommen.

Ausnahme:

Einzelne leicht verschmutzte Teller oder Platten dürfen in größeren Abständen in den Unterkorb eingeordnet werden, auf keinen Fall jedoch Töpfe, Schüsseln oder andere Hohlgefäße!

Bei einem Geschirrspüler mit Besteck- korb Besteck in größeren Abständen im Besteckkorb verteilen.

Im Einzelfall kann eine Verstellung des Oberkorbes in die niedrigste Position das Einordnen größere Teller im Oberkorb erleichtern.

Aufgrund der geringeren Geschirrmenge kann die vom Reinigerhersteller angegebene Gesamtmenge des Reinigers reduziert werden (ca. 2/3 der Gesamtmenge für volle Beladung). Dabei muß allerdings auch der Verschmutzungsgrad des Geschirrs berücksichtigt werden.

Durch „Top Solo“ wird auch der Wasser- und Stromverbrauch reduziert. Somit beträgt z. B. im Programm UNI- VERSAL PLUS 55° der Wasserver- brauch statt 17 l nur 11 l und der Strom- verbrauch statt 1,2 kWh nur 1,0 kWh.

Die Zusatzfunktion Top Solo kann für alle Spülprogramme gewählt werden.

■ Programm wählen.
■ Taste „Top Solo“ (17) drücken. Die Kontrollampe neben der Taste leuchtet auf, das Programm startet.

Siebe im Spülraum reinigen

Ohne Siebe darf nicht gespült werden!

Die Siebkombination am Boden des Spülraumes sollte regelmäßig kontrolliert und falls erforderlich gereinigt werden.

■ Griff nach rechts schwenken, und die Siebkombination entriegeln.

■ Siebkombination herausnehmen, grobe Reste entfernen und unter fließendem Wasser abspülen. Eventuell eine Bürste benutzen.

Reinigung und Pflege

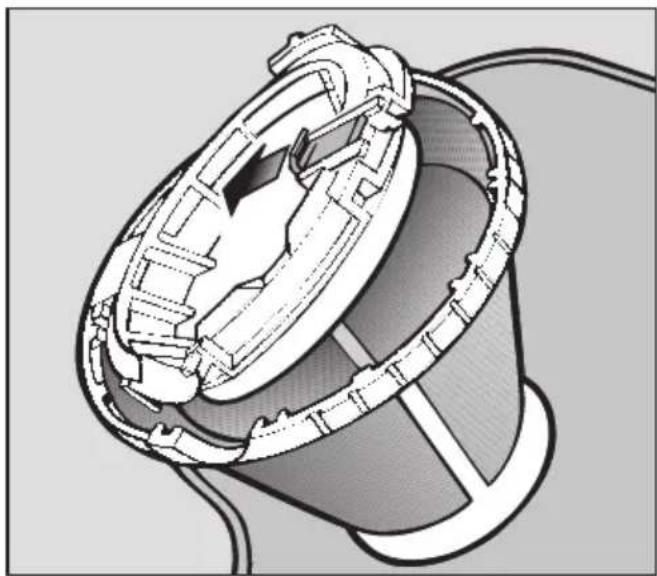

■ Siebkombination umdrehen, und den Verschluß des Grobsiebes öffnen. Dazu die Entriegelung zurückziehen.
■ Das Grobsieb unter fließendem Wasser reinigen, eventuell eine Bürste benutzen. Danach den Verschluß wieder zudrücken.

Bitte beachten:

Nach der Reinigung des Grobsiebes muß der Verschluß richtig verriegelt sein.

■ Siebkombination so einlegen, daß sie glatt am Spülraumboden anliegt, dann verriegeln. Dazu den Griff von rechts nach links schwenken.

Sprüharme reinigen

Es kann vorkommen, daß sich Speisere- ste in den Düsen der Sprüharme fest- setzen.

Sie sollten die Sprüharme deshalb in regelmäßigen Abständen (etwa alle 6 Monate) kontrollieren.

Dazu die Sprüharme folgendermaßen abnehmen:

■ Den mittleren Sprüharm anheben, ①, damit die Verzahnung einrastet, und dann abschrauben, ②.

■ Den Unterkorb herausziehen und den unteren Sprüharm abziehen.

Geschirrspüler mit Besteckkorb:

■ Oberen Sprüharm abschrauben.

Geschirrspüler mit Besteckschublade:

■ Besteckschublade herausziehen.

■ Oberen Sprüharm hochdrücken, damit die Verzahnung einrastet, und abschrauben.

■ Speisereste mit einem spitzen Gegenstand in den Sprüharmdüsen nach innen drücken und unter fließendem Wasser gut ausspülen.

Bitte beachten:

Nach dem Einsetzen überprüfen, ob sich die Sprüharme leicht drehen.

Ablaufpumpe und Rückschlag- ventil reinigen

Falls Sie am Ende des Spülprogrammes feststellen, daß das Spülwasser nicht abgepumpt worden ist, könnte die Ursache dafür sein, daß Fremdkörper die Ablaufpumpe oder das Rückschlagventil blockieren.

Diese können leicht entfernt werden.

■ Siebkombination aus dem Spülraum nehmen.
■ Wasser mit einem kleinen Gefäß aus dem Spülraum schöpfen.

■ Verschlußbügel öffnen.

■ Rückschlagventil nach oben abheben und unter fließendem Wasser gut ausspülen.

Unter dem Rückschlagventil befindet sich die Ablaufpumpe (Pfeil).

■ Vor dem Einsetzen des Rückschlagventils nachschauen, ob evtl. Fremdkörper die Ablaufpumpe blockieren. Dazu das Laufrad der Ablaufpumpe drehen.
■ Rückschlagventil sorgfältig wieder einsetzen und Verschlußbügel schließen.

Sieb im Wasserzulauf reinigen

Zum Schutz des Wassereinlaufventils ist in der Verschraubung ein Sieb eingebaut. Ist das Sieb verschmutzt, läuft zu wenig Wasser in den Spülraum.

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Es darf nicht in Flüssigkeiten getaucht werden.

Empfehlung

Enthält das Leitungswasser erfahrungsgemäß viele wasserunlösliche Bestandteile, empfehlen wir ein großflächiges Sieb zwischen dem Wasserhahn und der Verschraubung des Sicherheitsventils einzusetzen. Ein solches Sieb ist lieferbar unter M.- Nr.: 75577.

Zum Reinigen des Siebes

■ Geschirrspüler vom Netz trennen (Gerät ausschalten, dann Netzstecker ziehen oder die Sicherung herausdrehen bzw. ausschalten).
■ Wasserhahn schließen, und das Wassereinlaufventil abschrauben.
■ Dichtungsscheibe aus der Verschraubung nehmen.
■ Sieb mit einer Kombi- oder Spitzzange herausziehen und reinigen.
■ Sieb und Dichtung wieder einsetzen; auf einwandfreien Sitz achten!
■ Beim Anschrauben an den Wasserhahn die Verschraubung nicht ver- kantet ansetzen.
■ Wasserhahn öffnen. Sollte Wasser austreten, Verschraubung nachziehen.

Spülraum reinigen

Der Spülraum ist weitestgehend selbstreinigend, wenn Sie immer die richtige Reinigermenge verwenden.

Sollte sich trotzdem z. B. Kalk oder Fett abgelagert haben, können Sie diese Ablagerungen mit Spezialreiniger wieder entfernen. Spezialreiniger für Geschirrspüler ist im Handel erhältlich.

Türdichtung und Tür reinigen

■ Die Türdichtungen regelmäßig mit einem feuchten Tuch abwischen und Speisereste entfernen.
■ Verschüttete Speise- und Getränkere- ste von den Seiten der Geschirrspülertür abwischen.
Diese Flächen gehören nicht zum Spülraum und werden deshalb nicht von den Sprühstrahlen erreicht.

Bedienungsblende reinigen

■ Die Bedienungsblende nur mit einem feuchten Tuch oder einem handelsüblichen Kunststoffreiniger pflegen.

Keine Scheuermittel und keine Glas- oder Allzweckreiniger verwenden! Diese können aufgrund ihrer Zusammensetzung erhebliche Beschädigungen an der Kunststoffoberfläche hervorrufen.

Front des Geschirrspülers reinigen

■ Die Front mit einem für Küchenfronten geeignetem Pflegemittel behandeln.
■ Holzfronten nur mit einem feuchten Ledertuch abreiben und anschließend mit einem Tuch trocken putzen.

Keine salmiakhaltigen Reiniger sowie Nitro- und Kunstharzverdünung verwenden!

Sollte einmal eine Störung auftreten, können Sie diese in vielen Fällen selbst beheben.

Arbeiten an elektrischen Bauteilen lassen Sie aber bitte aus Sicherheitsgründen von einer Fachkraft ausführen!

Bitte benachrichtigen Sie den Miele-Kundendienst, wenn Sie eine Störung trotz der nachfolgenden Hinweise nicht selbst beheben können.

Störungen/mögliche Ursachen

Geschirrspüler läuft nicht an

– Tür nicht richtig geschlossen.
- Stecker nicht eingesteckt.
– Sicherung defekt bzw. ausgelöst.

Geschirr wird nicht sauber

– Geschirr nicht richtig eingeordnet.
– Reinigermenge nicht richtig bemessen – siehe „Programmübersicht“.
– Siebkombination im Spülraum ist nicht sauber – siehe Kapitel „Reinigung und Pflege“.
- Sprüharmdüsen sind verstopft - siehe Kapitel „Reinigung und Pflege“.
– Falsches Programm gewählt – siehe Kapitel „Programmübersicht“.

Weißer Belag auf Geschirr und Besteck

– Kein Salz im Salzbehälter.

■ Regeneriersalz einfüllen – siehe Kapitel „Wasserenthärtungsanlage“.

– Verschlußkappe des Salzbehälters ist nicht fest geschlossen.

– Klarspülermenge zu gering.

- Klarspüler-Dosierung erhöhen – siehe Kapitel „Klarspüler einfüllen“

Kurz nach dem Programmstart blinkt die Kontrolleuchte „Zulauf/Ablauf“

– Wasserhahn ist geschlossen.

■ Öffnen Sie den Wasserhahn. Der Geschirrspüler läuft weiter.

Wird das Programm nicht fortgesetzt:

■ Drehen Sie den Programmwähler auf STOP.

■ Schalten Sie den Geschirrspüler mit der Ein/Aus-Taste aus.

■ Starten Sie das Programm neu (siehe Kapitel „Ein- und Ausschalten“).

– Sieb in der Verschraubung des Wasserzulaufs ist verstopft – siehe Kapitel „Wartung und Pflege“.

– Es fließt zu wenig Wasser in den Spülraum. Der Grund dafür kann ein zu niedriger Wasserdruck sein (Fließdruck am Wasseranschluß).

– Der Ablaufschlauch ist abgeknickt.

– Die Ablaufpumpe ist verstopft – siehe Kapitel „Reinigung und Pflege“.

Bevor Sie die Störungen beheben:

■ Drehen Sie den Programmwähler auf STOP.

■ Schalten Sie den Geschirrspüler mit der Ein/Aus-Taste aus.

Nach beendetem Spülprogramm befindet sich Wasser im Spülraum

– Der Ablaufschlauch ist abgeknickt.

– Die Ablaufpumpe ist verstopft – siehe Kapitel „Reinigung und Pflege“.

– Im Rückschlagventil haben sich Fremdkörper festgesetzt – siehe Kapitel „Reinigung und Pflege“.

Bevor Sie die Störungen beheben:

■ Drehen Sie den Programmwähler auf STOP.

■ Schalten Sie den Geschirrspüler mit der Ein/Aus-Taste aus.

Während des Programms „Electro Spar“ leuchtet die Kontrolleuchte „Zulauf/Ablauf“ auf

Aus spültechnischen Gründen ist für das Programm „Electro Spar“ ein Warmwasseranschluß mit mindestens 45 °C (Temperatur des einlaufenden Wassers) erforderlich – siehe auch Kapitel „Programmauswahl“.

Wenn das einlaufende Wasser die erforderliche Temperatur nicht erreicht, leuchtet die Kontrollampe „Zulauf/Ablauf“. Eine Ursache dafür kann z. B. eine kurzzeitige Überlastung des Warmwassersystems sein.

Im Einzelfall kann dieser Umstand dazu führen, daß das Geschirr nicht sauber wird.

■ Falls erforderlich, Programm neu starten.
■ Wenn die Kontrolleuchte „Zulauf/Ablauf“ erneut aufleuchtet, ein anderes Programm wählen.

Die Kontrolleuchten „Regenerieren“, „Spülen“, „Trocknen“ und „Ende“ (19) blinken gleichzeitig

■ Drehen Sie den Programmwähler auf STOP.
■ Schalten Sie den Geschirrspüler mit der „Ein/Aus“-Taste aus.

Nach einigen Sekunden:

■ Schalten Sie den Geschirrspüler mit der Ein/Aus-Taste wieder ein.
■ Wählen Sie das Programm neu.

Blinken die Kontrolleuchten nach einem erneuten Programmstart wieder, liegt eine technische Störung vor.

■ Rufen Sie bitte den Miele-Kunden-dienst.

In einigen Fälle kann trotz dieser technischen Störung mit den Programmen ELECTRO SPAR (nur bei Warmwasseranschluß) und VORSPÜLEN gespült werden.

Kundendienst

■ Wenn Sie eine aufgetretene Störung nicht selbst beheben können, benachrichtigen Sie bitte
- Ihren Miele-Fachhändler oder
– den Miele-Werkskundendienst unter der Telefonnummer:
D (0130) 11 32 34
A Salzburg (06 62) 85 84-321 (06 62) 85 84-322 Wien (01) 6 80 95 (01) 6 83 00
L 497 11-20 497 11-22

Ein „Adressenverzeichnis der Miele-Verkaufsbüros und Beratungsstellen“ liegt diesem Gerät bei.

■ Nennen Sie dem Kundendienst Typ und Nummer des Geschirrspülers.

Beide Angaben finden Sie auf dem Typenschild auf der Türinnenseite.

Programmaktualisierung

Durch eine Programmaktualisierung (PC = Programm Correction) können in Zukunft die aktuellen Erkenntnisse der Programmtechnik in die Elektronik Ihres Gerätes eingespeichert werden.

Regenerieren ○ Spülen —○ Trocknen —○ Ende —○ PRÜFEN Zulauf/Ablauf ○ Salz —PC ○ Klarspüler —○

Die gekennzeichnete Kontrollampe dient dem Kundendienst als Übertragungspunkt für die Programmaktualisierung.

Die Programmaktualisierung kann erfolgen, sobald zukünftige Entwicklungen veränderte Spülprogramme verlangen. Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.

Flaschenhalter

(je nach Modell serienmäßig)

Der Flaschenhalter (für z. B. Milch- oder Babyflaschen) kann im Unterkorb versetzt werden.

Um ein gutes Spülergebnis zu erreichen, darf der Flaschenhalter nur in den weiß freigehaltenen Stellen eingesetzt werden – auf keinen Fall in den Stellen mit dem X.

Weiteres Sonderzubehör für die Aufstellung und zur besseren Nutzung des Geschirrspülers bekommen Sie bei Ihrem Miele-Fachhändler oder dem Miele-Werkskundendienst. Eine beispielhafte Aufstellung finden Sie in der rechten Spalte.

Für die Aufstellung des Geschirrspülers

Befestigungswinkel zur Befestigung des Geschirrspülers an eine Stein-/Mar-mor-Arbeitsplatte.

Dekorrahmen für Stand-Geschirrspüler (GDR) zur farblichen Anpassung an die Küchenfront (je nach Modell serienmäßig).

Dekorrahmenleiste für Stand-Geschirrspüler für Dekorplatten mit einer Stärke von 1 bis 4 mm.

Dekorset Unterbau GDU zum Umrüsten eines „i“-Geschirrspülers zu einem „U“-Geschirrspüler.

Verlängerte Gerätefüße zum Erreichen einer Maschinenhöhe bis 92 cm.

Bausatz Sockelblende für i-Geschirrspüler für Küchen ohne durchgehende Sockelblende.

Adapterleisten für i-Geschirrspüler um die Bedienungsblende dem Schubladenmaß anzupassen

Zur Verbesserung der Geräte- nutzung

Gläsereinsatz für den Unterkorb (nur einsetzbar bei Modellen mit losen Einsätzen im Unterkorb).

Gläsereinsatz für den Oberkorb (speziell für Riedel-Gläser, aber auch für ähnlich geformte Gläser).

Hinweise für Vergleichsprüfungen

Prüfnorm: IEC 436 / DIN 44990 / IEC 704 / prEN 50242

Fassungsvermögen: 12 Maßgedecke (volle Beladung)

Vergleichsprogramm: UNIVERSAL PLUS 55°

Reinigermenge: Bei Verwendung von chlorhaltigen Reinigern:

5 g in Kammer I, 25 g in Kammer II. Bei Verwendung von chlorfreien Reinigern: 30 g nur in Kammer II.

Klarspüler-Dosierung: Stufe 3 (ca. 3 ml, werkseitige Einstellung)

Geräuschmessungen: Bevor das Programm für eine Geräuschmessung gestartet wird, muß die Tür des Geschirrspülers einmal vollständig geöffnet werden. Hierdurch wird die Ausblasöffnung der Turbothermic wie im täglichen Gebrauch automatisch geschlossen.

Geschirrspüler mit Besteckkorb

Aufsätze für Eßlöffel: Die zwei beiliegenden Aufsätze auf den Besteckkorb stecken (siehe Kapitel „Geschirr und Besteck einordnen“). In jeden Aufsatz sechs Eßlöffel einordnen.

Geschirrspüler mit Besteckschublade

Fassungsvermögen: 6 Maßgedecke (halbe Beladung)

Vergleichsprogramm: UNIVERSAL PLUS 55° mit „Top Solo“

Reinigermenge: 20 g nur in Kammer II

Klarspüler-Dosierung: Stufe 3 (ca. 3 ml, werkseitige Einstellung)

Geräuschmessungen: Bevor das Programm für eine Geräuschmessung gestartet wird, muß die Tür des Geschirrspülers einmal vollständig geöffnet werden. Hierdurch wird die Ausblasöffnung der Turbothermic wie im täglichen Gebrauch automatisch geschlossen.

Geschirrspüler mit Besteckkorb

Aufsätze für Eßlöffel: Die zwei beiliegenden Aufsätze auf den Besteckkorb stecken (siehe Kapitel „Geschirr und Besteck einordnen“). In jeden Aufsatz drei Eßlöffel einordnen.

Geschirrspüler mit Besteckschublade

Abstände zwischen den Besteckteilen in der Besteckschublade verdoppeln.

Höhe Standgerät 85 cm (verstellbar + 1,0 cm)

Höhe Einbaugerät 82 cm (verstellbar + 5,0 cm)

Breite 59,8 cm

Breite der Einbaunische 60 cm

Tiefe 60 cm (Standgerät)

57 cm (Einbaugerät)

Tiefe bei geöffneter Tür 118,5 cm (Standgerät)

115,5 cm (Einbaugerät)

Gewicht ca. 56 kg (Standgerät)

ca. 52 kg (Einbaugerät)

Spannung

Anschlußwert siehe Typenschild

Absicherung

}

Erteilte Prüfzeichen VDE, Funkschutz

Wasserdruck (Fließdruck) 0,3 - 10 bar Überdruck

Warmwasseranschluß bis max. 60 °C

Abpumphöhe max. 1 m

Abpumplänge

max. 4 m

Anschlußkabel

ca. 1,7 m

Fassungsvermögen

12 Maßgedecke

Miele

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Telex 933545-0 mi d

Miele im Internet: http://www.miele.de

T-Online *6 38 00#

Änderungen vorbehalten (G680/G682) /000 4797
