BEDIENUNGSANLEITUNG GSFS 5502 WS BAUKNECHT

Bedienung des Gerätes

Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

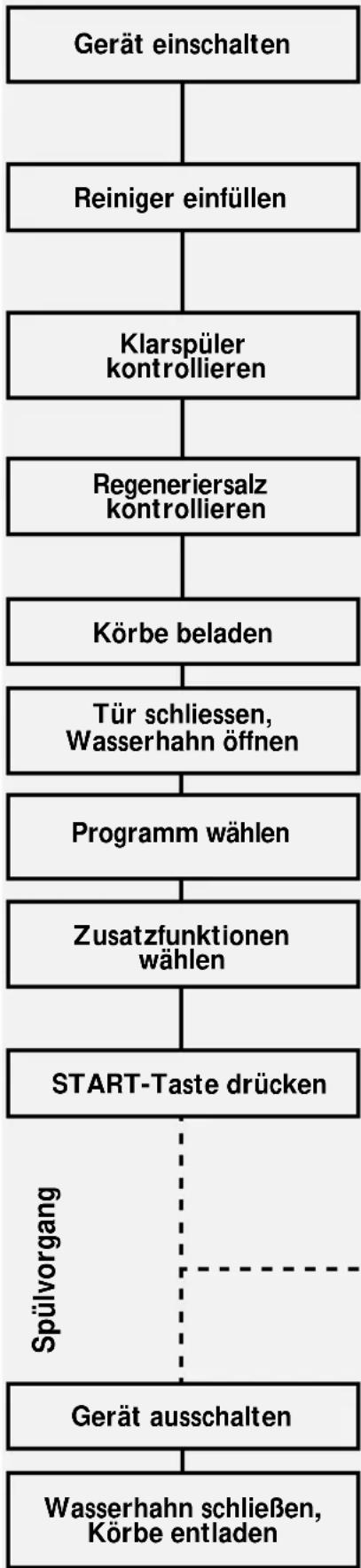


EIN / AUS-Taste drücken.

Kammer A:

Bei jedem Spülgang.

Kammer B:

Nur bei Programmen mit Vorspülen.

Bei Verwendung von kombinierten

Reinigern Gebrauchsanweisung beachten!

Mechanische Anzeige C.

Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Nur wenn Wasserenthärter vorhanden.

Mechanische Anzeige D.

Elektrische Anzeigelampe auf

Bedienungsblende (wenn vorhanden).

Siehe Beladungshinweise.

Tür schliessen, Wasserhahn öffnen

Programm wählen

Zusatzfunktionen wählen

START-Taste drücken

Das zuletzt gewählte Programm leuchtet.

Auf gewünschtes Programm einstellen (mit Taste oder Drehknopf).

Entsprechende Anzeigelampe leuchtet auf.

Bei Bedarf (wenn vorhanden).

Entsprechende Anzeigelampe leuchtet auf (wenn vorhanden).

Danach ist das gewählte

Programm gespeichert (auch bei Stromausfall).

"Laufendes Programm wechseln"

→ START-Taste 2 Sek. gedrückt halten, bis Anzeigelampe erlischt;

→ Programm neu wählen und START-Taste erneut drücken.

• Tür nur wenn erforderlich öffnen (Vorsicht: Heißer Dampf).
• Wird das Gerät vorzeitig ausgeschaltet, läuft das Programm nach dem Wiedereinschalten an der unterbrochenen Stelle weiter.

Erst nachdem START-Taste erloschen ist: EIN /AUS-Taste drücken.

Sämtliche Anzeigelampen erlöschen.

Spülvorgang

Gerät ausschalten

Wasserhahn schließen, Körbe entladen

Achtung: Dampfaustritt beim Öffnen der Tür!

Beim Entladen des Gerätes mit dem Unterkorb beginnen.

Beladungshinweise und Korbausstattung

Oberkorb:

je nach Geräteausführung

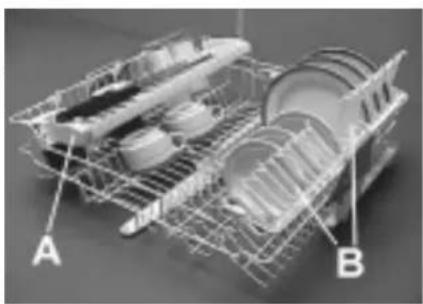

Multifunktionsablage (A): 1)

Je nach Position, z.B. lange Besteckteile, Tassen und Gläser. Drei Positionen möglich.

Geschirrhalter (B):

Je nach Position, z.B. Teller, Tassen und langstielige Gläser.

Je nach Position, z.B. kleine oder langstielige Gläser.

Lange Utensilien (z.B. Fleischgabeln, Messer) müssen mit der Spitze in das Gerät zeigen.

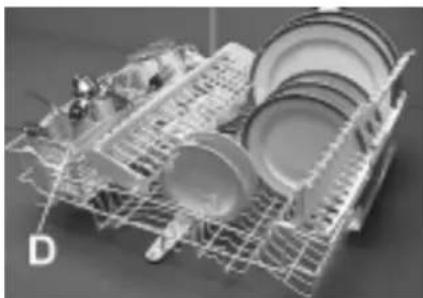

Oberkorb beladen (siehe Beschreibung Zusatzfunktionen). Besteckkorb (D) im Oberkorb positionieren.

Höhenverstellung

(auch mit Beladung):

• Untere Stellung: Die beiden Korbgriffe (E) nach außen ziehen und Korb absenken.
• Obere Stellung: Die beiden Korbgriffe (E) bis zum Einrasten nach oben ziehen (Auslieferungszustand).

Die beiden Korbgriffe müssen sich auf gleicher Höhe befinden.

Herausnehmen des Oberkorbes zum Spülen großer Teller bzw. Backbleche im Unterkorb:

Verschlusskappen (F) rechts und links an den Korbschienen aufklappen und Oberkorb entfernen.

Beim Betrieb mit Oberkorb müssen die Kappen immer geschlossen sein.

Kappe geschlossen F Kappe geöffnet F

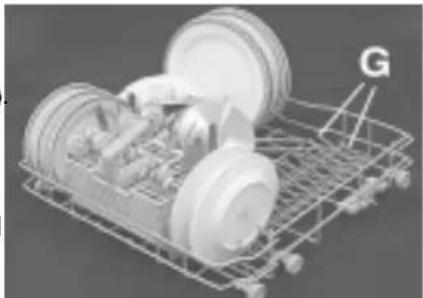

Unterkorb:

Je nach Geräteausführung mit klappbaren oder festen Tellerhaltern (G).

Halbe Beladung:

Unterkorb beladen (siehe Beschreibung Zusatzfunktionen). Die Spülkraft, vor allem für Teller und Töpfe, wird erhöht.

Besteckkorb (J) oder (H):

Je nach Modell ist ein aufsteckbarer Gittereinsatz (I) zur Separierung der Besteckteile beigefügt. Besteckkorb (D) nur, wenn vorhanden, bei Geräten mit halber Beladung.

Gegenstände die zu Verletzungen führen können, müssen mit der Spitze nach unten in den Besteckkorb einsortiert werden.

Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck. Kann beim Händler gekauft werden:

1) Multifunktionsablage (A) - Set Nr. AMH 369.
2) Glashalter schwenkbar (C) - Set Nr. WGH 1000.

Was tun, wenn...

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).

Störung Ursache Abhilfe

Gerät läuft nicht an	Keine Wasserzufuhr. Wasserhahn öffnen.Zu geringe Wasserzufuhr. Zulaufsieb an Wasserhahn reinigen.Knickfreie Verlegung Zulaufschlauch prüfen.Keine Stromzufuhr. Netzstecker einstecken.START-Taste drücken.Tür schließen.Sicherung im Haus prüfen.Startzeit ist vorgewählt. ggf. Startzeit auf “0” stellen.
Geschirr nicht trocken	Klarspülmenge zu niedrig. Dosierung erhöhen*.Restwasser in Vertiefungen. Geschirrteile schräg positionieren.
Geschirr nicht sauber	Geschirrflächen werden von Wasserstrahl nicht erreicht.Zu wenig Reiniger. Entsprechend Herstellerangabe dosieren.Falsches Programm eingestellt. Stärkeres Programm wählen.Sprüharme blockiert. Sprüharme müssen sich frei drehen.Düsen in Sprüharmen verstopft. Verschmutzung beseitigen*.Reiniger nicht geeignet/zu alt.	Geschirr so einordnen, dass es sich nicht berührt. Hohlflächen nach unten positionieren. Siebe regelmäßig prüfen/ ggf. reinigen*.Sieb richtig einlegen und festziehen*.Abhängig von Material, ggf. Reiniger mit stärkerer Bleichwirkung verwenden.
Sand- und grießartige Rückstände	Siebe verschmutzt.Siebe nicht richtig positioniert.
Verfärbung Kunststoffteile	Tomaten-/Karottensaft,...
Beläge auf Geschirr
entfernbar	Flecken an Geschirr/Gläsern.Schlieren/Streifen an Gläsern.Salzbelag auf Geschirr/Gläsern.	Klarspüldosiermenge erhöhen*.Klarspüldosiermenge reduzieren*.Salzbehälterdeckel richtig verschließen*.Wasserhärteeinstellung korrigieren, ggf. Salz nachfüllen*.
nicht entfernbar	Wasserenthärtung unzureichend, Kalkflecken.
Gläser trübe/blind	Nicht spülmaschinenbeständig.	Spülbeständige Gläser verwenden.
Rost auf Besteck	Nicht ausreichend rostbeständig.	Spülbeständiges Besteck verwenden.
Fehlererkennung Gerät	START-Lampe blinkt.Anzeige F.. (wenn vorhanden).	Prüfen, ob Filtersystem verschmutzt bzw.Wasserzufuhr unterbrochen ist (Filter ggf. reinigen*).Programm neu starten. START -Taste 2 Sekunden drücken, bis Anzeigelampe START erlischt.Programm neu wählen und START-Taste erneut drücken.

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Kurze Beschreibung der Störung.
- Gerätetype und Modell.
- Servicenummer, d.h. die Zahl auf dem Service-Aufkleber an der rechten Türinnenseite.

Service: 0000 000 0000 00 0000 000000

GSFS 5502
Kurzanleitung

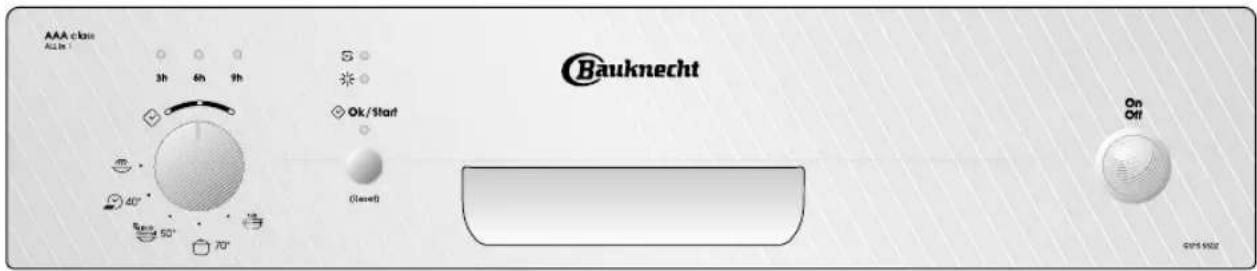

AAA class ALL in 1 3h 4h 5h Ok/Start (Level) Bauknecht On Off 075 902

On Off
Programmwahlschalter
Programm- einstellungen ohne Startvorwahl

1

Das Gerät einschalten - die Taste Ein/Aus drücken. Die Anzeigelampe Start blinkt.

Die gewünschte Startvorwahl einstellen (3-6-9 h). Die Anzeigelampe der gewählten Startvorwahl (3-6-9 h) blinkt.

Ein / Aus-Taste

(Reset)

Start-Taste

Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung, erlischt bei Programmende.

Zum Bestätigen die Taste Start drücken. Danach erlischt die Anzeigelampe Start und die Anzelgelampe der gewählten Startvorwahl leuchtet auf. Möchte man eine andere Zeiteinstellung wählen, die Taste Start erneut drücken.

Den Programmwahlschalter auf die gewünschte Programmposition drehen. Die Anzeigelampe Start blinkt.

Zum Bestätigen die Taste Start drücken. Danach leuchtet die Anzeigelampe Start auf. Der Geschirrspüler schaltet sich sofort oder nach der Wahl der Startvorwahl ein. Für ein Löschen die Taste Start mindestens 2 Sekunden drücken. Alle Einstellungen werden gelöscht. Hinweis: Im Wahlmodus müssen alle beschriebenen Einstellungen innerhalb von 30 Sekunden gewählt werden, sonst wird keine Einstellung gespeichert.

Startvorwahl und Programm- einstellungen

1

2

3

4

5

Anzeigen

Regeneriersalz nachfüllen

Jedoch nur unmittelbar vor einem Spülgang.

Klarspüler nachfüllen

Programmübersicht			Reiniger 2)		Verbrauchswerte3)
Programme		Beladungsempfehlung	A	B	Liter	kWh	Minuten
	Vorspülen kalt	Geschirr, das später gespült werden soll.	--	5,0 0,02	10
	Express 40°C	Leicht verschmutztes Geschirr, ohne angetrocknete Speisereste.	X	-	13,0	0,70	30
	BIO Normal 1) 50°C	Normal verschmutztes Geschirr.	X	X	15,0	1,05	150
	Intensiv 70°C	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen.	X	X	17,0	1,65	145
	Halbe Beladung 50°C	Leicht oder normal verschmutztes Geschirr, bei der Hälfte der normalen Beladung.	X	X	13,0	1,00	130

1) Energie-Label Programm EN 50242.
2) Siehe "Bedienung des Gerätes".

3) Programmdaten sind Labormesswerte gemäß Norm EN 50242. Zeitabweichungen oder Zeitsprünge können in der Praxis durch unterschiedliche Beladung, Zusatzfunktionen, Kalibrierung des Sensors (nur bei Sensorprogrammen), Wasserzulauftemperaturen, Wasserhärten und Netzspannung auftreten.

Hinweis für Prüfinstitute:

Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: "[e-mail]".
