BEDIENUNGSANLEITUNG GSFS 5734 BAUKNECHT

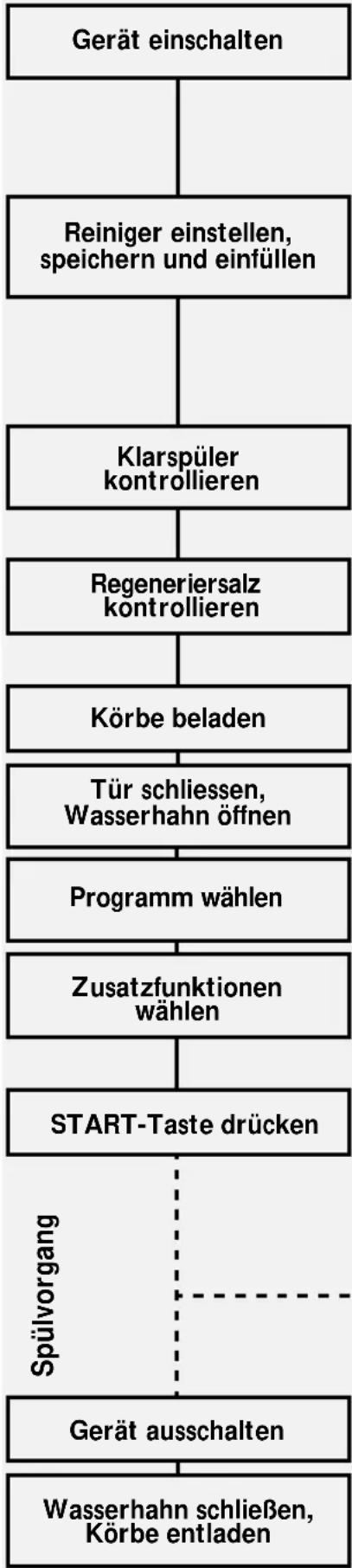

Bedienung des Gerätes

Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

EIN / AUS-Taste drücken.

(bei Erstinbetriebnahme und Reinigerwechsel)

1. Drittes Programm, von oben, aus Programmtabelle einstellen.
2. Start-Taste ca. 7 Sek. drücken bis Anzeige wechselt.
3. Mit Start-Taste gewünschten Reiniger (OFF = Pulverreiniger, 2 in 1, 3 in 1, 4 in 1) einstellen (im Display sichtbar).
4. Geräte aus- und wieder einschalten. Der eingestellte Reinigertyp wird für ca. 3 Sek. nach dem Einschalten im Display angezeigt. Dosierung Pulverreiniger in Kammer A und B siehe Programmtabelle.

Mechanische Anzeige C.

Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Klarspüler kontrollieren

Regeneriersalz kontrollieren

Körbe beladen

Tür schliessen, Wasserhahn öffnen

Programm wählen

Zusatzfunktionen wählen

START-Taste drücken

Spülvorgang

Gerät ausschalten

Wasserhahn schließen, Körbe entladen

Nur wenn Wasserenthärter vorhanden.

Mechanische Anzeige D. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Siehe Beladungshinweise.

Das zuletzt gewählte Programm leuchtet. Auf gewünschtes Programm einstellen (mit Taste oder Drehknopf). Entsprechende Anzeigelampe leuchtet auf.

Bei Bedarf (wenn vorhanden). Entsprechende Anzeigelampe leuchtet auf (wenn vorhanden).

Danach ist das gewählte Programm gespeichert (auch bei Stromausfall).

"Laufendes Programm wechseln"

→ START-Taste 2 Sek. gedrückt halten, bis Anzeigelampe erlischt;
→ Programm neu wählen und START-Taste erneut drücken.

- Tür nur wenn erforderlich öffnen (Vorsicht: Heißer Dampf).

- Wird das Gerät vorzeitig ausgeschaltet, läuft das Programm nach dem Wiedereinschalten an der unterbrochenen Stelle weiter.

Erst nachdem START-Taste erloschen ist: EIN /AUS-Taste drücken. Sämtliche Anzeigelampen erlöschen.

Achtung: Dampfaustritt beim Öffnen der Tür!

Beim Entladen des Gerätes mit dem Unterkorb beginnen.

Beladungshinweise und Korbausstattung

Oberkorb:

je nach Geräteausführung

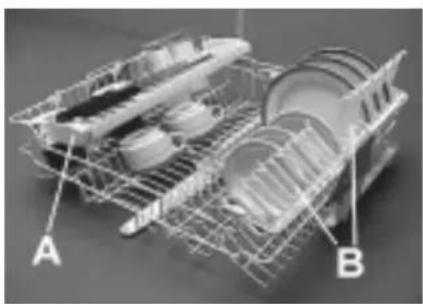

Multifunktionsablage (A): 1)

Je nach Position, z.B. lange Besteckteile, Tassen und Gläser. Drei Positionen möglich.

Geschirrhalter (B):

Je nach Position, z.B. Teller, Tassen und langstielige Gläser.

Je nach Position, z.B. kleine oder langstielige Gläser.

Lange Utensilien (z.B. Fleischgabeln, Messer) müssen mit der Spitze in das Gerät zeigen.

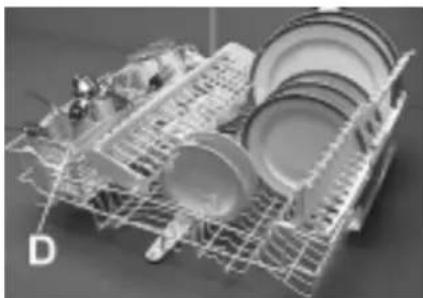

Oberkorb beladen (siehe Beschreibung Zusatzfunktionen). Besteckkorb (D) im Oberkorb positionieren.

Höhenverstellung

(auch mit Beladung):

• Untere Stellung: Die beiden Korbgriffe (E) nach außen ziehen und Korb absenken.
• Obere Stellung: Die beiden Korbgriffe (E) bis zum Einrasten nach oben ziehen (Auslieferungszustand).

Die beiden Korbgriffe müssen sich auf gleicher Höhe befinden.

Herausnehmen des Oberkorbes zum Spülen großer Teller bzw. Backbleche im Unterkorb:

Verschlusskappen (F) rechts und links an den Korbschienen aufklappen und Oberkorb entfernen.

Beim Betrieb mit Oberkorb müssen die Kappen immer geschlossen sein.

Kappe geschlossen F Kappe geöffnet F

Unterkorb:

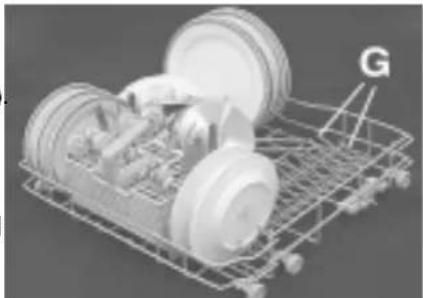

Je nach Geräteausführung mit klappbaren oder festen Tellerhaltern (G).

Halbe Beladung:

Unterkorb beladen (siehe Beschreibung Zusatzfunktionen). Die Spülkraft, vor allem für Teller und Töpfe, wird erhöht.

Besteckkorb (J) oder (H):

Je nach Modell ist ein aufsteckbarer Gittereinsatz (I) zur Separierung der Besteckteile beigefügt. Besteckkorb (D) nur, wenn vorhanden, bei Geräten mit halber Beladung.

Gegenstände die zu Verletzungen führen können, müssen mit der Spitze nach unten in den Besteckkorb einsortiert werden.

Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck. Kann beim Händler gekauft werden:

1) Multifunktionsablage (A) - Set Nr. AMH 369.
2) Glashalter schwenkbar (C) - Set Nr. WGH 1000.

Was tun, wenn...

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).

Störung Ursache Abhilfe

Gerät läuft nicht an	Keine Wasserzufuhr. Wasserhahn öffnen.Zu geringe Wasserzufuhr. Zulaufsieb an Wasserhahn reinigen.Knickfreie Verlegung Zulaufschlauch prüfen.Keine Stromzufuhr. Netzstecker einstecken.START-Taste drücken.Tür schließen.Sicherung im Haus prüfen.Startzeit ist vorgewählt. ggf. Startzeit auf “0” stellen.
Geschirr nicht trocken	Klarspülmenge zu niedrig. Dosierung erhöhen*.Restwasser in Vertiefungen. Geschirrteile schräg positionieren.
Geschirr nicht sauber	Geschirrflächen werden von Wasserstrahl nicht erreicht.Zu wenig Reiniger. Entsprechend Herstellerangabe dosieren.Falsches Programm eingestellt. Stärkeres Programm wählen.Sprüharme blockiert. Sprüharme müssen sich frei drehen.Düsen in Sprüharmen verstopft. Verschmutzung beseitigen*.Reiniger nicht geeignet/zu alt.	Geschirr so einordnen, dass es sich nicht berührt.Hohlflächen nach unten positionieren.
Sand- und grießartige Rückstände	Siebe verschmutzt. Siebe nicht richtig positioniert.	Siebe regelmäßig prüfen/ ggf. reinigen*.Sieb richtig einlegen und festziehen*.
Verfärbung Kunststoffteile	Tomaten-/Karottensaft,...	Abhängig von Material, ggf. Reiniger mit stärkerer Bleichwirkung verwenden.
Beläge auf Geschirr
entfernbar	Flecken an Geschirr/Gläsern.Schlieren/Streifen an Gläsern.Salzbelag auf Geschirr/Gläsern.	Klarspüldosiermenge erhöhen*.Klarspüldosiermenge reduzieren*.Salzbehälterdeckel richtig verschließen*.
		Wasserenthärtung unzureichend, Kalkflecken.
Gläser trübe/blind	Nicht spülmaschinenbeständig.	Spülbeständige Gläser verwenden.
Rost auf Besteck	Nicht ausreichend rostbeständig.	Spülbeständiges Besteck verwenden.
Fehlererkennung Gerät	START-Lampe blinkt.Anzeige F.. (wenn vorhanden).	Prüfen, ob Filtersystem verschmutzt bzw.Wasserzufuhr unterbrochen ist (Filter ggf. reinigen*).Programm neu starten. START -Taste 2 Sekunden drücken, bis Anzeigelampe START erlischt.Programm neu wählen und START-Taste erneut drücken.

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Kurze Beschreibung der Störung.
- Gerätetype und Modell.
- Servicenummer, d.h. die Zahl auf dem Service-Aufkleber an der rechten Türinnenseite.

Service: 0000 000 0000 00 0000 000000

GSFS 5734 Auto
Kurzanleitung

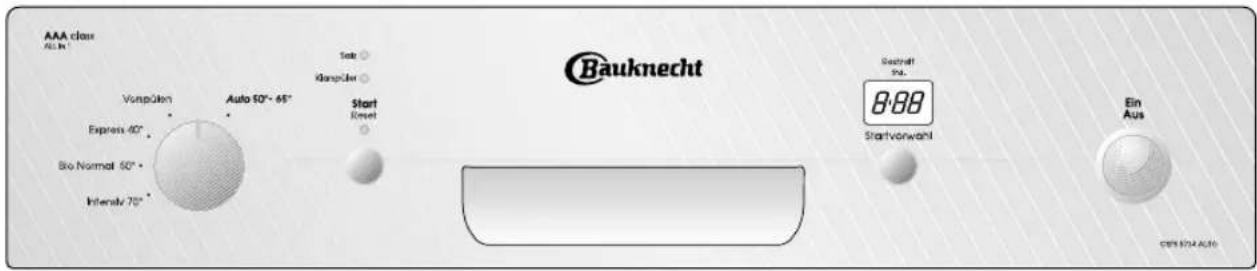

AAA class ALL in ° Vampfaser Auto 50°- 65° Sub Kampfaser Start Reset Express 40° Bio Normat 50°+ Intensity 70° Bauknecht Sachraft 90. Startvorwani Ein Aus CEN 50A Auto

Ein Aus
Programmwähler

Start Reset
Ein / Aus-Taste

Start-Taste

Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung, erlischt bei Programmende.

Zusatzfunktionen 3)

Restzeit Std.

Zeit- und Störungsanzeige

Zeigt Zeit in Stunden bis zum Programmstart. Erlischt bei Programmstart und zeigt die Restlaufzeit in Stunden und Minuten an. "F...." Störungshinweis für Kundendienst

Startvorwahl

Taste für "Startvorwahl"

Startzeit kann zwischen 1 bis 24 Stunden im voraus eingestellt werden. Die Vorwahl erfolgt in Stundenschritten und beginnt nach 24 wieder bei 00. Danach START-Taste drücken. Der Geschirrspüler startet nach der eingestellten Zeit.

Anzeigen

Salz

Regeneriersalz nachfüllen

Jedoch nur unmittelbar vor einem Spülgang.

Klarspüler

Klarspüler nachfüllen

Programmübersicht				Reiniger2)		Verbrauchswerte3)
Programme Beladungsempfehlung A B						Liter	kWh	Minuten
Auto	AutoSensor	50-65°C	Automatic-Programm für den täglichen Gebrauch, für nicht angetrocknete / nicht angebrannte Speisereste (nicht für EN 50242).	X X	11-16	1,10-1,50	100-130
Vorspülen	Vorspülen	kalt	Geschirr, das später gespült werden soll.	-	-	4,0	0,03	14
Express	Express	40°C	Leicht verschmutztes Geschirr, ohne angetrocknete Speisereste.	X	-	10,0	0,65	30
Bio Normal	Bio Normal1)	50°C	Normal verschmutztes Geschirr.	X	X	14,0	1,05	170
Intensiv	Intensiv	70°C	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen.	X	X	15,0	1,55	155

1) Energie-Label Programm EN 50242.
2) Siehe "Bedienung des Gerätes".

3) Programmdaten sind Labormesswerte gemäß Norm EN 50242. Zeitabweichungen oder Zeitsprünge können in der Praxis durch unterschiedliche Beladung, Zusatzfunktionen, Kalibrierung des Sensors (nur bei Sensorprogrammen), Wasserzulauftemperaturen, Wasserhärten und Netzspannung auftreten.

Hinweis für Prüfinstitute:

Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: "[e-mail]".
