BEDIENUNGSANLEITUNG Consono 25 Mk3-Set Teufel

Technische Beschreibung und Bedienungsanleitung

Satelliten-Lautsprecher

Teufel

Inhalt

Allgemeine Hinweise und Informationen ....3

Zur Kenntnisnahme....3

Originalverpackung ....3

Reklamation....3

Kontakt ....3

Bestimmungsgemäßer Gebrauch....3

Sicherheitshinweise 4

Lieferumfang 5

Lieferumfang prüfen 5

Aufstellen und anschließen ....5

Hinweise zum Aufstellungsort....5

Center-Lautsprecher 6

Front-Lautsprecher 6

Surround-Lautsprecher 6

Wandmontage 6

Anschließen....6

Reinigung und Pflege 7

Hilfe bei Störungen....7

Umweltschutz 7

Technische Daten....8

Zur Kenntnisnahme

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

© Lautsprecher Teufel GmbH

Version 1.0

Juni 2013

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können die Lautsprecher nur mit ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt folgende Angaben:

1. Rechnungs-Nummer

Zu finden auf dem Kaufbeleg (der dem Produkt beiliegt) oder der Auftragsbestätigung, die Sie als PDF-Dokument erhalten haben, z.B. 4322543

2. Serien-Nummer bzw. Los-Nummer

Zu finden auf der Rückseite des Gerätes, z. B. Serien-Nr.: S10....

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:

Lautsprecher Teufel GmbH

Gewerbehof Bülowbogen

Bülowstraße 66

Tel.: +49 (0)30 / 300 930 0

Fax: +49 (0)30 / 300 930 930

E-Mail: [e-mail]

www.teufel.de / www.teufelaudio.com

Bestimmungsgemäßer Gebrauch

Verwenden Sie die Lautsprecher ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Die Lautsprecher sind zum Einsatz im privaten Bereich bestimmt.

Bevor Sie den Artikel in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so

können Sie alle Funktionen sicher und zuverlässig nutzen. Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

Signalsymbole

Folgende Signalsymbole finden Sie in dieser Anleitung:

$$ \begin{array}{l} \begin{array}{c} \text {Gefahr} \ \bigtriangleup \end{array} = \begin{array}{l} \text {Hohes Risikol Missachtung der Warnung kann} \ \text {Schaden für Leib und Leben verursachen.} \end{array} \ \begin{array}{c} \text {Achtung} \ \text {A} \end{array} = \begin{array}{l} \text {Mittleres Risiko! Missachtung der Warnung kann} \ \text {einen Sachschaden verursachen.} \end{array} \ ! = \begin{array}{l} \text { Geringes Risiko! Sachverhalte, die beim Umgang } \ \text { mit dem Gerät beachtet werden sollten. } \end{array} \ \end{array} $$

Gefahr für das Gehör!

Dauerhaftes Hören mit hoher Lautstärke kann zu Gehörschäden führen.

• Beugen Sie Gesundheitsschäden vor und vermeiden Sie das Hören bei großem Lautstärkepegel über lange Zeiträume.
• Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.
• Wenn ein Subwoofer eingeschaltet wird und auf volle Lautstärke eingestellt ist, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere. Stellen Sie den Lautstärkeregler Ihres Signalquellgeräts vor dem Einschalten auf einen niedrigen Pegel ein.

Gefahr Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

- Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr. Achten Sie darauf, dass Kinder keine kleinen Teile aus dem Gerät entnehmen oder vom Gerät abziehen (z. B. Gummifüße o.Ä.). Sie könnten die Teile verschlucken und daran ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr Verletzungs-/Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

- Verwenden Sie die Lautsprecher nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.

Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.

• Befolgen Sie sorgfältig die Bedienungsanleitung.
• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Vergewissern Sie sich bei einer Wandmontage der Tragfähigkeit der Wände.

Stellen Sie die Lautsprecher nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Achtung Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen oder Ähnliches auf das Gerät.
• Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne aus.
• Verwenden Sie das Gerät nur in Innenräumen. Betreiben Sie das Gerät nicht in Feuchträumen, und schützen Sie es vor Tropf- und Spritzwasser. Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt.

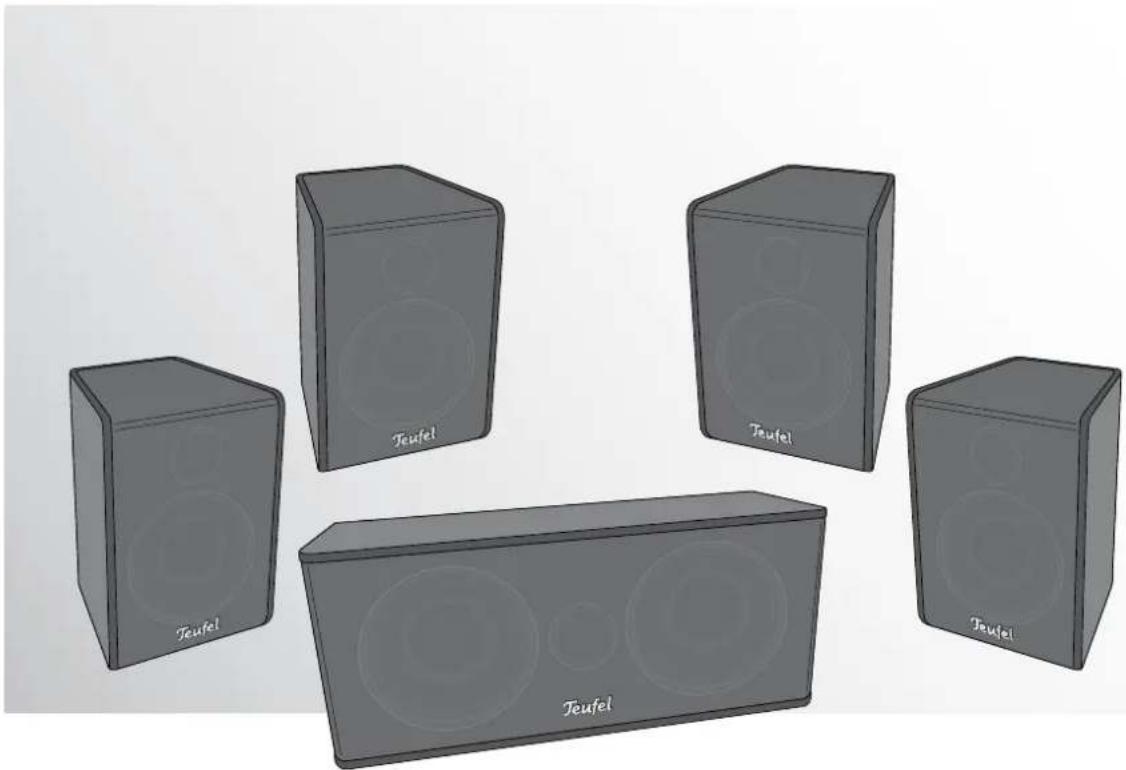

4 x CS 25 FCR Mk3

1 x Tischfuß für CS 35 C Mk3

Verbindungskabel

Die Satelliten-Lautsprecher werden aufgrund diverser unterschiedlicher Kundenanforde-

rungen ohne Verbindungskabel ausgeliefert. Passende Kabel finden Sie in unserem Webshop. Dort können Sie u.A. auch Standfüße und Wandhalterungen für die Lautsprecher erwerben.

Lieferumfang prüfen

• Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.
• Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie den Artikel nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service (siehe Seite 3).

Aufstellen und anschließen

Hinweise zum Aufstellungsort

• Wählen Sie einen stabilen, ebenen Untergrund.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und direkte Sonneneinstrahlung.
• Stellen Sie keine schweren Gegenstände auf die Kabel oder die Lautsprecher.

Die folgenden Angaben beziehen sich auf das „ideale Heimkino“, in dem der Zuschauer bzw. -hörer mit ausreichendem Abstand zentral vor dem Fernseher bzw. der Leinwand sitzt (siehe nebenstehende Grafik) und sich keine Gegenstände (Tische o.Ä.) dazwischen befinden. Doch leider erlauben der Raum, die Einrichtung oder andere Gegebenheiten nicht immer eine derart optimale Platzierung. Moderne AV-Receiver bieten vielfältige Möglichkeiten, etwaige Abstriche in der Aufstellung elektronisch zu kompensieren. Generell gilt die Regel: Stets können Sie auf Basis unserer Empfehlungen experimentieren, was in Ihren Räumlichkeiten akustisch und optisch am besten funktioniert. Lassen Sie Ihre Ohren (und Augen) entscheiden!


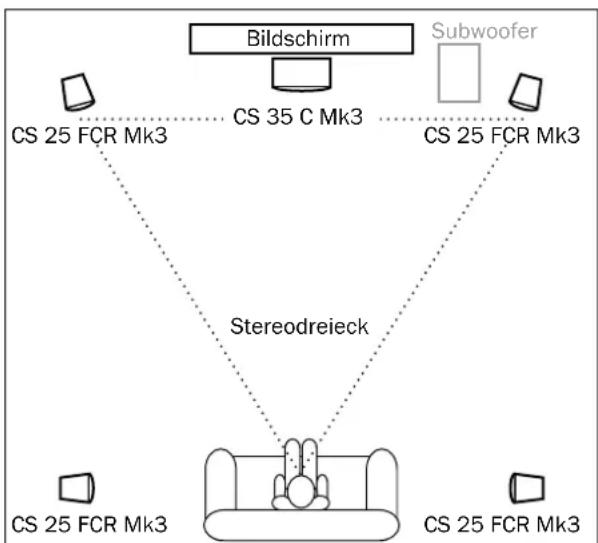

Richten Sie die Lautsprecher wie hier dargestellt aus.

Front-Lautsprecher

• Die Front-Lautsprecher CS 25 FCR Mk3 werden rechts und links vom Bildschirm aufgestellt.
- Sie sollten mit dem Zuhörer ein möglichst gleichseitiges Dreieck bilden - das sogenannte Stereodreieck (Entfernung zum Hörer = Entfernung zwischen den Lautsprechern).
• Die Lautsprecher sollten gerade in den Raum oder leicht auf den Zuhörer ausgerichtet sein.

Center-Lautsprecher

- Der Center-Lautsprecher sollte mittig auf einem leicht zum Fernseher hin gewölbten Kreisbogen stehen.

Single

- Der Tischfuß sorgt für einen sicheren Stand des Lautsprechers und minimiert die Schwingungen. Eine Montage ist nicht nötig: Stellen Sie den Lautsprecher mittig auf den Tischfuß.

Surround-Lautsprecher

Die Surround-Lautsprecher werden seitlich vom Zuhörer in Kopfhöhe (140 bis 210 cm) aufgestellt oder aufgehängt.

Wandmontage

Wenn Sie die Lautsprecher aufhängen möchten, beachten Sie bitte die folgenden Hinwiese:

Gefahr

Beschädigungsgefahr!

Unsachgemäße Montage kann Schäden verursachen.

• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Stellen Sie vor dem Bohren der Löcher mit einem Metalldetektor sicher, dass sich keine Leitungen innerhalb des Bohrbereichs befinden.
• Verwenden Sie zur Befestigung nur geeignete Schrauben und Dübel. Vergewissern Sie sich der Tragfähigkeit der Wände.

- Hängen Sie die Lautsprecher mithilfe der Schlüsselloch-Öffnungen an der Lautsprecher rückseite und der zuvor montierten Schrauben an der Wand auf.

Die Schlüsselloch-Öffnungen sind auch zum Befestigen der Lautsprecher an einen Wandhalter oder Standfuß geeignet (passende Artikel finden Sie in unserem Webshop).

Anschließen

Gefahr

Verletzungs-/Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

• Ziehen Sie den Netzstecker Ihres AV-Receivers bzw. Mehrkanal-Aktiv-Subwoofers aus der Steckdose.
• Verlegen Sie Lautsprecherkabel von Ihrem AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer zum Lautsprecher. Dieses Kabel sollte hochwertige Lautsprecher-Doppelitze mit gekennzeichneten Adern sein.
• An der Rückseite des Lautsprechers befindet sich ein Anschlussterminal mit zwei Klemmen, an die Sie die Lautsprecherkabel anschließen müssen.
  • Die Klemmen sind jeweils rot (+) und schwarz (-) markiert.

Achten Sie auf die korrekte Polung!

Verbinden Sie jeweils die Klemmen mit gleicher Farbe.

Die Lautsprecheranschlüsse Ihres AV-Receivers bzw. Mehrkanal-Aktiv-Subwoofers sollten ähnlich markiert sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen gekennzeichnet.

1. Teilen Sie die Litze an beiden Enden auf etwa 30 mm und entfernen Sie jeweils ca. 10 mm der Isolierung.
2. Verdrehen Sie die Litze, damit keine Adern herausstehen.
3. Drücken Sie den roten und schwarzen Hebel der Anschlussklemmen herunter und führen Sie die abisolierten Litzenenden in die nun zugänglichen Öffnungen ein. Nach dem Loslassen der Hebel sind die Litzen festgeklemmt.
4. Schließen Sie so alle Kabel an den Lautsprechern an.
5. Schließen Sie die anderen Enden der Lautsprecherkabel an Ihren AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes finden.

Trennfrequenz

• Die optimale Trennfrequenz für das CS 25 Mk3-Set beträgt 150 Hz. Stellen Sie an Ihrem AV-Receiver oder der DecoderStation - sofern diese eine Einstellung erlauben - möglichst diesen Wert ein.
• Werden die Satelliten in einem Concept C-Set eingesetzt, wird die Trennfrequenz vom Subwoofer vorgegeben.
• Bei den Concept E-Sets ohne DecoderStation bestimmen Sie die Trennfrequenz in den Einstellungen Ihrer Soundkarte. Falls dort keine Einstellungen möglich sind, wählen Sie zumindest die Einstellung „small“ für die Satelliten.

Reinigen Sie die Lautsprecher regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte unbedingt die folgenden Hinweise:

Gefahr

Stromschlag-Gefahr!

Wasser kann in Verbindung mit Spannung führenden Teilen zu elektrischem Stromschlag

oder Kurzschluss führen.

• Sorgen Sie dafür, dass keine Flüssigkeit eindringt.
• Ziehen Sie vor dem Reinigen den Netzstecker.

Achtung

Beschädigungsgefahr!

Falsches Reinigungsmittel kann die empfindliche Gehäuseoberfläche beschädigen.

• Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

- Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Hilfe bei Störungen

Die folgenden Hinweise und weitere ausführliche Informationen auf unserer Webseite sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf 030 / 300 9 300. Beachten Sie auch die Garantiehinweise.

Störung Mögliche Ursache Abhilfe
Die Wiedergabe ist verrauscht.	Grundsätzlich sind die Lautsprecher sehr rauscharm. Meist „entlarvt“ das im Hochtonbereich sehr gut auflösende Bo-xensystem die mangelhafte Qualität einer Signalquelle (z. B. von MP3-Dateien).	Sorgen Sie dafür, dass von der Quelle ein ein-wandfreies Signal gesendet wird.
Der Klang wirkt flau. Lautsprecher verpolt angeschlossen. Prüfen Sie den korrekten Anschluss der Kabel aller Lautsprecher.

Umweltschutz

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/

seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Technische Daten

	Satelliten-Lautsprecher CS 25 FCR Mk3 Center-Lautsprecher CS 35 C Mk3
Abmessungen (BxHxT) 100 x	140 x 95 mm 225 x 110 x 105 mm (inkl. Tischfuß)
Gewicht 0,75 kg 1,25 kg
Impedanz 4-8 Ohm 4-8 Ohm

Weitere Technischen Daten finden Sie in der Produktbeschreibung auf unserer Website unter www.teufel.de oder www.teufelaudio.com.

Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Technische Änderungen vorbehalten!
