BEDIENUNGSANLEITUNG CD-853USMPBT ROADSTAR

- Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR-Qualitätsvorschriften gefertigt.

Wir danken Ihnen für den Kauf unseres Produktes und wünschen Ihnen optimalen Hörgenuss. Bitte lesen Sie diese Bedienungsanleitung durch, und heben Sie sie auf, um jederzeit darin nachschlagen zu können.

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf "gefährliche Spannungen" an einigen freiliegenden Bauteilen im Innem des Gerätes hin.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen. Im Innem befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dunkelstrahlung bei geöffneten Geräten und defektem Verschluss. Bedienung oder Regulierung der technischen Eigenschaften oder sonstige nicht spezifierte Prozeduren auf dieser manuellen Betriebsart können zur Ausetzung gefährlicher Laserstrahlen führen.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

CD-853USMP/FM

Auto- CD/CD-R/CD-RW/MP3-Spieler mit PLL UKW-Stereo-UKW Radio, Radio-Daten-System mit PTY, USB-Anschluss und SD/MMC-Card-Schlitze und abnehmbares Flipdown-Bedienteil

BEDIENUNGSANLEITUNG

Bitte lesen Sie aufmerksam diese Bedienungsanleitung, um sich mit Ihrem neuen Autoradio vertraut zu machen, bevor Sie es zum ersten Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung auf, um später jederzeit nachschlagen zu können.

INHALTSVERZEICHNIS

• Lage der Bedienungselemente
- Merkmale
- Installation
• Vorsichtsmaßnahmen und Wartung
- Iso-Anschlußteil
- Funktionsanleitungen
- Technische Daten

LAGE DER BEDIENUNGSELEMENTE

1. Netztaste EIN/AUS ()
2. Lautstärkeregelung AB /AUF (+,- Bässe/Höhen/Balance/Fader)
3. Vorwahl-Tasten (1,2,3,4,5,6)
4. AF-Taste
5. TA-Taste
6. PTY-Taste
7. Display-Taste (DSP)
8. Modus-Taste (MD)
9. Band-Taste (BAND)
10. Auto/Manuell-Suchlauf AB (◀) / Suchlauf AUF (▶) D-Spuren
11. Auto-Suchlauf-Taste (A/PS)
12. Automatisches Anhoren Beim Scannen (SCN)
13. LCD-Anzeige
14. Bedienteil-Entriegelungstaste ( ↑ )
15. CD-Schublade
16. CD-Auswurf-Taste (▲)
17. CD-Pause-Taste (PAU)
18. CD-Intro-Taste (INT)
19. CD-Wiederhol-Taste (RPT)
20. CD-Zufallswiedergabe-Taste (RDM)
    22,23.Sprung 10 Lieder +/- Wahl-Taste (5,6)
21. Reset-Taste
22. USB-Anschluss

23. Schlitze für MULTI-MEDIA CARD (MMC) / SD CARD

24. Wahl-Funktion/ TA-Suche/ DPI-Maske/ Audio-DSP/ Loudness/ESP/Multi CD-Anteil/BIP/ Suchen/ Stereo/ Lokal-Taste (SEL)

MERKMALE

Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, UKW-Stereo und einem CD/CD-R/CD-RW/MP3-Spieler mit den folgenden Merkmalen ausgestattet:

• Der beste Stationsspeicher speichert automatisch die beste (stärkste) Station entsprechend ihrer Stärke (AS).
• Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regler.
• Genaues elektronisches Abstimmen durch den Phasenkuppelungsring (P.L.L.)-Schaltkreis.
  • 18 programm. Stationsspeicher (6UKW 1/ 6UKW2 / 6UKW3)
• Loudness-Regler
• Leicht zu betätigende Netztaste Ein/Aus
• Manueller/Automatischer (Seek)/Abstimmknopf Auf und Ab
• Bandwahlschalter (BND) zur Wahl von UKW1-UKW2 oder UKW3
• Display-Funktionen (Frequenz, Stationsname, Programmtyp, Uhr)
  • Uhr-Funktion in RDS
  • CD- und MP3-Spieler
• Vorverstärkte-Ausgang (RCA, rückseitig) zum Anschluß eines Leistungsverstärkers
• Abnehmbares Frontbedienteil zum Schutz gegen Diebstahl
• Beleuchtungssystem
• USB-Anschluss und SD/MMC-Card-Schlitze
• RDS-Funktion: PI (Programm-Identifikation) TA (Verkehrsdurchsage)
  PS (Programmdienstname) PTY (Programmtyp)
  AF (List der Alternativfrequenzen) TP (Traffic Program)

INSTALLATION

VORSICHTSMASSNAHMEN

• Wählen Sie sorgfältig, wo Sie Ihr Autoradio einbauen möchten, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinflußt.
• Vermeiden Sie das Gerät dort zu installieren, wo es hohen Temperaturen, wie dem direkten Sonnenlicht oder Heißluft vom Heizer, oder wo es Staub, Schmutz oder übermäßigen Schwingungen ausgesetzt werden könnte.
• Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.
• Bevor Sie das Gerät installieren, entfernen Sie das Frontbedienteil.

Regulierung des Montagewinkels

Der Montagewinkel muß kleiner als 20° sein.

Montagebeispiel

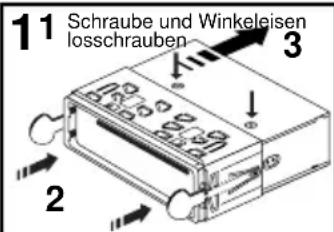

Einbau ins Armaturenbrett

11 Schraube und Winkeleisen losschrauben 2 3

3 TAP Wenn notwendig, biegen Sie diese Haken.

Hinweis: Bewahren Sie den Entriegelungsschlüssel an einem sicheren Ort auf, Sie könnten Ihn später zum Entfernen des Gerätes aus dem Auto gebrauchen.

Abnehmen und Anbringen der Frontabdeckung

Das Frontteil dieses Geräts kann abgenommen werden und dient als Diebstahlsicherung.

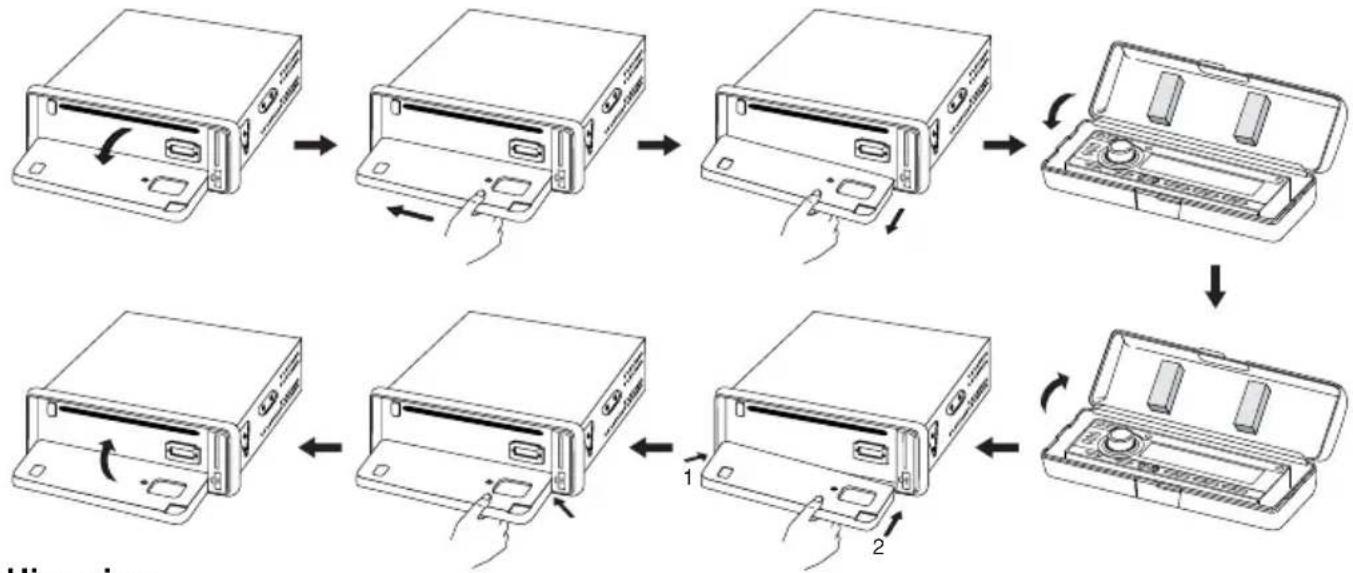

DIE FRONTABDECKUNG ABKLAPPEN, ABNEHMEN UND ANBRINGEN

Drücken Sie zuerst die Taste PWR (1) in die Stellung OFF, bevor Sie die Frontabdeckung abnehmen.

Drücken Sie dann die Taste REL (15), halten Sie die Frontabdeckung horizontal und ziehen Sie die Abdeckung, wie abgebildet, in Ihre Richtung.

• Drücken Sie die Frontabdeckung nicht mit Gewalt gegen das Gerät. Die Abdeckung kann einfach angebracht werden, indem Sie leicht gegen das Gerät drücken.
• Wenn Sie die Frontabdeckung mit sich nehmen, bewahren Sie sie bitte in der mitgelieferten Hülle.
• Drücken Sie nicht fest oder mit Gewalt gegen das Anzeigefenster der Frontabdeckung, während sie diese am Gerät anbringen.

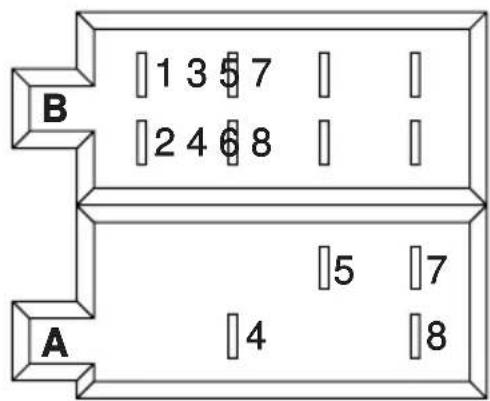

ISO-ANSCHLUSSTEIL

RCA-Buchse Ausgangsleitung Line-In

(Hinten) : Rot (rechts) : Rot (rechts)

: Weiß (links) : Weiß (links)

ANSCHLUSSTEIL A

4. SPEICHER +12V
5. AUTOANTENNENAUSGANG
7. +12V (AN DEN ZÜNDSCHLÜSSEL)
8. ERDUNG

Hinweis:

(Anschlußteil A Nr.7) muß an die Autozündung angeschlossen werden, um zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto längere Zeit nicht benutzt wird.

B 1 3 $ 7 2 4 $ 8 A 5 7 4 8

ANSCHLUSSTEIL B

1. HINTERER RECHTER LAUTSPRECHER (+)
2. HINTERER RECHTER LAUTSPRECHER (-)
3. VORDERER RECHTER LAUTSPRECHER (+)
4. VORDERER RECHTER LAUTSPRECHER (-)
5. VORDERER LINKER LAUTSPRECHER (+)
6. VORDERER LINKER LAUTSPRECHER (-)
7. HINTERER LINKER LAUTSPRECHER (+)
8. HINTERER LINKER LAUTSPRECHER (-)

Wartung

ERSETZEN DER SICHERUNG

Wenn die Sicherung durchgebrannt ist, überprüfen Sie den Netzanschluß und ersetzen Sie die Sicherung. Wenn die Sicherung nach dem Ersetzen erneut durchbrennt, könnte ein internes Funktionsproblem vorliegen. In diesem Falle wenden Sie sich an Ihr nächstes Kundendienstzentrum.

Achtung

Verwenden Sie für jedes Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung mit höherer Amperestärke verwenden, könnte das ernsthafte Schäden verursachen.

FUNKTIONSANWEISUNGEN

1. NETZTASTE EIN/AUS (PWR)

Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die Netztaste, um das Gerät einzuschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil freizugeben. Hinweis: Entriegeln Sie das Frontbedienteil niemals, wenn das Gerät eingeschaltet ist. Strom fließt auch, wenn das Autoradio ausgeschaltet ist.

2,3.WAHL-TASTE (SEL)/LAUTSTÄRKEREGELUNG

Drehen Sie diesen knopf, um LAUTSTÄRKE/BASS/TREB/BAL/FAD einzustellen. Um andere Funktionen zu wählen, drücken Sie kurz die WAHL-Taste (3), bis die gewünschte Funktion auf dem Display erscheint. In der Abbildung 1 wird gezeigt, wie die Kontrollfunktionen gewählt werden, wenn Sie die WAHL-Taste drücken.


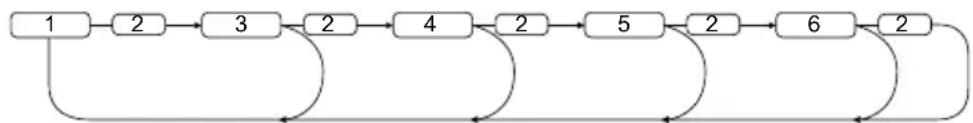

Abbildung 1. Abbildung der Klangfunktionen

1. LAUTSTÄRKE 2. WAHL (SEL) 3. BÄSSE 4. HÖHEN 5. BALANCE 6. FADER

LAUTSTÄRKEREGELUNG (3)

Erhöhung und Erniedrigung der Lautstärke ist durch die Tasten VOL und VOL möglich. Diese Tasten haben die gleiche Funktion auch bei Bässen, Höhen, Balance und Fader, wenn sie durch die WAHL-Taste (2) gewählt sind.

TA SEEK/TA ALARM (2)

Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wählt man eine der folgenden Funktionen:

TA-SUCH-Modus oder TA-ALARM-Modus wrid durch Drücken der VOL oder VOL Tasten gewählt.

- TA-SUCH-Modus:

Wenn eine aktuell gehörte Station 5 Sekunden lang keine TP-Informationen erhält, schaltet das Radio auf die anschließende Station um, die nicht die gleiche PI der letzten Station hat, die aber TP-Informationen bringt.

In TA-Such-Modus, die aktuelle Station kann zu einem ganz verschiedenen Sender wechseln, weil das Gerät einen TP-Sender sucht und die Feldstärke des aktuellen Senders sehr schwach ist, oder kein TP-Signal hat.

- TA-ALARM-Modus:

Wenn man dieses System wählt, wird beim Fehlen des TP-Signals keine alternative Station gesucht, sondern es wird ein doppeltes Signal (ALARM) abgegeben, um darauf hinzuweisen, daß das TP-Signal fehlt.

DPI -MASKE (2)

Wenn die SEL-Taste länger als 2 Sek. gedrückt wird, wird diese Funktion aktiviert.

MASK DPI: maskiert nur wenn AF hat ein verschiedenes PI.

MASK ALL: maskierte die AF, die anderes PI und NO RDS Signal mit Feld-Stärke.

RETUNE L / S KONTROLLEN (2)

Drücken Sie die Taste SEL länger als 2 Sek., um den Rückkehr-Modus (Return mode) zu aktivieren.

RETUNE L: Wählen Sie 90 Sekunden als die Anfangszeit des automatischen TA-Suchlaufs.

RETUNE S: Wählen Sie 30 Sekunden als die Anfangszeit.


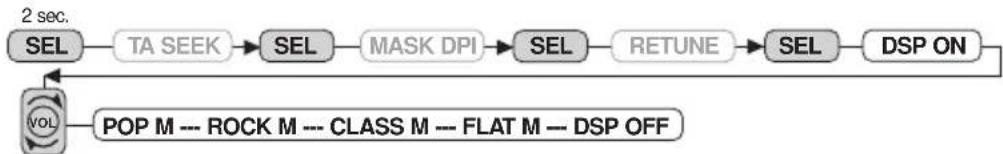

AUDIO-DSP-KONTROLLEN (2)

Wenn die SEL-Taste länger als 2 Sek. gedrückt wird, wird diese Funktion aktiviert

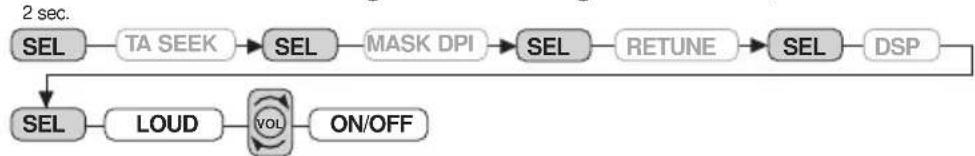

LOUDNESS-EINSTELLUNGEN (2)

Wenn die SEL-Taste länger als 2 Sek. gedrückt wird, wird diese Funktion aktiviert.

LOUD EIN/AUS wird durch Drücken der VOL oder VOL Tasten gewählt.. Die Bässe und Höhen zunehmen.

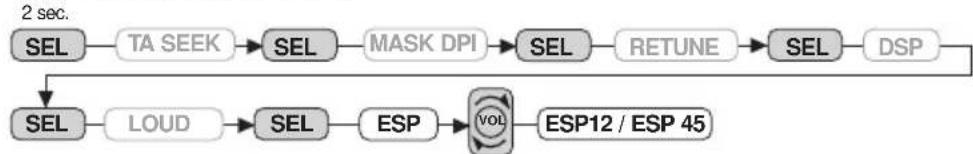

ESP-MODUS (2)

Drücken Sie die Taste SEL länger als 2 Sek., um 12 Sekunden oder 45 Sekunden vom ESP-Modus zu wählen.

Hinweis: 12 Sek./45 Sek. für CD, 120 Sek. für MP3 automatisch arbeiter.

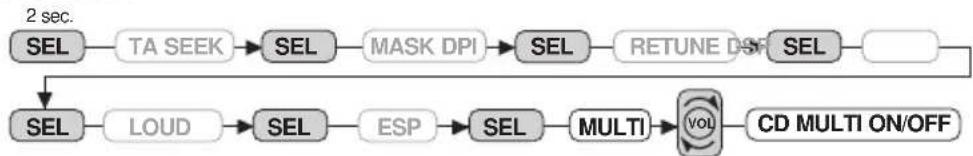

MULTI CD-ANTEIL-MODUS (2)

Wenn Sie die SEL-Taste länger als 2 Sekunden drücken, aktiviert den Wahl-Modus dieser Funktion.

CD MULTI ON/OFF-Modus wird durch den VOL-Knopf gewählt. CD MULTI ON: Liest Multi-Sektion CD. CD MULTI OFF: Liest nur die erste Sektion.

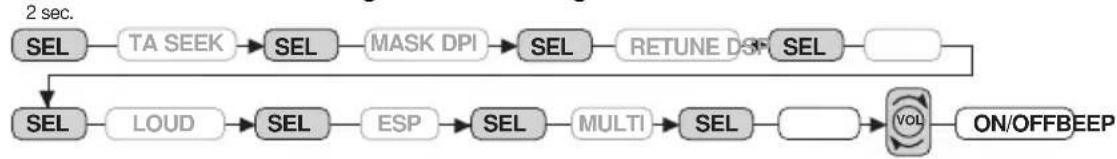

BIP-MODUS (2)

Wenn die SEL-Taste länger als 2 Sek. gedrückt wird, wird diese Funktion aktiviert.

BEEP EIN: Das akustische Signal hört man beim Drücken aller Tasten.

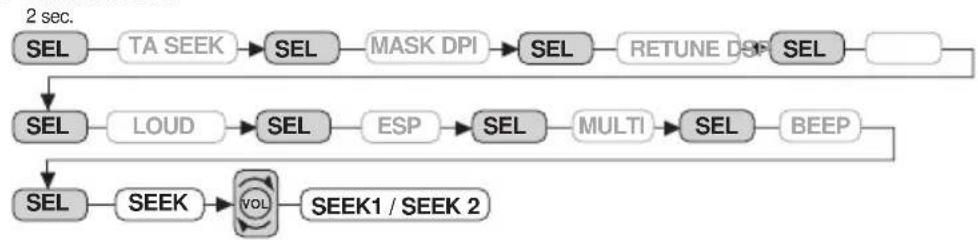

SEEK MODE (2)

Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wählt man eine der folgenden Funktionen:

SEEK 1: Wenn SEEK 1 aktiviert wird, hält den Suchlauf AUTO SEEK SCAN wenn eine Station gefunden wird an, auch wenn man nochmals SEEK drückt.

SEEK 2: Der Autosuchlauf halt nicht an, auch wenn eine Station gefunden wird, wenn man die Taste SEEK gedrückt hält.

Wenn man die SEEK-Taste loslässt, dann halt das Gerät wenn eine Station gefunden wird.

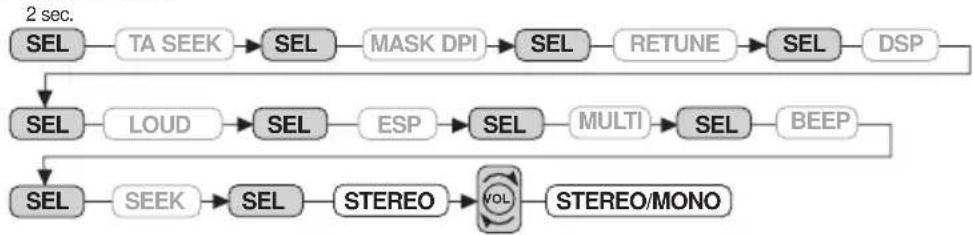

STEREO/MONO (2)

Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wählt man eine der folgenden Funktionen:

Wenn UKW-Stationen schwach und gestört sind, kann das Zuhören durch das Auswählen von MONO verbessert werden.

LOCAL/DX (2)

Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wählt man eine der folgenden Funktionen:

Wählen Sie "Lokal" in Gebieten mit starken Signalen. Das Gerät hält bei nur starken Stationen während des manuellen Abstimm-Suchlaufs (LOC erscheint). Wählen Sie "Distant" in Gebieten mit schwachen Signalen, um allen Stationen zuzuhören.

4. VORAUSWAHLEN (1,2,3,4,5,6)

(A) BETRIEB RADIO:

Durch einen leichten Druck auf diese Tasten kann man direkt einen vorher ausgewählten Sender anwählen. Wird die Taste länger als 1 Sekunde gedrückt, wird der gerade eingestellte Sender gespeichert. Ist der PTY Modus aktiv, wird die PTY Taste wie folgt unterteilt: PTY Gruppe Musik ---- PTY Gruppe gesprochen ---- AUS

MUSK GESPROCHEN

1. POP Musik, ROCK Musik 1. NACHRICHTEN, WIRTSCHAFT, INFOS
   2.UNTERHALTUNGS Musik 2.SPORT, ERZIEHUNG, DRAMEN
   3.KLASSIK, ANDERE Musik 3.KULTUR, WISSENSCHAFT, VERSCHIEDENES
   4.JAZZ, COUNTRY 4.WETTERVORHERSAGEN, FINANZEN, KINDER
2. NATION M, OLDIES 5. SOZIALES, RELIGION, TELEFON
   6.VOLKS Musik 6.REISEN, UNTERHALTUNG, DOKUMENTATIONEN

(B) BETRIEB CD/MP3 PLAYER:

1. PAUSE 2. INTRO 3. WIEDERHOLEN 4. ZUFÄLLIG

DIE RDS FUNKTION. WAS BEDEUTET RDS SYSTEM?

RDS (Radio Data System) ist die Abkürzung für ein digitales Radio-Informations-System, das von EBU (European Broadcasting Union) entwickelt und auf dem Markt eingeführt wurde. Über die normalen FM Übertragungssender ausgestrahlt, bietet RDS eine Reihe Informationen wie z.B. den Sendernamen, das Programm, Verkehrsnachrichten und nützliche Funktionen wie die automatische Abstimmung der besten im gewählten Programm zur Verfügung stehenden Signale.

5. AF/REG' Funktion (ALTERNATIVE FREQUENZEN)

Mit einem leichten Tastendruck wählt man den AF/REG Modus.

Wenn der AF/REG ausgewählt wird, kontrolliert das Radio ständig das AF Signal. Drückt man die Taste länger als 2 Sekunden, wird der Modus Regional EIN/AUS aktiviert.

- Modus Regional EIN:

Die AF Umschaltung oder die PI SEEK Suche ist auf all die Sender ausgeweitet, die den gleichen PI Code des momentan eingestellten Senders haben. Es erscheint die Schrift REG auf dem Display.

- Modus Regional AUS

Der Regionalcode im PI Format wird ignoriert, wenn die AF Umschaltung oder die PI SEEK Suche auf alle Sender ausgeweitet ist.

6. 'TA' FUNKTION (VERKEHRSFUNK)

Bei leichtem Tastendruck wird der Modus TA ein oder aus gewählt.

Wenn der TA Modus ausgewählt und eine Verkehrsnachricht übertragen wird

- Wenn das Gerät auf der Betriebsart CD/MP3 steht, wird zeitweilig auf Radio umgeschaltet. - Ist nur eine geringe und nicht gut hörbare Lautstärke eingestellt, wird diese auf ein gut hörbares Niveau erhöht.

7. „PTY“ Funktion (PROGRAMMTYP)

PTY MUSIK ---- PTY GESRPOCHEN ---- PTY AUS

Wählt man PTY, hängt das Programm wie vorher beschrieben von den Vorauswahltasten ab. Wenn man PTY wählt, beginnt das Radio mit der Suche nach entsprechenden PTY Informationen und stoppt mit der Suche, wenn die entsprechende PTY Information gefunden wird.

8. DISPLAY (DSP)

Durch Drücken dieser Taste schaltet man auf den Displayanzeigemodus um, und zwar wie folgt:

1) Wird ein RDS Sender empfangen.

BETRIEBSART RADIO

PS ---- CT ---- FREQ ---- PTY

BETRIEBSART CD/MP3 PLAYER

CDP ---- CT ---- PS ---- FREQ ---- PTY

2) Wird ein NICHT RDS Sender empfangen.

BETRIEBSART RADIO

CLOCK ---- FREQ ---- NO PTY

BETRIEBSART CD/MP3 PLAYER

CDP ---- CT ---- FREQ ---- NO PTY

Die Anzeige auf dem Display dauert ein paar Sekunden, dann kehrt die Anzeige zur ersten Position zurück.

Hinweis: • CT = Uhrzeit • FREQ = Frequenz • CDP = CD player

9. MODE TASTE (MD)

Durch Drücken dieser Taste kann der Bediener wählen zwischen

AUX/TUNER/CD-MP3/USB- oder MMC/SD-Modus.

10. BAND (BAND)

Jedes Frequenzband wird durch das hintereinander abfolgende Drücken dieser Taste umgeschaltet FM1---FM2---FM3.

11. AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQ AUF ODER FREQ AB) (A) BETRIEB DES RADIOS

Bei leichtem Druck fungieren diese Tasten zur manuellen Suche.

Drückt man länger als 1 Sekunde, wird die automatische Suche aktiviert (SEEK)

(B) BETRIEB DES CD/MP3 PLAYERS

Bei leichtem Druck fungieren diese Tasten als LIEDER ÜBERSPRINGEN HOCH oder RUNTER.

Werden diese Tasten kürzer als 3 Sekunden lang gedrückt, wird die SUCHE VORWÄRTS oder RÜCKWÄRTS aktiviert.

12. AUTOMATISCHE ABSTIMMUNG (AUTO SEEK SEARCH) (A/PS)

Bei leichtem Druck stimmt das Radio jeden der vorgewählten Sender ab.

Ist das Signal stärker als die Abstimmungsschwelle, bleibt das Radio 5 Sekunden lang auf diesem Sender und nimmt die Lautstärke einen Moment lang weg, um dann wieder mit der Suche nach einem anderen Sender zu starten.

Drückt man die Taste länger als 1 Sekunde, werden die sechs stärksten Sender in der entsprechenden Position der Vorwahltasten gespeichert.

Ist die AUTOMATISCHE SUCHE (AS) beendet, geht das Radio zum Scannen/Anhören der gespeicherten Sender über.

13. AUTOMATISCHES ANHÖREN BEIM SCANNEN (SCN)

Diese Taste hat die Funktion RADIO SCANNEN

Diese Funktion ist der normalen automatischen Suche ähnlich, aber der abgestimmte Sender wird 5 Sekunden lang angehört.

14. LCD DISPLAY

Der Flüssigkristalldisplay zeigt den momentanen Empfang und die Operationen an.

15. ÖFFNEN DER FRONTABDECKUNG

Drücken Sie die Taste ▲um die Frontabdeckung zu öffnen.

STEUERUNG DES CD PLAYERS

11. TRACK/SEARCH BUTTON

VORWÄRTS- UND RÜCKWÄRTSSUCHE DER LIEDER (oder Wechsel der musikalischen „Album“ Blöcke)

Beim Abspielen die SKIP Taste (oder) betätigen, um zum gewünschten Lied zu wechseln.

....ZURÜCK VOR

Beim Abspielen die SKIP Taste (◀◀ oder ▶drücken und gedrückt halten, um auf der CD eine Schnellsuche zu starten. Wenn der gesuchte Musikabschnitt gefunden wird, die Taste loslassen. Man kehrt zur normalen Wiedergabe zurück.

16. CD FACH

17. CD AUSWURFTASTE

Zum Entnehmen der CD die Auswurftaste drücken.

18. PAUSENTASTE

Beim Abspielen die Taste PAUSE (19) 'PAU' betätigen, um das Abspielen kurzfristig anzuhalten. Erneut drücken, um zum normalen Abspielen zurückzukehren.

19. INTRO TASTE (Scannen aller Lieder)

Nach Drücken dieser Taste erscheint die Anzeige 'INTRO ON' auf dem Display und die ersten 10 Sekunden jeden Liedes werden abgespielt.

20. REPEAT TASTE, RPT'

Wird diese Taste gedrückt, erscheint die Anzeige 'RPT' auf dem Display und das aktuelle Lied wird solange abgespielt, bis die 'RPT' Taste erneut betätigt wird.

21. RANDOM TASTE, RDM' (ZUFÄLLIG)

Wird diese Taste betätigt, erscheint die Aufschrift ‘RDM’ und jedes Lied wird in zufälliger Reihenfolge und nicht in der normalen Reihenfolge abgespielt. Um diesen Modus zu löschen, erneut die Taste ‘RDM’ (21) betätigen.

22, 23. SPRUNG 10 LIEDER +/- WAHLTASTE (Mit MP3)

M5: 10 Lieder ab / M6: 10 Lieder auf

Wie die Suche nach den MP3 Liedern abläuft

*“AS/PS” wird im Digital Audio Modus in der Funktion CDP MP3 als Wahltaste zugeordnet. Wird die AS/PS gedrückt, ist der Digital Audio MP3 Modus aktiv.

1. Liedersuche:

• Drücken Sie "A/PS", die Suchlauf beginnt.
• Drücken Sie "SEL", die erste Ziffer blinkt.
• Mit der "VOL /VOL "Tasten, wählen Sie die erste Ziffer.
• Drücken Sie "SEL", hält die erste Ziffer an und blinkt die zweite Ziffer.
• Mit der "VOL /VOL "Tasten, wählen Sie die zweite und die dritte Ziffer.
• Automatisch beginnt das gewünschte Lied anzuspielen.

2. Titelsuche:

• Drücken Sie "A/PS" zweimal, die Suchlauf beginnt.
• Drücken Sie "SEL". Die erste Verzeichnisstruktur wird angezeigt.
• Mit der Tasten "VOL /VOL", können Sie das erste Album wählen.
• Drücken Sie "SEL" nochmals. Das erste Album ist gewählt und die Name des ersten Liedes wird angezeigt.
• Mit der Tasten "VOL /VOL", können Sie den gewünschten Lied wählen.
• Drücken Sie "SEL". Automatisch beginnt das gewünschte Lied anzuspielen.

3. Buchstabe Suchen:

• Drücken Sie die Taste „A/PS“ dreimal, um den Buchstabe Suchmodus zu aktivieren.
• Drücken Sie die Taste SEL, wird die Buchstabe „A“ angezeigt.
• Mit den Tasten "VOL /VOL", können Sie die gewünschten Buchstaben wählen.
• Drücken Sie die Taste SEL länger als 2 Sek.
• Das Lied mit dem gleichen Buchstabe angezeigt wird.
• Mit den Tasten "VOL /VOL", können Sie das gewünschten Lied wählen.
• Drücken Sie die Taste SEL, startet die Wiedergabe des gewählten Lieds.

- RESET-TASTE

Die Reset-Taste (24) befindet sich auf der Innenseite.

Die Reset-Taste ist aus einem der folgenden Gründe zu drücken:

- Erste installation des Gerätes, wenn alle Kabel angeschlossen sin.

- Keine der vorhandenen Tasten funktioniert.

- Fehlersymbol auf dem Display.

Anschluss an einem tragbaren MP3-Player

25. USB-Anschluss

Benutzen Sie den USB-Kabel, um an einem tragbaren MP3-Player anzuschliessen.

26. Schlitze für MULTI-MEDIA CARD (MMC) / SD CARD

Unterstützt nur MP3 ID3-Format-Musik.

WICHTIGE INFORMATION:

Aufgrund der Vielzahl der Produkte mit USB-, SB- und MMC-Kartenanschlüssen und deren gelegentlich je nach Hersteller variierenden Funktionen, können wir weder garantieren, dass alle Geräte erkannt werden, noch dass alle Funktionen mit diesen Geräten zur Verfügung stehen werden.

TECHNISCHE DATEN

CD/MP3-SPIELERTEIL

Rauschabstand: > 60 dB

Kanaltrennung: > 50 dB (1kHz)

Frequenzgang: 20Hz - 20 kHz

UKW-TUNER

Empfindlichkeit: 3 ∝ V

Stereo-Trennung: 30 dB

Rauschabstand: 50 dB

Frequenzbereich: 87.5 – 108MHz

Kanal-Stufe: 50 kHz

IF-Frequenz: 10.7MHz

AUSGANGSLEITUNG

Ausgang: 350mV

Impedanz: 10 kOhm

ALLGEMEINES

Betriebsspannung: 13.8V DC (10.8-15.6V), Negative Erdung

Lautsprecher-Impedanz: 4 oder 8 Ohm

Max. Ausgangsleistung: 40W x 4 Kanäle

Hinweis: Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.
