Titan TD200R - Subwoofer Hifonics - Kostenlose Bedienungsanleitung

Produkttyp	Gehäusesubwoofer
Marke	Hifonics
Modell	Titan TD200R
Belastbarkeit RMS	400 Watt (200 Watt pro Schwingspule)
Belastbarkeit Max.	800 Watt (400 Watt pro Schwingspule)
Impedanz	4 + 4 Ohm (4 Ohm pro Schwingspule)
Subwoofer-Größe	2 x 20 cm (8")
Schwingspule	39 mm
Abmessungen (B x H x T)	65 x 29 x 31/25 cm
Einbauort	Kofferraum, ohne Beeinträchtigung von Airbags oder Sicherheitsgurten
Umgebungstemperatur	5 °C bis 50 °C
Empfohlene Verstärkerleistung	ca. 15–20 % mehr RMS als Nennbelastbarkeit
Anschlussmöglichkeiten	Standard, Parallel, Seriell
Sicherheitshinweis	Korrekte Polung beachten, kein Anschluss an 12 V, Clipping vermeiden
Wartung	Vor Nässe und Feuchtigkeit schützen, keine spezielle Wartung
Lieferumfang	Subwoofer, Bedienungsanleitung
Garantieausschluss	Schäden durch Übersteuerung (Clipping) sind nicht abgedeckt

Häufig gestellte Fragen - Titan TD200R Hifonics

Welche Verstärkerleistung wird für den Titan TD200R empfohlen?

Es wird ein Verstärker mit etwa 15–20 % mehr RMS-Leistung als die Nennbelastbarkeit des Subwoofers (400 Watt RMS) empfohlen, also ca. 460–480 Watt RMS. Ein zu schwacher Verstärker führt bei voller Aussteuerung zu Clipping und schlechtem Klang.

Wie schließe ich den Subwoofer richtig an?

Achten Sie auf die korrekte Polung (+/-) der Anschlüsse. Der TD200R hat zwei Schwingspulen mit je 4 Ohm. Sie können die Spulen je nach Verstärker in Standard (jeweils an eigenen Kanal), Parallel (2 Ohm Gesamtimpedanz) oder Seriell (8 Ohm Gesamtimpedanz) verschalten.

Kann ich einen Verstärker direkt auf das Gehäuse schrauben?

Nein, schrauben Sie keine anderen Geräte wie Verstärker auf das Gehäuse. Dies könnte die Elektronik des Subwoofers beschädigen.

Was ist Clipping und warum ist es schädlich?

Clipping tritt auf, wenn der Verstärker überlastet wird und die Sinuswelle verzerrt. Dies führt zu Überhitzung und Durchbrennen der Schwingspulen. Drehen Sie die Lautstärke zurück, sobald Verzerrungen hörbar sind.

Welche Impedanz hat der Subwoofer?

Der Titan TD200R hat zwei Schwingspulen mit je 4 Ohm Impedanz. Je nach Verschaltung ergibt sich eine Gesamtimpedanz von 2 Ohm (parallel), 4 Ohm (Standard/parallel?) oder 8 Ohm (seriell).

Darf der Subwoofer im Kofferraum lose liegen?

Nein, der Subwoofer muss sicher befestigt werden, z. B. mit Spanngurten, um ein Verrutschen während der Fahrt zu verhindern und Verletzungen zu vermeiden.

Kann ich die Lautstärke des Verstärkers voll aufdrehen?

Nein, drehen Sie die Lautstärke niemals bis zum Anschlag oder in den Bereich, in dem der Verstärker clippt. Reduzieren Sie die Lautstärke, sobald das Klangbild verzerrt oder unsauber wird.

Welche Kabelquerschnitte werden empfohlen?

Verwenden Sie ausreichend dimensionierte Lautsprecherkabel (mindestens 2,5 mm²) für den Anschluss. Bei langen Kabelwegen oder hoher Leistung sind größere Querschnitte ratsam.

Ist der Subwoofer für den Einsatz im Freien geeignet?

Nein, schützen Sie das Gerät vor Nässe und Feuchtigkeit. Die Umgebungstemperatur sollte zwischen 5 °C und 50 °C liegen.

Was ist beim Einbau in Bezug auf Airbags zu beachten?

Achten Sie darauf, dass der Subwoofer nicht im Auslösebereich von Airbags oder in der Nähe von Sicherheitsgurten montiert wird. Bohrlöcher dürfen keine serienmäßigen Komponenten beschädigen.

BEDIENUNGSANLEITUNG Titan TD200R Hifonics

Belastbarkeit RMS 400 Watt (200 Watt pro Anschluss)

Belastbarkeit Max. 800 Watt (400 Watt pro Anschluss)

Impedanz 4 + 4 Ohm (4 Ohm pro Anschluss)

Abmessungen (B x H x L) 65 x 29 x 31/25 cm

TD250R

Subwoofer 2 x 25 cm (10")

Schwingspule 50 mm

Belastbarkeit RMS 600 Watt (300 Watt pro Anschluss)

Belastbarkeit Max. 1200 Watt (600 Watt pro Anschluss)

Impedanz 4 + 4 Ohm (4 Ohm pro Anschluss)

Abmessungen (B x H x L) 77 x 32 x 36/28 cm

Technische Änderungen vorbehalten

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri- enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

BELASTBARKEIT

Die HiFONICS TITAN TS Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

Die HiFONICS TITAN TS Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

ANSCHLUSS

Achten Sie beim Anschließen der Kabel unbedingt auf die korrekte Polung.

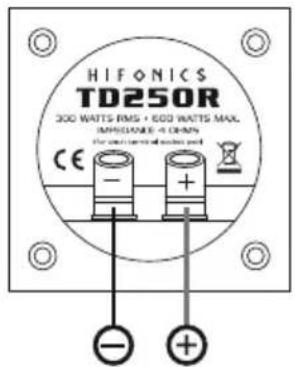

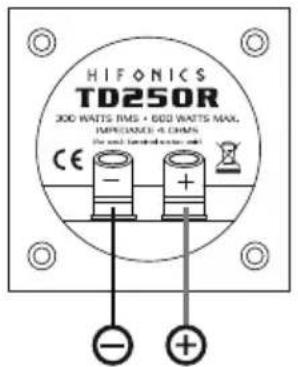

Anschlussbeispiel „Standard“:

L

Lautsprecherausgänge Verstärker 1 · 4 Ohm

Lautsprecherausgänge Verstärker 2 · 4 Ohm
R

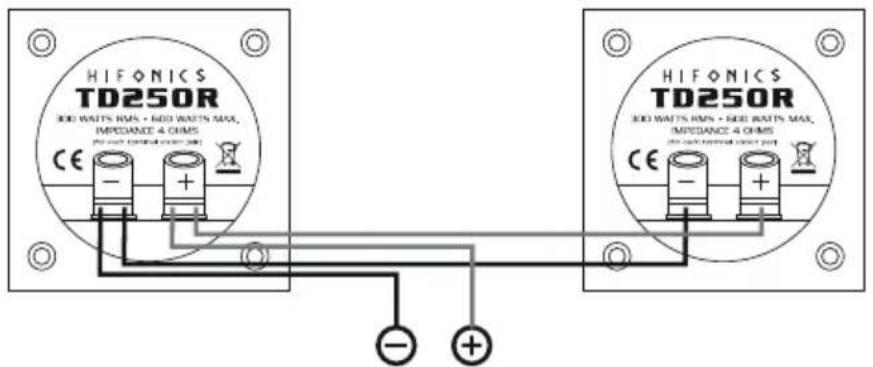

Anschlussbeispiel „Parallel“:

L

Lautsprecherausgänge Verstärker · 2 Ohm
R

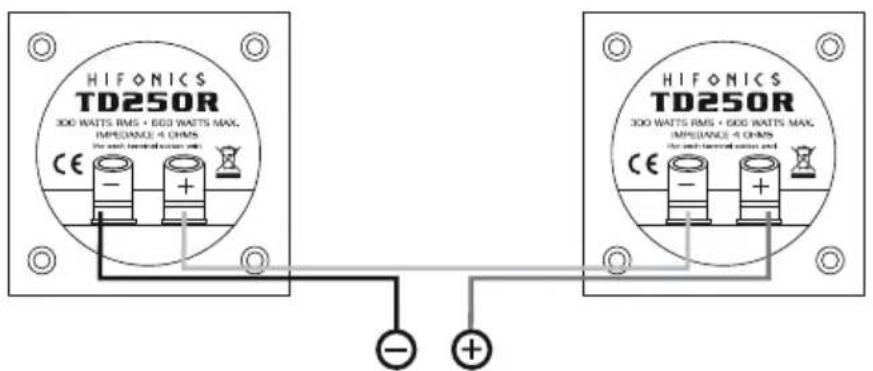

Anschlussbeispiel „Seriell“:

L

Lautsprecherausgänge Verstärker · 8 Ohm
R

SPECIFICATIONS

TD200R

Subwoofer 2 x 20 cm (8")

Voice Coil 39 mm
