BEDIENUNGSANLEITUNG WiFusion Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Technische Daten 4

Sicherheitshinweise 4

Geräteübersicht 6

Installation 8

Installation der Dunstabzugshaube 10

Aktivkohlefilter einbauen (optional) 13

Informationen zum Luftstrom 14

Inbetriebnahme 15

Bedienung 16

Gerätesteuerung per Smartphone 18

Reinigung und Wartung 20

Demontage der Dunstabzugshaube 22

Hinweise zum Umweltschutz 22

Fehlerbehebung 23

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 24

Hinweise zur Entsorgung 26

Konformitätserklarung 26

Produktdatenblatt 27

English 29

Espanol 53

Français 77

Italiano 101

TECHNISCHE DATEN

Artikelnummer	10046411, 10046412
WiFi-Standard	802.11 b/g/n
WiFi-Frequency	2,4 GHz
WiFi-Sendeleitung (max.)	< 20 dBm
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube konnen Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dazu unsere Website: www.klarstein.de

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie safer, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihr Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für den Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät setzen wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal Funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Beluftung des Raumes vorhanden sein.

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteoberfläche kann während des Betriebs heiß werden.

Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführren).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

Wichtige Hinweise zum Abluftbetrieb

WARNING

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr konnen damit in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließlich Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft- / Abluftmaerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jeder Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann他们在 gegebenenfalls die notigen Maßnahme zur Belüfung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

• Die DemontageGLEicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

GERÄTEÜBERSICHT

Bedienfeld
1	2	3	4	5
1 Licht/WLAN
2 Geschwindigkeit senken
3 Display
4 Geschwindigkeit erhöhen
5 Ein-/Ausschalttaste

INSTALLATION

Wichtige Informationen vor der Installation des Geräts

• Reinigen Sie die Umgebung vor und nach der Installation gründlich, damit bei der Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann.
• Stellen Sie das Gerät ausschließlich an einem geeigneten Ort auf.
• Prüfen Sie die Wand auf deren Tragfähigkeit.
• Prüfen Sie die Verlegung von elektrischen und sonstigen Leitungen an und in der Wand oder Decke, damit diese nicht angebohrt werden.
• Überprüfen Sie den Zustand und die Tragfähigkeit der elektrischen Leitungen.
  Die Installation des Gerätes durch eine Fachkraft wird empfohlen.
• Die Abzugshaube sollen in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden. Halten Sie beim Einbau den Mindestabstand zwischen Kochfeld und Dunstabzugshaube möglich ein und befolgen Sie die Beschreibung der Arbeitsschritte im Abschnitt „Wandmontage" und alle weiteren Hinweise.

Installation mit Abluftöffnung nach Außen

• Bei der Ausführung mit Abluft ins Freie werden die Dämpfe über einen am Anschlussring befestigten Abluftschlauch abgesaugt.
• Der Durchmesser des Abluftschlauches muss dem Durchmesser des Anschlussringes entsprechen.
• Der Abluftschlauch darauf nicht zusammen mit Gasleitungen, Warmluftleitungen usw. durch einen Schacht geführt werden.
• Führn Sie den Abluftschlauch möglichst gerade von der Haube weg. Die maximal zulässige Biegung nach außen beträgt 120^ .
• Falls eine Rauchrückschlagklappe verwendet wird oder geplant ist, ist zu prufen, ob diese nach der Montage des Abluftschlauches frei öffnen und schreiben kann.
• Die Dunstabzugshaube kann mit einer (oben) oder zwei (oben und wichtien) Abzugsöffnungen ausgestattet sein. In der Regel wird die Dunstabzugshaube zunachst für die Nutzung der oberen Dunstabzugsoffnung als Dunstabzugshaube ausgerüstet.
• Die nicht benotigten Öffnungen sind mit einer Kunststoffabdeckung versehen. Diese Kunststoffabdeckung kann durch Drehen gegen den Uhrzeigersinn leicht abgenommen und optional an einer anderen, nicht benötigten Öffnung angebracht werden.

Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft ins Freie):

• Wenn die Dunstabzugshaube werkseitig mit einem Kohlefilter ausgestattet ist, muss dieser für den Abluftbetrieb entfernt werden. Der Einsatz ist nur sinnvoll, wenn Sie ihre Dunstabzugshaube im Umluftbetrieb betreiben.

Umrüstung der Dunstabzugshaube in eine Umlufthaube:

• Wenn Sie die Dunstabzugshaube als Umlufthaube nutzen möchten, müssen Sie den/die Aktivkohlefilter vor der Nutzung der Haube am Lüftermotor montieren. Falls nicht im Lieferumfang enthalten, müssen Sie den/die Aktivkohlefilter über den Lieferanten ihrer Dunstabzugshaube beziehen.

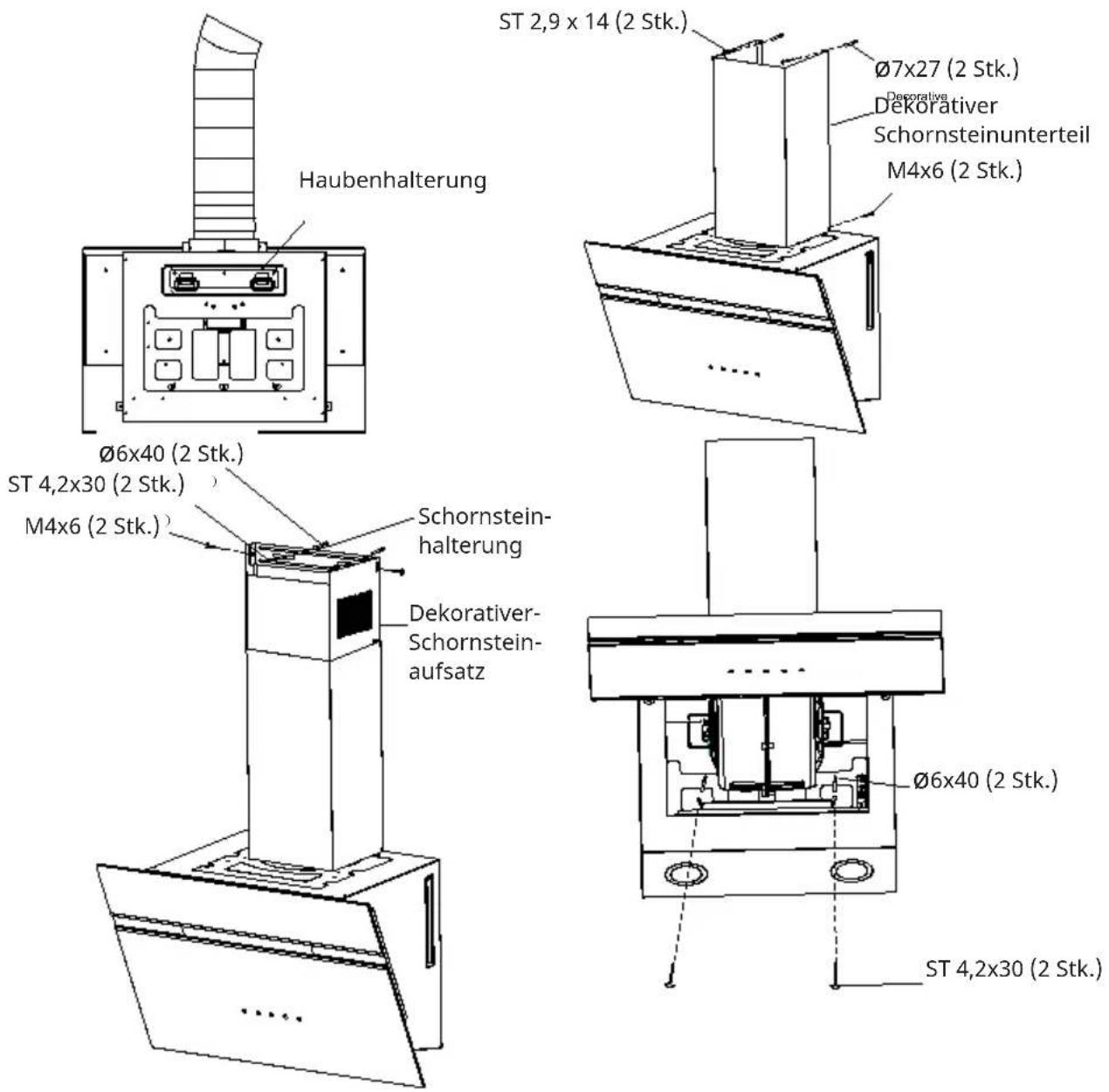

INSTALLATION DER DUNSTABZUGSHAUBE

Die Mindesthöhe der Dunstabzugshaube über dem Kochfeld darf 650 mm nicht unterschreiben. Eine maximale Höhe von 750 mm über dem Kochfeld wird dringend empfohlen, um die Kochdünste bestmöglich einzufangen. Der Abstand über 750 mm liegt im Ermessen des Installateurs und des Benutzers und hangt von der Deckenhöhe und der Länge des Abzugsrohrs ab.

1. Bohren Sie 3 Löscher in die Wand und montieren Sie 3 Kunststofflohre (Ø 10 × 45 ), verwenden Sie (3) ST 5x50-Schrauben, um den oberen Teil des Haubenkörpers zu befestigen.

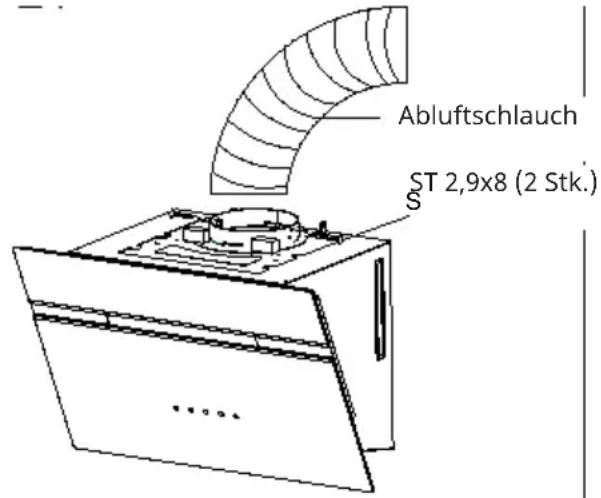

2. Befestigen Sie das Abluftrohr im Luftauslassadapter und verwenden Sie (2) ST 2,9x8-Schrauben zur Befestigung.
3. Hängen Sie das Gerät mit der Haubenhalterung auf.
4. 2 LÖcher in die Wand bohren und 2 Kunststoffrohr (Ø 7x27) anbringen. Verwenden Sie (2) ST 2,9x14. Oben in der Schornsteinabdeckung I befestigen, (2) M4x6 verwenden. Unter in der Schornsteinabdeckung I befestigen.
5. Den oberen Teil des Zierschornsteins vorsichtig in den unteren Teil des Zierschornsteins schiben. Setzen Sie den Zierkaminsockel vorsichtig in die Vertiefung des Haubenkörperoberteils. Bohren Sie 2 Löscher in die Wand und montieren Sie 2 Kunststoffrohre (Ø6x40). Befestigen Sie die Schornsteinhalterung mit (2) ST 4,2x30 Schrauben an der Wand. Richten Sie die Haube aus und befestigen Sie den Schornstein mit 2 Schrauben M 4x6.
6. 2 Löcher in die Wand bohren und 2 Kunststofffrohere (Ø6x40) mit (2) ST 4,2x30 montieren, um den Haubenkörper darunter zu befestigen.

ST5x50 (3 Stk.)

Stromanschluss

• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß installiert wurde.
• Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild (V) nicht mit ihrer Netzspannung übereinstimmen. Das Typenschild befindet sich im Inneren des Geräts, hinter dem Fettfilter.
• Wenn die Dunstabzugshaube mit einem Normstecker ausgestattet ist, schreiben Sie diesen an eine leicht zugängliche Normsteckdose an.
• Ist das Gerät nicht mit einem Anschlussstecker ausgestattet, muss ein zweipoliger, normgerechter Schalter mit einem Kontaktabstand von 3 mm von einer autorisierten Fachkraft an einer leicht zugänglichen Stelle installiert werden.
• Wenn die Dunstabzugshaube an das Stromnetz angeschlossen ist, leuchten

alle Kontrollleuchten kurz auf und die Dunstabzugshaube schaltet in den Standby-Modus (begleitet von einem Signalton).

Installation mit Abluft (Abzug außen):

Hinweis: Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.

Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht,arf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).

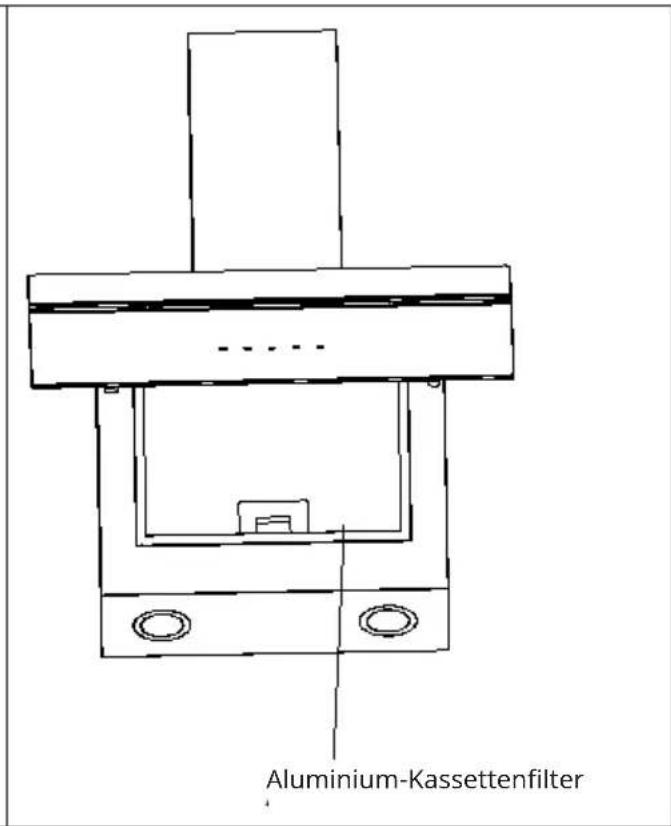

Filter installation

1. Um den Fettfilter zu entfernen, drücken Sie auf die Metallklinke. Dadurch wird der Filter von der Haube gelöst. Kippen Sie den Filter nach unten undnehmen Sie jhn Heraus.
2. Zum Einsetzen des Fettfilters richten Sie den Aluminiumfilter an den Schlitzen in der Kabinenahaube aus. Drücken Sie die Kunststoffverriegelung ein, schieren Sie den Filter in Position und halten Sie ihn los. Vergewissern Sie sich, dass der Filter nach dem Einbau sicher eingerastet ist.
3. Setzen Sie den Aktivkohlefilter (optional) ein und rarten Sieihn ein, bis Sie ein Klicken horen.
4. Setzen Sie den Fettfilter nach dem Einbau des Kohlefilters ein.

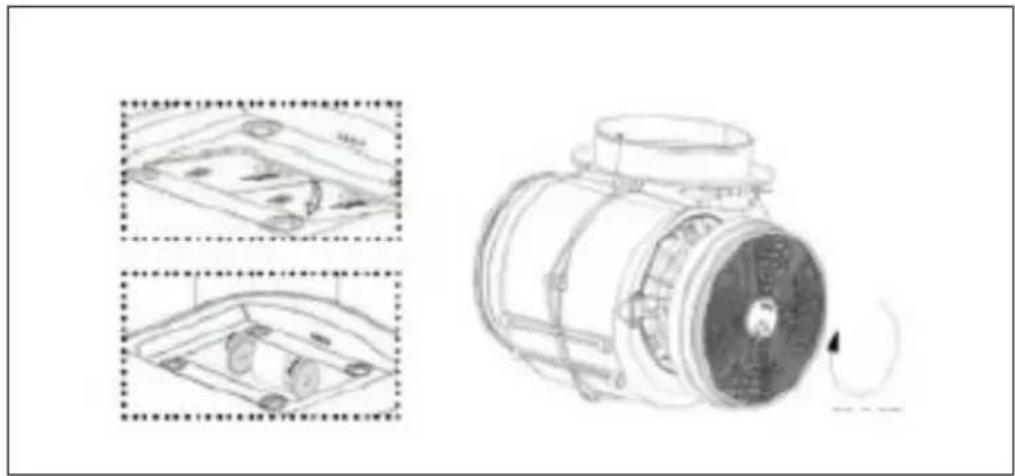

AKTIVKOHLEFILTER EINBAUEN (OPTIONAL)

Hinweis: Zu dieser Dunstabzugshaube konnen Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dazu unsere Webseite: www.klarstein.de

• Entfernen Sie den Metall-Fettfilter.
• Der Kohlefilter ist in zwei Teilen rechts und links vom Motor montiert. Prufen Sie, ob die Zähne mit der Drehrichtigung der jeweiligen Seite übereinstimmen.
• Drehen Sie den Aktivkohlefilter auf das Motorgnahme (in der Regel im Uhrzeigersinn).

Hinweis: Die Abbildungen dienen nur als Referenz. Das tatsächliche Produkt kann von diesen abweichen.

Hinweis: Die Abbildungen dieren nur als Referenz. Das von Ihnen erworbene Produkt und die örtlichen Gegebenheiten können von diesen abweichen.

123
Abluft ins Freie Abluft über Luftschacht/Kamin	Neigungswinkel der Abluftleitung

Die Abluftleitung sollte so kurz und gerade wie möglich sein.
- Um übermaßige Gerausche oder eine verringerte Absaugleistung zu vermeiden, sollte der Durchmesser der Abluftleitung nicht kleiner als 150 mm sein.
- Verwenden oder formen Sie nur Bögen mit großem Radius, keine Radien verringern die Absaugleistung der Dunstabzugshaube.
- Verwenden Sie für die Abluftleitung nur glatte Rohrleitungen oder flexible Schläuche aus nicht brennbarem Material.
- Bei horizontaler Verlegung der Abluftleitung ist ein Mindestgebung von 1 cm pro Meter oder ein Neigungswinkel von 2^ einzuhalten (Abbildung 3), da andernfalls Kondenswasser in den Dunstabzugsmotor gelangen kann.
- Wird die Abluft in einen Abluftkanal geleitet, muss das Ende des Anschlussstücks in Strömungsrichtung ausgerichtet sein.
- Wird die Abluftleitung durch kühle Räume, Dachböden etc. geführt, kann es zu einem großen Temperaturgefalle innerhalb der einzelnen Leitungsteile kommt, was zu Schwitzwasserbildung oder Kondenswasser führt. Dies macht eine Isolierung der Abluftleitung notwendig. In manchen Fälle muss zusammen zu einer ausreichenden Dammung eine Schwitzwassersperre eingebaut werden.
- Der Hersteller haftet nicht für Fehler, die durch Nichtbeachtung der obigen Hinweise und Vorschriften entstehen.

Verwendung als Umlufthaube

Dieses Gerät ist werkseitig für den UmluftbetriebVBorbereitet worden. Prufen Sie dazu im Inneren der Dunstabzugshaube, dass die Aktivkohlefilter rechts und links der Motoreinheit angebracht wurden.

INBETRIEBNAHME

VordererstenVerwendung

• Stellen Sie sicher, dass die Dunstabzugshaube durch den Transport nicht beschadigt wurde.
• Installation und Anschluss an die Stromversorgung muss durch hierfür qualifizierte Personen, gemäß der Bedienungsanleitung und unter Beachtung der lokalen Anforderungen, erfolgen.

Hinweise zur Verwendung

• Das Gerätarf ausschließlich mit eingesetztem Fettfilter verwendet werden.
  Andernfalls könnte sich Fett im Gerät ablagern.
• Verwenden Sie keine offenen Flammen unter der Dunstabzugshaube. Durch hohe Flammen können die Dunstabzugshaube beschädigt werden oder es könnte ein Brand der Fettablagerungen in der Dunstabzugshaube verursacht werden.
• Stellen Sie bei der Verwendung eines Gasherds sicher, dass dieser nicht ohne Kochgeschirr verwendet wird. Durch offene Flammen konnten Teile des Geräts durch die aufsteigende Hitze beschädigt werden.
• Aufgrund des Brandrisikos muss beim Frittieren und Kochen mit Öl sichergestellt werden, dass eine dauerhafte Überwachung der Zubereitung gewährleistet ist.

Hinweis: Das Selfstentzündungsrisiko steigt, je später Öle oder Fette wiederverwendet werden.

Abluftmodus

Die abgesaugte Luft wird über das Abluftrohr ins Freie abgeleitet. Hierfür muss in Ohrem Haus ein Abluftschacht oder eine Abluftleitung ins Freie vorhanden sein.

Bei Betrieb der Dunstabzugshaube im Abluftbetrieb und gleichzeitigem Betrieb von schornsteinabhängigen Feuerungsanlagen (z.B. Kohlefen) muss eine ausreichende Frischluftzufuhr im Aufstellraum der Dunstabzugshaube gewährleistet sein. Wenden Sie sich in jedem Fall an ihren zuständigen Schornsteinfeger-Fachbetrieb. Wenn keine fest installierte Abluftleitung oder kein separater Ablutschacht vorhanden ist, müssen Sie die Dunstabzugshaube auf Umluftbetrieb umstellen (siehe Kapitel „Installation").

Umluftbetrieb

Die abgesaugte Luft wird durch einen Kohlefilter (auch Aktivkohlefilter genannt) gefiltert und im Raum umgewälzt. Der Kohlefilter hält die beim Kochen entstehenden Gerüche zurück und die gefilteerte Luft wird durch seitliche oder obere Lufttoffnungen in die Küche zurückgeführrt.

Wenn die Dunstabzugshaube im Umluftbetrieb verwendet wird, kann gleichzeitig ein raumluftabhängiges Feuer betrieben werden.

Es wird empfohlen, das Gerät einige Minuten vor Beginn des Kochvorgangs einzuschalten. Um die Leistung der Dunstabzugshaube zu verbessern, sollen den Dampfsammler (sofern vorhanden) Herausziehen. Stellen Sie die Leistungsstufe entsprechend der abzusaugenden Dampf- und Geruchsmenge ein. Lassen Sie die Dunstabzugshaube nach dem Kochen noch ca. 5 bis 10 Minuten laufen. Dadurch wird die Kuchenluft von Restdämpfen und Gerüchen befrei.

BEDIENUNG

Einschalten

Beim Einschalten des Geräts ertönt ein Signalton und alle Anzeigen leuchten 1 Sekunde lang auf und erlösen dann. Das Gerät gehen in den Aus-Modus.

Ein/Aus

Drücken Sie im Aus-Zustand kurz die Taste ON/OFF, um die Dunstabzugshaube einzuschalten. Beim ersten Einsatz den Geräts lauft das Geblase auf Stufe 1, im Display erscheint 1 und die drei Tasten für das Ein/Aus-Symbol, „+“ und „-“ leuchten auf. Wenn das Geblase lauft, drücken Sie die Taste ON/OFF, um das Geblase auszuschalten.

Einstellen der Geschwindigkeit

Drücken Sie kurz auf „+“, um die Geschwindigkeit zu erhöhen und auf „-“, um die Geschwindigkeit zu verringn. Auf dem Display wird die entsprechende Geschwindigkeit angezeigt: 1/2/3/P. (Bitte beachten Sie, dass die Geschwindigkeit P nur für eine begrenzte Zeit von 5 Minuten Funktioniert und dann automatisch auf die Geschwindigkeit 3 umschaltet).

Licht/WLAN-Taste

Licht: Drücken Sie kurz auf die Licht/WLAN-Taste, um das Licht einzuschalten und das Licht/WLAN-Symbol aufleuchten zu halten; drücken Sie erneut, um das Licht auszuschalten und das Licht/WLAN-Symbol aufleuchten zu halten.

WLAN-Funktion: Halten Sie die Light/ WLAN-Taste gedrückt, um die WLAN-Funktion zu aktivieren; das Licht/ WLAN-Symbol beginnnt zu blinken. Stellen Sie die Verbindung her, wie im Kapitel „Gerätesteuerung per Smartphone" beschreiben. Wenn die Verbindung erfolgreich ist, leuchtet das WLAN-Symbol konstant. Wenn die Verbindung nicht innerhalb von 3 Minuten hergestellt wird, hört das WLAN-

Symbol auf zu blinken und das Gerät schaltet automatisch in den Standby-Modus.

Einstellen des Ausschalt-Timers

Wenn das Geblase lauft, halten Sie die Taste „-“ 3 Sekunden lang gedrückt, um das Geblase mit einer Verzögerung von 5 Minuten auszuschalten. Die aktuelle Geschwindigkeit blinkt auf dem Display und die Zeit wird herunter gezahlt. Nach 5 Minuten erlösen alle Anzeigen und der Ventilator schaltet in den Aus-Modus. Drücken Sie während des Verzögerungsmodus die Ein/Aus-Taste, um in den Aus-Modus zu gelangen, drücken Sie „+“ oder „-“, um den Verzögerungsmodus zu verlassen.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedieren. Die App ermöglich es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführrenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit ihrem Klarstein-Gerät zu verstehen:

1. Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den QR-Code scannen (siehe unten) oder Laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2. Versichert Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3. Öffnen Sie die Klarstein-App.
4. Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben, registrierten Sie sich in der Klarstein-App.
5. Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihr dem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihr Gemärk gefirt Ichnen die App, sobald Sie sie das erstmal offen.

iOS Android

Fehlerbehebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

1. Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist.
2. Das Gerät befindet sich nicht im Kopplungsmodus. Stellen Sie sicher, dass die WiFi-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der Anweisung „WiFi-Einstellungen zurücksetzen" Ihres Smart-Geräts beschrieben (Anweisungen finden Sie in der Regel unter Geräteanschluss).
3. Der WiFi-Zugangspunkt arbeitet nicht auf 2,4 GHz. Vergewissern Sie sich, dass Ihr Zugangspunkt auf dem 2,4-GHz-Band arbeitet und Sie eine eigene SSID auf dem 2,4-GHz-Band haben. Wenn Sie sich über das Betriebsband Ihres Access Points unsicher sind, wenden Sie sichitte an ihren Internet-Provider.

Wichtig:itte beachten Sie, dass, wenn Ihr WiFi-Router uber ein Dualband verfügt - also sowohl im 2,4-GHz- als auch im 5-GHz-Band arbeitet - Sie die SSIDs für jedem Band trennen und die 2,4-GHz-SSID für die Verbindung verwenden müssen.

1. Überprüfen Sie die Firewall-Einstellungen Ihres WiFi-Netzwerks. Die Firewall-Einstellung Ihres WiFi-Netzwerks erlaubt der Klarstein-App möglicherweise nicht, die WiFi-Einstellungen auf Ihr dem Smart-Gerät zu konfigurieren.itte stellen Sie safer, dass Sie kein öffentliches WiFi-Netzwerk nutzen, z. B. Flughäfen, Wohnheime, Firmen, etc.
2. Unterschiedliche Anmeldedaten im Smartphone und in der App. Stellen Sie sicher, dass die in der Klarstein-App eingegebenen WiFi-Anmeldedaten mit denen übereinstimmen, mit denen Ihr Smartphone verbunden ist.

Wenn Sie die oben genannten Punkte befolgt haben und Ihr Smartphone sich immer noch nicht mit der App verbinden kann, wenden Sie sichitte per E-Mail an uns, um Unterstützung zu erhalten: [e-mail]

REINIGUNG UND WARTUNG

VORSICHT

Stromschlaggefahr! Verwenden Sie zur Reinigung keinen Dampfreiniger.

• Vergewissern Sie sich, dass das Gerät ausgescheltet ist.
• Ziehen Sie vor der Reinigung des Geräts den Netzstecker.
• Lassen Sie das Gerät und dessen Komponenten immer abkühlen, bevor Sie diese reinigen.
• Verwenden Sie zur Reinigung keine Tücher, Chemikalien oder Alkohol, daß diese die Oberfläche beschädigen können. Elektrische/elektronische Teile)dürfen nicht gereinigt werden.
• Verwenden Sie keine scharfen oder atzenden Reinigungsmittel. Verwenden Sie keine scheuernden Reinigungsmittel oder alkalische Spülmittel (pH-Wert über 7).
• Wartung und Inspektion sollen den regelmäßig durchgeführt werden. Bei sichtbaren Schäden, starkem Geruch oder übermäßiger Überhitzung von Bauteilen benutzen Sie das Gerät nicht mehr.
• Reinigen Sie das Gerät gemäß den Anweisungen. Bei Nichtbeachtung besteht Brandgefahr.

Edelstahloberflächen

Reinigen Sie die Edelstahloberfläche wochentlich. Verwenden Sie zur Reinigung ein weiches Tuch und lauwarmes Wasser und verwenden Sie ein für Edelstahl geeignetes Reinigungsmittel. Achten Sie darauf, dass Sie entlang der Maserung des Edelstahls wischen, um unschöne Kratzer zu vermeiden.

Bedienfeldoberfläche

Reinigen Sie die die Bedienfeldoberfläche wochentlich. Verwenden Sie zur Reinigung ein weiches Tuch und lauwarmes Wasser. Achten Sie darauf, dass das Tuch vor der Reinigung sauber und nicht zu nass ist. Wischen Sie überschüsse Feuchtigkeit mit einem trockenen, weichen Tuch weg.

Monatliche Reinigung der Fettfilter

Reinigen Sie den Filter jeder Monat, um Brandgebung zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinfusst damit die Effizienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dont Fettreste.

So reinigen Sie die Fettfilter:

• Entfernen Sie den Fettfilter.

• Führn Sie einen der folgenden Schritte aus, um den Filter zu reinigen:

• Manuelle Reinigung (max. 30^ ): Weichen Sie den Filter etwa 3 Minuten lang in Wasser mit einem milden, nicht atzenden fettlosenden Reinigungsmittel ein.

• Reinigung in der Spülmaschine (max. 30^ ): Legen Sie den Filter in den Geschirrspüler und halten Sie ein Programm mit einem milden, nicht atzenden, fertlosenden Reinigungsmittel laufen.

Hinweis: Es ist ratsam, keine Klarspuler zu verwenden. Die Reinigung des Filters sollte getrennt von Geschirr und Kuchenutensilien erfolgen. Bürsten Sie den Filter vorsichtig mit einer weichen Bürste ab. Wenden Sie nicht zu viel Druck an, damit der Filter nicht beschädigt wird. Der Filter kann grau ausbleichen. Dies ist normal und wird nicht von der Garantie abgedeckt.

Aktivkohlefilter austauschen

Wechseln Sie alle 3 bis 6 Monate den Aktivkohlefilter aus (siehe Abschnitt: „Aktivkohlefilter einbauen (optional)").

Lampe austauschen

• Die Lampearf nur von einer qualifizierten Elektrofachkraft ausgetaucht werden.
• Trennen Sie vor dem Öffnen des Geräts alle Stromanschlüsse.
• Es besteht Verbrennungsgefahr! Lassen Sie die Lampe immer abkühlen, bevör Sie sie auswechseln.
• Verwenden Sie immer Handschuhe oder ein Tuch, um direkten Kontakt mit ihren Handen zu vermeiden. Direkter Kontakt kann die Lebensdauer der Lampe verstürzen.
• Ersetzen Sie die Lampe durch eine Lampe des gleichen Typs und mit derselben Amperezahl.

Hinweis: Denken Sie daran, nach dem Einsetzen der neuen Lampe alles wieder zu befestigen und alle Schrauben in derselben Position zu fixieren.

DEMONTAGE DER DUNSTABZUGSHAUBE

1. Vergewissern Sie sich, dass der Ein/Aus-Schalter in der Stellung „0" steht.
2. Ziehen Sie den Netzstecker aus der Wandsteckdose.
3. Nehmen Sie die Dunstabzugshaube von der Wand oder dem Schrank ab.
4. Nehmen Sie die Filter hereaus. Entsorgen Sie die Filter bei einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten.
5. Entfernen Sie den Motor. Entsorgen Sie den Motor bei einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten.
6. Entsorgen Sie den Rest der Dunstabzugshaube bei ihrer ortlichen Recyclingstelle.

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Geblasedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Geblasedrehzahl ist,esto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wahlen Sie rechtzeitig eine höhere Gebländredrehzahl. Wenn sich der Kochdampf bereits in der Kuche verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benöttigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sieihn ggf. aus, um die Effektivität des Luftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

FEHLERBEHEBUNG

• Reparaturen an der Elektrik)durfen nur von einer qualifizierten Elektrofachkraft durchgefuhrt werden, wobei die örtlichen Vorschriften zu beachten sind. Wenden Sie sich im Zweifelsfall an den Hersteller, Kundendienst oder einen autorisierten Fachbetrieb.
• Trennen Sie alle Stromanschlüsse, bevor Sie das Gerät öffnen.

Fehler Mögliche Ursache	Lösung
Das Licht ist an, aber der Motor lauft nicht.	Die Luftung ist blockiert.	Schalten Sie das Gerät aus und setzen Sie es durch qualifizierte Fachkräfte reparieren.
	Der Motor ist beschädigt.
Das Licht ist aus und der Motor lauft nicht.	Das Lampe ist kaputt. Ersetzen Sie die Lampe.
	Der Stecker ist lose. Stecken	Sie den Stecker fest in die Steckdose.
Das Gehäuse vibriert. Das	Rotorblatt des Lüfters ist beschädigt.	Schalten Sie das Gerät aus und setzen Sie es durch qualifizierte Fachkräfte reparieren.
	Der Motor sitzt nicht fest.
	Das Gerät wurde nicht richtig an der Halterung aufgehängt.	Nehmen Sie die Dunstabzugshaube ab und vergewissern Sie sich, dass sich die Halterung an der richtigen Position befindet.
Die Luft wird nicht richtig abgesaugt.	Der Abstand zwischen Herd und Abzugshaube ist zu groß.	Verringern Sie den Abstand auf 65-75 cm.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestruchenen Mülltonne (WEEE-Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern sie nicht das WEEE-Symbol/TRagen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronik gerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschrankt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich "Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer außeren Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Website auszuwahlen.
6. Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthalt (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte konnen Sie verlangern, indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stättdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Hiermit erklart Chal-Tec GmbH, dass der Funkanlageotyp [Bezeichnung] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use. Berlin/10046411

Produktdatenblatt

Delegierte Verordnung (EU) Nr. 65/2014

Name oder Warenzeichen des Lieferanten Klarstein
Modellkennung 10046411
Jährlicher Energieverbrauch 27,6 kWh/Jahr
Energieeffizienzklasse A++
Fluidynamische Effizienz 38,4
Klasse für die fluidodynamische Effizienz A
Beleuchtungseffizienz 52,0 lx/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad 67,8 %
Klasse für den Fettabscheidegrad D
Luftstrom (bei minimaler Geschwindigkeit im Normalbetrieb)	329 m³/h
Luftstrom (bei maximaler Geschwindigkeit im Normalbetrieb)	542 m³/h
Luftstrom (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	679 m³/h
A-bewertete Luftschallemissionen (bei minimaler Geschwindigkeit im Normalbetrieb)	52 dB
A-bewertete Luftschallemissionen (bei maximaler Geschwindigkeit im Normalbetrieb)	64 dB
A-bewertete Luftschallemissionen (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	68 dB
Leistungsaufnahme im Aus-Zustand (W) 0,45 W
Leistungsaufnahme im Bereitschaftszustand (W) 0,75 W

Das Modell wurde auf dem Unionsmarkt in Verkehr gebracht, und bzw. dem 01/09/2024.

EPREL-Eintragungsummer 2116756

Lieferant: Chal-Tec GmbH (Bevollmächtigter)

Kundenbetreuung:

Delegierte Verordnung (EU) Nr. 65/2014

Name oder Warenzeichen des Lieferanten Klarstein
Modellkennung 10046412
Jährlicher Energieverbrauch 26,0 kWh/Jahr
Energieeffizienzklasse A++
Fluidynamische Effizienz 38,6
Klasse für die fluidodynamische Effizienz A
Beleuchtungseffizienz 43,0 lx/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad 69,2 %
Klasse für den Fettabscheidegrad D
Luftstrom (bei minimaler Geschwindigkeit im Normalbe-trieb)	348 m³/h
Luftstrom (bei maximaler Geschwindigkeit im Normalbe-trieb)	564 m³/h
Luftstrom (bei Betrieb auf der Intensivstufe oder Schnell-laufstufe)	689 m³/h
A-bewertete Luftschallemissionen (bei minimaler Ge-schwindigkeit im Normalbetrieb)	52 dB
A-bewertete Luftschallemissionen (bei maximaler Ge-schwindigkeit im Normalbetrieb)	64 dB
A-bewertete Luftschallemissionen (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	67 dB
Leistungsaufnahme im Aus-Zustand (W) 0,45 W
Leistungsaufnahme im Bereitschaftszustand (W) 0,75 W

Das Modell wurde auf dem Unionsmarkt in Verkehr gebracht, und bzw. dem 01/09/2024.

EPREL-Eintragungsnumber 2116767

https://eprel.ec.europa.eu/qr/2116767

Lieferant: Chal-Tec GmbH (Bevollmachtigter)

Website:

Kundenbetreuung:
