BEDIENUNGSANLEITUNG AC Palermo 22K Wood's

Die Marke Wood wurde von der Familie Wood vor über 65 Jahren in der kanadischen Stadt Guelph, Ontario, ins Leben gerufen. Dort nahm Wood 1950 die Entwicklung und Herstellung von Luftentfeuchtern auf. Seitdem hat Wood mehreren hunderttausend Haushalten geholfen, Schäden durch Schimmelfeuchtigkeit zu verhindern und sauberere Luft zu genießen. Unsere tragbaren Klimaanlagen eignen sich für den Einsatz in den meisten Klimazonen, in denen die Leistung auch bei unterschiedlichen Temperaturen und Feuchtigkeitswerten gut ist. Die Geräte werden mit guten Ergebnissen in feuchten Räumen wie Wohnzimmern, Büros oder Schlafzimmern eingesetzt. Die Menge der vom Gerät beseitigten Warmluft hängt von Temperatur, Luftfeuchte und Standort ab. Auch externe Wetterbedingungen wirken sich auf die Trocknungsleistung aus.

Die Klimaanlagen von Wood sind betriebssicher und für einen langjährigen Dauerbetrieb ausgelegt.

WIE FUNKTIONIERT DIE KLIMAANLAGE?

Niedriger Druck sorgt für kalte Luft. Das Hauptelement der Klimaanlage ist ein Kältemittel, das unter niedrigem Druck in Gas umgewandelt wird. Dieser Prozess „erzeugt Kälte“, die nach innen geleitet wird, während die warme Luft am Eindringen gehindert wird. Ein flüssiges Kältemittel wird über ein Expansionsventil in ein Rohr geleitet, in dem der Druck niedrig ist.

Das Kältemittel verdunstet und verwandelt sich in ein Gas. Dieser Prozess absorbiert Wärme aus der Umgebung und das Rohr wird gekühlt.

Ein Lüfter leitet die kalte Luft in den Raum. Das Gas wird durch einen Kompressor geleitet, der den Druck erhöht und das Gas in Flüssigkeit umwandelt.

Dabei wird Wärme freigesetzt, die in Rohre auf der gegenüberliegenden Seite geleitet und von einem Lüfter verteilt wird. Ein Thermostat schaltet das Gerät ab, wenn die Raumluft kalt genug ist.

1. SICHERHEITSHINWEISE

Brennbares Material. Dieses Gerät enthält R290/ Propan, ein brennbares Kältemittel.

Diesem Handbuch sind die Sicherheitshinweise zu entnehmen.

Lesen Sie das technische Handbuch.

Lesen Sie die Bedienungsanleitung.

SICHERHEITSHINWEISE

Vor der Installation und Nutzung des Geräts sind die beiliegenden Anleitungen sorgfältig zu lesen. Bei Verletzungen oder Sachschäden aufgrund einer unsachgemäßen Installation übernimmt der Hersteller keine Haftung. Die Anleitung ist zusammen mit dem Gerät aufzubewahren, damit man jederzeit darin nachschlagen kann.

Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG

Gefahr von Verletzungen und Dauerinvalidität.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie in der sicheren Handhabung der Geräte unterwiesen wurden und die damit verbundenen Gefahren verstehen bzw. unter entsprechender Aufsicht

stehen.

Kinder nicht mit dem Gerät spielen lassen!

Kinder unter 3 Jahren sind vom Gerät fernzuhalten, sofern sie nicht ständig beaufsichtigt werden.

Sämtliches Verpackungsmaterial von Kindern fernhalten.

Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Allgemeine Sicherheitshinweise

Dieses Gerät ist für den Einsatz in Haushaltsbereichen und ähnlichen Umfeldern vorgesehen, z. B.: Familienzimmer, Wohnzimmer, Küchenbereiche der Mitarbeiter in Geschäften, Büros und anderen Arbeitsbereichen. Das Typenschild befindet sich auf der Seite oder Rückseite der Klimaanlage. Lüftungsöffnungen dürfen nicht überdeckt werden.

Als Abtauhilfen dürfen keine mechanischen oder sonstigen Geräte, sondern ausschließlich die vom Hersteller empfohlenen Vorrichtungen verwendet werden.

Das Gerät nicht in Räumen mit in Betrieb befindlichen Zündquellen (z. B. offene Flammen, Betriebsgasgeräte, elektrische Betriebsheizungen) lagern. Das Gerät nicht anstechen oder verbrennen.

Kältemittel können geruchlos sein. Gerät nicht mit Wasserstrahl oder Dampf reinigen. Gerät mit einem feuchten, weichen Tuch reinigen. Nur neutrale Reinigungsmittel benutzen. Keine Scheuermittel, Schmirgelschwämme, Lösungsmittel oder Metallgegenstände verwenden. Bei einem Schaden am Netzkabel muss der Austausch aus Sicherheitsgründen durch den Hersteller, ein offizielles Servicezentrum oder Fachpersonal erfolgen.

SICHERHEITSHINWEISE Installation WARNUNG

Das Gerät darf nur von einer entsprechend qualifizierten Person installiert werden. Die Verpackung ist restlos vom Gerät zu entfernen. Ein beschädigtes Gerät darf weder installiert noch verwendet werden. Lagerung, Installation und Betrieb des Geräts sind nur in Räumen mit einer Mindestfläche von 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). zu- lässig. Die beiliegende Installationsanleitung ist zu befolgen. Das Gerät ist schwer – Vorsicht beim Transport und beim Umstellen. Immer Schutzhandschuhe tragen. Kältemittel können geruchlos sein.

Darauf achten, dass die Luft ungehindert um das Gerät zirkulieren kann. Vor dem Netzanschluss mindestens 4 Stunden mit aufrecht stehendem Gerät warten. In dieser Zeit kann das Öl zurück in den Kompressor fließen. Gerät nicht in der Nähe von Radiatoren und anderen Wärmequellen betreiben. DAs Gerät nicht an einem Ort mit direkter Sonneneinstrahlung aufstellen.

Elektrischer Anschluss

Brand- und Stromschlaggefahr. Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Darauf achten, dass die elektri- schen Angaben auf dem Typen- schild mit dem Netzanschluss übereinstimmen. Sollte das nicht der Fall sein, wenden Sie sich an eine Elektrofachkraft. Der Anschluss muss an eine sachgerecht installierte, VDE- zugelassene Steckdose erfolgen.

Multistecker-Adapter und Verlängerungskabel sind unzulässig. Darauf achten, dass die elektrischen Komponenten (z.B. Netzstecker, Netzkabel) nicht beschädigt werden. Falls ein elektrisches Bauteil ausgetauscht werden muss, ein Autorisiertes Servicezentrum oder einen Elektriker beauftragen. Das Netzkabel muss durchgehend unterhalb der Steckdose verlegt werden. Das Gerät erst nach der Aufstel- lung am endgültigen Betriebsort an die Steckdose anschließen. Der Netzstecker muss jederzeit zugänglich sein. Zum Trennen der Stromversorgung nicht am Netzkabel ziehen. Immer direkt am Netzstecker ziehen. Dieses Gerät benötigt mindestens 25 A Strom, um seinen Kompressor zu betreiben. Um zu vermeiden, dass der Strom im Haushalt ausfällt, verwenden Sie bitte kein Verlängerungskabel für dieses Gerät.

Betrieb

WARNUNG

Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr! Gerät nur innerhalb der angegebenen Spezifikationen betreiben und keine Veränderungen am Gerät vornehmen. Darauf achten, dass der Kältemittelkreislauf nicht beschädigt wird. Der Kreislauf enthält das umweltverträgliche Erdgas Propan (R290). Es ist brennbar. Sollte der Kältemittelkreislauf beschädigt werden, sofort sicherstellen, dass es im Raum weder offenes Feuer noch Zündquellen gibt. Den Raum lüften. Keine brennbaren Produkte oder nasse Gegenstände, die mit brennbaren Produkten benetzt sind, auf das Gerät oder in dessen

Nähe stellen. Betreiben Sie dieses Gerät in einer Umgebung von 35°C oder weniger. Reinigen Sie den Luftfilter regelmäßig, um die optimale Kühleffizienz zu erzielen. Wenn das Gerät abgeschaltet ist, warten Sie bitte mindestens 3,5 Minuten, bevor Sie es wieder einschalten, um eine Beschädigung des Kompressors zu vermeiden. Beim Einschalten des Geräts läuft die Lüftung an, aber der Kompressor startet erst, nachdem die Kühlwarnleuchte drei Minuten lang geblinkt hat. Das Klimagerät kann nur an eine Versorgung angeschlossen werden, deren Systemimpedanz nicht höher als 0,219 Ω ist. Falls erforderlich, wenden Sie sich bitte an Ihr Versorgungsunternehmen, um Informationen zur Systemimpedanz zu erhalten.

Entsorgung

WARNUNG

Verletzungsgefahr! Den Netzstecker des Geräts abziehen. Netzkabel abschneiden und entsorgen. Der Kältemittelkreislauf des Geräts ist ozonverträglich. Die Vorgehensweise bei der umweltverträglichen Entsorgung des Geräts ist bei der zuständigen Behörde nachzufragen. Der Teil der Kühleinheit unmittel- bar neben dem Wärmetauscher darf nicht beschädigt werden.

EINRICHTUNG DER KLIMAANLAGE ZUR INSTALLATION

Transport, Kennzeichnung und Lagerung des Geräts

1. Transport von Geräten, die entzündbare Kältemittel enthalten Einhaltung der Transportvorschriften
2. Kennzeichnung des Geräts mit Schildern, Einhaltung der örtlichen Vorschriften
3. Entsorgung von Geräten mit brennbaren Kältemitteln, Einhaltung der nationalen Vorschriften
4. Lagerung von Ausrüstungen/Geräten. Die Lagerung von Ausrüstungen muss in Übereinstimmung mit den Anweisungen des Herstellers erfolgen.
5. Lagerung von verpackter (unverkaufter) Ausrüstung. Der Schutz des Lagerungspakets muss so konstruiert sein, dass eine mechanische Beschädigung des Geräts im Inneren des Pakets nicht zu einem Leck der Kältemittelfüllung führt. Die maximale Anzahl von Geräte, die zusammen gelagert werden dürfen, wird durch örtliche Vorschriften bestimmt.
6. Das Gerät ist so zu lagern, dass es zu keinen mechanischen Schäden kommt.
7. Allgemeiner Arbeitsbereich Das gesamte Wartungspersonal und andere im örtlichen Bereich tätige Personen sind über die Art der auszuführenden Arbeiten zu unterrichten. Arbeiten in beengten Räumen sind zu vermeiden. Der Arbeitsbereich ist abzugrenzen. Es ist im Arbeitsbereich durch die

Kontrolle von entflammbarem Material für Sicherheit zu sorgen.

2. Installation

Wichtig

1. Diese Klimaanlage kann im Innenbereich be- liebig bewegt werden. Das Gerät beim Standort- wechsel in aufrechter Position halten. Die Klimaan- lage ist auf einer ebenen Oberfläche aufzustellen. Diese Klimaanlage nicht in einem Badezimmer oder einem anderen Feuchtbereich installieren oder betreiben.
   Da die tragbare Klimaanlage über Räder verfügt, ist ein Standortwechsel einfach. Wenn es heiß wird, ist die tragbare Klimaanlage einfach in den Raum zu bewegen, damit sie schnell mit der Kühlung des Raumes beginnen kann. Die Klimaanlage arbeitet in einem geschlossenen Bereich am effektivsten. Alle Türen, Fenster und andere Außenöffnungen des Raums schließen. Die Wirksamkeit der Klimaanlage hängt von der Temperatur und der Luftfeuchtigkeit ab.

2. Die Klimaanlage an einem Ort aufstellen, der den Luftstrom durch die Vorderseite des Geräts nicht einschränkt.

3. Eine Klimaanlage in einem Raum hat wenig oder gar keine

Wirkung beim Trocknen eines angrenzenden geschlossenen Lagerbereichs wie z. B. in einem

Schrank, es sei denn, es ist eine ausreichende Luftzirkulation in und aus dem Bereich heraus vorhanden. Eine tragbare Klimaanlage leitet die Wärme aus dem Gerät über einen Lüftungsschlauch durch ein Fenster oder Abluftventil ab.

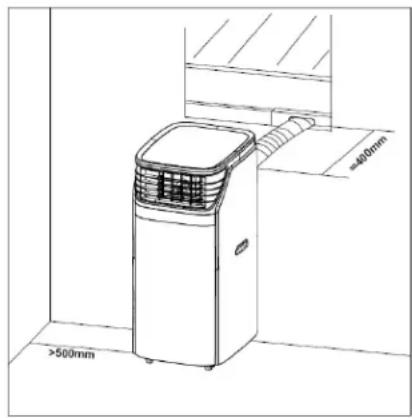

1. Verlängern Sie den Abluftschlauch auf

eine Länge von nicht mehr als 400 mm. Der Abluftschlauch muss parallel gehalten werden und darf nicht nach oben oder unten gekrümmt werden.

1. Zwischen Klimaanlage und nächstgelegenem Objekt sollte ein Mindestabstand von 50 cm vorhanden sein. Siehe Beispiel in der Abbildung.

2. Wenn dieses Gerät abzutauen beginnt, wird das Wort „DF“ auf der LED angezeigt

3. Produktbeschreibung

A

1. Abluftschlauch
2. Fensteranschluss
3. Fensterbausatz
4. Dübel
5. Batterien
6. Fernbedienung
7. Anschluss für Kühlluftauslass (optional)

B

1. Produktansichten

C

1. Kühlluftauslass
2. Bedienfeld
3. Runder Adapter (Ende)
4. Abluftschlauch
5. Griff auf der rechten Seite
6. Heißluftauslass
7. Ablaufloch oben
8. Kühlluft-Ansauggitter
9. Griff auf der linken Seite
10. Heißluft-Ansauggitter
11. Ablaufloch unten

D

1. Produktansicht von hinten

E

1. Produkt-Draufsicht

F

1. EINSCHALTTASTE
2. FUNKTION
3. TEMPERATUR-EINSTELLTASTE (AUF)
4. TEMPERATUR-EINSTELLTASTE (AB)
5. LED ANZEIGE
6. DREHZAHL
7. PROGRAMMIERBARE ZEITSCHALTUHR
8. SCHLAFSTEUERUNGSFUNKTION
9. SCHWENKEN
10. ALARM

G

1. Ansicht Entladung des Luftfilters

H

1. Schematische Darstellung der Filtersiebreinigung

|

1. POWER——Ein/Aus-Schalter

2. FUNC——Funktion „MODUS“-Wahlschalter

3. TIMER——Stundenprogrammierung

4. AUTO——Automatische Lüfterdrehzahl

5. HI——Hohe Lüfterdrehzahl

6. MID——Mittlere Lüfterdrehzahl

7. LOW——Niedrige Lüfterdrehzahl

8. SLEEP——Nachtbetriebsschalter

9. TEMP.——Temperaturauswahl

10. SWING——Schwenken

J

1. Installation der Fernbedienung. Verwenden Sie nur 2 AAA 1,5 V-Batterien

K

1. Drehen Sie den Abluftschlauch in den Schlauchverbinder.

L

1. Einführung in den Einbau der Abluftschlauchinstallation

M

1. Installation Fensterschieber-Bausatz

N

1. Steckbohrung für Fensterbausatz

O

1. Abbildung des Wasserauslasses

FUNKTION DER BETRIEBSARTEN UND INSTALLATIONSBESCHREIBUNGEN

A. Zubehör

Überprüfen Sie nach dem Auspacken, ob das oben genannte Zubehör enthalten ist, und überprüfen Sie dessen Zweck in der Installationseinleitung dieser Anleitung. Der Anschluss für den Kühlluftauslass ist optional.

B. Mobile Klimaanlage

J. Aussehen und Funktion der Fernsteuerung.

Hinweise: - Lassen Sie die Fernbedienung nicht fallen. - Stellen Sie die Fernbedienung nicht an einem Ort auf, der direktem Sonnenlicht ausgesetzt ist.

M. Einführung in die Bedienung

Vor Beginn der Arbeiten in diesem Abschnitt:

1) Suchen Sie einen Ort, in dessen Nähe es eine Stromversorgung gibt.
2) Bringen Sie den Abluftschlauch an, und passen Sie die Fensterposition an.
3) Ablassschlauch gut anschließen (nur bei Verwendung des Heizmodells);
4) Stecken Sie das Netzkabel in eine geerdete Steckdose 220\~240 VAC / 50 Hz;
5) Drücken Sie die Taste POWER, um die Klimaanlage einzuschalten.

K&L. Einführung in die Installation des Abluftschlauchs

A) Vorübergehende Installation

1. Drehen Sie den Abluftschlauch in den Schlauchverbinder und den Auslass an der Rückseite des Klimageräts.

2. Führen Sie das andere Ende des Abluftschlauchs zur nahen Fensterbank.

N. Installation des Fensterschieber-Satzes Die Installation des Fensterschieber-Satzes ist meistens „horizontal“ und „vertikal“. Überprüfen Sie, wie in Abb.5 und Abb.5a dargestellt, vor dem Einbau die minimale und maximale Größe des Fensters.

1. Installieren Sie den Fensterschieber-Satz in das Fenster;
2. Passen Sie die Länge des Fensterschieber-Satzes entsprechend der Fensterbreite oder -höhe an und befestigen Sie ihn mit dem Dübel;
3. Den Schlauch für den Fensteranschluss in das Loch des Fenster-Satzes führen.

O. Alarmfunktion für vollen Wassertank Der innere Wassertank in der Klimaanlage

hat einen Wasserstand-Sicherheitsschalter, der den Wasserstand kontrolliert. Wenn der Wasserstand eine bestimmte Höhe erreicht hat, leuchtet die Anzeigeleuchte für den vollen Wassertank auf. (wenn der Wassertank voll ist, entfernen Sie den Gummistopfen an der Unterseite des Geräts, um das gesamte Wasser wird nach außen abzulassen)

Es ist sehr wichtig, dass der Filter regelmäßig gereinigt wird; andernfalls kann sich Kapazität der Klimaanlage verringern und das Gerät ernsthaft beschädigt werden.

1) Vor der Reinigung muss das Gerät unbedingt von der elektrischen Stromversorgung getrennt werden;
2) Verwenden Sie zum Reinigen des Geräts kein Benzin oder andere Chemikalien;
3) Das Gerät nicht direkt waschen;
4) Wenn die Klimaanlage beschädigt ist, wenden Sie sich bitte an den Händler oder die Reparaturwerkstatt.

1. Luftfilter

-Wenn der Luftfilter durch Staub/Schmutz verstopft, ist der Luftfilter alle zwei Wochen zu reinigen.

- Ausbau

Öffnen Sie das Lufteinlassgitter und entnehmen Sie den Luftfilter.

-Reinigung

Reinigen Sie den Luftfilter mit neuralem Reinigungsmittel in lauwarmem Zustand (40°C) und trocknen Sie ihn im Schatten. -Einbau

Setzen Sie den Luftfilter in das Ansauggitter ein und setzen Sie die Komponenten wieder ein wie sie waren.

1. Reinigen der Oberfläche der Klimaanlage. Zuerst die Oberfläche mit einem neutralen Reinigungsmittel und einem feuchten Tuch reinigen und dann mit einem trockenen Tuch abwischen. E. Vor Gebrauch

Überprüfen Sie, ob der Abluftschlauch richtig montiert wurde. Vorsichtsmaßnahmen bei Kühlen und Entfeuchten: - Bei der Verwendung von Kühl- und Entfeuchtungsfunktionen ist ein Intervall von min-

destens 3 Minuten zwischen jeder Betätigung der EIN/AUS-Taste einzuhalten.
-Stromversorgung entspricht den Anforderungen.
-Die Steckdose ist für Wechselstrom geeignet.
-Eine Steckdose darf nicht mit anderen Geräten geteilt werden.
-Die Stromversorgung ist 220-240 VAC, 50 Hz
Wenn nicht eingesteckt: Alle Tasten und Anzeigeleuchten sind nicht sichtbar.
Wenn eingesteckt: Die Anzeigeleuchte der Einschalttaste und der Zeitschaltuhr-Taste leuchtet halb auf

1. EINSCHALTTASTE

Drücken, um das Gerät „EIN“- oder „AUS“-zuschalten

1. FUNKTION

Drücken Sie diese Taste, um Kühlen, Entfeuchten oder Belüften zu wählen.

1. TEMPERATUR-EINSTELLTASTE (AUF)

Während der Kühlfunktion: Diese Taste erhöht die voreingestellte Temperatur bei jedem Tastendruck um 1°C, wobei die Höchstgrenze 30°C beträgt.

Während der Zeitschaltuhr-Funktion: Erhöhung der Zeitschaltuhr-Zeit: Diese Taste erhöht die Zeit bei jedem Drücken um 1 Stunde und erhöht damit den Zyklus.

1. TEMPERATUR-EINSTELLTASTE (AB)

Während der Kühlfunktion: Diese Taste senkt die voreingestellte Temperatur bei jedem Tastendruck um 1°C, wobei die Untergrenze 17°C ist.

Während der Zeitschaltuhr-Funktion: Verringern der Zeitschaltuhr-Zeit. Diese Taste verkürzt die Zeit bei jedem Drücken um 1 Stunde und verringert damit den Zyklus.

1. LED ANZEIGE

Die Anzeige zeigt die aktuell eingestellte Temperatur oder die Zeitschaltuhr-Einstellung an. Wenn die eingestellte Temperatur oder die Zeitschaltuhr verstellt wird, wird die neue Einstellung angezeigt, und die Anzeige zeigt wieder die aktuell eingestellte Temperatur an.

※ Die Anzeige wird auch zum Anzeigen von Fehlercodes verwendet, falls ein Fehler auftritt. Siehe FEHLERCODES.

FUNKTION DER BETRIEBSARTEN UND INSTALLATIONSBESCHREIBUNGEN

DE

6. DREHZAHL

Kühlung: Stellen Sie Lüfterdrehzahl durch Drücken entweder auf LOW (niedrig), MEDIUM (mittel), HIGH (hoch) oder AUTO (automatisch) ein. Wenn „AUTO“ gewählt wird, wird entsprechend dem Unterschied zwischen der eingestellten Temperatur und der Umgebungstemperatur automatisch „HIGH“ (hoch) oder „MEDIUM“ (mittel) oder „LOW“ (niedrig) gewählt. Lüfter: Stellen Sie Lüfterdrehzahl durch Drücken entweder auf LOW (niedrig), MEDIUM (mittel), HIGH (hoch) oder AUTO (automatisch) ein.

Hinweis: Bei der Entfeuchtungsfunktion ist diese Taste deaktiviert, da das Gerät so definiert ist, dass es im Entfeuchtmodus mit niedriger Drehzahl arbeitet.

7. PROGRAMMIERBARE ZEITSCHALTUHR

EIN/AUS-Taste für die Programmierbare Zeitschaltuhr. ZEITSCHALTUHR EIN: Die Zeitschaltuhr dient zum automatischen Einschalten des Geräts nach Ablauf der eingestellten Zeit.

1) Drücken Sie im Bereitschaftszustand die „TIMER“-Taste, um die gewünschte Zeit einzustellen.

2) Sobald die eingestellte Stunde abge- laufen ist, schaltet sich das Gerät automa- tisch ein.

3) Drücken Sie die „POWER“-Taste vor Ablauf der Zeit, um die Einstellzeit abzubrechen und das Gerät schaltet sich ein.

4) Sie können die Funktion und die Lüfter-drehzahl während der Einstellung der Zeitschaltuhr einstellen.

ZEITSCHALTUHR AUS:

Die Zeitschaltuhr dient zum automatischen Ausschalten des Geräts nach Ablauf der ausgestellten Zeit.

1) Drücken Sie während des Betriebs die „TIMER“-Taste, um die gewünschte Zeit einzustellen.

2) Sobald die eingestellte Stunde abge- laufen ist, schaltet sich das Gerät automa- tisch aus.

3) Drücken Sie die „POWER“-Taste vor Ablauf der Zeit, um die Einstellzeit abzubrechen und das Gerät schaltet sich aus.

8. SCHLAFSTEUERUNGSFUNKTION

1) Drücken Sie im Kühlmodus die SLEEP-

Taste, um die Temperatur einzustellen. Sie steigt nach einer Stunde um 1° und maximal um 2° nach 2 Stunden.

2) Durch erneutes Drücken der SLEEP-Taste wird die Einstellung abgebrochen.

9. SCHWENKEN

Drücken Sie diese Taste, um die Lamellen am Luftauslass zu schwenken. Der Vorgang stoppt, wenn diese Taste erneut gedrückt wird.

10. ALARM

Wenn der Wassertank voll ist, wird auf dem Anzeigefeld „E4“ angezeigt. Um den Betrieb wieder aufzunehmen, entfernen Sie die Gummikappe des Ablassschlauchs, um zunächst das Wasser abzulassen. Die Warnung „E4“ verschwindet nach dem Ablassen, und Sie können das Gerät durch Drücken der POWER-Taste wieder einschalten.

Wartung

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie keine Lösungsmittel oder starken Reinigungsmittel, da dies die Oberfläche des Geräts beschädigen könnte.

Service

Wenn die Klimaanlage gewartet werden muss, müssen Sie sich zunächst an Ihren nächsten Händler wenden. Für alle Garantieansprüche ist ein Kaufnachweis erforderlich.

Lagerungsvorschriften

Lagerung am Jahreszeitende

1) Schrauben Sie den Ablassdeckel ab und ziehen Sie den Stopfen heraus, um das Kondenswasser vollständig abzulassen.

2) Lassen Sie das Gerät einen halben Tag lang im Gebläsemodus laufen, um das Innere des Geräts vollständig zu trocknen, damit es nicht schimmelt.

3) Schalten Sie das Gerät aus, ziehen Sie den Stecker heraus, wickeln Sie das Netz-kabel um die Kabelwickelsäule, stecken

Sie den Stecker in das Universalbefestigungsloch an der Rückseite des Geräts, und bringen Sie den Wasserstopfen und die Ablassabdeckung wieder an.

4) Entfernen Sie die Wärmeabluftschlauchbaugruppe, reinigen Sie sie und bewahren Sie sie ordnungsgemäß auf.

5) Verpacken Sie das Klimagerät ordnungsgemäß mit einer weichen Plastiktüte und stellen Sie es an einem trockenen Ort mit geeigneten Maßnahmen gegen Staub ab, und halten Sie das Gerät von Kindern fern.

6) Nehmen Sie die Batterien aus der Fernbedienung heraus und bewahren Sie sie ordnungsgemäß auf.

Hinweis:

Stellen Sie sicher, dass das Gerät an einem trockenen Ort gelagert wird. Alle Zubehörteile der Einheit sind zusammen und ordnungsgemäß

geschützt aufzubewahren.

Netzkabelhalter und Universalsteckdose schützen das Netzkabel gut. Intelligent, umweltfreundlich und energiesparend mit selbstverdampfendem Kühlsystem.

24-Stunden-Timer-Funktion, einzigartige Ein/Aus-Erinnerungsmusik.

3,5-minütiger verzögerter Neustartschutz für den Kompressor und andere mehrfache Schutzfunktionen.

PROBLEM URSACHE BEHEBUNG
Das Gerät kann nicht gestartet werden.	Ausfall der StromversorgungWassertank voll und SymbolbeleuchtungUmgebungstemperatur zu niedrig oder zu hoch.Die Raumtemperatur ist im Kühlbetrieb niedriger bzw. im Heizbetrieb höher als die Solltemperatur.	Das Gerät an eine stromführende Steckdose anschließen und einschalten.Das im Gerät vorhandene Wasser ablassen.Es wird empfohlen, dieses Gerät von 8 bis 35 Grad Celsius einzusetzenÄnderung der Solltemperatur
Schlechte Kühleistung	Direkte SonneneinstrahlungDie Türen und Fenster sind offen, der Raum ist überfüllt oder es gibt andere Wärmequellen.Filter verschmutzt.Luftzufuhr oder Luftausgang verstopft.	Den Fenstervorhang schließen.Die Tür und das Fenster schließen und andere Wärmequellen entfernen.Das Filternetz reinigen oder austauschen.Die Verstopfung beseitigen.
Hoher Geräuschpegel	Das Gerät steht auf einer unebenen Fläche.	Das Gerät an einem flachen und stabilen Ort aufstellen (dies kann Lärm reduzieren).
Der Kompressor funktioniert nicht.	Auslösung des Überhitzungsschutzes Warten, bis die Temperatur wieder gesunken ist, dann wird das Gerät automatisch wieder eingeschaltet.
Die Fernbedienung funktioniert nicht.	Zu große EntfernungDie Fernbedienung war nicht auf den Signalempfänger des Geräts ausgerichtet.Die Batterien liefern keinen Strom.	Die Fernbedienung in die Nähe der Klimaanlage bringen und die Funkverbindung am Signalempfänger des Geräts sicherstellen.Die Batterien austauschen.
Bei Problemen mit dem Luftentfeuchter siehe Fehlerbehebung weiter unten. Wenn keine der nachstehend aufgeführten Maßnahmen den gewünschten Erfolg bringt, ist der Händler um Warlung der Klimaanlage zu bitten.

Fehlercodes URSACHE BEHEBUNG
E1 Code Elektrischer Kurzschluss sowohl am Temperatursensor als auch an der Leiterplatte		Wenden Sie sich zur Reparatur an einen Elektriker
E2 Code Elektrischer Kurzschluss des Temperaturfühlers Kupferrohr und Leiterplatten-Verkabelung		Wenden Sie sich zur Reparatur an einen Elektriker
E4 Code	Zeigt an, dass der Wassertank voll ist oder der Kontakt mit dem Netzstecker ist schlecht	Der Benutzer muss den Gummistopfen, der sich an der Unterseite des Geräts befindet, herausziehen, um das Wasser abzulassen. Oder es ist zu prüfen, ob der Netzstecker gut sitzt

Garantien

2 Jahre Verbrauchergarantie auf Produktionsfehler. Es ist zu beachten, dass die Garantie nur bei Vorlage der Quittung gilt. Die Garantie gilt nur, wenn das Produkt in Übereinstimmung mit den Anweisungen und Sicherheitshinweisen in diesem Handbuch verwendet wird. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Handhabung des Produkts verursacht werden.

HINWEIS: Die 2-Jahres-Garantie gilt nur für Verbraucher und nicht bei gewerblicher Nutzung des Geräts.

HINWEIS:

Registrieren Sie sich bei www.warranty-woods.com. Dort erfahren Sie, wie Sie eine erweiterte Garantie erhalten. Weitere Informationen finden Sie unter www.woods.se/de.

Empfohlene Betriebsgrenzwerte

Die beste

Betriebsumgebungstemperatur für die Kühlung beträgt 17-35 °C. Spezifikation der Sicherung: 5ET oder SMT, 3,15A, 250VAC.

TECHNISCHE DATEN	Palermo 18K Palermo 22K
Kühlleistung 5,3 KW 6,5 KW
Stromverbrauch	2,030 KW	2,500 KW
Umluftleistung: 850 m3/h	900 m3/h
Energieklasse	A	A
Entfeuchtung	90 L/24 h	120 L/24 h
Temperatureinstellung	17-30 °C	17-30 °C
Betriebstemperatur	16-31 °C	16-31 °C
EER	2,6	2,6
Kältemittel	R290/264g	R290/369g
Geräuschpegel in Dezibel	65dB	65dB
Gewicht	51 kg/57 kg	52 kg/58 kg
Abmessungen in mm, L x B x H	540 x 695 x 1140	540 x 695 x 1140

*Technische Änderungen und Verbesserungen vorbehalten. Alle Angaben sind Richtwerte und können aufgrund von äußeren Einflüssen wie Temperatur, Belüftung und Luftfeuchtigkeit variieren.

*Gebrauchte Batterien dürfen nicht im Hausabfall entsorgt werden, weil sie giftige Bestandteile und Schwermetalle enthalten können, die umweltschädlich und gesundheitsschädlich sein können. Geben Sie leere Batterien an eine geeignete Recycling-Einrichtung.

*Mit dieser Kennzeichnung darf das Gerät EU-weit nicht mit dem normalen Haushaltsabfall entsorgt werden. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, ist ein verantwortungsvolles Recycling sicherzustellen und somit die nachhaltige Wiederverwendung materieller Ressourcen zu fördern. Für die Rückgabe des Geräts an uns stehen Rücksendungs- und Sammelsysteme zur Verfügung. Alternativ ist Kontakt zu dem Händler aufzunehmen, bei dem das Produkt gekauft wurde. Die Händler können dieses Produkt einem umweltschonenden Recycling zuführen.

WOOD'S POUR UN AIR INTÉRIEUR PROPRE ET SAIN

8. WERKING NACHTREGELING

3. TEMPERATUURI REGULEERIMISE KLAHV (ÜLES)

4. TEMPERATUURI REGULEERIMISE KLAHV (ALLA)
