BEDIENUNGSANLEITUNG ML-2323 Dörr

Bedienungsanleitung LED LICHT BOX

GB

Instruction manual LED LIGHT BOX

FR

VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR entschieden haben.

Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch.

Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

DÖRR haftet nicht bei Schäden durch unsachgemäßen Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitshinweise.

01 | SICHERHEITSHINWEISE

• Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchtung geeignet.
• Verwenden Sie das Gerät nur mit dem mitgelieferten USB-Kabel. Nach Gebrauch trennen Sie die Licht Box bitte vom PC.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und extremen Temperaturen.
• Benutzen und berühren Sie das Gerät nicht mit nassen Händen.
• Schützen Sie das Gerät vor Stößen und vor Herunterfallen.
• Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren. Kontaktieren Sie bitte Ihren Fachhändler.
• LED Leuchtmittel kann nicht ausgetauscht werden.
• Menschen mit physischen oder kognitiven Einschränkungen sollten das Gerät unter Anleitung und Aufsicht bedienen.
• Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollten einen Mindestabstand von 30 cm einhalten, da das Gerät Magnetfelder erzeugt.
• Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfälle und Erstickung vorzubeugen.
• Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch, um die äußeren Bauteile des Geräts zu reinigen. Vor der Reinigung die Stromverbindung trennen!
• Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf.
• Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ihnen die lokalen Behörden, die für die Entsorgung zuständig sind, zur Verfügung.

02 | PRODUKTBESCHREIBUNG

Die DÖRR LED Lichtboxen ML-2323 und ML-4040 sorgen für schattenfreie und gleichmäßige Ausleuchtung bei der Fotografi e von Produkten und anderen Objekten.

03 | EIGENSCHAFTEN

• 2 LED Stripes mit ultrahellen, langlebigen LEDs (5500K)
• Faltbare Licht Box aus stabilem PP-Bannermaterial
- Druckknopfverschlüsse sorgen für stabilen Halt
- Knitterarme Moosgummi-Hintergründe in schwarz und weiß
- Einfacher und schneller Aufbau
- Kompakt und platzsparend verstaubar
- Inklusive USB-Kabel

04 | TEILEBESCHREIBUNG

01 Druckknopfverschlüsse
02 LED Stripes
02a) Micro USB Anschluss
03 Aufhängungen für Hintergrund
04 USB Kabel mit
04a) Micro USB Stecker
04b) USB-A Stecker
05 Moosgummi Hintergründe mit Aufhängung

Nur Modell Maxi ML-4040:

06 Öff nung (∅ 11 cm) mit Deckel

06 Ω Ω

Seitenteile vorsichtig herausziehen

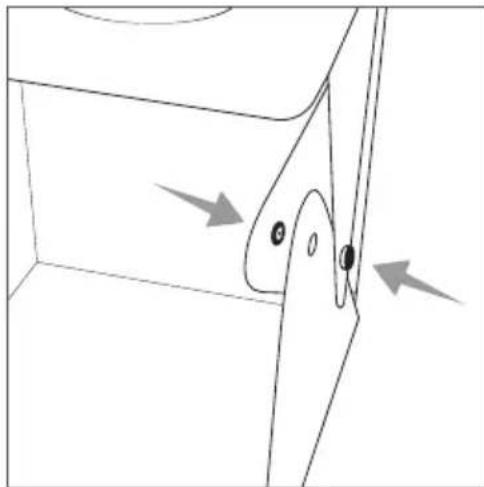

Seitenteile wie abgebildet mit Druckknöpfen (01) verschließen.

ACHTUNG: Druckknöpfe vorsichtig öffnen und schließen – nicht aufreißen!

Moosgummi Hintergrund einhängen

06 | BEDIENUNG

1. Schalten Sie Ihren PC/Laptop ein und lassen ihn ganz hochfahren.
2. Stecken Sie den Micro USB Stecker (04a) in den Micro USB Anschluss der LED Stripes (02).
3. Stecken Sie den USB-A Stecker (04b) an eine freie USB Buchse an Ihrem PC/Laptop. Bei korrekter Verbindung leuchten die beiden LED Stripes.

Nur Modell Maxi ML-4040:

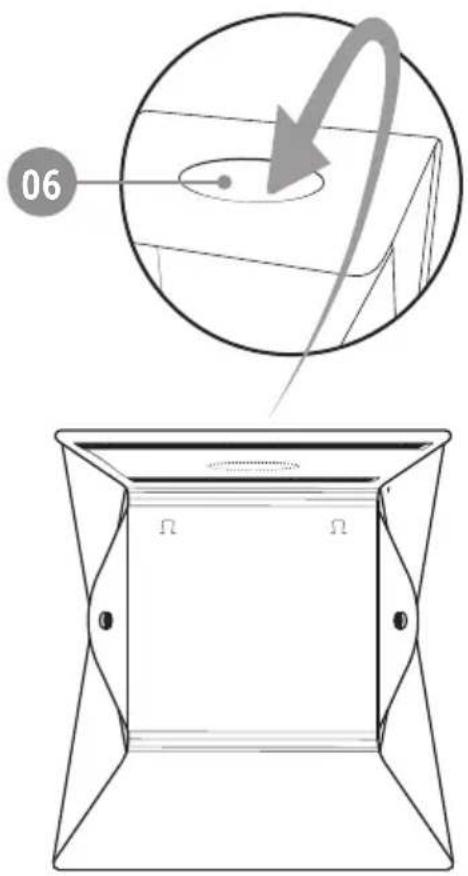

Um ein Objekt von oben zu fotografi eren, entfernen Sie den Deckel und fotografi eren Sie durch die Öffnung (06).

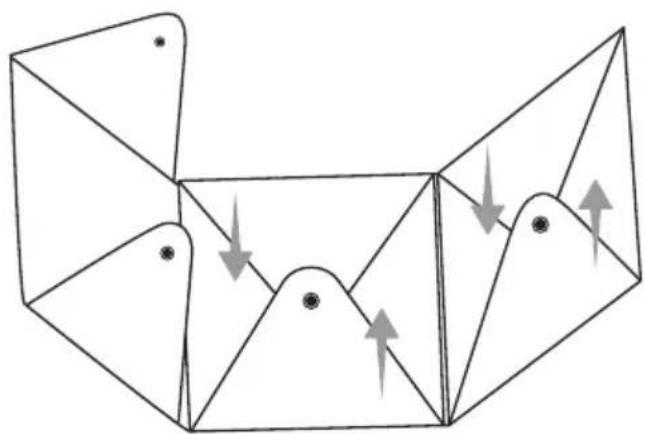

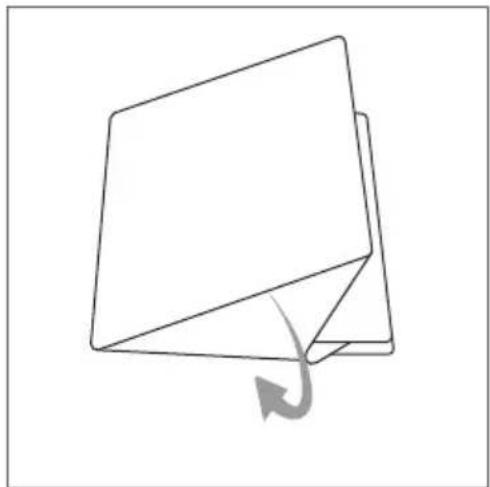

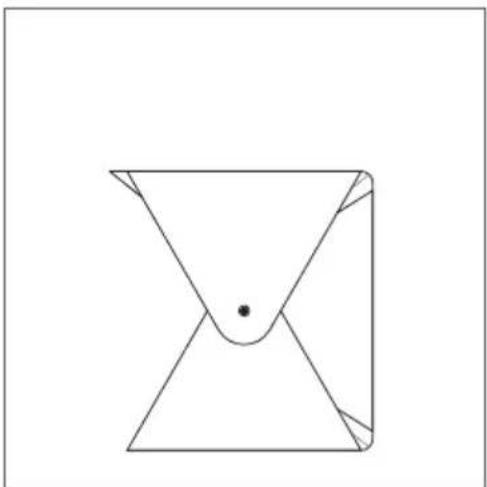

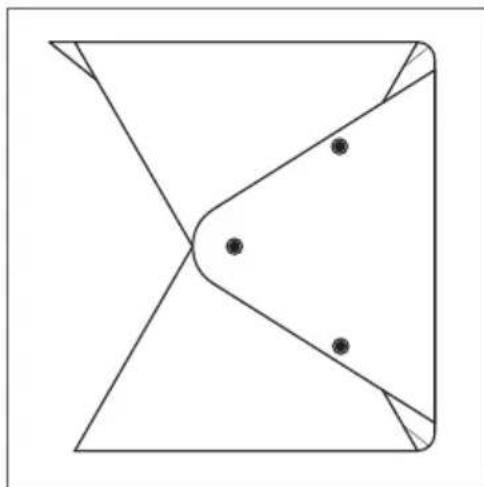

07 | ZUSAMMENKLAPPEN

08 | REINIGUNG UND AUFBEWAHRUNG

Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des Geräts zu reinigen. Vor der Reinigung die Stromverbindung trennen! Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug – bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren fern.

09 | TECHNISCHE DATEN

	Mini ML-2323 Maxi ML-4040
Anzahl LEDs	2x LED Stripes mit je 20 LEDs	2x LED Stripes mit je 35 LEDs
LED Leistung 2x 5 W 2x 5 W
Farbtemperatur ca. 5500 K (Tageslicht) 5500 K (Tageslicht)
Helligkeit ca. 800 Lumen 1400 Lumen
Spannung 5 V	5 V
Stromversorgung	USB 5V 1A	USB 5V 1A
Länge USB Kabel ca.	95 cm	95 cm
Material Licht Box	Polypropylen	Polypropylen
Abmessungen ca.	23 x 23,5 x 22 cm	40 x 41 x 41,5 cm
Transportmaß ca.	23 x 23,5 x 2 cm	40 x 41 x 3 cm
Gewicht ca.	218 g	925 g

10 | LIEFERUMFANG

Mini ML-2323	Maxi ML-4040
1x Licht Box mit 2 LED Stripes1x Moosgummi-Hintergrund weiß1x Moosgummi-Hintergrund schwarz1x USB Kabel1x Staubschutzhülle1x Bedienungsanleitung	1x Licht Box mit 2 LED Stripes1x Moosgummi-Hintergrund weiß1x Moosgummi-Hintergrund schwarz1x USB Kabel1x Tasche1x Bedienungsanleitung

11 | ENTSORGUNG, CE KENNZEICHNUNG

11.1 WEEE HINWEIS

Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo (Mülltonne) auf dem Produkt und auf der Verpackung weist darauf hin, dass das Produkt nicht im normalen Hausmüll entsorgt werden darf. Sie sind dafür verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und sinnvolle Wiederverwertung des Elektroschrottes hilft dabei, sparsamer mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch die Gesundheit der Menschen zu erhalten. Weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.

Dieses Produkt entspricht der europäischen RoHS-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoff e in Elektro- und Elektronikgeräten sowie deren Abwandlungen.

11.3 CE CE KENNZEICHEN

Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen und signalisiert, dass das Gerät die Anforderungen aller für dieses Produkt gültigen EU-Richtlinien erfüllt.

09 | TECHNISCHE DATEN

LED Licht Box ML-4040
Artikel Nr 373386
