BEDIENUNGSANLEITUNG AC Milan 9K Wood's

• Celsius/Fahrenheit

- Swing: On/Off

FÖRE FÖRSTA ANVÄNDNINGEN

1. Bild produktens framsida

C

Die Marke Wood's wurde von der Familie Wood vor über 70 Jahren in der kanadischen Stadt Guelph, Ontario, gegründet. Dort nahm Wood's 1950 die Entwicklung und Herstellung von Luftentfeuchtern auf. Seitdem hat Wood mehreren hunderttausend Haushalten geholfen, Schäden durch Schimmelfeuchtigkeit zu verhindern und sauberere Luft zu genießen. Unsere tragbaren Klimaanlagen eignen sich für den Einsatz in den meisten Klimazonen, in denen die Leistung auch bei unterschiedlichen Temperaturen und Feuchtigkeitswerten gut ist. Die Geräte werden mit guten Ergebnissen in feuchten Räumen wie Wohnzimmern, Büros oder Schlafzimmern eingesetzt. Die Menge der vom Gerät beseitigten Warmluft hängt von Temperatur, Luftfeuchte und Standort ab. Auch externe Wetterbedingungen wirken sich auf die Trocknungsleistung aus.

Die Klimaanlagen von Wood's sind betriebssicher und für einen langjährigen Dauerbetrieb ausgelegt.

WIE FUNKTIONIERT DIE KLIMAANLAGE?

Niedriger Druck sorgt für kalte Luft. Das Hauptelement der Klimaanlage ist ein Kältemittel, das unter niedrigem Druck in Gas umgewandelt wird. Dieser Prozess „erzeugt Kälte“, die nach innen geleitet wird, während die warme Luft am Eindringen gehindert wird. Ein flüssiges Kältemittel wird über ein Expansionsventil in ein Rohr geleitet, in dem der Druck niedrig ist. Das Kältemittel verdunstet und verwandelt sich in ein Gas. Dieser Prozess absorbiert Wärme aus der Umgebung und das Rohr wird gekühlt. Ein Lüfter leitet die kalte Luft in den Raum. Das Gas wird durch einen Kompressor geleitet, der den Druck erhöht und das Gas in Flüssigkeit umwandelt. Dabei wird Wärme freigesetzt, die in Rohre auf der gegenüberliegenden Seite geleitet und von einem Lüfter verteilt wird. Ein Thermostat schaltet das Gerät ab, wenn die Raumluft kalt genug ist.

1. SICHERHEITSHINWEISE

Brennbares Material. Dieses Gerät enthält das brennbare Kältemittel Propan (R290).

Sicherheitshinweise sind diesem Handbuch zu entnehmen.

Das technische Handbuch

Die Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Nutzung des Geräts die Bedienungsanleitung. Bei Verletzungen oder Schäden aufgrund einer unsachgemäßen Installation übernimmt der Hersteller keine Haftung. Die Anleitung ist zusammen mit dem Gerät aufzubewahren, damit sie jederzeit zur Verfügung steht.

Schutz von Kindern und schutzbedürftigen Personen

WARNUNG

Verletzungsgefahr oder drohende Dauerinvalidität

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie in der sicheren

Kinder nicht mit dem Gerät spielen lassen!

Kinder unter 3 Jahren sind vom Gerät fernzuhalten, sofern sie nicht ständig beaufsichtigt werden. Sämtliches Verpackungsmaterial von Kindern fernhalten. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Allgemeine Sicherheit

Dieses Gerät ist für den Einsatz in Haushaltsbereichen und ähnlichen Umfeldern vorgesehen, z. B.: Familienzimmer, Wohnzimmer, Küchenbereiche der Mitarbeiter in Geschäften, Büros und anderen Arbeitsbereichen. Das Typenschild befindet sich auf der Seite oder Rückseite der Klimaanlage. Lüftungsöffnungen dürfen nicht überdeckt werden.

Als Abtauhilfen dürfen keine mechanischen oder sonstigen Geräte, sondern ausschließlich die vom Hersteller empfohlenen Vorrichtungen verwendet werden. Das Gerät nicht in Räumen mit in Betrieb befindlichen Zündquellen (z. B. offene Flammen, Betriebsgasgeräte, elektrische Betriebsheizungen) lagern. Das Gerät nicht anstechen oder verbrennen. Kältemittel können geruchlos sein. Gerät nicht mit Wasserstrahl oder Dampf reinigen. Gerät mit einem feuchten, weichen Tuch reinigen. Nur neutrale Reinigungsmittel benutzen. Keine Scheuermittel, Lösungsmittel oder Metallgegenstände verwenden.

Bei einer Beschädigung des Netzkabels muss der Austausch aus Sicherheitsgründen durch den

SICHERHEITSHINWEISE Installation WARNUNG

Das Gerät darf nur von einer entsprechend qualifizierten Person installiert werden.

Die Verpackung ist restlos vom Gerät zu entfernen.

Ein beschädigtes Gerät darf weder installiert noch verwendet werden. Lagerung, Installation und Betrieb des Geräts sind nur in Räumen mit einer Mindestfläche von 4,2 m² (7k), 7,7m2 (9k), 9,6m2 (12k) zulässig. Die beiliegende Installationsanleitung ist zu befolgen.

Das Gerät ist schwer – Vorsicht beim Transport und beim Umstellen. Immer Schutzhandschuhe tragen. Kältemittel können geruchlos sein.

Darauf achten, dass die Luft ungehindert um das Gerät zirkulieren kann.

Vor dem Netzanschluss mindestens 4 Stunden mit aufrecht stehendem Gerät warten. In dieser Zeit kann das Öl zurück in den Kompressor fließen. Gerät nicht in der Nähe von Radiatoren und anderen Wärmequellen betreiben. Das Gerät nicht an einem Ort mit direkter Sonneneinstrahlung aufstellen.

Elektrischer Anschluss

WARNUNG

Brand- und Stromschlaggefahr Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Darauf achten, dass die elektrischen Angaben auf dem Typenschild mit dem Netzanschluss übereinstimmen. Sollte das nicht der Fall sein, ist eine Elektrofachkraft hinzuzuziehen.

Der Anschluss muss an eine sachgerecht installierte, VDE-zugelassene Steckdose erfolgen.

Multistecker-Adapter und Verlängerungskabel sind unzulässig.

Darauf achten, dass die elektrischen Komponenten (z.B. Netzstecker, Netzkabel) nicht beschädigt werden.

Falls ein elektrisches Bauteil ausgetauscht werden muss, ein Autorisiertes Servicezentrum oder einen Elektriker beauftragen. Das Netzkabel muss durchgehend unterhalb der Steckdose verlegt werden. Das Gerät erst nach der Aufstellung am endgültigen Betriebsort an die Steckdose anschließen.

Der Netzstecker muss jederzeit zugänglich sein.

Zum Trennen der Stromversorgung nicht am Netzkabel ziehen. Immer direkt am Netzstecker und nicht am Kabel ziehen..

Betrieb

WARNUNG

Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr!

Gerät nur innerhalb der angegebenen Spezifikationen betreiben und keine Veränderungen am Gerät vornehmen.

Darauf achten, dass der Kältemittelkreislauf nicht beschädigt wird. Der Kreislauf enthält das umweltverträgliche Erdgas Propan (R290). Es ist brennbar.

Sollte der Kältemittelkreislauf beschädigt werden, sofort sicherstellen, dass es im Raum weder offenes Feuer noch Zündquellen gibt. Den Raum lüften.

Keine brennbaren Produkte oder

Entsorgung

WARNUNG

Verletzungsgefahr!

Den Netzstecker des Geräts abziehen.

Netzkabel abschneiden und entsorgen.

Der Kältemittelkreislauf des Geräts ist ozonverträglich.

Die Vorgehensweise bei der umweltverträglichen Entsorgung des Geräts ist bei der zuständigen Behörde nachzufragen.

Der Teil der Kühleinheit unmittelbar neben dem Wärmetauscher darf nicht beschädigt werden.

EINRICHTUNG DER KLIMAANLAGE ZUR INSTALLATION

DE

2. Installation

VOR DEM ERSTEN EINSATZ

Vor der Wahl des Standorts das Gerät 2

Stunden aufrecht stehen lassen.

Wichtig

1. Diese Klimaanlage kann im Innenbereich beliebig bewegt werden. Das Gerät beim Standortwechsel in aufrechter Position halten. Die Klimaanlage ist auf einer ebenen Oberfläche aufzustellen. Diese Klimaanlage nicht in einem Badezimmer oder einem anderen Feuchtbereich installieren oder betreiben.

Da die tragbare Klimaanlage über Räder verfügt, ist ein Standortwechsel einfach. Wenn es heiß wird, ist die tragbare Klimaanlage einfach in den Raum zu bewegen, damit sie schnell mit der Kühlung des Raumes beginnen kann.

In geschlossenen Bereichen arbeitet die Klimaanlage am effektivsten. Alle Türen, Fenster und andere Öffnungen des Raums nach außen sind zu schließen. Die Wirksamkeit der Klimaanlage hängt von der Temperatur und Luftfeuchtigkeit ab.

1. Die Klimaanlage ist so anzuordnen, dass der Luftstrom durch die Vorderseite des Geräts nicht eingeschränkt wird.

2. Ein In einem Raum betriebener Luftentfeuchter hat nur geringe oder gar keine Wirkung bei der Trocknung eines angrenzenden geschlossenen Lagerbereichs, wie z. B. eines Schranks, wenn keine ausreichende Luftzirkulation in den und aus dem Bereich vorhanden ist. Eine tragbare Klimaanlage leitet die Wärme aus dem Gerät über einen Lüftungsschlauch durch ein Fenster oder Abluftventil ab.

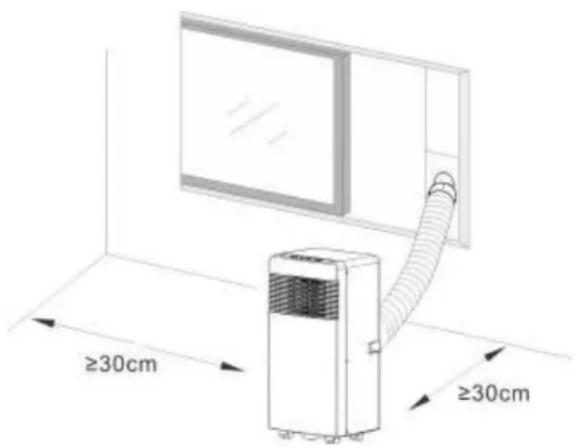

3. Zwischen der Klimaanlage und dem nächsten Gegenstand solle ein Mindestabstand von 30 cm vorhanden sein. Siehe Beispiel in der Abbildung.

3. Produktbeschreibung

A

1. Luftabzugkanal
2. Anschluss des Luftabzugkanals
3. Fenster-Abzugsadapter
4. Fernbedienung
5. Leitblech
6. Wasserstopfen

B

1. Produkt Frontansicht

C

1. Bedienfeld
2. Kaltluftabzug
3. Signalempfänger
4. Fernbedienung
5. Transportgriff
6. Luftabzugschlauch
7. Luftversorgung Verdampfer
8. Primärer Abflussanschluss

D

1. Produkt-Draufsicht

E

1. Taste Timer/Temperatur erhöhen
2. Taste Timer/Temperatur senken
3. Automatische Kühlung Entreuchtungs- und Lüfterbetrieb
4. Wi-Fi
5. Schlaf- und Kindersicherungstaste
6. Schwenkfunktion
7. Timer-Schalter
8. Bördiebsartenschalter
9. Drehzahlschalter
10. Netzschalter
11. Niedrige, hohe Lüfterdrehzahl
12. Leistungsanzeige/Kindersicherung

F

1. Schematische Darstellung der Filtersiebreinigung

G

1. SCHALTER Stromversorgung Ein/Aus
2. SCHALTER Mit dieser Schaltfläche wird die
3. Betriebsart gewählt.
4. SCHALTER Auswahl der Lüfterdrehzahl in der Reihenfolge.
5. und STELLSCHALTER zur Anpassung der Raumtemperatur und des Timers
6. CHALTER Zur Festlegung oder zum Abbruch der Betriebsart.
7. CHALTER Zur Einstellung des automatischen AUS- und IN-Schaltzeitpunkts
8. SCHALTER Zur Einstellung des automatischen Schwenkbetriebs

H

1. Beide Enden des Abluftschlauchs in den Schlauchanschluss drehen.

|

1. Einführung in die Anbringung des Abluftschlauchs

J

1. Einführung in die Anbringung des Abluftschlauchs

K

1. Installation Fensterschieber-Bausatz

L

1. Ablaufschlauch anschließen

FUNKTION DER BETRIEBSARTEN UND INSTALLATIONSBESCHREIBUNG

DE

A. Zubehör

Nach dem Auspacken ist zu überprüfen, ob das oben genannte Zubehör vorhanden ist. Ebenso ist der jeweilige Zweck in der Installationseinleitung dieses Handbuchs zu überprüfen.

B. Mobile Klimaanlage

J. Aussehen und Funktion der Fernbedienung.

Hinweis: Die Fernbedienung nicht fallen lassen. Die Fernbedienung nicht an einem Ort ablegen, der direkter Sonneneinstrahlung ausgesetzt ist.

M. Betriebseinführung

Vor der Betriebsaufnahme gemäß diesem Abschnitt:

1) Einen Standort auswählen, der sich in der Nähe einer Stromversorgung befindet. 2) Den Abluftschlauch anbringen und die Fensterposition gut einstellen.
3) Den Ablaufschlauch richtig anschließen (nur bei Verwendung des Heizmodells).
4) Das Netzkabel mit einer geerdeten Steckdose AC220-240V/50Hz verbinden.
5) Die Klimaanlage mit der POWER-Taste einschalten.

K&L. Einführung in die Anbringung des Abluftschlauchs

A) Vorübergehende Installation

1. Beide Enden des Abluftschlauchs in den Schlauchanschluss drehen.
2. Den quadratischen Befestigungsclip am Luftauslass auf der Rückseite der Klimaanlage anbringen.
3. Das andere Ende des Abluftschlauchs an die nahe gelegene Fensterbank verlegen.

N. Installation Fensterschieber-Bausatz Die Installation des Fensterschieber- Bausatzes erfolgt meistens horizontal und vertikal. Die Mindest- und Höchstgröße des Fensters ist vor der Installation gemäß Abb. 5 und Abb. 5a zu überprüfen.

1. Den Fensterbausatz im Fenster einbauen.
2. Die Länge des Fensterschieber-

Bausatzes entsprechend der Fensterbreite oder -höhe anpassen und mit dem Dübel fixieren.

1. Den Fensteranschluss-Schlauch in die Bohrung des Fenster-Bausatzes stecken.

O. Alarm interner Wassertank voll Der interne Wassertank in der Klimaanlage verfügt über einen Wasserstands-Sicherheitsschalter, der den Wasserpegel überwacht. Wenn der Wasserstand eine bestimmte Höhe erreicht, zeigt die aufleuchtende Anzeige an, dass der Wassertank voll ist. Der Fehlercode E4 wird auf dem Display angezeigt. Wenn die Wasserpumpe bei vollem Wassertank beschädigt ist, ist der Gummistopfen am Boden des Geräts zu entfernen, damit das gesamte Wasser nach außen abfließen kann.

Es ist sehr wichtig, dass der Filter regelmäßig gereinigt wird. Ändernfalls könnte die Klimaanlage schwächer und sogar schwer

H. Wartungshinweise:

1) Vor der Reinigung sicherstellen, dass das Gerät von der Steckdose abgetrennt ist.
2) Das Gerät nicht mit Benzing oder anderen chemischen Mitteln reinigen.
3) Das Gerät nicht direkt waschen.
4) Wenn die Klimaanlage beschädigt ist, ist Kontakt zum Händler oder zur Werkstatt aufzunehmen.

1. Luftfilter

Wenn der Luftfilter mit Staub/Schmutz verstopft ist, sollte er alle zwei Wochen gereinigt werden. - Zerlegung Das Luftzufuhrgitter öffnen und den Luftfilter abnehmen.

- Reinigung

Den Luftfilter mit einem neutralem Reinigungsmittel in lauwarmem Wasser (40 °C) reinigen und im Schatten trocknen lassen.

- Einbau

Den Luftfilter in das Zufuhrgitter einsetzen und die Bauteile wieder so anbringen, wie sie vorher waren.

2. Reinigung der Oberfläche der Klimaanlage

Zunächst die Oberfläche mit einem neutralen Reinigungsmittel und einem nassen Tuch reinigen und dann mit einem trockenen Tuch abwischen.

E. Vor der Verwendung

Überprüfen, ob der Abluftschlauch richtig angebracht wurde.

Vorsicht bei Kühl- und

Entfeuchtungsbetrieb: - Bei Verwendung der Kühl- und Entfeuchtungsfunktionen ist ein Intervall von mindestens 3 Minuten zwischen den einzelnen Einschaltungen einzuhalten.

• Die Stromversorgung muss die Anforderungen erfüllen.
• Die Steckdose liefert Wechselstrom.
• Die Steckdose nicht mit anderen Geräten teilen.
• Die Stromversorgung muss AC220-240 V, 50 Hz entsprechen.

1. Das Gerät einschalten.

2. Kühlbetrieb

a) Nach dem Anschluss piept das Gerät einmal. Die Betriebsanzeige leuchtet. b) Nach Betätigung der Schaltfläche " ⏻" ist das Gerät eingeschaltet.
c) Die LED zeigt die Raumtemperatur und den Automatikbetrieb an.
- Den Betriebsartenschalter betätigen, bis das Kühlsymbol erscheint.
- Mit den Tasten “+” order “-” die

gewünschte Raumtemperatur einstellen. (15 °C - 31 °C)
- Die Lüftergeschwindigkeit mit der Taste einstellen.
3. Entfeuchtungsvorgang Die Taste „Mode“ drücken, bis das Symbol für „Entfeuchtung“ angezeigt wird. - Die gewählte Temperatur wird automatisch auf die aktuelle Raumtemperatur minus 2 °C eingestellt.

FUNKTION DER BETRIEBSARTEN UND INSTALLATIONSBESCHREIBUNG

- Der Lüftermotor wird automatisch auf LOW eingestellt.

4. Lüfterbetrieb

- Die Mode-Taste drücken, bis das Lüftersymbol erscheint.

- Die Lüftergeschwindigkeit mit der Taste einstellen.

1. Heizungsbetrieb (diese Funktion ist bei einer reinen Kühlanlage nicht verfügbar)

- Die Taste „Mode“ betätigen, bis das Heiz-Symbol erscheint.

- Mit den Tasten “+” order “-” die gewünschte Raumtemperatur einstellen. (15 °C - 31 °C)

- Die Lüftergeschwindigkeit mit der Taste einstellen.

6. Timer-Betrieb

a) Die Taste „Timer“ zur Einstellung der automatischen Ausschaltzeit bei laufendem Gerät betätigen.

b) Die Taste „Timer“ zur Einstellung der automatischen Ausschaltzeit betätigen, wenn das Gerät betriebsbereit ist.

c) Die Zeit kann von einer bis 24 Stunden eingestellt werden. Die Schaltfläche (+)

order (−) jeweils einmal betätigen, um die Zeit um eine Stunde zu erhöhen oder zu verringern.

7. Betrieb

a) Die 🚫) Die Einstellung wird wirksam, wenn sich das Gerät im Modus ✝ befindet.

b) Die Schaltfläche am Modus, betätigen, dann funktioniert das Gerät im Standby-Zustand und der nach oben ausgerichtete Zentrifugallüfter wird automatisch auf niedrige Drehzahl umgeschaltet. Die eingestellte

Temperatur steigt nach einer Stunde um 1°C und erhöht sich nach zwei Stunden um 2°C. Nach sechs Stunden stellt das Gerät seinen Betrieb ein.

8. Betrieb

a) Bei Betätigung des Schwenkschalters dreht sich der Lüfter automatisch auf- und abwärts. Bei erneuter Betätigung der Taste wird diese Funktion abgeschaltet.

Wartung

Das Gerät mit einem weichen feuchten Tuch reinigen. Keine Lösungsmittel oder starken Reinigungsmittel verwenden, da diese die Oberfläche des Geräts beschädigen könnten.

Service

Wenn die Klimaanlage gewartet werden muss, ist zunächst Kontakt zum Händler vor Ort aufzunehmen. Bei allen Gewährleistungsansprüchen ist ein Kaufbeleg vorzulegen.

Lageranweisungen

Lagerung am Ende der Saison

1) Die Abflussabdeckung abschrauben und den Stopfen herausziehen, damit das Kondenswasser vollständig abfließen kann.

2) Das Gerät einen halben Tag lang im Lüftermodus laufen lassen, damit es innen vollständig trocknet und Schimmel verhindert wird.

3) Das Gerät ausschalten, den Stecker abziehen und dann das Netzkabel um die Kabelsäule wickeln. Den Stecker in die universelle Befestigungsbohrung auf der Rückseite des Geräts stecken sowie den Stopfen und die Abflussabdeckung anbringen.

4) Die Baugruppe mit dem Wärmeabluftschlauch ausbauen, reinigen und ordnungsgemäß aufbewahren. Hinweis:

Die Abluftschlauchbaugruppe beim Ausbau mit beiden Händen ergreifen. Die Halterungen am Abluftausgang mit den Daumen zur Seite schieben und dann die Abzugschlauchbaugruppe herausziehen.

5) Die Klimaanlage ordnungsgemäß in einem weichen Plastikbeutel verstauen

und mit angemessenen staubdichten Vorkehrungen an einem trockenen Ort unerreichbar für Kinder aufbewahren. 6) Die Batterien aus der Fernbedienung nehmen und ordnungsgemäß aufbewahren.

Hinweis:

Sicherstellen, dass das Gerät an einem trockenen Ort gelagert wird.

Alle Zubehörteile des Geräts sind ordnungsgemäß zusammen zu schützen. Netzkabelhalter und Universalsteckdose können das Netzkabel gut schützen.

Hohe Position der Abluftausgangs, einfache Montage und schnelle Entlüftung.

Intelligente, umweltfreundliche und energiesparende Konstruktion mit einer Kühlanlage, die selbst für die Verdunstung sorgt.

24-Stunden-Timer, einzigartige Ein/Aus-Erinnerung mit Musik.

Als Neustartschutz für den Kompressor gibt es eine dreiminütige Verzögerung sowie andere Mehrfachschutzfunktionen.

WLAN-Funktion

1. Die APP herunterladen und installieren.

Die Woods Connect App aus dem App Store oder bei Google Play herunterladen.

1. Registrieren/Anmelden/Passwort vergessen

Registrierung

Wenn Sie kein App-Konto haben, können Sie ein Konto einrichten oder sich mit dem per SMS erhaltenen Bestätigungscode anmelden. Auf dieser Seite wird der Registrie-rungsablauf beschrieben.

1. Zum Aufruf der Registrierungsseite anklicken.
2. Das System erkennt Ihr Land/ Gebiet automatisch. Sie können auch Ihr Länderkürzel auswählen. Die Handynummer/E-Mail-Adresse eingeben und „Weiter“ anklicken.
3. Bei Verwendung der Mobiltelefonnummer ist der Bestätigungscode in die Nachricht einzugeben und die Registrierung nach Eingabe des Passwortes mit „Bestätigen“ abzuschließen.
4. Bei Verwendung der E-Mail ist das Passwort einzugeben und die Registrierung nach Eingabe des Passwortes mit „Bestätigen“ abzuschließen.

2. Melden Sie sich mit Ihrem Benutzernamen und Passwort oder dem per SMS erhaltenen Bestätigungscode an.

Anmeldung mit Benutzername und Passwort

1. Das System erkennt Ihr Land/ Gebiet automatisch. Sie können auch Ihr Länderkürzel auswählen. Die Handynummer/E-Mail-Adresse eingeben und „Weiter“ anklicken.

2. Zur Anmeldung die registrierte Handynummer oder E-Mail-Adresse und das Passwort eingeben.

Anmeldung mit Bestätigungscode

1. Zum Wechsel auf eine neue Seite ist „Anmeldung mit SMS-Bestätigung“ anzuklicken.
2. Das System erkennt Ihr Land/Gebiet automatisch.
   Man kann sein Länderkürzel auch selber auswählen.

Passwort vergessen

Wenn Sie Ihr Passwort vergessen haben, ist wie folgt vorzugehen:

1. „Passwort vergessen“ anklicken.
2. Das System erkennt automatisch Ihr Land/Gebiet automatisch. Sie können Ihr Länderkürzel auch selbst auswählen. Die Handynummer/E-Mail-Adresse eingeben und „Weiter“ anklicken.
3. Den Bestätigungscode in die Nachricht/E-Mail sowie das neue Passwort eingeben und den Vorgang mit „Bestätigen“ abschließen.

WiFi Woods Connect unterstützt folgende Funktionen:

Ein-/Ausschalten

Kühlbetrieb
Entfeuchtungsbetrieb
Lüfterbetrieb
Spar-Modus
Temperatureinstellungen
Drehzahl: Niedrig, mittel und hoch
Timer: 1 bis 24 Stunden
Pause: Ein/Aus
Automatische Reinigung: Ein/Aus
Celsius/Fahrenheit
Schwenkfunktion: Ein/Aus

3. Den in der APP

vorgegebenen Ablauf einhalten, wenn WLAN genutzt werden soll.

Smart Home

Wenn Sie ein Smart Home Produkt haben, sind die Schritt 1 bis 3 zu befolgen.

Zugriffsdienst von Drittanbietern: Wenn Sie das Sprachdienstsymbol eines Drittanbieters anklicken, erfahren Sie, wie Sie eine Verbindung zu dem Dienstleister herstellen. Diese Symbole stehen zur Verfügung:

Smart Home Woods Connect unterstützt die nachstehenden Funktionen per Sprachbefehl:

Ein-/Ausschalten

Temperatureinstellungen

Betriebsart

Fan-Modi

Weitere Informationen finden

Sie unter:

PROBLEM URSACHE BEHEBUNG
Das Gerät startet nicht bei Betätigung des Ein/Ausschalters.	Nicht angeschlossen oder Stecker oder Steckdose beschädigt	Anschluss zur Steckdose herstellen oder Steckdose oder Netzkabel ersetzen.
	Sicherung defekt Die Sicherung (3.15A/250AC) ersetzen.
	Die Raumtemperatur ist niedriger als die Solltemperatur. (Kühlbetrieb)	Die Temperatur zurücksetzen.
Nicht kühl genug.	Die Türen oder Fenster sind nicht geschlossen.	Sicherstellen, dass alle Fenster und Türen geschlossen sind.
	Im Raum sind Wärmequellen vorhanden. Die Wärmequellen möglichst entfernen.
	Der Abluftschlauch ist nicht angeschlossen oder verstopft.	Den Abluftschlauch anschließen oder reinigen.
	Die Temperatureinstellung ist zu hoch. Die Temperatur zurücksetzen.
	Der Lufteinlass ist verstopft. Den Lufteinlass reinigen.
Hoher Geräuschpegel	Der Boden ist nicht eben oder nicht flach genug.	Das Gerät nach Möglichkeit auf einen flachen, ebenen Boden stellen.
	Das Geräusch stammt vom Umlauf des Kältemittels in der Klimaanlage.	Das ist normal.

Probleme mit dem Luftentfeuchter sind in der Fehlerbehebung weiter unten Klimaanlage.. Wenn keine der nachstehend aufgeführten Maßnahmen den gewünschten Erfolg bringt, ist der Händler um Wartung der Klimaanlage zu bitten.

FEHLERCODES	URSACHE	BEHEBUNG
Code E2	Ausfall oder Beschädigung des Raumtemperatursensors	Den Raumtemperatursensor austauschen.
Code E3	Ausfall Verdampfertemperatursensor	Den Verdampfertemperatursensor ersetzen.
Code E4	Wassertank voll	Wassertank entleeren.

Garantien

2 Jahre Verbrauchergarantie auf Produktionsfehler. Es ist zu beachten, dass die Garantie nur bei Vorlage der Quittung gilt. Die Garantie gilt nur, wenn das Produkt in Übereinstimmung mit den Anweisungen und Sicherheitshinweisen in diesem Handbuch verwendet wird. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Handhabung des Produkts verursacht werden.

HINWEIS: Die zweijährige Garantie gilt nur für Endverbraucher und nicht bei gewerblicher Nutzung des Geräts.

HINWEIS:

Registrieren Sie sich bei www.warranty-woods.com. Dort erfahren Sie, wie Sie eine erweiterte Garantie erhalten. Weitere Informationen finden Sie unter www.woods.se/de.

Empfohlene Betriebsgrenzwerte

Die beste Umgebungstemperatur für den Kühlbetrieb beträgt 17 bis 35 °C, während die optimale Umgebungstemperatur für die Heizfunktion bei 8 bis 25 °C liegt. Das Gerät arbeitet bis +43 °C. Sicherungsparameter: φ5,0 x 20 mm 3,15

TECHNISCHE DATEN	AC Milan 7K WIFI AC Milan 9K WIFI AC	Como 12K WIFI
Kühlleistung 2000 W 2600 W 3500 W
Stromverbrauch 750 W 950 W 1250W
Umluftleistung: 350 m3/h 350 m3/h 380 m3/h
Energieklasse A A A
Entfeuchtung	19 Liter in 24 Stunden	24 L in 24 Stunden	28,8 Liter in 24 Stunden
Temperatureinstellung	15-31 °C	15-31 °C	15-31 °C
Betriebstemperatur	16-43 °C	16-43 °C	16-43 °C
EER	2,6	2,6	2,6
Länge des Ablaufschlauchs	1,0 m	1,0 m	1,0 m
Durchmesser Schlauchlänge	10 mm	10 mm	10 mm
Kältemittel	R290/100g	R290/160g	R290/220g
Geräuschpegel in Dezibel	61dB	61dB	52 dB
Gewicht	22 kg	24 kg	25 kg
Abmessungen in mm, L x B x H	355x350x700	355x350x700	355x350x700

*Technische Änderungen und Verbesserungen vorbehalten. Alle Angaben sind Richtwerte. Die tatsächlichen Werte können aufgrund von äußeren Einflüssen wie Temperatur, Belüftung und Luftfeuchtigkeit abweichen.

* Mit dieser Kennzeichnung darf das Gerät in der ganzen EU nicht mit dem normalen Haushaltsabfall entsorgt werden. Zur Verhinderung von Umweltschäden und Auswirkungen auf die menschliche Gesundheit durch unverantwortliche Abfallentsorgung ist das Produkt getrennt vom normalen Abfall zu entsorgen und einem sinnvollen Recycling zur nachhaltigen Wiederverwendung der Ressourcen zuzuführen. Es dient auch dem Recycling aller wiederverwendbaren Teile. Wenden Sie sich als Verbraucher an Ihren Händler oder die örtlichen Behörden (Kommunalverwaltung, Bürgermeister usw.), um Einzelheiten zu Entsorgung/Recycling Ihres Altgerätes zu erhalten.

*Gebrauchte Batterien dürfen nicht im Hausabfall entsorgt werden, weil sie giftige Bestandteile und Schwermetalle enthalten können, die umweltschädlich und gesundheitsschädlich sein können. Geben Sie leere Batterien an eine geeignete Recycling-Einrichtung.

WOOD'S POUR UN AIR INTÉRIEUR PROPRE ET SAIN

1. Einführung in die Anbringung des Abluftschlauchs

K

VOOR HET EERSTE GEBRUIK
