BEDIENUNGSANLEITUNG MDK13 Wood's

Brennbares Material. Dieses Gerät enthält das brennbare Kältemittel Propan (R290). Das Kältemittel R290 entspricht den Umweltrichtlinien der EU. Dieses Gerät enthält ca. 55 g Kältemittel R290. Gerät nicht durchstechen oder verbrennen. Wartung und Reparaturen, für die eine Unterstützung durch weitere qualifizierte Mitarbeiter erforderlich ist, müssen unter Aufsicht von Spezialisten für den Einsatz brennbarer Kältemittel durchgeführt werden.

Hinweise im Bedienerhandbuch

Lesen Sie das technische Handbuch

Lesen Sie das Bedienerhandbuch

SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Nutzung des Geräts die Bedienungsanleitung. Bei Verletzungen oder Schäden aufgrund einer unsachgemäßen Installation übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zusammen mit dem Gerät auf, damit Sie jederzeit darin nachschlagen können.

Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG

Gefahr von Verletzungen und Dauerinvalidität.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie in der sicheren Gerätenutzung unterwiesen wurden und die damit verbundenen Gefahren verstehen bzw. wenn eine entsprechende Aufsicht erfolgt. Kinder nicht mit dem Gerät spielen lassen!

Kinder unter 3 Jahren sind vom Gerät fernzuhalten, sofern sie nicht ständig beaufsichtigt werden. Sämtliches Verpackungsmaterial von Kindern fernhalten. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Allgemeine

Sicherheitshinweise

Dieses Gerät ist für den Einsatz in Wohn- und Arbeitsbereichen bestimmt (Keller, Wäsche- und Trocknungsräume, Personalküchen u.ä.). Das Typenschild befindet sich hinter dem Wassertank. Lüftungsöffnungen nicht überdecken.

Als Abtauhilfen dürfen ausschließlich die vom Hersteller empfohlenen Vorrichtungen verwendet werden. Gerät nicht in Räumen mit kontinuierlich arbeitenden Zündquellen oder offenen Flammen lagern

(Betriebsgasgeräte, elektrische Betriebsheizungen u.ä.). Gerät nicht durchstechen oder verbrennen. Kältemittel können geruchlos sein. Gerät nicht mit Wasserstrahl oder Dampf reinigen. Gerät mit einem feuchten, weichen Tuch reinigen. Nur neutrale Reinigungsmittel benutzen. Keine Scheuermittel, Lösungsmittel oder Metallgegenstände verwenden. Bei einem Schaden am Netzkabel muss der Austausch aus Sicherheitsgründen durch den Hersteller, ein Autorisiertes Servicezentrum oder Fachpersonal erfolgen.

SICHERHEITSHINWEISE

Installation WARNUNG

Das Gerät darf nur von einer entsprechend qualifizierten Person angeschlossen werden. Verpackung restlos vom Gerät entfernen. Ein beschädigtes Gerät darf nicht angeschlossen werden. Lagerung, Installation und Betrieb des Geräts sind nur in Räumen mit einer Mindestfläche von 4 m² zulässig. Die mitgelieferte Installationsanleitung befolgen. Das Gerät ist schwer – Vorsicht beim Transport und beim Umstellen. Immer Schutzhandschuhe tragen.

Darauf achten, dass die Luft ungehindert um das Gerät zirkulieren kann. Vor dem Netzanschluss mindestens 4 Stunden mit aufrecht stehendem Gerät warten. In dieser Zeit kann das Öl zurück in den Kompressor fließen.

Gerät nicht in der Nähe von Radiatoren und anderen Wärmequellen betreiben. Gerät nicht an einem Ort mit direkter Sonneneinstrahlung aufstellen. Dieses Gerät ist ausschließlich für. den Einsatz in Innenbereichen vorgesehen. Sicherstellen, dass das Gerät auf einem stabilen und ebenen Untergrund steht. Ist der Untergrund nicht ausreichend stabil, besteht die Gefahr, dass das Gerät nicht sicher steht, dass es zu übermäßiger Vibration kommt oder dass Wasser austritt

Elektrischer Anschluss

WARNUNG

Brand- und Stromschlaggefahr. Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Darauf achten, dass die elektrischen Angaben auf dem Typenschild mit dem Netzanschluss übereinstimmen. Sollte das nicht der Fall sein, wenden Sie sich an eine Elektrofachkraft.

Der Anschluss muss an eine sachgerecht installierte, VDE-zugelassene Steckdose erfolgen. Multistecker-Adapter und Verlängerungskabel sind unzulässig. Darauf achten, dass die elektrischen Komponenten (z.B. Netzstecker, Netzkabel) nicht beschädigt werden.

Falls ein elektrisches Bauteil ausgetauscht werden muss, ein Autorisiertes Servicezentrum oder einen Elektriker beauftragen. Das Netzkabel muss durchgehend unterhalb der Steckdose verlegt werden.

Das Gerät erst nach der Aufstellung am endgültigen Betriebsort an die Steckdose anschließen. Der Netzstecker muss jederzeit zugänglich sein. Zum Trennen der Stromversorgung nicht am Netzkabel ziehen. Immer direkt am Netzstecker ziehen.

Betrieb

WARNUNG

Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr! Gerät nur innerhalb der angegebenen Spezifikationen betreiben und keine Veränderungen am Gerät vornehmen. Darauf achten, dass der Kältemittelkreislauf nicht beschädigt wird. Der Kreislauf enthält das umweltverträgliche Erdgas Propan (R290). Es ist brennbar.

Sollte der Kältemittelkreislauf beschädigt werden, sofort sicherstellen, dass es im Raum weder offenes Feuer noch Zündquellen gibt. Den Raum lüften. Keine brennbaren Produkte oder Gegenstände, die mit brennbaren Produkten benetzt sind, auf das Gerät oder in dessen Nähe stellen.

Entsorgung

WARNUNG

Verletzungsgefahr! Netzstecker ziehen. Netzkabel abschneiden und entsorgen. Der Kältemittelkreislauf des Geräts ist ozonverträglich.

Die Vorgehensweise bei der umweltverträglichen Entsorgung des Geräts ist bei der zuständigen Behörde nachzufragen. Der Teil der Kühleinheit unmittelbar neben dem Wärmetauscher darf nicht beschädigt werden. Stets darauf achten, dass das Gerät sauber ist. Das Gerät nicht abdecken.

TECHNISCHE DATEN

	MDK11 MDK13
Max. Arbeitsbereich 50m	^2	60m ^2
Luftstrom 77m ^3 /h 90m3/h
Entfeuchtung bei 30°C og 80% rel. F 10L/d 12 L/ 24 H
Leistung bei 30°C und 80% rel.F. 210Wh 200 W
Fassungsvermögen Wassertank.	1,8 L	1,8 liters
Kältemittel.	R290 (55g)	R290 (60g)
Stromspannung	230 V 230V
Frequenz	50Hz	50Hz
Strom	0,95A 0,9A
Schutzart	IP22	IP22
Abmessungen in mm LxBxH	290x190x478	290x190x478

*Technische Änderungen und Verbesserungen möglich. Alle Angaben sind Richtwerte und können durch äußere Einflüsse wie Temperatur, Belüftung und Luftfeuchtigkeit variieren.

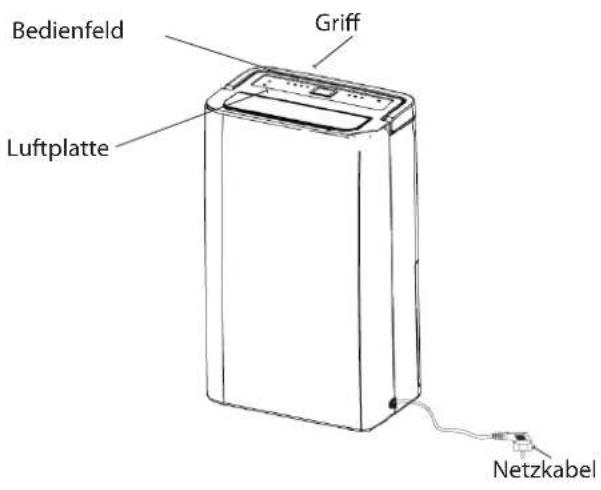

Bedienfeld Griff Luftplatte Netzkabel

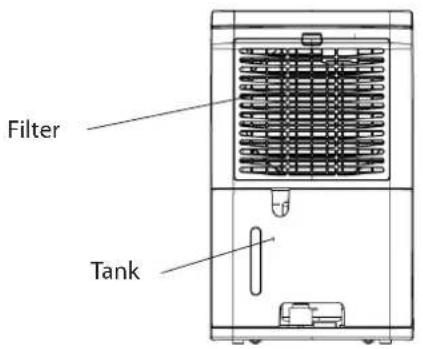

Filter Tank

PROBLEM URSACHE LÖSUNG
Luftentfeuchter funktioniert nicht Kein Anschluss an die Stromversorgung		- Netzanschluss und Netzsicherung kontrollieren.- Sicherstellen, dass der Wassertank leer ist und korrekt eingesetzt wurde.
Die Raumluft wird nicht entfeuchtet.	- Der Wassertank ist voll.- Der Wassertank wurde nicht korrekt wieder eingesetzt.- Der Luftfilter ist verstopft.In dem Raum, in dem das Gerät betrieben wird, ist die Temperatur oder die relative Luftfeuchtigkeit zu niedrig.	- Den Wassertank leeren.- Den Wassertank korrekt einsetzen.- Den Luftfilter reinigen.- Reinigen Sie den Filter und prüfen Sie, ob die Luft ungehindert durch den Luftentfeuchter fließen kann. Der Entfeuchter sollte mindestens 20-30 cm von der Wand entfernt stehen.- Die Feuchtigkeit schreitet fort, wenn der Feuchtigkeitsgehalt höher als 35% ist und die Temperatur in dem Raum höher als +5 °C ist..
Der Entfeuchter funktioniert, senkt aber die relative Luftfeuchtigkeit nicht ausreichend.	- Der Raum ist zu groß.- Es sind zu viele Feuchtigkeitsquellen vorhanden.- Die Belüftung ist zu stark.	- Wir empfehlen, einen Luftentfeuchter mit höherer Kapazität zu verwenden.- Wir empfehlen, einen Luftentfeuchter mit höherer Kapazität zu verwenden.- Die Belüftung reduzieren (z. B. durch Schließen von Fenstern und Türen).

Wenn das Problem durch die vorstehenden Maßnahmen nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler. Dieser kann eine Kontrolle und eventuelle Reparatur des Gerätes veranlassen.

WOOD'S – DIE WELTWEIT FÜHRENDEN LUFTENTFEUCHTER

Wood's Luftentfeuchter sind seit vielen Jahren bekannt als Marktführer. Aufgrund ihrer guten Entfeuchtungsleistung selbst bei niedrigen Temperaturen und hoher Luftfeuchte sind sie auch für den Einsatz unter schwierigen klimatischen Bedingungen gut geeignet. Die Geräte werden mit guten Ergebnissen in feuchten Räumen wie Kellern, Garagen und Gartenhäusern eingesetzt. Auch zum Wäschetrocknen, auf Dachböden sowie in Pool- und Waschräumen sind sie ausgezeichnet geeignet. Durch ihren hohen Wirkungsgrad haben die Geräte einen vergleichsweise niedrigen Energiebedarf. Beim Wäschetrocknen mit Hilfe des Luftentfeuchters wird die Kleidung sehr schonend behandelt.

Die vom Gerät aufgenommene Feuchtigkeitsmenge hängt von Temperatur, Luftfeuchte und Standort ab. Das Außenklima hat ebenfalls einen Einfluss auf die Trocknungsleistung. Bei niedrigen Außentemperaturen sinkt die absolute Luftfeuchtigkeit und das Gerät kann weniger Feuchtigkeit aus der Luft aufnehmen. (Das gilt selbst bei hoher relativer Luftfeuchtigkeit.) Der Luftentfeuchter ist für Raumtemperaturen von +5 bis +35 °C geeignet.

Wood's Luftentfeuchter sind betriebssicher und für einen mehrjährigen Dauerbetrieb ausgelegt.

HOHE LUFTFEUCHTIGKEIT – EINE GEFAHR FÜR DIE GESUNDHEIT

Wenn der Wasserdampf in der Luft auf eine kalte Fläche trifft (Fenster, Wand), kommt es zur Kondensation. Beim Abkühlen bilden sich Wassertropfen auf der Fläche. Bei dauerhaft hoher Luftfeuchtigkeit kann sich Schimmel an Wänden und Gegenständen bilden und diese schädigen. Schimmel stellt eine Gesundheitsgefahr dar und kann Krankheiten verursachen. Auch Milben und Spinnen gedeihen in feuchter Umgebung. Ein leistungsstarker Luftentfeuchter fördert ein gesundes Raumklima. Um einen effektiven

Gerätebetrieb zu gewährleisten, sollten Türen und Fenster geschlossen bleiben. Der Luftentfeuchter eignet sich auch zur Geruchsneutralisierung sowie zur Trocknung von Holz und Sportkleidung. Das Gerät kann in Kellern, Waschräumen, Garagen, Wohnwagen, Gartenhäusern und auf Booten eingesetzt werden. Bei Lagerung des Luftbefechters in kälteren Umgebungen sind die Hinweise am Ende des Handbuchs zu beachten.

AUFSTELLUNG DES LUFTENTFEUCHTERS

Wood's Luftentfeuchter benötigen lediglich einen Netzanschluss (220 / 240 V). Die Geräte lassen sich einfach transportieren bzw. umstellen. Folgende Punkte sind zu berücksichtigen:

• Den Luftentfeuchter nicht in der Nähe von Heizkörpern und anderen Wärmequellen aufstellen oder direktem Sonnenlicht aussetzen, da sonst die Leistung des Geräts beeinträchtigt wird.
• Die Raumtemperatur sollte immer über +5 °C liegen. Bei Bedarf einen Heizkörper oder Heizlüfter verwenden.
• Um einen ungehinderten Luftstrom zu gewährleisten, sollte der Luftentfeuchter einen Mindestabstand von 20–30 cm zu allen Wänden und Objekten haben.
• Idealerweise wird der Entfeuchter in der Mitte des Raums aufgestellt.

HINWEIS: Luftentfeuchter in

Nassräumen (Badezimmer, Duschraum) müssen fixiert werden. Vor dem Gerätebetrieb in Nassräumen ist die Einhaltung der geltenden Sicherheitsvorschriften zu kontrollieren

BETRIEB DES LUFTENTFEUCHTERS

Beim Transport des Geräts in liegender Stellung kann Öl aus dem Kompressor in das Rohrsystem fließen. In diesem Fall muss der Luftentfeuchter vor dem Wiedereinschalten einige Stunden aufrecht stehen. Das Öl muss ausreichend Zeit haben, um in den Kompressor zurückzufließen, da das Gerät sonst schwer beschädigt werden kann.

1. Sicherstellen, dass der Wassertank korrekt eingesetzt ist.
2. Luftentfeuchter an eine geerdete Steckdose anschließen.
3. Gewünschte Luftfeuchtigkeit mit dem Feuchtigkeitsregler einstellen. Vgl. Abschnitt zum Feuchtigkeitsregler.

HINWEIS: Nach dem Ausschalten und Wiedereinschalten dauert es 3 Minuten, bis der Luftentfeuchter den Betrieb wieder aufnimmt. In dieser Zeit sind die Automatikfunktionen deaktiviert.

TANK VOLL

Erreicht der Schwimmer eine bestimmte Höhe, schaltet sich das Gerät automatisch ab, um ein Überlaufen des Tanks zu verhindern.

Nach dem Leeren des Wassertanks diesen wieder in den Luftentfeuchter einsetzen.

- Den Wassertank in seine korrekte Position hineindrücken.

FEUCHTIGKEITSREGLER

Mit dem Feuchtigkeitsregler wird die gewünschte Luftfeuchte eingestellt. Das Gerät ermittelt die aktuelle Luftfeuchtigkeit und schaltet sich bei Bedarf automatisch ein und aus.

HINWEIS: Die relative

Luftfeuchtigkeit im Raum kann mit einem Wood's Luftfeuchtigkeitsmesser gemessen werden. Empfohlen wird eine Luftfeuchte zwischen 50 und 60%.

AUTOMATISCHE ABSCHALTUNG

Wenn der Wassertank voll ist, schaltet sich das Gerät automatisch aus. Die Anzeige an der Vorderseite des Luftentfeuchters leuchtet rot, wenn der Wassertank geleert werden muss.

D

Bedienungsanleitung

1. Gerät von der Steckdose trennen.
2. Wassertank entleeren.
3. Den leeren Wassertank wieder einsetzen.
4. Luftentfeuchter an eine Steckdose anschließen.

LUFTFILTER

Der Luftfilter an der Rückseite des Luftentfeuchters sorgt dafür, dass die Kühlrohre staubfrei bleiben. Der Filter muss sauber gehalten werden, damit die Luft ungehindert durch das Gerät strömen kann. Der Filter muss also nach Bedarf gereinigt werden.

AUTOMATISCHES ABTAUEN

Die Steuereinheit schaltet die Kühlrohre bei Bedarf automatisch aus, damit das Gerät abtauen kann. Dazu schaltet die Steuerung den Kompressor aus, wodurch die Schlangenkühlung deaktiviert wird. Da der Ventilator raumwarme Luft in das Gerät saugt, wird das Eis geschmolzen und fließt als Wasser in den Tank. Durch dieses Abtausystem kann der Luftentfeuchter bei Temperaturen bis hinunter zu +5 °C arbeiten.

VENTILATOR

Der Ventilator sorgt dafür, dass Luft durch das Gerät strömt. Die feuchte Luft wird von hinten angesaugt, über die Kühlrohre und den Verdampfer geleitet und an der Oberseite als trockene Warmluft ausgeblasen.

REINIGUNG UND PFLEGE

Die hohe Entfeuchtungsleistung von Wood's Luftentfeuchtern ist nur bei regelmäßiger Filterreinigung gewährleistet.

-- Die Kühlrohre sollten vorsichtig mit einem Lappen und warmem Wasser gereinigt werden.
- Der Ventilatormotor ist auf Lebensdauer geschmiert und wartungsfrei.

HINWEIS: Vor dem Reinigen den Netzstecker ziehen!

HINWEISE:

• Um zu verhindern, dass die Temperatur unter +5 °C fällt, empfiehlt sich der Einsatz eines Frostwächters oder Heizlüfters.
  – Ein maximale Entfeuchtungsleistung kann nur bei möglichst wenig Außenluftzufuhr erreicht werden (Fenster, Türen usw. schließen).
  – Das Gerät möglichst in der Mitte des Raums aufstellen.
• Temperatur erhöhen, um die Luft schneller zu entfeuchten
  (warme Luft kann mehr Wasser aufnehmen).
• Bei Temperaturen unter +5 °C Frostwächter verwenden.
• Bei gleicher Geräteleistung ist die Entfeuchtung im Sommer/Herbst effektiver, da die Außenluft wärmer und die absolute Feuchtigkeit in der Regel höher ist.

SERVICE UND REPARATUR

Sollten Service- oder Reparaturarbeiten erforderlich sein, wenden Sie sich an Ihren Händler. Für Garantieleistungen ist ein Kaufnachweis erforderlich.

GARANTIEN

Die Garantiezeit für Material- und Verarbeitungsfehler beträgt 2 Jahre. Garantiarbeiten können nur bei Vorlage des Kaufbelegs ausgeführt werden.

HINWEIS: 3 Jahre Garantiezeit sichern! Registrierung unter warranty-woods.com. Ausführliche Hinweise finden Sie auf woods.se/de.

Empfohlene Betriebsgrenzwerte

Raumtemperatur MDK11/MDK13 +5 bis

+35 °C Rel. Raumluftfeuchte: 30 bis 90%

Empf. Luftfeuchte:

ca. 50% rel. F 50 % rF

WICHTIGI – Wood's Luftentfeuchter dürfen nur an geerdete Steckdosen angeschlossen werden. Die Netzspannung muss 220 bis 240 V bei 50 Hz betragen.

Wir behalten uns das Recht auf Irrtümer und Produktänderungen vor. Für Änderungen und Updates siehe woods.se

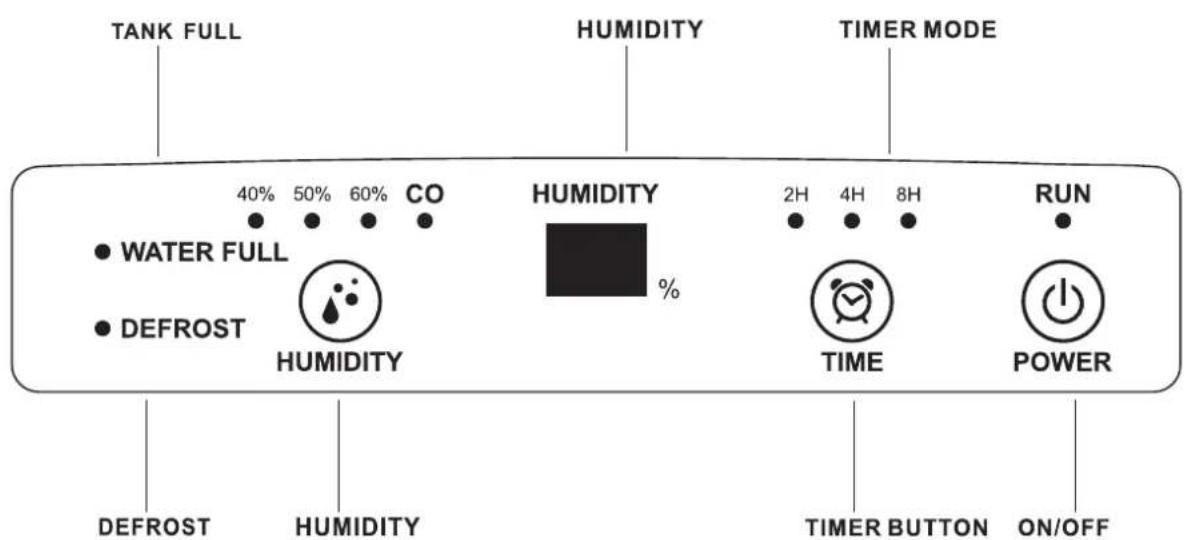

TANK FULL 40% 50% 60% CO HUMIDITY TIMER MODE WATER FULL HUMIDITY 2H 4H 8H DEFROST HUMIDITY TIME RUN DEFROST HUMIDITY TIMER BUTTON ON/OFF

WOOD'S - DIE WELTWEIT FÜHRENDEN LUFTENTFEUCHTER

BEDIENUNG

1 Gerät zum Einschalten an die Steckdose anschließen und danach den Hauptschalter betätigen. Nach dem automatischen Start des Gerätes befindet es sich im konstanten Entfeuchtungsmodus. 2 Auf „HUMIDITY“ tippen, um die gewünschte Luftfeuchtigkeit auf 40 %, 50 %, 60 % oder CO einzustellen. „CO“ steht für Dauerentfeuchtung bei Entfeuchtungsgeräten ohne Einstellung des Feuchtwertes und ohne Feuchtigkeitsregler Sinkt die Feuchtigkeit auf den eingestellten Wert ab, hält das Gerät automatisch an. Beispiel für die Bedienung des Luftentfeuchters: Hinweis: Wenn die Feuchtigkeit den eingestellten Soll-Wert erreicht hat, warden sowohl der Kompressor, als auch der Ventilator für 1 Stunde deaktiviert. Danach beginnt der Ventilator für 3 Minuten zu laufen um die Luft umzuwälzen und etwaige Feuchtigkeit-Schichten zum Entfeuchter zu befördern. Wenn die angesaugte Umgebungs-Feuchtigkeit höher ist als die Sollwert-Feuchtigkeit, startet der Entfeuchtungsprozess automatisch. Wenn die angesaugte Umgebungs-Feuchtigkeit niedriger ist als die Sollwert-Feuchtigkeit, bleiben Kompressor und Ventilator für eine weitere Stunde deaktiviert.

3 Mit der Zeitschaltuhr die gewünschte Betriebsdauer für das Gerät einstellen: 2h, 4h, 8h oder „Ohne Zeitschaltuhr“. 4 Zum Einschalten des Gerätes den Hauptschalter betätigen.

VOLLER WASSERTANK

Bei vollem Wassertank ertönt ein Alarmsignal. Der Kompressor hält dann automatisch an, wodurch der Entfeuchtungsvorgang eingestellt wird. Den Wassertank leeren und wieder korrekt einsetzen. Nach drei Minuten startet der Kompressor erneut, und der Entfeuchter nimmt den Betrieb wieder auf.

WASSERABFLUSS

Falls gewünscht, kann ein optionales Abflussrohr an das Gerät angeschlossen werden, um eine dauerhafte Entwässerung zu ermöglichen. Schließen Sie einfach einen Ablaufschlauch an den Ablauf an und stellen Sie sicher, dass sich das andere Ende des Schlauchs unter der Ablauföffnung befindet. Andernfalls kann kein Wasser abfließen und das Gerät kann überlaufen. Hinweis: Der Kompressor wird nach einer Verzögerung von 5 Minuten automatisch aktiviert (siehe Kompressorschutzfunktion).

KOMPRESSOR-SCHUTZ-FUNKTION

Das Entfeuchtungsgerät ist mit einer Kompressor-Schutz-Funktion ausgestattet. Zwischen Start und Abschaltung liegt eine Zeitspanne von 5 Minuten.

Befindet sich das Gerät bei laufendem Betrieb in einer Umgebung mit niedriger Temperatur, kann sich an der Oberfläche des Verdampfers Frost bilden. Zur Gewährleistung eines normalen Gerätebetriebs ist eine automatische Abtaufunktion integriert.

MEMORY-FUNKTION

Das Entfeuchtungsgerät merkt sich die eingestellten Werte, so lange der Netzstecker eingesteckt ist.. Wird das Entfeuchtungsgerät abgeschalten, und der Netzstecker aus der Steckdose gezogen – startet der Entfeuchter bei Wieder-Inbetriebnahme im Standard-Modus.

AUTOMATISCHER RESTART NACH STROMUNTERBRECHUNGEN Nach

einem Stromausfall startet der Entfeuchter mit den zuletzt eingestellten Daten.

WARTUNG UND REINIGUNG

Da das Gehäuse des Gerätes aus Kunststoff besteht, darf es keiner direkten Sonneneinstrahlung ausgesetzt werden. Soll das Gerät über längere Zeit nicht verwendet werden, den Wassertank vorsichtig abnehmen. Das Gerät bitte ausschalten und den Stecker abziehen. Den Wassertank leeren. Das Gerät nach 2 Tagen verpacken und an einem trockenen und gut belüfteten Ort lagern. Zum Reinigen nur saubere, weiche Tücher verwenden. Nicht mit chemischen Mitteln reinigen (kein Benzin, Farbverdünner usw.). Reinigung des Netzfilters: Den Filter in Pfeilrichtung abnehmen (s. Abb.). Den Filter mit einem Staubsauger oder mit Wasser reinigen. Anschließend an einem gut belüfteten Ort trocknen lassen.

R290
