BEDIENUNGSANLEITUNG EZM-4930 Emko

• Anzeige mit 6-stelligem Zählwert und 6-stelligem Vorwahlwert
• Ein Vorwahlwert
• Rücksetz-, Pause-und ChA-ChB Zähleingang
• NPN/PNP Eingang wählbar
• Automatisches oder manuelles Rücksetzen
• INC,DEC,INC/INC,INC/DEC,UP/DOWN, x1 / x2 / x4 Zählauswahl mit Phasenverschiebung
• Multiplikationsfaktor und wählbare Dezimalpunktposition

SPEZIFIKATION :

EINGÄNGE :

Zähleingänge (Ch-A, Ch-B): Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Rücksetz-Eingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Pause Eingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber Sensortyp: NPN oder PNP

Rücksetzfunktion: automatisch oder manuell

Zähleingänge und maximale Frequenzen :

x1 / x2 / x4: Phasenverschiebung (Drehgeber) Zähler: 10 kHz.

Rücksetzen und Pause: 2-50 ms

AUSGANG

Relaisausgang : 5A bei 250VAC; 100,000 Schaltvorgänge

VERSORGUNGSSPANNUNG :

230 V\~ 50/60 Hz (-15%;+10%) 3VA

115 V～(-15%;+10%) 3VA

24 V\~ 50/60 Hz (-15%;+10%) 3VA

24 V\~(-%15;+%15) 4 VA/4W

(Bei Bestellung angeben)

ANZEIGE :

Anzeige für aktuellen Wert :

EZM-4430 : 8mm rote 6-stellige LED Anzeige

EZM-4930 : 13.2 mm rote 6-stellige LED Anzeige

EZM-7730 : 10.8 mm rote 6-stellige LED Anzeige

EZM-9930 : 13.2 mm rote 6-stellige LED Anzeige

Anzeige für Vorwahl-Wert:

EZM-4430 : 8mm grüne 6-stellige LED Anzeige

EZM-4930 : 8mm grüne 6-stellige LED Anzeige

EZM-7730 : 8mm grüne 6-stellige LED Anzeige

EZM-9930 : 8mm grüne 6-stellige LED Anzeige

UMWELTANFORDERUNGEN und PHYSIKALISCHE MERKMALE

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90%RH (ohne Kondensation)

Schutzklasse: Frontseite Ip65, Rückseite Ip20

Gewicht:

EZM-4430: 210g

EZM-4930: 240g

EZM-7730: 270g

EZM-9930: 340g

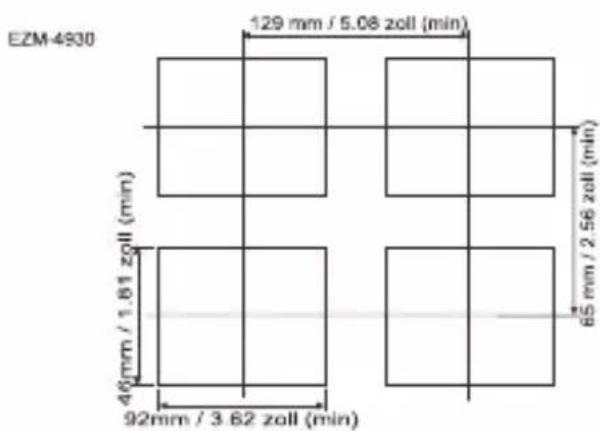

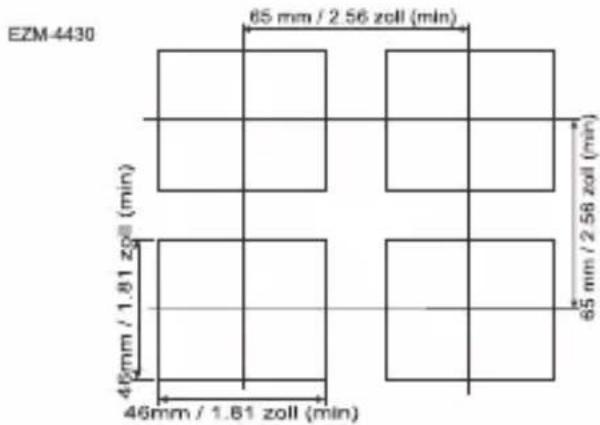

ABMESSUNGEN:

EZM-4430: (48x48mm, Tiefe:95mm)

EZM-4930: (96x48mm, Tiefe:96mm)

1- Schalttafel entsprechend den Einbaumaßen vorbereiten
2-Sicherstellen, dass die Dichtung auf der Vorderseite der Schalttafel angelegt ist.
3- Das Gerät in den Schalttafelausschnitt einsetzen. Befestigungsteile vorher entfernen.
4- Das Gerät so einsetzen, dass dieses mit der Schalttafel dicht abschließt.
5- Die Befestigungsteile von der Rückseite anbringen. Die Befestigungsteile Richtung Schalttafel schieben und fixieren.

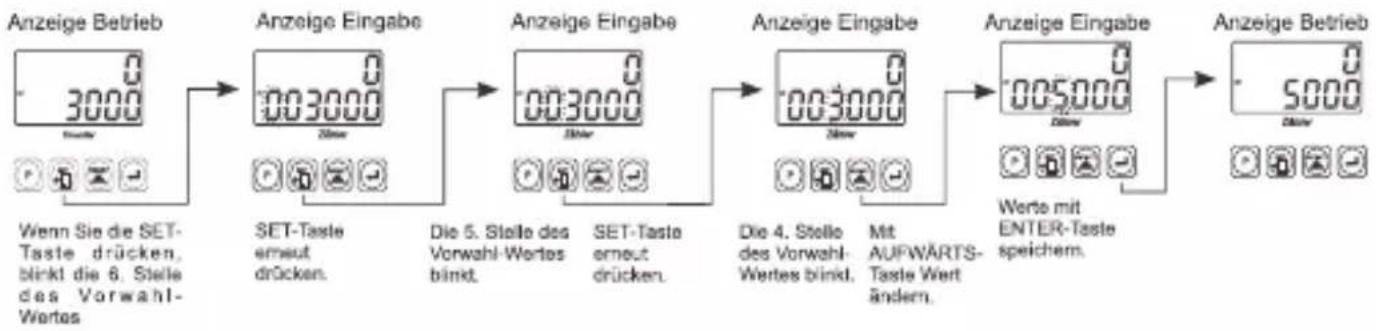

Ändern und Speichern des Vorwahlwerts

    subgraph Anzeige Betrieb
        G["3000 timer"]
        H["Set-Taste erneut drücken."]
        I["Set-Taste erneut drücken."]
        J["Set-Taste erneut drücken."]
        K["Set-Taste erneut drücken."]
    end

    subgraph Anzeige Eingabe
        L["003000 timer"]
        M["003000 timer"]
        N["003000 timer"]
        O["003000 timer"]
        P["003000 timer"]
        Q["003000 timer"]
        R["003000 timer"]
        S["003000 timer"]
        T["003000 timer"]
        U["003000 timer"]
        V["003000 timer"]
        W["003000 timer"]
        X["003000 timer"]
        Y["003000 timer"]
        Z["003000 timer"]
        AA["003000 timer"]
        AB["003000 timer"]
        AC["5000 timer"]
    end

    subgraph Anzeige Betrieb
        AD["5000 timer"]
        AE["Werte mit ENTER-Taste speichem."]
        AF["5000 timer"]
        AG["5000 timer"]
        AH["5000 timer"]
    end

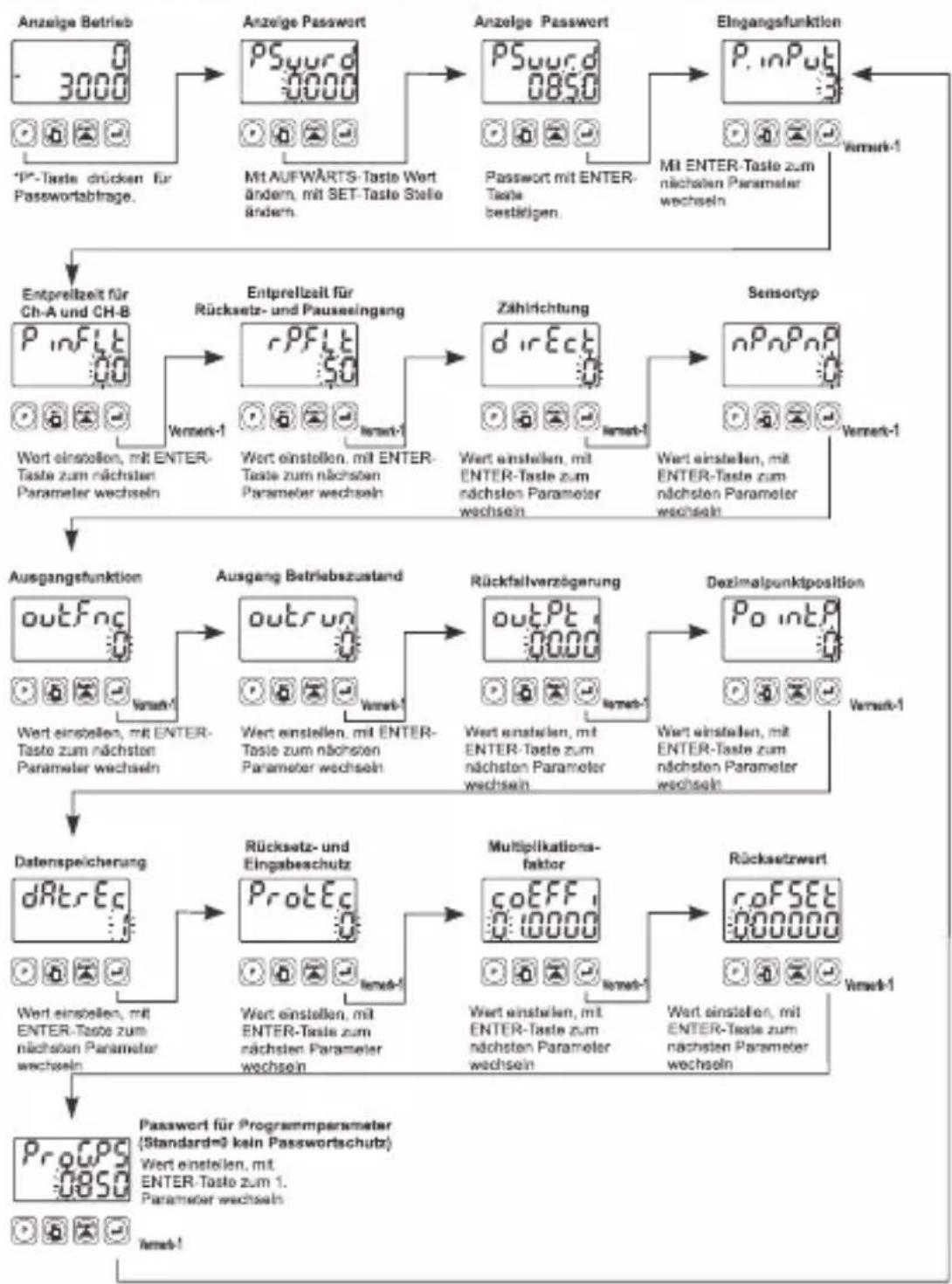

Zugriff auf Programmparameter und Verlaufsschema

    A --> N["Entprellzeit für Ch-A und CH-B"]
    N --> O["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    B --> P["Entprellzeit für Rücksetz- und Pauseeingang"]
    P --> Q["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    C --> R["Zählrichtung"]
    R --> S["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    D --> T["Sensortyp"]
    T --> U["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    F --> V["Datenspelicherung"]
    V --> W["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    G --> X["Rücksetz- und Eingabeschutz"]
    X --> Y["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    H --> Z["Rücksetzwert"]
    Z --> AA["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    I --> AB["Rücksetzwert"]
    AB --> AC["Wert einstellen, mit ENTER-Taste zum nächsten Parameter wechseln"]

    J --> AD["Passwort für Programmparameter (Standard=0 kein Passwortschutz)"]
    AD --> AE["Wert einstellen, mit ENTER-Taste zum 1. Parameter wechseln"]

Vermerk 1- Sie können mit der AUFWÄRTS-Taste den Wert des Parameters ändern, mit der SET-Taste die Stelle wechseln und mit der ENTER-Taste diesen Parameter speichern und zum nächsten Parameter wechseln.

Vermerk 2- Wenn sie die Parameter nicht speichern möchten, drücken Sie die "P"-Taste um in den Betriebsmodus zu gelangen.

Parameter Definitionen

P. inPut :Eingangsfunktion (Standard=3)

0 : AUNGarts zählend bei steigender Flanke von ch-A Eingang.
1 : Abwärts zählend bei steigender Flanke von Ch-A Eingang. (DEC)
2 :Upcount bei steigender Flanke des Ch-A-Eingangs, Downcount bei steigender Flanke des Ch-B-Eingangs .(INC/DEC)
3 : Aufwärts zählend bei steigender Flanke von Ch-A Eingang; aufwärts zählend bei steigender Flanke von Ch-B Eingang (INC/INC)
4 : Aufwärts zählend bei steigender Flanke von Ch-A Eingang wenn Ch-B bei 0; abwärts zählend bei steigender Flanke von Ch-A Eingang wenn Ch-B bei 1
5 : x1 P(Phäserkverschlab Drehgeber)
6 : x2 Phässenkverschlab Drighgeber )
7 : x4 P(Fläsenversentab Drghgeber)

P. inFLT: (Standard=0)Entprellzeit für Ch-A und Ch-B Eingänge Inputs

Wird verwendet zum Schutz gegen elektrisches Prellen oder wenn das Signal unter der vorgegebenen Impulszeit liegt.

Werte zwischen 000000 und 000050 ms

rPFLT: (Standard=50)Entprellzeit für Rücksetz - und Pauseeingang

Wird verwendet zum Schutz gegen elektrisches Prellen oder wenn der Impuls unter der vorgegebenen Impulszeit liegt.

Wertezwischen 000002 und 000050 ms

d.vEcB:Count Direction (Standard=0)

Aufwärts bis Vorwahlwert. (0 --> Vorwahlwert)

Abwärts bis. (Vorwahlwert-->0)

nP_nP_nP : Sensortyp (Standard=0)

NPN

000001 PNP

outFoc :Ausgangsfunktionen (Standard=0)

outFnc=000000

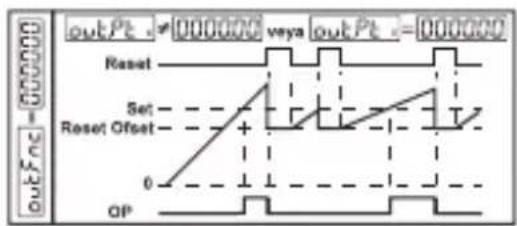

Manuelles Rücksetzen-1:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Zähler läuft weiter und Ausgang bleibt in Position bis zum manuellen Rücksetzen. Zähler geht auf Rücksetzwert.

out Pt = 0000000 vsa out Pt = 000000 Reset Set Reset Offset 0 OP

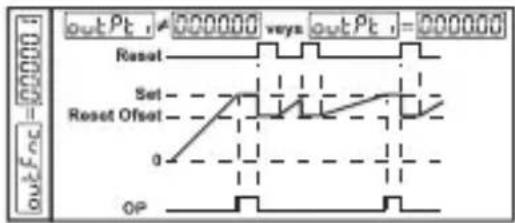

Manuelles Rücksetzen-2:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Zähler stoppt und Ausgang und Zählwert bleiben unverändert bis zum manuellen Rücksetzen. Zähler geht auf Rücksetzwert.

outPt = 000000 ways outPt = 000000 Reset Set Reset Offset 0 OP

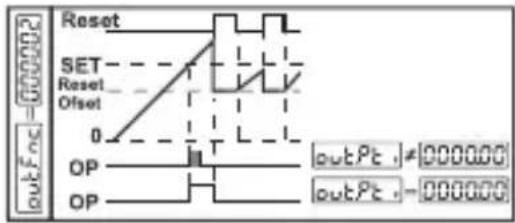

Manuelles Rücksetzen-3:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Ist Rückfallverzögerung>0 fällt Ausgang nach eingestellter Zeit zurück. Ist Rückfallverzögerung=0 bleibt Ausgang unverändert bir zum manuellen Rücksetzen. Zähler läuft weiter. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert.

Reset SET Reset Offset 0 OP OP outPt - 000000 outPt - 000000

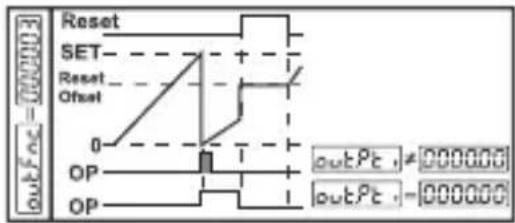

Automatisches Rücksetzen-1:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Zähler geht automatisch auf 0 oder Vorwahl Wert zurück. Zähler startet. Ist Rückfallverzögerung>0 fällt Ausgang nach eingestellter Zeit zurück. Ist Rückfallverzögerung=0 bleibt Ausgang unverändert bis zum manuellen Rücksetzen. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert.

Reset SET Reset Offset 0 OP OP outPt ≠ 000000 outPt ≠ 000000

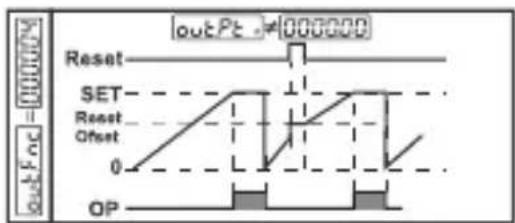

Automatisches Rücksetzen-2:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Ist Rückfallverzögerung>0 fällt Ausgang nach eingestellter Zeit zurück. Zähler geht automatisch auf 0 oder Vorwahlwert zurück und startet nach Rückfallverzögerung. Ist Rückfallverzögerung=0 bleibt Ausgang unverändert bis zum manuellen Rücksetzen. Zähler stoppt. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert.

outPt - 000000 Reset SET Reset Offset 0 OP

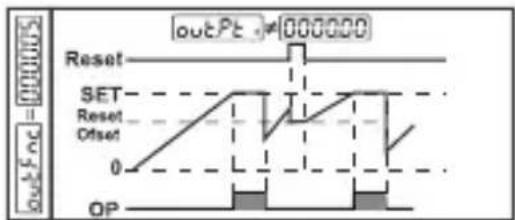

Automatisches Rücksetzen-3:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Ist Rückfallverzögerung>0 fällt Ausgang nach eingestellter Zeit zurück. Zähler geht automatisch auf 0 oder Vorwahlwert zurück und startet neu. Der Vorwahlwert wird bis Ende Rückfallverzögerung in Zählwertanzeige angezeigt. Ist Rückfallverzögerung=0 bleibt Ausgang unverändert bis zum manuellen Rücksetzen. Zähler stoppt. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert.

outPt - 000000 Reset SET Reset Offset 0 OP

outFnc = 000006

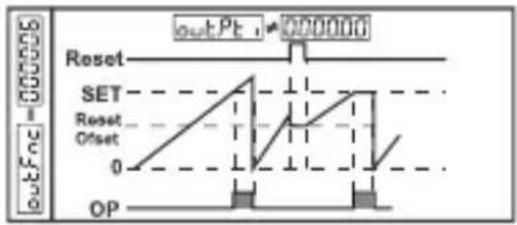

Automatisches Rücksetzen-4:

Ausgang schaltet bei Erreichen des Vorwahlwerts oder 0. Ist Rückfallverzögerung>0 fällt Ausgang nach eingestellter Zeit zurück. Zähler läuft bis Ende Rückfallverzögerung weiter und geht dann automatisch auf 0 oder Vorwahlwert zurück und startet neu. Ist Rückfallverzögerung=0 bleibt Ausgang unverändert bis zum manuellen Rücksetzen. Zähler läuft weiter. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert.

out Pt Reset SET Reset Offset 0 OP

outfoc ■ 000007

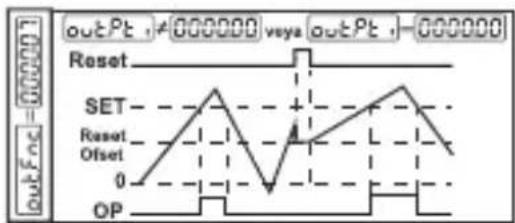

Automatisches Rücksetzen-5:

Aufwärts zählen: Ist Zählwert> oder= Volwahlwert, ist Ausgang aktiv. Ist Zählwert, < Vorwahlwert, ist Ausgang inaktiv. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert. Abwärts zählen: Ist Zählwert > 0, ist Ausgang inaktiv. Nach manuellem Rücksetzen geht Zähler auf Rücksetzwert.

outPt ≠000000 vsa outPt ≠000000 Reset SET Reset Offset 0 OP

outrun :Ausgang Betriebszustand (Standard=0)

Ausgang wird angesteuert

Ausgang wird nicht angesteuert

outPt : Rückfallverzögerung (Standard=0.00)

Definiert wie lange der Ausgang aktiv ist. Der Wert kann zwischen 00.00 bis 99.99 s eingestellt werden. Bei 00.00 ist der Ausgang bis zum manuellen Rücksetzen aktiv.

P_{0} : Dezimalpunkt position (Standard=0)

Ohne Punkt

000001 Nach 1. Stelle

000002 Nach 2. Stelle

000003 Nach 3. Stelle

000004 Nach 4. Stelle

dRtrEc :Datenspeicherung (Standard=1)

Bei Unterbrechung der Versorgungsspannung wird der Zählwert im Speicher abgelegt.

000001 Bei Unterbrechung der Versorgungsspannung wird der Zählwert nicht im Speicher abgelegt.

ProtEc :Rücksetz-und Eingabeschutz (Standard=0)

Rücksetz- und Eingabeschutz nicht aktiviert

"RESET" - Taste deaktiviert

000002 "SET" - Taste deaktiviert

000081 Vollschutz: "RESET"-Taste und "SET"-Taste deaktiviert

coEFF. :Multiplikationsfaktor (Standard=01.0000)

Der Wert kann zwischen "00.0001" und "99.9999" eingestellt werden. Der Eingangsimpuls wird mit diesem Faktor multipliziert.

roFSET :Rücksetzwert (Standard=0)

Der Wert kann zwischen "00.0000" und "500000" eingestellt werden. Nach manuellem Rücksetzen geht Zähler auf diesen Wert.

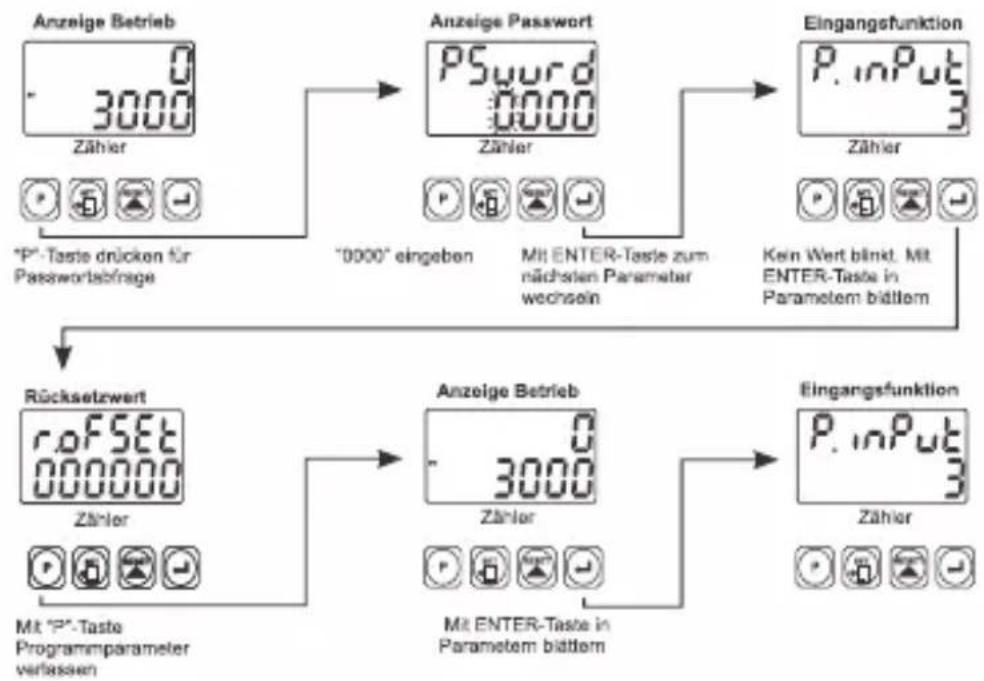

ProGPS :Passwort zum ändern der Programmparameter

Der Wert kann zwischen "0000" und "9999" eingestellt werden. Ist der Wert auf "0000" eingestellt, ist der Passwortschutz inaktiv.

Ist der Passwortschutz aktiv, erfolgt die Abfrage nach drücken der "P"-Taste.

1- Wird das Passwort falsch eingegeben, erscheint die Betriebsanzeige.
2- Ist ein Passwort hinterlegt und wird der Wert "0000" eingegeben, kann mit der "ENTER-

Taste in den Parametern geblättert werden, diese aber nicht geändert werden. Der Parameter "Password" wird nicht angezeigt.

Fehlermeldungen für EZM-XX30 programmierbare Zähler

    subgraph Anzeige Betrieb
        G["3000 Zähler"]
        H[""P"-Taste drücken für Passworbfrage"]
    end

    subgraph Anzeige Password
        I["PSyurd 0000 Zähler"]
        J[""0000" eingeben"]
        K["Mit ENTER-Taste zum nächsten Parameter wechseln"]
    end

    subgraph Eingangsfunktion
        L["P.inPut 3 Zähler"]
        M["Kein Wert blinkt. Mit ENTER-Taste in Parametem bitttem"]
    end

    subgraph Rücksetzwert
        N["roFSET 000000 Zähler"]
        O["Mit "P"-Taste Programmparameter verlassen"]
    end

    subgraph Anzeige Betrieb
        P["3000 Zähler"]
        Q["Mit ENTER-Taste in Parametem bitttem"]
    end

    subgraph Eingangsfunktion
        R["P.inPut 3 Zähler"]
        S["Kein Wert blinkt. Mit ENTER-Taste in Parametem bitttem"]
    end

1-Zählwert blinkt und Zähler steht; Diese Anzeige erscheint, wenn der Zählwert größer ist als der maximale Zählwert. Um diese Meldung zu entfernen und den Zähler Rückzusetzen, drücken Sie die "RESET"- Taste.

2-Zählwert blinkt und Zähler steht; Diese Anzeige erscheint, wenn der Zählwert kleiner ist als der minimale Zählwert. Um diese Meldung zu entfernen und den Zähler Rückzusetzen, drücken Sie die "RESET"-Taste.

Installation

Vor Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Lieferumfang enthalten sind:

• 1 Gerät
  -2 Befestigungsteile
• Garantieschein
• Gebrauchsanweisung.

Vor Montage das Gerät visuell prüfen, ob das Gerät während der Beförderung beschädigt wurde. Die Montage und Inbetriebnahme muss durch geschultes Personal ausgeführt werden. Dies steht unter der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Geräts eine Gefahr bestehen sollte, Spannungsversorgung abschalten und alle elektrischen Verbindungen zum Geräts entfernen.

Standardmäßig wird das Gerät ohne Netzschalter und ohne Sicherung ausgeliefert. Bei Bedarf müssen diese vom Anwender selbst angebracht werden.

Es muss eine zum Gerät passende Versorgungsspannung verwendet werden, um Fehlfunktionen und Schäden zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, darf das Gerät vor Abschluss der Verkabelung nicht mit Spannung versorgt werden.

An dem Gerät keine Veränderungen vornehmen, und das Gerät nicht reparieren. Eingriffe am Gerät können fehlerhafte Funktion, Beschädigung des Geräts oder angeschlossener Geräte, elektrischen Schocks und Feuer auslösen.

Das Gerät darf unter keinen Umständen in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Die Schalttafelausschnitte können scharfe Kanten aufweisen, welche bei der Montage des Geräts Schnittverletzungen verursachen können. Bitte treffen Sie die erforderlichen Vorsichtsmaßnahmen.

Es ist wichtig, dass das Gerät mit den mitgelieferten Befestigungsteilen montiert wird. Das Gerät nicht mit ungeeigneten Befestigungsteilen montieren. Achten Sie darauf, dass das Gerät während der Montage nicht herunterfällt.

Es unterliegt Ihrer Verantwortung, wenn das Gerät nicht wie in dieser Anleitung beschrieben, verwendet wird.

Garantie

2 Jahre Garantieschutz gegen Material- und Verarbeitungsfehler. Diese Garantie wird mit dem Vorbehalt gewährleistet, dass der Kunde den in Garantieschein und Bedienungsanleitung erwähnten Pflichten nachkommt.

Instandhaltung

Das Gerät muss durch geschultes Personal gewartet werden. Vor dem Zugriff auf Innenteile, alle stromführenden Leitungen trennen.

Gerät nicht mit auf Kohlenwasserstoff basierenden Lösungsmitteln (wie Benzin, Trichlorethylen etc.) reinigen. Das Reinigen mit diesen Lösungen kann die mechanische Sicherheit des Geräts vermindern.

Verwenden Sie ein mit Ethylalkohol oder Wasser benetztes Tuch um das Plastikgehäuse außen zu reinigen.

Sonstige Angaben

Herstellerinformationen

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informationen zum Reparatur- und Wartungsservice:

Emko Elektronik Sanayi ve Ticaret A.Ş.

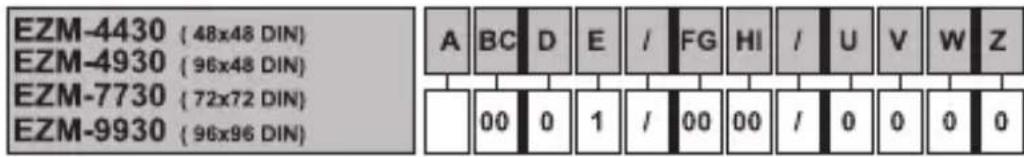

Bestellinformationen

EZM-4430 (48x48 DIN) EZM-4930 (96x48 DIN) EZM-7730 (72x72 DIN) EZM-9930 (96x96 DIN)

A Versorgungsspannung

2	24 VAC/DC (-%15;+%15) 50/60Hz
3	24 VAC (-%15;+%10) 50/60Hz
4	115 VAC (-%15;+%10) 50/60Hz
5	230 VAC (-%15;+%10) 50/60Hz
9	Kundenspezifisch (maximal 240VAC (-%15;+%10) 50/60Hz

E Ausgang-1

1 Relaisausgabe (5A @ 250 VAC) Widerstandsbelastung

Bitte erstellen Sie Ihren Bestellcode für EZM-XX30 programmierbare Zähler mit Hilfe der oben angegebenen Informationen. Bitte alle Leerstellen im Bestellcode ausfüllen.

Liegen Ihre Anforderungen außerhalb der oben angegebenen Spezifikation, nehmen Sie bitte Kontakt mit uns auf.

Ihr Technologiepartner

Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben. Bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung herunterladen möchten.
