BEDIENUNGSANLEITUNG T 121 Kärcher

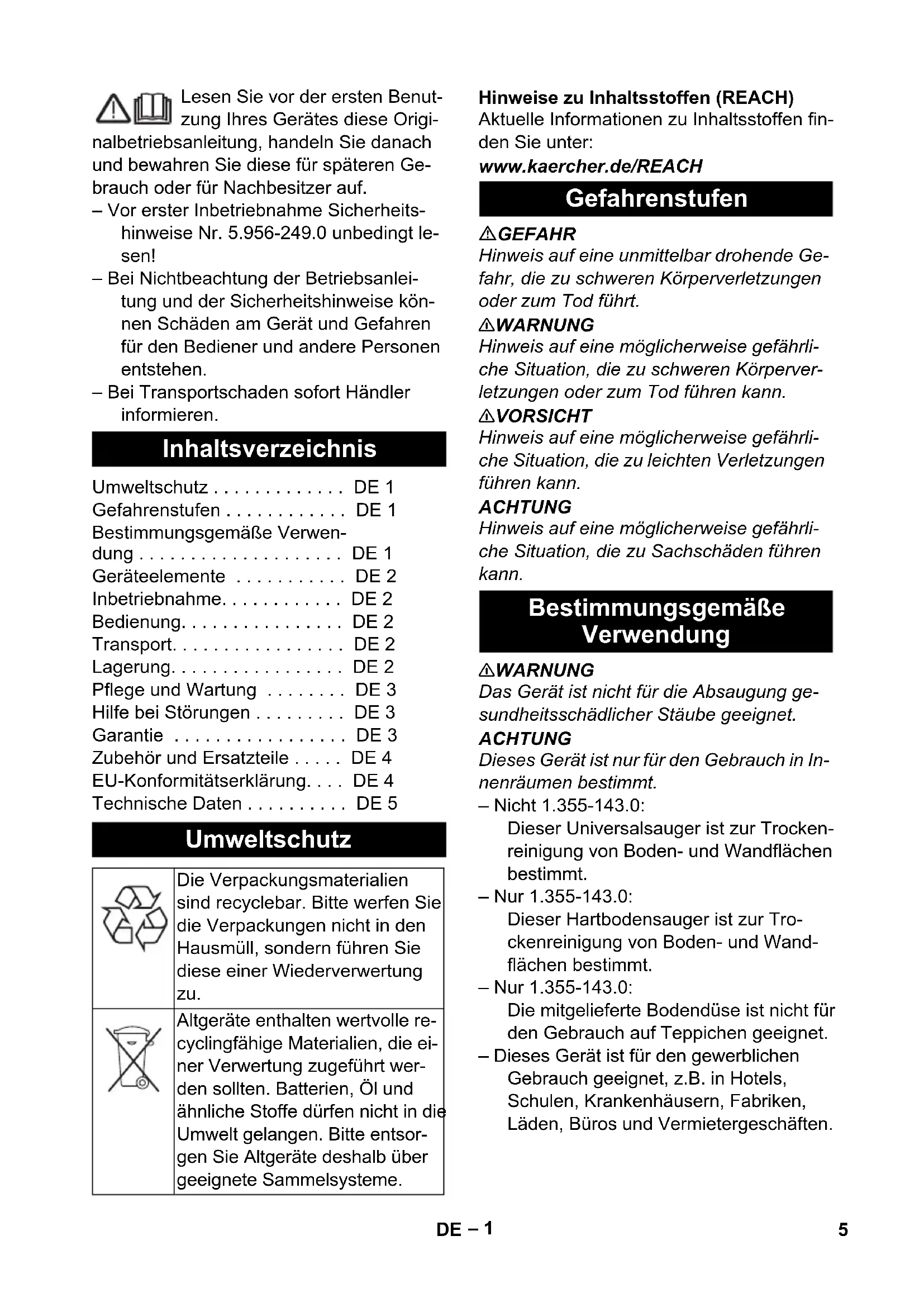

4– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. – Vor erster Inbetriebnahme Sicherheits- hinweise Nr. 5.956-249.0 unbedingt le- sen! – Bei Nichtbeachtung der Betriebsanlei- tung und der Sicherheitshinweise kön- nen Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. – Bei Transportschaden sofort Händler informieren. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. 몇 WARNUNG Das Gerät ist nicht für die Absaugung ge- sundheitsschädlicher Stäube geeignet. ACHTUNG Dieses Gerät ist nur für den Gebrauch in In- nenräumen bestimmt. – Nicht 1.355-143.0: Dieser Universalsauger ist zur Trocken- reinigung von Boden- und Wandflächen bestimmt. – Nur 1.355-143.0: Dieser Hartbodensauger ist zur Tro- ckenreinigung von Boden- und Wand- flächen bestimmt. – Nur 1.355-143.0: Die mitgelieferte Bodendüse ist nicht für den Gebrauch auf Teppichen geeignet. – Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Inhaltsverzeichnis Umweltschutz ... DE 1 Gefahrenstufen ... DE 1 Bestimmungsgemäße Verwen- dung ... DE 1 Geräteelemente ... DE 2 Inbetriebnahme... DE 2 Bedienung... DE 2 Transport... DE 2 Lagerung... DE 2 Pflege und Wartung ... DE 3 Hilfe bei Störungen ... DE 3 Garantie ... DE 3 Zubehör und Ersatzteile ... DE 4 EU-Konformitätserklärung... DE 4 Technische Daten ... DE 5 Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt wer- den sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsor- gen Sie Altgeräte deshalb über geeignete Sammelsysteme. Gefahrenstufen Bestimmungsgemäße Verwendung 5DE– 2 1 Vliesfiltertüte 2 Saugstutzen 3 Saugschlauch 4 Typenschild 5 Kabelhaken 6 Tragegriff 7 Netzkabel 8 Saugkopf 9 Verriegelung des Saugkopfs 10 Lenkrolle 11 Schmutzbehälter 12 Steckdose für Elektrosaugbürste 13 Hauptschalter 14 Umschalter Hartfläche/Teppichboden (je nach Ausstattung) 15 Bodendüse 16 Saugrohr 17 Netzsteckerfixierung 18 Aufnahme für Bodendüse 19 Verriegelung der Abdeckung 20 Abdeckung 21 Filtergehäuse 22 Abluftfilter 23 Saugkraftregler (stufenlos) 24 Krümmer 25 Hauptfilterkorb 26 Motorschutzfilter – Bedienelemente für den Reinigungs- prozess sind gelb. – Bedienelemente für die Wartung und den Service sind hellgrau. Kontrolle, ob Hauptfilterkorb im Gerät eingesetzt ist. 1 Betrieb mit Vliesfiltertüte oder Papierfil- tertüte (Sonderzubehör) 2 Betrieb ohne Filtertüte Saugkopf entriegeln und abnehmen. Hauptfilterkorb entnehmen. Vliesfiltertüte oder Papierfiltertüte (Son- derzubehör) aufstecken. Hauptfilterkorb einsetzen. Saugkopf aufsetzen und verriegeln. Netzstecker einstecken. Gerät am Hauptschalter einschalten. Umschalter der Bodendüse auf Hartflä- che oder Teppichboden stellen. Saugkraft am Saugkraftregler regulie- ren (stufenlos). Reinigung durchführen. Gerät am Hauptschalter ausschalten. Netzstecker ziehen. Behälter entleeren. Gerät innen und außen durch Absau- gen und Abwischen mit einem feuchten Tuch reinigen. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Dieses Gerät darf nur in Innenräumen gela- gert werden. Geräteelemente Farbkennzeichnung Inbetriebnahme Betriebsarten Einbau der Filtertüte Bedienung Gerät einschalten Reinigungsbetrieb Gerät ausschalten Nach jedem Betrieb Transport Lagerung 6 DE– 3 GEFAHR Vor allen Arbeiten am Gerät, Gerät aus- schalten und Netzstecker ziehen. Hauptfilterkorb (auswaschbar) bei Be- darf unter fließendem Wasser reinigen. ACHTUNG Beschädigungsgefahr! Hauptfilterkorb nie nass einsetzen. Abluftfilter: 1x jährlich wechseln Abdeckung entriegeln und abnehmen. Filtergehäuse herausnehmen. Abluftfilter aus Filtergehäuse heraus- nehmen. Neuen Abluftfilter in Filtergehäuse ein- setzen. Filtergehäuse einsetzen. Abdeckung anbringen und verriegeln. Saugkopf entriegeln und abnehmen. Motorschutzfilter entnehmen. Neuen Motorschutzfilter einsetzen. Saugkopf aufsetzen und verriegeln. Nur T 12/1 eco!efficiency: Abbildung GEFAHR Vor allen Arbeiten am Gerät, Gerät aus- schalten und Netzstecker ziehen. – Motor-Thermoprotektor hat angespro- chen. Vliesfiltertüte oder Papierfiltertüte (Son- derzubehör) wechseln. Motorschutzfilter austauschen. Abluftfilter austauschen. Alle Teile auf Verstopfungen kontrollie- ren. Wiedereinschaltung nach Abkühlen der Motorturbine nach ca. 30-40 Minuten. Steckdose und Sicherung der Strom- versorgung überprüfen. Netzkabel und Netzstecker des Gerä- tes überprüfen. Gerät einschalten. Verstopfungen aus Saugdüse, Saug- rohr oder Saugschlauch entfernen. Vliesfiltertüte oder Papierfiltertüte (Son- derzubehör) wechseln. Hauptfilterkorb unter fließendem Was- ser reinigen. Saugkopf richtig aufsetzen/verriegeln. Defekten Saugschlauch austauschen. Motorschutzfilter austauschen. Vliesfiltertüte oder Papierfiltertüte (Son- derzubehör) wechseln. Sitz der Vliesfiltertüte oder Papierfilter- tüte (Sonderzubehör) kontrollieren. Saugkopf richtig aufsetzen/verriegeln. Unbeschädigten Hauptfilterkorb einset- zen. Motorschutzfilter richtig einsetzen. Kann die Störung nicht behoben wer- den, muss das Gerät vom Kundendienst überprüft werden. In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Pflege und Wartung Hauptfilterkorb reinigen Abluftfilter austauschen Motorschutzfilter austauschen Netzkabel austauschen Hilfe bei Störungen Gerät schaltet während des Betriebs ab Saugturbine läuft nicht Saugkraft lässt nach Staubaustritt beim Saugen Kundendienst Garantie 7DE– 4 Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. 5.957-594 Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 Zubehör und Ersatzteile EU-Konformitätserklärung Produkt: Trockensauger Typ: 1.355-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2009/125/EG Angewandte harmonisierte Normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Angewandte nationale Normen

Typisches Betriebsgewicht kg 6,4 6,4 6,4 Umgebungstemperatur (max.) °C +40 +40 +40 Ermittelte Werte gemäß EN 60335-2-69 Schalldruckpegel L

dB(A)626260 Unsicherheit K

0,2 0,2 0,2 Ökodesign gemäß 666/2013 Energieeffizienzklasse -- B A+ A+ Indikativer jährlicher Energiever- brauch kWh/a 31,4 21,2 18,5 Teppichreinigungsklasse -- D -- C Hartbodenreinigungsklasse -- C D C Staubemissionsklasse -- D D D Schallleistungspegel L

dB(A)757573 Nennleistungsaufnahme W 800 800 500 Netzkabel T 12/1 H05VV-F 2x1,0 mm
