BEDIENUNGSANLEITUNG Tech 160 AL-KO

D Betriebsanleitung....7

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

Zu diesem Handbuch....7

Produktbeschreibung....7

Sicherheitshinweise....9

Montage....10

Inbetriebnahme....11

Wartung und Pflege.... 16

Lagerung.... 17

Reparatur....18

Entsorgung.... 18

Hilfe bei Störungen.... 19

EG-Konformitätserklärung......20

Garantie....20

ZU DIESEM HANDBUCH

Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Machen Sie sich vor der Benutzung mit den Bedienelementen und dem Gebrauch der Maschine vertraut.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

ACHTUNG!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

PRODUKTBESCHREIBUNG

In dieser Dokumentation werden verschiedene Modelle von Benzin-Rasenmähern beschrieben.

Einige Modelle sind mit Grasfangbox ausgerüstet und/oder sind zusätzlich zum Mulchen geeignet. Identifizieren Sie ihr Modell anhand der Produktbilder und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und darf nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere, darüber hinausgehende Anwendung gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

■ Dieses Gerät ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet.
Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden.
Das Gerät nicht bei Regen oder auf nassem Rasen benutzen.
Das Gerät darf nicht im gewerblichen Einsatz betrieben werden.

Sicherheits- und Schutzeinrichtungen

ACHTUNG!

Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden.

Sicherheitsbügel

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet.

ACHTUNG!

Verletzungsgefahr!

Lassen Sie den Sicherheitsbügel bei Gefahr sofort los!

Bei Geräten ohne Messerkupplung:

Schneidmesser wird gestoppt.
Motor wird gestoppt.

Bei Geräten mit Messerkupplung:

■ Schneidmesser wird gestoppt.
Achtung - Motor läuft weiter!

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

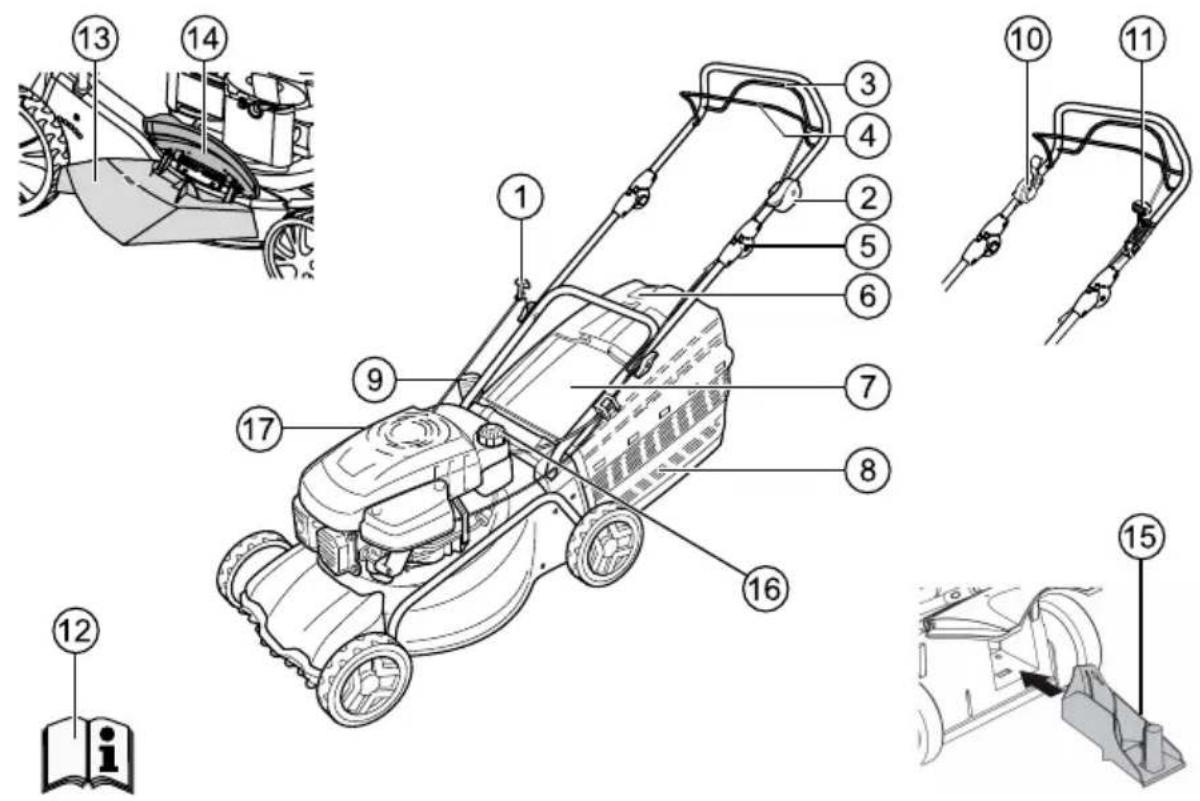

Produktübersicht

1 Starterseil 10 Messerkupplung
2 Start, Stop * 11 Variogetriebe *
3 Radantrieb * 12 Betriebsanleitung
4 Sicherheitsbügel 13 Auswurfeinsatz *
5 Ergonomische Höhenverstellung * 14 Verschlussklappe *
6 Füllstandsanzeige* 15 Mulchkit *
7 Prallklappe * 16 Benzintank
8 Grasfangbox * 17 Öleinfüllstutzen
9 Schnitthöhenverstellung *

* je nach Ausführung

Symbole am Gerät

	Achtung!Besondere Vorsicht bei der Handhabung!
	Vor Inbetriebnahme Gebrauchsanleitung lesen!
	Achtung!Dritte aus dem Gefahrenbereich fernhalten!
	Achtung!Hände und Füße vom Schneidwerk fernhalten!
	Abstand zum Gefahrenbereich halten!
	Vor Arbeiten am Schneidwerk Zündkerzenstecker ziehen!
	Motorbremse lösen!
	Redantrieb einschalten!
	Gasfernbedienung Start / Stop
Zusatzsymbole bei Geräten mit Elektrostart
	Achtung!Gefahr durch Stromschlag!
	Achtung!Anschlussleitung von Schneidmessern fernhalten!
	Gerät immer vor Wartungsarbeiten oder bei beschädigtem Kabel vom Netz trennen!

Zusatzsymbole bei Geräten mit Elektrostart

	Achtung!Gefahr durch Stromschlag!
	Achtung!Anschlussleitung von Schneidmessern fernhalten!
	Gerät immer vor Wartungsarbeiten oder bei beschädigtem Kabel vom Netz trennen!

SICHERHEITSHINWEISE

	ACHTUNG!Gerät nur in technisch einwandfreiem Zustand benutzen!
	ACHTUNG!Verletzungsgefahr!Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden.

VORSICHT!

Brandgefahr!

Betankte Maschine nicht in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können!

Bereich um Motor, Auspuff, Kraftstoff-tank frei von Benzin, Öl halten.

ACHTUNG!

Brandgefahr!

Benzin und Öl sind hochgradig entflammbar!

Dritte aus dem Gefahrenbereich fernhalten.
Mähen Sie niemals, während Personen, besonders Kinder oder Tiere in der Nähe sind.
Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.
Kinder und Personen, die diese Gebrauchsanleitung nicht kennen, dürfen das Gerät nicht benutzen sowie keine Wartung und Reinigung durchführen.
- Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung dürfen das Gerät nicht benutzen, außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.
- Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten.
Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.
Zweckmäßige Arbeitskleidung tragen:

Lange Hose.
■ Festes Schuhwerk.
Gehörschutz

■ Bei Arbeiten an Hängen:

• Niemals an einem glatten und rutschigen Abhang arbeiten.
  ■ Immer auf sicheren Stand achten.
  Immer quer zum Hang mähen, niemals auf- oder abwärts.
  Nicht an Hängen mit mehr als 20° Neigung arbeiten!
  Besondere Vorsicht beim Wenden!

Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten.

Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten.
Landesspezifische Bestimmungen für die Betriebszeiten beachten
Betriebsbereites Gerät nicht unbeaufsichtigt lassen.
Nur mit scharfem Schneidmesser mähen
Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen.
Gerät nie ohne vollständig eingebaute Schutzeinrichtungen betreiben (z. B.: Prallklappe, Grasfangeinrichtungen)
Gerät vor jedem Gebrauch auf Beschädigungen prüfen, beschädigte oder abgenutzte Teile ersetzen.
Abgenutzte oder beschädigte Messer und Befestigungsbolzen nur satzweise austauschen, um Unwucht zu vermeiden.
■ Bevor Sie den Motor starten, kuppeln Sie alle Messer und Antriebe aus.
Motor abstellen, Stillstand des Gerätes abwarten, Zündschlüssel und Zündkerzenstecker ziehen:
Beim Verlassen des Gerätes
■ bei der Überprüfung, Reinigung oder Arbeiten am Gerät
■ nach dem Auftreten von Störungen
■ vor dem Lösen von Blockierungen
vor dem Beseitigen von Verstopfungen
■ nach dem Kontakt mit Fremdkörpern
■ bevor Sie nachtanken
Störungen und ungewöhnliche Vibrationen am Gerät auftreten (sofortige Überprüfung erforderlich)

Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

Zündkerzenstecker aufstecken und Motor starten:

nach Störungsbeseitigung (siehe Störungstabelle) und Prüfung des Gerätes
■ nach dem Reinigen des Gerätes

■ Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

Das zu mähende Terrain vollständig und sorgfältig prüfen, alle Fremdkörper entfernen.

Besondere Aufmerksamkeit beim Umkehren sowie beim Heranziehen des Rasenmähers.
Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln).
Schnittgut nur bei stehendem Motor entfernen.
Den Motor abschalten, wenn eine andere als die zu mähende Fläche überquert wird
Gerät nie mit laufendem Motor heben oder tragen.
- Beim Einfüllen von Benzin oder Motoröl nicht Essen oder Trinken.
Benzindämpfe nicht einatmen.
■ Führen Sie das Gerät in Schritttempo.
■ Vor Gebrauch auf festen Sitz der Muttern, Schrauben und Bolzen achten.
Beim Auslaufen des Motors die Drossel-kappe schließen. Falls der Motor einen Ben-zinabsperrhahn besitzt, ist dieser nach dem Mähen zu schließen.

MONTAGE

Beiliegende Montageanleitung beachten.

ACHTUNG!

Das Gerät darf erst nach vollständiger Montage betrieben werden.

Tanken

Vor der Inbetriebnahme müssen Sie den Rasenmäher auftanken.

WARNUNG!

Brandgefahr!

Benzin und Öl sind hochgradig entflammbar!

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Betriebsmittel

	Benzin Motoröl
Sorte	Normalbenzin / bleifrei	siehe Hinweise des Motorenherstellers
Füllmenge	siehe Hinweise des Motorenherstellers	ca. 0,6 l

Betriebsmittel

Sicherheit

WARNUNG! Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen lassen.

• Benzin und Öl nur in die dafür vorgesehene Behältern aufbewahren.
• Benzin und Öl nur bei ausgeschaltetem, kaltem Motor im Freien einfüllen oder entleeren.
  Nicht bei laufendem Motor Benzin oder einfüllen.
  Tank nicht überfüllen (Benzin dehnt sich aus).
  Beim Tanken nicht rauchen
  Den Tankverschluss bei laufendem oder heißem Motor nicht öffnen
  Beschädigten Tank oder Tankverschluss austauschen
  Tankdeckel immer fest schließen
  Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe verflüchtigt haben.

Wenn Motoröl ausgelaufen ist:

Motor nicht starten
ausgelaufenes Motoröl mit Ölbindemittel oder Lappen aufsaugen und sachgemäß entsorgen
Gerät reinigen.

Altöl nicht:

in den Abfall geben
in die Kanalisation, den Abfluss oder auf die Erde schütten.

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Benzin einfüllen

1. Tankdeckel abschrauben, an sauberer Stelle lagern.
2. Benzin mit einem Trichter einfüllen.
3. Tankeinfüllöffnung fest verschließen und reinigen.

Motoröl einfüllen

1. Öleinfülldeckel abschrauben, Verschluß an sauberer Stelle lagern.
2. Öl mit einem Trichter einfüllen.
3. Öleinfüllöffnung fest verschließen und reinigen.

INBETRIEBNAHME

ACHTUNG!

Mit losem, beschädigten oder abgenutzten Schneidwerk und/oder Befestigungsteilen darf das Gerät nicht benutzt werden. Vor Inbetriebnahme immer eine Sichtkontrolle durchführen.

Schnitthöhe einstellen

ACHTUNG!

Verletzungsgefahr!

Schnitthöhe nur bei abgeschaltetem Motor und stillstehendem Schneidmesser verstellen.

■ Stellen Sie immer alle Räder auf die gleiche Schnitthöhe.
■ Die Schnitthöhenverstellung ist modellabhängig.

Zentralverstellung (1)

Knopf der Zentralhöhenverstellung gedrückt halten. (1/1)
Für kürzeren Rasen den Handgriff der Zentralhöhenverstellung nach unten drücken. (1/2)
Für längeren Rasen den Handgriff der Zentralhöhenverstellung nach oben ziehen. (1/2)
■ Die Stufe der Zentralhöhenverstellung wird angezeigt. (1/3)
Knopf in der gewünschten Schnitthöhe loslassen.

Achsverstellung oder Zentralverstellung (2, 3)

■ Hebel zum Entriegeln zur Seite drücken und halten.
■ Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.

D

■ Hebel einrasten lassen.
Auf gleiche Rastposition bei allen Rädern achten.

Einzelrad-Schnellverstellung oder Achsverstellung (4)

■ Hebel zum Entriegeln zur Seite drücken und halten.
■ Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
■ Hebel einrasten lassen.
Auf gleiche Rastposition bei allen Rädern achten.

Einzelradverstellung (5)

Radschraube in Links- oder Rechtsrichtung lösen.
Radschraube in die Lochung für die gewünschte Schnitthöhe einstecken.
Radschraube festziehen.

Die Radverschraubungen sind mit Links- und Rechtsgewinde versehen. Beim Einschrauben auf die entsprechende Gewinderichtung im Mähergehäuse und die dazugehörenden Schrauben achten.

Auf gleiche Lochposition bei allen Rädern achten.

Zentralachsverstellung (6)

■ Beide Daumen auf die Enden der Achse legen.
■ Finger unter das Mähergehäuse legen.
Achse mit beiden Daumen aus der bisherigen Kerbe für die Schnitthöhe ziehen.
Achse mit beiden Daumen vor die gewünschte Kerbe für die Schnitthöhe ziehen und einrasten lassen.
Auf gleiche Rastposition bei allen Rädern achten.

Mähen mit Grasfangbox (8)

ACHTUNG! Verletzungsgefahr!

Grasfangbox nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

Prallklappe anheben und Grasfangbox in die Halter einhängen

Füllstandsanzeige

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (7a). Ist der Grasfangkorb voll, liegt die Füllstandsanzeige am Korb an (7b). Der Grasfangkorb muss geleert werden.

Grasfangbox leeren

1. Prallklappe anheben.
2. Grasfangbox aushängen und nach hinten abnehmen (8).
3. Grasfangbox leeren.
4. Prallklappe anheben und Grasfangbox wieder in die Halterungen einhängen (8).

Mähen ohne Grasfangbox

ACHTUNG! Verletzungsgefahr durch rotierende Teile!

Nur bei funktionsfähiger Drehfeder der Prallklappe ohne Grasfangbox mähen.

Die Prallklappe liegt durch Federkraft am Rasenmähergehäuse an. Der Grasschnitt wird so nach unten ausgeworfen.

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgt ihn mit Nährstoffen.

Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet schnell.

Grashöhe vor dem Mulchen: Maximal 8 cm
Grashöhe nach dem Mulchen: Mindestens 4 cm

Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen!

Mulchkit einsetzen

ACHTUNG! Verletzungsgefahr durch rotierende Teile!

Mulchkit nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser einsetzen oder entfernen!

1. Grasfangbox abnehmen. (8)

2. Prallklappe anheben und Mulchkit in den Auswurfkanal einsetzen. (9)

Mulchkit muss hörbar einrasten.

Rastet der Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werden.

Mulchkit entfernen

ACHTUNG!

Verletzungsgefahr durch rotierende Teile!

Mulchkit nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser einsetzen oder entfernen!

1. Prallklappe anheben. (10)
2. Verriegelung am Mulchkit lösen. (10)
3. Mulchkit herausziehen.

Mähen mit Seitenauswurf (Option)

ACHTUNG!

Verletzungsgefahr durch rotierende Teile!

Seitenauswurf nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen!

Seitenauswurf einsetzen

1. Grasfangbox entfernen und Mulchkit einsetzen.
2. Abdeckung für Seitenauswurf aufklappen und festhalten (11/1).
3. Seitenauswurfkanal einsetzen (11/2).
4. Abdeckung langsam schließen.
   → Die Abdeckung sichert den Seitenauswurfkanal vor dem Herausfallen.

Seitenauswurf entfernen

1. Abdeckung für Seitenauswurf aufklappen und festhalten (11/1).
2. Seitenauswurf entfernen und Abdeckung schließen (11/2).

Griffhöhe einstellen (Option)

Die Griffhöhe kann nach Bedarf in zwei unterschiedlichen Höhen eingestellt werden.

1 An der Unterholmverschraubung die beiden Griffschrauben abdrehen.
2 Die Schraubbolzen abziehen und die gewünschte Griffposition durch Einstecken in eine der jeweils beiden Rechteckbohrungen an den Haltern und durch die Holme einstellen (12).
Darauf achten, dass an jedem Halter jeweils die gleiche Bohrung verwendet wird!
3 Halterungen mit dem Unterholm wieder mit den Griffschrauben festschrauben.

Motor starten

WARNUNG!

Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen lassen.

ACHTUNG!

Verletzungsgefahr durch rotierende Teile!

Gerät bei Startvorgang nicht kippen!

Motor nur bei montiertem Messer starten (Messer dient als Schwungmasse)!
Beim Starten des betriebswarmem Motors (Honda) Choke oder Primerknopf NICHT benutzen!
■ Reglereinstellungen am Motor nicht verändern!

Einzelrad-Schnellverstellung oder Achsverstellung (4)

■ Hebel zum Entriegeln zur Seite drücken und halten.
■ Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
Hebel einrasten lassen.
Auf gleiche Rastposition bei allen Rädern achten.
Gerät nicht starten, wenn der Auswurfkanal nicht durch eines der folgenden Teile abgedeckt ist:

Grasfangbox
Prallklappe
Mulchkit

Betätigen Sie den Anlass-Schalter mit besonderer Aufmerksamkeit, entsprechend den Herstelleranweisungen.
Achten Sie auf ausreichendem Abstand der Füße zum Schneidwerkzeug.
Gerät in niedrigem Gras starten.

Positionszeichen am Gerät

Choke *
	Start Run Stop
Gasfernbedienung *
	Start Stop
Gasfernbedienung mit Choke *
Variogetriebe *
	Schnell Langsam
Messer-kupplung *
	Ein Aus

*je nach Ausführung

Manuelles Starten

ohne Gasfernbedienung, mit Choke

1 Choke auf Position 1 stellen (13/1).
2 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.

3 Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
4 Nach dem Aufwärmen des Motors (ca. 15–20 Sekunden) den Choke auf Position 2 stellen (13/2).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, mit Primer (16)

1 Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
2 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
3 Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, ohne Primer/Choke

1 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
2 Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

mit Gasfernbedienung, mit Choke

Gasfernbedienung mit Choke *

1 Gashebel auf Position Istellen (14/1).

2 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.

3 Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).

4 Nach dem Aufwärmen des Motors (ca. 15–20 Sekunden) Gashebel auf eine Position zwischen und stellen (14/2).

mit Gasfernbedienung, ohne Primer/Choke

Gasfernbedienung *
	Start Stop

1 Gashebel auf Position stellen (20/1).
2 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3 Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
4 Nach dem Aufwärmen des Motors (ca. 15–20 Sekunden) Gashebel auf eine Position zwischen und stellen (20).

mit Gasfernbedienung, mit Primer (16)

Gasfernbedienung *
	Start Stop

1 Gashebel auf Position stellen (20/1).
2 Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
3 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
4 Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
5 Sobald der Motor läuft, Gashebel für die gewünschte Motordrehzahl in eine Position zwischen und stellen (20).

Elektrisches Starten (Option)

Elektro-Start mit Primer (16)

1 Gashebel auf Position „START“ stellen (15/1).
2 Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
3 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
4 Zündschlüssel im Zündschloss ganz nach rechts drehen (19).

5 Sobald der Motor läuft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
6 Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen und stellen (15/2).

Elektro-Start ohne Primer/Choke (15)

1 Gashebel auf Position „START“ stellen (15/1).
2 Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
3 Zündschlüssel im Zündschloss ganz nach rechts drehen (19).
4 Sobald der Motor läuft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
5 Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen und stellen (15/2).

Messerkupplung (Option)

Messer-kupplung *
	Ein Aus

Mit der Messerkupplung kann das Schneidmesser ein- und ausgekuppelt werden, während der Motor weiterläuft.

Schneidmesser einkuppeln

1. Sicherheitsbügel zum Oberholm ziehen und festhalten (17).
   ⇒ Sicherheitsbügel rastet nicht ein.
2. Kupplungshebel vom Körper wegschieben (21/1).
   → Schneidmesser wird eingekuppelt.

Schneidmesser auskuppeln

1. Sicherheitsbügel loslassen (25).

→ Schneidmesser wird ausgekuppelt.
⇒ Kupplungshebel geht in Ruhestellung (21/2).

Motor ausschalten

Gerät ohne Messerkupplung

1 Gashebel auf Position stellen (20/2).
2 Sicherheitsbügel loslassen (25).

⇒ Motor schaltet aus.

WARNUNG!

Gefahr durch Schnittverletzungen!

Messerwelle läuft nach! Nach Abschalten nicht sofort unter das Gerät fassen.

Gerät mit Messerkupplung

Messer- kupplung *

Ein Aus

1 Sicherheitsbügel loslassen (25).

2 Gashebel auf Position stellen (20/2).

⇒ Motor schaltet aus.

WARNUNG!

Gefahr durch Schnittverletzungen!

Messerwelle läuft nach! Nach Abschalten nicht sofort unter das Gerät fassen.

Radantrieb (Option)

ACHTUNG!

Getriebe nur bei laufendem Motor zuschalten.

Radantrieb einschalten

1. Getriebeschaltbügel gegen den Oberholm drücken und festhalten (22) – Getriebeschaltbügel rastet nicht ein

⇒ Radantrieb wird eingeschaltet.

Radantrieb ausschalten

1. Getriebeschaltbügel loslassen (24).

→ Radantrieb wird ausgeschaltet.

Variogetriebe (Option)

Varioge-triebe *

Schnell Langsam

Mit dem Variogetriebe kann die Fahrtgeschwindigkeit des Rasenmähers stufenlos verändert werden.

ACHTUNG!

Hebel nur bei laufendem Motor betätigen. Schalten ohne Motorantrieb kann den Antriebsmechanismus beschädigen.

1. Für höhere Geschwindigkeit den Hebel (23) in Richtung (23/2) ziehen.

2. Für niedrigere Geschwindigkeit den Hebel (23) in Richtung (23/1) ziehen.

Fahrtgeschwindigkeit immer dem aktuellen Boden- und Rasenzustand anpassen!

WARTUNG UND PFLEGE

ACHTUNG!

Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer Motor abschalten und den Zündkerzenstecker ziehen!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht!

Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!

Alle Muttern, Bolzen und Schrauben müssen fest angezogen sein.
Das Gerät muss in einem sicheren Arbeitszustand sein.
Motor abkühlen lassen, bevor die Maschine abgestellt wird.
Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen.
Das Gerät nach jedem Gebrauch reinigen.
Gerät nicht mit Wasser abspritzen Eindringendes Wasser kann zu Störungen führen (Zündanlage, Vergaser).
Schneidmesser regelmäßig auf Beschädigungen kontrollieren.
■ Defekte Schalldämpfer immer ersetzen.

Mäher neigen

Je nach Motorenhersteller muss:

der Vergaser / Luftfilter nach oben zeigen (26)
■ die Zündkerze nach oben zeigen (27)

Bedienungsanleitung des Motorenherstellers beachten!

Schneidmesser nachschleifen / auswechseln

Stumpfe oder beschädigte Schneidmesser nur bei einer Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen.
Nachgeschliffene Schneidmesser müssen ausgewuchtet sein.

ACHTUNG!

Nicht ausgewuchtete Messer führen zu starken Vibrationen und beschädigen den Mäher.

Starterbatterie laden (Option)

Die Starterbatterie ist wartungsfrei und wird im Normalfall vom Mäher geladen. In Sonderfällen muss die Batterie durch den Benutzer geladen werden:

Vor der ersten Inbetriebnahme des Mähers.
■ Bei Entladung, vor der Winterpause oder bei längeren Standzeiten (> 6 Monate).

Ladevorgang:

1 Ladegerät aus dem Batteriekasten nehmen.
2 Batteriekabel vom Motorkabel trennen (28).
3 Batteriekabel mit Ladegerätekabel verbinden (29).
4 Ladegerät an Stromnetz anschließen. Die Spannung des Stromnetzes muss mit der Betriebsspannung des Ladegeräts übereinstimmen.

Die Ladezeit beträgt ca. 36 Stunden. Nur das mitgelieferte Original-Ladegerät verwenden.

ACHTUNG!

■ Starterbatterie nur in trockenen, gut gelüfteten Räumen laden!
Rasenmäher wärend des Ladevorgangs nicht in Betrieb nehmen!

Motorpflege

Motoröl wechseln

1 Zum Auffangen des Öls einen geeigneten Behälter bereitstellen.
2 Öl über die Öleinfüllöffnung vollständig ablaufen lassen oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsorgen!

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Altöl nicht:

in den Abfall geben
in Kanalisation oder Abfluss schütten
auf die Erde schütten

Luftfilter wechseln

■ Hinweise des Motorenherstellers beachten.

Zündkerze wechseln

Hinweise des Motorenherstellers beachten.

Radantrieb (Option)

Bowdenzug einstellen

Lässt sich bei laufendem Motor der Radantrieb nicht mehr ein- oder ausschalten, muss der entsprechende Bowdenzug nachgestellt werden.

ACHTUNG!

Verletzungsgefahr!

Bowdenzug nur bei ausgeschaltetem Motor verstellen.

1. Verstellteil am Bowdenzug in Pfeilrichtung drehen (30).
2. Zum Prüfen der Einstellung den Motor starten und den Radantrieb einschalten.
3. Funktioniert der Radantrieb immer noch nicht, Rasenmäher zu einer Servicestelle oder einem autorisierten Fachbetrieb bringen.

Antriebsritzel ölen

Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit Sprühöl einölen.

Das Getrieb des Radantriebs ist wartungsfrei.

LAGERUNG

ACHTUNG!

Brandgefahr- und Explosionsgefahr!

Gerät nicht bei offenen Flammen oder Hitzequellen lagern!

D

Motor auskühlen lassen.
Zum platzsparenden Aufbewahren den Oberholm abklappen.
Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern.
■ Starterbatterie frostfrei lagern.
■ Starterbatterie von Zeit zu Zeit nachladen.
Benzintank entleeren.
Zündkerzenstecker ziehen.

REPARATUR

Reparaturarbeiten dürfen nur Servicestellen und autorisierte Fachbetriebe durchführen.

ENTSORGUNG

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

HILFE BEI STÖRUNGEN

ACHTUNG!

Messer und Motorwelle dürfen nicht ausgerichtet werden!

Störung Lösung
Motor springt nicht an Benzin einfüllenGashebel auf „Start“ stellenChoke einschaltenMotorschalterbügel zum Oberholm drückenZündkerzen prüfen, eventuell erneuernLuftfilter reinigenMähmesser frei drehenStarterbatterie nachladenAuf gemähter Fläche starten
Motorleistung lässt nach Schnitthöhe korrigierenMähmesser nachschleifen / erneuernAuswurfkanal/Gehäuse reinigenLuftfilter reinigenArbeitsgeschwindigkeit verringern
Unsauberer Schnitt Mähmesser nachschleifen / erneuernSchnitthöhe korrigieren
Grasfangbox füllt nicht ausreichend	Schnitthöhe korrigierenRasen abtrocknen lassenMähmesser nachschleifen / erneuernGitter der Grasfangbox säubernAuswurfkanal/Gehäuse reinigen
Redantrieb funktioniert nicht Bowdenzug nachstellenKeilriemen defektKundendienst-Werkstatt aufsuchenSchmutz in Radantrieb, Zahnriemen und Getriebe entfernenFreiläufe (Antriebsritzel auf Getriebewelle) mit Sprühöl ölen
Räder drehen bei eingeschaltetem Getriebe nicht	Radschrauben nachziehenRadnabe defektKeilriemen defektKundendienst-Werkstatt aufsuchen
Gerät vibriert außergewöhnlich stark	Mähmesser überprüfen

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

Fachmännische Überprüfung ist erforderlich:

nach Auffahren auf ein Hindernis
■ bei plötzlichem Stillstand des Motors
bei Getriebeschaden
■ bei defektem Keilriemen

■ bei verbogenem Messer
■ bei verbogener Motorwelle

EG-KONFORMITÄTSERKLÄRUNG

siehe Montageanleitung

GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
■ verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ eigenmächtigen Reparaturversuchen
■ eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

TRANSLATION OF THE ORIGINAL OPERATING INSTRUCTIONS

Contents

About this manual.... 21

1 An der Unterholmverschraubung die beiden Griffschrauben abdrehen.

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Provozní kapaliny

Schnitthöhe einstellen

ПАЖЊА!

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Driftsmidler

Stille inn vaiertrekket

Hvis det ikke lenger er mulig å slå hjuldriften på eller av mens motoren går, må vaiertrekket justeres.

OBS!

Fare for personskader!

1 Zum Auffangen des Öls einen geeigneten Behälter bereitstellen.
2 Öl über die Öleinfüllöffnung vollständig ablaufen lassen oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsorgen!

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Altöl nicht:

in den Abfall geben
in Kanalisation oder Abfluss schütten
auf die Erde schütten

Verletzungsgefahr durch rotierende Teile!
