BEDIENUNGSANLEITUNG CDX-GT40U SONY

Bedienungsanleitung DE

Mode d'emploi FR

Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sieitte auf Seite 5 nach.

AUX input jack (stereo mini jack)

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufullen. Diese befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Montieren Sie theses Gerät aus Sicherheitsgründen im Armaturenbrett des Fahrzeugs. Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Dieses Etikett befindet sich an der Unterseite des Gehäuses.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Der Hersteller desses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmachtigter für EMV und Produktssicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantiangelegenheiten wenden Sie sichitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen

Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling thesees Produkts erhalten Sie bei ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ZAPPIN und Quick-BrowZer sind Markenzeichen der Sony Corporation.

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt enthalt Technologie, die bestimmten Schutz- und Urheberrechten von Microsoft unterliegt. Die Benutzung oder Verteilung dieser Technologie außerhalb theses Produkte ohne entsprechende Lizenz(en) von Microsoft ist verboten.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügbar

Aktivieren Sie unbedingt die Abschaltautomatik (Seite 19). Nach dem Ausschalten wird das Gerät dann nach der voreingestellt den Zeit automatisch vollständig abgeschelt, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik nicht aktivieren, müssen Sie jedem Mal, wenn Sie die Zündung ausschalten, die Taste SOURCE/OFF) gedrück halten, bis die Anzeige ausgeblendet wird.

Inhaltsverzeichnis

Vorbereitungen 5

Beenden des DEMO-Modus. 5

Einstellen der Uhr 5

Abnehmer der Frontplatte 5

Lage und Funktion der Bedienelemente. 6

Hauptgerat. 6

Radio 8

Speichern und Empfangen von Sendern 8

RDS. 8

CD 11

Wiedergeben einer CD 11

USB-Gerate. 11

Wiedergabe mit einem USB-Gerät 11

Suchen und Wiedergeben von Titeln 12

Wiedergeben von Titeln in verschiedenen Modi 12

Suchen nach einem Titel anhand seines Namens - Quick-BrowZer™ 13

Suchen nach einem Titel durch Anspielern der Titel - ZAPPIN™ 14

Klangeinstellungen und Setup-Menu 15

AnderndrKlangeinstellungen. 15

Verwenden der erweiterten Klangfunktionen - Erweiterte Sound-Engine. 16

Einstellen von Konfigurationsoptionen 18

VerwendengesonderterhaltlicherGeräte 20

Zusätzliche Audiogeräte 20

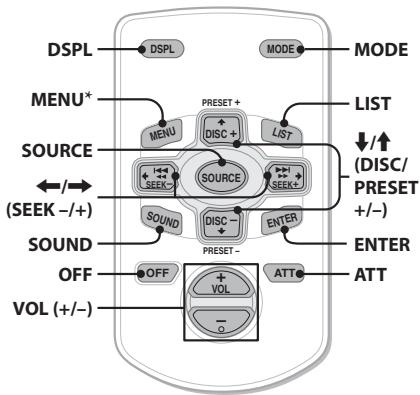

Fernbedienung RM-X114 21

Weitere Informationen 22

Sicherheitsmaßnahmen 22

Wartung. 23

Technische Daten. 24

Störungsbehebung 25

Vorbereitungen

Beenden des DEMO-Modus

Sie können die Demo, die beim Ausschalten des Gerats angezeigt wird, abbrechen.

1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint.
2 Drehen Sie den Steuerregler, bis „DEMO“ angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Wahlen Sie durch Drehen des Steuerreglers „DEMO-OFF" aus und drücken Sie anschließend den Steuerregler. Die Einstellung ist damit abgeschlossen.
4 Drücken Sie (BACK). Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus.

Einstellen der Uhr

Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.

1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint.
2 Drehen Sie den Steuerregler, bis „CLOCK-ADJ“ entscheid, und drücken Sie anschließend den Steuerregler. Die Stundenanzeige blinkt.
3 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drücken Sie (SEEK) - / + , um zur jeweils nachsten Ziffer in der Digitalanzeige zu wechseln.
4 Drücken Sie die Auswahltaste, nachdem Sie die Minuten eingestellt haben. Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnnt zu laufen.

Zum Einblenden der Uhrzeit drucken Sie (DSPL).

Abnehmer der Frontplatte

Um zu verhindern, dass das Gerät gestöhlen wird, konnen Sie die Frontplatte abnehmer.

1 Halten Sie (SOURCE/OFF) gedrückt. Das Gerät schaltet sich aus.
2 Drücken Sie undziehen Sie die Frontplatte auf sich zu und hereus.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertont einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Veränderk verwendet wird.

Hinweis

Schützen Sie die Frontplatte vor Hitze bzw.
hohen Temperatures und vor Feuchtigkeit.
Lassen Sie sie nicht in geparkten Autos, auf dem
Armaturenbrett oder auf der Hutablage liegen.

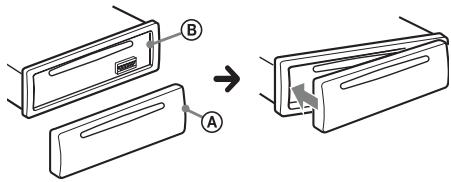

AnbringenderFrontplatte

Setzen Sie Teil A der Frontplatte wie abgebildet an Teil B am Gerät an und drücken Sie dann die linke Seite hinein, bis sie mit einem Klicken einrastet.

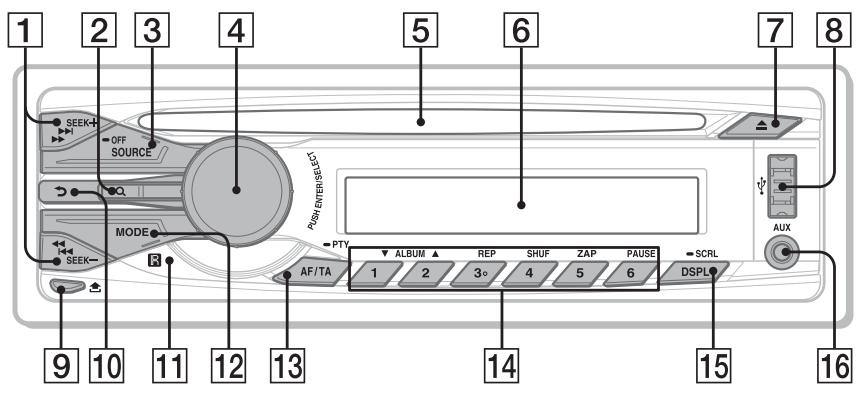

Lage und Funktion der Bedienelemente

Hauptgerät

In thisem Abschnitt werden Lage und Grundfunktionen der Teile und Bedienelemente beschrieben.

1 Tasten SEEK + Radio:

Automatisches Einstellen von Sendern (drücken) bzw. manuelle Sendersuche (gedrückt halten).

CD/USB:

Überspringen von Titeln (drücken), Überspringen mehrerer Titel hintereinander (drücken, dann innerhalb von 1 Sekunde erneut drücken und gedrückt halten) bzw. Rückwarts-/Vorwartssuchen in einem Titel (gedrückt halten).

2 Taste Q (BROWSE) Seite 13

Aktivieren des Quick-BrowZerTM- Modus.

3 Taste SOURCE/OFF

Drücken Sie diese Taste, um das Gerät einzuschalten bzw. die Tonquelle (Radio/CD/USB/AUX) zu wechseln.

Wenn Sie die Taste 1 Sekunde lang gedrückt halten, schaltet sich das Gerät aus.

Wenn Sie die Taste mehr als 2 Sekunden lang gedrück halten, schaltet sich das Gerät aus und die Anzeige wird ausgebrendet.

4 Steuerregler/Ausbwaltaste

Seite 15, 18

Einstellen der Lautstärke (drehen) bzw. Auswahlen von Einstelloptionen (drücken und drehen).

5 CD-Einschub

Legen Sie eine CD mit der beschriften Seite nach oben ein. Die Wiedergabe beginnnt.

6 Display

7 Taste (Auswerfen)

Auswerfen der CD.

USB-Anschluss Section 11

9 Taste (Lösener Frontplatte)
Seite 5
10 Taste (BACK) Zurückschalten zur vorherigen Anzeige.
11 Empfänger für die Fernbedienung
12 Taste MODE Seite 8 Auswahlen des Radiofrequenzbereichs (FM (UKW)/MW/LW) (drucken).
13 Taste AF (Alternativefrequenzen)/ TA (Verkehrsdurchsagen)/ PTY (Programmtypauswahl) Seite 9

Einstellen von AF und TA (drucken) bzw. Auswahlen des Programmtypes (PTY) bei einem RDS-Sender (gedrückt halten).

14 Zahlentasten (Stationstaten)

Radio:
Einstellen gespeicherter Sender (drücken) bzw. Speichern von Sendern (gedrückt halten).

CD/USB: ①/②: ALBUM▼/▲ (während der MP3-/WMA-/AAC-Wiedergabe) Überspringen von Alben (drücken) bzw. Überspringen mehrerer Alben hintereinander (gedrückt halten).

③: REP* Seite 12
④: SHUF Site 12
5: ZAP Seite 14 Wechseln in den ZAPPINTM Modus.
6: PAUSE Anhaltener Wiedergabe. Zum Beenden der Funktion drucken Sie die Taste erneut.

15 Taste DSPL (Anzeige)/

SCRL (Blättern)
Seite 8, 11, 12
Wechseln der Informationen im Display (drücken) bzw.
Durchlaufenlassen der Informationen im Display (gedrückt halten).

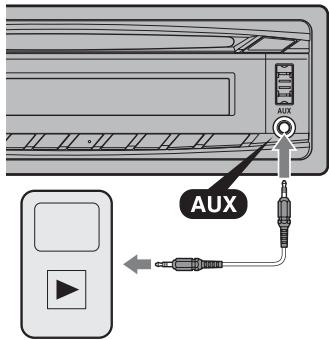

16 AUX-Eingangsbuchse Seite 20

• These Taste ist mit einem fuhlbaren Punkt gekennzeichnet.

Radio

Speichern und Empfangen von Sendern

Achtung

Wenn Sie während der Fahrt Sender einstehen, sollen den Sie die BTM-Funktion (Speicherbelegungsautomatik) verwenden. Andernfalls besteht Unfallgefahr.

Automatisches Speichern von Sendern — BTM

1 Drücken Sie SOURCE/OFF so oft, bis „TUNER" erscheint.

Zum Wechseln des Frequenzbereichs drucken Sie mehrmals MODE. Sie konnen zwischen FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW und LW wahlen.

2 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint.
3 Drehen Sie den Steuerregler, bis „BTM" angezeigt wird, und drücken Sie anschließend den Steuerregler.

Das Gerät speichert die Sender in der Reihenfolge der Frenquenzen auf den Zahlentasten (Stationstaston).

Manuelles Speichern von Sendern

1 Während des Empfangs des zu speichernden Senders halten Sie eine Stationstaste (① bis ⑥) so lange gedrückt, bis „MEM" angezeigt wird.

Einstellen gespeicherter Sender

1 Wahlen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste (① bis ⑥).

Automatisches Einstellen von Sendern

1 Wahlen Sie den Frequenzbereich aus und starten Sie mit (SEEK) + / - die Suche nach dem Sender.

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Tipp

Wenn Sie die Freqenz des gewünschten Senders kennen, halten Sie + / - gedrückt, bis die Freqenz in etwa erreicht ist, und drücken Sie + / - dann so oft, bis die gewünschte Freqenz tatsäch eingestellt ist (manuelle Sendersuche).

RDS

UKW-Sender, die RDS (Radiodatensystem) unterstützt, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus.

Hinweise

• Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung.
• Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt.

Wechseln der Informationen im Display Drücken Sie DSPL.

Einstellen von AF (Alternativefrequenzen) und TA (Verkehrs durchsagen)

Mit AF wird der Sender mit den stärksten Signalen in einem Netzwerk ständig neu eingestellt, während mit TA gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) empfangen werden.

1 Drücken Sie / TA so oft, bis die gewünschte Einstellung angezeigt wird.

Einstellung	Funktion
AF-ON	AF wird aktiviert und TA wird deaktiviert.
TA-ON	TA wird aktiviert und AF wird deaktiviert.
AF/TA-ON	AF und TA werden aktiviert.
AF/TA-OFF	AF und TA werden deaktiviert.

Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-
Sendern die AF/TA-Einstellung speichern.
Mit der BTM-Funktion werden nur RDS
Sender mit derselben AF/TA-Einstellung gespeichert.
Beim manuellen Speichern von Sendern
konnen Sie RDS- und Nicht-RDS-Sender
mit entsprechlicher AF/TA-Einstellung speichern.

1 Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab.

Empfangen von Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

Tipp

Wenn Sie die Lautstärke während einer Verkehrsdurchsage einstehen, wird der eingestellte Pegel für spätere Verkehrsdurchsagen gespeichert, und darüber unabhängig von der sonst eingestillten Lautstärke.

Unveränderter Empfang eines Regionalsenders - REGIONAL

Wenn die AF-Funktion aktiviert ist, wird der Empfang deses Gerats werkseitig auf eine bestimmte Region beschränkt, so dass nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt wird.

Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders bei der Konfiguration „REG-OFF" ein (Seite 19).

Hinweis

These Funktion steht in Großbritannien und in einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfungtion (nur Großbritannien)

Mithilfe dieser Funktion konnen Sie andere Lokalsender ausgehalten, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden.

1 Drücken Sie während des UKW-Empfangs eine Stationstaste (① bis ⑥), unter der ein Lokalsender gespeichert ist.
2 Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.

Auswahlen des Programmtypes (PTY)

Der gerade empfangene Programmtyp wird angezeigt. Außer dem kann nach dem ausgewählten Programmtyp gesucht werden.

1 Halten Sie während des UKW-Empfangs (AF/TA) (PTY) gedrückt.

Der Name des aktuellen Programmtypers entscheid, wenn der Sender PTY-Daten ausstrahlt.

2 Drehen Sie den Steuerregler, bis der gewünschte Programmtyp angezeigt wird, und drücken Sie anschliebend den Steuerregler.

Das Gerät beginnt, nach einem Sender zuuchen, der den ausgewählten

Programmtyp ausstrahlt.

Programmtypen

NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Music), ROCK M (Rock-Music), EASY M (Unterhaltungsmusic), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Music), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Music), NATION M (Volksmusic), OLDIES (Oldies), FOLK M (Folk-Music), DOCUMENT (Dokumentarbeiträge)

Einstellen von CT (Uhrzeit)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

1 Stellen Sie bei der Konfiguration „CT-ON" ein (Seite 19).

Hinweis

Die CT-Funktion steht möglicherweise nicht ordnungsgemäß zur Verfügung, auch wenn ein RDS-Sender empfangen wird.

CD

Wiedergeben einer CD

Mit dem Gerät setzen sich CD-DAs (auch solche mit CD TEXT) und CD-Rs/CD-RWs (MP3-/WMA-/AAC-Dateien (Seite 22)) wiedergeben.

1 Legen Sie eine CD mit der beschriften Seite nach oben ein.

Die Wiedergabe beginnnt automatisch.

Zum Auswerfen der CD drucken Sie

Hinweis

Wenn Sie eine CD auswerfen bzw. einlagen sollen, schlieben Sie kein USB-Gerät an. Andernfalls kann die CD beschädigt werden.

Wechseln der Informationen im Display

Je nach CD-Typ, Aufnahmeformat und Einstellungen werden möglicherweise unterschiedliche Informationen angezeigt. Drücken Sie DSPL

USB-Geräte

• Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) verwenden, die dem USB-Standard entsprechen.
• Der entsprechende Codec ist MP3 (.mp3), WMA (.wma), AAC (.m4a) und AAC (.mp4).
• Es empfeht sich, eine Sicherungskopie der Daten auf dem USB-Gerät zu erstellen.

Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Hinweis

Lassen Sie den Motor an, bevor Sie das USB-Gerät anschließen.
Bei manchen USB-Geräten kann es zu Fehlfungtionen und Beschädigungen kommt, wenn Sie zuerst das Gerät anschließen und dann den Motor anlassen.

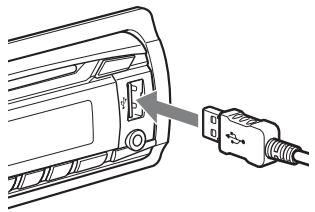

Wiedergabe mit einem USB-Gerät

1 Schlieben Sie das USB-Gerät mit dem dazugehörigen USB-Kabel an den USB-Anschluss an.

Die Wiedergabe beginnt.

WennbereitseinUSB-Geratangeschlossen ist,druckenSiezumStartender Wiedergabe / OFF so oft,bis "USB"erscheint.

Zum Stoppen der Wiedergabe halten Sie SOURCE/OFF 1 Sekunde lang gedrückt.

Wenn Sie das USB-Gerät von thisem Gerät trennen wollen, stoppen Sie die USB-Wiedergabe und trennen Sie dann das USB-Gerät.

Hinweise

• Verwenden Sie keine USB-Geräte, die so groß oder schwer sind, dass sich bei einer Erschüttung die Verbindunglös bzw. das Gerät herunterfallen kann.
• Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am USB-Gerät lauft.
  Andernfalls können die USB-Daten beschädigt werden.

Wechseln der Informationen im Display

Je nach USB-Gerät, Aufnahmeformat und Einstellungen werden möglicherweise unterschiedliche Informationen angezeigt. Drücken Sie DSPL.

Hinweise

• Im Folgenden wird die Höchstzahl an anzeigbaren Daten angegeben.
  -Ordner(Alben):128
  -Dateien (Titel) pro Ordner:500
• Je nach Menge der aufgezeichneten Daten kann es etwas dauern, bis die Wiedergabe beginnnt.
• DRM-Dateien (digitale Rechteverwaltung) werden unter Umständen nicht wiedergegeben.
• Bei der Wiedergabe bzw. beim Vorwarts/- Rückwartssuchen in einer VBR-MP3-/WMA-/ AAC-Datei (variable Bitrate) wird die verstrichene Spieldauer möglicherweise nicht richtig angezeigt.
  Die Wiedergabe folgender MP3-/WMA-/AAC-Dateien wird nicht unterstützt:
• Dateien mit verlustfreier Komprimierung
  -Kopiergeschützte Dateien

Suchen und Wiedergeben von Titeln

Wiedergeben von Titeln in verschiedeneen Modi

Sie können Titel wiederholt (Wiedergabewiederholung) oder in zufälliger Reihenfolge (Zufallswiedergabe) wiedergeben halten.

Je nach ausgewählter Tonquelle stehen unterscheidliche Wiedergabemodi zur Verfugung.

1 Drücken Sie während der Wiedergabe (3) (REP) oder (4) (SHUF) so oft, bis der gewünschte Wiedergabemodus im Display erscheint.

Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt.

Wiedergabewiederholung

Einstellung	Funktion
← TRACK	Wiederholtes Wiedergeben eines Titels.
← ALBUM	Wiederholtes Wiedergeben eines Albums.
← OFF	Wiedergeben von Titeln in normaler Reihenfolge (normaler Wiedergabemodus).

Zufallswiedergabe

Einstellung	Funktion
SHUF ALBUM	Wiedergeben eines Albums in willkürlicher Reihenfolge.
SHUF DISC*1	Wiedergeben einer CD in willkürlicher Reihenfolge.
SHUF DEVICE*2	Wiedergeben des Inhalts auf einem Gerät in willkürlicher Reihenfolge.
SHUF OFF	Wiedergeben von Titeln in normaler Reihenfolge (normaler Wiedergabemodus).

^1 nur CD
^2 nur USB

Suchen nach einem Titel anhand seines Namens — Quick-BrowZer™

Sie können anhand der Kategorie muhelos nach einem Titel auf einer CD oder auf einem USB-Gerät suchen.

1 Drücken Sie Q (BROWSE)*.

Das Gerät wechselt in den QuickBrowZer-Modus und die Liste der Suchkategorien erscheidt.

Wenn die Titelliste erscheint, drücken Sie so oft (BACK), bis die gewünschte Suchkategorie angezeigt wird.

• Wahrend der Wiedergabe drücken Sie (BROWSE) länger als 2 Sekunden, um direkt zum Anfang der Kategorielle zu wechseln (nur USB).

2 Wahlen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigten den Steuerregler.
3 Gehen Sie wie in Schritt 2 erlautert vor, bis der gewünschte Titel ausgewählt ist. Die Wiedergabe beginnt.

Zum Deaktivieren des Quick-BrowZerModus drucken Sie (BROWSE).

Hinweis

Wenn Sie den Quick-BrowZer-Modus aktivieren, wird die Einstellung für die

Wiedergabewiederholung bzw.

Zufallswiedergabe außer Kraft gesetzt.

Suchen mit Überspringen von Elementen — Sprung-Modus

Auch wenn eine Kategorie也有很多 Elemente enthält, können Sie das gewünschte Element schnell ausfindig machen.

1 Drücken Sie im Quick-BrowZer-Modus (SEEK) +.

Der Name des Elements erscheint.

2 Drehen Sie den Steuerregler, um ein Element in der Nähe des gewünschten Elements auszuwahlen.

Das Gerät durchsucht die Elemente in Schritten von 10% der Gesamtzahl an Elementen.

3 Drücken Sie die Auswahltaste.

Im Display erscheint wieder die Anzeige für den Quick-BrowZer-Modus und das ausgewählte Element wird angezeigt.

4 Drehen Sie den Steuerregler, um das gewünschte Element auszuwahlen, und drücken Sie den Steuerregler.

Die Wiedergabe beginnt, wenn es sich bei dem ausgewählten Element um einen Titel handelt.

Zum Beenden des Sprung-Modus drucken

Sie (BACK) oder SEEK

Suchen nach einem Titel durch Anspielern der Titel — ZAPPIN™

Sie können kurze Passagen der Titel auf einer CD oder einem USB-Gerät nacheinander anspielen, um nach dem gewünschten Titel zuuchen.

Der ZAPPIN-Modus eignet sich besonderss für die Titelsuche, wenn die Wiedergabe in willkürlicher Reihenfolge oder die wiederholte Wiedergabe in willkürlicher Reihenfolge lauft.

1 Drücken Sie während der Wiedergabe die Taste (5) (ZAP).

Die Wiedergabe einer Passage aus dem nachsten Titel beginnt. Sie konnen die Wiedergabedauer einstellen (Seite 19).

Titel

(5) (ZAP) wird Passagen der Titel, die im ZAPPIN-gedrückt. Modus wiedergegeben werden.

2 Drücken Sie die Auswahltaste oder (5) (ZAP), sobald eine Passage aus einem Titel wiedergegeben wird, den Sie ganz horen möhen.

Der ausgewählte Titel wird im normalen Wiedergabemodus ab dem Anfang wiedergegeben.

Auch mit (BACK) können Sie den wiederzugebenden Titel bestätigten.

Tipps

• Drücken Sie im ZAPPIN-Modus (SEEK) +/- , um einen Titel zu überspringen.
• Drücken Sie im ZAPPIN-Modus (1)/(2) (ALBUM / ), um ein Album zu überspringen.

Klangeinstellungen und Setup-MENU

Ändern der Klangeinstellungen

Einstellen der Klangeigenschaften

1 Drücken Sie während des Empfangs bzw. der Wiedergabe die Auswahltaste.
2 Drehen Sie den Steuerregler, bis die gewünschte Menuoption angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Drehen Sie den Steuerregler, um die Einstellung auszuwahlen, und drücken Sie anschließend den Steuerregler.
4 Drucken Sie (BACK).

Sie konnen folgende Optionen einstellen:

EQ7 PRESET (Seite 16)

EQ7 SETTING (Seite 16)

POSITION

SET POSITION (Einstellen der

Hörposition) (Seite 17)

ADJ POSITION*1 (Feineinstellen der

Hörposition) (Seite 17)

SET SW POS*1*2 (Einstellen der Position

des Tiefstonlautsprechers) (Seite 17)

BALANCE

Zum Einstellen der Tonbalance:

"RIGHT-15" - "CENTER" - "LEFT-15".

FADER

Zum Einstellen des relativen Pegels:

"FRONT-15" - "CENTER"

"REAR-15".

DM+ (Seite 18)

RB ENH (Verstärker für Basse über Hecklautsprecher) (Seite 18)

Tiefstonlautsprechers)

Zum Einstellen der Lautstärke des

Tiefstonlautsprechers: +10dB^

0dB^ - _n - 10dB^

(_,ATT^ wird bei der niedrigsten

Einstellung angezeigt.)

AUX VOL\*3 (AUX-Lautstärkepegel)

Zum Einstellen der Lautstärke der einzelnen angeschlossenen Zusatzgeräte:

+18dB^ - ,0dB^ - , - 8dB^ .

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.

1 Abgeblendet, wenn „SET POSITION“ auf „OFF“ gesetzt ist.
2 Wenn als Audioausgang „SUB-OUT“ eingestellt ist (Seite 19).
*3 Wenn die AUX-Tonquelle aktiviert ist (Seite 20).

Verwendend erweiterten Klangfunktionen — Erweiterte Sound-Engine

Die erweiterte Sound-Engine erzeugt mit digitaler Signalverarbeitung ein ideales Klangfeld in Fahrzeugen.

Auswahlen der Klangqualität — EQ7-Voreinstellung

Sie können aus 7 Equalizer-Kurven eine geeignete ausgehalten (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM oder OFF).

1 Drücken Sie während des Empfangs bzw. der Wiedergabe die Auswahltaste.
2 Drehen Sie den Steuerregler, bis „EQ7 PRESET“ angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Drehen Sie den Steuerregler, bis die gewünschte Equalizer-Kurve angezeigt wird, und drücken Sie anschließend den Steuerregler.
4 Drucken Sie (BACK).

Wenn Sie die Equalizer-Kurve deaktivieren wollen, wahlen Sie in Schritt 3 die Option "OFF".

Tipp

Die Einstellung für die Equalizer-Kurve kann für jeder Tonquelle gespeichert werden.

Individuelles Einstellen der Equalizer-Kurve — EQ7-Einstellung

Mit „CUSTOM" unter EQ7 können Sie ihre individuellen Equalizer-Einstellungen vornehmen.

1 Wahlen Sie eine Tonquelle aus und drücken Sie die Auswahltaste.
2 Drehen Sie den Steuerregler, bis „EQ7 SETTING" angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Drehen Sie den Steuerregler, bis "BASE" angezeigt wird, und drücken Sie anschließend den Steuerregler. Sie können eine Equalizer-Kurve als Grundlage für individuelle Einstellungen auswahlen.
4 Drehen Sie den Steuerregler, um die Equalizer-Kurve auszuwahlen, und drücken Sie anschließend den Steuerregler.
5 Stellen Sie die Equalizer-Kurve ein.

Drehen Sie den Steuerregler, um den Frequenzbereich auszuwahlen, und drücken Sie anschliebend den Steuerregler.

SET BANII

BAND1: 63 Hz
BAND2: 160Hz
BAND3: 400Hz
BAND4:1kHz
BAND5:2,5kHz
BAND6: 6,3 kHz
BAND7:16,0kHz

Drehen Sie den Steuerregler, um den Lautstärkepegel einzustellen, und drücken Sie anschließend den Steuerregler.

Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -6 dB und +6 dB einstellen.

Stellen Sie wie in Schritt 1 und 2 erläutert weitere Freqenzbereiche ein.

6 Drucken Sie (BACK) zweimal.

Die Equalizer-Kurve wird unter "CUSTOM" gespeichert.

Optimieren des Klangsmithilfe der Tonverzögerung—Hörposition

Das Gerät kann ein tatsächliches Klangfeld simulieren, indem es die Tonausgabe aus den einzelnen Laufsprechern je nach Hörposition verzögert. Die Optionen für „POSITION“ sind im Folgenden aufgeführrt.

FRONT R (2): Vorne rechts

FRONT (3): Vorne Mitte ALL (4): In der Mitte des Fahrzeugs

OFF: Keine Position festgelegt

Sie konnen in folgenden Fällen auch die ungebährte Position des Tiefstonlautsprechers im Verhältnis zur Hörposition einstellen:

• Der Audioausgang ist auf „SUB-OUT“ eingestellt (Seite 19).
• Die Hörposition ist nicht auf „OFF“ gesetzt.

Die Optionen für „SET SW POS“ sind im Folgenden aufgeführrt.

NEAR () : Nah

NORMAL (8): Normal

FAR (C): Weiter entfernt

1 Drücken Sie während des Empfangs bzw. der Wiedergabe die Auswahltaste.
2 Drehen Sie den Steuerregler, bis „SET POSITION“ angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Wahlen Sie durch Drehen des Steuerreglers „FRONT L“, „FRONT R“, „FRONT“ oder „ALL“ aus und drücken Sie anschließend den Steuerregler.
4 Drehen Sie den Steuerregler, bis „SET SW POS" angezeigt wird, und drücken Sie anschließend den Steuerregler.
5 Wahlen Sie durch Drehen des Steuerreglers „NEAR“, „NORMAL“ oder „FAR“ als Position des Tiefstonlautsprechers aus und drücken Sie anschließend den Steuerregler.
6 Drucken Sie (BACK).

Wenn Sie die Hörposition deaktivieren wollen, wahlen Sie in Schritt 3 die Option "OFF".

Feineinstellen der Hörposition

Sie können eine Feineinstellung für die Hörposition vornehmen.

1 Drücken Sie während des Empfangs bzw. der Wiedergabe die Auswahltaste.
2 Drehen Sie den Steuerregler, bis „ADJ POSITION“ angezeigt wird, und drücken Sie anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, um die Hörposition feineinzustellen, und drücken Sie anschließend den Steuerregler.
Einstellbereich: +3^ - CENTER^ - _ - 3^ .
4 Drucken Sie (BACK).

DM+ Erweitert

DM+ Erweitert verbessert digital komprimierten Ton, indem die hohen Frenzen wiederhergestellt werden, die beim Komprimierungsvorgang verloren gehen.

1 Drücken Sie während der Wiedergabe die Auswahltaste.
2 Drehen Sie den Steuerregler, bis DM+ angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Drehen Sie den Steuerregler, um „ON“ auszuwahlen, und drücken Sie anschließend den Steuerregler.
4 Drucken Sie (BACK).

Tipp

Die DM+-Einstellung kann für jeder Tonquelle gespeichert werden.

Verwenden der Hecklautsprecher als Tiefsttonlautsprecher — Verständner für Basse über Hecklautsprecher

Verstärker für Bässe über Hecklautsprecher verstärkt die Bässe, indem die Einstellung für den Niedrigpassfilter (Seite 19) auf die Hecklautsprecher angewendet wird. Dabei fungieren die Hecklautsprecher als Tiefsttonlautsprecher, ohne dass tatsächlich einer angeschlossen ist.

1 Drücken Sie während des Empfangs bzw. der Wiedergabe die Auswahltaste.
2 Drehen Sie den Steuerregler, bis „RB ENH" angezeigt wird, und drücken Sie anschließend den Steuerregler.
3 Wahlen Sie durch Drehen des Steuerreglers, 1^业 , 2^业 oder 3^业 aus und drücken Sie anschließend den Steuerregler.
4 Drucken Sie (BACK).

Einstellen von Konfigurationsoptionen

1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint.
2 Drehen Sie den Steuerregler, bis die gewünschte Option angezeigt wird, und drücken Sie anschließen den Steuerregler.
3 Drehen Sie den Steuerregler, um die Einstellung auszuwahlen, und drücken Sie anschließend den Steuerregler.* Die Einstellung ist damit abgeschlossen.
4 Drucken Sie (BACK).

Sie können je nach Tonquelle und Einstellung folgende Optionen einstellen:

CLOCK-ADJ (Uhr einstellen) (Seite 5)

CT (Uhrzeit)

Zum Einstellen der CT-Funktion: ^ "OFF" (Seite 10).

BEEP

Zum Einstellen des Signaltons: "ON", "OFF".

CAUT ALM*1 (Warnton)

Zum Einstellen des Warntons: "ON", "OFF" (Seite 5).

AUX-A*1 (AUX-Audio)

Zum Einstellen der AUX-Tonquellenanzeige: ON^ ,OFF" (Seite 20).

AUTO OFF (Abschaltautomatik)

Das Gerät kann nach dem Ausschalten nach einer voreingestellen Zeit automatisch vollständig abgeschelt werden: „NO“, „30S“ (Sekunden), „30M“ (Minuten), „60M“ (Minuten).

REAR/SUB*

Zum Wechseln des Audioausgangs: "SUB-OUT" (Tiefstonlautsprecher), "REAR-OUT" (Endversteller).

DEMO (Demo-Modus)

Zum Einstellen des Demo-Modus: "ON", "OFF".

DIMMER

Zum Wechseln der Helligkeit im Display: ^,ON^, , ^,OFF^, .

M.DISPLAY (Bewegte Anzeige)

-,SA":Bewegte Muster und ein Spektrumanalysator werden angezeigt.

-,OFF": Die bewegte Anzeige wird deaktiviert.

AUTO SCR (Automatischer Bildlauf)

Zum Einstellen des automatischen Bildlaufs für lange Informationen: „ON“, „OFF".

REGIONAL

Zum Beschränken des Empfangs auf eine bestimmte Region: „ON“, „OFF“ (Seite 9).

ZAP TIME (Zappin-Dauer)

Zum Einstellen der Wiedergabedauer für die Funktion ZAPPIN.

-,Z.TIME-1" (etwa 6 Sekunden), "Z.TIME-2" (etwa 15 Sekunden),

Z.TIME-3 (etwa 30 Sekunden).

ZAP BEEP (Zappin-Signalton)

Zum Einstellen des Signaltons zwischen den Passagen der Titel: „ON“, „OFF".

LPF FREQ*3 (Frequenz des

Niedrigpassfilters)

Zum Auswahlen der Grenzfrequenz des Tiefstonlautsprechers: 50Hz^ , 60Hz^ , 80Hz^ , 100Hz^ , 120Hz^ .

LPF SLOP*3 (Steilheit des

Niedrigpassfilters)

Zum Auswahlen der Steilheit des Niedrigpassfilters (LPF): _1^ , 2^4 3

SW PHASE*4 (Phase des

Tiefstonlautsprechers)

Zum Auswahlen der Phase des Tiefsttonlautsprechers: „NORM“, „REV".

HPF FREQ (Frequenz des Hochpassfilters)

Zum Auswahlen der Grenzfrequenz der Front- und Hecklautsprecher: ^ OFF^ 50Hz^ ,60Hz^ ,80Hz^ ,100Hz^ 120Hz^

HPF SLOP (Steilheit des Hochpassfilters)

Zum Auswahlen der Steilheit des Hochpassfilters (HPF) (nur wirksam, wenn HPF FREQ nicht auf „OFF“ gesetzt ist): „1“, „2“, „3“.

LOUDNESS (Dynamische Loudness)

Zum Verständen von Bässen und Höhen, so dass auch bei niedriger Lautstärke ein Klang von gutter Qualität erzielt wird: „ON“, „OFF".

ALO (Automatische Pegeloptimierung)
Zum Einstellen der Wiedergabelautstärke aller Tonquellen auf den optimalen Pegel: „ON“, „OFF".

BTM (Speicherbelegungsautomatik) (Seite 8)

^1 Bei ausgeschalteten Gerät.
2 Wenn ein UKW-Sender (FM) empfangen wird.
3 Wenn als Audioausgang „SUB-OUT“ eingestellt oder Veränderer für Bässe über Hecklautsprecher nicht auf „OFF“ gesetzt ist.
4 Wenn als Audioausgang „SUB-OUT“ eingestellt ist.

Verwendengesonderterhaltlicher Geräte

Zusätzliche Audiogeräte

Wenn Sie ein gesondert erhältliches tragbares Audiogerät an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät anschließen und dann einfach die Tonquelle auswahlen, können Sie den Ton über die Laatsprecher des Fahrzeugs wiedergeben halten.

Anschlieben eines tragbaren Audiogeräts

1 Schalten Sie das tragbare Audiogerät aus.
2 Drehen Sie die Lautstärke an thisem Gerät herunter.
3 Schliefen Sie das tragbare Audiogerät über ein Verbindungskabel (nicht mitgeliefert)* an diesen Gerät an.

• Verwenden Sie unbedingt einen geraden Stecker.

Einstellen des Lautstärkegegels

Stellen Sie unbedingt vor der Wiedergabe die Lautstärke der einzelnen angeschlossenen Audiogeräte ein.

1 Drehen Sie die Lautstärke an thisem Gerät herunter.
2 Drücken Sie (SOURCE/OFF) so oft, bis „AUX" erscheint.
3 Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßiger Lautstärke.
4 Stellen Sie die gewohnte Hörluststärke an thisem Gerät ein.
5 Stellen Sie den Eingangspegel ein (Seite 15).

Fernbedienung RM-X114

Die entsprechenden Tasten auf der Fernbedienung haben dieselbe Funktion wie die Tasten an thisem Gerät.

Die folgenden Tasten auf der Fernbedienung unterschieden sich außer dem hinsichtlich ihres Namens bzw. ihrer Funktion von denen am Gerät.

• Taste DSPL (Anzeige)
  Wechseln der Informationen im Display.
• Taste SOURCE

Einschalten des Gerats bzw. Wechseln der Tonquelle (Radio/CD/USB/AUX).

Tasten / (SEEK-/+）

Beim Steuern von Radio-, CD- und USB-Funktionen entsprechen diese Tasten den Tasten (SEEK) - / + am Gerät.

• Taste SOUND

These Taste entspricht der Auswahltaste am Gerät.

• Taste OFF

Ausschalten des Geräts bzw. Stopen der Tonquelle.

• Taste LIST

Aktivieren des Quick-BrowZer™-Modus.

Tasten ↑/↓ (DISC/PRESET +/-)

Beim Steuern von CD- und USB-Funktionen entsprechen diese Tasten den Tasten ① / ② (ALBUM / ) am Gerat.

• Taste ATT (Dämpfen des Tons)

Dämpfen des Tons. Zum Beenden der Funktion drücken Sie die Taste erneut.

* Funktion bei thisem Gerat nicht verfügbar.

Hinweis

Wenn Sie das Gerät ausschalten und die Anzeige ausgebendet ist, können Sie es nicht mit der Fernbedienung bedieren. Drücken Sie zunachst (SOURCE/OFF) am Gerät oder legen Sie eine CD ein, um das Gerät zu aktivieren.

Weitere Informationen

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne gekparkt war.
• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionenkommen.
  Die Motorantenne wird automatisch ausgefahren.

Feuchtgkeitskondensation

Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, behmen Sie die CD Heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunst ist. Andernfalls Funktioniert das Gerät nicht einwandfrei.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die CDs gelangen.

Hinweise zu CDs

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslüssen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.
• Reinigen Sie CDs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie darauf von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder

Verdünner und keine handelsüblichen Reinigungsmittel.

• Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und können dazu mit dieser Gemät nicht wiedergegeben werden.

- Auf diesen Gerät NICHT abspielbare CDs

• CDs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche CDs verwenden, kann es zu einer Fehlfunktion kommt oder die CD kann beschädigt werden.

• CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternfürmige CDs). Falls Sie es noch versuchen, kann das Gerät beschädigt werden.

• 8-cm CDs.

Hinweise zu CD-Rs/CD-RWs

• Hochstzahl an: (nur CD-Rs/CD-RWs)

• Ordnern (Alben): 150 (einschließlich Stammordner)

• Dateien (Titeln) und Ordnern: 300 (gegebenenfalls weniger als 300, wenn die Ordner-/Dateinamen viele Zeichen enthalten)

• anzeigbaren Zeichen für einen Ordner-/
  Dateinamen: 32 (Joliet)/64 (Romeo)

• Wenn eine Multisession-CD mit einer CD-DA-Session beginnnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiedergegeben.

- Auf diesen Gerät NICHT abspielbare CDs

• CD-Rs/CD-RWs mit schlechter Aufnahmequalität.
• CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden.
• CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden.
• CD-Rs/CD-RWs, die nicht im Musik-CD-Format oder im MP3-Format (ISO9660 Level 1/Level 2, Joliet/Romeo oder Multisession) bespielt wurden.

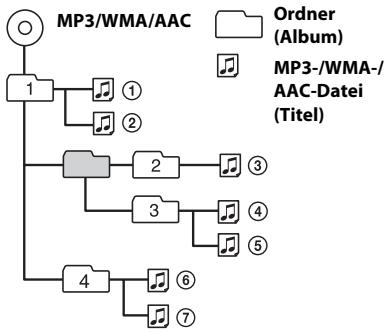

Wiedergabereihenfolge von MP3-/WMA-/AAC-Dateien

Sollten an Ihr dem Gerät Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony-Handler.

Wartung

Austauschen der Lithiumbatterie der Fernbedienung

Wenn die Batterie schwacher wird, verkürzt sich die Reichweite der Fernbedienung. Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschlukt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen gutekontakt zwischen den Batteriepolen und -anschluss安心zustellen.
• Achten Sie beim Einlagen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies konnte zu einem Kurzschluss führen.
  Schützen Sie die Batterie vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. A.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren! Auf keinen Fall darauf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis:itte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer" signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei Funktioniert. Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

ReinigenderAnschlusse

Das Gerät faktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden,ephenmen Sie die Frontplatte ab (Seite 5) und reinigen Sie die Anschlüsse mit einem Wattestächen. Drücken Sie darauf nicht zu fest auf die Anschlüsse. Andernfalls konnen sie beschädigt werden.

Hinweise

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus undziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.

Technische Daten

Tuner

FM (UKW)

Empfangsbereich: 87,5 - 108,0 MHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz: 25kHz

Nutzbare Empfindlichkeit: 8 dBf

Trennschärfe: 75 dB bei 400kHz

Signal-Rauschabstand: 80 dB (stereo)

Kanaltrennung: 50 dB bei 1kHz

Frequenzgang: 20 - 15.000Hz

MW/LW

Empfangsbereich:

MW: 531 - 1.602 kHz

LW: 153 - 279kHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz:

9.124,5 kHz oder 9.115,5 kHz/4,5 kHz

Empfindlichkeit: MW: 26 V , LW: 45 V

CD-Player

Signal-Rauschabstand: 120 dB

Frequenzgang: 10 - 20.000Hz

Gleichlaufschwankungen:

Unterhalb der Messgrenze

USB-Player

Schnittstelle: USB (Full-Speed)

Maximale Stromstärke: 1 A

Endveränderker

Ausgänge: Lautsprecherausgänge

Lautsprecherimpedanz: 4-8 Ohm

Maximale Ausgangsleistung: 45W× 4 (an 4 Ohm)

Allgemeines

Ausgange:

Audioausgabe (hinten/Tiefstlonlautsprecher umschaltbar)

Motorantennen-Steueranschluss

Steueranschluss für Endversteller

Eingänge:

Fernbedienungseingang

Antenneneingang

AUX-Eingangsbuchse (Stereominibuchse)

USB-Signaleingang

Betriebsspannung: 12 V Gleichstrom, Autobatterie

(negative Erdung)

Abmessungen: ca. 178 × 50 × 179 ~mm (B/H/T)

Einbaumae: ca. 182× 53× 162mm (B / H / T)

Gewicht: ca. 1,2 kg

Mitgeliefertes Zubehör:

Montageteile und Anschlusszubehör (1 Satz)

Sonderzubehör/gesondert erhältliche Geräte:

Fernbedienung: RM-X114

Ihr Handler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie ihren Handler nach ausfuhrlichen Informationen.

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste konnen Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sieitte zunachst,ob Sie das Gerat richtig angeschlossen und bedient haben.

Einzelheiten zum Gebrauch der Sicherung und zum Abnehmer des Gerats vom Armaturenbrett finden Sie in der mit thisem Gerat geleiferten Installations-/ Anschlussanleitung.

Wenn das Problem sich nicht beheben lässt, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Allgemeines

Das Gerät wird nicht mit Strom versorgt.

Prufen Sie die Verbindung oder Sicherung.
Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Fernbedienung bedieren. - Schalten Sie das Gerät ein.

Die Motorantenne wird nicht ausgefahren.

Die Motorantenne hat kein Relaiskästchen.

EsistkeinTonzuhören.

Die Funktion ATT zum Dämpfen des Tons ist aktiviert.
Der Fader-Regler „FADER" ist nicht für ein 2-Lautsprecher-System eingestellt.

Kein Signalton ertont.

Der Signalton ist deaktiviert (Seite 19).
Ein gesondert erhältlicher Endversteller ist angeschlossen und Sie verwenden nicht den integrierten Versteller.

Der Speicherinhalt wurde gelöscht.

Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebranct. Störgeräutsche sind zu horen, wenn der Zündschlüssel gedreht wird.

Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte angeschlossen.

Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus.

Wenn „DEMO-ON“ eingestellt ist und 5 Minuten lang keine Funktion ausgeführrt wird, wechselt das Gerät in den Demo-Modus. - Stellen Sie „DEMO-OFF“ ein (Seite 19).

Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.

Der Dimmer ist auf „DIM-ON“ eingestellt (Seite 19).
Die Anzeige wird ausgebendet, wenn Sie SOURCE/OFF gestrukt halten.

• Drücken Sie (SOURCE/OFF) am Gerät erneut, bis die Anzeige eingebrendet wird.

Die Anschlusses sind verschmutzt (Seite 24).

Die Abschaltautomatik (Auto Off) Funktioniert nicht.

Das Gerät ist eingeschaltet. Die Abschaltautomatik (Auto Off) wird nach dem Ausschalten des Geräts aktiviert. - Schalten Sie das Gerät aus.

Radioempfang

Sender lessen sich nicht empfangen. Der Ton ist stark gestört.

Die Verbindung wurde nicht richtig hergestellt.

• Schlieben Sie eine Motorantennen-Steuerleitung (blau) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverträker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/Seitenfensterscheibe integrierten Radioantenne ausgestattet ist).
• Prüfen Sie die Verbindung der Autoantenne.
• Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung.

Gespeicherte Sender让他们 nicht einstehen.

Speichern Sie den/die Sender unter der korrekten Freqenz ab.
Das Sendesignal ist zu schwach.

Der automatische Sendersuchlauf Funktioniert nicht.

Das Sendesignal ist zu schwach.
- Stellen Sie die Sender manuell ein.

RDS

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach.
- Deaktivieren Sie TA (Seite 9).

Es sind keine Verkehrsdurchsagen zu horen.

Aktivieren Sie TA (Seite 9).
Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt.

• Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird ,--- angezeigt.

Der aktuelle Sender ist kein RDS-Sender.
Es wurden keine RDS-Daten empfangen.
Der Sender gibt den Programtyp nicht an.

Der Programdienstname blinkt.

Für den aktuellen Sender gibt es keine Alternativfrequenz.

• Drücken Sie + / - , solange der Programmdienstname blinkt. PI SEEK" wird angezeigt und das Gerät beginnt dann mit der Sueche nach einer Frequenz mit denselben PI-Daten (Programmkennung).

CD-Wiedergabe

Es lassst sich keine CD einlagen.

EsistbereitseneandereCDeingelegt.
Die CD wurde mit Gewalt falsch herum oder falsch eingelegt.

Die CD lässt sich nicht abspielen.

Die CD ist beschädigt oder verschmutzt.
Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 22).

MP3-/WMA-/AAC-Dateien können nicht wiedergegeben werden.

Die CD ist nicht mit dem MP3-/WMA-/AAC-Format bzw. der Version kompatibel. Einzelheiten zu abspielbaren CDs und den Formaten finden Sie auf der Support-Website.

Es dauert länger, bis die Wiedergabe von MP3-/WMA-/AAC-Dateien beginnnt.

Bei folgenden CDs dauert es länger, bis die Wiedergabe beginnt:

• CDs mit einer komplizierten Datei-/ Ordnerstruktur.
• Multisession-CDs.
• CDs, zu denen noch Daten hinzugeführten werden können.

Im Display angezeigte Informationen laufen nicht automatisch durch.

Bei CDs mit sehr vielen Textinformationen laufen diese im Display möglicherweise nicht durch.
AUTO SCR"ist auf OFF"gesetzt.

• Stellen Sie „A.SCRL-ON" ein (Seite 19).
• Halten Sie DSPL (SCRL) gedrückt.

Tonsprüngte treten auf.

Das Gerät ist nicht richtig installiert.
- Installieren Sie das Gerät in einem Winkel von unter 45^ an einem stabilen Teil des Fahrzeugs.
Die CD ist beschädigt oder verschmutzt.

USB-Wiedergabe

Sie können über einen USB-Hub nichts wiedergeben halten.

Dieses Gerat kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Die Wiedergabe ist nicht möglich.

Das USB-Gerät Funktioniert nicht.

• Schließen Sie es nochmals an.

Es dauert länger, bis am USB-Gerät die Wiedergabe beginnt.

Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordernstruktur.

Der Ton setzen aus.

Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.

Fehleranzeigen/Meldungen

CHECKING

Das Gerät überprüft die Verbindung mit einem USB-Gerät.

• Warten Sie, bis das Überprüfen der Verbindung beendet ist.

ERROR

Die CD ist verschmutzt oder falsch herum eingelegt.
- Reinigen Sie die CD bzw. legen Sie sie korrekt ein.
Eine leere CD wurde eingelegt.
Die CD kann aufgrund eines Problems nicht wiedergegeben werden.
- Legen Sie eine andere CD ein.
Das USB-Gerät wurde nicht automatisch erkannt.
- Schlieben Sie es erneut an.
Drücken Sie , um die CD Herauszunehmen.

FAILURE

Die Lautsprecher-/Verständkeranschlüsse sind nicht korrekt.

• Schlagen Sie in der Installations-/ Anschlussanleitung zum jeweiligen Modell nach, wie die Anschlüsse korrekt vorgenommen werden müssen.

HUB NO SUPRT (Hubs nicht Unterstützung)

Ein USB-Hub wird von thisem Gerät nicht understandsit.

NO AF

Für den aktuellen Sender gibt es keine Alternativfrequenz.

• Drücken Sie + / - , solange der Programmdienstname blinkt. Das Gerät beginnnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (ProgrammKennung) ("PI SEEK" wird angezeigt).

NODEV (Kein Gerat)

USB wurde als Tonquelle ausgewählt, aber es ist kein USB-Gerät angeschlossen. Ein USB-Gerät oder ein USB-Kabel wurde während der Wiedergabe von diesen Gerät getrennt.

• Schlieben Sie unbedingt USB-Gerät und USB-Kabel an.

NO MUSIC

Die CD bzw. das USB-Gerät enthalt keine Musikdateien.
- Legen Sie eine Musik-CD in diesen Gerät ein.
- Schlieben Sie ein USB-Gerät an, das eine Musikdatei enthalt.

NO NAME

Für den Titel gibt es keinen CD-, Album-, Interpreten- bzw. Titelnamen.

NOTP

Das Gerät sicht weiter nach verfügbar Verkehrsfunksenden (TP).

OFFSET

Es liegt möglicherweise eine interne Fehlfunktion vor.

• Überprüfen Sie die Verbindungen. Wenn die Fehleranzeige weiterhin im Display angezeigt wird, wenden Sie sich an einen Sony-Handler.

OVERLOAD

Das USB-Gerät ist überlastet.

• Trennen Sie das USB-Gerät von diesen Gerät und wechseln Sie mit SOURCE/OFF) die Tonquelle.
• Zeigt an, dass das USB-Gerät nicht einwandfrei Funktioniert oder dass ein nicht understands Gerät angeschlossen ist.

READ

Das Gerät liestGPCale alle Titel- und Albuminformationen von der CD ein.
-itte warten Sie, bis das Einlesen abgeschlüssen ist. Die Wiedergabe beginnnt danach automatisch. Je nach CD-Struktur kann das Einlesen länger als eine Minute dauern.
USB NO SUPRT (USB nicht Unterstützung)
Das angeschlossene USB-Gerät wird nicht Unterstützung.
- Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.
"ooder,"
Sie sind beim Rückwärts- oder Vorwärtsuchen am Anfang bzw. Ende der CD angelamt und können nicht weiteruchen.

1

Das Zeichen kann mit diesen Gerät nicht angezeigt werden.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht behehen{lsst, wenden Sie sich an einen Sony-Handler. Wenn Sie das Gerät aufgrund einer Störung bei der CD-Wiedergabe zur Reparatur bringen,bringen Sieitte auch die CD mit,die eingelegt war,als das Problem zum ersten Mal auftrat.
