BEDIENUNGSANLEITUNG HDR-CX190E, HDR-CX200, HDR-CX220 E, HDR-CX320 E SONY

Zusätzliche Informationen zu dieser Produkt und Antwerten zu früiggestelltten Fragen können Sie auf unserer Kunden-Support-Website finden.

Gedruckt auf Papier mit 70% oder mehr

Recyclingangeil.

Gedrukt op 70% of hoger kringlooppapier.

Bitte lessen Sie theses Handbuch vor der Inbetriebnahme des Gerats sorgfältig durch und bewahren Sie es zur künftigen Referenz auf.

WARNING

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringn, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Schützen Sie Akkus und Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.

ACHTUNG

Akku

Bei unsachgemäßem Gebrauch des Akkus kann er explodieren oder es besteht Feuergefahr oder die Gefahr von Verzützungen. Beachten Sieitte die folgenden Hinweise.

Zerlegen Sie den Akku nicht.
- Setzen Sie den Akku keinen Stößen, Schlagen usw. aus, quetschen Sieihn nicht, lessen Sieihn nicht fallen und achten Sie darauf, nicht versehentlich auf den Akku zu treten.
- Halten Sie Gegenstände aus Metall von den Akkuanschlüssen fern. Es kann sonst zu einem Kurzschluss kommt.
- Setzen Sie den Akku keinen Temperaturen über 60^ aus, wie sie z. B. bei direkter Sonneneinstrahlung oder in einem in der Sonne geparkten Auto auftreten können.
Zünden Sie den Akku nicht an und werfen Sie ihn nicht ins Feuer.
- Berühren Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht.
- Laden Sie den Akku unbedingt mit einem Originaladagegerät von Sony oder einem Gerät mit Ladefunktion.
- Halten Sie den Akku von kleinen Kindern fern.

• Schützen Sie den Akku vor Feuchtigkeit.
  Tauschen Sie den Akku nur gegen den gleichen oder einen vergleichbaren Akkutyp aus, der von Sony empfohlen wird.
• Entsorgen Sie verbrauchte Akkus unverzüglich wie in den Anweisungen erlautert.

Erseten Sie die Batterie bzw. den Akku ausschließlich durch eine Batterie bzw. einen Akku des angegebenen Typs. Andernfalls besteht Feuer- oder Verletzungsgefahr.

Netzteil

Verwenden Sie das Netzteil nicht, wenn nur weniger Platz vorhanden ist, z.B. zwischen einer Wand und Möbelstücken.

Schlieben Sie das Netzteil an eine nahe gelegene Netzsteckdose an. Trennen Sie das Netzteil umgehend von der Netzsteckdose, wenn es beim Betrieb des Camcorders zu einer Fehlfunktion kommt.

Auch wenn der Camcorder ausgeschaltet ist, wird er immer noch mit Netzstrom versorgt, solange er über ein Netzteil an eine Netzsteckdose angeschlossen ist.

Hinweis zum Netzkabel

Das Netzkabel wurde speziell für diesen Camcorder entwickelt und damit nicht für andere elektrische Geräte verwendet werden.

FÜR KUNDEN IN EUROPA

Hinweis für Kunden in Ländern, in denen EU-Richtlinien gelten

Der Hersteller与此es Produkte ist
Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075, Japan.
Autorisierter Vertreter für EMV und Produktionsicherheit ist die Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Fragen im Zusammenhang mit Kundendienst oder

Garantie wenden Sie sichitte an die in den separaten Kundendienst- oder Garantieunterlagen genannten Adressen.

Achtung

Die electromagnetischen Felder bei den speziellen Frenquenken können Bild und Ton diesen Gerätes beeinflussen.

Dieses Produkt wurde geprüft und erfüllt die EMV-Richtlinie, sofern Verbindungskabel mit einer Länge von weniger als 3 Metern verwendet werden.

Hinweis

Wenn eine Datenübertragung aufgrund statischer oder elektronometischer Störinflüsse abbricht (fehlschlågt), starten Sie die entsprechende Anwendung neu, oder entfern den Sie das USB-Kabel, und schlieben Sie es wieder an.

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling这些东西 Produkte erhalten Sie bei ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist daraufhin, dass diese nicht als normaler Haushaltsabfall zu behändn sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichen Mulltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilt, den Verbrauch von Rohstoffen zu verringn.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie besteht, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetaucht werden.

Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmer Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 Weitere Informationen Über das Recycling此类 W

Für Kunden in Deutschland

Entsorgungshinweis:ittewerfenSie nurentladene Batterien in die Sammelboxenbeim Handel oder den Kommunen. Entladen sind Batterien in der Regeldann, wenn das Gerat abschaltet undsignalisiert „Batterieleer“oder nachlangerer Gebrauchsdauer der Batterien"nicht mehr einwandfrei funktioniert".Umsicherzugehen,klebenSie die Batteriepolez.B.mit einem Klebestreifen ab odergeben Sie die Batterien einzeln in einenPlastikbeutel.

Informationen zur Spracheinstellung

• Zur Veranschaulichung der Bedienung des Camcorders sind die Bildschirmenü in der jeweiligen Landessprache angegeben. Aändern Sie gegebenenfalls die Sprache fur die Bildschirmenü, bevor Sie den Camcorder verwenden (S. 20).

Hinweise zur Aufnahme

• Machen Sie vor der eigentlichen Aufnahme eine Probeaufnahme, um sicherzugehen, dass Bild und Ton ohne Probleme aufgenommen werden.
• Wenn es aufgrund einer Fehlfunktion des Camcorders, der Aufnahmedien usw. zu Störungen bei der Aufnahme oder Wiedergabe kommt, besteht kein Anspruch auf Schadenersatz für die nicht erfolgte oder beschädigte Aufnahme.
• Das Farbfernsehsystem hangt vom jeweiligen Land oder der Region ab. Um ihre Aufnahmen auf einem Fernsehschirm wiedergeben zu können, benötigen Sie ein PAL-Fernsehgerät.
• Fernsehsendungen,这部电影, Videoaufnahmen und andere Material konnen urheberrechtlich geschützt sein. Das unberechtigte Aufzeichnensolchen Materials verstört unter Umständen gegen das Urheberrecht.

Verwendungshinweise

• Vermeiden Sie die nachfolgend aufgeführten Punkte. Andernfalls kann das Aufnahmemedium beschädigt werden, aufgezeichnete Bilder konnen nicht mehr abgeschpielt werden oder verloren gehen und weitere Fehlfunktionen konnen auftenen. - Auswerfen der Speicherkarte, solange die Zugriffsanzeige (S.21) leuchtet oder blinkt - Entfernen des Akkus oder Netzteils aus dem Camcorder oder Mechanische Schläge oder Erschüttungen beim Camcorder, solange die Anzeigen (Film)/ (Foto) (S.23) oder die Zugriffsanzeige (S.21) leuchten oder blinken

• Wenn der Camcorder über einen USB-Anschluss mit anderen Geräten verbunden und der Camcorder eingeschaltet ist, klappen Sie den LCD-Bildschirmträger nicht zu. Andernfalls können die aufgenommenen Bilddaten verloren gehen.

• Beachen Sie bei der Nutzung des Camcorders geltende regionale Vorschriften.

LCD-Bildschirmträger

• Der LCD-Bildschirm wird unter Einsatz von Hochprazisionstechnologie hergestellt, so dass der Anteil der effektiven Bildpunkte bei über 99.99% liegt. Dennoch konnen Schwarze Punkte und/oder helle Lichtpunkte (weiß, rot, blau oder grün) permanent auf dem LCD-Bildschirm zu sehen sein. Diese Punkte gehen auf das Herstellungsvoraufen darüber und haben keinen Einfluss auf die Aufnahmequalität.

Weiffe, rote, blau oder grüne
Punkte

Informationen zu dieser Handbuch, den Abbildungen und Bildschirmmenus

Die im vorliegenden Handbuch zur Veranschaulichung enthaltenen Beispielabbildungen wurden mit einer digitalen Standbildkamera aufgenommen und sehen daher möglichwerse etwas anders aus als die tatsächlichen Anzeigen auf dem Camcorder. Außerdem sind die Abbildungen des Camcorders und seiner Bildschirmanzeigen zum besseren Verständnis überzeichnet oder vereinfacht dargestellt.

• Design und Spezifikationen des Camcorders und des Zubehörs unterliegen unangekündigen Änderungen.
• In thisem Handbuch werden der interne Speicher (HDR-CX210E) und die Speicherkarte als „Aufnahmemedium" bezeichnet.
• In thisem Handbuch wird eine DVD, die in High Definition-Bild Qualität (HD) aufgenommen wurde, als AVCHD-Aufnahmedisc bezeichnet.
• Falls bezüglich der Spezifikation modelleigene Unterschiede bestehen, wird die jeweilige Modellbezeichnung in thism Handbuch explizit angegeben. Überprüfen Sie die Modellbezeichnung Ihres Camcorders auf seiner Unterseite.
• In thisem Handbuch verwendete Illustrationen basieren auf dem Modell HDR-CX210E, wenn es nicht anders angegeben wird.

	Aufnahmeme-dium	Kapa-zität des internen Aufnahmeme-diums	Projek-tor
HDR-CX190E	Nur Speich-erkarte	—	—
HDR-CX200E		—	—
HDR-PJ200E		—	✓
HDR-CX210E	Interner Speicher + Speich-erkarte	8 GB	—

Weiterfuhrende Informationen über den Camcorder ("Handycam" Benutzeranleitung)

Das „Handycam“ Benutzeranleitung ist ein Online-Handbuch. Sie finden Dort ausfuhrliche Anleitungen zu den zahlreichen Funktionen des Camcorders.

1 Rufen Sie die Support-Seite von Sony auf.

http://www.sony.net/SonyInfo/ Support/

2 Wahlen Sie Ihr Land oder Its Region aus.
3 Suchen Sie die Modellbezeichnung Ihres Camcorders auf der Support-Section.

Die Modellbezeichnung Ihres Camcorders finden Sie auf seiner Unterseite.

Auswahl von Elementen auf dem LCD-Bildschirm

HDR-CX190E

Bewegen Sie den Auswahlschalter in Richtung / / , um das gewünschte Element zu markieren und drücken Sie anschließend auf die Mitte des Auswahlschalters, um die Auswahl zu bestätigen.

HDR-CX200E/CX210E/PJ200E

Berühren Sie das gewünschte Element auf dem LCD-Bildschirm.

Inhalt

Bitte lessen 2

Weiterfuhrende Informationen über den Camcorder ("Handycam" Benutzeranleitung) 6

Auswahl von Elementen auf dem LCD-Bildschirm 7

Teile und Bedienelemente 11

Vorbereitungen

Mitgelieferte Teile 14

Laden des Akkus 15

Laden des Akkus über einen Computer 16

Laden des Akkus im Ausland 18

Einschalten des Geräts und Einstellen von Datum und Uhrzeit 19

Wechseln der Sprache 20

Vorbereitung des Aufnahmemediums 21

Auswahlen eines Aufnahmemediums (HDR-CX210E) 21

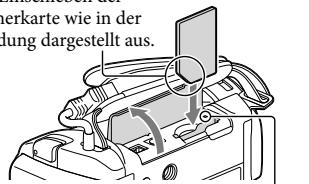

Einsetzen einer Speicherkarte 21

Aufnahme/Wiedergabe

Aufnahme 23

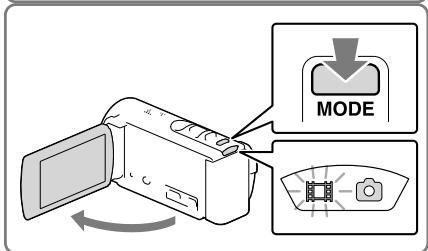

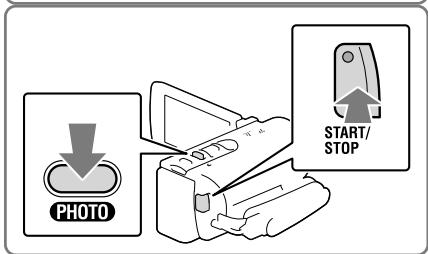

Aufnehmen von Filmen 23

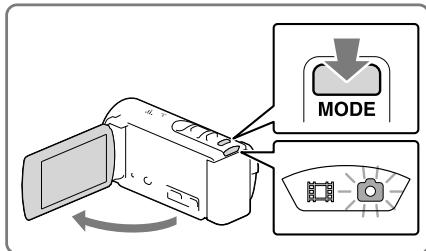

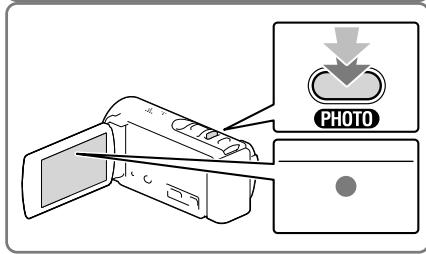

Aufnehmen von Fotos 24

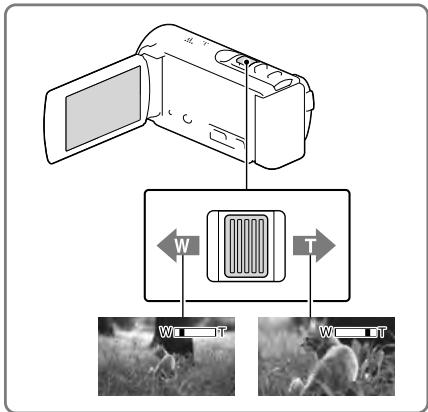

Zoomen. 27

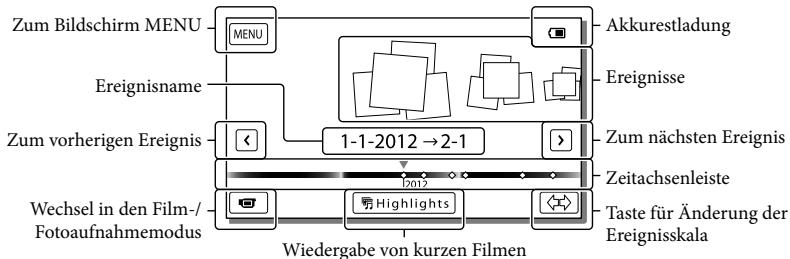

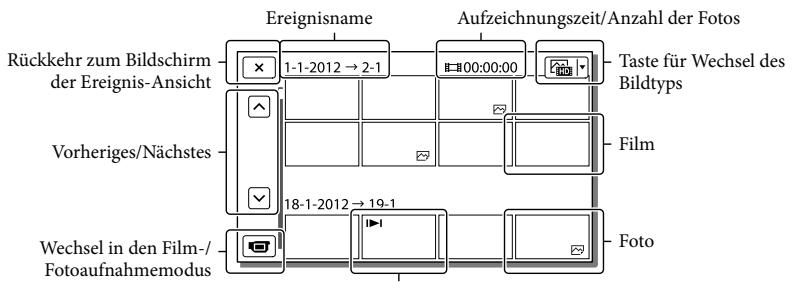

Wiedergabe 28

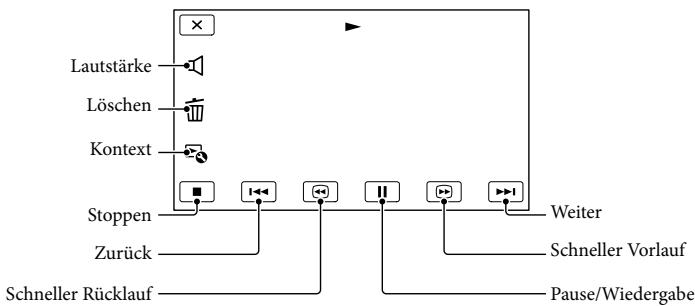

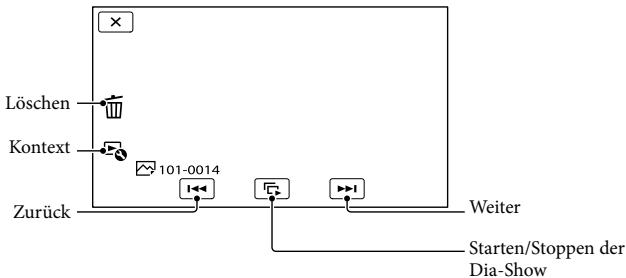

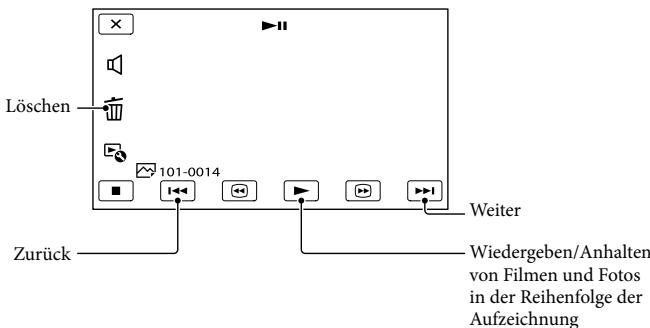

Bedientasten während der Wiedergabe 30

Erweiterte Funktionen

Aufnehmen von Personen mit richtiger Scharfe 32

Aufnehmen des ausgewählten Motifs mit der richtigen Scharfe

(Geschichtspriorität) (HDR-CX200E/CX210E/PJ200E) 32

Automatische Aufnahme eines Lachelns (Auslös. bei Lacheln) 32

Aufnehmen von Filmen in verschiedene Situationen 33

Automatische Auswahld der fur die Aufnahmesituation geeigneten Einstellung (Intelligente Automatik) 33

Aufnehmen von Bildern mit der ausgewählten Bildqualität 34

Auswahlen der Bildqualität von Filmen (Aufnahmemodus) 34

Ändern der Bildqualität von Fotos 35

Abspielen eines Auszugs Ihrer Filme (Highlights-Wiedergabe) 36

Speichern der Highlights-Wiedergabe in HD-Bildqualität

(37

Kovertieren des Datenformats auf STD-Bildqualität (Highlights-Film) 37

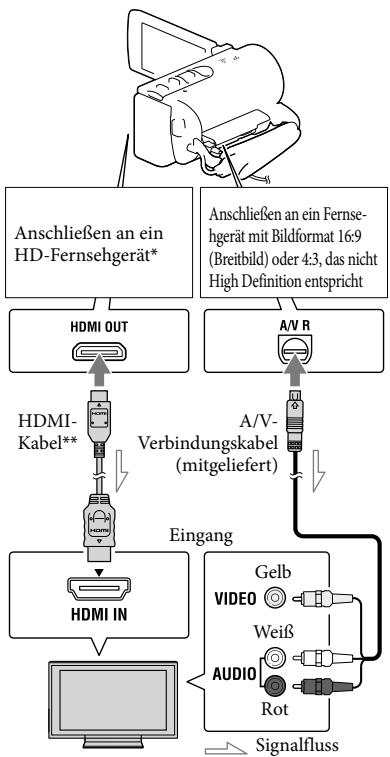

Bildwiedergabe auf einem Fernsehgerät 38

Verwendendes eingebauten Projektors (HDR-PJ200E) 41

Bearbeiten

Bearbeitern am Camcorder 43

Löschen von Filmen und Fotos 43

Teilen eines Films 44

Aufzeichnen von Fotos aus einem Film (HDR-CX210E) 44

Speichern von Filmen und Fotos mit einem Computer

Nützliche verfügbar Funktionen bei Anschluss des Camcorders an einen

Computer 46

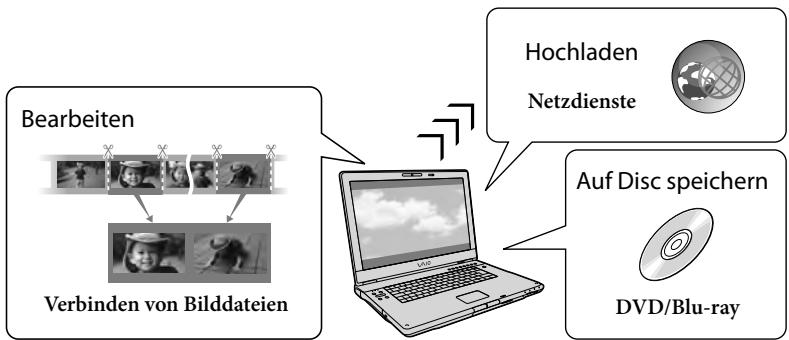

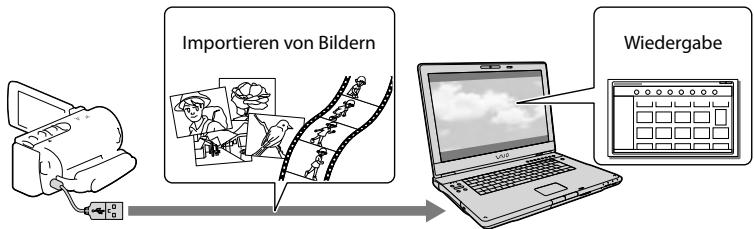

Unter Windows 46

Unter Mac 46

Vorbereitung des Computers (Windows) 47

Schritt 1 Überprüfung des Computersystems 47

Schritt 2 Installieren der integrierten Software „PlayMemories Home" 47

Starten der Software „PlayMemories Home" 50

Herunterladen der zum Camcorder zugehorigen Software 51

Installieren von Software für einen Mac 51

Speichern von Bildern mit einem externen Gerät

Anleitung zur Erstellung von Discs 52

Geräte, auf denen die erstellte Disc abgespielt werden kann 53

Erstellen einer Disc mit einem DVD-Brenner bzw.-Recorder 54

Erstellen einer Disc mit DVDirect Express 54

Erstellen einer Disc in High Definition-Bildqualität (HD) mit einem DVD-Brenner 55

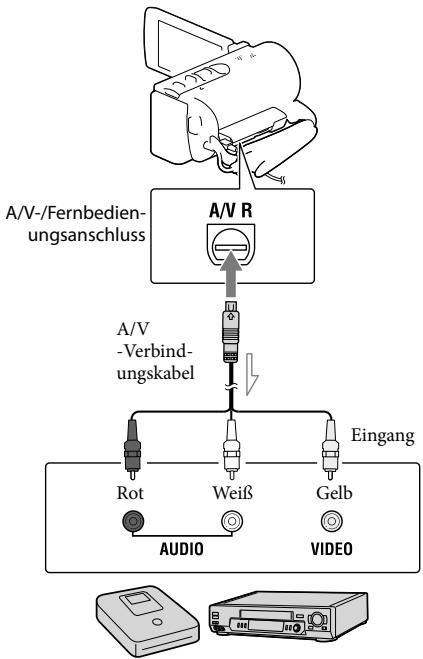

Erstellen einer Disc in Standard Definition-Bildqualität (STD) mit einem Recorder oder ähnlichen Gerät 55

Speichern von Bildern mit einer externen Medieneinheit 57

Einstellen des Camcorders

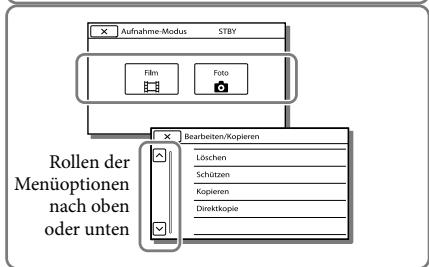

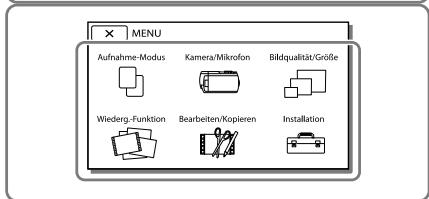

Verwendend der Menus. 60

Menülisten 62

Sonstiges/Index

Fehlerische 65

Anzeige der Selfstdiagnose/Warnanzeigen 67

Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos. 68

Voraussichtliche Aufnahme- und Wiedergabedauer bei den einzelnen

Akkus 68

Voraussichtliche Aufnahmedauer bei Filmen 69

Voraussichtliche Anzahl aufnehmbarer Fotos 70

Umgang mit dem Camcorder 71

Technische Daten 76

Bildschirmanzeigen 79

Index. 80

Teile und Bedienelemente

Auf den in Klammern ( ) angegebenen Seiten finden Sie weitere Informationen.

Lautsprecher
2 Objektiv (Carl Zeiss-Objektiv)

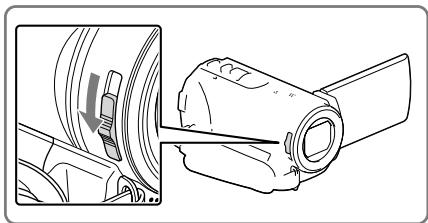

3 Schalter fur die LENS COVER
Eingebautes Mikrofon

HDR-CX190E

HDR-CX200E/CX210E

HDR-PJ200E

1 LCD-Bildschirm/Berührungsbildschirm (HDR-CX200E/CX210E/PJ200E) (19, 20) Wenn Sie den LCD-Bildschirmträger um 180 Grad drehen, können Sie den LCD-Bildschirmträger mit nach außen weisendem LCD-Bildschirm zuklappen. Dies ist besonderss bei der Wiedergabe nützlich.
2 Auswahlschalter (7) (HDR-CX190E)
3 Taste (Bilder-Ansicht) (HDR-CX190E)
4 PROJECTION FOCUS-Hebel (41) (HDRPJ200E)
5 Projektorlinse (41) (HDR-PJ200E)

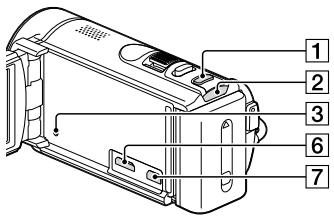

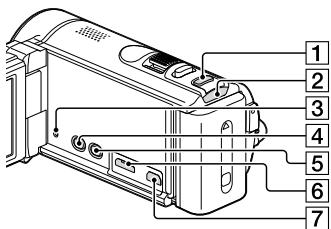

HDR-CX190E

HDR-CX200E/CX210E

HDR-PJ200E

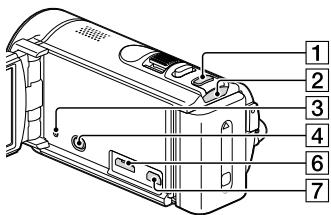

Taste MODE
2Anzeigen (Film)/ (Foto) (23, 24)
Taste RESET

Drücken Sie mit einem spitzen Gegenstand auf RESET.

Drücken Sie RESET, um alle Einstellungen, einschließlich der Uhrzeit, zu initialisieren.

4 Taste (Bilder-Ansicht) (HDR-CX200E/ CX210E/PJ200E)
5Taste PROJECTOR (41) (HDR-PJ200E)
6 Buchse HDMI OUT (38)
7 Buchse (USB) (54, 57)

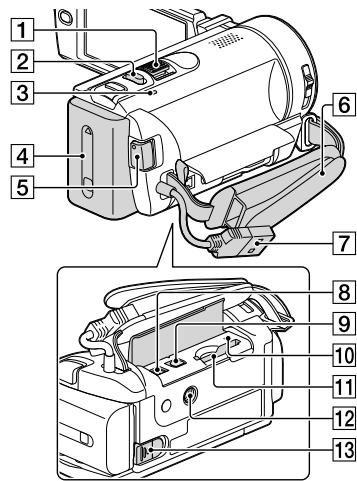

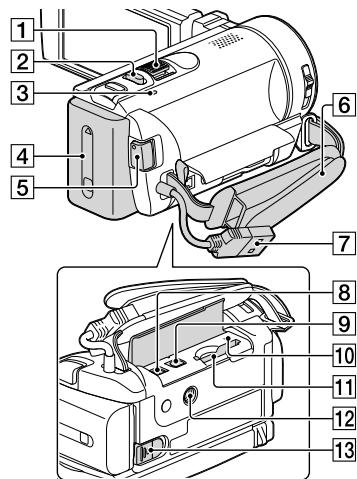

HDR-CX190E

HDR-CX200E/CX210E/PJ200E

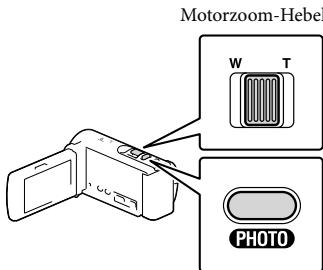

1 Motorzoom-Hebel (27)
2 Taste PHOTO (24)
3Ladeanzeige CHG (15)

4 Akku (15)
5 Taste START/STOP (24)
6Griffband
Eingebautes USB-Kabel (16)
Buchse DC IN (15)
9 A/V-/Fernbedienungsanschluss (38)
10 Zugriffsanzeige für Speicherkarte (21)
11 Speicherkarteneinschub (21)
Stativhalterung

Bringen Sie hier ein Stativ an (gesondert erhältlich: Die Schraubearficht nicht länger als 5,5 mm sein).

[3] Akkulosehebel BATT (17)

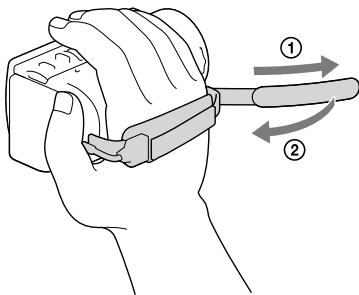

Befestigung des Griffbandes

Vorbereitungen

Mitgelieferte Teile

Die Zahlen in Klammern () geben die Anzahl des mitgelieferten Teils an.

Camcorder (1)

Netzteil (1)

Netzkabel (1)

HDMI-Kabel (1) (nur bei HDR-CX200E/CX210E/PJ200E)

USB-Verbindungskabel (1)

• Das USB-Verbindungskabel ist ausschließlich für die Verwendung mit demem Camcorder bestimmt. Verwendten Sie diese Kabel, wenn das eingebaute USB-Kabel des Camcorders (S. 16) für den Anschluss zu kurz ist.

Akku NP-FV30 (1)

"Bedienungsanleitung" (dieses Handbuch) (1)

Hinweise

Die Software,PlayMemories Home" (LiteVersion) und die Hilfe,PlayMemoriesHome"-Hilfetext sind auf thisem Camcordervorinstalliert (S.47,S.50).

Laden des Akkus

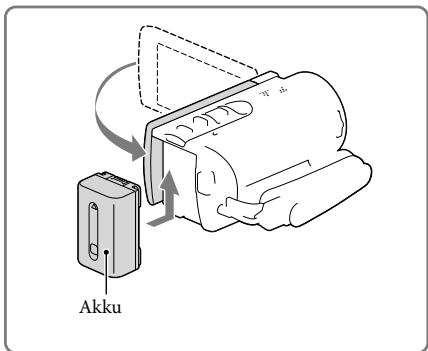

1 Klappen Sie den LCD-Bildschirm zu und setzen Sie den Akku ein.

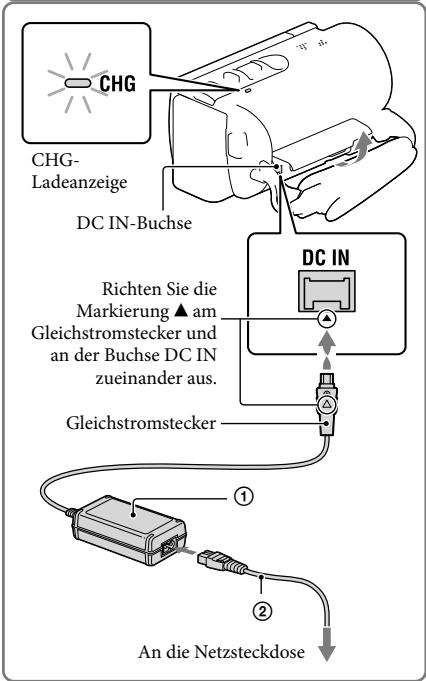

2 Schlieben Sie das Netzteil (1) und das Netzkabel (2) an den Camcorder und an eine Netzsteckdose an.

Die Ladeanzeige CHG leuchtet auf.
- Die Ladeanzeige CHG erlischt, sobald der Akku vollständig geladen ist. Trennen Sie das Netzteil von der Buchse DC IN des Camcorders.

Hinweise

• Dieser Camcorder arbeitet ausschließlich mit „InfoLITHIUM“-Akkus der Serie V.

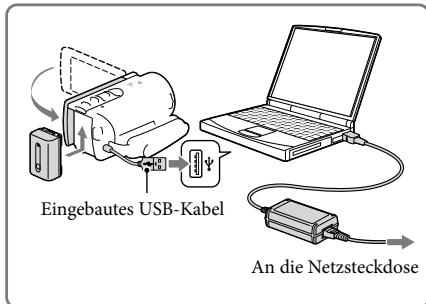

Laden des Akkus über einen Computer

Schalten Sie den Camcorder aus und schließen Sieihn mit dem eingebauten USB-Kabel an einen eingeschalteten Computer an.

Aufladen des Akkus mit dem eingebauten USB-Kabel von einer Netzsteckdose

Sie können den Akku laden, indem Sie das eingebaute USB-Kabel über ein USB-Ladegerät/Netzteil des Typs AC-UD10 (gesondert erhältlich) mit einer Netzsteckdose verbinden. Der Camcorder kann nicht mit einer (gesondert erhältlichen) tragbaren Stromversorgungseinheit des Typs CP-AH2R, CP-AL oder AC-UP100 von Sony geladen werden.

Ladedauer

Ungefähre Dauer (Minuten) beim vollständigen Laden eines vollständig entladenen Akkus.

Akku	Ladedauer
	Netzteil	Eingebautes USB-Kabel* (bei Verwendung eines Computers)
NP-FV30 (mitgeliefert)	115	150
NP-FV50	155	280
NP-FV70	195	545
NP-FV100	390	1.000

• Die jeweils in der Tabelle angegebene Ladedauer gilt, wenn der Camcorder bei einer Temperatur von 25^ geladen wird. Für das Laden des Akkus wird ein Temperaturbereich zwischen 10^ und 30^ empfohlen.
• Be der angegebenen Ladedauer wurde das USB-Verbindungskabel nicht verwendet.

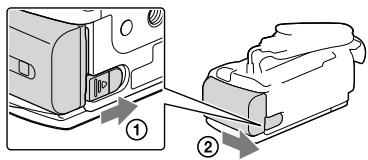

Klappen Sie den LCD-Bildschirm zu. Verschieben Sie den Akkulosehebel BATT (1) und nehmen Sie den Akku dann hersus (2).

Verwenden einer Netzsteckdose als Stromquelle

Stellen Sie die gleichen Verbindungen her, wie sie für das Laden des Akkus verwendet werden. In thisem Fall wird der Akku nicht entladen, wenn er am Camcorder angebracht ist.

Hinweise zum Akku

• Wenn Sie den Akku abnehmer oder das Netzeil loseen wollen, schalten Sie den Camcorder aus und vergewissem Sie sich, dass die Anzeigen (Film)/ (Foto) (S. 23, 24) sowie die Zugriffsanzeige (S. 21) nicht mehr leuchten.

• In den folgenden Fällen blinkt die Ladeanzeige CHG während des Ladevorgangs: - Der Akku wurde nicht richtig angebracht.

• Der Akku ist beschädigt.
  Die Temperatur des Akkus ist niedrig.

Entfernen Sie den Akku aus dem Camcorder und bringen Sieihn an einen warmen Ort.

Die Temperature des Akkus ist hoch.

Entfernen Sie den Akku aus dem Camcorder und bringen Sieihn an einen kuhlen Ort.

• Um den Akku zu schonen, ist der Camcorder standardmäßig so eingestellt, dass er sich nach etwa 2 Minuten automatisch ausschaltet, wenn er nicht bedient wird ([Eco-Modus] S. 64).

Hinweise zum Netzteil

• Schließen Sie das Netzteil an eine gut zugängliche Netzsteckdose an. Trennen Sie das Netzteil umgehend von der Netzsteckdose, wenn es beim Betrieb des Camcorders zu einer Fehlfunktion kommt.
• Platzieren Sie das Netzteil während des Betriebs nicht an Orten, an denen keine ausreichende Luftzuführ gewährleistet ist (z. B. zwischen einer Wand und einem Möbelstück).
• Schließen Sie den Gleichstromstecker des Netzteils bzw. den Akkukontakt nicht mit einem Metallgegenstand kurz. Andernfalls kann es zu einer Fehlfunktionkommen.
• Halten Sie zum Lösen des Netzteils vom Camcorder den Camcorder fest undziehen Sie am Gleichstromstecker.

• Aufnahmedauer, Wiedergabedauer (68)
• Akkurestladungsanzeige (25)
  Laden des Akkus im Ausland (18)

Laden des Akkus im Ausland

Mithilfe des mit dem Camcorder gefelften Netzteils können Sie den Akku in allen Ländern/Regionen laden, die eine Stromversorgung mit 100V - 240V Wechselstrom und 50Hz / 60Hz anbieten. Verwenden Sie keinen elektronischen Spannungswandler.

Einschalten des Geräts und Einstellen von Datum und Uhrzeit

1 Klappen Sie den LCD-Bildschirm des Camcorders auf und schalten Sieihn ein.
2 Wahlen Sie die gewünschte Sprache und danach [Näch] aus.
3 Wahlen Sie die gewünschte geografische Region mit < und anschließend [Nach] aus.
4 Stellen Sie [Sommerzeit] ein und wahlen Sie das Datumformat, das Datum und die Uhrzeit aus.

• Wenn Sie [Sommerzeit] auf [Ein] setzen, wird die Uhr um 1 Stunde vorgestellt.
• Stellen Sie bei der Auswahl des Datum und Uhrzeit den Wert mit ein.
• Mit der Auswahl von OK wird die Einstellung des Datum und der Uhrzeit abgeschlossen.

Berühren Sie die Taste auf dem LCD-Bildschirm. Wahlen Sie beim Modell HDR-CX190E die Taste mit dem Auswahlschalter aus.

HDR-CX200E/CX210E/PJ200E

HDR-CX190E

Wechseln der Sprache

Sie können die Sprache für die Bildschirmmenus wechseln, so dass diese in der gewündsten Sprache angezeigt werden.

Wahlen Sie [MENU] → [Installation] → [Allgemeine Einstlg.] → [Language Setting] → und die gewünschte Sprache aus.

So schalten Sie den Camcorder aus

Klappen Sie den LCD-Bildschirm zu.

Einstellen des LCD-Bildschirmträgerwinkels

Klappen Sie zuerst den LCD-Bildschirmträger um 90 Grad zum Camcorder (①) auf und stellen Sie danach den Winkel (②) ein.

② 180 Grad (max.)
① 90 Grad zum Camcorder

Ausschalten des Pieptons

Wahlen Sie [MENU] → [Installation] → [Allgemeine Einstlg.] → [Piepton] → [Aus] aus.

Hinweise

• Aufnahmedatum, Uhrzeit und Aufnahmeeinstellungen werden automatisch auf dem Aufnahmemedium aufgezeichnet. Sie werden während der Aufnahme nicht angezeigt. Sie können sie bei der Wiedergabe jedoch über [Datencode] anziegen halten. Um sie anzuzeigen, wahren Sie [MENU] → [Installation] → [Wiedergabe-Einstlg.] → [Datencode] → [Datum/Zeit].

• Erneute Einstellung des Datum und der Uhrzeit: [Datum/Zeiteinstlg.] (S. 64)
• Kalibrierung des Berührungsbildschirms: [Kalibrierung] (HDR-CX200E/CX210E/PJ200E) (S.74)

Vorbereitung des Aufnahmemediums

Auf dem Bildschirm des Camcorders wird das verwendbare Aufnahmemedium in Form folgender Symbole angezeigt.

	Standardlaufnahmemedium	Alternatives Aufnahmemedium
HDR-CX190E/CX200E/PJ200E	Speicherkarte	-
HDR-CX210E	Internet Speicher	Speicherkarte

Hinweise

• Es können keine entsprechenden Aufnahmemedien fürchte und Fotos ausgewählten werden.

Auswahlen eines Aufnahmemediums (HDR-CX210E)

Wahlen Sie [MENU] → [Installation] → [Medien-Einstlg.] → [Medien-Ausbahl] → das gewünschte Medium aus.

Einsetzen einer Speicherkarte

Öffnen Sie die Abdeckung und schieren Sie die Speicherkarte ein, bis sie mit einem Klick einrastet.

• Der Bildschirm [Bilddatenbank-Datei wirdVBorbereitet.itte warten.] wird angezeigt, wenn Sie eine neue Speicherkarte einsetzen. Warten Sie, bis der Bildschirm wieder ausgeblendet wird.

Richten Sie die Einkerbung

beim Einschieben der Speicherkarte wie in der Abbildung dargestellt aus.

Zugriffsanzeige

Öffnen Sie die Abdeckung und drücken Sie einmal möglich auf die Speicherkarte.

Hinweise

• Damit die Speicherkarte auf jeder Fall ordnungsgemäß Funktioniert, wird empfohlen, sie vor der ersten Verwendung mit dem Camcorder zu formatieren (S. 63). Durch die Formatierung der Speicherkarte werden alle darauf gespeicherten Daten gelöscht und können nicht wiederhergestellt werden. Sichern Sie wichtige Daten zuvor auf dem PC oder einem anderen Speichermedium.
• Wenn [Es konnte keine neue Bilddatenbankdaten erstellt werden. Möglicherweise ist nicht genug freier Speicherplatz vorhanden.] angezeigt wird, formatieren Sie die Speicherkarte (S. 63).
• Achten Sie auf die richtige Ausrichtung der Speicherkarte. Wenn Sie die Speicherkarte falsch herum einsetzen, können die Speicherkarte, der Speicherkarten-Einschub oder die Bilddaten beschädigt werden.
• Achten Sie beim Einsetzen und Auswerfen der Speicherkarte darauf, dass die Speicherkarte nicht herausspringt und herunterfällt.

Für diesen Camcorder geeignete Speicherkartentypen

		SD-Ge-schwindig-keitsklasse	Kapazität (nachgewi-esen)	Bezeichnung in thism Handbuch
„Memory Stick PRO Duo" (Mark2)	SONY	—	32 GB	„Memory Stick PRO Duo“
„Memory Stick PRO-HG Duo“
SD-Speicherkarte	SONY▲	Klasse 4 oder Schneller	64 GB	SD-Karte
SDHC-Speicherkarte
SDXC-Speicherkarte

• Der ordnungsgemäß Betrieb kann nicht für alle Speicherkarten garantiert werden.

Hinweise

• Eine MultiMediaCard kann nicht in Verbindung mit thisem Camcorder verwendet werden.

• Filme, die auf SDXC-Speicherkarten aufgezeichnet wurden, können nicht in Computer oder AV-Geräte, die das exFAT*.Dateisystem nicht unterstützen, importiert oder Dort abgeschweit werden, indem der Camcorder mit dem USB-Kabel an diese Geräte angeschlossen wird. Vergewissern Sie sich vorab, dass das exFAT-System von den angeschlossenen Geräten unterstützt wird. Wenn Sie ein Gerät anschließen, von dem das exFAT-System nicht unterstützt wird, und der Formatierungsbildschirm angezeigt wird,nehmen Sie keine Formatierung vor. Andernfalls gehen samsliche Daten verloren.

• Bei exFAT handelt es sich um ein Dateisystem, das für SDXC-Speicherkarten verwendet wird.

• Medium für Aufnahme/Wiedergabe/Bearbeitung: Bildschirmanzeigen während der Aufnahme (79)
• Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos (68)

Aufnahme/Wiedergabe

Aufnahme

Standardmäßig werden Filme und Fotos auf folgenden Medien aufgezeichnet. Filme werden in High Definition-Bildqualität (HD) aufgezeichnet.

HDR-CX190E/CX200E/PJ200E: Speicherkarte

HDR-CX210E: Internes Aufnahmemedium

Aufnehmen von Filmen

1 Öffnen Sie die Objektivabdeckung.

2 Klappen Sie den LCD-Bildschirm auf und drücken Sie auf MODE, so dass die Anzeige (Film) aufleuchtet.

3 Starten Sie mit START/STOP die Aufnahme.

Zum Beenden der Aufnahme drucken Sie erneut START/STOP.
- Sie können während einer Filmaufnahme Fotos aufzeichen, indem Sie auf PHOTO drücken (Dual-Aufzeinnung).

Aufnehmen von Fotos

1 Klappen Sie den LCD-Bildschirm auf und drücken Sie auf MODE, so dass die Anzeige (Foto) aufleuchtet.
2 Drücken Sie leicht auf PHOTO, um den Fokus einzustellen, und drücken Sie die Taste dann ganz nach unten.
- Wenn der Fokus richtig eingestellt ist, entscheidt die AE/AF-Speicheranzeige auf dem LCD-Bildschirm.

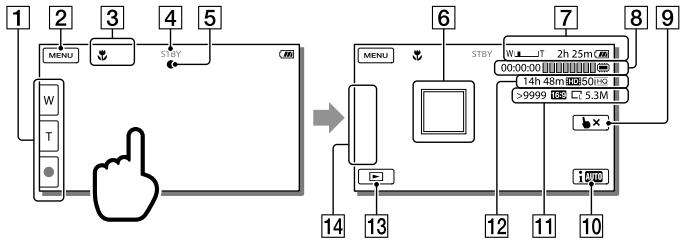

Anzeigen von Elementen auf dem LCD-Bildschirm

Elemente verschwinden vom LCD-Bildschirm, wenn der Camcorder nach seiner Einschaltung ein paar Sekunden lang nicht bedient wurde oder wenn Sie zwischen den Film-bzw. Fotoaufnahmemodi umschalten. Um die Elemente erneut anzuzeigen, gehen Sie wie folgt vor:

HDR-CX190E: Bewegen Sie den Auswahlschalter.

HDR-CX200E/CX210E/PJ200E: Berühren Sie eine beliebige Stelle auf dem LCD-Bildschirm, außer den Tasten.

Nachfolgend werden Symbole beschreiben, die sowohl für die Film- als auch für die Fotoaufnahme angezeigt werden. Einzelheiten enthalt die Seite in ( ).

Zoomtaste (W: Weitwinkel/T: Telebereich), Taste START/STOP (im Filmaufnahmemodus), Taste PHOTO (im Fotoaufnahmemodus)
Taste MENU (60)
3 Status, der von der intelligenten Automatik erkannt wird (33)
4 Aufnahmestatus ([STBY]/[AUFNAHME])
[5] AE/AF-Speicher (Belichtungsautomatik/automatische Fokussierung) (24)
6 Fokusnahfhrung* (32)
[7] Zoom, Akkurestladungsanzeige
8 Zähler (Stunde: Minute: Sekunde), Aufzeichnung eines Fotos, Aufzeichnung/Wiedergabe/Bearbeitung eines Mediums (79)
9 Taste fur die Aufhebung der Fokusnachführung* (32)
10 Taste Intelligente-Automatik (33)
[11] Ungebähre Anzahl der aufnehmberen Fotos, Bildformat (16:9 oder 4:3), Fotoformat (L/S)
12 Geschätzte Restaufnahmedauer, Bildqualität der Aufnahme (HD/STD) und Aufnahemodus (FX/FH/HQ/LP) (34)
13 Bildanzeigetaste (28)
14 Meine Taste (Sie können ihre Lieblingsfunktionen Symbolen zuweisen, die in thisem Bereich angezeigt werden) (62)
HDR-CX200E/CX210E/PJ200E
** HDR-CX210E

Klappen Sie den LCD-Bildschirmträger um 90 Grad zum Camcorder auf (1) und drehen Sieihn um 180 Grad zur Objektivseite hin (2).

Auf dem LCD-Bildschirm erscheint das Bild als Spiegelbild, aufgenommen wird es jedoch normal.

Hinweise

• Wenn Sie den LCD-Bildschirm bei einer Filmaufnahme zuklappen, wird die Aufnahme gestopt.
  Die maximale kontinuierliche Aufnahmedauer für Filme beträgt etwa 13 Stunden.
• Überschreitet die Höhe einer Filmdatei 2 GB, wird automatisch eine neue Filmdatei erstellt.
• Die im Folgenden genannten Umstände bedeuten, dass betrz der Beendigung der eigenen Aufnahme immer noch Daten auf das Aufnahmemedium geschrieben werden. In thisem Fall darauf der Camcorder keinen Stößen oder Erschütterungen ausgesetzt werden, und der Akku oder das Netzteil damit entfernt werden.

Die Zugriffsanzeige (S. 21) leuchtet oder blinkt

• Das Mediensymbol oben rechts im LCD-Bildschirm blinkt

• Auf dem LCD-Bildschirm des Camcorders konnen Aufnahmen bildschirmfullend angezeigt werden (Vollpixelanzeige). Wenn die Aufnahmen jedoch auf einem Fernsehgerät wiedergegeben werden, das nicht mit der Vollpixelanzeige kompatibel ist, werden die Bildränder unten, unter, rechts und links möglicherweise abgeschritten. Es empfeht sich, für die Aufnahme [Hilfsrahen] auf [Ein] zu stellen und den äußenen Rahmen von [Hilfsrahen] (S. 62) zur Orientierung zu verwenden.

• Aufnahmedauer, Anzahl der aufnehmberen Fotos (S. 68)
  [Medien-Ausb Wahl] (S.21)
• Dauerhaftes Anzeigen von Elementen auf dem LCD-Bildschirm: [Anzeige-Einstellung] (S. 62)
• Änderung der Bildgroße: [ Bildgroße] (S. 35)
• Aufnahmedauer, verbleibende Aufnahmekapazität [Medien-Infos] (S. 63)

Zoomen

Verschieben Sie den Motorzoom-Hebel, um das Bild zu vergroßern oder zu verkleinern.

W (Weitwinkel): Größerer Blickwinkel
T (Telebereich): Nahaufnahme

• Sie können Bilder mit dem optischen Zoom bis auf das 25-fache der Originalgroße bei Standardeinstellung vergroßern.
• Verschieben Sie den Motorzoom-Hebel für einen langsamen Zoom nuricht. Für einen Schnelleren Zoom verschiben Sie den Hebel weiter.

Weitere Vergroßerung von Bildern (Extended Zoom)

Stellen Sie [SteadyShot] auf [Standard] oder [Aus] (S.62).
- Sie können Bilder bis auf das 30-fache der Originalgroße durch Erweiterung des Weitwinkels vermögen.

Hinweise

• Lassen Sie den Finger unbedingt auf dem Motorzoom-Hebel. Andernfalls wird das Betriebsgeräusch des Motorzoom-Hebels möglicherweise mit aufgezeichnet.
• Mit der Taste [12] auf dem LCD-Bildschirm konnen Sie die Zoomgeschwindigkeit nicht ändern (HDR-CX200E/CX210E/PJ200E).
• Der Mindestabstand zwischen Camcorder und Motiv, der für eine scharfe Fokussierung erforderlich ist, liegt im Weitwinkelbereich bei etwa 1cm und im Telebereich bei etwa 80~cm .

• Weiteres Zoomen: [Digitalzoom] (S.62)

Wiedergabe

Sie konnen aufgezeichnete Bilder nach Datum und Uhrzeit der Aufzeinunguchen (Ereignis-Ansicht).

1 Klappen Sie den LCD-Bildschirm auf und drücken Sie auf die Taste am Camcorder, um in den Wiedergabemodus zu gelangen.

• Sie können den Wiedergabemodus durch Auswahl von auf dem LCD-Bildschirm aufrufen (S. 25).

2 Wahlen Sie aus, um das gewünschte Ereignis in die Mitte (1) zu verschiedenen und anschließend auszuwahlen (2).
- Der Camcorder zeigt die aufgezeichneten Bilder auf Basis von Datum und Uhrzeit automatisch als Ereignis an.
3 Wahlen Sie das Bild aus.
- Der Camcorder gibt Bilder vom ausgewählten Bild bis zum letzten Bild des Ereignisses wieder.

HDR-CX200E/CX210E/PJ200E

HDR-CX190E

(S. 36)

Zuletzt angezeigtes Bild

• Verkleinerte Bilder der Originalaufnahmen, von denen mehrere gleichzeitig auf einem Indexbildschirm angezeigt werden können, werden als „Miniaturbilder“ bezeichnet.

Hinweise

• Damit keine Bilddaten verloren gehen, sollen den Sie von allen aufgezeichneten Bilddaten von Zeit zu Zeit eine Sicherungskopie auf externen Speichermedien anfertigen. (S. 52)
• Standardmäßig ist ein geschützter Demofilm voraufgezeichnet (HDR-CX210E).

Bedientasten während der Wiedergabe

Elemente verschwinden vom LCD-Bildschirm, wenn der Camcorder ein paar Sekunden lang nicht bedient wird. Um die Elemente erneut anzuzeigen, gehen Sie wie folgt vor:

HDR-CX190E: Bewegen Sie den Auswahlschalter.

HDR-CX200E/CX210E/PJ200E: Berühren Sie den LCD-Bildschirm.

Während der Filmwiedergabe

Während der Fotowiedergabe

Die Bedientasten bei der Anzeige von Fotos wechseln je nach Einstellung der Taste zum Wechsel des Bildtyps (S. 29).

Film/Foto (Standardeinstellung)

Foto)

• Wenn Sie 10 / 10 während der Wiedergabe wiederholt auswahlen, werden die Filme mit bis zu etwas 5-facher 10-facher 30-facher 60-facher Geschwindigkeit abgespielt.
• Wahlen Sie im Pausemodus 1 / 1 aus, um den Film langsamer wiedergeben zu halten.
• Wahlen Sie zur Wiederholdung der Diaschau → [Dia-Show Einstein] aus.

Wiedergabe von Bildern mit anderen Geräten

• Die mit dem Camcorder aufgenommen Bilder konnen möglicherweise mit anderen Geräten nicht ordnungsgemäß wiedergegeben werden. Ebenso kann es vorkommen, dass die mit anderen Geräten aufgenommen Bilder nicht ordnungsgemäß mit dem Camcorder wiedergegeben werden konnen.
• Filme in Standardbildqualität (STD), die auf SD-Speicherkarten aufgezeichnet wurden, können nicht mit AV-Geräten anderer Hersteller abgespielt werden.

Aufnehmen von Personen mit richtiger Scharfe

Aufnehmen des ausgewählten Motivs mit der richtigen Scharfe (Gesichtsprioritat) (HDR-CX200E/ CX210E/PJ200E)

Ihr Camcorder kann ein von Ihnen ausgewähltes Geschicht verfolgen und automatisch den Fokus, die Belichtigung und den Hautton des Geschäfts einstellen. Berühren Sie eines der anvisierten Gesichter.

Es wird ein Rahmen mit Auswahl aufheiten Doppellinie angezeigt.

Hinweise

• Je nach Lichtverhältnissen und Frisur wird das Motiv, das Sie berühren, möglicherweise nicht erkannt.
• Legen Sie für [Geschichtserkennung] einen anderen Wert fest als [Aus] ([Auto] ist die Standardeinstellung).

Aufnehmen anderer Motive außer Personen (Fokusnachführung)

Berühren Sie das Motiv, welches Sie aufnehmen möchten.

Der Camcorder stellt den Fokus automatisch ein.

Automatische Aufnahme eines Lachelns (Auslös. bei Lacheln)

Es wird automatisch ein Foto aufgenommen, wenn der Camcorder während einer Filmaufnahme das Lächeln einer Person erkennt (S.62). ([Dual-Aufzeihn.] ist die Standardeinstellung.)

Der Camcorder erkennet ein Lächeln (orange).

Der Camcorder erkennt ein Gepsilon.

Hinweise

• Wenn [AUFN-Modus] auf [Höchste Quali. FX] festgelegt ist, können Sie die Funktion "Auslösung bei Lächeln" bei der Filmaufnahme nicht verwenden.
• Je nach Aufnahmebedingungen, Motiv und Camcordereinstellungen wird möglicherweise kein Lächeln erkannt.

#

• [Lachelerk.empfindlk.] (S. 62)

Aufnehmen von Filmen in verschiedene Situationen

Automatische Auswahl der für die Aufnahmesituation geeigneten Einstellung (Intelligente Automatik)

Der Camcorder zeichnet Filme nach Auswahl der fur die Motive oder die Situation am besten geeigneten Einstellung automatisch auf. ([Ein] ist die Standardeinstellung.) Wenn der Camcorder ein Motiv erkennt, werden die Symbole angezeigt, die den erkannten Bedingungen entsprechen.

Wahlen Sie [Ein]

OK unten rechts auf dem

Aufnahmebildschirm von Filmen oder Fotos aus.

Gesichtserkennung:

Der Camcorder erkennt Gesichter und stellt Fokus, Farbe und Belichtigung ein.

(Portrait), (Baby)

Szenenerkennung:

Der Camcorder wählt je nach Szene automatisch die effektivste Einstellung.

(Gegenlicht), (Landschaft),

(Nachtszene), (Scheinwerfer), (Wenig Licht), (Makro)

Bildverwacklungserkennung:

Der Camcorder erkennt eine eventuelle Bildverwacklung und gleicht diese bestmoglich aus.

(Stativ)

• Um die intelligente Automatik aufzuheiten, wahren Sie [i AUTO] [Aus] aus.

Aufnehmen von Bildern mit größerer Helligkeit als bei der Aufnahme mit der intelligenten Automatik

Wahlen Sie [Kamera/Mikrofon] [Manuelle Einstlg.] [Low Lux] aus.

Hinweise

• Je nach Aufnahmebedingungen kann es vorkommen, dass der Camcorder die erwartete Szene oder das erwartete Motiv nicht erkennt.

Aufnehmen von Bildern mit der ausgewählten Bildqualität

Auswahlen der Bildqualität von Filmen (Aufnahmemodus)

Bei der Aufnahme von Filmen in High Definition-Bildqualität (HD) können Sie den Aufnahmemodus wechseln und die gewünschte Filmqualität auswahlen. Die Aufnahmedauer (S. 69) oder der Typ der Medieneinheit, auf die die Bilder kopiert werden konnen, konnen sich je nach ausgewähltem Aufnahmemodusändern. ([Standard ] ist die Standardeinstellung.)

1 Wahlen Sie [MENU] [Bildqualität/GröBe] → [AUFN-Modus] aus.
2 Wahlen Sie den gewünschten Aufnahmemodus aus.

• wird auf dem Symbol eines mediums angezeigt, wenn ein Film, der im ausgewählten Aufnahmemodus aufgezeichnet wurde, nicht auf diese Medium kopiert werden kann.

Aufnahmehodes und Medieneinheiten, auf die Bilder kopiert werden konnen

Medientypen	Aufnahmemodus
	FX	FH/HQ/LP
Auf diesen Camcorder
Internes Aufnahmemedium*	✓	✓
Speicherkarte	✓	✓
Auf externen Geräten
Externe Medien (USB-Speichereinheiten)	✓	✓
Blu-ray-Discs	✓	✓
AVCHD-Aufnahmediscs	-	✓

• HDR-CX210E

Informationen zur Bildqualität

Die Bildqualität und die Bitrate für jeder Aufzeinungsmodus kann wie folgt eingestellt werden.

M^beispelse beispelse in M^steht für Mbpss.

Für Filme in High Definition-Bildqualität (HD):

• [Höchste Quali. FX]: 1920 × 1080 / 50i Qualität, AVC HD 24M (FX)
  [Hohe Qualitat FH]: 1920× 1080 / 50i Qualitat, AVC HD 17M (FH)
• [Standard ]: 1440 × 1080 / 50i Qualität, AVC HD 9M (HQ)*1
• [Langzeit : 1440 × 1080 / 50i Qualität, AVC HD 5M (LP)

Für Filme in Standard Definition-Bildqualität (STD):

• [Standard ]: Standardqualität, STD 9M (HQ)*2

1 Standardeinstellung
2 Die Standardbildqualität (STD) ist fest auf diesen Wert eingestellt.

店

• Aufnahme von Filmen in Standard Definition-Bildqualität (STD): [STD:/STD:Einstellung] (S.63)
  Anleitung zur Erstellung von Discs (S. 52)

Ändern der Bildqualität von Fotos

Die Anzahl der aufnehmberen Fotos hangt von der ausgewählten Bildgroße ab.

1 Wahlen Sie [Bildqualität/GröBe] → [ Bildgroße] aus.

2 Wahlen Sie die gewünschte Bildgroße aus.

Hinweise

Die mit dieser Einstellung ausgewählte Bildgroße ist wirksam für Fotos, die mit der Dual-Aufzeinungsfunktion (S. 23) aufgenommen werden.

#

• Anzahl der aufnehmbaren Fotos (S. 70)

Abspielen eines Auszugs Ihrer这部电影 (Highlights-Wiedergabe)

Sie können sich an einem Auszug von Filmen und Fotos in High Definition-Bildqualität (HD), vergleichbar mit einem Kurzfilm, erfreuen.

1 Betätigen Sie (Bilder-Ansicht) (S. 28).
2 Zeigen Sie das gewünschte Ereignis in der Mitte der Ereignis-Ansicht an und wahlen Sie [Highlights] aus.

3 Wahlen Sie nach Abschluss der Highlights-Wiedergabe die gewünschte Funktion aus.

A: Der Camcorder spiel die Szenen der Highlights-Wiedergabe erneut ab.
B: Sie können die Szenen der Highlights-Wiedergabe in Standard Definition-Bildqualität (STD) speichern und freigeben (Hochladen ins Internet usw.).
C: Sie können die Einstellungen für die Highlights-Wiedergabeändern.

Ändern der Einstellungen für die Highlights-Wiedergabe

Sie können die Einstellungen für die Highlights-Wiedergabe durch Auswahl von [Highlight-Einstellung] auf dem Bildschirm nach Abschluss der Highlights-Wiedergabeändern.

Sie konnen die Einstellung auch ändern, indem Sie _ [Highlight-Einstellung] auswahlen während der Camcorder Highlight-Szenen abspiel.

• [Wiedergabe-Bereich]
  Sie können den Wiedergabebereich (Anfangs- und Enddatum) der Highlights-Wiedergabe einstehen.
  [Stil] Sie können einen Stil für die HighlightsWiedergabe auswahlen.
• [Musik] Sie können Musik auswahlen.
• [Tonmischung] Die Musik wird gemeinsam mit dem Originalton abgeschweit.
  [Dauer] Sie können die Länge des Highlights-Wiedergabesegments festlegen.
• [Highlights-Stelle] Sie können die Stellen in einem Film oder Fotos festlegen, die in einer Highlights-Wiedergabe verwendet werden. Spieler Sie den gewünschten Film ab und wahren Sie aus. Oder geben Sie das gewünschte Foto wieder und

wahlen Sie OK aus. erscheint auf dem für die Highlights-Wiedergabe verwendenten Film oder Foto.

Um die Stellen zu loschen, wahlen Sie [Alle Stellen loschen] aus.

Hinweise

Die Szenen der Highlights-Wiedergabe sind bei jeder Auswahl der Highlights-Wiedergabe anders.
- Sobald die Highlights-Wiedergabe gestopt wird, wird die Einstellung [Wiedergabe-Bereich] aufgehoben.
- Wenn Sie den Camcorder an ein externes Gerät wie beispelssweise ein Fernsehgerät anschließen und die Highlights-Wiedergabe oder ein Highlight-Szenario abpielen, werden die Bilder nicht im LCD-Bildschirm des Camcorders angezeigt.

Speichern der HighlightsWiedergabe in HD-Bildqualität (Szenario Speich.)

Sie können ihre Lieblings-Highlights- Wiedergabe als „Szenario" mit High Definition-Bildqualität (HD) speichern. Es können bis zu 8 Szenarien gespeichert werden. Diese Szenarien können nur auf dem Camcorder wiedergegeben werden.

1 Wahlen Sie nach Beendigung einer Highlights-Wiedergabe [Wiederholen] auf dem Bildschirm aus.
2 Sobald die Highlights-Wiedergabe erneut beginnt, wahlen Sie [Szenario Speich.] aus.

Wiedergabe eines gespeicherten Szenarios

Wahlen Sie [MENU] [Wiederg.- Funktion] [Szenario], danach das gewünschte Szenario und anschließend OK aus.

• Um ein gespeichertes Szenario zu Löschen, wahren Sie während der Wiedergabe des Szenarios _ [Lösch.]/[Alle Lösch.] aus.

Konvertieren des Datenformats auf STD-Bildqualität (Highlights-Film)

Sie können das Datenformat von Highlights-Wiedergaben oder Highlight-Szenarios auf die Standard Definition-Bildqualität (STD) ändern und sie als einen „Highlights-Film" speichern. Highlights-Filme können für die Erstellung von DVDs verwendet oder ins Internet hochgeladen werden.

1 Wenn die Highlights-Wiedergabe oder die Wiedergabe des Highlights-Szenarios beendet ist, wahlen Sie auf dem Bildschirm [Speichern und Freigegeben] aus.

2 Wahlen Sie die gewünschte Funktion aus, wenn das Element gespeichert wurde.

A: Mit der Auswahl von [Freigeben] können Sie den Highlights-Film mit der integrierten Software „PlayMemories Home" (S. 50) in das Internet hochlagen oder DVDs mit dem „DVDirect Express" DVD-Brenner (S. 54) erstellen
B: Der Camcorder spiel den gespeicherten Highlights-Film ab.

Wiedergabe eines Highlights-Filmes

Wahlen Sie [MENU] [Wiederg.- Funktion] [Highlights-Film] und anschließend den Highlights-Film aus.
- Um einen Highlights-Film zu löschen, wahren Sie während der Wiedergabe des Highlights-Films aus.

Bildwiedergabe auf einem Fernsehgerät

Das Anschlussverfahren und die Bildqualität bei der Anzeige auf dem Fernsehschirm hangen vom Typ des angeschlossenen Fernsehgeräts und den verwendeten Anschlüssen ab.

• Wenn das Fernsehgerät keine HDMI-Eingangsbuchse hat, verwenden Sie das A/V-Verbindungskabel für den Anschluss.
  ** Mitgeliefert mit
  HDR-CX200E/CX210E/PJ200E

1 Stellen Sie am Fernsehgerät als Eingang die für den Anschluss verwendete Buchse ein.

2 Schlieben Sie den Camcorder an ein Fernsehgerät an.
3 Spieler Sie einen Film oder ein Foto auf dem Camcorder ab (S. 28).

Hinweise

• Schlagen Sie dazu auch in der Bedienungsanleitung zum Fernsehgerät nach.
• Verwenden Sie das mitgelieferte Netzteil als Stromquelle (S. 17).
• Filme, die in Standard Definition-Bildqualität (STD) aufgenommen wurden, werden auch auf einem HD-Fernsehgerät in Standard Definition-Bildqualität (STD) wiedergegeben.
• Wenn Sie Filme in Standard Definition-Bildqualität (STD) auf einem 4:3-Fernsehgerat abspielten, das nicht mit dem 16:9-Signal kompatibel ist, stellen Sie [EBBreitmodus] auf [4:3], um Filme im Bildformat 4:3 aufzehmen.
• Wenn Sie den Camcorder mit mehreren Kabeltypen für die Ausgabe von Bildern an ein Fernsehgerät anschließen, hat der HDMI-Ausgang Vorrang.
• Der Camcorder unterszt keine S-Video-Ausgabe.

Informationen zu HDMI-Kabeln

• Verwenden Sie ein HDMI-Kabel mit HDMI-Logo.
• Verwendten Sie ein Kabel mit einem HDMI-Minstecker an einem Ende (für den Camcorder) und einem für das Fernsehgeräte geeigneten Stecker am anderen Ende.
• Bilder mit Urheberrechtsschutzcodierung werden über die Buchse HDMI OUT am Camcorder nicht ausgegeben.

• Unter Umständen Funktionieren einige Fernsehgeräte bei dieser Verbindung nicht ordnungsgemäß (beispisse weise kein Ton oder kein Bild).

• Verbinden Sie die Buchse HDMI OUT am Camcorder nicht mit der Buchse HDMI OUT an einem externen Gerät, da es andernfalls zu einer Fehlfunktion kommt kann.
  Die HDMI-Schnittstelle (High Definition Multimedia Interface) ermöglicht die Übertragung von Video- und Audiosignalen. Über die Buchse HDMI OUT werden Bilder in hoher Qualität und digitale Tonsignale ausgegeben.

Bei einem monauralen Fernsehgerät (das Fernsehgerät verfügbar nur über eine Audioeingangsbuchse)

Verbinden Sie den gelben Stecker des A/V-Verbindungskabels mit der Videoeingangsbuchse und den weiten (linker Kanal) oder roten Stecker (rechte Kanal) mit der Audioeingangsbuchse am Fernsehgerät oder Videorecorder.

Beim Anschluss an das Fernsehgerät über einen Videorecorder

Schlieben Sie den Camcorder über das A/V-Verbindungskabel an den LINE IN-Eingang am Videorecorder an.
Stellen Sie den Eingangswahlschalter des Videorecorders auf LINE (VIDEO 1, VIDEO 2 usw.).

• Einstellung des vom Fernsehergat entsprecheten Bildforms: [TV-Typ] (S. 63)

Wenn Ihr Fernsehgerät/ Videorecorder über einen 21-poligen Adapter (EUROCONNECTOR) verfügbar

Verwenden Sie zum Anzeigen von Wiedergabebildern einen 21-poligen Adapter (gesondert erhältlich).

Verwenden von „BRAVIA“ Sync

Sie konnen die Wiedergabe über die Fernbedienung Ihres Fernsehgerats steuern, wenn Sie den Camcorder über ein HDMI-Kabel an ein „BRAVIA" Sync-kompatibles Fernsehgerat anschließen, das ab 2008 auf den Markt gekommen ist.

Das Menu des Camcorders kann durch Drucken der Taste SYNC MENU auf der Fernbedienung Ihres Fernsehgeräts bedient werden. Sie können Bildschirme des Camcorders, wie die Ereignis-Ansicht, anzeigen und ausgewählte Filme abspieten bzw. ausgewählte Fotos aufrufen, indem Sie die Aufwarts-/Abwarts-/Links-/Rechts-/Eingabetasten der Fernbedienung Ihres Fernsehgeräts drucken.

• Manche Funktionen können Sie mit der Fernbedienung möglicherweise nicht ausführten.
• Stellen Sie [STRG FÜR HDMI] auf [Ein].
• Stellen Sie auch das Fernsehgerät entsprechend ein. Einzelheiten dazu schlagen Sieitte in der Bedienungsanleitung zum Fernsehgerät nach.
• Die Bedienung von „BRAVIA“ Sync variiert je nach BRAVIA-Modell. Einzelheiten dazu schlagen Sieitte in der Bedienungsanleitung zum Fernsehergät nach.
• Wenn Sie das Fernsehgerät ausschalten, wird der Camcorder ebenfalls ausgeschelt.

Informationen über „Photo TV HD"

Dieser Camcorder ist mit dem Standard „Photo TV HD" kompatibel. „Photo TV HD" ermöglicht eine detailgenaue, fotoähnliche Darstellung feiner Strukturen und Farben.

Durch den Anschluss von Photo TV HD-kompatiblen Geräten von Sony über ein HDMI Kabel*, eröffnet sich Ihnen eine neue Welt mit Fotos in attemberaubender HD-Qualität.

• Das Fernsehgerät wechselt bei der Anzeige von Fotos automatisch in den wichtigen Modus.

Verwendendes eingebauten Projektors (HDR-PJ200E)

Sie können eine ebene Fläche, z. B. eine Wand, als Bildschirm für die Betrachtung aufgenommener Bilder mit dem eingebauten Projektor verwenden.

Hinweise

• Wahlend ein Bild projiziert wird, schaltet sich der LCD-Bildschirm aus. Verwenden Sie den Motorzoom-Hebel bzw. die Taste PHOTO für die Bedienung des Camcorders.

1 Richten Sie die Projektorlinse auf die Fläche, z. B. eine Wand, und drücken Sie anschließend auf PROJECTOR.

2 Wenn der Anleitungsbildschirm entscheid, wahlen Sie [Projizieren] aus.

• Dieser Bildschirm erscheint, wenn Sie den eingebauten Projektor das erste Mal verwenden.

3 Stellen Sie das projizierte Bild mit dem PROJECTOR FOCUS-Hebel scharf.

PROJECTOR FOCUS-Hebel

• Das projizierte Bild wird großer, wenn der Abstand zwischen Camcorder und reflektierender Oberfläche großer wird.
• Es wird empfohlen, den Camcorder mindestens 0.5m von der Fläche entfernt aufzustellen, auf die die Bilder projiziert werden sollen.

4 Wahlen Sie das gewünschte Bild durch die entsprechende Verschreibung des Motorzoom-Hebels aus und drücken Sie dann auf PHOTO, um die Wiedergabe zu starten.

Taste PHOTO

• Verwenden Sie den Motorzoom-Hebel, um den auf dem LCD-Bildschirm erscheinenden Auswahrscheinungen zu verbessern und drücken Sie für die Wiedergabe des eingerahmen Elementes die Taste PHOTO.

• Einzelheiten zur Wiedergabe finden Sie auf Seite 28.

• Um den Projektor auszuschalten, drücken Sie auf PROJECTOR.

Hinweise

• Beachen Sie bei der Verwendung des Projektors unbedingt die folgenden Punkte.

• Richten Sie die projizierten Bilder nicht auf die Augen.

• Berühren Sie keinesfalls die Projektorlinse.

• Der LCD-Bildschirm und die Projektorlinse erhitzen sich während des Betriebs.
  Durch die Verwendung des Projektors verkurzt sich die Lebensdauer des Akkus.

• Wahrend der Verwendung des Projektors stehen die folgenden Funktionen nicht zur Verfügung.

Ausgabe der Highlights-Wiedergabe an ein Gerät wie beispiesweise einen Fernseher
Bedienung des Camcorders mit zugeklapptem LCD-Bildschirm
- Einige anderen Funktionen

Bearbeiten

Bearbeitern am Camcorder

Hinweise

• Einige grundlegende Funktionen können direkt am Camcorder durchgeführt werden. Wenn Sie erweiterte Bearbeitungsfunktionen durchführten möhen, installieren Sie „Erweiterte Funktion für die integrierte Software „Play Memories Home".
• Einmal gelösche Bilder können nicht wiederhergestellt werden. Erstellen Sie vorab eine Sicherungskopie wichtiger Folme und Fotos.
• Nehmen Sie beim Löschen oder Teilen von Bildern nicht den Akku ab bzw. trennen Sie nicht das Netzeil vom Camcorder. Andernfalls kann das Aufnahmemedium beschädigt werden.
• Solange Bilder auf der Speicherkarte gelöscht oder geteilt werden, damit die Karte nicht ausgeworfen werden.
• Wenn Sie这部电影 oder Fotoslöschen oder teilen, die in gespeicherten Szenarios (S. 37) enthalten sind, werden die Szenarios ebenfalls gelöscht.

Löschen von Filmen und Fotos

1 Wahlen Sie [MENU]→[Bearbeiten/Kopieren]→[Löschen] aus.
2 Wahlen Sie [Mehrere Bilder] und anschließend den Typ des zu Löschenden Bildes aus.

3 Fugen Sie Håkchen zu den zu löschenden Fotos hinzu und wahlen Sie OK aus.

Löschen aller这部电影 bzw. Fotos eines ausgewählten Datum auf einmal

1 Wahlen Sie im Schritt 3 [Alle im Ereignis] aus.
2 Wahlen Sie das Datum der Bilder, die Sie löschen möchten, mit 空 / 空 aus und betätigten Sie danach OK.

Löschen eines Filmteils

Sie können einen Film teilen und Teile loschen.

• Aufheben des Schutzes: [Schützen] (S.63)
• [Formatieren] (S. 63)

Teilen eines Films

1 Wahlen Sie [Teilen] auf dem Filmwiedergabebildschirm aus.

2 Wahlen Sie mit die Stelle aus, an der Sie den Film in Szenen teilen möchten, und betätigten Sie anschließend OK.

A: Wechseln zum Anfang des ausgewählten Films
B: Damit kann die Trennstelle genauer eingestellt werden

Hinweise

• Zwischen der Stelle, die Sie auswahlen, und dem tatsächlichen Teilungspunkt kann eine geringfugige Differenz auftreten, da der Camcorder die Teilung etwa in Halbsekundenschritten vornimmt.
• Einige grundlegende Funktionen können direkt am Camcorder durchgeführt werden. Wenn Sie erweiterte Bearbeitungsfunktionen durchführten möchten, verwenden Sie die integrierte Software „PlayMemories Home".

Aufzeichnen von Fotos aus einem Film (HDR-CX210E)

Sie können Bilder aus Filmen aufzeichnen, die im internen Aufnahmemedium aufgenommen sind.

1 Wahlen Sie → [Fotoaufzeichnung] aus. Dieses Symbol erscheint auf dem Wiedergabebildschirm eines Filmes.

2 Wahlen Sie mit die Stelle aus, an der Sie ein Bild aufzeichen möchten, und betätigten Sie anschließend OK.

A: Wechseln zum Anfang des ausgewählten Films
B: Damit kann die Aufzeinungsstelle genauer eingestellt werden

Wenn der Film mit einer der folgenden Bildqualitätsstufen aufgenommen wurde, wird die Bildgroße wie unter angegeben eingestellt.

High Definition-Bildqualität (HD): 2,1 M (16:9)
- Breitbart format (16:9) mit Standard Definition-Bildqualität (STD): 0,2 M (16:9)
4:3-Bildformat bei Standard Definition-Bildqualität (STD): 0,3 M (4:3)

Informationen über Aufnahmedatum und - Uhrzeit der aufgezeichneten Fotos

• Aufnahmedatum und - Uhrzeit der gespeicherten Fotos entsprechen Aufnahmedatum und - Uhrzeit der Arbeit.
• Wenn die这部电影, aus denen Sie Fotos aufzeichnen, keinen Datenocode aufweisen, werden Datum und Uhrzeit der Aufzeinung der Fotos aus den Filmen als Aufnahmedatum und -uhrzeit gespeichert.

Speichern von Filmen und Fotos mit einem Computer

Nützliche verfügbar Funktionen bei Anschluss des Camcorders an einen Computer

Unter Windows

Die integrierte Software „PlayMemories Home" (Lite-Version) erhögt den Import von Bildern aus dem Camcorder auf einen Computer und deren bequeme Wiedergabe auf dem Computer.

• Verwenden Sie das USB-Verbindungskabel, wenn das eingebaute USB-Kabel des Camcorders für den Anschluss an den Computer zu kurz ist.

Verwenden des Upgrades „Erweiterte Funktion“ für die Software „PlayMemories Home"

Auf einem mit dem Internet verbundenen Computer konnen Sie das Upgrade „Erweiterte Funktion" herunterlagen, mit dem verschiedene erweiterte Funktionen möglich sind.

Unter Mac

Die integrierte Software „PlayMemories Home" wird von Mac-Computern nicht unterstützt. Nutzen Sie für den Import von Bildern vom Camcorder auf einen Mac und deren Wiedergabe die geeignete Software auf dem Mac. Einzelheiten finden Sie unter der folgenden URL: http://www.sony.co.jp/imsoft/Mac/

Vorbereitung des Computers (Windows)

Schritt 1 Überprüfung des Computersystems

Betriebssystem*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7 SP1

Zentraleinheit*4

Intel Core Duo mit mindestens 1,66 GHz oder Intel Core 2 Duo mit mindestens 1,66 GHz (Intel Core 2 Duo mit mindestens 2,26 GHz ist erforderlich, wenn FX- oder FH-Filme verarbeitet werden.)

Für folgende Aktionen ist jeder Intel Pentium III mit 1 GHz oder schneller ausreichend:

- Importieren der这部电影 und Fotos auf den Computer

-Erstellung von Blu-ray-Discs/AVCHD-Aufnahmediscs/DVD-Videos (Intel Core Duo mit mindestens 1,66 GHz ist für die Erstellung eines DVDs-Videos erforderlich, das durch die Konvertierung der High Definition-Bildqualität (HD) in Standard Definition-Bildqualität (STD) entstehen.)

-Ausschließlich Verarbeitung von Filmen in Standard Definition-Bildqualität (STD)

Speicher

Windows XP: Mindestens 512 MB(mindestens 1 GB empfohlen)

Windows Vista/Windows 7: Mindestens 1 GB

Festplatte

Für die Installation erforderlichesDatentragsvolumen: Ca. 500 MB (bei der Erstellung von Aufnahmediscs im AVCHD-Format sind möglicherweise 10 GB oder mehr erforderlich. Bei der Erstellung von Blu-ray-Discs können bis zu 50 GB erforderlich sein.)

Anzeige

Mindestens 1.024 × 768 Punkte

Sonstiges

USB-Port (muss als Standard bereitgestellt werden, Hi-Speed USB (USB 2.0-kompatibel)), Blu-ray-Disc/DVD-Brenner. Als Festplattendateisystem wird NTFS oder exFAT empfohlen.

1 Standardinstallation erforderlich. Bei aufgerüsteten Betriebssystemen oder in Multi-Boot-Umgebungen kann der ordnungsgemäß Betrieb nicht garantiert werden.
^2 64-Bit-Editionen und Starter (Edition) werden nicht unterstützt. Windows Image Mastering API (IMAPI) Ver.2.0 oderHigher ist erforderlich, um Funktion wie beispieleweise die Disc-Erstellung nutzen zu konnen.
3 Starter (Edition) wird nicht Unterstützung.
4 Ein Schnellerer Prozessor wird empfohlen.

Hinweise

• Der ordnungsgemäß Betrieb kann nicht in allen Computerumgebungen garantiert werden.

Schritt 2 Installieren der integrierten Software „PlayMemories Home"

1 Schalten Sie den Computer ein.

• Melden Sie sich für die Installation mit Administratorrechten an.
• Schließen Sie vor der Installation der Software alle Anwendungen, die gerade auf dem Computer ausgeführrt werden.

2 Schlieben Sie den Camcorder über das eingebaute USB-Kabel an den Computer an und wahlen Sie dann [USB-Anschluss] auf dem LCD-Bildschirm des Camcorders aus.

• Unter Windows 7: Das Fenster „Device Stage" wird eingebrendet.
• Unter Windows XP/Windows Vista: Der Assistant für die automatische Wiedergabe wird angezeigt.

3 Unter Windows 7: Wahlen Sie [PlayMemories Home] im Fenster Device Stage aus. Unter Windows XP/Windows Vista: Wahlen Sie [Computer] (unter Windows XP, [Arbeitsplatz]) → [PMHOME] → [PMHOME.EXE] aus.
4 Befolgen Sie die Anweisungen auf dem Computerbildschirm, um die Installation fortzusetzen.

Nach Abschluss der Installation wird „PlayMemories Home" gestartet.

• Ist die Software „PlayMemories Home" bereits auf Ihr Computer installiert, registrieren Sie ihren Camcorder mit der Software „PlayMemories Home". Danach sind die mit dem Camcorder nutzbaren Funktionen verfügbar.

• Ist die Software „PMB (Picture Motion Browser)" auf dem Computer installiert, wird sie durch die Software „PlayMemories Home" überschreiben. In dieser Fall konnen Sie einige Funktionen, die mit der Software „PMB" verfügbar waren, mit dieser Software „PlayMemories Home" nicht nutzen.

• Auf dem Computerbildschirm erschinen Anleitungen für die Installation des Upgrades „Erweiterte Funktion". Befolgen Sie die Anweisungen und installieren Sie die Erweiterungsdateien.

• Für die Installation des Upgrades „Erweiterte Funktion" muss der Computer mit dem Internet verbunden sein. Wenn Sie die Datei nicht beim ersten Start der Software „PlayMemories Home" installiert haben, werden die Anleitungen erneut eingebrendet, sobald Sie eine Funktion der Software auswahlen, die nur verwendet werden kann, wenn das Upgrade „Erweiterte Funktion" installiert ist.
• Ausfuhrliche Informationen über "PlayMemories Home" können Sie über die Auswahl von (,PlayMemories Home"-Hilfetext) in der Software abrufen bzw. finden Sie auf der Support- Seite für PlayMemories Home (http://www.sony.co.jp/pmh-se/).

Hinweise

• Achten Sie bei der Installation der Software „PlayMemories Home" darauf, dass [USB-LUN-Einstlg.] auf [Multi] festgelegt ist.
• Wenn „Device Stage“ unter Windows 7 nicht gestartet wird, klichen Sie auf [Start] und klichen Sie dann doppelert auf das Kamerasymbol für diesen Camcorder → das Symbol des Mediums, auf dem die gewündten Bilder gespeichert sind → [PMHOME.EXE].
• Die ordnungsgemäß Funktion kann nicht garantiert werden, wenn Sie mit einer anderen Software als der integrierten Software „PlayMemories Home" Videodaten aus dem Camcorder lessen bzw. diese dorthin schreiben. Erfragen Sie die Kompatibilität der von Ihnen verwendeten Software beim jeweiligen Softwarehersteller.

Trennen der Verbindung zwischen Camcorder und Computer

1 Klichen Sie unter rechts auf dem Desktop des Computers auf das Symbol [USB-Massenspeichergerät entfernen].

2 Wahlen Sie × [Ja] auf dem Bildschirm des Camcorders aus.
3 Losen Sie das USB-Kabel.
- Unter Windows 7 kann es vorkommen, dass das Symbol nicht auf dem Desktop des Computers angezeigt wird. In this fall konnen Sie die Verbindung zwischen dem Camcorder und dem Computer trennen, ohne die oben beschrieben Schritte auszuführen.

Hinweise

• Versuchen Sie nicht, das interne Aufnahmemedium des Camcorders mithilfe eines Computers zu formatieren. Anderfalls Funktioniert der Camcorder möglichere nicht mehr ordnungsgemäß.
• Legen Sie keine AVCHD-Aufnahmediscs, die mit der integrierten Software „PlayMemories Home" erstellt wurden, in DVD-Player oder -Recorder ein, da der AVCHD-Standard von diesen Geräten nicht unterstützt wird. Andernfalls kann es vorkommen, dass Sie die Disc nicht mehr aus diesen Geräten entnehmen können.

• Dieser Camcorder zeichnet HD-Material (High Definition) im AVCHD-Format auf. Mithilfe der beiliegenden PC-Software kann High Definition-Material auf DVD-Medien kopiert werden. DVD-Medium mit AVCHD-Material)durfen jedoch nicht in DVD-Player oder -Recordern verwendet werden, da ein DVDPlayer/-Recorder das Speichermedium unter Umständen nicht mehr auswirft oder seinen Inhalt ohne Warnung loscht.

• Wenn Sie vom Computer aus auf den Camcorder zugreifen, verwenden Sie die integrierte Software „PlayMemories Home". Die Dateien oder Ordner auf dem Camcorder * dürfen nicht über den Computer geändert werden. Andernfalls * konnen die Dateien beschädigt werden oder sie halten sich nicht mehr wiedergeben.

• Der ordnungsgemäß Betrieb kann nicht garantiert werden, wenn Sie die Daten auf dem Camcorder über den Computer steuern.
• Der Camcorder teilt eine Bilddatei, die 2 GB überschreiben, automatisch und speichert die Teile als separate Dateien. Auch wenn alle Bilddateien auf einem Computer als separate Dateien angezeigt werden, werden sie von der Import- und der Wiedergabefunktion des Camcorders oder der Software „PlayMemories Home" richtig verarbeitet.
• Verwendten Sie beim Importieren länger Filme oder bearerbeiteter Bilder vom Camcorder auf einen Computer die integrierte Software „PlayMemories Home". Wenn sie eine andere Software verwenden, werden die Bilder möglicherweise nicht richtig importiert.
• Gehen Sie zum Löschen von Bilddateien wie in den Schritten auf Seite 43 beschrieben vor.

Erstellen einer Blu-ray-Disc

Sie können eine Blu-ray-Disc mit einem Film in High Definition-Bildqualität (HD) erstehen, der zuvor auf einem Computer importiert wurde.

Wenn Sie eine Blu-ray-Disc erstellen möchten, muss die „BD-Zusatz-Software" installiert sein.

Rufen Sie zur Installation der Software die folgende URL auf:

http://support.d-imaging.sony.co.jp/ BDUW/

• Der Computer muss die Erstellung von Blu-ray-Discs unterstützen.
• Für die Erstellung von Blu-ray-Discs können BD-R-Medien (nicht wiederbeschreiben) und BD-RE-Medien (wiederbeschreiben) verwendet werden. Bei beiden Disc-Typek können nach der Disc-Erstellung keine weiteren Inhalte hinzugefügt werden.

Starten der Software „PlayMemories Home"

1 Doppelklicken Sie auf das Symbol „PlayMemories Home" auf dem Computerbildschirm.

Die Software „PlayMemories Home" wird gestartet.

2 Doppelklicken Sie auf dem Computerbildschirm auf das Direktaufrufsymbol "PlayMemories Home"-Hilfetext", wenn Sie Informationen zur Verwendung von „PlayMemories Home" wünschen.

• Wenn das Symbol nicht auf dem Computerbildschirm angezeigt wird, klichen Sie auf [Start] [Alle Programme] [PlayMemories Home] die gewünschte Option.

Herunterladern der zum Camcorder zugehörigen Software

Installieren von Software für einen Mac

Einzelheiten zur Software für Mac-

Computer finden Sie unter der folgenden

URL:

• Wenn Ihr Camcorder am Computer angeschlossen ist, konnen Sie die oben genannte URL durch Anklicken von [FOR_MAC URLs] in [PMHOME] aufrufen. Legen Sie für den Anschluss des Camcorders an den Computer [USB-LUN-Einstlg.] auf [Multi] fest.

Hinweise

Die Software, die mit dem Camcorder verwendet werden kann, hangt von den entsprechenden Ländern bzw. Regionen ab.

Speichern von Bildern mit einem externen Gerät

Anleitung zur Erstellung von Discs

Sie können Filme in High Definition-Bildqualität (HD) mit einem externen Gerät speichern. Wahlen Sie je nach Gerät die geeignete Methode aus.

Externe Geräte		Anschlusskabel	Seite
	DVDirect Express DVD-Brenner Speichern von Bildern auf einer DVD in High Definition-Bild Qualität (HD).	Eingebautes USB-Kabel des DVDExpress	54
	DVD-Brenner, andere Modelle als DVDExpressSpeichern von Bildern auf einer DVD in High Definition-Bild Qualität (HD) oder in Standard Definition-Bild Qualität (STD).	Eingebautes USB-Kabel	55
	Festplattenrecorder usw. Speichern von Bildern auf einer DVD in Standard Definition-Bild Qualität (STD).	A/V-Verbindungskabel (mitgeliefert)	55
	Externale Medieneinheit Speichern von Bildern auf einer externen Medieneinheit mit High Definition-Bild Qualität (HD).	USB-Adapterkabel VMC-UAM1 (gesondert erhältlich)	57

Filme, die in Standard Definition-Bildqualität (STD) aufgenommen wurden

Schlieben Sie den Camcorder über das A/V-Verbindungskabel an ein externes Gerät an, auf dem Bilder gespeichert werden.

Hinweise

• Beim Kopieren oder Erstellen von Discs muss der Demofilm gelöscht werden. Andernfalls Funktioniert der Camcorder möglicherweise nicht ordnungsgemäß. Ein gelöschter Demofilm kann jedoch nicht wiederhergestellt werden (HDR-CX210E).
• Je nach ausgewählter Einstellung von [AUFN-Modus] bei der Aufnahme eines Films, kann es u. U. eine Disc-Typen oder Medieneinheiten geben, auf die der Film nicht gespeichert werden kann.

#

• Überspielen auf einen Computer: integrierte Software „PlayMemories Home" (S. 50)

Geräte, auf denen die erstellte Disc abgeschweit werden kann

DVD mit High Definition-Bildqualität (HD)

Abspielgeräte für das AVCHD-Format, beispelsweise ein Sony Blu-ray-Disc-Player oder eine Sony PlayStation®3

DVD mit Standard Definition-Bildqualität (STD)

Handelsübliche DVD-Abspielgeräte wie beispielese ein DVD-Player.

Hinweise

Die AVCHD-Aufnahmedisc kann nur mit Geräten abgespielt werden, die mit dem AVCHD-Format kompatibel sind.
- Discs mit Bildern, die in High Definition-Bild Qualität (HD) aufgenommen wurden, sollenen nicht in Verbindung mit DVD-Player bzw. -Recordern verwendet werden. Da DVD-Player/-Recorder nicht mit dem AVCHD-Format kompatibel sind, werden solche Discs von einem DVD-Player/-Recorder möglicherweise nicht mehr ausgeworfen.
- Achten Sie darauf, dass ihre PlayStation® 3 immer die aktuellste Version der Systemsoftware für PlayStation® 3 aufweist. Die PlayStation® 3 ist möglichereweise nicht in allen Ländern/Regionen erhältlich.

Erstellen einer Disc mit einem DVD-Brenner bzw. - Recorder

Hinweise

• Schlieben Sie den Camcorder für diese Funktion über das mitgelieferte Netzteil an eine Netzsteckdose an (S.17)
• Schlagen Sieitte auch in der Bedienungsanleitung zum angeschlossenen Gerät nach.
  DVD-Brenner von Sony sind möglicherweise nicht in allen Ländern/Regionen erhältlich.

Erstellen einer Disc mit DVDirect Express

Verbinden Sie den Camcorder mit dem USB-Kabel, das mit dem DVD Direct Express mitgeliefert wurde, mit dem „DVD Direct Express“ DVD-Brenner (gesondert erhältlich).

1 Verbinden Sie den DVDirect Express über das USB-Kabel des DVDirect Express mit der Buchse (USB) des Camcorders.

2 Legen Sie eine unbenutzte Disc in den DVDirect Express ein und schließen Sie das Disc-Fach.
3 Drucken Sie (DISC BURN) am DVDirect Express.

Nun können Filme, die noch nicht auf eine Disc gespeichert wurden, auf die Disc gespeichert werden.

• Wahlen Sie nach Abschluss des Vorgangs × aus.

Durchführung der [DISC-BRENN-OPT.]

Sie können auch eine Disc mit Standard Definition-Bildqualität (STD) erstehen.

1 Wahlen Sie [DISC-BRENN-OPT.] im Schritt 3 oben.
2 Wahlen Sie das Aufnahmemedium aus, das die Filme enthalt, die gespeichert werden sollen (HDR-CX210E).
3 Wahlen Sie die Bildqualität der Disc aus, die erstellt werden soll.
4 Fügen Sie Häkchen ✓ zu den Bildern hinzu, die kopiert werden sollen, und betätigten Sie dann OK.

• Betätigten Sie nach Abschluss des Vorgangs
• X

Wiedergeben einer Disc im DVDirect Express

1 Um这部电影 von einer im DVDirect Express befindlichen Disc auf dem Fernsehbildschirm wiederzugegeben, schlieben Sie den DVDirect Express an die Buchse (USB) des Camcorders an und verbinden Sie den Camcorder mit dem Fernsehgerät (S. 38).

2 Legen Sie eine bespiele Disc in den DVDirect Express ein.
3 Drucken Sie die Wiedergabetaste am DVDirect Express.

• Betätigen Sie nach Abschluss des Vorgangs × .

Hinweise

• Filme in High Definition-(HD) bzw. Standard Definition-(STD) Bildqualität werden auf separaten Discs gespeichert.
• Wenn die Gesamtspeichergroße der mit DISC BURN auf Disc zu brennenden Filme die Speicherkapazität der Disc überschreitet, wird das Erstellen der Disc beendet, sobald die Disc voll ist. Der letzte Film wird davon möglicherweise nicht vollständig auf der Disc aufgezeichnet.

• Beim Erstellen einer Disc)durfen Sie Folgendes nicht tun.

• den Camcorder ausschalten

• das USB-Kabel oder das Netzeil lose
• den Camcorder oder den DVDirect Express Stößen oder Erschüttungen aussetzen
  -die Speicherkarte aus dem Camcorder auswerfen
• Wenn Sie beim Erstellen einer Disc so viele Filme kopieren, bis die Disc voll ist, dauert das Erstellen der Disc zwischen 20 und 60 Minuten. Je nach Aufnahmemodus oder Anzahl der Szenen kann der Vorgang auch länger Bauern.

Erstellen einer Disc in High Definition-Bildqualität (HD) mit einem DVD-Brenner

Verwenden Sie das eingebaute USB-Kabel, um den Camcorder an einen DVD-Brenner von Sony außer dem DVD Express (gesondert erhältlich) usw. anzuschlieben, der mit Filmen in High Definition-Bildqualität (HD) kompatibel ist.

1 Verbinden Sie einen DVD-Brenner mit dem Camcorder über das eingebaute USB-Kabel.

2 Wahlen Sie [USB-Anschluss] auf dem Bildschirm des Camcorders aus.

• Wenn der Bildschirm [USB-Auswahl] nicht erscheint, wahren Sie [MENU] [Installation] [Verbindung] [USB-Anschluss] aus.
  3 Starten Sie die Filmaufnahme am angeschlossenen Gerät.
• Betätigten Sie nach Abschluss des Vorgangs
• X

Erstellen einer Disc in Standard Definition-Bildqualität (STD) mit einem Recorder oder ähnlichen Gerät

Verbinden Sie den Camcorder mit einem Recorder, einem DVD-Brenner von Sony oder einem ähnlichen Gerät außer DVDDirect Express mit dem A/V-Verbindungskabel. Sie können Bilder, die auf dem Camcorder wiedergegeben werden, auf eine Disc oder Videokassette kopieren.

1 Legen Sie das Aufnahmemedium in das Aufnahmegerät (Recorder usw.) ein.

• Wenn das Aufnahmegerät über einen Eingangswählschalter verfügt, stellen Sie diesen auf den entsprechenden Eingang ein.

2 Verbinden Sie den Camcorder mit dem A/V-Verbindungskabel mit dem Aufnahmegerät.

Signalfluss

• Schließen Sie den Camcorder an die Eingangsbuchsen des Aufnahmegerats an.

3 Starten Sie am Camcorder die Wiedergabe und am Aufnahmegerät die Aufnahme.

4 Wenn das Überspielen abgeschlossen ist, stoppen Sie das Aufnahmegerät und dann den Camcorder.

Hinweise

• Auf einen mit einem HDMI-Kabel angeschlossenen Recorder können Sie keine Bilder kopieren.
• Da die Daten beim Kopieren analog übertragen werden, kann sich die Bildqualität verschlechtern.
• Filme in High Definition-Bildqualität (HD) werden in Standard Definition-Bildqualität (STD) kopiert.
• Wenn der Anschluss an ein Monogerät erfolgt, verbinden Sie den gelben Stecker des A/V-Verbindungskabels mit der Videoeingangsbuchse und den weiten (linker Kanal) oder roten Stecker (rechte Kanal) mit der Audioeingangsbuchse am Gerät.

• Kopieren von Datum und Uhrzeit: [Datencode] (S.63)
• Verwenden eines Anzeigegerats mit 4:3-Bildformat: [TV-Typ] (S.63)

Speichern von Bildern mit einer externen Medieneinheit

Sie können Filme und Fotos auf externen Medieneinheiten (USB-Speichergeräten) speichern, z. B. auf einem externen Festplattenlaufwerk. Die folgenden Funktionen sind verfügbar, nachdem Sie ihre Bilder auf einer externen Medieneinheit gespeichert haben.

• Sie können den Camcorder mit der externen Medieneinheit verbinden und anschließend auf der externen Medieneinheit gespeicherte Bilder wiedergeben (S. 58).
• Sie können ihren Computer mit der externen Medieneinheit verbinden und Bilder mit der integrierten Software „PlayMemories Home" auf den Computer importieren (S. 50).

Hinweise

• Bei dieser Vorgang besteht Sie das USB-Adapterkabel VMC-UAM1 (gesondert erhältlich).
• Schließen Sie das Netzteil und das Netzkabel an die Buchse DC IN des Camcorders und an eine Netzsteckdose an.
• Schlagen Sieittebuteauch in der Bedienungsanleitung zu der externen Medieneinheit nach.

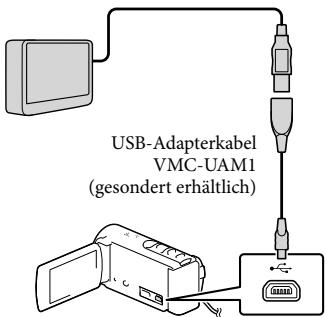

1 Verbinden Sie den Camcorder über ein USB-Adapterkabel (gesondert erhältlich) mit der externen Medieneinheit.

• Solange [Bilddatenbank-Datei wirdVBibdschirm angezeigt wird, darf das USBKabel nicht abgezogen werden.
• Wenn [Bilddatenb.Dat. Rep.] auf dem Camcorder-Bildschirm angezeigt wird, betätigten Sie OK.

2 Wahlen Sie [Kopieren.] auf dem Bildschirm des Camcorders aus.

HDR-CX190E/CX200E/PJ200E

Filme und Fotos, die auf der (in den Camcorder eingesetzten) Speicherkarte gespeichert sind und die noch nicht auf einer externen Medieneinheit gespeichert wurden, können jetzt auf der angeschlossenen Medieneinheit gespeichert werden.

HDR-CX210E

Filme und Fotos, die auf einem der unter [Medien-Auswahl] ausgewählten Aufnahmemedien des Camcorders gespeichert sind und noch nicht auf einer externen Medieneinheit gespeichert wurden, können jetzt auf der angeschlossenen Medieneinheit gespeichert werden.

• Dieser Vorgang ist nur möglich, wenn neu aufgenommene Bilder auf dem Camcorder befinden.
  Um die externe Medieneinheit zu trennen, betätigten Sie während sich der Camcorder im Wiedergabebereitschaftsmodus (Ereignis-Ansicht oder Ereignisindex wird angezeigt).

Wiedergeben von Bildern der externen Medieneinheit auf dem Camcorder

Wahlen Sie [Wiedergeben, ohne zu kopieren.] im Schritt 2 und das anzuzeigende Bild aus.

• Sie können sich die Bilder auch auf einem Fernsehgerät ansehen, das an den Camcorder angeschlossen ist (S. 38).
• Sobald eine externe Medieneinheit angeschlossen wird, wird im Bildschirm der Ereignis-Ansicht das Symbol eingeblendet.

Löschen von Bildern in einer externen Medieneinheit

1 Wahlen Sie [Wiedergeben, ohne zu kopieren.] im Schritt 2 oben.
2 Wahlen Sie [MENU] [Bearbeiten/Kopieren] [Löschen] aus und befolgen Sie anschließend die Anweisungen, die auf dem LCD-Bildschirm erschinen, um Bilder zulöschen.

Speichern von ausgewählten Bildern im Camcorder auf der externen Medieneinheit

1 Wahlen Sie [Wiedergeben, ohne zu kopieren.] im Schritt 2.
2 Wahlen Sie [Bearbeiten/ Kopieren] [Kopieren] aus und befolgen Sie anschlieBend die Anweisungen, die auf dem LCD-Bildschirm erschinen, um Bilder zu speichern.
- Wenn Sie Bilder kopieren möchten, die bisher noch nicht kopiert wurden, wahren Sie [MENU] → [Bearbeiten/Kopieren] → [Direktkopie] aus während der Camcorder mit der externen Medieneinheit verbunden ist.

Wiedergeben von Filmen mit High Definition-Bildqualität (HD) auf dem Computer

Wahlen Sie in der Software „PlayMemories Home" (S. 50) das Laufwerk aus, welches die angeschlossene externe Medieneinheit repräsentiert, und如果玩家 Sie die这部电影 ab.

Hinweise

Die folgenden Geräte bzw. Einheiten können nicht als externe Medieneinheiten verwendet werden.
-Medieneinheiten mit einer Kapazität von über 2 TB
- gewöhnliche Disc-Laufwerke wie ein CD-oder DVD-Laufwerk
- Medieneinheiten, die über einen USB-Hub angeschlossen sind
Medieneinheiten mit einem integrierten USB-Hub
-Kartenleser
- Exterme Medieneinheiten mit einer Codefunktion konnen möglicherweise nicht verwendet werden.

• Für den Camcorder steht ein FAT-Dateisystem zur Verfügung. Wenn das Speichermedium der externen Einheit für das NTFS-Dateisystem oder ein ähnliches System formatiert wurde, muss es vor der Verwendung mit dem Camcorder formatiert werden. Wenn die externe Medieneinheit an den Camcorder angeschlossen wird, erscheint der Formatbildschirm. Vergewissern Sie sich vor der Formatierung der externen Medieneinheit mit dem Camcorder, dass sie keine wichtigen Daten enthalt.
• Selfb when ein Gerät die genannten Voraussetzungen für die Verwendung erfüllt, kann für den ordnungsgemäßen Betrieb keine Garantie übernommen werden.
• Auf der jeweiligen Support-Website von Sony für Ihr Land bzw. ihre Region finden Sie{nahere Informationen zu den verfügbaren externen Medieneinheiten.
• Im Folgenden finden Sie eine Auflistung der jeweiligen Anzahl an Szenen, die auf der externen Medieneinheit gesichert werden konnen. Selbst wenn die externe Medieneinheit über frei speicherkapazität verfügt, kann nicht mehr als die folgende Anzahl an Szenen gesichert werden.

-Filme mit High Definition-Bildqualitat (HD): Max.3.999
-Filme mit Standard Definition-Bildqualitat (STD):Max.9.999
- Fotos: Max. 40.000

• Wenn Ihr Camcorder die externe Medieneinheit nicht erkennt, versuchen Sie folgende Schritte.

-Schlieben Sie das USB-Adapterkabel erneut an den Camcorder an.
- Wenn die externe Medieneinheit über ein Netzkabel verfügbar, steken Sie these in die Netzsteckdose.

• Je nach Art der aufgenommenen Bilder kann die Anzahl der möglichen Szenen auch geringer ausfallen.
• Bilder konnen nicht von der externen Medieneinheit in das interne Aufnahmemedium des Camcorders kopiert werden.

Verwendend der Menüs

Der Camcorder betiet in den 6 Menukategorien zahlreiche Menüoptionen.

Aufnahme-Modus (Optionen für die Auswahl eines Aufnahmemodus) → S.62
Kamera/Mikrofon (Optionen für individuelle Aufnahmen) → S.62
Bildqualität/Größe (Optionen für die Einrichtung der Bildqualität oder -gröbe) → S. 63
Wiederg.-Funktion (Optionen für die Wiedergabe) → S.63
Bearbeiten/Kopieren (Optionen für die Bearbeitung von Bildern, z. B. Kopieren oder Schützen) → S. 63

Installation (Weitere Optionen) S.63

1 Wahlen Sie [MENU] aus.

2 Wahlen Sie eine Kategorie aus.
3 Wahlen Sie die gewünschte Menüoption aus.

Hinweise

• Wahlen Sie × aus, um die Einstellung des Menüs abzuschlieben oder zum vorherigen Menübildschirm zurückzukehren.

Die Menüs [Kamera/Mikrofon] und [Installation] verfügbar über Unterkategorieen. Wahlen Sie die Unterkategorie aus, so dass der LCD-Bildschirm die Liste der Menüs in der ausgewählten Unterkategorie anziegt.

Unterkategoriessymbole

Wenn eine Menüoption nicht ausgewählt werden kann

Abgeblendete Menüoptionen oder Einstellungen stehen nicht zur Verfügung. Wenn Sie eine abgeblendete Menüoption auswahlen, zeigt der Camcorder den Grund an, warum Sie diese Menüoption nicht auswahlen können oder gibt Hinweise, unter welchen Bedingungen Sie die Menüoption einstellen können.

Aufnahme-Modus

Film .Nimmt Filme auf.

Foto............Nimmt Fotos auf.

Kamera/Mikrofon

M Manuelle Einstlg.

WeiAbgleich. Stellt die Farbbalance auf die Helligkeit der Aufnahmeumgebung ein.

Punkt-Mess./Fokus ^*1 ... Stellt gleichzeitig Helligkeit und Fokus für das ausgewählte Motiv ein.

Punkt-Messung*1 ....... Stellt die Helligkeit von Bildern auf ein Motiv ein, das Sie auf dem Bildschirm berühren.

Punkt-Fokus*1. Stellt den Fokus auf ein Motiv ein, das Sie auf dem Bildschirm berühren.

Belichtung Stellt die Helligkeit von Filmen und Fotos ein. Wenn Sie [Manuell] auswahlen, wird die Helligkeit (Belichtung) mit +/ - eingestellt.

Fokus. Stellt den Fokus manuell ein. Wenn Sie [Manuell] auswahlen, wahlen Sie danach l aus, um den Fokus auf ein nahes Motiv einzustellen, bzw. 一 , um den Fokus auf ein entertenes Motiv einzustellen.

Low Lux. Nimmt bei schwachem Licht Bilder mit hellen Farben auf.

Kamera-Einstig.

Szenenwahl. Wählt je nach Art der Szene (z.B. Nacht- oder Strandszene) die richtige Aufnahmeeinstellung aus.

Blende........... Blendet Szenen ein oder aus.

6 Selfbtauslöser.......Stellt den Selfbtauslöser ein, wenn sich der Camcorder im Fotoaufnahme demodus befindet.

Tele-Makro. Fokussiert auf ein Motiv vor einem unscharfen Hintergrund.

SteadyShot. Legt bei der Filmaufnahme die Funktion SteadyShot fest. Wird diese Einstellung geändert,ändert sich die Einstellung für den Extended Zoom entsprechend.

Digitalzoom....... Legt den maximalen Wert fur den digitalen Zoom fest.

Autom. Gegenlicht.... Stellt die Belichtigung für Gegenlichtaufnahmen automatisch ein.

Gesicht

Gesichtserkennung ....Erkennt automatisch Gesichter.

Auslós. bei Lächeln....Macht automatisch eine Aufnahme, sobald ein Lächeln erkannt wird.

Lachelerk.empfindlk....Damit wird die Lachelerkennungsempfindlichkeit für die Auslösung bei Lacheln eingestellt.

Mikrofon

Integr. Zoom-Mikro.... Nimmt je nach Zoomposition这部电影 mit entsprechenden realitätsnahem Ton auf.

Windgeräuschreduz.... Reduziert Windgeräutsche, die über das eingebaute Mikrofon aufgezeichnet werden.

Mikro-Referenzpegel... Stellt den Mikrofonpegel für die Aufnahme ein.

Aufnahme-Hilfe

Meine Taste Weist Funktionen benutzerdefinierten Tasten (Meine Taste) zu.

Hilfsrahen. Zeigt Rahmen zur Orientierung an, um sicherzustellen, dass das Motiv waagerecht oder senkrecht ausgerichtet ist.

Anzeige-Einstellung.... Legt fest, wie lange Symbole oder Anzeigen auf dem LCD-Bildschirm zu setzen sind.

Bildqualität/GröBe

AUFN-Modus....... Legt den Filmaufnahmehodus fest.
HD: /STD: Einstellung..... Legt die Bildqualität für die Aufnahme (High Definition-Bildqualität (HD) oder Standard Definition-Bildqualität (STD)) fest.
Breitmodus ......... Legt bei der Aufnahme von Filmen in Standard Definition-Bildqualität (STD) das Bildseitenverhältnis fest.
x.v.Color. Nimmt einen großeren Farbereich auf. Stellen Sie diese Option ein, wenn Sie Bilder auf einem Fernsehgerät betrachten, das mit x.v.Color kompatibel ist.
BildgroBe..... Legtas Fotoformat fest.

Wiederg.-Funktion

Ereignis-Ansicht Startet die Wiedergabe von Bildern von der Ereignis-Ansicht aus.

Highlights-Film.........Startet die Wiedergabe von Highlights-Wiedergabeszenen oder Highlight-Szenarios mit Standard Definition-Bildqualität (STD).

Szenario.........Startet die Wiedergabe der Szenarios, die durch die HighlightsWiedergabe gespeichert wurden.

Bearbeiten/Kopieren

Löschen. Löscht这部电影 oder Fotos.

Schützen. Schützt这部电影 oder Fotos, um ein versehentliches Löschen zu verhindern.

Kopieren. Kopiert Bilder.

Direktkopie............Kopiert Bilder, die im Camcorder gespeichert sind, auf eine externe Medieneinheit.

Installation

Medien-Einstlg.

Medien-Auswahl*2.... Wählt den Typ des Aufnahmemediums aus (S. 21).

Medien-Infos. Zeigt Information über das Aufnahmemedium an.

Formatieren. Löscht und formatiert alle Daten auf dem Aufnahmemedium.

Bilddatenb.Dat. Rep. .... Repariert die Bilddatenbankdatei auf dem Aufnahmemedium (S. 67).

Dateinummer.......Legt fest, wie die Dateinummer Fotos zugeordnet wird.

Wiedergabe-Einstlg.

Datencode. Zeigt Informationen an, die automatisch zum Zeitpunkt der Aufnahme aufgezeichnet wurden.

Lautstärkeeinstg. Stellt die Lautstärke des Wiedergabetons ein (S. 30).

Verbindung

TV-Typ . Konvertiert das Signal je nach angeschlossenem Fernsehgerät (S. 38).

HDMI-Auflösung...... Wählte die Bildauflösung für die Ausgabe, wenn Sie den Camcorder über ein HDMI-Kabel an ein Fernsehgerät angeschlossen haben.

STRG FÜR HDMI. Legt fest, ob die Fernbedienung des Fernsehgeräts verwendet werden soll, wenn der Camcorder an ein „BRAVIA" Sync-kompatibles Fernsehgeber mit dem HDMI-Kabel angeschlossen wird.

USB-Anschluss. Wahlen Sie diese Option, wenn beim Anschluss des Camcorders über USB an eine externe Einheit keine Anleitungen auf dem LCD-Bildschirm erschieren.

USB-Anschl.-Einst.... Legt den Verbindungsmodus fest, wenn der Camcorder an einen Computer oder ein USB-Gerät angeschlossen wird.

USB-LUN-Einstlg. Richtet den Camcorder für eine verbesserte Kompatibilität einer USB-Verbindung ein, indem eine USB-Funktionen eingeschränkt werden.

Disc Brennen................................... Speichert Bilder, die noch nicht auf eine Disc gespeichert wurden.

Allgemeine Einstig.

Piepton . Legt fest, ob der Camcorder Bestätigungssignale ausgibt.

LCD-Helligkeit. Stellt die Helligkeit des LCD-Bildschirms ein.

Language Setting ......... Legit die Anzeigesprache fest (S. 19).

Kalibrierung*1. Kalibriert den Beruhrungsbildschirm.

Akku-Info. Zeigt die verbleibende Restladung des Akkus durch eine ungebährte Zeitangabe an.

Eco-Modus. Stellt den LCD-Bildschirm und die Stromversorgung so ein, dass sie automatisch abgeschelt werden.

Demo-Modus Stellt die Wiedergabe des Demofilms über die Funktionen des Camcorders ein.

Uhr-Einstellungen

Datum/Zeiteinstlg. ....Stellt das Datum und die Uhrzeit ein.

Gebietseinstellung .... Stellt die Zeitverschiebung ein, ohne die Uhr anhalten zu müssen (S.19).

Sonstiges/Index

Fehlersuche

Wenn an Ihrem Camcorder Störungen auftreten, führen Sie folgende Schritte aus.

① Überprüfen Sie die Beste (S.65 bis 68) und untersuchen Sie ihren Camcorder.
(2) Trennen Sie die Stromquelle, schließen Sie sie nach etwa 1 Minute wieder an und schalten Sie den Camcorder ein.

③ Drücken Sie mit einem spitzen Gegenstand auf RESET (S.12) und schalten Sie den Camcorder ein. Wenn Sie RESET drücken, werden alle Einstellungen, einschließlich der Uhrzeit, zurückgesetzt.

④ Wenden Sie sich an ihren Sony- Handler oder den lokalen autorisierten Sony-Kundendienst.

• Bei einigen Problemen muss der Camcorder unter Umständen initialisiert werden oder das interne Aufnahmemedium (HDR-CX210E) des Camcorders muss ausgetauscht werden. In thisum Fall werden die Daten im internen Speicher gelöscht. Sichern Sie dazu die Daten im internen Speicher auf ein andere Speichermedium (Sicherungskopie),bevor Sie den Camcorder zur Reparatur einschicken.Fur den Verlust von Daten im internen Speicher übernehmen wir keine Haftung.

• Im Rahmen einer Reparatur müssen wir unter Umständen einen kleinen Teil der Daten im internen Speicher überprüfen, um das Problem eingrenzen zu konnen. Ihr Sony-Handler fertigt von diesen Daten jedoch keine Kopie an und behält sie auch nicht.

• Im „Handycam“ Benutzieranleitung (S. 6) finden Sie ausfuhrliche Informationen zu den Symptomen des Camcorders und in der „PlayMemories Home“ -Hilfetext (S. 50) Informationen zum Anschlieben des Camcorders an einen Computer.

Der Camcorder lasst sich nicht einschalten.

• Bringen Sie einen geladenen Akku am Camcorder an (S. 15).
• Der Stecker des Netzteils wurde aus der Netzsteckdose gezogen. Stecken Sie den Stecker in die Netzsteckdose (S. 17).

Der Camcorder faktioniert nicht, obwohl er eingeschaltet ist.

• Nach dem Einsatzdauert es eine Sekunden, bis der Camcorder aufnahmebereit ist. Dies ist keine Fehlfunktion.
• Losen Sie das Netzteil von der Netzsteckdose odernehmen Sie den Akku ab und schreiben Sie das Netzteil bzw. den Akku nach etwa 1 Minute wieder an. Wenn die Funktionen immer noch nicht ausgeführrt werden konnen, drücken Sie mit einem spitzen Gegenstand RESET. (Wenn Sie RESET drücken (S. 12), werden alle Einstellungen, einschließlich der Uhrzeit, zurückgesetzt.)
  Die Temperatur des Camcorders ist sehr hoch. Schalten Sie den Camcorder aus und halten Sie ein eine Weile an einem kühlen Ort liegen.
  Die Temperatur des Camcorders ist sehr niedrig. Bedienen Sie den eingeschalteten Camcorder nicht. Schalten Sie den Camcorder aus und bringen Sie ein an einen warmen Ort. Lassen Sie den Camcorder eine Weile Dort und schalten Sieihn dann wieder ein.

Der Camcorder erwartt sich.

• Der Camcorder erwart mit sich während des Betriebs. Dies ist keine Fehlfunktion.

Der Camcorder schaltet sich abrupt aus.

• Verwenden Sie das Netzteil (S. 17).
• Wenn Sie den Camcorder er.? 2 Minuten lang nicht bedieren, schaltet er sich standardmäßig automatisch aus. Andern Sie die Einstellung von [Eco-Modus] (S. 64) oder schalten Sie das Gerät wieder ein.
  Laden Sie den Akku (S.15).

Sie drücken START/STOP oder PHOTO, es erfolgt jedoch keine Aufnahme.

• Der Wiedergabebildschirm wird angezeigt.
  Drücken Sie MODE, so dass die Anzeige (Film) oder (Foto) aufleuchtet (S. 23).
• Der Camcorder zeichnet das soeben aufgenommene Bild auf dem Aufnahmemedium auf. In dieser Zeit ist keine neue Aufnahme möglich.
• Das Aufnahmemedium ist voll. Löschen Sie nicht benötigte Bilder (S. 43).
  Die Gesamtzahl an Filmszenen oder Fotos übersteigt die Aufnahmekapazität des Camcorders (S. 69, 70). Löschen Sie nicht benöttige Bilder (S. 43).

Der Camcorder stoppt den Betrieb.

Die Temperatur des Camcorders ist sehr hoch. Schalten Sie den Camcorder aus und halten Sie ein eine Weile an einem kühlen Ort liegen.
Die Temperatur des Camcorders ist sehr niedrig. Schalten Sie den Camcorder aus und bringen Sieihn an einen warmen Ort. Lassen Sie den Camcorder eine Weile Dort und schalten Sieihn dann wieder ein.

"PlayMemories Home" kann nicht installiert werden.

• Überprüfen Sie die Computerumgebung bzw. Installationsschritte, die für die Installation von „PlayMemories Home" erforderlich sind.

"PlayMemories Home" Funktioniert nicht ordnungsgemäß.

• Beenden Sie „PlayMemories Home" und starten Sie den Computer erneut.

Der Camcorder wird nicht vom Computer erkannt.

• Trennen Sie mit Ausnahme der Tastatur, Maus und des Camcorders alle Geräte, die über die USB-Buchse an den Computer angeschlossen sind.
• Ziehen Sie das eingebaute USB-Kabel von Computer und Camcorder ab, starten Sie den Computer erneut und verbinden Sie dann Computer und Camcorder wieder in der richtigen Reihenfolge.
• Wenn sowohl das eingebaute USB-Kabel als auch die USB-Buchse des Camcorders gleichzeitig an die externen Geräte angeschlossen sind, trennen Sie das Element, das nicht mit einem Computer verbunden ist.

Anzeige der Selfstdiagnose/ Warnanzeigen

Wenn Anzeigen auf dem LCD-Bildschirm erscheinen, sehen Sieitte in der folgenden Aufstellung nach.

Wenn sich das Problem auch nach einigen Versuchen nicht beheben lässt, wenden Sie sich an ihren Sony-Handler oder den lokalen autorisierten Sony-Kundendienst. Teilen Sie Ihrem Ansprechpartner s amtliche Nummern des Fehlercodes mit, der mit C oder E beginnnt.

Wenn bestimmte Warnanzeigen auf dem Bildschirm angezeigt werden, ist eine Melodie zu horen.

C:04:□□

• Der verwendete Akku ist kein „InfoLITHIUM" - Akku (Serie V). Verwenden Sie einen „InfoLITHIUM" - Akku (Serie V) (S. 15).
• Stecken Sie den Gleichstromstecker des Netzeils fest in die DC IN-Buchse am Camcorder (S. 15).

C:06:□□

• Der Akku hat sich erhitzt. Tauschen Sie den Akku aus oder bringen Sieihn an einen kühlen Ort.

C:13: / C:32:

Trennen Sie den Camcorder von der Stromquelle. Schlieben Sie die Stromquelle wieder an und bedienen Sie den Camcorder.

E:□□:□□

• Führn Sie die Schritte ab ② auf Seite 65 aus.

#

Der Akku ist fast leer.

A[1]

• Der Akku hat sich erhitzt. Tauschen Sie den Akku aus oder bringen Sie ihn an einen kühlen Ort.

#

• Es ist keine Speicherkarte eingesetzt (S. 21).
• Wenn die Anzeige blinkt, reicht der frei Speicherplatz nicht für die Aufnahme von Bildern aus. Löschen Sie nicht benöttigte Bilder (S. 43) oder formatieren Sie die Speicherkarte, sobald Sie die Bilder auf anderen Medien gespeichert haben (S. 63).
• Möglicherweise ist die Bilddatenbankdatei beschädigt. Überprüfen Sie die Datenbankdaten durch Auswahl von [MENU] → [Installation] → [Medien-Einstlg.] → [Bilddatenb.Dat. Rep.] → Aufnahmemedium (HDR-CX210E).

图

Die Speicherkarte ist beschädigt.
- Formatieren Sie die Speicherkarte mit dem Camcorder (S. 63).

?

• Es ist eine nicht kompatible Speicherkarte eingesetzt (S. 22).

#

Die Speicherkarte ist schreibgeschützt.
- Der Zugriff auf die Speicherkarte wurde auf einem anderen Gerät eingeschiedt.

Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos

• Sie halten den Camcorder nicht ruhig,ID, so dass es leicht zu Bildverwacklungen...,
  kommen kann. Halten Sie den Camcorder bei der Aufnahme fest mit beiden Händen.
  Beachten Sie jedoch, dass die Warnanzeige zu Kameraerschütterungen nicht ausgebrendt wird.

• Das Aufnahmemedium ist voll.
• Wahrend der Verarbeitung konnen keine Fotos aufgenommen werden. Warten Sie eine Weile und starten Sie dann die Aufnahme.

"HD" steht für High Definition-Bildqualität und "STD" für Standard-Bildqualität.

Voraussichtliche Aufnahme und Wiedergabedauer bei den einzelnen Akkus

Aufnahmedauer

Ungefähre verfügbar Zeit bei voll aufgeladenem Akku.

(Einheit: Minute)

Akku	Fortlaufende Aufnahmedauer		Typische Aufnahmedauer
Bildqualität	HD	STD	HD	STD
NP-FV30 (mitgeliefert)	95	105	45	50
NP-FV50	180	200	90	100
NP-FV70	375	415	185	205
NP-FV100	745	830	370	415

• Bei den Angaben der Aufnahmedauer wird davon ausgegangen, dass der Camcorder Folme in High Definition-Bildqualität (HD) mit der Einstellung [Standard HQ] für [E AUFN-Modus] aufnimmt.
• Die typische Aufnahmedauer zeigt die Zeit an, die bei wiederholtem Starten/Stoppen der Aufnahme, dem Wechsel der MODE-Anzeige und der Nutzung der Zoomfunktion zur Verfügung liegt.
• Die angegebenen Werte für die Dauer gelten, wenn der Camcorder bei 25^ verwendet wird. 10^ bis 30^ wird empfohlen.
• Wenn der Camcorder bei niedrigen Temperaturen betrieben wird, verkurzen sich Aufnahme- und Wiedergabedauer entsprechend.
• Je nach Einsatzbedingungen beim Betrieb des Camcorders können sich Aufnahme- und Wiedergabedauer verkurzen.

Wiedergabedauer

Ungefähre verfügbarbarea Zeit bei voll aufgeladenem Akku.

(Einheit: Minute)

Akku
Bildqualität	HD	STD
NP-FV30 (mitgeliefert)	135	145
NP-FV50	255	280
NP-FV70	525	565
NP-FV100	1045	1120

Voraussichtliche Aufnahmedauer bei Filmen

Internes Aufnahmemedium (HDR-CX210E)

High Definition-Bildqualität (HD) in Stunden (h) und Minuten (min)

Aufnahmehedus	Aufnahmedauer
[Höchste Quali. FX]	45 min (45 min)
[Hohe Qualität FH]	1 h (1 h)
[Standard HQ]	1 h 50 min (1 h 20 min)
[Langzeit LP]	3 h 15 min (2 h 35 min)

Standard Definition-Bildqualität (STD) in Stunden (h) und Minuten (min)

Aufnahmehedus	Aufnahmedauer
[Standard HQ]	1 h 55 min(1 h 45 min)

• Bei Filmen in High Definition-Bildqualität (HD) können Filme mit maximal 3.999 Szenen aufgenommen werden, und bei Filmen in Standard Definition-Bildqualität (STD) mit maximal 9.999 Szenen.

Die maximale kontinuierliche Aufnahmedauer für Filme beträgt etwa 13 Stunden.
- Wenn Sie die in der Tabelle angegebene maximale Aufnahmedauer voll ausschöpfen möchten, müssen Sie den Demofilm auf dem Camcorder loschen (HDR-CX210E).
- Mit dem Format VBR (Variable Bit Rate) passst der Camcorder die Bildqualität automatisch an die Aufnahmescene an. Durch diese Technologie ergeben sich Schwankungen hinsichtlich der Aufnahmedauer beim Medium. Filme mit schnell bewegten und komplexen Bildern werden mit einer higheren Bitrate aufgenommen, wodurch sich die Gesamtaufnahmedauer verringgert.

Hinweise

Die in Klammern ( ) angegebene Zahl ist die Mindestaufnahmedauer.

Speicherkarte

High Definition-Bildqualität (HD)

(Einheit: Minute)

	2 GB	4 GB	8 GB	16 GB	32 GB
FX	10	20	40	90	180
	(10)	(20)	(40)	(90)	(180)
FH	10	25	60	120	245
	(10)	(25)	(60)	(120)	(245)
HQ	25	50	105	215	440
	(15)	(40)	(80)	(165)	(330)
LP	45	90	185	380	770
	(35)	(75)	(155)	(310)	(630)

Standard Definition-Bildqualität (STD)

(Einheit: Minute)

	2 GB	4 GB	8 GB	16 GB	32 GB
HQ	25	55	110	225	460
	(25)	(50)	(100)	(210)	(420)

• Bei Verwendung einer Sony-Speicherkarte.

Hinweise

Die in Klammern ( ) angegebene Zahl ist die Mindestaufnahmedauer.

Voraussichtliche Anzahl aufnehmbarer Fotos

Internes Aufnahmemedium (HDR-CX210E)

Sie können bis zu 34.000 Fotos aufnehmen.

Speicherkarte

	16:9 5,3M
2 GB	690
4 GB	1350
8 GB	2800
16 GB	5600
32 GB	11000

• Bei Verwendung einer Sony-Speicherkarte.
  Die angezeigte Anzahl aufnehmbarer Fotos auf der Speicherkarte bezieht sich auf die maximale Bildgroße des Camcorders. Die tatsächliche Anzahl aufnehmbarer Fotos wird während der Aufnahme auf dem LCD-Bildschirm angezeigt (S. 79).
  Die Anzahl der aufnehmbaren Fotos auf der Speicherkarte kann je nach Aufnahmebedingungen variieren.

Hinweise

• Das neuartige Bildverarbeitungssystem BIONZ von Sony erhögt die Auflösung von Standbildern entsprechend der angegebenen Werte.

Informationen über Bitrate und Aufnahmepixel

• Bitrate, Pixel und Bildformat jeder Aufnahmemodus für这部电影 (Film und Audio, etc.)

• High Definition-Bildqualität (HD):

FX: Max. 24 Mbps 1.920 × 1.080 Pixel/16:9

FH: Ca. 17 Mbps (Durchschnitt)

1.920× 1.080 Pixel/16:9

HQ: Ca. 9 Mbps (Durchschnitt)

1.440× 1.080 Pixel/16:9

LP: Ca. 5 Mbps (Durchschnitt) 1.440 × 1.080 Pixel/16:9

• Standard Definition-Bildqualität (STD):

HQ: Ca. 9 Mbps (Durchschnitt) 720 × 576 Pixel/16:9, 4:3

• Fotoaufnahmepixel und Bildformat.

-Fotoaufnahme demodus, Dual-Aufzeichnung:

3.072× 1.728 Punkte/16:9

2.304× 1.728 Punkte/4:3

1.536× 864 Punkte/16:9

640× 480 Punkte/4:3

• Aufzeichnen von Fotos aus einem Film:

1.920× 1.080 Punkte/16:9

640× 360 Punkte/16:9

640× 480 Punkte/4:3

Umgang mit dem Camcorder

Betrieb und Pflege

• Der Camcorder ist nicht staub-, spritzwasser-oder wassergeschützt.
• Halten Sie den Camcorder nicht an den folgenden Teilen und auch nicht an den Buchsenabdeckungen.

LCD-Bildschirm

Akku

Eingebautes USB-Kabel

• Richten Sie den Camcorder nicht auf die Sonne. Andernfalls kann es zu Fehlfunktionen am Camcorder kommt. Nehmen Sie die Sonne nur bei mäßiger Helligkeit, wie z. B. in der Dämmerung, auf.

• Beachen Sie bei der Nutzung des Camcorders geltende regionale Vorschriften.
  Lagern und verwenden Sie den Camcorder und das Zubehör nicht an folgenden Orten:

• Orte mit extrem hohen oder niedrigen Temperaturen oder hoher Feuchtigkeit. Setzen Sie den Camcorder und das Zubehör die Temperaturen von über 60^ aus, wie sie z. B. in direktem Sonnenlicht, in der Nähwe von Heizungen oder in einem in der Sonne geparkten Auto auftreten konnen. Andernfalls kann es zu Fehlfunktionenkommen oder Teile konnen sich verformen.

• In der Höhe von starken Magnetfeldern oder mechanischen Erschütterungen. Andernfalls kann es am Camcorder zu Fehlfunktionen kommt.

• In der Höhe von starken Radiowellen oder Strahlung. Andernfalls kann der Camcorder möglicherweise nicht richtig aufnehmen.

• In der Nähe von Tuner-Geräten, z. B. Fernsehgeräten oder Radios. Andernfalls kann es zu Interferenzen kommt.

• An Sandsträden oder in staubiger Umgebung. Wenn Sand oder Staub in den Camcorder gelangt, kann es zu Fehlfunktionenkommen. In manchen Fälle kann das Gerät irreparabel beschädigt werden.
  -In Fensternähe oder im Freien,wo der LCD-Bildschirm oder das Objektiv direktem Sonnenlicht ausgesetzt ist. Andernfalls wird der LCD-Bildschirm beschädigt.

• Betreiben Sie den Camcorder an 6,8V / 7,2V Gleichstrom (Akku) oder 8,4V Gleichstrom (Netzteil).

• Verwenden Sie für den Betrieb mit Gleich- oder Netzstrom das in dieser Bedienungsanleitung empfohlene Zubehör.
• Schützen Sie den Camcorder vor Nasse, wie z. B. von Regen oder Meerwasser. Wenn der Camcorder Nass wird, kann es zu Fehlfunktionenkommen. In manchen Fälle kann das Gerät irreparabel beschädigt werden.
• Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie den Camcorder von der Netzsteckdose und halten Sie ihn von Ihrem Sony-Händler überprüfen, bevor Sie ihn wieder benutzten.
• Gehen Sie sorgsam mit dem Gerat um, zerlegen und modifizieren Sie es nicht und schützen Sie es vor Stößen, halten Sie es nicht fallen und treten Sie nicht darauf.itte behandeln Sie das Objektiv mit besonderer Sorgfalt.
• Achten Sie darauf, dass der LCD-Bildschirm zugeklappt ist, wenn Sie den Camcorder nicht benutzen.
• Wickeln Sie den Camcorder während des Betriebs nicht in ein Tuch o. Ä. ein. Anderfalls kann sich im Inneren des Geräts ein Wärnestau bilden.

• Ziehen Sie zum Lösen des Netzkabels immer am Stecker und nicht am Kabel.

• Achten Sie darauf, das Netzkabel nicht zu beschädigen. Stellen Sie beispielsweise keine schweren Gegenstände darauf.

• Verformte oder beschädigte Akkus)dürfen nicht verwendet werden.
• Halten Sie die Metallkontakte sauber.
• Wenn die Batterieflüssigkeit ausgelaufen ist, ergreifen Sie folgende Maßnahmen:

Wenden Sie sich an den lokalen autorisierten Sony-Kundendienst.
- Waschen Sie die Flüssigkeit ab, falls sie mit der Haut in Berührung gekommen ist.
- Wenn die Flüssigkeit in ihre Augen gelangt ist, waschen Sie sie mit viel Wasser aus und konsultieren Sie einen Arzt.

Wenn Sie den Camcorder lange Zeit nicht benutzen

• Damit der Camcorder möglichst lange in einem optimalen Zustand bleibt, schalten Sie ihn etwasomal im Monat ein und behmen Sie Bilder auf und halten Sie sie wiedergeben.
• Entladen Sie den Akku vollständig, bevor Sie ihn aufbewahren.

Hinweis zur Temperatur von Camcorder/Akku

• Wenn der Camcorder oder Akku sehr heißt oder kalt wird, ist die Aufnahme oder Wiedergabe mit dem Camcorder aufgrund der Schutzfunktionen des Camcorders, die in solchen Fälle aktiviert werden, unter Umständen nicht mehr möglich. In dieser Fall entscheidet eine Anzeige auf dem LCD-Bildschirm.

Hinweise zum Laden über das USB-Kabel

• Der ordnungsgemäß Betrieb kann nicht bei allen Computern garantiert werden.

• Wenn Sie den Camcorder an einen Laptop anschließen, der selbst nicht an eine Stromquelle angeschlossen ist, entländt sich der Akku des Laptops während dieseres Vorgangs. Vermeiden Sie eine derartige Verbindung zwischen Camcorder und Computer.

• Der ordnungsgemäß Ladevorgang kann bei Computern, die selbst zusammengestellt oder baulich in irgendeiner Form verändert wurden, sowie bei einem USB-Hub nicht gewährleistet werden. Je nach USB-Gerät, das in Verbindung mit dem Camcorder genutzt wird, kann es vorkommen, dass der Camcorder nicht ordnungsgemäß Funktioniert.

Feuchtigkeitskondensation

Wird der Camcorder direkt von einem kalten an einen warmen Ort gebracht, kann sich im Gerat Feuchtigkeit niederschlagen. Dies kann zu einer Fehlfunktion des Camcorders führen.

• Wenn sich Feuchtigkeit niedergeschlagen hat Schalten Sie den Camcorder aus und warten Sie etwa 1 Stunde.

• Hinweis zur Feuchtgkeitskondensation Feuchigkeit kann sich niederschlagen, wenn der Camcorder von einem kalten an einen warmen Ort gebracht wird (oder umgekehrt) oder wenn Sie den Camcorder in folgenden Situationen benutzen:

• Sie bringen den Camcorder von einer Skipiste in einen beheizten Raum.

• Sie bringen den Camcorder von einem klimatisierten Auto oder Raum in die Hitze draufen.
• Sie benutzten den Camcorder nach einem Gewitter oder Regen.

• Sie benutzten den Camcorder an einem heifen und feuchten Ort.

• So verhindern Sie Feuchtagitkeitskondensation Wenn Sie den Camcorder von einem kalten an einen warmen Ort bringen, stecken Sie hin in eine Plastiktüe und verschlieben Sie diese sorgfältig. Nehmen Sie den Camcorder aus der Tüte hersa, sobald die Lufttemperatur in der Tüte der Umgebungstemperatur entspricht. Das pauert etwa 1 Stunde.

Wenn der Camcorder mit einem Computer oder sonstigem Zubehör verbunden ist

• Versuchen Sie nicht, das Aufnahmemedium des Camcorders mithilfe eines Computers zu formatieren. Andernfalls faktioniert der Camcorder möglichereweise nicht mehr ordnungsgemäß.
• Wenn Sie den Camcorder über Datenübertragungskabel an ein anderes Gerät anschlieben, achen Sie darauf, den Stecker richtig einzusteken. Wenn Sie den Stecker mit Gewalt einstehen, wird der Anschluss beschädigt und es kann zu einer Fehlfunktion des Camcorders kommt.
• Wenn der Camcorder über einen USB-Anschluss mit anderen Geräten verbunden und der Camcorder eingeschaltet ist, klappen Sie den LCD-Bildschirmträger nicht zu. Andernfalls können die aufgenommenen Bilddaten verloren geben.

Hinweise zu optionalem Zubehör

• Es wird empfohlen, ausschließlich Originalzubehör von Sony zu verwenden.
• Das Originalzubehör von Sony ist möglicherweise nicht in allen Ländern/Regionen erhältlich.

LCD-Bildschirm

• Drucken Sie nicht zu stark auf den LCD-Bildschirm. Andernfalls konnen Farbinregelmäßigkeiten und andere Schäden auftenen.
• Wenn Sie den Camcorder in einer kalten Umgebung benutzen, kann ein Störbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfung.
• Beim Betrieb des Camcorders kann sich die Rückseite des LCD-Bildschirms erwärmen. Dies ist keine Fehlfunktion.

So reinigen Sie den LCD-Bildschirm

Zum Entfernen von Fingerabdrücken oder Staub auf dem LCD-Bildschirm empfeht es sich, ein weiches Tuch zu verwenden.

Reinigen der Projektorlinse (HDRPJ200E)

• Wischen Sie die Linse vorsichtig mit einem weichen Tuch wie z. B. einem Reinigungstuch oder Glasreinigungstuch ab.
  Hartnackige Verschmutzungen setzen sich eventuell mit einem weichen Tuch wie z. B. einem Reinigungstuch oder Glasreinigungstuch entfern, das mit Wasser angefeucht wurde.
• Verwenden Sie keine Lösungsmittel wie Alkohol, Benzin oder Verduinnungsmittel, kein säure- oder alkalihaltiges Reinigungsmittel, kein Scheuermittel und kein chemisches Reinigungstuch, da die Linsenoberfläche dadurch beschädigt wird.

Einstellung des

Berührungsbildschirms

([Kalibrierung]) (HDR-CX200E/

CX210E/PJ200E)

Es kann vorkommen, dass die Tasten auf dem Berührungsbildschirm nicht richtig Funktionieren. Gehen Sie in thisem Fall wie unter erlautert vor. Es empfeht sich, den Camcorder für diese Funktion mit dem mitgelieferten Netzteil an eine Netzsteckdose anzuschlieben.

① [MENU] [Installation] [Allgemeine Einstlg.] [Kalibrierung].

② Berühren Sie 一 ^ 一 3-mal mit der Ecke einer Speicherkarte o. A. Berühren Sie [Abbrechen], um die Kalibrierung zu beenden.

Hinweise

• Wenn Sie nicht auf die richtige Stelle gedrück haben, versuchen Sie die Kalibrierung nochmals.
• Verwenden Sie für die Kalibrierung keinen spitzen Gegenstand. Andernfalls kann der LCD-Bildschirm beschädigt werden.
• Sie können den LCD-Bildschirm nicht kalibrieren, wenn er gedreht oder nach außen weisend zugeklappt wurde.

Pflege des Gehäuses

• Wenn das Gehäuse des Camcorders verschmutzt ist, reinigen Sie es mit einem weichen Tuch, das Sie leicht mit Wasser angefeucht haben. Wischen Sie das Gehäuse anschließend mit einem weichen Tuch trocken.

• Vermeiden Sie Folgenden, damit das Gehäuse nicht beschädigt wird:

• Verwenden Sie keine Chemikalien wie Verdünner, Benzin, Alkohol, keine chemisch imprägnierten Reinigungstücher, keine Repellents (Insektenabwehrmittel), keine Insektizide und keine Sonnenschutzmittel
  -Berühren Sie den Camcorder nicht mit den oben genannten Substanzen an den Händen
• Achten Sie darauf, dass das Gehäuse nicht langere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt

Pflege und Aufbewährung des Objektivs

• Wischen Sie die Objektivlinse in folgenden Fällen mit einem weichen Tuch sauber:
• Wenn sich Fingerabricks auf der Objektivlinse befinden
  -In heiBer oder feuchter Umgebung
• Wenn das Objektiv in salzhaltiger Umgebung, wie z. B. am Meer, verwendet wird
• Bewahren Sie das Objektiv an einem Ort mit gutter Luftzirkulation und möglichst weniger Staub oder Schmutz auf.
• Damit sich kein Schimmel bilden kann, reinigen Sie das Objektiv regelmäßig wie oben beschrieben.

Laden des worksiteig installierten Akkus

Der Camcorder ist mit einem werkseitig installierten Akku ausgestattet, der davon sorgt, dass Datum, Uhrzeit und andere Einstellungen gespeichert bleiben, auch wenn der LCD-Bildschirm zugeklappt wird. Der werkseitig installierte Akku wird immer geladen, solange der Camcorder über das Netzteil an eine Netzsteckdose angeschlossen oder der Akku am Camcorder angebracht ist. Nach etwas

3 Monaten ist er vollständig entladen, wenn Sie den Camcorder in dieser Zeit gar nicht verwendet haben. Laden Sie den werkseitig installierten Akku, bevor Sie den Camcorder verwenden.

Aber auch wenn der werkseitig installierte Akku nicht geladen ist, ist der Camcorder-Betrieb problemlos möglich, solange Sie nicht das Datum aufnehmen wollen.

So laden Sie den werkseitig installierten Akku

Schlieben Sie den Camcorder mit dem mitgelieferten Netzteil an eine Netzsteckdose an und setzen Sieihn ausgeschaltet (LCD-Bildschirm zugeklappt) mehr als 24 Stunden stehen.

Hinweis zum Entsorgen/Weitergebendes Camcorders (HDR-CX210E)

Selbst wenn Sie alle Filme und Standbilderrölsen oder die Funktion [Formatieren] (S.63) ausführten, sind die Daten auf dem internen Aufnahmemedium unter Umständen immer noch teilweisevorhanden. Wenn Sie den Camcorder anjemand anderen weitergeben, empfeht essich davon, dass Sie [Installation] Medien-Einstlg.] [Formatieren] [Leeren] auswahlen, um eineWiederherstellung Ihrer Daten unmoglich zu machen. Bei der Entsorgung desCamcorders empfeht es sich außerdem, das Gehäuse des Camcorders zu zerstoren.

Hinweis zum Entsorgen/Weitergebend der Speicherkarte

Selbst wenn Sie die Daten auf der Speicherkartelöschen oder die Speicherkarte mit dem Camcorder oder einem Computer formatieren, sind möglicherweise immer noch Daten auf der Speicherkartevorhanden. Wenn Sie die Speicherkarte an etwa anderen weitergeben, sollen den Sie die Daten mithilfeiner entsprechenden Software zum Löschen von Daten auf einem Computer vollständiglöschen. Bei der Entsorgung der Speicherkarte empfeht es sich außerdem, das Gehäuse der Speicherkarte zu zerstären.

Technische Daten

System

Signalformat: PAL-Farbe, CCIR-Normen HDTV 1080/50i-Spezifikation

Filmaufnahmeformat:

HD: MPEG-4 AVC/H.264 AVCHD-Format

Ver.2,0 kompatibel

STD:MPEG2-PS

Audioaufnahmesystem:

Dolby Digital-2-Kanalton

Dolby Digital Stereo Creator

Fotodateiformat:

Kompatibel mit DCF Ver.2,0

Kompatibel mit Exif Ver.2,3

Kompatibel mit MPF Baseline

Aufnahmedien (Film/Foto):

Internet Speicher

HDR-CX210E: 8 GB

"Memory Stick PRO Duo"

SD-Karte (Klasse 4 oder Schneller)

Dem Benutzer zur Verfugung stehende

Kapazität: Ca. 7,88 GB (HDR-CX210E)

1 GB entspricht 1 Milliarde Bytes, wovon ein Teil für die Systemverwaltung und/oder

Anwendungsdateien genutzt wird. Nur der vorinstallierte Demo-Film kann gelscht werden.

Bildwandler:

3,1 mm (Typ 1/5,8) CMOS-Sensor

Aufnahmepixel (Foto, 16:9):

Max. 5,3 Megapixel (3072× 1728)^*1

Insgesamt: Ca. 1 500 000 Pixel

Effektiv (Film, 16:9)*3:

Ca. 1 310 000 Pixel

Effektiv (Foto, 16:9):

Ca. 1330000 Pixel

Effektiv (Foto, 4:3):

Ca. 1000000 Pixel

Objektiv: Carl Zeiss Vario-Tessar

25× (Optisch)*2, 30× (Erweitert)*3

300 × (Digital)

F1,8\~3,2

Brennweite:

f = 2,5mm 62,5mm

Dies entspräche bei einer 35-mm

Kleinbildkamera

Bei Filmen*3: 36~mm 1080~mm (16:9)

Bei Fotos: 36mm 900mm (16:9)

Farbtemperatur: [Auto], [Ein-Tasten-Druck],

[Innen] (3200K) [AuBen] (5800K)

Mindestbeuchungsstärke:

11 lx (Lux) (in der Standardeinstellung,

Verschlusszeit 1/50 Sekunde)

3 lx (Lux) ([Low Lux] ist auf [Ein] gestellt, Verschlusszeit 1/25 Sekunde)

*1 Das neuartige Bildverarbeitungssystem BIONZ von Sony ermöglich die Auflösung von Standbildern entsprechend der angegebenen Werte.

*2 [SteadyShot] ist auf [Aktiv] gestellt.

^*3 [SteadyShot] ist auf [Standard] oder [Aus] gestellt.

Ein-/Ausgangsanschlüsse

A/V-/Fernbedienungsanschluss: Video- und Audioausgangsbuchse

HDMI OUT-Buchse: HDMI mini-Anschluss

USB-Buchse: mini-AB/Typ A (eingebautes USB) (nur Ausgang)

LCD-Bildschirm

Bild: 6,7 cm (Typ 2,7, Bildformat 16:9)

Gesamtzahl der Pixel: 230400 (960× 240)

Projektor (HDR-PJ200E)

Projektionstyp: DLP

Lichtquelle: LED (R/G/B)

Fokus: Manuell

Projektsabstand: Mindestens 0,5m

Kontrastverhältnis: 1500:1

Auflösung (Ausgabe): nHD (640× 360)

Fortlaufende Projektsdauer (bei Verwendung des mitgelieferten Akkus): Ca. 70 min

Allgemeines

Betriebsspannung: 6,8 V/7,2 V Gleichstrom (Akku) 8,4 V Gleichstrom (Netzteil)

USB-Ladevorgang: 5 V Gleichstrom, 500mA / 1,5A

Durchschnittliche Leistungsaufnahme:
Während Kameraufnahme mit dem LCD-Bildschirm bei normaler Helligkeit:
HD: 2,1 W STD: 1,9 W

Betriebstemperatur: 0^ bis 40^

Lagertemperature: -20^ bis +60^

Abmessungen (Naherungswerte): HDR-CX190E:

51mm× 56mm× 107,5mm(B / H / T)

einschließlich vorstehender Teile

51mm× 56mm× 114mm(B / H / T)

einschließlich vorstehender Teile und mit angebrachten Akku, der im Lieferumfang enthalten ist

HDR-CX200E/HDR-CX210E:

51mm× 56mm× 106,5mm(B / H / T)

einschließlich vorstehender Teile

51mm× 56mm× 114mm(B / H / T)

einschließlich vorstehender Teile und mit angebrachten Akku, der im Lieferumfang enthalten ist

HDR-PJ200E:

58mm× 56mm× 106,5mm(B / H / T)

einschließlich vorstehender Teile

58mm× 56mm× 114mm(B / H / T)

einschließlich vorstehender Teile und mit angebrachten Akku, der im Lieferumfang enthalten ist

Gewicht (Naherungswerte):

HDR-CX190E:

168 g nur Hauptgerät

212g mit Akku, der im Lieferumfang

enthalten ist

175 g nur Hauptgerät

217g mit Akku, der im Lieferumfang

enthalten ist

HDR-PJ200E:

210g nur Hauptgerät

252g mit Akku, der im Lieferumfang

enthalten ist

Netzteil AC-L200C/AC-L200D

Betriebsspannung: 100V -240 V Wechselstrom, 50Hz / 60Hz

Stromaufnahme: 0,35 A - 0,18 A

Leistungsaufnahme: 18 W

Ausgangsspannung: 8,4 V Gleichstrom*

Betriebstemperatur: 0^ bis 40^

Lagertemperatur: -20^ bis +60^

Abmessungen (Naherungswerte): 48 mn

29mm× 81mm (B/H/T) ohne vorstehende Teile

Gewicht (Naherungswerte): 170 g ohne Netzkabel

• Weitere technische Daten finden Sie auf dem

Aufkleber am Netzteil.

Akku NP-FV30

Maximale Ausgangsspannung: 8,4 V Gleichstrom

Ausgangsspannung: 7,2 V Gleichstrom

Maximale Lodespannung: 8,4 V Gleichstrom

Maximaler Ladestrom: 2,12 A

Kapazität

Standard: 3,6 Wh (500 mAh)

Mindestens: 3,6 Wh (500 mAh)

Typ: Li-ion

Design und Spezifikationen des Camcorders und des Zubehörs unterliegen unangekündigen Änderungen.

• Hergestellt unter Lizens von Dolby Laboratories.

Hinweise zu den Markenzeichen

"Handycam und Handycam sind eingetragene Markenzeichen der Sony Corporation.
- "AVCHD" und der "AVCHD"-Schriftzug sind Markenzeichen der Panasonic Corporation und der Sony Corporation.
Memory Stick" Memory Stick Duo", MEMORY STICK DUO", Memory Stick PRO Duo", MEMORY STICK PRO DUO", Memory Stick PRO-HG Duo", MEMORY STICK PRO-HG DUO", MagicGate", MagicGate Memory Stick Duo" sind Markenzeichen oder eingetragene Markenzeichen der Sony Corporation.
"InfoLITHIUM" ist ein Markenzeichen der Sony Corporation.
- "x.vColour" ist ein Markenzeichen der Sony Corporation.
- "BIONZ" ist ein Markenzeichen der Sony Corporation.
- "BRAVIA" ist ein Markenzeichen der Sony Corporation.
- "DVDirect" ist ein Markenzeichen der Sony Corporation.
- Blu-ray Disc^TM und Blu - ray^TM sind Markenzeichen der Blu-ray Disc Association.
- Dolby und das double-D-Symbol sind Markenzeichen von Dolby Laboratories.
- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC in den USA und anderen Ländern.
- Microsoft, Windows, Windows Vista und DirectX sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.
Mac und Mac OS sind eingetragene Markenzeichen der Apple Inc. in den USA und anderen Ländern.
- Intel, Intel Core und Pentium sind Markenzeichen oder eingetragene Markenzeichen der Intel Corporation oder ihrer Tochtergesellschaften in den USA und anderen Ländern.
"PlayStation" und "B" sind eingetragene Markenzeichen der Sony Computer Entertainment Inc.
- Adobe, das Adobe-Logo und Adobe Acrobat

sind Markenzeichen oder eingetragene
Markenzeichen der Adobe Systems
Incorporated in den USA und/oder anderen
Ländern.

• Das SDXC-Logo ist ein Markenzeichen der SD-3C, LLC.
• MultiMediaCard ist ein Markenzeichen der MultiMediaCard Association.

Alle anderen in this dem Dokument erwähnten Produktnamen konnen Markenzeichen oder eingetragene Markenzeichen der jeweiligen Eigentümer sein. In thisem Handbuch sind die Markenzeichen und eingetragenen Markenzeichen nicht überall ausdruicklich durch TM und gekennnichnet.

Works with PlayStatione3

Nutzen Sie außer dem vielfältigen
Möglichkeiten der PlayStation 3, indem Sie die
entsprechende Anwendung für PlayStation 3 aus
PlayStation Store herunterlagen (falls verfügbar.)

Damit Sie die Anwendung für PlayStation 3 nutzen können, müssen Sie über ein PlayStation Network-Konto verfügen und die Anwendung herunterlagen.

Erhaltlich in Regionen, in denen PlayStation Store angeboten wird.

Bildschirmanzeigen

Die folgenden Anzeigen erscheinen, wenn Sie die Einstellungen ändern. Beachten Sie bezüglich der Anzeigen, die während der Aufnahme oder Wiedergabe erscheinen, auch die Seiten 25 und 30.

Links

Anzeige	Bedeutung
[MENU]	Taste MENU (60)
	Selbstauslöseraufnahme (62)
4:3	Breitmodus (63)
W	Blende (62)
OFF	[Gesichtserkennung] auf [Aus] eingestellt (62)
OFF	[Auslós. bei Lächeln] auf [Aus] eingestellt (62)
	Manuelles Fokussieren (62)
	Szenenwahl (62)
	Weißabgleich (62)
	SteadyShot aus (62)
	Tele-Makra (62)
COLOR	x.v.Color (63)
	Ziel (64)
	Intelligente Automatik (Gesichtserkennung/Szenenerkennung/Bildver-wacklungserkennung) (33)

Mitte

Anzeige	Bedeutung
	Dia-Show Einstein.

Wiedergabemodus (30)
Rechts
Anzeige	Bedeutung
HDB 50i HQ	Bildqualität der Aufnahme (HD/STD), Bildrate (50i) und Aufnahmehodemus (FX/FH/HQ/LP) (34)
60Min.	Akkurestlung
	Medium für Aufnahme/Wiedergabe/Bearbeitung (21)
0:00:00	Zähler (Stunden:Minutes: Sekunden)
00Min.	GeschätzteRestaufnahmedauer
1689 5,3M	Fotoformat (35)
9999 →	Ungefährte Anzahl der aufnehmbaren Fotos und Fotoformat
9999 →	Wiedergabeordner
101	Derzeit abgespielter Film bzw. aktuelles Foto/Anzahl der insgesamt aufgenommenen Filme oder Fotos
	Verbindung zur externen Medieneinheit (58)
Unten
Anzeige	Bedeutung
	Mikro-Referenzpegel niedrig (62)
	Windgerächsreduz. (62)
	Integr. Zoom-Mikro (62)
	Low Lux (62)
	Punkt-Mess./Fokus (62)/Punkt-Messung (62)/Belichtung (62)
	Intelligente Automatik (33)
101-0005	Datendateiname
	Schützen (63)

Die Anzeigen und ihre Position konnen sich von der tatsächlichen Anzeige unterscheiden.
- Je nach Camcorder-Modell werden bestimmte Anzeigen möglicherweise nicht angezeigt.

Index

A

A/V-Verbindungskabel. 38

Abspielen von Discs. 53

Abspielen von Szenarios. 37

Akku. 15

Anschluss. 38

Anzahl der aufnehmbaren Fotos. 70

Anzeige der Selfbstdiagnose.....67

Anzeigen von Elementen auf dem LCD-Bildschirm 24

AUFN-Modus. 34

Aufnahme 23

Aufnahme- und Wiedergabedauer. 68

Aufnahmedauer von Filmen....68

Aufnahmemedium. 21

Auslos. bei Lacheln.. 32

AVCHD-Aufnahmedisc.....6,35

B

Bearbeiten. 43

Bedientasten.. 30

Berufungsbildschirm. 24

BildgroBe 35

Bildschirmanzeigen. 25, 79

"BRAVIA" Sync. 40

C

Computer. 47

D

Datencode. 20

Datum/Zeit. 20

Direktkopie. 58

DISC-BRENN-OPT. 54

Disc-Recorder. 55

Dual-Aufzeinung. 23

DVD 52

DVD-Brenner 55

Eingebautes USB-Kabel.16

Einschalten 19

Einstellen von Datum und Uhrzeit. 19

Ereignis-Ansicht 28

Erstellen von Discs. 52, 54

Erweiterte Funktion. 46

Extended Zoom 27

External Medieneinheit 57

F

Fehlerische. 65

Fernsehgerat 38

Feuchtigkeitskondensation. 72

FH. 35

Filme. 23

Fokusnachführung 32

Fota aufzeichen 44

Fotos. 24

FX. 35

G

Gesichtsprioritat 32

Griffbandes. 13

H

"Handycam Benutzerhandbuch.6

HDMI-Kabel. 38

Highlight-Einstellung 36

Highlights-Film 37

Highlights-Wiedergabe. 36

Hinweise zum Umgang mit dem Camcorder. 71

HQ. 35

T

Installieren. 47, 51

Intelligente Automatik. 33

K

Kalibrierung. 74

.

Laden des Akkus. 15

Laden des Akkus über einen

Computer. 16

LCD-Bildschirm 24

Löschen. 43

LP. 35

M

Mac. 51

Medien-Ausbahl 21

Medien-Einstg. 21

Mitgelieferte Teile. 14

N

Netzsteckdose. 17

P

Pflege. 71

Piepton. 20

Speichern von Bildern mit einer externen Medieneinheit...57

Spiegelmodus. 26

Sprache. 5

Starten von PlayMemories

Home. 50

Stativ. 13

Szenario Speich. 37

T

Technische Daten 76

Teilen. 44

U

Uberspielen 52

USB. 16,47

USB-Adapterkabel. 57

USB-Anschluss 55

USB-Verbindungskabel 14

V

VBR. 69

Verwendung des

Auswahlschalters 7

Vollständige Auffladung. 16

W

Warnanzeigen 67

Wiedergabe. 28

Windgerausch. 62

Windows. 47

Z

Zoom. 27

Lees dit eerst

Technische gegevens 69

(Tegenlicht), (Landschap),
(Nachtscene), (Spotlight), (Duister),
(Macro)

Scherpstellen: Handmatig

Bereik: 0,5m of more

Contrastverhouding: 1500:1

Presa HDMI OUT: connettore HDMI mini
