BEDIENUNGSANLEITUNG CSXE9EKE PANASONIC

Wir danken Ihnen für den Kauf des Panasonic-Klimagerats

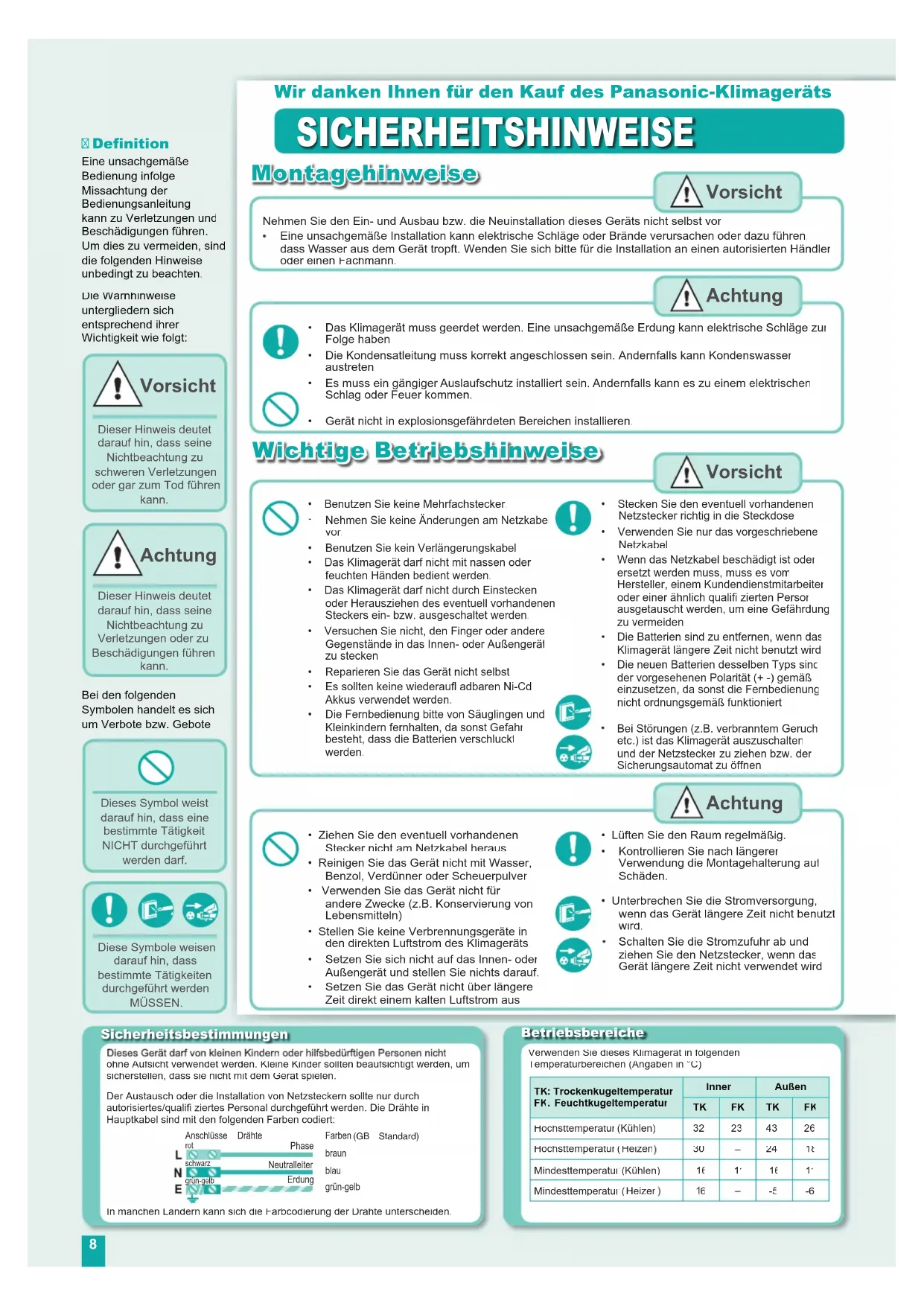

SICHERHEITSHINWEISE

Definition

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten

Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Vorsicht

Dieser Hinweis deutet daraufhin,dassine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.

Achtung

Dieser Hinweis deutet daraufhin,dassene Nichtbeachtung zu Verletzungen oder zu Beschädigungen fuhren kann.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote

Dieses Symbol weist
darauf hin, dass eine
bestimmte Tätigkeit
Nicht durchgeführt
werden darf.

These Symbole weisen\ daraufhin,dassumptimate Tätigkeiten durchgeführten werden MUSSEN.

Montagehinweise

Vorsicht

Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation deses Gerats nicht selbst vor

• Eine unsachgemäß Installation kann elektrische Schäge oder Brände verursachen oder dazu führen dass Wasser aus dem Gerät tropf. Wenden Sie sichitte für die Installation an einen autorisierten Handler oder einen Fachmann.

Achtung

• Das Klimagerät muss geerdet werden. Eine unsachgemäß Erdung kann elektrische Schläge zur Folge haben
  Die Kondensatleitung muss korrekt angeschlossen sein. Andernfalls kann Kondenswasser austreten
• Es muss ein gängiger Auslaufschutz installiert sein. Andernfalls kann es zu einem elektrischen Schlag oder Feuer kommt.
  Gerat nicht in explosionsgefahrdeten Bereichen installieren

Wichtige Betriebshinweise

Vorsicht

Benutzen Sie keine Mehrfachstecker.
- Nehmen Sie keine Änderungen am Netzkabe vor
Benutzen Sie kein Verlängerungskabel
Das Klimageratarf nicht mit nassen oder feuchten Handen bedient werden.
Das Klimagerat darft nicht durch Einstecken oder Herausziehen des eventuellvorhandenen Steckers ein-bzw. ausgeschaltet werden
Versuchen Sie nicht, den Finger oder andere Gegenstände in das Innen- oder Außergerät zu stecken
- Reparieren Sie das Gerät nicht selbst
- Es sollen den keine wiederaufl adbaren Ni-Cd Akkus verwendet werden.
- Die Fernbedienungitte von Sauglingen und Kleinkindern fernhalten, da sonst Gefahu steht, dass die Batterien verschluckt werden.

• Stecken Sie den eventuellvorhandenen Netzstecker richtig in die Steckdose
• Verwenden Sie nur das vorgeschriebene Netzkabel
• Wenn das Netzkabel beschadigt ist oder ersetzt werden muss, muss es vom Hersteller, einem Kundendienstmitarbeiter oder einerähnlich qualifi zierten Persot ausgetauscht werden, um eine Gefährdung zu vermeiden
  Die Batterien sind zu entfernen, wenn das Klimagerät langere Zeit nicht benutzt wird
  Die neuen Batterien desselen Typs sind der vorgesehenen Polarität (+-) gemäß einzusetzen, da sonst die Fernbedienung nicht ordnungsgemäß Funktioniert
• Bei Störungen (z.B. verbrannten Geruch etc.) ist das Klimagerat auszuschalter und der Netzstecker zuziehen bzw. der Sicherungsautomat zu öffnen

Achtung

Ziehen Sie den eventuellvorhandenen Stecker nicht amNetzkabel heraus.
Reinigen Sie das Gerät nicht mit Wasser, Benzol, Verdünner oder Scheuerpulver
- Verwenden Sie das Gerät nicht für andere Zwecke (z.B. Konservierung von Lebensmitteln)
- Stellen Sie keine Verbrennungsgerate in den direkten Luftstrom des Klimagerats
- Setzen Sie sich nicht auf das Innen oder Außererat und stellen Sie nichts darauf.
- Setzen Sie das Gerät nicht über langere Zeit direkt einem kalten Luftstrom aus

Lüften Sie den Raum regelmäßig.
- Kontrollieren Sie nach längerer Verwendung die Montagehalterung auf Schäden.
- Unterbrenen Sie die Stromversorgung, wenn das Gerät langere Zeit nicht benutzt wird.
Schalten Sie die Stromzufuhr ab und ziehen Sie den Netzstecker, wenn das Gerat langere Zeit nicht verwendet wird

Sicherheitsbestimmungen

Dieses Gerat darf von kleinen Kindern oder hilfsbedürftigen Personen nicht ohne Aufsicht verwendet werden. Kleine Kinder sollen beaufsichtigt werden, um sicherstellen, dass sie nicht mit dem Gerat speieren.

Der Austausch oder die Installation von Netzsteckern sollte nur durch autorisiertes/qualif ziertes Personal durchgeführt werden. Die Draht in Hauptkabel sind mit den folgenden Farben codiert:

Farben (GB Standard)

braun

blau

grun-gelb

In manchen Landern kann sich die Farbcodierung der Urahte unterscheiden

Betriebsbereiche

Verwenden Sie这点 Klimagerat in folgenden Temperaturbereichen (Angaben in °C)

TK: TrockenkugeltemperaturFK. Feuchtkugeltemperatur	Inner		Außen
	TK	FK	TK	FK
Hochsttemperatur (Kühlen)	32	23	43	26
Hochsttemperatur (Heizen)	30	-	24	18
Mindesttemperatur (Kühlen)	16	1'	16	1'
Mindesttemperatur (Heizer)	16	-	-5	-6

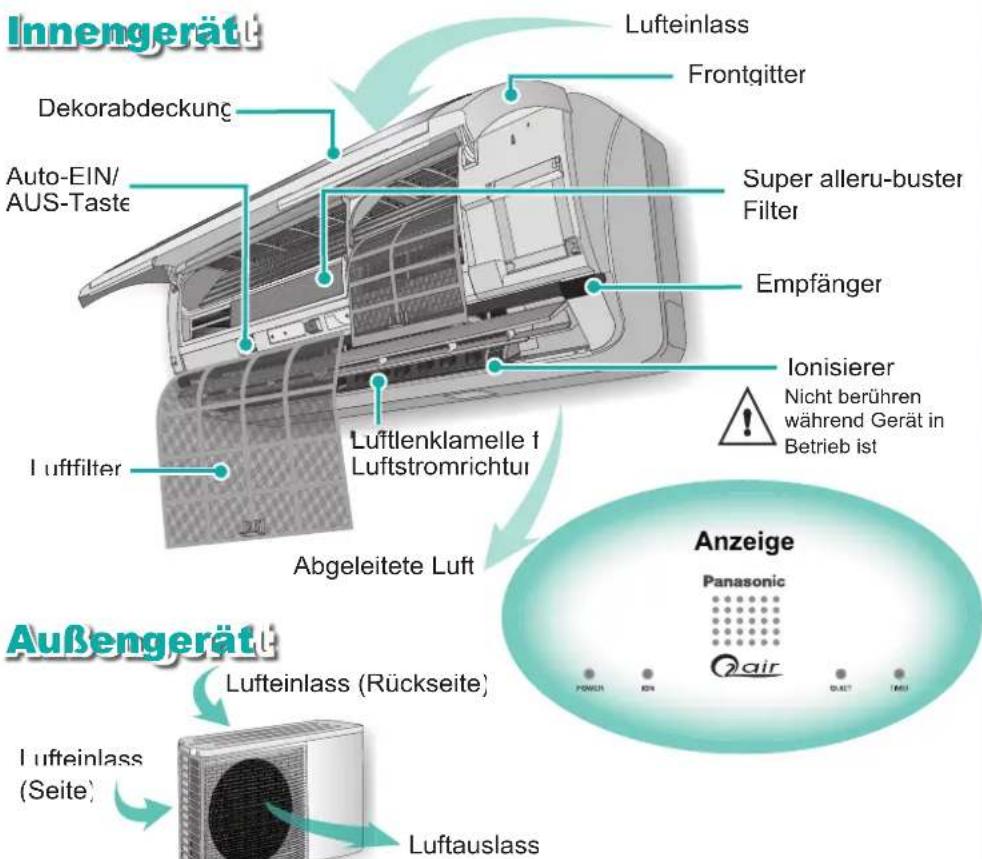

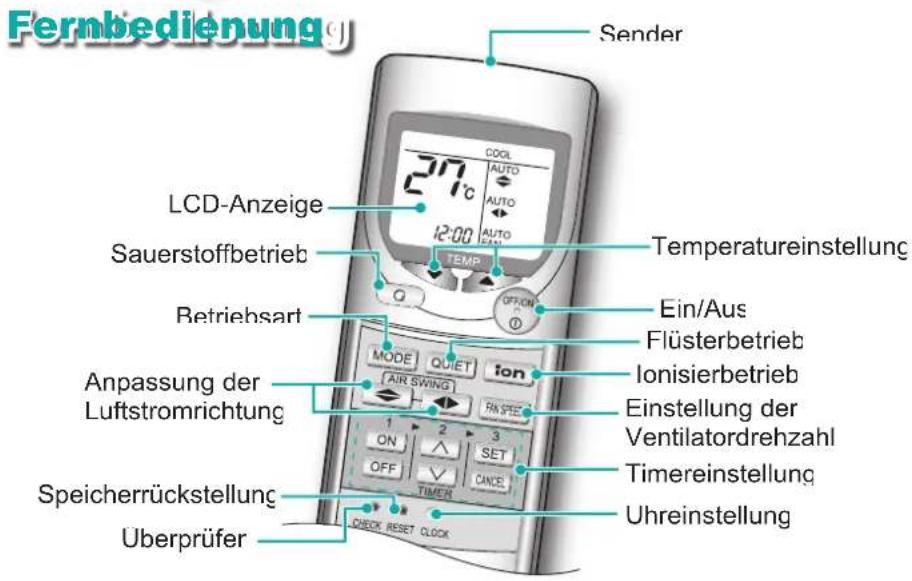

PRODUKTÜBERSICHT

Hinweise

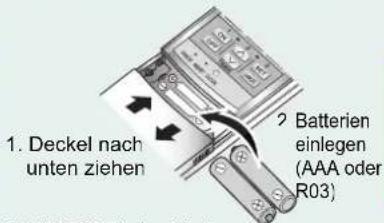

Vorbereitung der Fernbedienung

3.CLOCK-Taste drucker
5. CLOCK-Taste zur Bestätigung erneut drucken

• Der zeitgesteuerte Betrieb richtig sich nach der eingestellen Uhrzeit
  Die Betriebsdauer der Batterien beträge itwa ein Jahr.
  Die Batterien müssen recycliert oder ordnungsgemäß entsorgt werden.

Fernbedlenungssignal

• Stellen Sie sichere, dass es keine Hindemisse im Übertragungsweg gibt.
  Maximale Entfernung: 10 m.
• Bestimmte Leuchststoffhren können die Signalübertragung stären. Wenden Sie sich in thisem Fall an ihren Handler.

Auto-AUS/EIN-Taste

Zum Betrieb des Gerats, wenn die Fernbedienung nicht verfügbar ist oder nicht Funktioniert.

Aktion	Betriebsart
Einmal drücken	Automatischer Betrieb
Drücken bis "beep"-Ton zu hören ist.	Kühlbetriet
Erneut drücken bis"beep-beep"-Ton zu hören ist und dann loslassen	Heizbetriet
Drücken bis "beep"-Ton 3 zu hören ist und dann loslassen.	Sauerstoffbetriet
Erneut drücken,bis "beep"-Ton zu hören ist, und dann loslassen

Zum Ausschalten erneut die Taste Auto-AUS/EIN drucken.

Störungssuche

Nach dem Neustart verzogert sich der Betrieb um eine Minute.

Hierbel handelt es sich um einen Schutzmechanismus des Gerats

Während des Betriebs ist das Gerausch fliebenden Wasser zu horen.

Dieses Gerausch wird vom Kaltemittelfl uss im Gerateinneren verursacht

Nebel kommt aus dem Innengerät.

Durch die Abkuhlung der Raumluft kondensiert Feuchtigkeit

Das Gerat arbeitet laut

Das Gerä wurde nicht horizontal angebracht, oder das Frontgitter ist nicht richtig geschlossen.

Fernbedienung/Anzeige Funktioniert nicht

Überprüfen Sie, ob die Batterien richtig eingelegt sind oder ausgelaucht werden müssen.

Das Gerat laut nicht.

Überprüfen Sie, ob der Sicherungsautomat ausgelöst wurde, der Netzstecker nicht recktigt und der Immer nicht eingestellt ist

Aus dem Außergerät tritt Wasser/Damp aus.

Auf den Rohrleitungen kommt es zu Kondensation oder Verdunstung.

Hinweise zu den Betriebsarten

AUTO - Automatlkbetrieb

Das Gerat passt die Betriebsart automatisch an die Einstellung, Außen- und Raumtemperatur an. Wahrend der Wahl der Betriebsart blinkt die Power-Anzeige. Alle 30 Minuten wird die Betriebsart neu eingestellt.
- Der Temperaturbereich kann zwischen 16^ und 30^ gewählt werden.

HEAT-Heizbetrieb

Im Heizbetrieb wird der Raum entsprechend der von Ihnen eingestillten temperatur gehizt.
Um das Ausströmen kalter Luft zu verhindern, stromt möglicherweise nichttocfort Luft aus und die Power-Anzeigeblinkt, wenn der Betrieb beginnt.
Das Gerat lauft auch im Abtaubetrieb (maximal 10 Minuten), wobei die Power-Anzeige blinkt. Der geschmolzene Frost wird über das Außergerät abgeleitet und der Innenventilator wird angehalten.
- Der Temperaturbereich kann zwischen 16^ und 30^ gewählt werden.

COOL - Kuhlbetrieb

Im Kuhlbetrieb wird der Raum entsprechend der von Ihnen eingestillten Temperatur gekühlt.
- Der Temperaturbereich kann zwischen 16^ und 30^ gewählt werden.

DRY - Entfeuchtungsbetrieb

In dieser Betriebsart wird die Luft getrocknet, wobei die von Ihnen eingestellte Temperatur beibehalten wird.
- Der Temperaturbereich kann zwischen 16^ und 30^ gewählt werden.

FAN - Luftumwalzbetrieb

• Ventilatorbetrieb zum Luftumlauf im Raum.

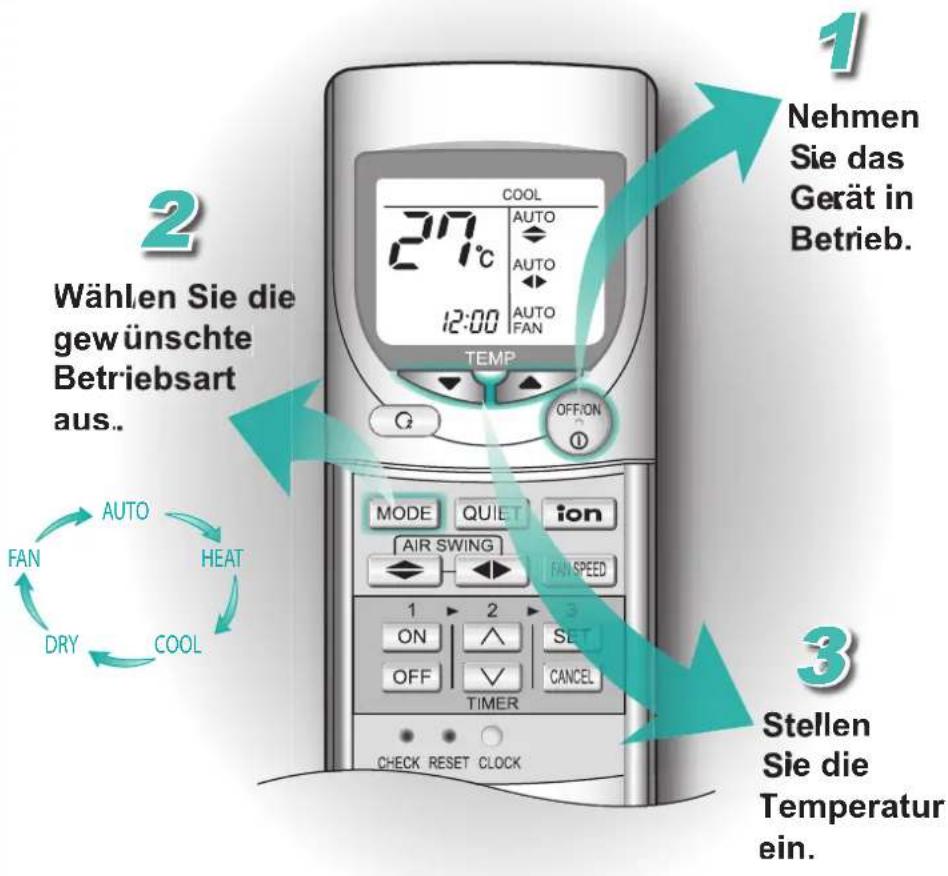

BEDIENUNG

Automatik, Heizen, Kühlen, Entleuchten, Luftzirkulationon

Ruhe-, Ionen- und Sauerstoffbetrieb konnen in allen Betriebsarten aktiviert werden.
Drücken Sie erneut die Taste (OFFON), um den Betrieb zu beenden.

Hinweis

Schlieben Sie im Kuhlbetrieb eines Klimagerats die Vorhange, um das Eindringen von Sonne und Wärme zu verhindern und so Strom zu sparen.
Sie konnen ungebahr 10% des Stroms sparen, wenn Sie im Kuhlbetrieb die Temperatur 1^ hoher oder im Heizbetrieb 2^ niedriger als gewunsch. ainstellen.
I Wenn Sie den kuhlen Luftstrom direkt auf sich lenken mochten, stellen Sie die Luftstromrichtung nach unten, aber nicht übermäßig lange, da dies ihre Gesundheit beeinträchtigen kann.

Störungssuche

Der Raum nicht merkwürdig.

Grund ist möglicherweise ein moderiger Geruch aus Wänden, Teppich, Möbeln oder Kleidung im Raum.

Das Klimageral kuhl oder heiz nicht richtig.

Uberprüfen Sie, ob die Temperatur richtig einstellt wurde.
X Stellen Sie Sicher, dass Fenster und Iuren richtig geschlossen sind.
X Stellen Sie Sicher, dass die Filter bei Bedarf gereinigt oder ersetzt werden.
X Stellen Sie sicher, dass die Luttein- und -auslasse der Gerate nicht zugestellt sind.

BEDIENUNG

Sauerstoff, Flüster-, Ionisierbetrieb, Job, Ventilatorrehzahl, Air-Swinging

SAUERSTOFF

Ermöglicht den Sauerstoffbetrieb.

QUIET

Aktivieren des Flüsterbetriebs.

ION

Aktivieren des Ionisierbetriebs.

AIR SWING

Positionieren der LUftlenklamellen fur die vertikale oder horizontale Luftstromrichtung.

FAN SPEED

Auswahl der Ventilatordrehzahl.

Sauerstoff-, Ionen- und Ruhebetrieb konnen durch erneutes Drucken der entsprechenden Taste beendet werden

Hinweise zu den Betriebsarten

OXYGEN (Sauerstoff)

• Reichert den Sauerstoffgehalt in frischer Luft an
• Der Sauerstoffbetrieb kann unabhängig aktiviert werden

QUIET(Flusterbetrieb)

• Für einen leisen Gerätebetrieb.

ION (Ionisierbetrieb)

• Wirkt erfrischend durch die Erzeugung negativer lonen
• Der Ionenbetrieb kann unabhängig aktiviert werden.
• Drücken Sie erneuf die Taste um den Betrieb zu beenden

FAN SPEED (Ventilatorrehzahl)

Zur Auswahl verschiedener Ventilatorrehzahlen
- Neben der automatischen Lüfterdrehzahl gibt es 5 Stufen für die Drehzahl.
- Ventilatorautomatik

Die Drehzahl des Innengerate-ventilators wird automatisn an die Betriebsart angepasst

AIR SWING

Zum Verteilen der Luft im Raum
- Neben der Luftlenkautomatik für die vertikale Luftrichtung können 5 Lamellenstellungen eingestellt werden
- Wenn die Luftlenkautomatik ausgewählt wurde, bewegen sich die Luftlenklamellen automatisch auf und ab

Zum Verteilen der Luft im Raum
- Neben der Luftlenkautomatik für die horizontale Luftrichtung können 5 Lamellenstellungen eingestellt werden
- Wenn die Luftlenkautomatik ausgewählt wurde, bewegen sich die Luftlenklamellen automatisch nach links und rechts.
- Stellen Sie die Luftlenklamellen für die vertikale und horizontale Luftstromrichtung nicht manuell ein

Störungssuche

Die ION-Anzeige am Innengerat blinkt
Drucken Sie zweimal die Taste ION. Wenn die Anzeige immer noch blinkt, wenden Sie sichitte an ihren Handler.
Der Ventilator des Innengerats schaltet sich in der Ventilatorautomatik gelegentlich ab.
Hierbei handelt es sich um eine erweiterte Funktion, die hilft, im Betrieb Gerüche aus der Umgebung zu entfern.
Der Ventilator des Innengerats schaltet sich im Heizbetrieb zeitweise ab
Auf diese Weise wird ein unerwünschter Kühleffekt verhindert.
Im Sauerstoffbetrieb ist aus dem Innengerät ein leise platscherndes Gerausch zu horen
Das Gerausch entsteht durch die Sauerstofffrohren bei Luftfl uss mit hoher Feuchtigke
Wahrend des Sauerstoffbetriebs ist ein Geruch wahrnehmbar
Der Sauerstoff, der von der Außenluft nachinnen gelangt, kann Gerüche mit sich bringer Entfernen Sie die Geruchsquelle im Bereich des Außergeräts
Die Gerausche vom Außergerät sind etwas laute.
Die lauteren Gerausche werden durch den Sauerstoffbetrieb verursach

Hinweise zu den Betriebsarten

TIMER

• Verwenden Sie den Einsatz-Timer, um das Klimagerät zur gewüchtschen Zeit einschalten. Damit erreichen Sie eine kühle oder warme Umgebungstemperatur, wenn Sie z.B. von der Arbeit kommt oder aufwachen.
• Wenn der Einsatz-Time eingestellt ist, beginnt der Betrieb 35 Minuten vor der eingestelltten Zeit.
• Verwenden Sie den Ausschalt-Timer, um das Klimagerät zur gewunschten Zeit auszuschalten. Dies spart Strom, wenn Sie das Haus verlassen oder schlafen.
  Die Timer-Funktion wird nach ihrer Aktivierung tätigthausgeführrt.
• Nach einem Stromausfall konnen Sie durch Drucken der Taste SET die vorherigen Einstellungen wiederherstellen.
• Wenn die Timer-Funktion abgebrochen wird, können Sie die vorherige Einstellung wiederherstellen, indem Sie die SET-Taste drucken

ÜBERPRUFEN

• Wenn es zu einem Fehler kommt, stoppt das Gerät den Betrieb und die Timer-Anzeige blinkt.
  1.5 Sekunden lang drücken.

1. Suchen Sie nach dem entsprechendem Fehlercode, bei dem Pieptone zu horen sind.
2. Schalten Sie die Stromzufuhr ab und rufen Sie einen autorisierten Handler an.

Hinweis:

Drucken Sie die Taste 'Reset', um die Überprüfung zu beenden.

Abhängig von dem gefundenen Fehler auf das Gerät möglicherweise nur im eingeschränkten Betrieb.

(Betrieb beginnt, 4 Pieptone sind zu noren.)

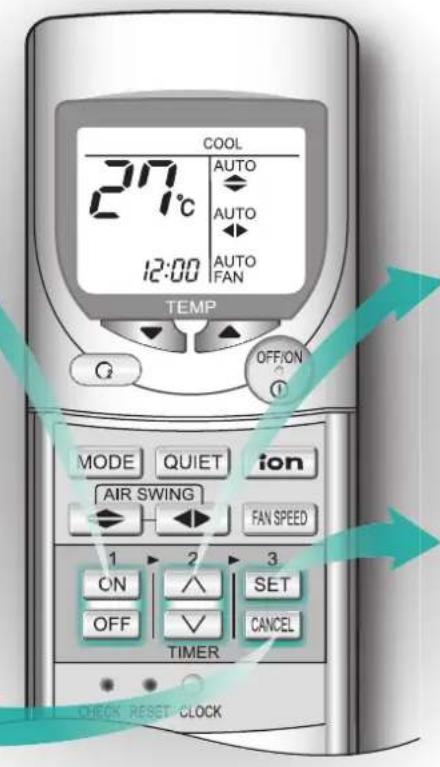

BEDIENUNG

Timer

1 Wahlen Sie den Einsatz- oder Ausschalt-Timer aus.

2

Stellen Sie die gewünschte Zeit ein.

3

Bestätigen Sie die Einstellung.

GANGEL

Beenden Sie die ausgewählte Timer-Funktion.

• Stellen Sie sicher, dass die Uhrzeit auf der Fernbedienung richtig eingestellt wurde.
  Sie können die Ein- und Ausschalt-Timer zur gleichen Zeit nutzen.
  Um den Ein-bzw. Ausschalt-Timer abzubrechen, drucken Sie ON bzw. OFF, und dann CANCEL.

Hinweis

Ein- und Ausschalt-Timer konnen so genutzt werden, dass das Klimagerät zu den gewürschten Zeitpunkten automatisch ein- bzw. ausgeschalte wird.

Störungssuche

Die IMK-Anzeige leuchtet Immer

Die POWER-Anzeige blinkt 35 Minuten bevor der Einsatz-Timer aktiviert wird.

Der Timer ist aktiviert und die Timer-Funktion wiederholt sich tätiglich
Das Gerät wählte Betriebsart durch Bestimmung der Raumtemperatur. Dies geschieht, wenn am Gerät die Betriebsart AUTO ausgewählt wurde

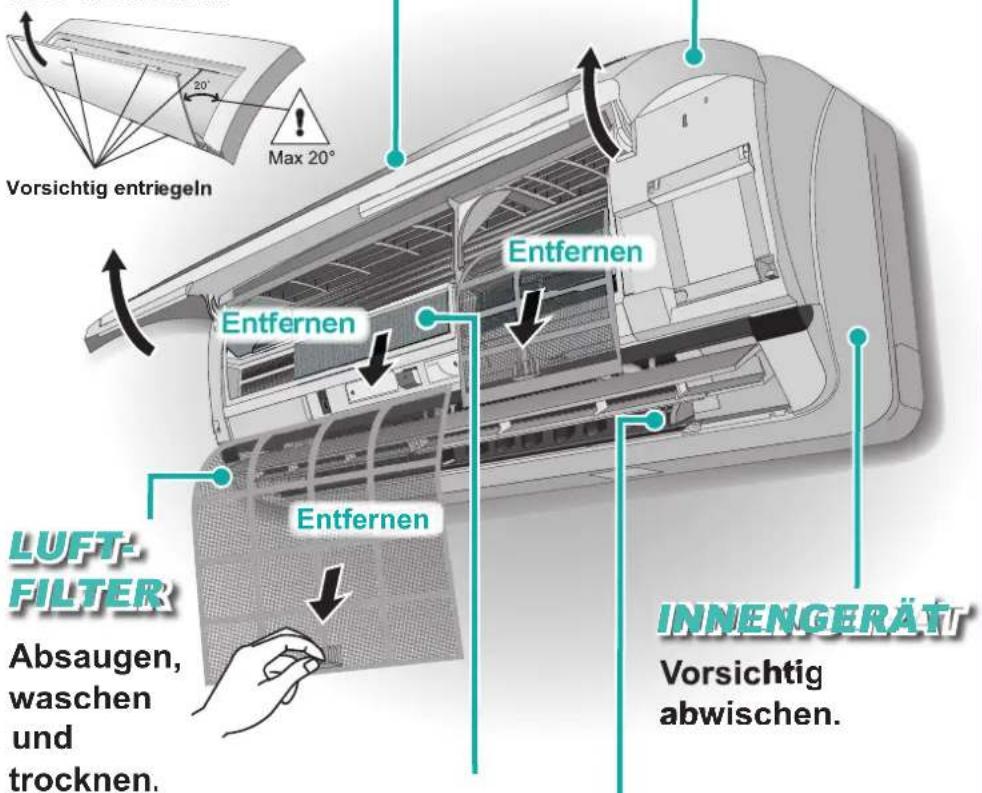

PFLEGE UND REINIGUNG

DEKORABDECKUNG Entfernen, abwaschen und trocknen.

Schalten Sie vorder Reinigung die Stromzufuhrab

FRONTGITTER

Zum Entfernen anheiten und ziehen. Abwaschen und trocknen.

SUPERALLERBUSTERFILTER
Saugen Sie den Allergen-Filter ab.

IONISIERER

Mit einem Wattestächen reinigen.

Reinigungsanweisungen

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver
• Verwenden Sie nur Seifen oder neutrale Haushaltsreiniger ( pH-Wert 7).
  Verwenden Sie kein Wasser, das warmer als 40^ ist.

INNENGERAT

• Wischen Sie das Gerät vorsichtig mit einem weichen, trockenen Tuch ab

LUFTFILTER

• Sie sollen den die Luftfi Iter alle zwe Wochen reinigen.
  Erwerben Sie einen Ersatzfliter, wenn der Filter beschadigt ist. Teile-Nr. CWD001053 (Links) CW D00' 054 (Rechts)

ALLERGEN-FILTER

• Sie sollen den Filter alle sechs Monate reinigen
• Ersetzen Sie den Filter alle 3 Jahre oder erwerben Sie einen Ersatzfi IeI wenn er beschädigt ist.

Teile-Nr.: CZ-SA14P

IONISIERER

Sie sollen den lonisierer alle sechs.
Monae reinigen.

Vorbereitung auf langere Betriebsunterbrechung

• Lassen Sie das Gerät für 2~3 Stunden im Heizbetrieb laufen, um die inneren Teile zu trocknen
• Schalten Sie die Stromzufuhr ab undziehen Sie den Netzsteckel
• Entfermen Sie die Batterien der Fernbedienung

Kontrolle vor Beginn der Kuhlaison

• Diese Kontrolle sollen durchgefuhrt werden, bevor das Klimagerät jeder Saison in Betrieb genommen wird
• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen
• Stellen Sie sichere, dass keiner der Luftlein- oder-auslasse blockiert ist
• Eine normale Funktion liegt vor, wenn 15 Minuten nach Betriebsbeginn folgende Temperaturdifferenz zwischen Luft einlass- und Luftauslassoffnung beim Innengerat besteht

Betrieb	Temperatur
Kühlbetrieb	≥8°C
Heizbetrieb	≥14°C

Hinweis

Reinigen Sie den Filter regelmäßig, da schmutzige Filter zu unsauberer Luft, niedriger Kuhl- oder Heizleistung, unangenehmen Gerüchen und hohorem Stromverbrauch führen
Nach mehreren Heiz- bzw. Kuhlperioden verschmutzt das Gerä und seine Leistung lasst nach. Wenden Sie sichitte an einen autorisierten Händler, um neben der regelmäßigen Reinigung eineaisonale Inspektion durchzuführen.
Dieses Klimagerat ist mit einem eingebauten Uberspannungsschutz ausgerustet. Um Ihr Klimagerat trotzdem noch umfangreicher vor Schaden durch einen ubemalsig starken Bitzeinschiag zu schutzen, sollen den Sie die Stromzufuhr ausschalten.

FAN - Ventilationsfunktion

Förberedelser für en langre tids stillestand

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

SCHALTEN SIE DIE STROMZUFUHR AB und RUFEN Sie unter folgenden Umständen einen autorisierten Handler:

• Ungewöhnliche Gerausche während des Betriebs - Der Sicherungsautomat schaltet sich früig ab
  Wasser/Fremdpartikel sind in die Fernbedienung gelangt Der Netzstecker/das Netzkabel wird ungewohnlich warm
• Wasser tropf t aus dem Innengerät

Schalter oder Tasten Funktionieren nicht ordnungsgemäß

ICKE FUNKTIONSDUGLIGA KRITERIER
