BEDIENUNGSANLEITUNG WS3400 ALECTO

7.2 Historie inzien:

10. PROBLÈMES ET SOLUTIONS

ÜBEREINSTIMMUNGSERKLÄRUNG

Hiermit erklärt Hesdo, dass der Funkanlagentyp Alecto WS-3400 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://DOC.hesdo.com/ WS-3400-DOC.pdf

UMWELT

Dieses Produkt darf am Ende seiner Lebensdauer nicht als normaler Haushaltsmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten abgegeben werden.

Werfen Sie leere Batterien nicht weg, sondern bringen Sie sie zu Ihrem örtlichen Depot für chemische Kleinabfälle (CK).

SYSTEMFEHLER

Im Falle eines vermuteten Systemfehlers sollten Sie die Batterien aus der Innen- und Außeneinheit entfernen. Warten Sie nun einige Minuten und ersetzen Sie die Batterien oder drücken Sie für einige Sekunden mit einer Büroklammer auf die Rücksetztaste an der Außen- und Inneneinheit. Wenn das Problem dadurch nicht behoben wird, kontaktieren Sie bitte den Alecto Kundenservice über das Internet www.alecto.nl

1. INHALTSVERZEICHNIS

2. ÜBERSICHT

2.1 Inneneinheit ....32

2.2 Außeneinheit....33

3. INSTALLATION

3.1 Stromversorgung....33

3.2 Kopplung der Inneneinheit / Außeneinheit 34

3.3 Standort 34

3.4 Uhr 35

3.5 Die gemessenen Daten zurücksetzen 36

4. VERWENDUNG

4.1 Allgemeine Funktionen....36

4.2 Kontrast einstellen....36

4.3 Innentemperatur und Luftfeuchtigkeit....37

4.4 Außentemperatur und Luftfeuchtigkeit....37

4.5 Wettervorhersage 37

4.6 Windgeschwindigkeit....38

4.7 Beaufort-Skala 38

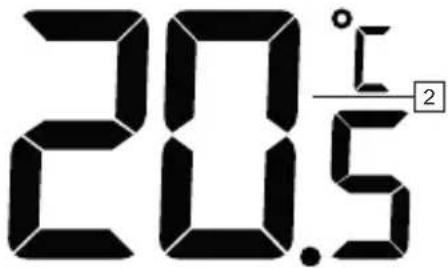

4.8 Physiologische Temperatur, Hitzeindex, Taupunkttemperatur und gefühlte Kälte....39

4.9 Displaybeleuchtung 39

5. WECKER

5.1 Einführung 40

5.2 Weckzeit einstellen 40

5.3 Alarmfunktion einstellen 40

5.4 Bedienung....40

6. MINIMALE UND MAXIMALE GEMESSENE WERTE

6.1 Einführung 40

6.2 Zum Anzeigen aller Maximal- und Minimalwerte 40

6.3 Zurücksetzen der Maximal- und Minimalwerte 40

7. VERLAUF

7.1 Einführung 41

7.2 Verlauf prüfen 41

7.3 Zum Löschen des Verlaufs....41

7.4 Historie der Höchstwindgeschwindigkeit „Top Wind Speed history“ 41

8. MAX.-MIN. ALARM

8.1 Einführung 41

8.2 Zum Einstellen und Aktivieren/Deaktivieren des Hi-Lo-Limit 41

8.3 Bedienung....41

9. KALIBRIERUNG

9.1 Allgemein 42

9.2 Zum Kalibrieren 42

9.3 Offset-Einstellungen 42

1. PROBLEME UND LÖSUNGEN 42

11. WARTUNG

11.1 Außentermperatur- und Luftfeuchtigkeitssensor 42

1. SPEZIFIKATIONEN 42

2. ÜBERSICHT

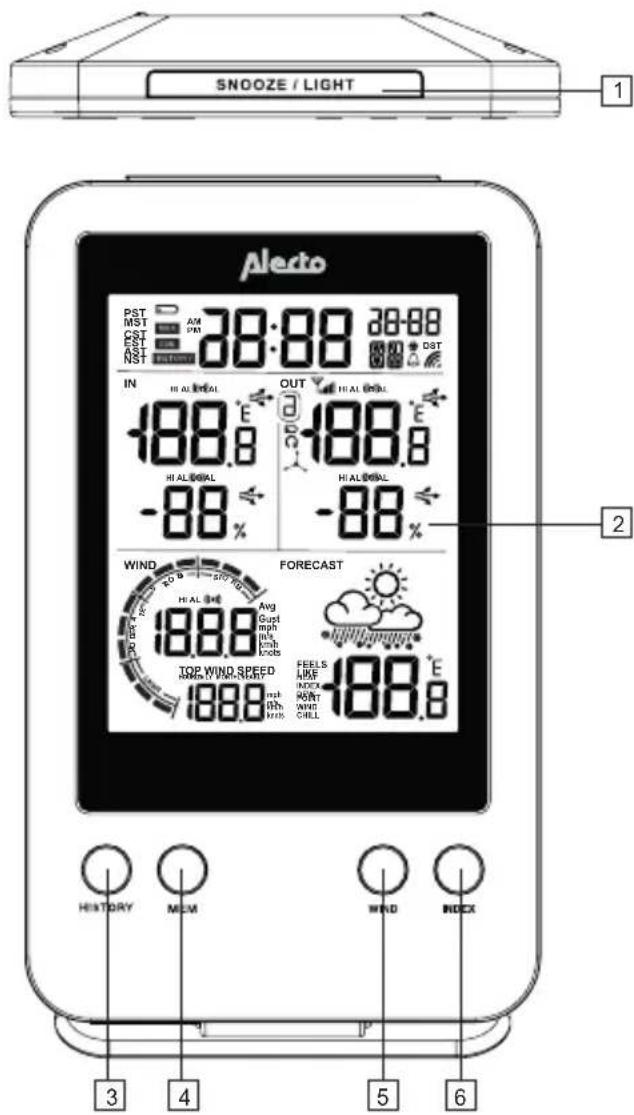

2.1 Inneneinheit:

SNOOZE / LIGHT 1 Aledo PST MST CST EST NST 38:88 38:88 AM PM DST IN HI AL BAGAL OUT HI AL BAGAL -188.8 E -88 % HI AL BAGAL -188.8 E -88 % HI AL BAGAL WIND AVG Gupt mph Inb Knobs 188.8 TOP WIND SPEED 188.8 m/s WH CHILL FORECAST FEELS MAF MINT WH CHILL 188.8 E HISTORY MCM WIND INDEX

1. SNOOZE / LIGHT -Taste: Schlummertaste für die Weckfunktion und zum Einschalten der Displaybeleuchtung

2. Display (alles was im Display angezeigt wird, wird auf der nächsten Seite beschrieben)

3. HISTORY -Taste: zeigt die Daten der letzten 24 Stunden (in Schritten von -1 Stunde)

4. MEM -Taste: zeigt die gemessenen Minimal- und Maximalwerte einschließlich der Uhrzeit und des Datums dieser Messung an

5. WIND -Taste: Windgeschwindigkeitsanzeige pro Stunde, Tag, Monat oder Jahr

6. INDEX -Taste: Windtemperatur: physiologische Temperatur, Hitzeindex, Taupunkt, gefühlte Kälte

7. Taste Ⓤ: Taste zum Einstellen der Uhrzeit

7 12 198 10 CE V/Ω A/CH °C °F AWG QURT TUNE SCAN RCC RESET 13 14 15 16 8 19

1. Taste 🔔: Taste zum Einstellen des Weckers
2. Taste (→): Taste zum Einstellen der Weckzeit
3. Aufhängeöse zur Wandmontage.
4. Taste V/0: ab / Kontrast
5. Taste A/CH auf / Kanal
6. Schalter °C / °F: Zum Umschalten der Temperaturanzeige zwischen Grad Celsius und Grad Fahrenheit
7. Batteriefach
8. Mit den Schaltern AVG und GUST können Sie die Windfunktion einstellen (durchschnittliche Windgeschwindigkeit oder Windböe).
9. RESET -Taste: zum Neustart der Inneneinheit im Falle eines (möglichen) Fehlers
10. TUNE -Taste: zum Kalibrieren der Wetterstation
11. SCAN -Taste: die Inneneinheit sucht nach der Außeneinheit
12. RCC -Taste: zum Ein- oder Ausschalten des DCF-Empfängers

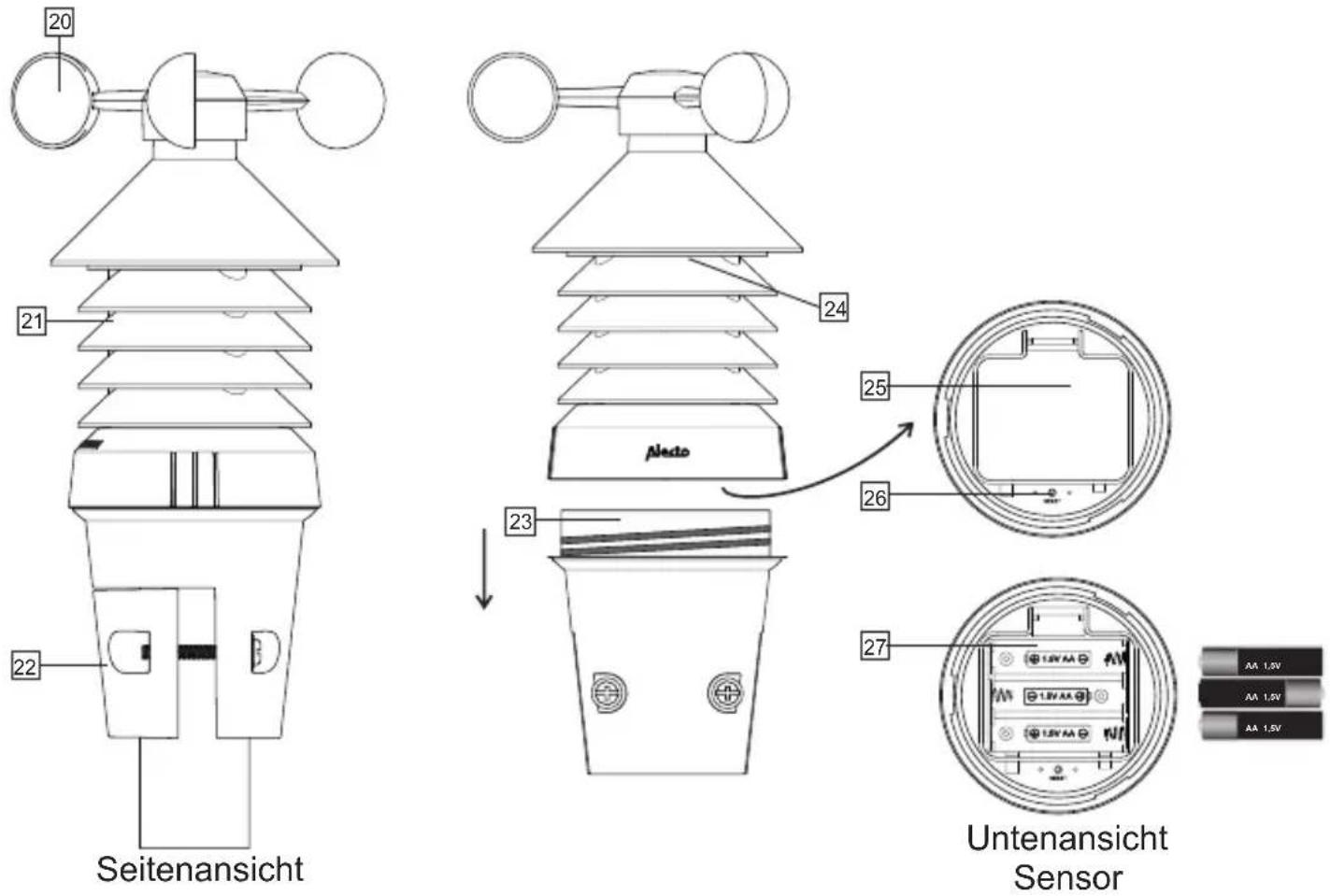

2.2 Außeneinheit:

1. Windgeschwindigkeitsmesser
2. Temperatur-/Luftfeuchtigkeitssensor
3. Halterung

4. Lösen Sie die Montageplatte für den Zugang zum Batteriefach

5. LED (Übertragungsanzeige)

6. Batteriedeckel
7. RESET -Taste
8. Batteriefach

3. INSTALLATION

Achtung: nach der Installation kann es einige Stunden bis zu einem Tag dauern, bis die korrekten Werte angezeigt werden. Außerdem werden nach dem Austauschen der leeren Batterien in der Wetterstation alle gemessenen Daten in der Wetterstation gelöscht.

3.1 Stromversorgung:

Hinweis zu Batterien:

Wir empfehlen die Verwendung von Alkalibatterien in der Inneneinheit. Alkaline-Batterien mit einer Kapazität von 2000 mAh haben eine Lebensdauer von über einem Jahr. Aufladbare Batterien sind aufgrund ihrer niedrigen Versorgungsspannung nicht empfehlenswert.

Die Außeneinheit wird ebenfalls mit 3 AA 1,5 Volt Batterien betrieben. Wir empfehlen jedoch, keine Alkalibatterien in der Außeneinheit zu verwenden, weil die Leistung der Alkalibatterien bei Temperaturen um oder unter 0°C abnimmt.

Deshalb weisen wir Sie darauf hin, für die Außeneinheit Lithium-Batterien zu verwenden, die für gute Funktion innerhalb eines Temperaturbereichs von -20^ C bis 60^ C konzipiert sind. Diese Batterien können bei der Service-Abteilung von Alecto im Internet auf www.alecto.nl bestellt werden.

Lithium-Batterien mit einer Kapazität von 2900 mAh haben eine Lebensdauer von über einem Jahr.

Inneneinheit:

Schieben Sie den Batteriedeckel auf der Rückseite nach unten, legen Sie 2 AA 1,5 V Batterien laut Angabe im Batteriefach ein und bringen Sie den Batteriedeckel wieder an der Inneneinheit an. (Batterien sind nicht im Lieferumfang enthalten) Die Inneneinheit sucht nun 1 Minute lang nach der Außeneinheit. Legen Sie die Batterien innerhalb dieser Minute in die Außeneinheit ein.

Öffnen Sie das Batteriefach, indem Sie die Oberseite der Außeneinheit lösen. Öffnen Sie das Batteriefach, indem Sie den Deckel abnehmen. Legen Sie 3 AA 1,5 V Batterien laut Abbildung oben ein. Achten Sie dabei auf die Polarität (+ und -). Bringen Sie den Deckel wieder an und befestigen Sie die Oberseite wieder an der Basis (Batterien sind nicht im Lieferumfang enthalten). Befestigen Sie den Sensor unter Verwendung der Klammern mit den großen Schrauben und Bolzen an einer Stange (28 \~ 40 mm).

Installieren Sie die Außeneinheit vorzugsweise mindestens 1,5 m über dem Boden in einem offenen Raum innerhalb der Übertragungsreichweite der Außeneinheit zur Inneneinheit, um sicherzustellen, dass sie den Wind ungehindert auffangen kann.

Anmerkungen:

• Drücken Sie nach dem Ersetzen der Batterien der Außeneinheit oder nach einer Unterbrechung der Verbindung mit der Außeneinheit die Taste "SCAN" an der Inneneinheit, um die Außen- und Inneneinheit wieder zu verbinden.
• Setzen Sie die Einheit keiner direkten Sonneneinstrahlung, Regen oder Schnee aus.
• Versuchen Sie es an mehreren Orten, um den bestmöglichen Empfang zwischen der Außeneinheit (Sender) und der Inneneinheit (Empfänger) zu erzielen.

3.2 Kopplung der Inneneinheit / Außeneinheit:

Automatisch:

Sobald die Batterien in die Inneneinheit eingelegt sind, sucht die Inneneinheit 1 Minute lang nach einem Signal von der Außeneinheit. Wenn Sie also innerhalb dieser Minute Batterien in die Außeneinheit einlegen und die Einheiten einander "finden", werden diese Einheiten automatisch gekoppelt. Das Display der Innen-einheit zeigt die von der Außeneinheit übertragene Temperatur, Luftfeuchtigkeit und Windgeschwindigkeit an.

Manuell:

Wenn sich die Einheiten nicht automatisch finden können oder wenn die Batterien ausgetauscht wurden, können Sie die Außeneinheit folgendermaßen (erneut) mit der Inneneinheit koppeln:

1. Halten Sie die Taste SCAN 2 Sekunden lang gedrückt. Das Antennensymbol 🎨 im Display beginnt zu blinken.
2. Oder drücken Sie alternativ kurz die RESET-Taste unten an der Außeneinheit.
3. Nach einigen Sekunden finden sich die Einheiten (wieder).

3.3 Standort:

Inneneinheit:

Sie können auswählen, ob Sie die Inneneinheit mit einer einfachen Schraube an einer Wand aufhängen oder mit dem mitgelieferten Standfuß als Tischmodell verwenden möchten. Stellen Sie die Inneneinheit auf keinen Fall in direktes Sonnenlicht oder in die Nähe einer wärmeerzeugenden Lampe oder eines Ofens.

Außeneinheit:

Sie können die Außeneinheit an einer Stange (nicht im Lieferumfang enthalten) montieren. Stellen Sie in jedem Fall sicher, dass sich die Einheit vorzugsweise 1,5 m über dem Boden befindet, damit sie den Wind auffangen kann.

Tipps zum Aufstellen der Außeneinheit:

Stellen Sie sicher, dass der Abstand zwischen Außen- und Inneneinheit nicht mehr als 50 Meter beträgt.

3.4 Uhr:

Einführung:

Die WS-3400 ist mit einem integrierten DCF-Empfänger in der Inneneinheit ausgestattet. Dieser Empfänger dient zum Empfang des DCF-Zeitsignals aus Frankfurt. Dieses Signal stellt sicher, dass die Uhr eine äußerst genaue Uhrzeit anzeigt, sofern das Signal richtig empfangen wird.

Automatisch:

Sobald Sie die Batterien in die Inneneinheit einlegen, sucht die Uhr nach 1 Minute und 5 Minuten lang nach dem DCF-Funksignal, um Uhrzeit und Datum einzustellen, während das Antennensymbol blinkt. Nach einigen Sekunden oder Minuten zeigt die WS-3400 die korrekte Uhrzeit an. In extremen Fällen kann es länger als einen Tag dauern, bis die DCF-Zeit angezeigt wird. Der beste Empfang des DCF-Signals erfolgt nachts und wird automatisch um 2:00 Uhr, 3:00 Uhr, 4:00 Uhr und 17:00 Uhr aktualisiert.

Manuell:

Wenn die Uhr das Funksignal nicht oder nicht richtig empfängt, können Sie die Uhr folgendermaßen manuell einstellen:

1. Halten Sie die ⏻ Taste 2 Sekunden lang gedrückt. 12 Uhr oder 24 Uhr wird am Display angezeigt.

2. Verwenden Sie V/O//, um das Zeitformat einzustellen, drücken Sie kurz die Taste

3. Verwenden Sie V/O/A/CH, um die Stunden einzustellen, drücken Sie kurz die Taste

4. Verwenden Sie V/O/A/CH, um die Minuten einzustellen, drücken Sie kurz die Taste

5. Verwenden Sie V/O//, um die Sekunden auf 0 zu stellen (dies ermöglicht es Ihnen, die Uhr gleichzeitig mit Ihrer eigenen Uhr zu betreiben). Drücken Sie kurz die Taste

6. Verwenden Sie V/O//, um das Jahr einzustellen, drücken Sie kurz die Taste

7. Verwenden Sie V/∅/, um Monat / Tag oder Tag / Monat einzustellen und drücken Sie kurz die Taste

8. Verwenden Sie V/O//, um den Monat einzustellen, drücken Sie kurz die Taste

9. Verwenden Sie /, um das Datum einzustellen, drücken Sie kurz die Taste

10. Verwenden Sie V/∅/Λ/CH, um die Differenz in Stunden gegenüber der DCF-Zeit einzustellen. Wählen Sie für die Verwendung in den Benelux-Ländern ,0' und drücken Sie kurz die Taste

11. Verwenden Sie V/O/A, und die Sprache für die Anzeige des Datums festzulegen. Sie haben folgende Möglichkeiten: EN (Englisch), FR (Französisch), DE (Deutsch), ES (Spanisch), IT (Italienisch), NL (Niederländisch) und RU (Russisch), drücken Sie kurz die Taste

12. Verwenden Sie V/ΩA/SH zu bestimmen, ob die Uhr automatisch auf Sommerzeit umschalten soll (AUTO) oder drücken Sie kurz die Taste ⏻, um dies selbst vorzunehmen (OFF)

Die Uhr ist jetzt manuell eingestellt.

Wenn der DCF-Empfänger aktiviert ist und ein starkes Signal empfangen wird, überschreibt der Empfänger die Uhrzeitanzeige.

Ein- / Ausschalten des DCF-Empfängers:

Sie können den DCF-Empfänger folgendermaßen ausschalten, um nur die von Ihnen programmierte Uhrzeit und das Datum anzuzeigen:

- Ausschalten: halten Sie die RCC-Taste an der Inneneinheit 8 Sekunden lang gedrückt, bis OFF angezeigt wird und das Antennensymbol diverschwindet.

Sie können den Empfänger folgendermaßen wieder einschalten:

- Einschalten: halten Sie die RCC-Taste an der Inneneinheit 8 Sekunden lang gedrückt, bis ON angezeigt wird und das Antennensymbol anfängt zu blinken.

Das 📄 -Symbol im oberen mittleren Teil des Displays zeigt den Status der DCF-Uhr an:

Kein -Symbol: der DCF-Empfänger ist deaktiviert. Die angezeigte Zeit wird von der internen Uhr der WS-3400 bestimmt.

Blinkt: der DCF-Empfänger ist aktiviert und sucht nach dem DCF-Signal. Die angezeigte Zeit wird von der internen Uhr der WS-3400 bestimmt.

Leuchtet durchgehend: der DCF-Empfänger ist aktiviert und empfängt das DCF-Signal. Die angezeigte Uhrzeit und das angezeigte Datum werden von der DCF-Atomuhr in Frankfurt bestimmt.

3.5 Die gemessenen Daten zurücksetzen:

Halten Sie nach Abschluss der Installation die Taste "HISTORY" 10 Sekunden lang gedrückt, um alle bis zu diesem Zeitpunkt gemessenen Daten zu löschen. Dadurch wird vermieden, dass Messungen, die durch Bewegungen während der Installation verursacht wurden, zu einem späteren Zeitpunkt berücksichtigt werden.

4. VERWENDUNG

4.1 Allgemeine Funktionen:

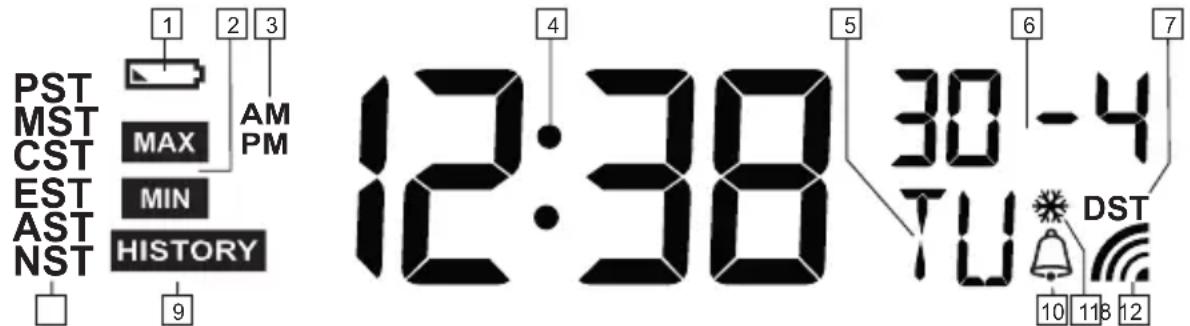

Das Display zeigt folgende Grundfunktionen / Daten an:

PST MST CST EST AST NST 1 2 3 MAX MIN HISTORY 9 12:38 30-4 TU 6 7 DST 10 11 8 12

1. Erscheint, wenn die Batterie der Inneneinheit fast leer ist.
2. Erscheint beim Drücken der MEM-Taste, um den Maximal- oder Minimalwert am Display (* 1) anzuzeigen
3. AM / PM-Anzeige (vormittags oder nachmittags) im 12-Stunden-Format
4. Anzeige der aktuellen Zeit
5. Anzeige des Wochentags (* 2)
6. Anzeige des Monats und Datums
7. Erscheint, wenn die Sommerzeit eingestellt ist (DST - Day Saving Time) (nur, wenn der DCF-77 eingeschaltet ist und korrekt empfangen wird)
8. Kein Betrieb
9. Erscheint mit der Anzeige des Verlaufs
10. Erscheint, wenn der Wecker eingestellt und aktiviert ist
11. Erscheint bei Frostwarnung (siehe Kapitel 5)
12. Erscheint, wenn das DCF-Radioweckersignal empfangen wird

* 1: Durch wiederholtes Drücken der "MEM" -Taste werden nachstehende Daten in der folgenden Reihenfolge am Display angezeigt:

1. Maximale Innentemperatur 10. Minimale physiologische Temperatur
2. Minimale Innentemperatur 11. Maximaler Hitzeindex
3. Maximale Luftfeuchtigkeit im Innenbereich 12. Minimaler Hitzeindex
4. Minimale Luftfeuchtigkeit im Innenbereich 13. Maximale Taupunkttemperatur
5. Maximale Außentemperatur 14. Minimale Taupunkttemperatur
6. Minimale Außentemperatur 15. Maximale gefühlte Kälte
7. Maximale Luftfeuchtigkeit im Außenbereich 16. Minimale gefühlte Kälte
8. Minimale Luftfeuchtigkeit im Außenbereich 17. Maximale durchschnittliche Windgeschwindigkeit
9. Maximale physiologische Temperatur 18. Maximale Geschwindigkeit von Windböen

Im oberen Teil des Displays wird angezeigt, an welchem Tag und zu welcher Uhrzeit das betreffende Minimum des Maximalwertes gemessen wurde.

Halten Sie die Taste MEM 2 Sekunden lang gedrückt, um den angezeigten Speicher zu löschen.

*2: Durch Drücken der Ⓤ -Taste können Sie das Display der Uhr zwischen "Sekundenanzeige" und "Taganzeige" umschalten.

4.2 Kontrast einstellen:

Drücken Sie wiederholt die Taste V/O, um den Kontrast des Displays der Inneneinheit anzupassen. Bei jedem Drücken der Taste wird der Kontrast in Schritten von 8 verringert. Nach der niedrigsten Einstellung wird der Kontrast wieder auf die höchste Einstellung umgeschaltet.

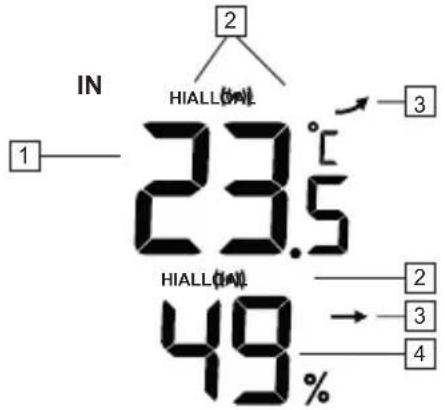

4.3 Innentemperatur und Luftfeuchtigkeit:

1. Temperatur im Innenbereich
2. Erscheint, wenn die max. oder min. Alarm eingestellt ist
3. Trendindikator (höher / gleich / niedriger ↗, und )
4. Relative Luftfeuchtigkeit im Innenbereich

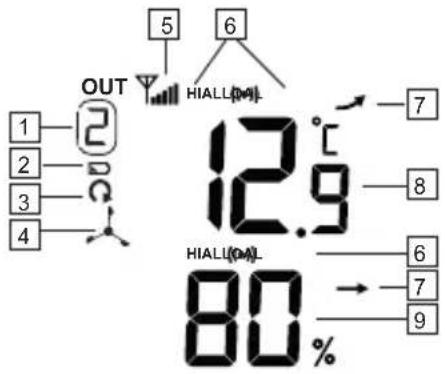

4.4 Außentemperatur und Luftfeuchtigkeit:

OUT 1 2 3 4 5 6 HIALI(04) 12.9°C HIALI(04) 80% 7 8 6 7 9

1. Kanaleinstellung (bei Verwendung mehrerer externer Thermo-/Hygro-Sensoren (nicht verfügbar))
2. Batteriestandanzeige Außeneinheit
3. Scan-Anzeige (nur bei Verwendung mehrerer externer Sensoren)
4. Hinweis, dass der 3-in-1-Außensensor angezeigt wird. (Drücken Sie die Taste ∧/CH, um zwischen 1, 2, 3 und der Außeneinheit umzuschalten.)
5. Empfangsstärkeanzeige der Außeneinheit
6. Erscheint, wenn der max. oder min. Alarm eingestellt ist.
7. Trendindikator (höher / gleich / niedriger ↗, und )
8. Außentemperaturanzeige
9. Relative Luftfeuchtigkeit im Außenbereich

keine Sensorsuche sucht Kontakt mit Sensor

guter Empfang durchschnittlicher Empfang

kein Empfang

• Wenn das Signal von der Außeneinheit für 15 Minuten ausfällt, werden die Messwerte angezeigt.
• Wenn das Signal von der Außeneinheit nicht innerhalb von 1 Stunde wiederhergestellt wird, erscheint "Er" im Display.
• Nach 48 Stunden muss das Innengerät durch Entfernen und Wiedereinsetzen der Batterien oder durch Drücken der Taste "SCAN" erneut registriert werden.

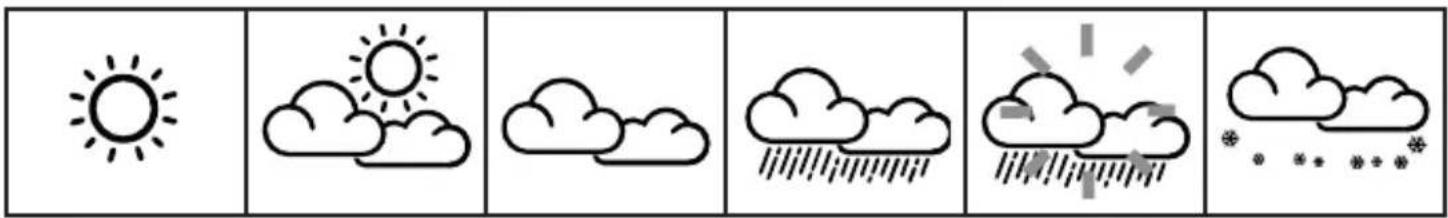

4.5 Wettervorhersage:

• Die Genauigkeit einer Wettervorhersage basierend auf dem Luftdruck beträgt 70% bis 75%. Achtung, eine korrekte Wettervorhersage kann nicht garantiert werden.
  • Die Wettervorhersage basiert auf den kommenden 24 bis 72 Stunden und gibt nicht unbedingt die aktuelle Situation wieder.
• Die Vorhersage „Schnee“ basiert auf dem Luftdruck in Kombination mit der Temperatur; wenn die Vorhersage tatsächlich “Regen“ ist, die Außentemperatur jedoch unter -3°C (26°F) liegt, wird “Schnee” erwartet.

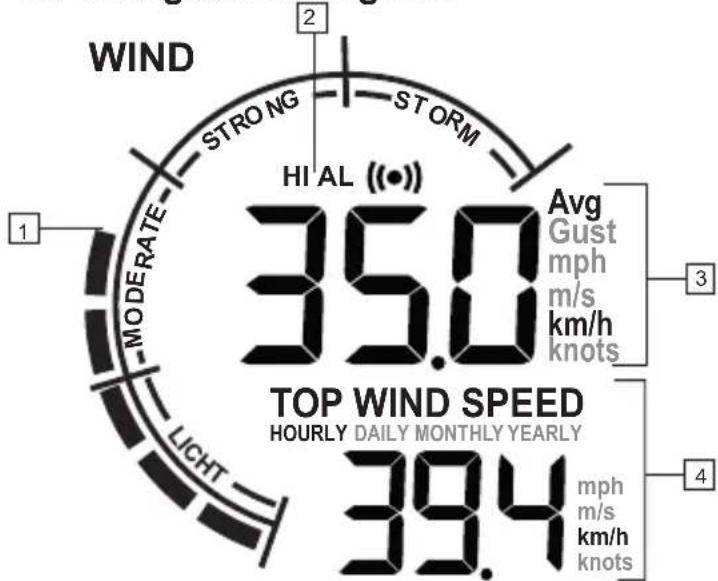

4.6 Windgeschwindigkeit:

*2: AVERAGE = Durchschnittsgeschwindigkeit

GUST = Windböe

Sie schalten zwischen diesen Anzeigen um, indem Sie den Wahlschalter

AVG GUST

einstellen

*3: Maßeinheit einrichten:

• Halten Sie im normalen Anzeigemodus die Taste "WIND" 2 Sekunden lang gedrückt.
• Verwenden Sie V/01, um die gewünschte Windanzeige einzustellen:

mph, m/s, km/h oder Knoten.

- Drücken Sie die Taste "WIND" erneut, um Ihre Einstellung zu speichern.

4.7 Beaufort-Skala:

Beschreibung der Windstärke 0 bis 12.

1. Windgeschwindigkeit laut Beaufort-Skala
2. Erscheint, wenn die max. Windgeschwindigkeits - warnung eingestellt ist.
3. Aktuelle Windgeschwindigkeit im gewünschten Messwert.

• Avg. bedeutet Durchschnitt.
• Böe bedeutet Windböe (*2).

1. Maximale Windgeschwindigkeit pro Zeiteinheit.

Angabe der Windgeschwindigkeit in mph (Meilen pro Stunde), in m/s (Meter pro Sekunde),

in km/h (Kilometer pro Stunde) oder in Knoten (1 KNOTEN = 1,852 km/h (1.151 mph)) (*3)

WIND

0

ruhig

0-1 km/h

0-1mph

0-1 knot

0-0,2 m/s

Dampf steigt senkrechtoder fast senkrecht auf.

1	2	3	4	5	6
sehr schwach	schwach	ziemlichmäßig	mäßig	ziemlich stark	stark
1-5 km/h 6-11 km/h 12-19 km/h 20-28 km/h 29-38 km/h 39-49 km/h
1-3 mph	4-7 mph	8-12 mph	13-17 mph	18-24 mph	18-24 mph
1-3 knot	4-6 knot	7-10 knot	11-16 knot	17-21 knot	22-27 knot
0,3-1,5 m/s	1,6-3,3 m/s	3,4-5,4 m/s	5,5-7,9 m/s	8,0-10,7 m/s	10,8-13,8 m/s
Windrichtung wird einfach durch Dampfwolken bestimmt	Wind im Gesicht wahrnehmbar, Wetterhahn zeigt jetzt die richtige Richtung, Blätter rascheln, Fahne bewegt sich10 11 12	Staub weht, Fahnen flattern, Blätter rascheln ständig	Papier wird hoch-geblasen, Zweige bewegen sich, Haare sind zerzaust, Kleidung flattert, keine Belästigung durch Mücken.	Blätter rascheln am Baum, kleine Bäume bewegen sich, Wellengang auf Seen und Kanälen, Mülltonnen werden umgeweht, Container können nicht an Terminals abgesetzt werden.	Dicke Äste bewegen sich, Probleme im Umgang mit Schirmen, Hüte werden weggeblasen.
7 8 9
schwer stürmisch Sturm		schwerer	Sturm	sehr schwe-rer Sturm / orkanartig	Orkan
50-61 km/h 62-74	km/h 75-88 km/h 89-	102 km/h 103-117 km/h > 117 km/h
31-38 mph 39-46	mph 47-54 mph 55-63	mph 64-73 mph > 73 mph
28-33 knot 34-40	knot 41-47 knot 48-55	knot 56-63 knot > 63 knot
13,9-17,1 m/s 17,2	-20,7 m/s 20,8-24,4 m/s	24,5-28,4 m/s 28,5-32,6 m/s > 32,6 m/s
Ganze Bäume bewegen sich, Fahnen sind ge-spannt, es ist schwierig, gegen den Wind zu laufen oder zu radeln.	Zweige brechen von Bäumen ab, Bewegung ist sehr schwierig.	Kaminabdeckungen, Antennen und Dachziegel werden weggeblasen, Kinder müssen sich anstrengen, um stehen zu bleiben, Äste brechen ab, nur Schwalben und Enten fliegen noch.	Erhebliche Schäden an Gebäuden, Erwachsene müssen sich anstrengen, um still zu stehen, Bäume werden entwurzelt, Vögel bleiben am Boden.	Schwerer Waldschaden Vieles ist zerstört.Zäune fallen um, zahlreiche Dachziegel werden vom Dach geweht, Straßen sind voll mit Laub. Laternenpfähle wackeln.

4.8 Physiologische Temperatur, Hitzeindex, Taupunkttemperatur und gefühlte Kälte:

FEELS LIKE HEAT INDEX DE W POINT WIND CHILL

20.5 I 2

1. Angabe der angezeigten Temperatur der Feels like (physiologischen Temperatur), des Heat Index (Wärmeindex), des Dew point (Taupunkt-temperatur) und Wind chill (physiologischen Temperatur) ist (*4)
2. Temperatur gemäß der Angabe unter 1 (*5)

*4: Feels like: Der Temperaturindex ist die Außentemperatur, die die meisten Menschen tatsächlich fühlen. Heat Index: Kombination der gemessenen Temperatur und Luftfeuchtigkeit
Dew point: die Temperatur, bei der Wasserdämpfe in Wasser umgewandelt werden (Nebel, Tau oder Frost). Diese Temperatur hängt von der Außentemperatur, der Luftfeuchtigkeit und dem Luftdruck ab. Wind chill: Kombination der gemessenen Außentemperatur und der Windgeschwindigkeit. Durch kurzes Drücken der Taste "INDEX" wechseln Sie zwischen diesen Angaben.

*5: Bei HITZEINDEX: die Alarmstufe ist:
<27°C (Anzeige, LO') kein Risiko (unter 27°C zeigt die Anzeige LO)
27°C - 32°C (80°F - 90°F) Achtung (Erschöpfungsgefahr durch Hitze)
33°C - 40°C (91°F - 105°F) besonders vorsichtig sein (Dehydrationsrisiko durch Hitze)
41°C - 54°C (106°F - 129°F) Gefahr (erhöhte Erschöpfungsgefahr durch Hitze)
≥55°C (≥130°F) sehr gefährlich (erhöhtes Dehydrationsrisiko / Schlaganfall)

4.9 Displaybeleuchtung:

Drücken Sie die Taste SNOOZE oben an der Inneneinheit, um die Displaybeleuchtung zu aktivieren. Diese Beleuchtung wird 5 Sekunden nach dem Drücken der Taste abgeschaltet.

5. WECKER

5.1 Einführung:

Sie können im WS-3400 eine Alarmzeit (Weckzeit) programmieren.

Zusätzlich können Sie einen Frostalarm (💡) hinzufügen: wenn es draußen kälter als -3°C ist, ertönt der Alarm 30 Minuten früher als zu der von Ihnen eingestellten Zeit.

5.2 Weckzeit einstellen:

1. Halten Sie die Taste an der Rückseite der Inneneinheit gedrückt, bis die Stundenanzeige zu blinken beginnt und AL am Display angezeigt wird.
2. Verwenden Sie V/O/A/CH, um die Stunden einzustellen, drücken Sie kurz auf 🔒 und die Minutenanzeige beginnt zu blinken.
3. Verwenden Sie V/O//, und die Minuten einzustellen, und drücken Sie kurz, um die Weckzeit zu speichern.

5.3 Alarmfunktion einstellen:

1. Drücken Sie einmal oder mehrmals kurz die Taste, zum den Alarm zu überprüfen oder zu aktivieren / deaktivieren.
   Nur "AL" wird angezeigt: Die angezeigte Zeit ist die eingestellte Weckzeit, aber der Wecker selbst ist ausgeschaltet.
   “AL” + “☐” wird angezeigt: Der Alarm ist aktiviert und das Alarmsignal ertönt zur eingestellten Alarmzeit.
   "AL" + "☐" wird angezeigt: Der Frostalarm ist eingestellt.

2. Lösen Sie die 🔒-Taste, nach einigen Sekunden wird wieder die aktuelle Uhrzeit angezeigt und der Alarmstatus bleibt wie oben beschrieben sichtbar.

5.4 Bedienung:

• Zur eingestellten Zeit ertönt der Alarm für bis zu 120 Sekunden.
• Drücken Sie die 🔒- Taste, um den Alarmton vorher zu stoppen ODER drücken Sie die SNOOZE/LIGHT -Taste oben an der Inneneinheit, um die Schlummerfunktion einzuschalten; der Weckton ertönt dann erneut nach 5 Minuten.
• Der Alarm wird täglich wiederholt, bis er laut obiger Anleitung deaktiviert wird.
• Wenn Sie den Frostalarm aktiviert haben und es draußen kälter als -3°C ist, ertönt der Alarm 30 Minuten früher als zu der von Ihnen eingestellten Zeit. Wenn es draußen wärmer als -3°C ist, ertönt der Alarm zur eingestellten Zeit.

6. MINIMALE UND MAXIMALE GEMESSENE WERTE

6.1 Einführung:

Die gemessenen Minimal- und Maximalwerte der folgenden Elemente werden gespeichert. Innen- und Außentemperatur, Luftfeuchtigkeit im Innen- und Außenbereich, gefühlte Temperatur, Hitzein dex, Taupunkt und gefühlte Kälte. Und zusätzlich die maximale Windgeschwindigkeit und Windböen.

6.2 Zum Anzeigen aller Maximal- und Minimalwerte:

Drücken Sie im normalen Modus die Taste "MEM", um alle Maximal- und Minimalwerte anzuzeigen. Die maximale Innentemperatur wirdangezeigt. Drücken Sie wiederholt die "MEM" -Taste für die anderen Elemente.

6.3 Zurücksetzen der Maximal- und Minimalwerte:

Halten Sie während der Anzeige des Maximal- oder Minimalwerts die Taste "MEM" 2 Sekunden lang gedrückt, um den gespeicherten Maximal- oder Minimalwert zu löschen. Wiederholen Sie diesen Vorgang für alle Elemente, um alle Maximal- und Minimalwerte zu löschen.

7. VERLAUF

7.1 Einführung:

Die Inneneinheit der WS-3400 speichert automatisch alle Messdaten der letzten 24 Stunden, sodass Sie jederzeit den Kurs der letzten 24 Stunden anzeigen können. Stellen Sie „Top Wind Speed“ mit der Taste „WIND“ auf stündlich ein.

7.2 Verlauf prüfen:

1. Drücken Sie die Taste HISTORY, die letzten gespeicherten Messdaten werden auf dem Display angezeigt, während der obere Teil des Displays die Zeit der betreffenden Messung anzeigt.
2. Drücken Sie wiederholt die Taste HISTORY, um durch den Speicherzu scrollen.
   Der Verlaufsspeicher speichert die Daten der Innen- und Außentemperatur sowie der Luftfeuchtigkeit, der Windgeschwindigkeit und der gefühlten Temperatur.

7.3 Zum Löschen des Verlaufs:

Halten Sie die Taste "HISTORY" gedrückt, um alle bisherigen Daten zu löschen.

7.4 Historie der Höchstwindgeschwindigkeit „Top Wind Speed history“:

Um die tägliche, monatliche und jährliche Höchstwindgeschwindigkeit zu überprüfen, wählen Sie zuerst die Schaltfläche „WIND“ Täglich, Monatlich oder Jährlich und dann die Schaltfläche „GESCHICHTE“ (alle anderen Elemente werden blanko sein).

8. MAX.-MIN. ALARM

8.1 Einführung:

Sie können einen Alarm für die folgenden Messungen einstellen, wenn ein Maximal- oder Minimalwert überschritten wird:

Innentemperatur max. Alarm

Außentemperatur min. Alarm

Luftfeuchtigkeit Innenbereich max. Alarm

Luftfeuchtigkeit Innenbereich min. Alarm

Außentemperatur max. Alarm

Außentemperatur min. Alarm

Luftfeuchtigkeit Außenbereich max Alarm

Luftfeuchtigkeit Außenbereich min. Alarm

Windgeschwindigkeit max. Alarm

8.2 Zum Einstellen und Aktivieren/Deaktivieren des Hi-Lo-Limit:

1. Drücken Sie die Taste um die Einstellung für das Hi-Lo-Limit zu aktivieren.
2. Verwenden Sie die Tasten V/O/A/CH, um "IN" für die Innentemperatur oder "OUT" für die Außentemperatur auszuwählen. Die Auswahl von OUT 1, OUT2 oder OUT3 hat keine Funktion.
3. Drücken Sie die Taste (**) einmal oder mehrmals, bis die gewünschte Anzeige zu blinken beginnt, gefolgt von 'HI AL' oder 'LO AL' (falls zutreffend).
4. Verwenden Sie V/0//, um das Limit einzustellen.
5. Drücken Sie kurz die Taste 🔒, um den Alarm zu aktivieren, und drücken Sie zum Deaktivieren erneut die Taste 🔒.
6. Drücken Sie die Taste 📋 erneut, um zur nächsten Funktion zu wechseln, oder warten Sie einige Sekunden, um das Setup automatisch zu beenden.

8.3 Bedienung:

Sobald das eingestellte Limit überschritten wird, ertönt alle 2 Sekunden für bis zu 2 Minuten ein Piepton. Zusätzlich beginnt die entsprechende Anzeige zu blinken. Sie können das Alarmsignal stoppen, indem Sie kurz die Taste 🔊 oder "SNOOZE/LIGHT" drücken. Die Anzeige hört automatisch auf zu blinken, sobald der entsprechende Messwert wieder in das eingestellte Limit fällt (oder sobald Sie das Limit für die Deaktivierung der Warnfunktion für diese -Messung änder) 41

9. KALIBRIERUNG

9.1 Allgemein:

Wenn die Wetterstation abweichende Werte anzeigt, können die Werte kalibriert werden. Um die Wetterstation korrekt zu kalibrieren, benötigen Sie eine genaue Referenz, die den korrekten Wert anzeigt. Wenn keine Referenz verfügbar ist, macht das Kalibrieren der Wetterstation keinen Sinn.

9.2 Zum Kalibrieren:

Drücken Sie im Normalmodus die "TUNE"-Taste. CALL erscheint im Display und IN beginnt zu blinken. Drücken Sie erneut die Taste "TUNE". Die Innentemperatur beginnt mit 0 zu blinken. Verwenden Sie die V/O/A/TSH, um die Temperaturanzeige einzustellen. Zum Beispiel 1.0, um die um 1 Grad höhere Innentemperatur anzuzeigen. Drücken Sie erneut "TUNE", um mit der Luftfeuchtigkeit im Innenbereich fortzufahren.

Wenn "IN" blinkt, können Sie mit den V/O/A/Tästen mit "OUT", OUT 1, OUT2 und OUT3 fortfahren. Bei der richtigen Option drücken Sie "TUNE", um die Außentemperatur, Luftfeuchtigkeit oder Windgeschwindigkeit anzupassen. Für die Windgeschwindigkeit beginnt das Symbol zu blinken. Während des Blinkens drücken Sie die V/O/A/Tästen, um die Einstellung vorzunehmen.

Halten Sie die Taste "TUNE" etwas länger gedrückt, um zum normalen Anzeigemodus zurückzukehren.

9.3 Offset-Einstellungen:

Temperatur: Angezeigter Wert (z.B. 25,2°C) + Offsetwert z.B. 2,1 = kalibrierter Wert 27,3°C

Luftfeuchtigkeit: Anzeigewert (z.B. 55%) + Offsetwert z.B. 5 = kalibrierter Wert 60%

Windgeschwindigkeit: Anzeigewert (z.B. 10,5 km/h) x Offsetwert z.B. 1,2 = kalibrierter Wert 12,6 km/h

10. PROBLEME UND LÖSUNGEN

Probleme: Lösungen
Keine oder ungewöhnliche Messwerte der Außentemperatur und /oder Luftfeuchtigkeit.	Überprüfen Sie, ob die Luftschlitze der Außeneinheit offen sind.Überprüfen Sie das Gehäuse der Außeneinheit.
Keine oder ungewöhnliche Messwerte der Windgeschwindigkeit.	Überprüfen Sie die Windsensoren des Windgeschwindigkeitsmessers.
und --- (Empfangssignal für 15 Minuten verloren)	Stellen Sie die Inneneinheit näher an die Außeneinheit.Stellen Sie sicher, dass die Inneneinheit nicht neben elektronischen Geräten steht, die durch die drahtlose Kommunikation Interferenzen verursachen können. (Fernseher, PCs, Mikrowellen)Wenn die Probleme weiterhin bestehen, setzen Sie die Innen-und Außeneinheit zurück.
und [–] (Empfangssignal für 1 Stunde verloren)

11. WARTUNG

11.1 Außentermperatur- und Luftfeuchtigkeitssensor:

1. Blasen Sie in die Halterung des Temperatur- und Luftfeuchtigkeitssensors, bis er sauber ist.
2. Mit einem langhaarigen Pinsel reinigen Sie die Windabweiser und Sonnenblenden.
3. KEIN WASSER verwenden.

12. SPEZIFIKATIONEN

Inneneinheit:

Abmessungen 155 x 95 x 23 mm

Gewicht 265 g (ohne Batterien)

Stromversorgung 2 x 1,5 V AA-Batterie

Frequenz 868 MHz

Außeneinheit:

Abmessungen 249 x 136 x 136 mm

Gewicht 332 g (ohne Batterien)

Stromversorgung 3 x 1,5 V AA Batterie, vorzugsweise verwenden Sie Lithium-Batterien für eine Umgebung mit niedrigen Temperaturen

Frequenz 868 MHz /> 0 dBm

Übertragung alle 12 Sekunden

Innentemperatur:

Messeinheiten: °C, °F

Anzeigebereich: -40°C bis 70°C (-40°F bis 158°F) ('LO' bei <-40°C, 'Hi' bei >70°C)

Funktionsumfang: -5°C bis 50°C (23°F bis 122°F)

Auflösung: 0,1°C oder 0.1°F

Speicheranzeige: Verlauf der letzten 24 Stunden, MIN / MAX-Temperatur

Alarm: HI / LO-Alarm

Außentemperatur:

Messeinheiten: °C, °F

Anzeigebereich: -40°C bis 70°C (-40°F bis 158°F) ('LO' bei <-40°C, 'Hi' bei >70°C)

Funktions- Umfang: -40°C bis 60°C (-40°F bis 140°F)

Auflösung: 0,1°C oder 0.1°F

Speicheranzeige: Verlauf der letzten 24 Stunden, MIN / MAX-Temperatur

Alarm: HI / LO-Alarm

Luftfeuchtigkeit im Innenbereich:

Anzeigebereich: 1% bis 99% (bei Temperaturen zwischen 0°C und 60°C)

Auflösung: 1%

Speicheranzeige: Verlauf der letzten 24 Stunden, MIN / MAX-Temperatur

Alarm: HI / LO-Alarm

Luftfeuchtigkeit im Außenbereich:

Anzeigebereich: 1% bis 99%

Funktionsumfang: 1% bis 99% relative Luftfeuchtigkeit

Auflösung: 1%

Speicheranzeige: Verlauf der letzten 24 Stunden, MIN / MAX-Temperatur

Alarm: HI / LO-Alarm

Windgeschwindigkeit:

Maßeinheiten: mph, m/s, km/h, Knoten und Beaufort

Anzeigebereich: 0 \~ 112 mph, 50 m/s, 180 km/h, 97 Knoten und 12 Beaufort

Auflösung: 0.1mph oder 0,1 Knoten oder 0,1m/s oder 1 Beaufort

Anzeigeeinheiten: Durchschnitt, Windböe

Speicheranzeige: Verlauf der letzten 24 Stunden, MAX. Windböen

Alarm: HI-Alarm (für Durchschnitt und Windböen)

Hohe/niedrige Alarmeinstellungen:

Alarm bei hoher Innentemperatur: -39.9°C oder 70°C Standard 40°C

Alarm bei niedriger Innentemperatur: -40°C oder 69,9°C Standard 0°C

Alarm bei hoher Außentemperatur: -39,9°C oder 80°C Standard 40°C

Alarm bei niedriger Außentemperatur: -40°C oder 69,9°C Standard 0°C

Alarm bei hoher Luftfeuchtigkeit: 2% bis 99% Standard 80%

Alarm bei niedriger Luftfeuchtigkeit: 1% bis 98% Standard 40°C

Durchschnittliche Windgeschwindigkeit: 0,1 m / s \~ 50 m/s Standard 17,2 m/s

DFC Funkuhr:

Synchronisierung automatisch oder aus

Display HH:MM:SS / Tag und Datum / DST

Stunde Format 12 Std. AM/PM oder 24 Std.
