BEDIENUNGSANLEITUNG COA26 ALECTO

FOUTMELDING DOOR CHEMISCHE GASSEN:

Der COA26 ist ein Kohlenmonoxiddetektor (im folgenden CO-Detektor), der speziell für die Erkennung von Kohlenmonoxid in Ihren Wohnbereichen entwickelt wurde.

ALLGEMEINES:

Was ist Kohlenmonoxid?

Kohlenmonoxid ist eine chem. Verbindung mit der Summenformel CO. Kohlenmonoxid ist ein farbloses, geschmackloses, geruchloses und giftiges Gas. ACHTUNG! Wir sprechen hier über CO (Kohlenmonoxid). Bitte verwechseln Sie es nicht mit CO2 (Kohlendioxid).

SIE KÖNNEN KOHLENMONOXID WEDER SCHMECKEN NOCH RIECHEN, WAS DIESES GAS SEHR GEFÄHRLICH MACHT.

Kohlenmonoxid wird als Teil heißer Gasmischungen abgegeben, weswegen es dazu neigt, solange aufzusteigen, bis es abkühlt. Im Gegensatz zu Kohlendioxid, das schwerer als Luft ist und sich deshalb am Boden sammelt.

Kohlenmonoxid kann bei jeder Verbrennung von Brennstoffen entstehen.

Die häufigsten Kohlenmonoxidquellen:

Die häufigsten Quellen für Kohlenmonoxid sind (fehlerhafte) Gasgeräte, die benutzt werden:

• Um zu heizen (Heizkessel, Durchlauferhitzer, Gasheizer, tragbare Brennstofföfen)
• Um zu kochen
  • In der anliegenden Garage laufende Fahrzeuge
• Zugesetzte Schornsteine, Rauchabzüge oder Kamine
  • Brennstoffbetriebene Werkzeuge
  • Das Benutzen von Kaminfeuer in geschlossenen Räumen

Der COA26 erkennt nur Kohlenmonoxid und KEINE weiteren Gase.

Anzeichen für eine Kohlenmonoxidvergiftung:

Anzeichen für eine Kohlenmonoxidvergiftung können sein: Schwindelgefühl, Müdigkeit, Schwächegefühl, Kopfschmerzen, Übelkeit, Erbrechen, Schläfrigkeit und Verwirrtheit.

Jeder Mensch reagiert anders auf die Wirkung von Kohlenmonoxid, allerdings sind sich die Fachleute darin einig, dass das höchste Risiko für schwere oder tödliche Folgen einer Kohlenmonoxidvergiftung für Kleinkinder, Schwangere und ihre Föten, ältere Personen sowie Personen mit Herz- oder Atemproblemen besteht. Ein/-e autorisierte/-r Installateur/-in muss jährlich eine Inspektion durchführen und Ihre Heizungsanlage, Ventile, Rauchabzüge und Kamine reinigen.

Wichtig:

• Dieser CO-Detektor ist kein Ersatz für Rauchmelder, Brandmelder oder andere Detektoren.
• Der CO-Detektor muss durch eine/-n Fachmann/-frau installiert werden.
• Dieser CO-Detektor kann Personen mit bestimmten Krankheiten nicht schützen.
  • Dieser CO-Detektor beugt u. U. chronischen gesundheitlichen Auswirkungen auf den Körper nicht vor.

• Dieser CO-Detektor ist weder ein Ersatz für eine ordnungsgemäße Installation und Benutzung und regelmäßige Wartung der Geräte für die Brennstoffverbrennung noch für eine ausreichende Belüftung der Räume, in denen diese Geräte benutzt werden.

• Wir empfehlen Ihnen einen wöchentlichen Test Ihres CO-Detektors mit Hilfe der TEST-Taste Ihres CO-Detektors.

• Der Alarmton dieses CO-Detektors ertönt nur dann, wenn sein Sensor Kohlenmonoxid erkennt. Mit anderen Worten kann es durchaus sein, dass an einer anderen Stelle im Raum Kohlenmonoxid vorhanden ist, ohne das ein Alarm ausgelöst wird.
• Wenn der Alarm jedoch ertönt, dann sind schädliche Kohlenmonoxidmengen vorhanden!

Kohlenmonoxid kann zum Tod führen!

CO-Konzentration	Zeitdauer des Einatmens und Symptome
50 ppm	Das ist die Höchstkonzentration, der ein gesunder Erwachsener 8 h lang widerstehen kann.
200 ppm	Nach 2 – 3 h: Leichte Kopfschmerzen, Schwächegefühl, Schwindelgefühl und Übelkeit.
400 ppm	Innerhalb 1 – 2 h: Kopfschmerzen im Stirnbereich; nach 3 h: Lebensgefahr.
800 ppm	Innerhalb 45 min: Schwindelgefühl, Übelkeit, Krämpfe; innerhalb 2 h: Bewusstseinsverlust; innerhalb 2 – 3 h: Tod.
1600 ppm	Innerhalb 20 min: Kopfschmerzen, Schwindelgefühl, Übelkeit; innerhalb 1 h: Tod.
3200 ppm	Innerhalb 5 – 10 min: Kopfschmerzen, Schwindelgefühl, Übelkeit; innerhalb 25 – 30 min: Tod.
6400 ppm	Innerhalb 1 – 2 min: Kopfschmerzen, Schwindelgefühl, Übelkeit; innerhalb 10 – 15 min: Tod.
12 800 ppm	Innerhalb 1 – 3 min: Tod.

Alarm

Wenn der Alarmton des CO-Detektors ertönt, dann ist sehr wahrscheinlich Kohlenmonoxid (CO) vorhanden, was fatale Folgen haben kann. Ignorieren Sie deshalb diesen Alarmton niemals.

Wenn der Alarm ausgelöst wird, dann blinkt die rote ALARM-LED 8 Mal schnell und es ertönen 8 kurze Pieptöne. Wenn die Kohlenmonoxidkonzentration unter 40 ppm fällt, dann wird der Alarm aufgehoben.

Was bei Ertönen des Alarms zu tun ist:

1. Öffnen Sie Türen und Fenster und begeben Sie sich umgehend nach draußen an die frische Luft. Überprüfen Sie, dass sich keine Personen mehr in dem Gebäude befinden.
2. Rufen Sie eine/-n Installateur/-in, damit er/sie das ordnungsgemäße Funktionieren und den Wartungszustand der Geräte für die Brennstoffverbrennung (gas- oder ölbetriebene Geräte) überprüfen und feststellen kann, ob sie die Ursache für den Kohlenmonoxidalarm sind.
3. Betreten Sie das Gebäude erst dann wieder, wenn die Ursache für den Kohlenmonoxidalarm behoben und das Gebäude ausreichend durchgelüftet wurde.

Der Alarmton kann durch Drücken der TEST-Taste (CO-Konzentration <150 ppm) 10 Minuten lang stummgeschaltet werden. Wenn die Kohlenmonoxidkonzentration fällt, dann verstummt der CO-Alarmton u. U. automatisch.

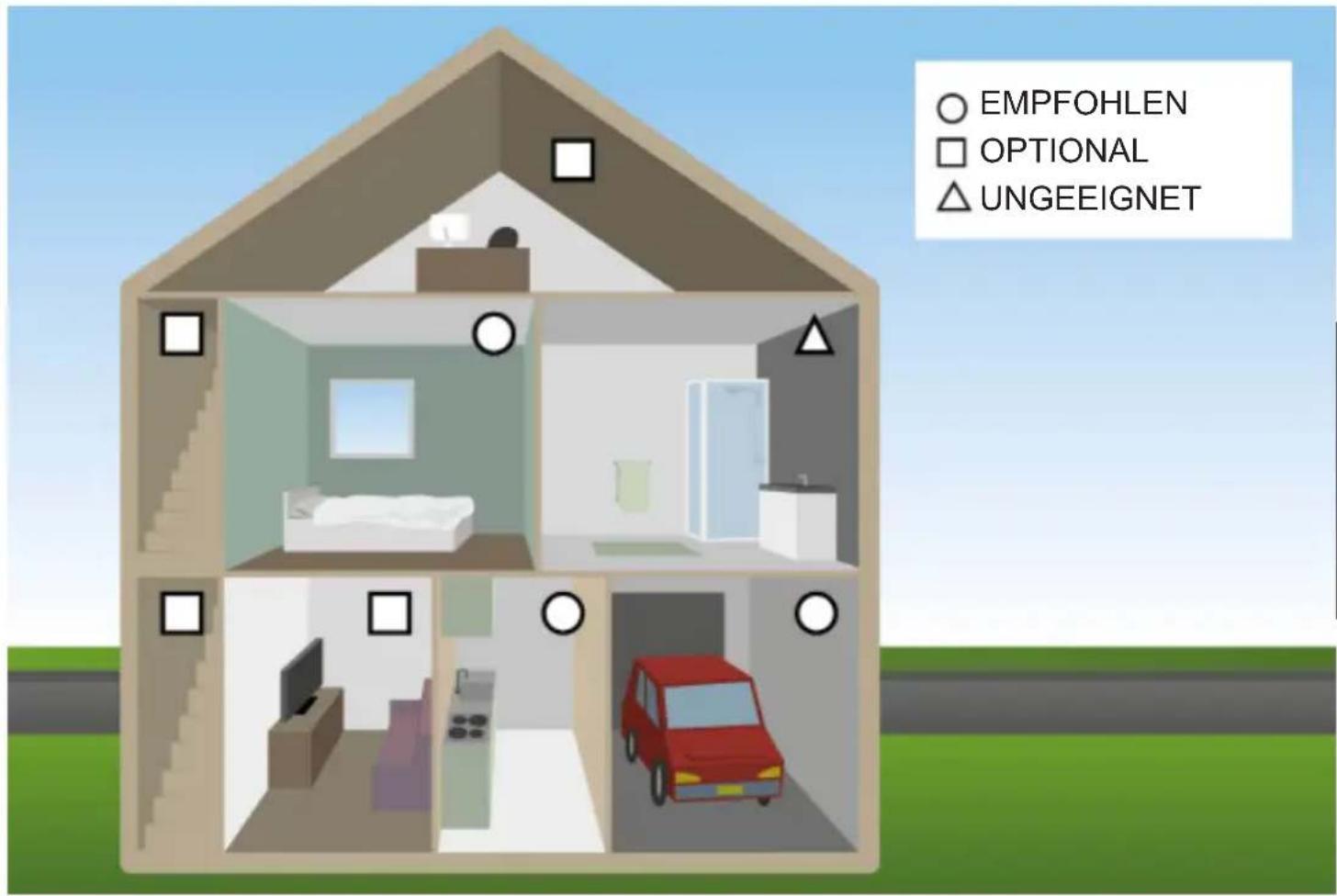

Empfohlene Installationsorte für Ihren COA26

Allgemein

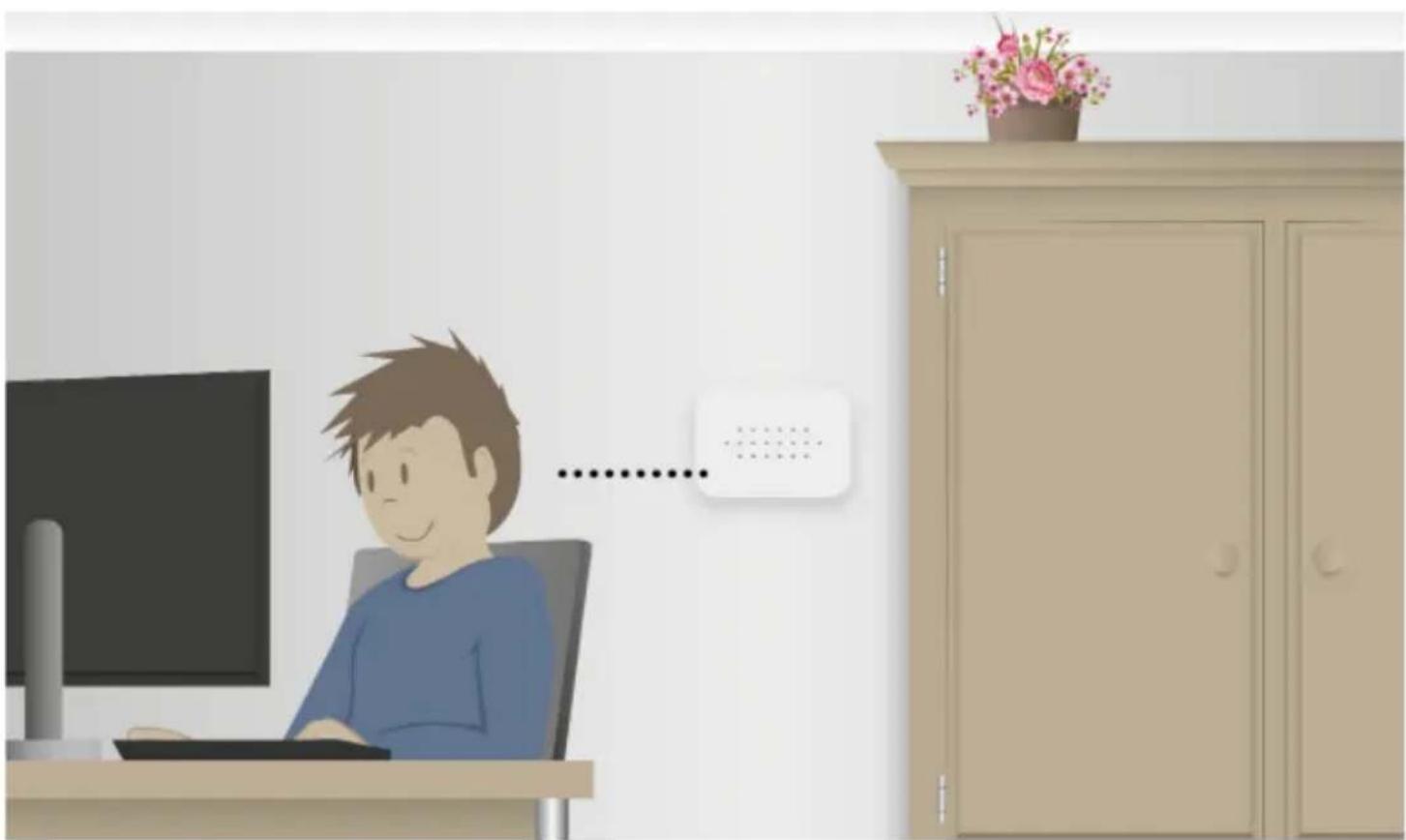

• Installieren Sie den CO-Detektor an einer Stelle, an der der CO-Alarm auch in den Schlafzimmern gehört werden kann.
• In Mehretagenhäusern ist es empfehlenswert, in jeder Etage einen CO-Detektor zu installieren.
• Installieren Sie den CO-Detektor an einer Stelle, an der die wöchentliche Überprüfung problemlos durchgeführt werden kann.

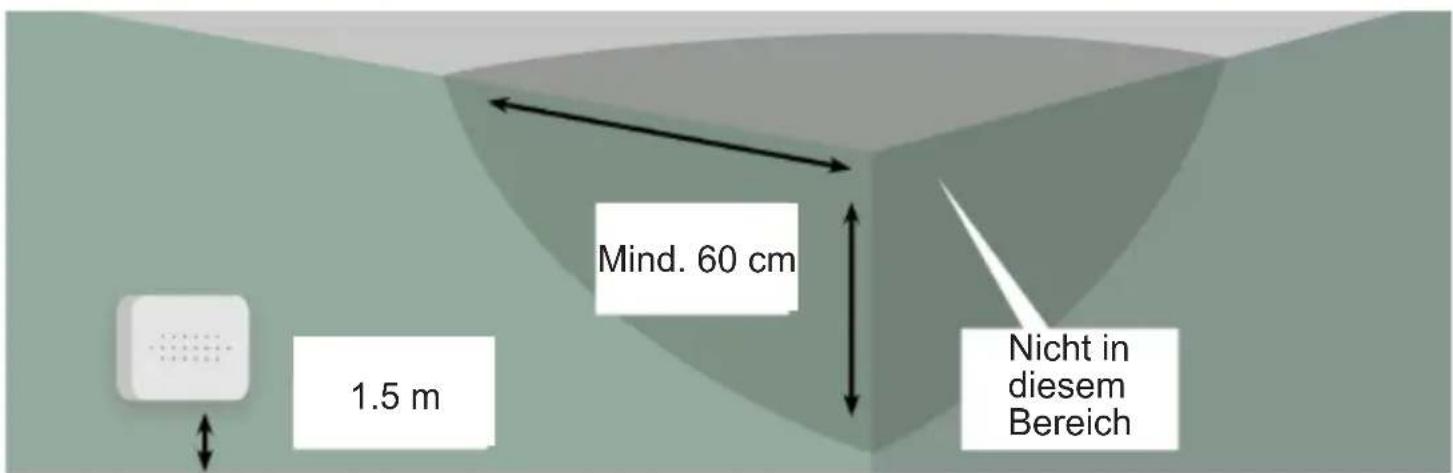

EMPFOHLEN OPTIONAL UNGEEIGNET

X X Nicht in diesem Bereich In der Nähe dieses Bereichs Mind. 90 cmMind. 90 cm

Mind. 60 cm 1.5 m Nicht in diesem Bereich

In Räumen ohne Geräte für die Brennstoffverbrennung

• Installieren Sie den CO-Detektor in Räumen ohne Geräte für die Brennstoffverbrennung vorzugsweise auf Kopfhöhe.
• Installieren Sie den CO-Detektor entfernt vom Dachfirst, von Ecken, gewölbten Decken und dem Vorderdach.
  • Installieren Sie den CO-Detektor 60 cm entfernt von umgebenden Wänden und Decken.

In Räumen mit Geräten für die Brennstoffverbrennung

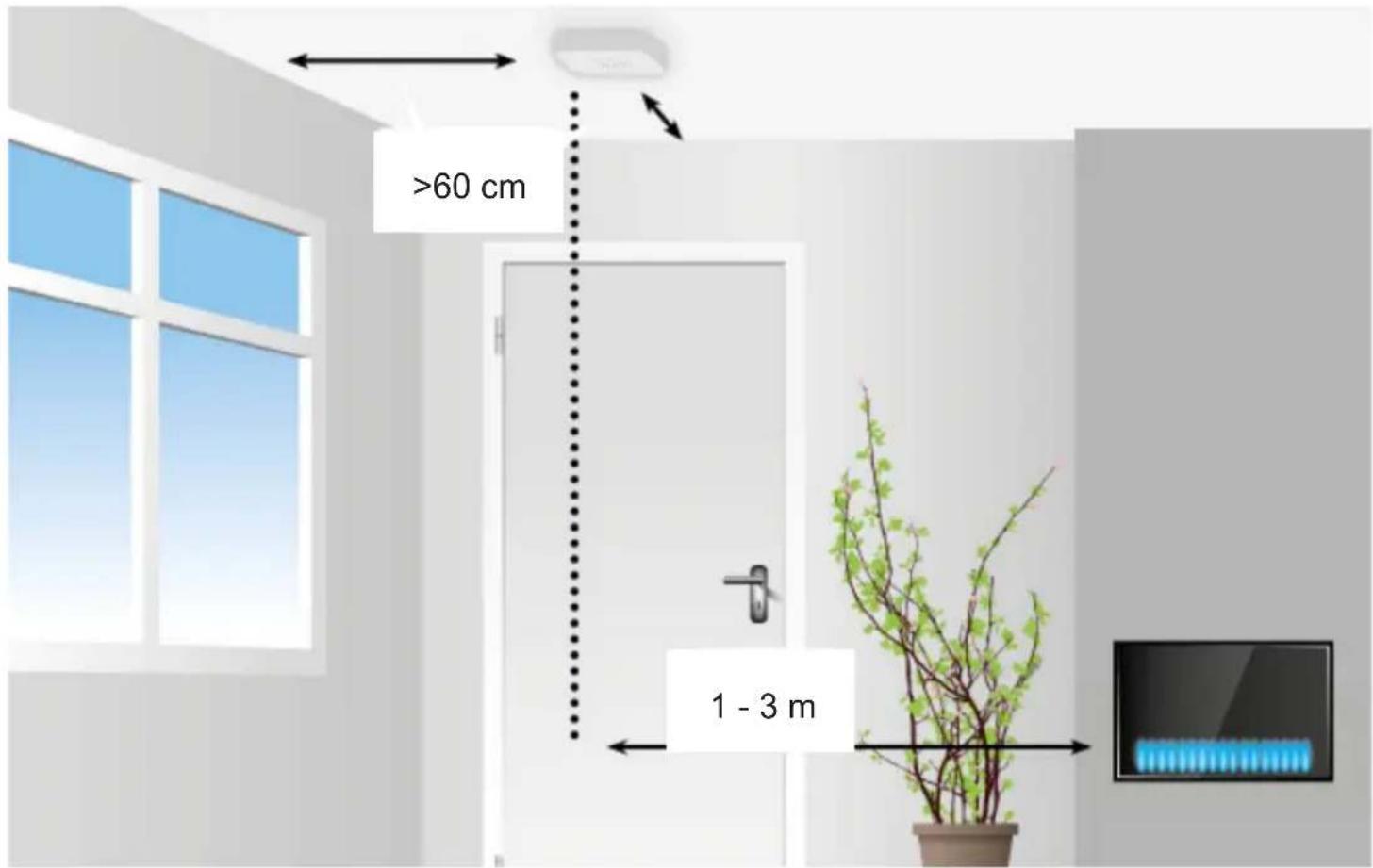

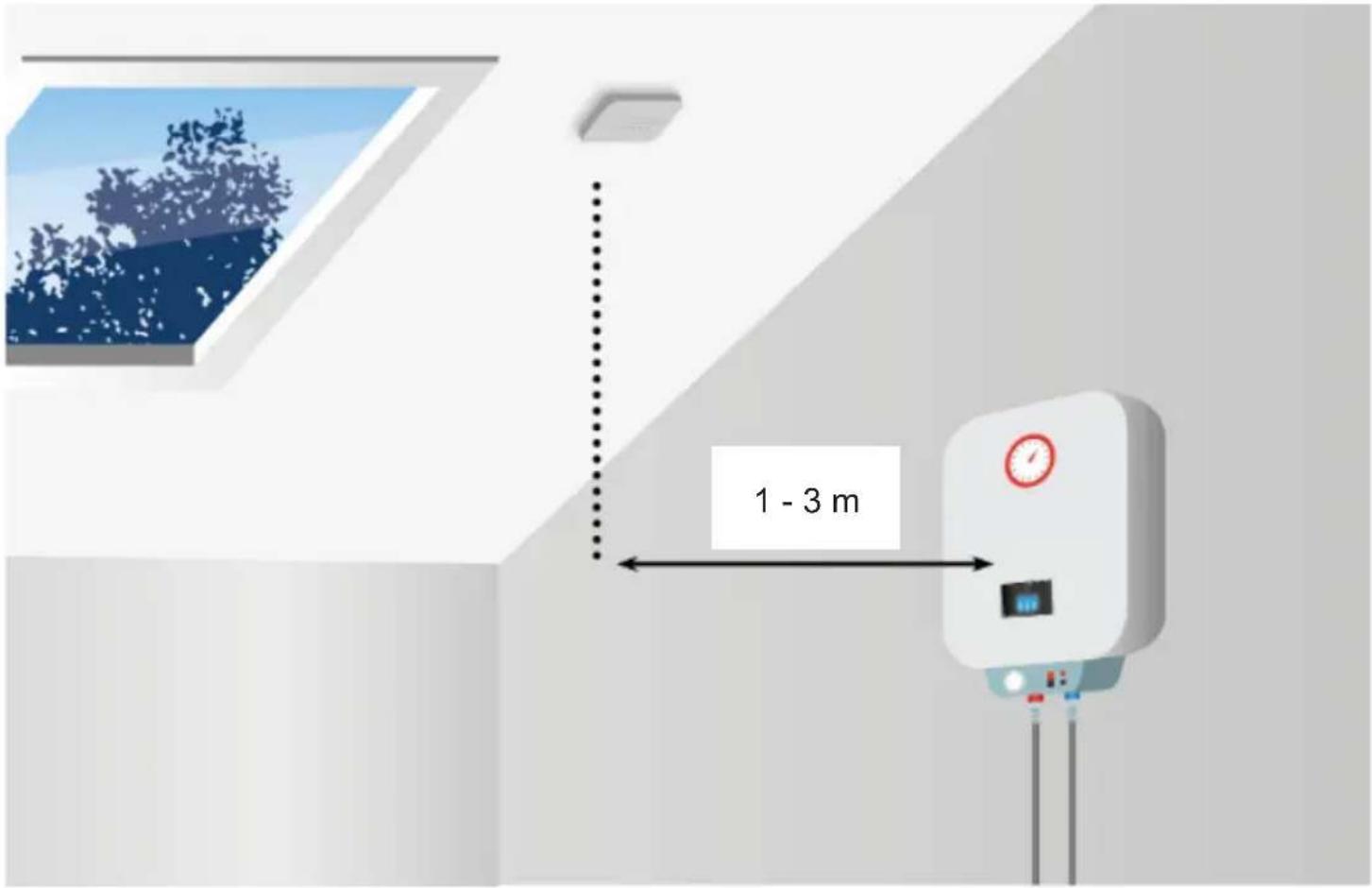

• Installieren Sie den CO-Detektor in 1 – 3 Meter Entfernung zum Gerät für die Brennstoffverbrennung.
- Installieren Sie den CO-Detektor entfernt vom Dachfirst, von Ecken, gewölbten Decken und dem Vorderdach.
- In kleinen Räumen (<4 m³) muss der CO-Detektor außerhalb dieses Raumes installiert werden.
- Installieren Sie den CO-Detektor 60 cm entfernt von umgebenden Wänden und Decken. In Räumen mit einem Gerät für die Brennstoffverbrennung kann der CO-Detektor sowohl an der Decke als auch an der Wand installiert werden.

>60 cm 1 - 3 m

1 - 3 m

In Schlafzimmern

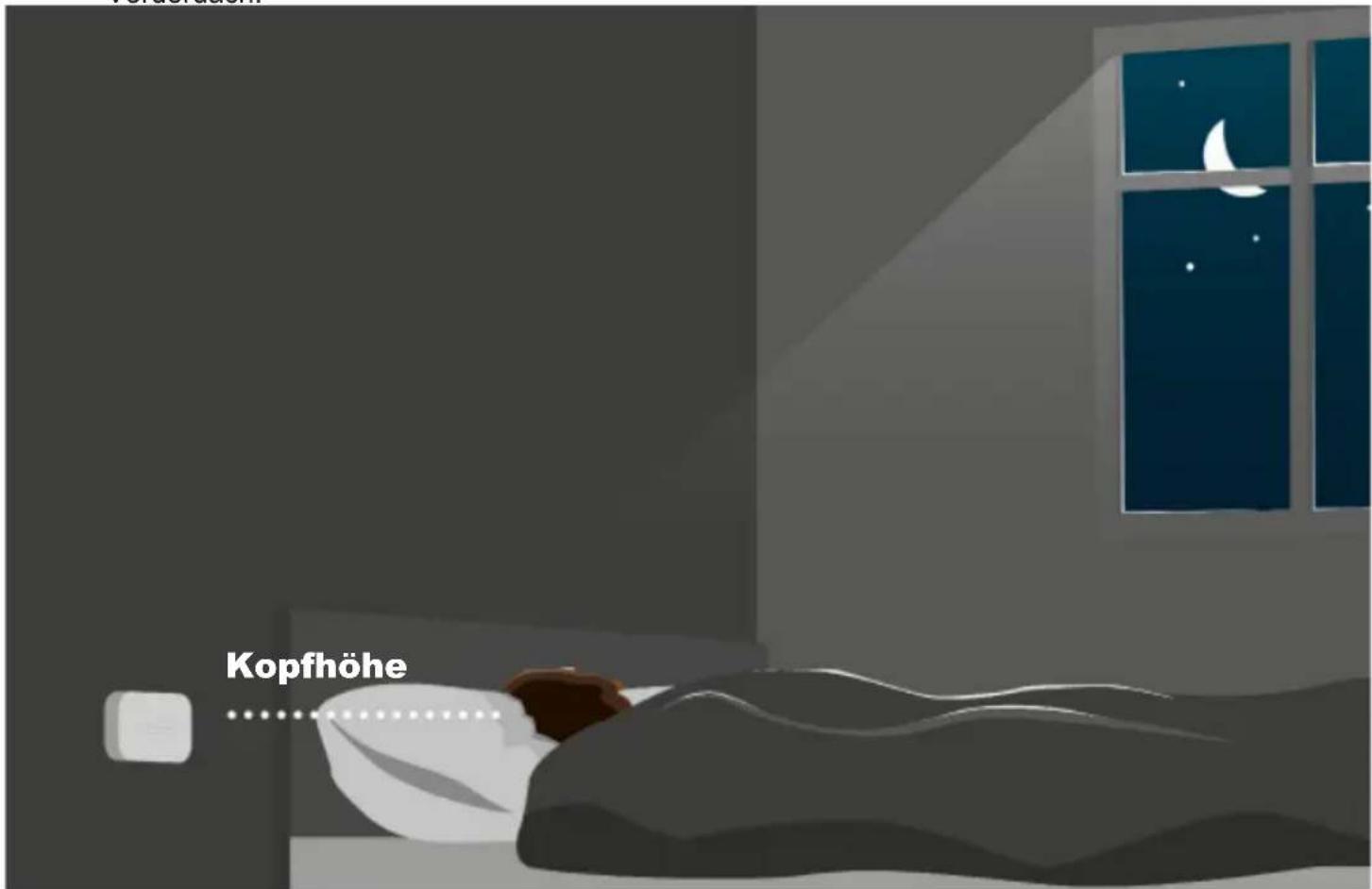

• Installieren Sie den CO-Detektor in Schlafzimmern in der Höhe, in der sich Ihr Kopf befindet, wenn Sie schlafen.
- Installieren Sie den CO-Detektor entfernt vom Dachfirst, von Ecken, gewölbten Decken und dem Vorderdach.

Kopfhöhe

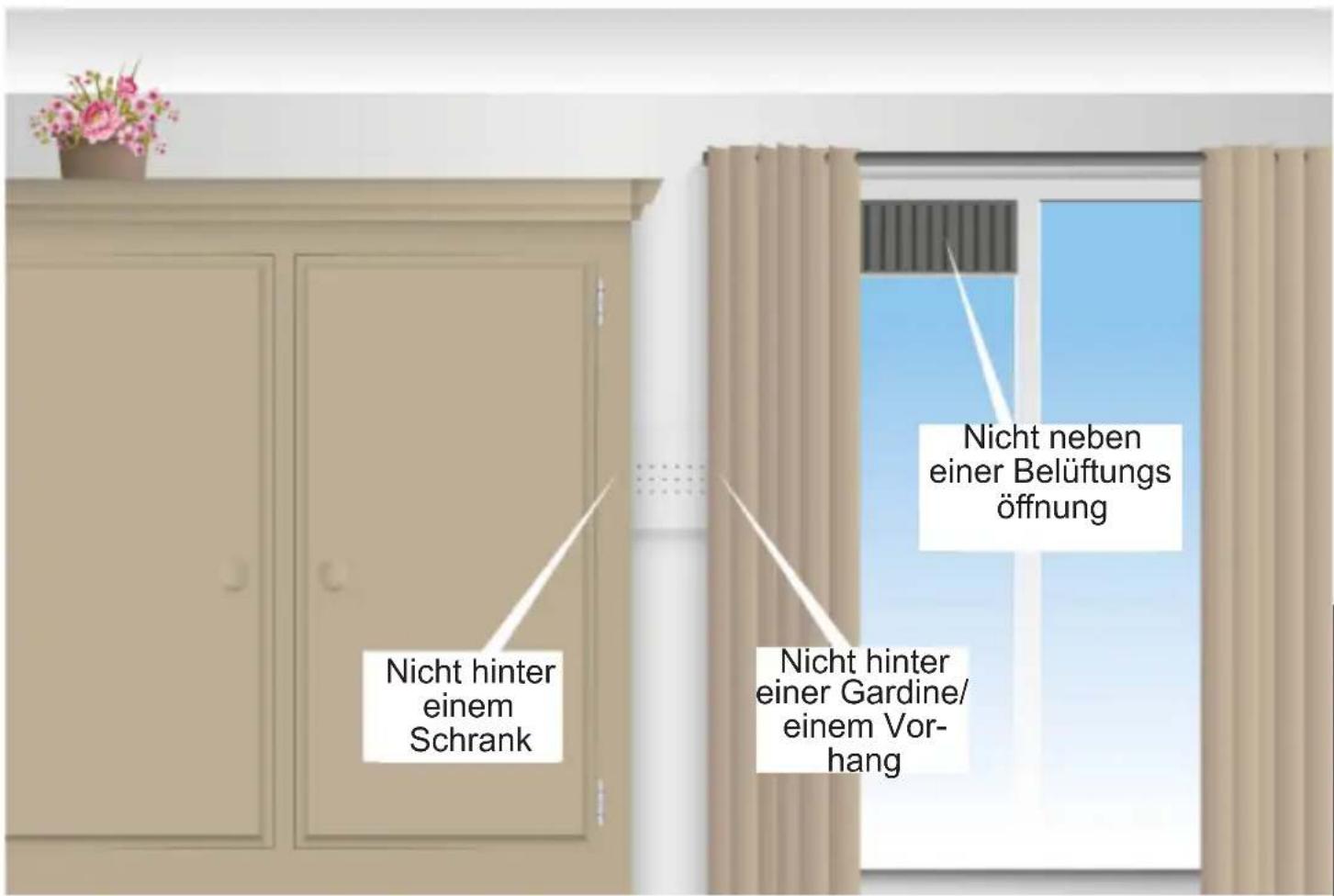

Nicht hinter einem Schrank Nicht hinter einer Gardine/einem Vorhang Nicht neben einer Belüftungs öffnung

NACHSTEHENDE STELLEN SIND FÜR DIE INSTALLATION ZU VERMEIDEN:

• Installieren Sie den CO-Detektor nicht in den durch Deckenventilatoren erzeugten Luftdurchwirbelungen.
  • Installieren Sie den CO-Detektor nicht in der Nähe von Öffnungen für die Frischluftzufuhr.
• Installieren Sie den CO-Detektor nicht in der Nähe von Fenstern und Türen, die ins Freie führen.
• Installieren Sie den CO-Detektor nicht in der Nähe extrem staubiger, schmutziger oder fettiger Bereiche wie beispielsweise Heizflächen < 4 ~m^3 oder Vorratskammern. Staub, Fett und Haushaltschemikalien können den Sensor beeinflussen.
• Installieren Sie den CO-Detektor mindestens 0,5 m von Gasentladungslampen (Halogen) entfernt, weil sie die CO-Detektorelektronik stören und dadurch Fehlalarme auslösen können.
• Installieren Sie den CO-Detektor nicht in feuchten Räumen oder Räumen mit hoher Luftfeuchtigkeit wie beispielsweise einem Badezimmer.
  • Installieren Sie den CO-Detektor niemals an Stellen mit Temperaturen niedriger als 0 °C oder höher als 45 °C.
• Installieren Sie den CO-Detektor niemals in Räumen mit einer relativen Luftfeuchtigkeit größer als 90 %.
• Installieren Sie den CO-Detektor niemals hinter Gardinen/Vorhängen oder Möbelstücken.

Das Kohlenmonoxid muss den Sensor erreichen können, damit sichergestellt ist, dass er die Kohlenmonoxidkonzentration ordnungsgemäß ermitteln kann.

• Installieren Sie den CO-Detektor niemals flach auf einem Tisch oder ähnlichen Oberflächen liegend.

- Installieren Sie den CO-Detektor niemals in Bereichen, in denen u. U. Spraydosen (Haarspray, Deo usw.) benutzt werden.

INSTALLATION:

1. Legen Sie die mitgelieferten Batterien im Batteriefach des CO-Detektors ein.

A. Drehen Sie den Sicherungsstift nach innen.
B. Legen Sie die drei Batterien der Größe AA ein.
(Energiereiche 1,5-V-Alkali-Mangan-Batterie der Größe AA (LR6))
C. Daraufhin leuchten kurz alle LEDs und ein kurzer Piepton ertönt.

1. Montieren Sie die Montageplatte an einer geeigneten Stelle.

2. Benutzen Sie hierfür die mitgelieferten Schrauben, und Wanddübel.

3. Führen Sie den ersten Funktionstest aus, indem Sie kurz auf die TEST-Taste drücken. Schlagen Sie hierfür auch unter dem Abschnitt „Funktionstest“ nach.

4. Der CO-Detektor ist nun betriebsbereit.

BETRIEB:

1. Alle 24 s leuchtet die grüne LED kurz, um Ihnen zu zeigen, dass der CO-Detektor in Betrieb ist.
2. Wenn alle 24 s ein kurzer Piepton ertönt und die gelbe FAULT-LED blinkt, dann sollten Sie die Batterien so schnell wie möglich ersetzen. Im Standby kann der CO-Detektor jetzt noch 30 Tage und im Alarmmodus 2 h lang betrieben werden.
3. Die nachstehende Tabelle zeigt Ihnen, wann der Alarm des CO-Detektors ertönt.

CO-Konzentration	KEIN ALARM für	ALARM für
33PPM 120 min. -
55PPM 60 min. 90 min.
110PPM 10 min. 40 min.
330PPM - 3 min.

(Im Einklang mit der Richtlinie EN50291.)
4. Wenn der Alarmton ertönt, dann verstummt er wieder, wenn die Kohlenmonoxidkonzentration an der Stelle des Detektors unter 40 ppm fällt.
5. Der Alarmton kann durch Drücken der TEST/MENÜ-Taste (CO-Konzentration <150 ppm) stummgeschaltet werden.
6. Der CO-Detektor führt alle 120 s automatisch einen Selbsttest durch.

FUNKTIONSTEST:

Wenn der CO-Detektor unter Normalbedingungen betrieben wird, dann sollte sein Sensor und seine Sirene mindestens einmal pro Monat getestet werden. Drücken Sie hierfür die TEST-Taste. Daraufhin leuchten die POWER-LED, die FAULT-LED und die ALARM-LED.

Anschließend ertönen drei Pieptöne und die rote ALARM-LED blinkt 3 Mal.

Wenn ein Sensorfehler erkannt wird, dann blinkt die gelbe FAULT-LED 2 Mal und es ertönen 2 Pieptöne.

Manchmal kann der CO-Alarm auch aufgrund von Einflüssen aus der Umgebung wie beispielsweise Rauch mit einer bestimmten Kohlenmonoxidkonzentration oder andere chemische Gase ausgelöst werden. Wenn die Kohlenmonoxidkonzentration geringer als 150 ppm ist, dann können Sie zum Stummschalten des CO-Alarms die TEST-Taste drücken. Daraufhin wird der CO-Alarm stummgeschaltet und der CO-Detektor setzt unmittelbar danach die CO-Erkennung fort.

Wenn die Kohlenmonoxidkonzentration jedoch höher als 150 ppm ist, dann kann der CO-Alarm nicht stummgeschaltet werden. Die rote ALARM-LED blinkt 8 Mal pro Sekunde und der Alarmton wird 5 Minuten lang stummgeschaltet. Wenn die Kohlenmonoxidkonzentration höher als 150 ppm ist, dann ertönt der Alarmton nach diesen 5 Minuten erneut.

LED-ANZEIGE:

Rote LED Alarm, Kohlenmonoxid erkannt

Gelbe LED Sensorfehler

Grüne LED Betrieb ohne Probleme; die LED blinkt alle 24 s

BATTERIERESTLADUNGSANZEIGE:

1. Alle 24 s wird die Batterierestladung automatisch ermittelt.
2. Die grüne POWER-LED blinkt solange alle 24 s, solange die Batteriespannung größer 3,5 V ist und zeigt Ihnen somit an, dass die Batteriekapazität ausreichend ist. Sobald die Batteriespannung unter 3,5 V fällt, ertönt ein Piepton und die gelbe LED blinkt kurz. Ersetzen Sie in diesem Fall die Batterien möglichst zeitnah.

Wenn angezeigt wird, dass die Batterien leer sind, dann müssen Sie sie so schnell wie möglich ersetzen. Ersetzen Sie sie mit energiereichen Alkali-Mangan-Batterien (3 x 1,5 V der Größe AA (LR6). Wiederaufladbare Batterien sind nicht geeignet.

Sowohl mit den mitgelieferten Batterien als auch mit den meisten der im Handel erhältlichen Markenbatterien beträgt die Betriebsdauer ca. 18 Monate, bevor die Batterien ersetzt werden müssen.

Gründe für SENSORFEHLER:

Sensorfehler können durch eine beschädigte Platine, einen defekten Sensor oder defekte elektronische Bauteile verursacht werden.

Durch chemische Gase verursache SENSORFEHLER:

Wenn ein Fehler aufgrund flüchtiger chemischer Gase wie beispielsweise Alkohol erkannt wird, dann können Sie diesen aufheben, indem Sie den CO-Detektor ausschalten und für 24 h an die frische Luft legen. Hierdurch regeneriert sich der Sensor wieder. Wenn der Sensorfehler nach 24 h nicht behoben ist, dann ist der Sensor defekt und muss ersetzt werden. Reparieren Sie den CO-Detektor nicht selbst, sondern lassen Sie ihn durch den Importeur reparieren.

Wenn die Sirene durch hohe Konzentrationen chemischer Gase verunreinigt und beschädigt wurde, dann kann der Sensor ebenfalls in Mitleidenschaft gezogen worden sein, was zu einem vorübergehenden Fehler oder einer dauerhaften Beschädigung führt. Wenn Sie ein chemisches Gas riechen und der CO-Alarm ausgelöst wird, dann kann dieses chemische Gas der Grund hierfür sein. Kohlenmonoxid ist ein farb- und geruchloses Gas. Chemische Gase hingegen besitzen einen Geruch.

Die nachstehenden Substanzen und Gase können zu Fehlalarmen und einer dauerhaften Beschädigung des CO-Detektors führen: Methan, Propan, Isobutan, Ethylen, Ethanol, Alkohol, Isopropanol, Benzen, Toluen, Säure, Ether, Wasserstoff, hepatische Gase, Schwefeldioxid, Aerosole, Treibgase, alkoholische Lösungen, Farben, Verdünner, Lösungsmittel, Bindemittel, Shampoo, Aftershavebalsam, Parfüm, KFZ-Abgase (Kaltstart) und bestimmte Reinigungsmittel.

BILDSCHIRM MELDUNGEN :

000 PPM

Standardanzeige Hohe CO-Konzentration >600PPM

Hco

Err

28°C

Fehlermeldung Temperaturanzeige

TEST

Funktionstestanzeige Ende Stußenschleibergs- aktiviert

dauer (Produkt ersetzen)

WARTUNG:

Bitte folgen Sie diesen einfachen Schritten, um Ihren CO-Detektor jederzeit einsatzbereit zu halten:

• Überprüfen Sie wöchentlich durch Drücken der TEST-Taste die ordnungsgemäße Funktion der Sirene.
• Reinigen Sie den CO-Detektor jeden Monat mit Hilfe eines Staubsaugers, einem weichen Tuch oder einer weichen Bürste, um übermäßigen Staub zu entfernen.
• Überprüfen Sie, ob die Batterien beschädigt, verbraucht oder korrodiert sind.
• Erklären Sie Kindern, dass sie nicht mit dem CO-Detektor spielen dürfen.
  • Vergewissern Sie sich, dass sich die Kinder den Gefahren einer Kohlenmonoxidvergiftung bewusst sind.
• Benutzen Sie für die Reinigung des CO-Detektors niemals Reinigungsmittel oder andere Lösungen.
• Benutzen Sie in der Nähe des CO-Detektors niemals Raumsprays, Haarsprays oder andere Aerosole.
• Bemalen Sie den CO-Detektor nicht. Die Farbe verschließt die Lufteinlassöffnungen, wodurch der Sensor dann nicht mehr in der Lage ist, Kohlenmonoxid zu erkennen.
• Demontieren, reparieren oder modifizieren Sie das Produkt zu Ihrer eigenen Sicherheit niemals selbst, weil das Risiko sehr hoch ist, dass es anschließend nicht mehr ordnungsgemäß oder zuverlässig funktioniert.

ERSETZEN DER BATTERIEN:

Entfernen Sie die Batteriefachabdeckung auf der Rückseite des Geräts, indem Sie die Batteriefachabdeckung herunterschieben, wodurch Sie Zugang zu den Batterien erhalten. Nehmen Sie die Batterien aus dem Gerät heraus und ersetzen Sie sie mit 3 neuen energiereichen 1,5-V-Alkali-Mangan-Batterien der Größe AA (LR6). Achten Sie beim Einsetzen der Batterien auf die im Batteriefach angezeigten Polaritäten. Benutzen Sie keine wiederaufladbaren Batterien.

ERSETZEN DES SENSORS:

Die Lebensdauer des CO-Sensors beträgt 10 Jahre. Nach 10 Jahren müssen Sie das gesamte Produkt ersetzen. Der Sensor allein ist nicht ersetzbar.

Wenn innerhalb dieser 10 Jahre die gelbe LED selbst nach einem Ersetzen der Batterien leuchtet, dann schlagen Sie unter den Kapiteln „Gründe für SENSORFEHLER“ und „Durch chemische Gase verursache SENSORFEHLER“ nach.

Wenn die rote LED leuchtet, die gelbe FAULT-LED 3 x blinkt, 3 Pieptöne ertönen und auf dem Display End angezeigt wird, dann muss das gesamte Produkt ersetzt werden.

TECHNISCHE DATEN:

Stromversorgung: 3 x LR6, 1,5 V AA Alkaline-Hochenergiebatterien

Empfindlichkeiten und Auslöszeiten: 33 ppm, Alarm wird innerhalb von 120 Minuten nicht aktiviert

55 ppm, Alarm wird innerhalb von 60-90 Minuten aktiviert

110 ppm, Alarm wird innerhalb von 10-40 Minuten aktiviert

330 ppm, Alarm wird innerhalb von 3 Minuten aktiviert

Standby-Leistungsaufnahme: <35μA

Standby-Leistungsaufnahme: <85mA

Sirenenschalldruck: >85 dB (3 m Abstand)

Während des Betriebs: 0\~45°C, 0\~90% Luftfeuchtigkeit

Typ: Typ B (ungeprüfter Ausgang)

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung finden Sie auf unserer Webseite unter http://DOC.hesdo.com/COA26-DOC.pdf.
