BEDIENUNGSANLEITUNG M3 NUMARK

Herzlichen Glückwunsch zum Kauf des professionellen M3 2-Kanalmischpults. Hier einige Eigenschaften, die Sie an Ihrm M3 zu schätzen lernen werden:

2 Line-Eingänge, um CD-Spieler, Sampler oder andere Line-Levelgeräte anzuschreiben
2umschaltbare Phono-/Line-Eingänge
3-Band EQ auf jedem Eingangskanal
3 EQ-Killschalter pro Kanal
1 Mikrofoneingang mit Gain- und Tonsteuerung
1 Kopfhorerausgang mit Cue-Blendregler
Professioneller Crossfader mit Neigungseinstellung und umgehrter Kanalzuordnung
- Master- & Aufnahmeausgabe

Wir hoffen, dass Ihnen der M3 über weitere Jahre hinweg Freude bereitet.

Hochachtungsvoll,

Die Leute von Numark

INHALT DER VERPACKUNG

M3
- AC Netzteil
- Kurzanleitung
Broschüre mit den Sicherheits- und Garantierichtlinien

REGISTRIERUNG

Registrieren Sie ihren M3itte auf http://www.numark.de. Dadurch geben Sie uns die Moglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu halten und Ihnen bei möglichen Problemen den bestmöglichen technischen Support zu bieten.

GRUNDREGELN

Überprüfen Sie, dass sich alle auf der Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.

1. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.
2. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.
3. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf
4. Achten Sie darauf, dass alle Geräte ausgeschelt sind und dass alle Fader und Gain Regler Ihres Mixers auf dem niedrigsten Wert stehen.
5. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.
6. Schlieben Sie die Stereo Ausgabe an Verstärker, Kassettendecks oder andere Audiogeräte an.
7. Schlieben Sie alle Geräte an den Stromkreis an.
8. Schalten Sie die Geräte in der folgenden Reihenfolge ein:

Audio Eingangsquellen (z.B. Turntables, CD Player, usw.)
- Mixer
Zuletzt Verstärker und Ausgangsgeräte

1. Schalten Sie Ihr System IMMER in genau der umgekehnten Reihenfolge aus, indem Sie:

Zuerst Veränderer
Dann den Mixer
- Und am Schluss die Eingangsquellen ausschalten

ANSCHLUSSDIAGRAMM

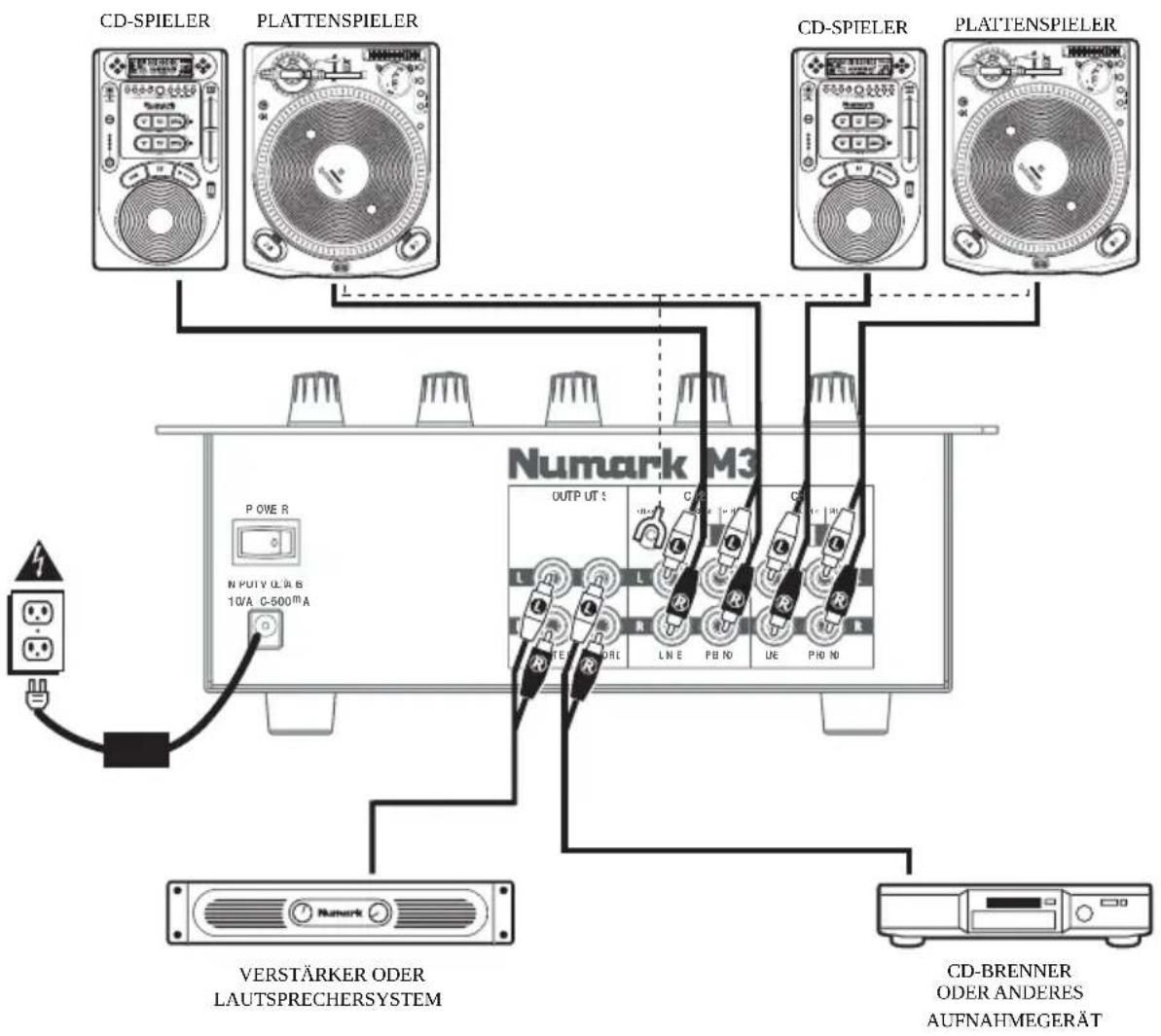

Bitte beachten: An die Kanale 1 & 2 konnen Line-Levelgeräte (z.B. CD-Spieler, Sampler, Line-Levelplattenspieler) über die PHONO-Eingänge angeschlossen werden, so lange der entsprechende AUX LINE / PHONO-Schalter auf AUX LINE staat.

GERÄTERÜCKSEITE

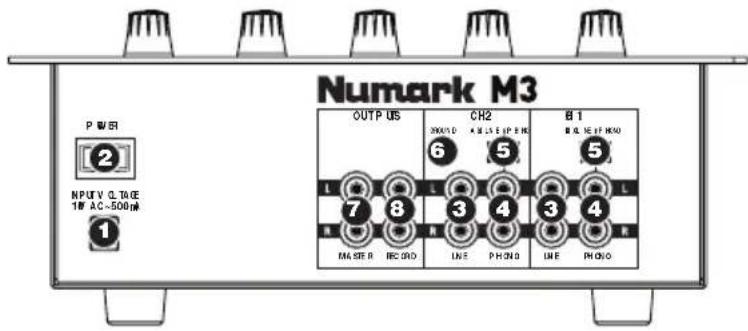

1. NETZANSCHLUSS - Schlieben Sie das Mischpult mit dem beigelegten Netzadapter an eine Steckdose an. Bei ausgeschalteten Gerät zunachst das Netzkabel in das Mischpult, dann in die Steckdose stecken.

Hinweis: Das Mischpult sollte nur mit dem beigelegten Wechselstromkabel betreiben werden. Der Gebrauch eines inkompatiblen Netzkabels konnte zur Beschädigung des Geräts führen.

1. EIN-/AUSSCHALTER - Hier kann das Mischpult ein- und ausgeschaltet werden. Das Mischpult solle dann eingeschaltet werden, sobald alle Eingabegeräte angeschlossen sind - erst dann die Verstärker einschalten. Die Verstärker sollen immer vor dem Mischpult ausgeschaltet werden.
2. LINE-EINGÄNGE (RCA) - An diese Eingänge können Line-Levelgeräte wie CD-Spieler, Sampler oder Audiogeräte angeschlossen werden.
3. PHONO-EINGÄNGE (RCA) - Sie können ihre Audioquellen mit gebrächlichen RCA-Kabeln an diese Eingänge anschließen. Diese Eingänge können sowohl für den Empfang von Line- als auch von Phono-Signalen verwendet werden. (Siehe Abschnitt 5 unter.)
4. AUX-LINE-/ PHONOSCHALTER - Dieser Kippschalter sollte sich, entsprechend der an die jeweiligen PHONO-Eingänge angeschlossenen Geräte, in der richtigen Position befinden. Falls Phono-Level Plattenspieler verwendet werden, sollte der Schalter auf "PHONO" stehen, um die für Phono-Levelsignale notwendige, zusätzliche Verständung zu erzeugen. Falls Sie ein Line-Levelgerät wie einen CD-Spieler oder Sampler benutzen, stellen Sie den Schalter auf "AUX LINE."
5. ERDUNG - Falls Sie Phono-Level Plattenspieler mit einem Erdungskabel verwenden, schreiben Sie das Erdungskabel an diese Anschlüsse an. Falls ein niedriges Brummen oder Summen auftritt, kann dies bedeuten, dass ihre Plattenspieler nicht geerdet sind.

Hinweis: Bei einigen Plattenspielermodellen ist das Erdungskabel in den RCA-Anschluss eingebaut, in diesen Fällen an die Erdung kein Kabel angeschlossen werden.

1. MAsterausgang (RCA) - Mit einem gebrachtechen RCA-Kabel kann an diesen Ausgang ein Lautspeicher- oder Verstärkersystem angeschlossen werden. Die Lautstärke diese Ausgangs wird über den MASTER-Drehregler auf der Oberseite des Geräts gesteuet.
2. AUFNAHMEAUSGANG (RCA) - Mit einem gebrachte RCA-Kabel kann dieser Ausgang an ein Aufnahmegerät wie einen CD-Recorder oder ein Bandaufnahmegerät angeschlossen werden. Der Ausgabepegel ist von den Pre-Masterpegeln abhängig.

GERÄTEVORDERSEITE

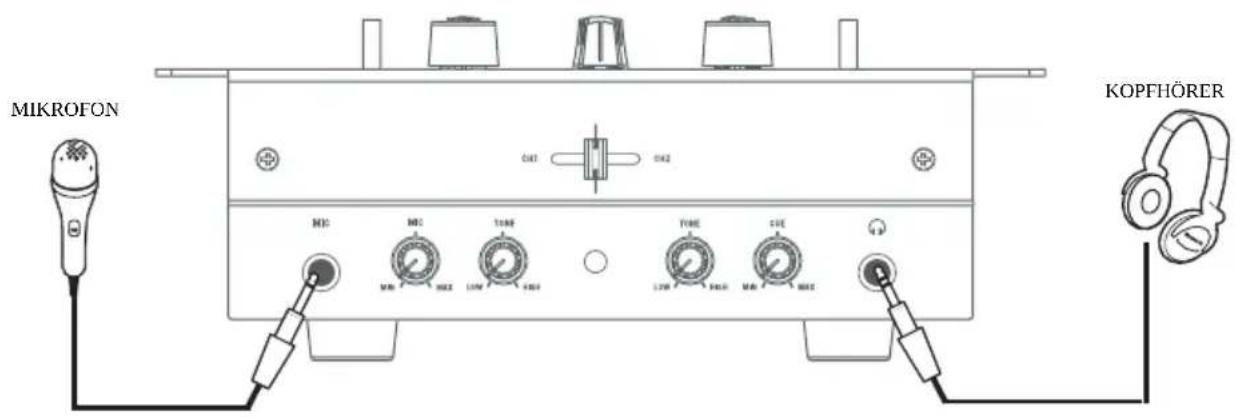

1. KOPFHÖRERAUSGANG SchlieBen Sie ihre -Kopfhörer für das Cueing und zum Abhoren des Mixes hier an. Die Steuerelemente für die Kopfhörerausgabe befinden sich auf der Oberseite des Geräts.
2. CUE-LAUTSTARKE - Dient zur Einstellung des Kopfhörerlaufstarkepegels.
3. CUE-TON - Dienst zur Einstellung des Kopfhörtorensignals. Dreht man den Regler nach links, werden die Bassfrequenzen, bei Rechtsdrehung die Hochfrequenzen hervorgehoben.
4. CUE-SCHIEBERGLER - Dienst zum Abhoren der Kanäle 1 und 2. Wird der Regler nach links geschoben, kann Kanal 1 abgehört werden, wird der Regler nach links geschoben, Kanal 2.
5. MIKROFONEINGANG - Dient zum Anschluss eines 14 -Mikrofons.
6. MIKROFONLAUTSTARKE - Dient zur Einstellung des Audiogels des Mikrofonsignals.
7. MIKROFONTON - Dienz zur Einstellung des Tons des Mikrofonsignals. Dreht man den Regler nach links, werden die Bassfrequenzen, bei Rechtsdrehung die Hochfrequenzen hervorgoben.

Hinweis: Falls bei Verwendung des Mikrofons mit hoher Lautstärke Rückkopplung entstehen, vermindern Sie die Hochfrequenzen, indem Sie den Regler nach links drehen.

GERÄTEOBERFLÄCHE

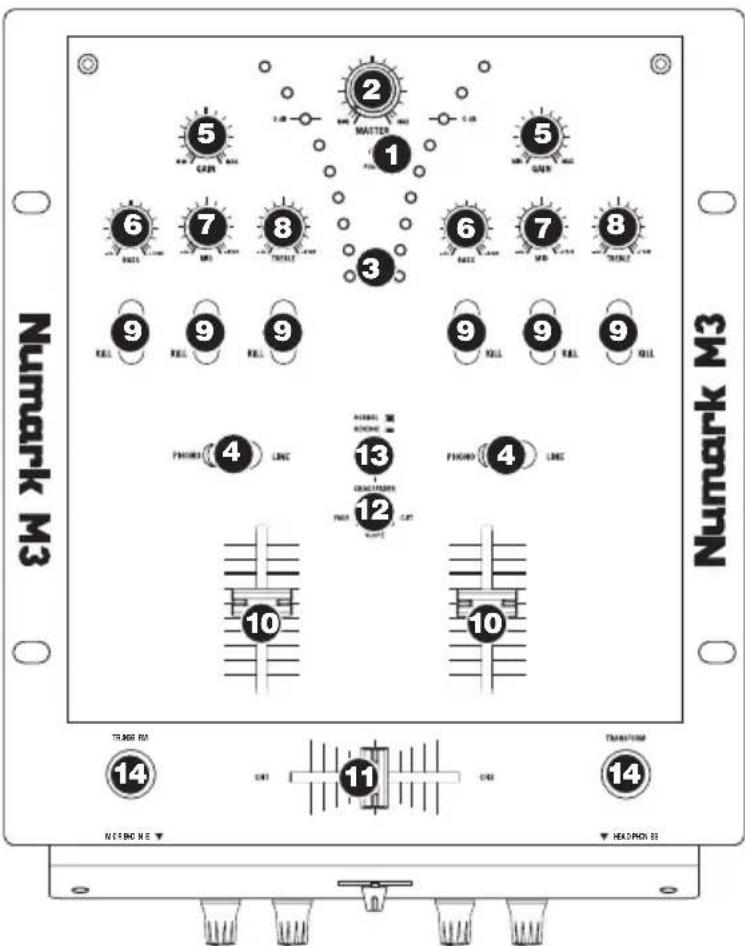

1. EIN/AUS LED - Leuchtet auf, wenn das Mischpult eingeschaltet ist.
2. MASTER-FADER - Dient zur Einstellung der Lautstärke des Mixes.
3. STEREOPEGELANZEIGE - Dienzt zur Kontrolle des Audiogels des Mixes.
4. EINGABEWAHL - Dienz zur Auswahld der Eingabequelle, die an den jeweiligen Kanal weitergeleitet werden soll. Die Eingangsbuchsen befinden sich auf der Geraterückseite.
5. KANAL-GAIN - Dienst zur Einstellung des Audio-Gain-Pegels, des Pre-Faders und des Pre-EQ.
6. KANAL-BASSE - Dient der Einstellung der Bassfrequenzen des jeweiligen Kanals.
7. KANAL-MITTEN - Dienst zur Einstellung der Mittelfrequenzenden jeweiligen Kanals.
8. KANAL-HÖHEN - Dienst zur Einstellung der Hochfrequenzenden des jeweiligen Kanals.
9. EQ-KILLSCHALTER - Unterrückt die Basse, Mitten oder Höhen des jeweiligen Kanals.
10. KANAL-FADER - Dient zur Einstellung des Audiogels des jeweiligen Kanals.
11. CROSSFADER - Audiüberblendung zwischen den Kanalen 1 und 2. Wird der Crossfader nach links geschoben, wird Kanal 1 abgespielt. Bewegt man den Crossfader nach rechts, hört man Kanal 2.

Hinweis: Der Crossfader kann im Falle von Abnutzung leicht vom Benutzer ausgewechselt werden. Dazu wird einfach die Abdeckung abgenommen, dann die Befestigungsschrauben des Faders entfernen. Der Fader sollte nur mit einem vom Numark-Fachhändler authorisierten Ersatzteil ersetzt werden.

1. CROSSFAER (CF)-NEIGUNG - Dient zur Einstellung des Neigungswinkels des Crossfaders. Für ein weiches Überblenden (Mixing) Schalter nach links stellen oder nach rechts für einen scharfen Schnitt (Scratching).
2. CROSSFADER (CF)-MODUS - Durch Drücken dieser Taste wird die Zuordnung des Crossfaders zwischen Kanal 1 und 2 geändert.
3. TRANSFORM-TASTE - Spielt nur Audio des jeweiligen Kanals ab, wenn die Taste gedrückt wird. Bei Loslassen der Taste wird der vorherige Mix abgespielrt.

SPECIFICATIONS

Frequency response

Line: 20-20KHz +/-0.5dB
