BEDIENUNGSANLEITUNG M4 NUMARK

Herzlichen Glückwunsch zum Kauf eines M4 professionellen 3-Kanal-Mischpults. Hier sind einige der Eigenschaften, die Sie am M4 lieben werden:

• 2 Phono-Eingänge (mit "phono defeat switch") und 4 Line-Eingänge
  ■ Mikrophoneingang mit 2-Band-Equalizer
  ■ Sanfter, digitaler Crossfader mit Umkehrschalter und Rotary-Slope-Steuerung
• Vorausschauende Spitzenbeschränkung für Kopfhörer- und Master-Ausgänge
  ■ 3-Band Equalizer mit Rotary Kill- und Gain-Reglern auf jedem Kanal

Wir hoffen, dass Ihnen das M4 über viele Jahre hinweg Freude macht.

Hochachtungsvoll,

Die Leute von Numark

INHALT DER VERPACKUNG

M4
■ AC Netzteil
- Kurzanleitung
- Broschüre mit den Sicherheits- und Garantierichtlinien

REGISTRIERUNG

Registrieren Sie Ihren M4 bitte auf http://www.numark.de. Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und Ihnen bei möglichen Problemen den bestmöglichen technischen Support zu bieten.

GRUNDREGELN

1. Überprüfen Sie, dass sich alle auf der Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.
2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.
3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf
5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem niedrigsten Wert stehen.
6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.
7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.
8. Schließen Sie alle Geräte an den Stromkreis an.
9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:

• Audio Eingangsquellen (z.B. Turntables, CD Player, usw.)
- Mixer
• Zuletzt Verstärker und Ausgangsgeräte

1. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:

• Zuerst Verstärker

- Dann den Mixer

- Und am Schluss die Eingangsquellen ausschalten

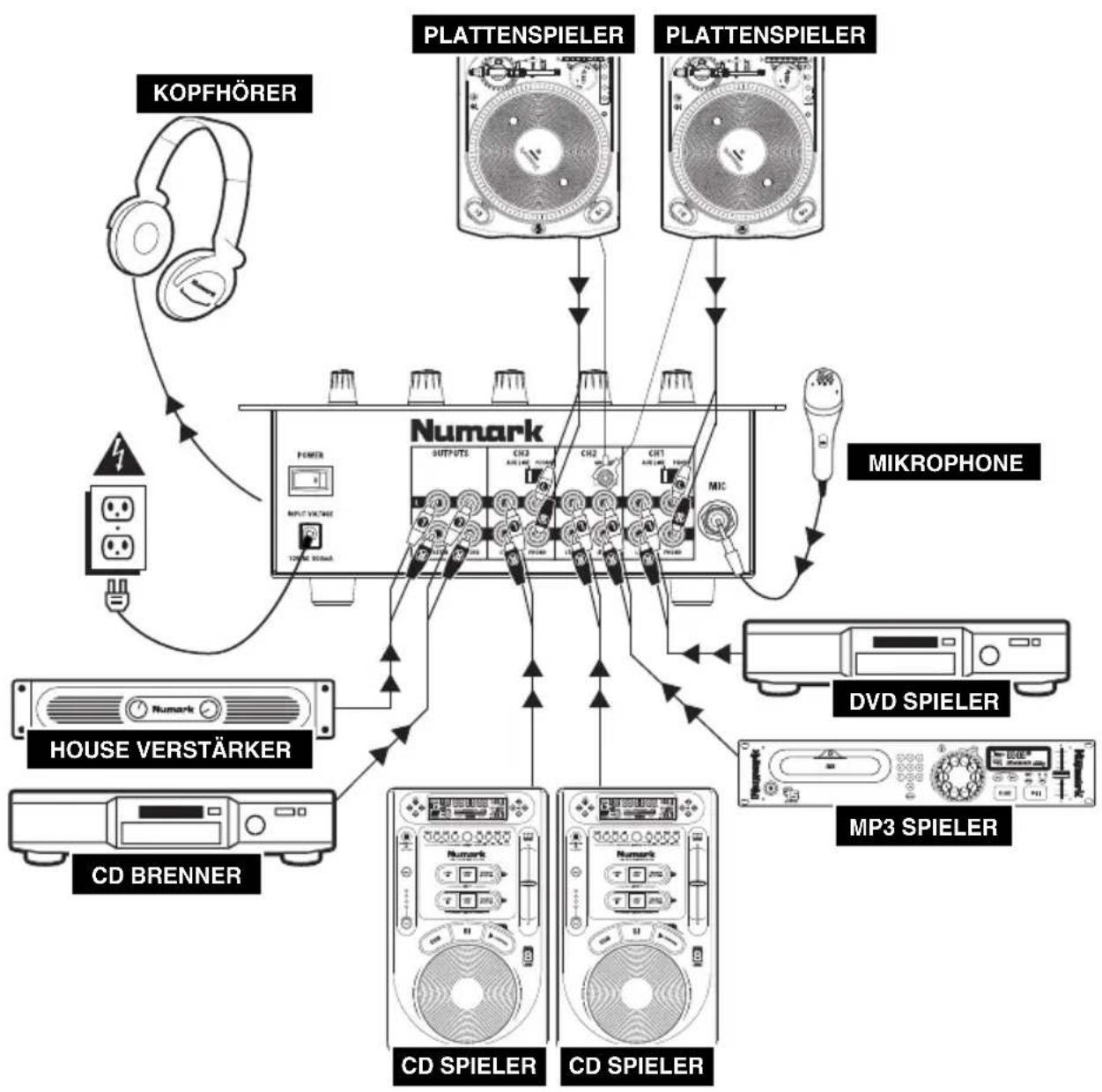

ANSCHLUSSÜBERSICHT

ÜBERSICHT ÜBER DIE RÜCKSEITE

Numark OUTPUTS CH3 AUX LINCH NO CH2 CH1 AUX LINCH NO MIC POWER 2 INPUT VOLTAGE 1 10V AC 500mA R MASTER RECORD LINE PHONO LINE B LINE A LINE PHONO 9 7 8 7

1. AC IN – Verwenden Sie das beiliegende Netzteil, um den Mixer mit einer Steckdose zu verbinden. Verbinden Sie, während das Gerät ausgeschaltet ist, das Netzteil zuerst mit dem Mixer und stellen Sie erst dann die Verbindung zur Steckdose her.
   Hinweis: Dieser Mixer funktioniert ausschließlich mit dem mitgelieferten Netzteil. Die Verwendung eines falschen Netzteils führt zu Beschädigungen am Gerät.
2. POWER SCHALTER – Mit diesem Schalter können Sie den Mixer einschalten, nachdem alle Kabelverbindungen vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten. Schalten Sie den Mixer vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor Sie den Mixer ausschalten.
3. MASTER AUSGANG (RCA) – Verbinden Sie diesen Ausgang mit einem PA System, Aktivmonitoren oder einer HiFi Anlage. Die Lautstärke dieses Ausgangs wird mit dem MASTER Regler auf der Mixer Vorderseite geregelt.
4. RECORD AUSGANG (RCA) – Verwenden Sie ein normales RCA Kabel, um diesen Record Ausgang mit einem Aufnahmegerät, wie einem CD Brenner oder einem Tape Deck zu verbinden. Die Lautstärke dieses Ausgangs wird durch die Pre-Master Pegel bestimmt.
5. LINE | PHONO EINGÄNGE (RCA) – Schließen Sie an diese Eingänge Ihre Audioquellen an. An diese Eingänge können Sie Geräte mit Linepegel und Phonopegel anschließen. (Siehe Abschnitt 7.)
6. LINE EINGÄNGE (RCA) – Schließen Sie hier Geräte mit Linepegelsignalen, wie CD Player, Sampler oder Audio Interfaces, an.
7. LINE | PHONO SCHALTER – Abhängig davon, welches Gerät Sie an die LINE | PHONO EINGÄNGE angeschlossen haben, müssen Sie diesen Schalter in die richtige Position setzen. Falls Sie Turntables mit Phonopegel anschließen, bringen Sie diesen Schalter in die „PHONO“ Position, um das Phono Signal zusätzlich zu verstärken, Bei der Verwendung eines Gerätes mit Linepegel, wie einem CD Player, wählen Sie die „AUX LINE“ Position.
8. GROUNDING TERMINAL – Bei der Verwendung von Phono Pegel Turntables mit einem Massekabel müssen Sie dieses an diese Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen hören, sind Ihre Turntables möglicherweise nicht geerdet.
   Hinweis: Bei einigen Turntables ist die Masseverbindung in die Chinch (RCA) Verbindung integriert – bei diesen Geräten benötigen Sie dann keine zusätzliche Masseverbindung.
9. MIC EINGANG – Verbinden Sie Ihr Mikrofon mit einem 6,3 mm Klinkenkabel mit diesem Eingang. Die Regler für das Mikrofon befinden sich auf der Oberseite des Mixers.

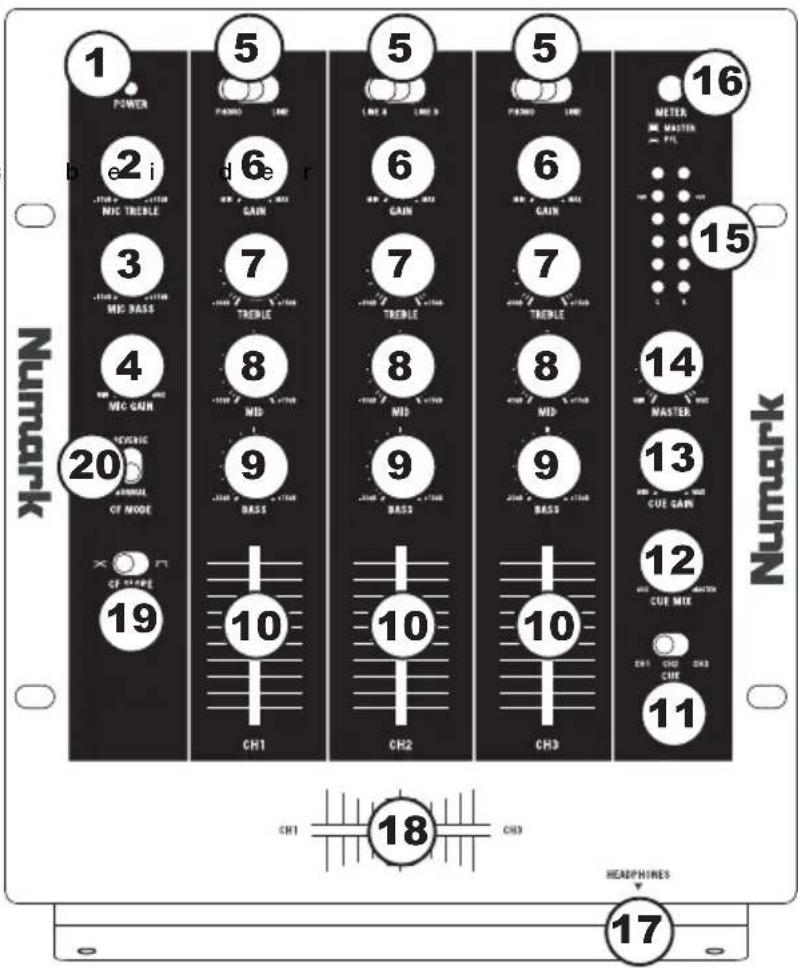

ÜBERSICHT ÜBER DIE OBERSEITE

1. EIN/AUS LED – Leuchtet auf, wenn das Mischpult eingeschaltet ist.
2. MIC TREBLE – Stellt die Höhen für den Mikrofonkanal ein.

Tipp: Falls es Verwendung des Mikrofons zu Rückkopplungen kommt, vermindern Sie die hohen Frequenzen mit diesem Regler.

1. MIC BASS – Stellt die Bässe für den Mirofonkanal ein.
2. MIC GAIN – Stellt die Lautstärke des Mikrofonkanals ein.
3. EINGABEWAL – Zur Auswahl der Eingabequelle, die and den entsprechenden Kanal geleitet wird. Die Eingangsbuchsen befinden sich auf der Rückseite des Geräts.
4. KANAL-GAIN – Justiert die Audio Pre-Fader und Pre-EQ Pegel im entsprechenden Kanal ein.
5. KANAL-HÖHEN – Stellt die Höhen des Signals im entsprechenden Kanal ein.
6. KANAL-MITTEN – Stellt die Mitten des Signals im entsprechenden Kanal ein.

7. KANAL-BÄSSE – Stellt die Bässe des Signals im entsprechenden Kanal ein.

8. KANAL-FADER – Bestimmt den Audiopegel, der zum Program Mix gesendet wird.

9. CUE-MODUSWAHL – Hier kann gewählt werden, welches Audiosignal zum Kopfhörer geschickt werden soll. Um die Kanäle 1, 2 oder 3 zu hören, auf "CH1," "CH2" oder "CH3" stellen.
10. CUE-BLEND – Drehen dieses Reglers führt zum Mixen des Cue-Kanals und des Programm-Mixes im Kopfhörer. Wird der Regler ganz nach links verschoben, werden nur die Kanäle, die an den Cue-Kanal geschickt, im Gegensatz ganz nach rechts geschoben wird nur der Programm-Mix gehört.
11. CUE-GAIN – Stellt die Lautstärke des Kopfhörerausgangs ein.
12. MASTER – Steuert die Ausgangslautstärke des Program Mixes.
13. STEREOPEGELANZEIGE – Dient zur Kontrolle des Audiopegels des Mixes.
14. MESSANZEIGE-ZUORDNUNG – Hier wird entschieden, ob Audiosignale des Programm-Mixes oder des Cue-Kanals an die STEREOPEGELANZEIGE geleitet werden.
15. KOPFHÖRER – Schließen Sie hier Ihren Kopfhörer mit 6,3 mm Klinkenstecker an, um Signale vorhören und Cue Funktionen verwenden zu können. Die Regler für den Kopfhörerausgang befinden sich auf der Oberseite des Mixers.
16. CROSSFADER – Audioüberblendung zwischen den Kanälen 1 und 3. Wird der Crossfader nach links geschoben, wird Kanal 1 abgespielt. Bewegt man den Crossfader nach rechts, hört man Kanal 3.

Hinweis: Der Crossfader kann im Falle von Abnutzung leicht vom Benutzer ausgewechselt werden. Dazu wird einfach die Abdeckung abgenommen, dann die Befestigungsschrauben des Faders entfernen. Der Fader sollte nur mit einem vom Numark-Fachhändler authorisierten Ersatzteil ersetzt werden.

1. CROSSFADER (CF) SLOPE – Dieser Regler passt die Wirkungskurve des Crossfaders von weich blendend in der linken Reglerstellung (Mixen) bis harten Schneiden (Scratchen) bei der rechten Reglerstellung an.
2. CROSSFADER (CF) MODUS – Durch Drücken dieser Taste wird die Zuordnung des Crossfaders zwischen Kanal 1 und 3 geändert.

1 POWER b e2 i MIC TREBLE d 6e r GAIN 3 MIC BASS 4 MIC GAIN 20 SEVERE OF MODE X C F TYPE 19 5 FLOOD LINE 6 GAIN 7 TREBLE 8 MID 9 BASS 10 CH1 CH2 CH3 5 LINE A END B 6 GAIN 7 TREBLE 8 MID 9 BASS 10 CH3 CH4 CH5 16 METER M MASTER PTL 15 14 MASTER 13 CUE GAIN 12 CUE MIX 11 CH1 CH3 CH4 CH5 18 HEADPHINES 17

SPECIFICATIONS

INPUTS:

Line:

10kΩ input impedance

80mV RMS sensitivity for 0dB output

Mic:

600Ω input impedance, unbalanced

1.5mV RMS sensitivity for 0dB output

400mV RMS max input

Phono: 47kΩ input impedance

1.3mV RMS sensitivity @ 1kHz for 0dB output

OUTPUTS: Line: 7V RMS max
