BEDIENUNGSANLEITUNG NDX400 NUMARK

INHALT DER VERPACKUNG

NDX400
■ Stromkabel
■ RCA-Verbindungskabel
- Kurzanleitung
- Broschüre mit den Sicherheits- und Garantierichtlinien

REGISTRIERUNG

Registrieren Sie Ihren NDX400 bitte auf http://www.numark.de. Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und um Ihnen die bestmögliche technischen Support zu bieten.

GRUNDREGELN

1. Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.
2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.
3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf
5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem niedrigsten Wert stehen.
6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.
7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.
8. Schließen Sie alle Geräte an den Stromkreis an.
9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:
   • Audio Eingangsquellen (z.B. Turntables, CD Player, usw.)
10. Mixer
    • Zuletzt Verstärker und Ausgangsgeräte
11. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:
12. Zuerst Verstärker
13. Dann den Mixer
14. Und am Schluss die Eingangsquellen ausschalten

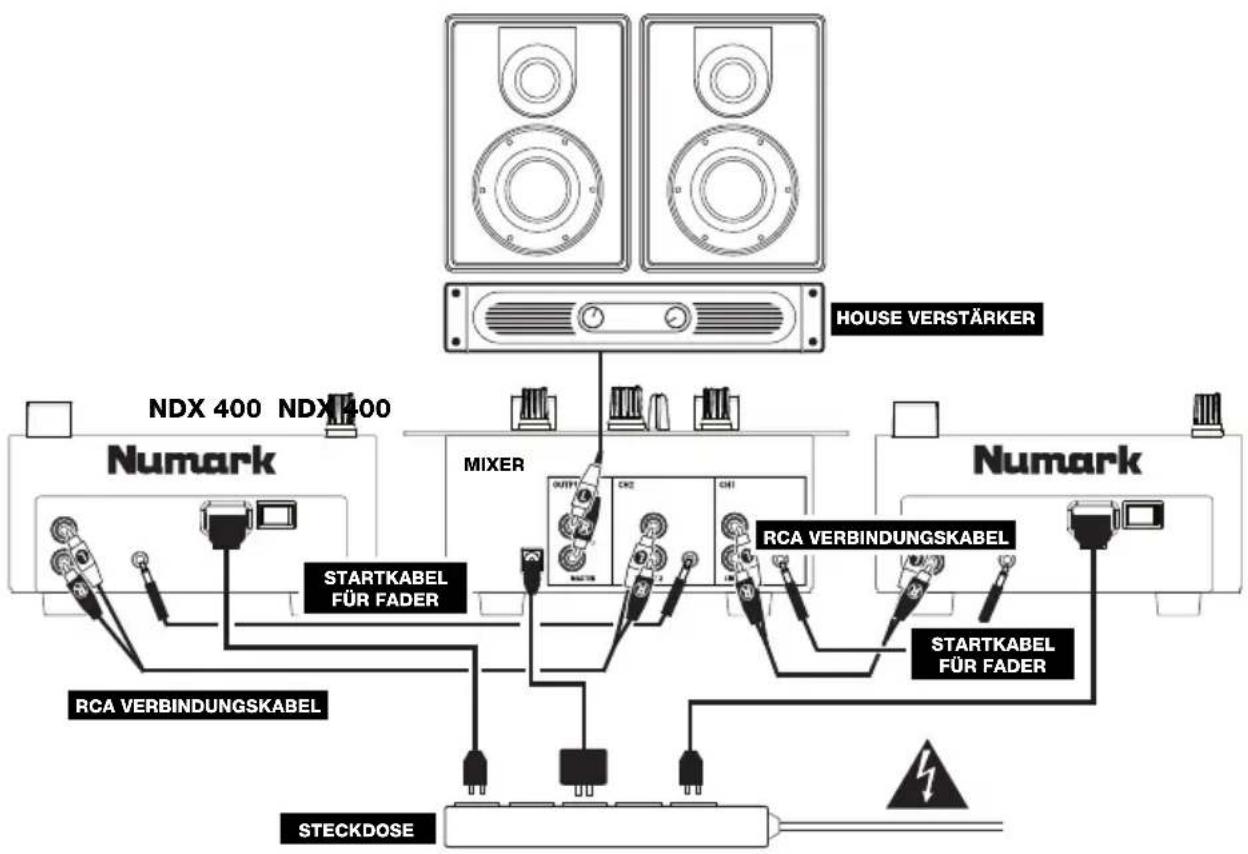

ANSCHLUSSÜBERSICHT


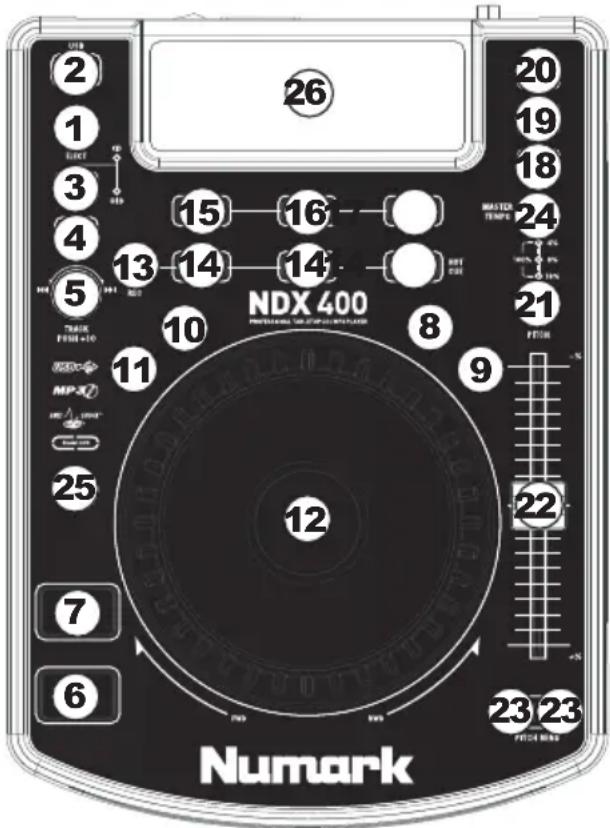

ÜBERSICHT ÜBER DIE OBERSEITE

1. EJECT – Mit diesem Taster werfen Sie eine CD aus. Wird diese gerade abgespielt, hat dieser Taster keine Auswirkungen. Dieses Gerät für handelsübliche CDs, MP3-CDs und entsprechend gebrannte und finalisierte CDRs entworfen. Wegen den Variationen der Spezifikationen verschiedener CD-Brenner und CDs, sowie von privat gebrannten CDs ist die Wiedergabe möglicherweise fehlerhaft. Wir empfehlen die CDs bei geringster Geschwindigkeit zu brennen, um das beste Ergebnis zu erhalten.
2. USB – Verbinden Sie hier ein USB-Stick (mit FAT16 oder FAT32 gelesen werden) mit MP3s. Um die Inhalte des Geräts anzusehen, drücken Sie den SOURCE-Button, so dass "USB" ausgewählt ist.
3. CD / USB – Drücken Sie diesen Button, um auszuwählen, ob der NDX400 Tracks der eingelegten CD oder des angeschlossenen USB-Geräts abspielen und anzeigen soll. Eine LED wird die aktuell ausgewählte Quelle anzeigen.
4. FOLDER – Drücken Sie diesen Button, um zwischen Ordner-Ansicht und Datei-Ansicht zu wechseln. In der Ordner-Ansicht können Sie den TRACK KNOB verwenden, um durch alle verfügbaren Ordner zu blättern. Wenn Sie einen Ordner ausgewählt haben, drücken Sie den FOLDER-Button, um zur Datei-Ansicht zu gelangen – die erste angezeigte Datei wird die erste MP3-Datei sein, die in diesem Ordner verfügbar sein wird. Um in die Ordner-Ansicht zu gelangen, drücken Sie den FOLDER-Button erneut.

Hinweis: In beiden Ansichten gibt es keine Beschränkung Ordner oder Dateien auf nur einer

26 20 19 18 3 15 16 MASSER TEMPS 24 4 13 14 14 21 5 10 NDX 400 PHOTO-400 TRACK FUSE+10 MP3 CD 25 8 9 22 7 6 23 23 POTCH MINS Numark

einzigen "Verzeichnisebene" ansehen zu können. Jede Ansicht ist einfach nur eine Liste aller verfügbaren Ordner oder Dateien. Diese Funktion bietet einen rascheren Weg durch die Dateien zu navigieren, und erlaubt es Ihnen zu verschiedenen Dateigruppen innerhalb eines Ordners zu springen, ohne dass Sie mehrere Verzeichnisebenen wechseln oder verlassen müssen.

1. TRACK KNOB – Drehen Sie diesen Regler, um einen Track für die Wiedergabe auszuwählen. Drücken und drehen Sie diesen Regler, um in Ihrer Trackliste 10 Tracks auf einmal zu überspringen.
2. PLAY / PAUSE – Wiedergabe oder Pausieren des Tracks. Das Pausieren eines Tracks erzeugt einen Cue-Punkt an dieser Stelle (welcher mit dem JOG WHEEL im Suchmodus adjustiert werden kann).
3. CUE – Wenn Sie CUE während der Wiedergabe drücken, können Sie zum letzten Punkt springen, an dem die Wiedergabe gestartet wurde und den Track pausieren. Halten Sie CUE gedrückt, um die Wiedergabe von diesem Punkt aus zu starten, und lassen Sie CUE los, um zu diesem Punkt zurückzuspringen und den Track zu pausieren. Falls der Track pausiert ist, können Sie auch das JOG WHEEL verwenden, um einen neuen Cue-Punkt zu suchen.
4. SCRATCH – Schaltet den Scratchmodus ein oder aus. Ist dieser aktiviert, führt eine Betätigung des JOG-WHEELS zu einem 'Scratch'-Effect. Die Button leuchtet, wenn der Scratch-Modus eingeschaltet ist.
5. SEARCH – Drücken Sie diesen Button, um mit dem JOG WHEEL schnell durch die Musik zu scannen. Wenn der Suchmodus aktiv ist, leuchtet die Button rot auf.
6. REVERSE – Drücken Sie diesen Button, um die Wiedergabe dieses Tracks umzukehren (die Button wird aufleuchten). Drücken Sie diesen Button nochmals, um zur normalen Wiedergabe zurückzuspringen.
7. BRAKE – Mit dieser Taste die Bremsfunktion aktivieren (Taste leuchtet auf). Ist diese Funktion eingeschaltet, wird beim Pausieren eines Musikstücks die Wiedergabe verlangsamt, bevor diese völlig stoppt – ein Effekt, der das Anhalten des Motors eines Plattentellers simuliert. Die Abbremszeit kann eingestellt werden, indem man die Taste BRAKE gedrückt hält und das JOG WHEEL dreht.
8. JOG WHEEL – Je nach aktuellem Modus dient das Jog Wheel vielen Funktionen.

a) Falls kein Track wiedergegeben wird, sucht das JOG WHEEL langsam durch die Frames des Tracks. Um einen neuen Cue-Punkt zu setzen, drehen Sie das JOG WHEEL und starten die Wiedergabe, sobald Sie die gewünschte Stelle gefunden haben. Drücken Sie CUE, um zu diesem Cue-Punkt zurückzuspringen.
b) Falls der Track wiedergegeben wird, verändert das JOG WHEEL vorübergehend die Tonhöhe des Tracks. Wenn Sie das JOG WHEEL im Uhrzeigersinn drehen, so beschleunigt dies die Wiedergabe – wenn Sie es gegen den Uhrzeigersinn drehen, so wird der Track langsamer abgespielt. Dieses Tool hilft beim Angleichen der Beats.
c) Wenn der SEARCH-Button aktiviert wurde, kann durch Drehen des JOG WHEELS rasch durch den Track gescannt werden.
d) Wenn der SCRATCH-Button aktiviert ist, bewirkt das Drehen des JOG WHEELS, dass der wiedergegebene Track „gescratcht“ wird, wie eine Nadel auf einer Schallplatte.

Hinweis: Wird ein Musikstück angehalten, das JOG WHEEL im Uhrzeigersinn drehen und gleichzeitig die Seiten des JOG WHEEL berühren, um die Funktion "Stutter Cue", eine Funktion, bei der der augenblickliche Teil des Musikstücks wiederholt abgespielt wird, zu aktivieren. Dies ist vor allem dann hilfreich, wenn ein genauer Punkt in einem Musikstück, wie z. B. ein Grundschlag, in eine Warteschleife gestellt werden soll. Um den sogenannten "Stutter Cue" wieder zu stoppen, leicht auf das JOG WHEEL drücken.

1. REC – Drücken Sie diesen Button und anschließend einen der HOT CUE-Buttons, um einen Hot-Cue-Punkt an der aktuellen Stelle des Tracks aufzunehmen.

2. HOT CUE – Drücken Sie REC und anschließend einen dieser Buttons, um einen Hot-Cue-Punkt an der aktuellen Stelle des Tracks aufzunehmen. Eine LED-Anzeige über dem Button wird aufleuchten, um anzuzeigen, dass ein Hot-Cue-Punkt gesetzt wurde. Sie können diese Hot-Cue-Punkte auch auf dieselbe Art und Weise überschreiben. Um zu einem Hot-Cue-Punkt zurückzukehren und mit der Wiedergabe fortzufahren, drücken Sie einfach den entsprechenden HOT CUE-Button. (Hinweis: Die Hot-Cue-Punkte werden nicht gelöscht, wenn Sie eine neue Track zu wählen.)

3. LOOP IN – Erzeugt einen neuen Cue-Punkt oder startet während der Wiedergabe einen Loop-Punkt (einen "Loop In"-Punkt).

4. LOOP OUT – Erstellt einen End-Punkt eines Loops (einen "Loop Out"-Punkt) und startet die Wiedergabe des Loops. Drücken Sie - während ein Loop wiedergegeben wird - LOOP OUT, um den Loop zu beenden und zur normalen Wiedergabe überzugehen.

5. RELOOP – Spielt den Track sofort vom Beginn des Loops (und reaktiviert den Loop).

6. PROGRAM – Diese Taste dient zur Erstellung eines Programms – eine Serie von Musikstücken, die fortwährend gespielt wird:

7. Um ein Musikstück zum Programm hinzuzufügen, dieses mit dem Regler TRACK KNOB auswählen, dann die Taste PROG drücken und festhalten und die Taste REC drücken. In der LCD-Anzeige blinkt daraufhin "P—##" auf (wobei "##" den Rang des Musikstücks im Programm anzeigt – "P-01," "P-02," usw.). Diesen Vorgang zum Hinzufügen mehrerer Musikstücke wiederholen. Wird ein Programm gespeichert, erscheint auf der LCD-Anzeige "PROG".

8. Um das erstellte Programm anzusehen, die Taste PROG einmal drücken. Das augenblicklich gewählte Musikstück im Programm wird in der LCD-Anzeige angezeigt, welche durch Drehen des Reglers TRACK KNOB eingestellt werden kann. Die Gesamtzahl von im Programm befindlichen Musikstücken wird in der oberen, linken Ecke der LCD-Anzeige angezeigt (als "P##"). Um das Programm abzuspielen, den Regler TRACK KNOB drehen und damit das gewünschte Musikstück auswählen. Den Regler TRACK KNOB drücken, um das Musikstück zu laden und mit PLAY abspielen.
9. Um das Programm zu beenden, die Taste PROG drücken und festhalten und dann die Taste FOLDER drücken. (Falls in diesem Augenblick ein Musikstück abgespielt wird, wird dieses nicht unterbrochen.)

10. Um ein Programm zu löschen, die Taste PROG drücken und festhalten und dann die Taste EJECT drücken. Wenn die Aufforderung, ob das Programm gelöscht werden soll, erscheint, den Regler TRACK KNOB auf "YES" oder "NO" drehen und diesen zur Bestätigung drücken. (Falls in diesem Augenblick ein Musikstück abgespielt wird, wird dieses nicht unterbrochen.)

11. SINGLE – Mit dieser Taste kann zwischen Auto-Cue (Wiedergabe hält nach jedem Musikstück an) oder kontinuierlicher Wiedergabe (Musikstücke werden nacheinander ohne Unterbrechung abgespielt) umgeschaltet werden.

12. TIME – Schaltet die Zeitanzeige zwischen vergangener Abspielzeit, verbleibender Abspielzeit des Titels und verbleibender Abspielzeit der gesamten CD.

13. PITCH – Dient zur Einstellung des PITCH FADER (mögliche Werte: ±4%, 8%, 16% und 100%) oder schaltet diesen ab. (Leuchten alle drei LEDs auf, ist der PITCH FADER auf einen Bereich von ±100% eingestellt.) Der augenblicklich eingestellte Bereich wird durch die LCD- und LED-Anzeigen angezeigt.

14. PITCH FADER – Mit dem PITCH FADER wird der Gesamtpegel der Musik eingestellt, wenn eine oder alle der PITCH LED-Anzeigen aufleuchten. Der Pegel ändert sich nicht, wenn keine der PITCH LED-Anzeigen aufleuchten.

15. PITCH BEND -/+ – Sie können diese beiden Pitch Bend Buttons verwenden, um die Tonhöhe und das Tempo der Musik vorübergehend um bis zu -/+ 4% der aktuellen Pitch-Einstellung zu adjustieren nen.

16. MASTER TEMPO – Aktiviert das Master-Tempo, welches die Tonart des Tracks mit der ursprünglichen Tonart verknüpft (so als ob es mit 0% Tonhöhenadjustierung gespielt wird). So können Sie dann das Tempo des Tracks adjustieren, ohne Auswirkungen auf Tonart oder Tonhöhe.

17. TAP – Um eine BPM-Rate manuell einzugeben, diese Taste im Takt der Musik antippen. Soll der NDX 400 eine BPM-Rate automatisch erkennen, diese Taste zwei Sekunden lang drücken.

18. LCD – zeigt alle Funktionen, in Echtzeit an.

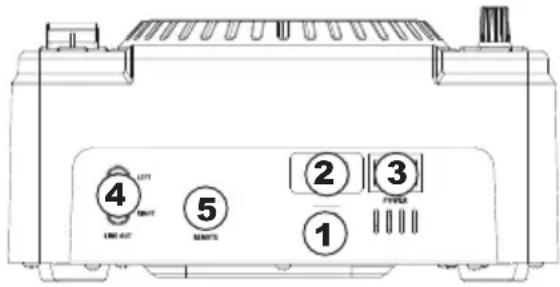

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. SPANNUNGSUMSCHALETER – Stellen Sie diesen Schalter auf die für Ihren Aufenthaltsort richtige Stromspannung ein.

2. ANSCHLUSS FÜR GENORMTEN NETZSTECKER – stecken Sie das mitgelieferte Anschlusskabel hier ein.

3. EIN-/AUS-SCHALTER – Schalten Sie das Gerät mit dieser Taste ein oder aus. Das Gerät muss immer mit dieser Taste abgeschaltet werden, bevor Anschlusskabel abgezogen werden. Grundsätzlich

4 LEFT RIGHT LINE OUT 5 2 3 PRESS 1

wird empfohlen, dass der CD Player vor den Verstärkern gestartet und nach den Verstärkern ausgeschaltet wird, um Pegelspitzen, die Ihr Equipment beschädigen könnten, zu vermeiden.

1. RCA-TONANSCHLÜSSE – Schliessen Sie Ihren CD-Spieler von diesen Line-Pegelausgängen an Ihr Mischpult an.
2. FERNBEDIENUNGSSTARTVERBINDUNG – Um diesen Stecker zum Fader-Start zu benutzen, schließen Sie das Fader-Start Kabel (nicht im Lieferumfang enthalten) an einen Fader-Start-kompatiblen Mixer an. Jedes Mal, wenn Sie den Crossfader des Mixers zum Kanal des Gerätes bewegen, wird dieses automatisch die Wiedergabe starten. Wenn Sie den Fader in die entgegengesetzte Richtung bewegen, wird das Gerät die Wiedergabe anhalten. Bewegen Sie den Fader nun wieder zurück zum Kanal des Gerätes, wird dieses erneut die Wiedergabe starten.

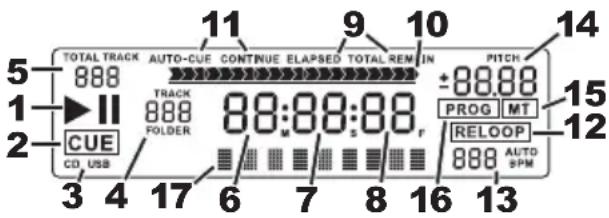

LCD-ANZEIGEELEMENTE

1. PLAY / PAUSE – Aktiviert, wenn das Gerät eine CD abspielt oder pausiert.
2. CUE – Leuchtet ununterbrochen, wenn das Gerät an einem Cue-Punkt pausiert.
3. CD / USB – Hier wird angezeigt, ob Musikstücke von einer eingelegten CD oder einem über den USB-Anschluss verbundenen Gerät abgespielt werden.
4. TRACK / FOLDER NUMBER – Zeigt die Nummer des augenblicklich abgespielten Musikstücks oder die des geöffneten Verzeichnisses. Wird ein ein Programm angesehen oder abgespielt, beginnt die Ziffer mit einem "P" ("P01," "P02," usw.) und zeigt die Nummer des Musikstücks im Programm an.
5. TOTAL TRACK – Zeigt die Gesamtzahl der auf der CD oder dem über den USB-Anschluss verbundenen Gerät vorhandenen Musikstücke an. (Befindet man sich in der Verzeichnisanzeige, bedeutet dies die Gesamtzahl an Verzeichnissen, die auf dem über den USB-Anschluss verbundenen Gerät vorhanden sind.)
6. MINUTES – Zeigt entweder die vergangenen oder verbleibenden Minuten an, je nach Einstellung der Betriebsart.
7. SECONDS – Zeigt entweder die vergangenen oder verbleibenden Sekunden an, je nach Einstellung der Betriebsart.
8. FRAMES – Für exaktes Cueing unterteilt der CD-Spieler eine Sekunde in 75 Rahmen. Zeigt entweder die vergangenen oder verbleibenden Rahmen an, je nach Einstellung der Betriebsart.
9. TIME MODE – (Abgelaufen) zeigt die Zeit im tatsächlichen Abspielverlauf an. (Verbleibend) zeigt an, wie viel Zeit für einen bestimmten Titel verbleibt. (Total) zeigt an, wie viel Zeit für einen CD verbleibt. Diese Funktion wird über die TIME-Taste gesteuert.
10. TIME BAR – Zeigt entweder die verbleibende oder die abgelaufene Zeit an, je nach Einstellung der TIME-Taste.
11. PLAY MODE – Zeigt an, dass das Gerät sich entweder im Auto-Cue (hält nach jedem abgespielten Musikstück an) oder im kontinuierlichen Abspielbetrieb (spielt die gesamte CD ohne Unterbrechung ab) befindet. Diese Funktion wird über die Taste SINGLE gesteuert.
12. RELOOP – Zeigt an, dass ein Loop abgespielt wird.
13. BPM – Zeigt das Tempo des augenblicklich abgespielten Musikstücks in BPM (Taktschläge pro Minute) an. Wird hier "AUTO BPM" angezeigt, bedeutet dies, dass das Tempo automatisch errechnet wurde.
14. PITCH – Zeigt den Pitch Bereich an.
15. MT (MASTER TEMPO) – Zeigt an, dass die Taste MASTER TEMPO gedrückt wurde.
16. PROG – Zeigt an, dass ein Programm abgespielt wird.
17. TEXT DISPLAY – Zeigt beim Navigieren durch die MP3s, den Ordnernamen oder den Dateinamen an.

5 1 2 CUE CD, USB 3 4 17 6 7 8 16 13 11 9 10 14 TOTAL TRACK AUTO-CUE CONTINUE ELAPSED TOTAL REM IN PITCH 888 TRACK 888 FOLDER 88:88:88 PROG MT RELOOP 888 AUTO SPM

SPECIFICATIONS

DISC TYPE: Redbook CD, CD-R, CD-RW, MP3 CD
