BEDIENUNGSANLEITUNG NDX200 NUMARK

INHALT DER VERPACKUNG

NDX 200
■ Stromkabel
■ RCA-Verbindungskabel
- Kurzanleitung
- Broschüre mit den Sicherheits- und Garantierichtlinien

REGISTRIERUNG

Registrieren Sie Ihren NDX 200 bitte auf http://www.numark.de. Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und um Ihnen die bestmögliche technischen Support zu bieten.

GRUNDREGELN

1. Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.
2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.
3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf
5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem niedrigsten Wert stehen.
6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.
7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.

8. Schließen Sie alle Geräte an den Stromkreis an.

9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:

• Audio Eingangsquellen (z.B. Turntables, CD Player, usw.)

- Mixer

• Zuletzt Verstärker und Ausgangsgeräte

1. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:

• Zuerst Verstärker

- Dann den Mixer

- Und am Schluss die Eingangsquellen ausschalten

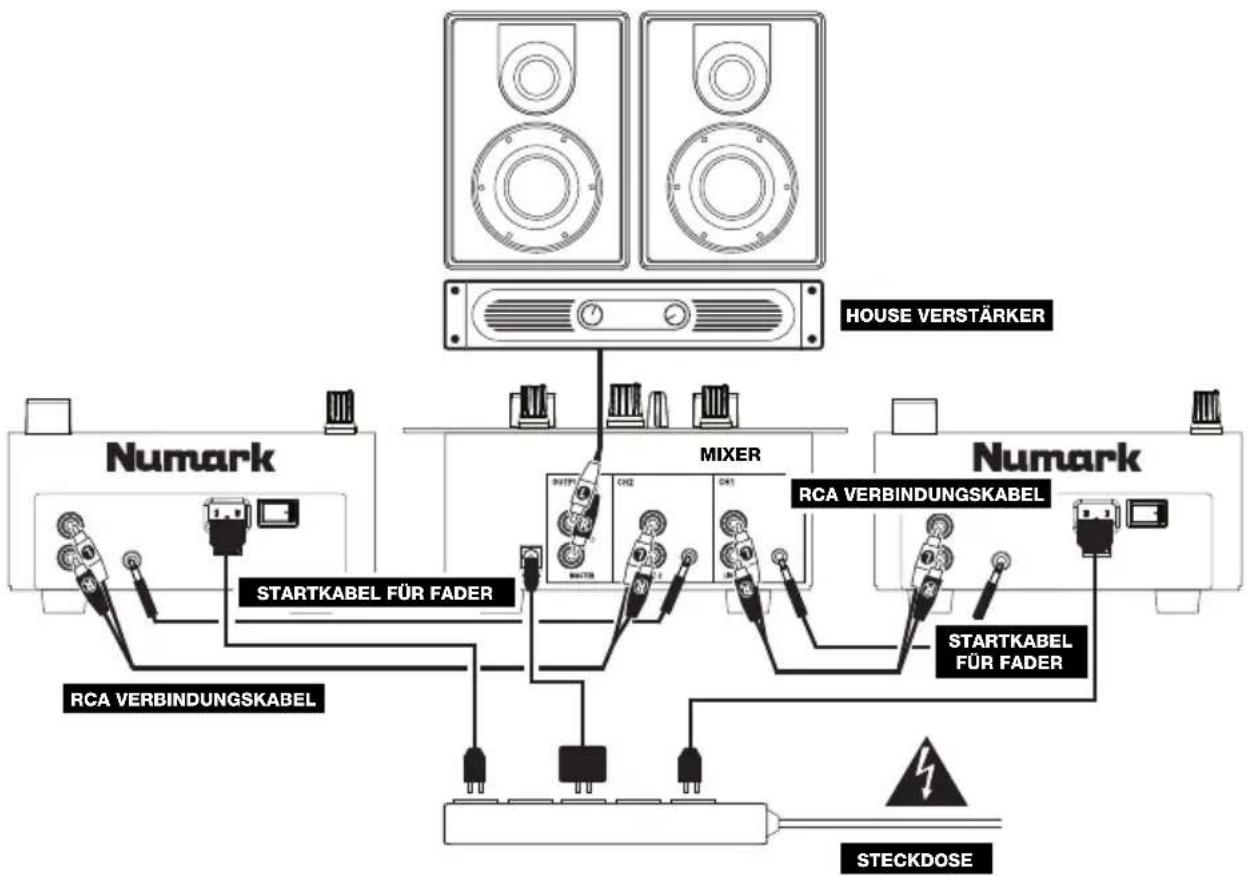

ANSCHLUSSÜBERSICHT


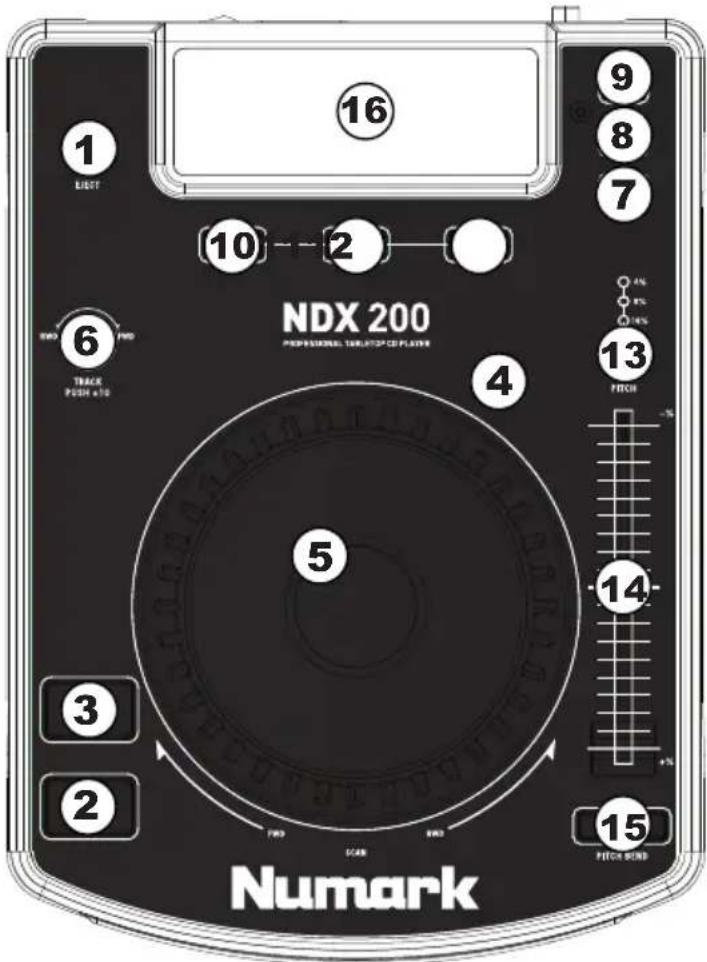

ÜBERSICHT ÜBER DIE OBERSEITE

1. EJECT – auf Druck wird die CD Schublade geöffnet oder geschlossen.
2. PLAY / PAUSE - Wiedergabe oder Pausieren des Tracks. Das Pausieren eines Tracks erzeugt einen Cue-Punkt an dieser Stelle (welcher mit dem JOG WHEEL im Suchmodus adjustiert werden kann).
3. CUE – Wenn Sie CUE während der Wiedergabe drücken, können Sie zum letzten Punkt springen, an dem die Wiedergabe gestartet wurde und den Track pausieren. Halten Sie CUE gedrückt, um die Wiedergabe von diesem Punkt aus zu starten, und lassen Sie CUE los, um zu diesem Punkt zurückzuspringen und den Track zu pausieren. Falls der Track pausiert ist, können Sie auch das JOG WHEEL verwenden, um einen neuen Cue-Punkt zu suchen.
4. SEARCH – Drücken Sie diesen Button, um mit dem JOG WHEEL schnell durch die Musik zu scannen. Wenn der Suchmodus aktiv ist, leuchtet die LED-Anzeige rot auf. (Hinweis: Der Suchmodus wird deaktiviert, wenn das JOG WHEEL 5 Sekunden lang nicht verwendet wird).
5. JOG WHEEL – Je nach aktuellem Modus dient das Jog Wheel vielen Funktionen.

a) Falls kein Track wiedergegeben wird, sucht das JOG WHEEL langsam durch die Frames des Tracks. Um einen neuen Cue-Punkt zu setzen, drehen Sie das JOG WHEEL und starten die Wiedergabe, sobald Sie die gewünschte Stelle gefunden haben. Drücken Sie CUE, um zu diesem Cue-Punkt zurückzuspringen.

16 9 8 7 10 2 NDX 200 PROFESSIONAL TURUSOP OF PLATE 4 5 6 3 2 FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH FISH

b) Falls der Track wiedergegeben wird, verändert das JOG WHEEL vorübergehend die Tonhöhe des Tracks. Wenn Sie das JOG WHEEL im Uhrzeigersinn drehen, so beschleunigt dies die Wiedergabe – wenn Sie es gegen den Uhrzeigersinn drehen, so wird der Track langsamer abgespielt. Dieses Tool hilft beim Angleichen der Beats.
c) Wenn der SEARCH-Button aktiviert wurde, kann durch Drehen des JOG WHEELS rasch durch den Track gescannt werden.

1. TRACK KNOB – Drehen Sie diesen Regler, um einen Track für die Wiedergabe auszuwählen. Drücken Sie diesen Regler, um in Ihrer Trackliste 10 Tracks auf einmal zu überspringen.
2. PROGRAM – Mit diesem Button erstellen Sie ein Programm – eine Abfolge von Tracks, die durchgehend wiedergegeben werden. Um ein Programm zu erstellen, drücken Sie PROGRAM wenn sich der CD-Player im Pause-Modus befindet. Um einen Track in das Programm einzufügen, verwenden Sie einen TRACK KNOB, um den gewünschten Track auszuwählen. Wiederholen Sie diesen Vorgang für jeden Track, den Sie einfügen möchten (in der gewünschten Abspielreihenfolge). Wenn Sie damit fertig sind, drücken Sie PLAY / PAUSE, um das Programm abzuspielen. Die Tracks werden in der Reihenfolge, in der Sie sie eingefügt haben, wiedergegeben. Auf der LCD-Anzeige scheint „PROGRAM“ auf. Um das Programm während der Wiedergabe abzubrechen, halten Sie PROGRAM 2 Sekunden lang gedrückt bis „PROGRAM“ in der LCD-Anzeige erlischt
3. SINGLE – Einstellung des Wiedergabemodus auf Einzel- (Single) oder fortlaufende (Continuous) Wiedergabe.
4. TIME – Schaltet die Zeitanzeige zwischen vergangener Abspielzeit, verbleibender Abspielzeit des Titels und verbleibender Abspielzeit der gesamten CD.
5. LOOP IN – Erzeugt einen neuen Cue-Punkt oder startet während der Wiedergabe einen Loop-Punkt (einen "Loop In"-Punkt).
6. LOOP OUT – Erstellt einen End-Punkt eines Loops (einen "Loop Out"-Punkt) und startet die Wiedergabe des Loops. Drücken Sie - während ein Loop wiedergegeben wird - LOOP OUT, um den Loop zu beenden und zur normalen Wiedergabe überzugehen.
7. RELOOP – Spielt den Track sofort vom Beginn des Loops (und reaktiviert den Loop).
8. PITCH – Adjustiert den Bereich des PITCH FADER (±4%, 8%, und 16%). Der aktuelle Bereich wird auf der verschiedene LED angezeigt.
9. PITCH FADER – kontrolliert die allgemeine Geschwindigkeit der Musik.
10. PITCH BEND -/+ – Sie können diese beiden Pitch Bend Buttons verwenden, um die Tonhöhe und das Tempo der Musik vorübergehend um bis zu -/+ 16% der aktuellen Pitch-Einstellung zu adjustieren nen.
11. LCD – zeigt alle Funktionen, welche die CD betreffen, in Echtzeit an.

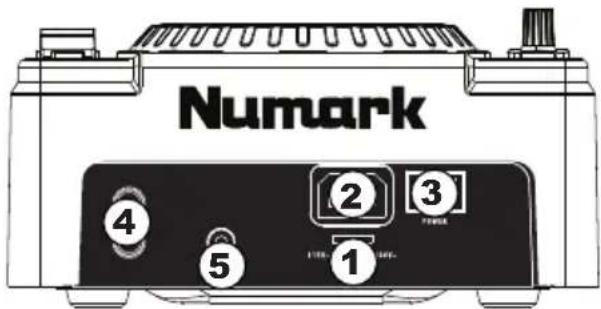

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. SPANNUNGSUMSCHALETER – Stellen Sie diesen Schalter auf die für Ihren Aufenthaltsort richtige Stromspannung ein.
2. ANSCHLUSS FÜR GENORMTEN NETZSTECKER – stecken Sie das mitgelieferte Anschlusskabel hier ein.
3. EIN-/AUS-SCHALTER – Schalten Sie das Gerät mit dieser Taste ein oder aus. Das Gerät muss immer mit dieser Taste abgeschaltet werden, bevor Anschlusskabel abgezogen werden. Grundsätzlich wird empfohlen, dass der CD Player vor den Verstärkern gestartet und nach den Verstärkern ausgeschaltet wird, um Pegelspitzen, die Ihr Equipment beschädigen könnte
4. RCA-TONANSCHLÜSSE – Schliessen Sie Ihren CD-Spieler von diesen Line-Pegelausgängen an Ihr Mischpult an.
5. FERNBEDIENUNGSSTARTVERBINDUNG – Um diesen Stecker zum Fader-Start zu benutzen, schließen Sie das Fader-Start Kabel (nicht im Lieferumfang enthalten) an einen Fader-Start-kompatiblen Mixer an. Jedes Mal, wenn Sie den Crossfader des Mixers zum Kanal des Gerätes bewegen, wird dieses automatisch die Wiedergabe starten. Wenn Sie den Fader in die entgegengesetzte Richtung bewegen, wird das Gerät die Wiedergabe anhalten. Bewegen Sie den Fader nun wieder zurück zum Kanal des Gerätes, wird dieses erneut die Wiedergabe starten.

Numark ④ ⑤ ② ③ 1 2 3 4 5

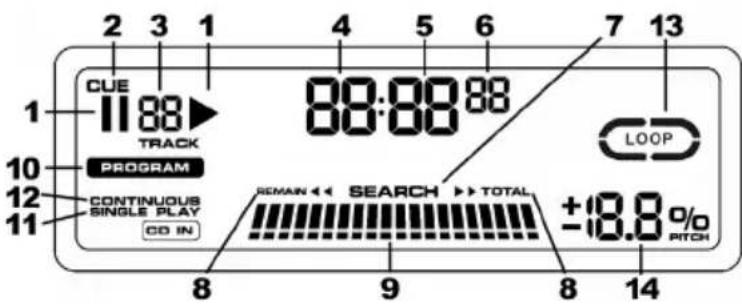

LCD-ANZEIGEELEMENTE

1. PLAY / PAUSE – Aktiviert, wenn das Gerät eine CD abspielt oder pausiert.
2. CUE – Blinkt, wenn das Gerät einen Cue-Punkt setzt. Leuchtet ununterbrochen, wenn das Gerät an einem Cue-Punkt pausiert.
3. TRACK NUMBER - Zeigt die gegenwärtig abgespielte Titelnummer an.
4. MINUTES - Zeigt entweder die vergangenen oder verbleibenden Minuten an, je nach Einstellung der Betriebsart.2
5. SECONDS – Zeigt entweder die vergangenen oder verbleibenden Sekunden an, je nach Einstellung der Betriebsart.
6. FRAMES – Für exaktes Cueing unterteilt der CD-Spieler eine Sekunde in 75 Rahmen. Zeigt entweder die vergangenen oder verbleibenden Rahmen an, je nach Einstellung der Betriebsart.
7. SEARCH – Drücken Sie diesen Button, um mit dem JOG WHEEL schnell durch die Musik zu scannen.
8. TIME MODE – (Abgelaufen) zeigt die Zeit im tatsächlichen Abspielverlauf an. (Verbleibend) zeigt an, wie viel Zeit für einen bestimmten Titel verbleibt. (Total) zeigt an, wie viel Zeit für einen CD verbleibt. Diese Funktion wird über die TIME-Taste gesteuert.
9. TIME BAR – Zeigt entweder die verbleibende oder die abgelaufene Zeit an, je nach Einstellung der TIME-Taste.
10. PROGRAM – Zeigt an, dass ein Programm abgespielt wird.
11. SINGLE – Zeigt an, dass das Gerät eingestellt ist jeweils nur einen Track abzuspielen (Single Play Mode). Diese Funktion wird vom SINGLE-Button gesteuert.
12. CONTINUOUS – Zeigt an, dass das Gerät eingestellt ist die Tracks durchgehend ohne Pausen abzuspielen (Continuous Play Mode). Diese Funktion wird vom SINGLE-Button gesteuert.
13. LOOP – Zeigt an, dass ein Loop abgespielt wird.
14. PITCH – Zeigt den Pitch Bereich an.

2 3 1 4 5 6 7 13 CUE 88 TRACK PROGRAM CONTINUOUS SINGLE PLAY CO IN 8 9 8 14 88:88:88 LOOP REMAIN << SEARCH >> TOTAL ±18.80/ RITCH

SPECIFICATIONS

DISC TYPE: Redbook CD, CD-R, CD-RW
