BEDIENUNGSANLEITUNG iM9 NUMARK

INHALT DER VERPACKUNG

■ iM9
■ Stromkabel
- Kurzanleitung
■ Broschüre mit den Sicherheits- und Garantierichtlinien

REGISTRIERUNG

Registrieren Sie Ihren iM9 bitte auf http://www.numark.de. Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und um Ihnen die bestmögliche technischen Support zu bieten.

SCHNELLES EINRICHTEN

1. Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.
2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.
3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf
5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem niedrigsten Wert stehen.
6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.
7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.
8. Schließen Sie alle Geräte an den Stromkreis an.
9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:
   • Audio Eingangsquellen (z.B. Turntables, CD Player, usw.)
10. Mixer
    • Zuletzt Verstärker und Ausgangsgeräte
11. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:
    • Zuerst Verstärker
12. Dann den Mixer
13. Und am Schluss die Eingangsquellen ausschalten

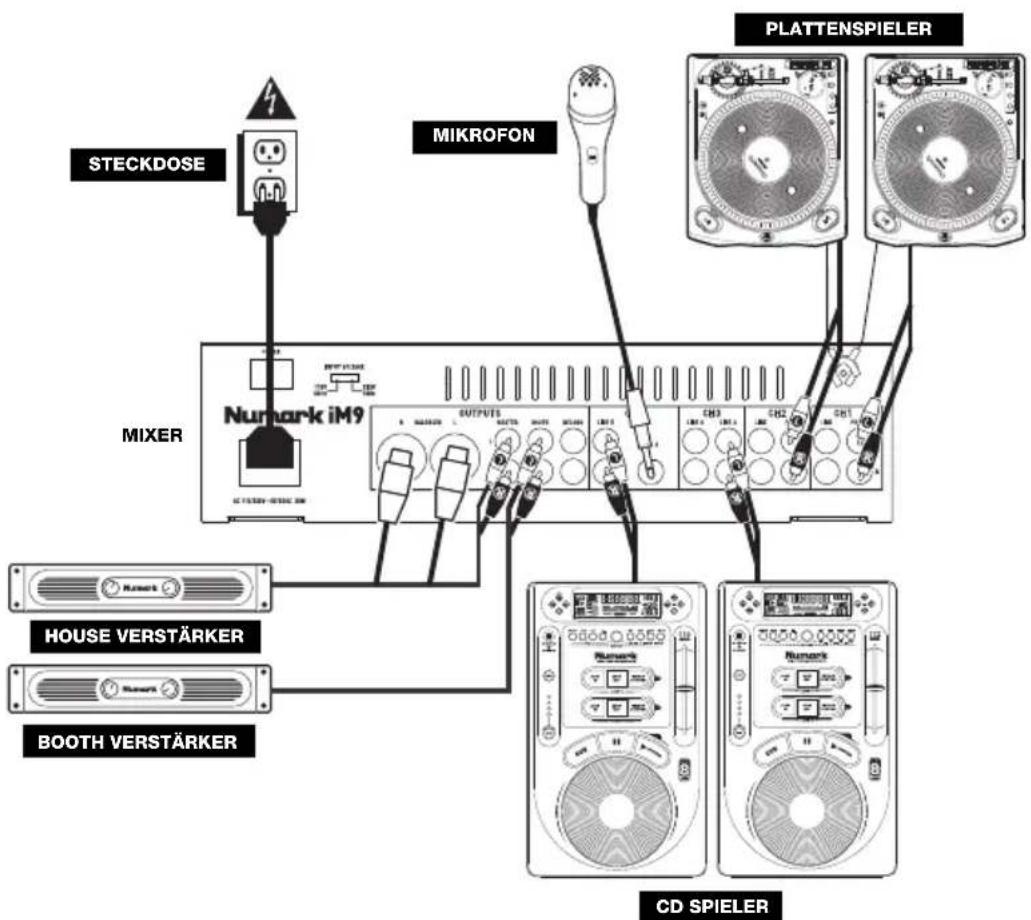

ANSCHLUSSÜBERSICHT

STECKDOSE MIKROFON PLATTENSPIELER MIXER Numark iM9 OUTPUTS CH3 CH2 CH1 HOUSE VERSTÄRKER BOOTH VERSTÄRKER CD SPIELER

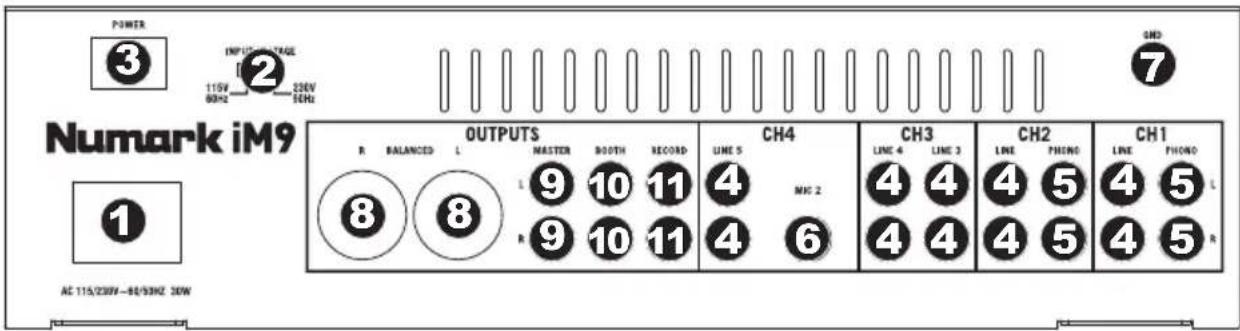

ÜBERSICHT ÜBER DIE RÜCKSEITE

POWER 3 INPUT VOLTAGE 115V 320V 60Hz 50Hz Numark iM9 OUTPUTS R BALANCED L MASTER BOOTH RECORD CH4 CH3 CH2 CH1 LINE 5 LINE 4 LINE 3 LINE PHONE LINE PHONE [phone] 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 7 AC 115/230V-80/330Z 30W

1. POWER-EINGANG – Verwenden Sie das beiliegende Netzteil, um den Mixer mit einer Steckdose zu verbinden. Verbinden Sie, während das Gerät ausgeschaltet ist, das Netzteil zuerst mit dem Mixer und stellen Sie erst dann die Verbindung zur Steckdose her.
2. SPANNUNGSSCHALTER – Mit diesem 2-Positionsschalter kann die Netzspannung für die Lautsprechereingabe eingestellt werden. Anwender in den U.S.A. sollten diesen Schalter auf "115V" setzen, wohingegen die meisten Anwender in Grossbritannien und Europa diesen Schalter auf "230V" setzen werden müssen.
3. POWER-SCHALTER – Mit diesem Schalter können Sie den Mixer einschalten, nachdem alle Kabelverbindungen vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten. Schalten Sie den Mixer vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor Sie den Mixer ausschalten.
4. LINE EINGÄNGE (RCA) – Schließen Sie hier Geräte mit Linepegelsignalen, wie CD Player, Sampler oder Audio Interfaces, an.
5. PHONO-EINGÄNGE (RCA) – Zum Anschluss von Phono-Geräten, wie Plattenspieler.
6. MIC 2 EINGANG – An diesen Eingang können Sie mit einem 6,3mm Klinkenkabel ein Mikrofon in den Kanal 4 einspeisen. Zur Verwendung des MIC2 Anschlusses müssen Sie auf den der Frontplatte des Mixers befindlichen INPUT SELECTOR SCHALTER des 4. Kanals auf MIC stellen.
7. GROUNDING TERMINAL – Bei der Verwendung von Phono Pegel Turntables mit einem Massekabel müssen Sie dieses an diese Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen hören, sind Ihre Turntables möglicherweise nicht geerdet.
8. MASTER AUSGANG (SYMMETRISCHEN XLR) – Schließen Sie den symmetrischen XLR Ausgang an ein PA System oder an Aktivlautsprecher an. Die Lautstärke dieses Ausgangs wird mit dem MASTER FADER auf der Mixer Vorderseite geregelt.
9. MASTER AUSGANG (RCA) – Verbinden Sie diesen Ausgang mit ein PA System oder an Aktivlautsprecher an. Die Lautstärke dieses Ausgangs wird mit dem MASTER FADER auf der Mixer Vorderseite geregelt.
10. BOOTH AUSGANG (RCA) – Schließen Sie diesen Ausgang an ein Monitor System, z.B. ein Bodenmonitor oder ein Abhörsystem, an. Die Lautstärke dieses Ausgangs regeln Sie mit dem Booth Regler auf der Oberseite des Mixers.
11. RECORD AUSGANG (RCA) – Verwenden Sie ein normales RCA Kabel, um diesen Record Ausgang mit einem Aufnahmegerät, wie einem CD Brenner oder einem Tape Deck zu verbinden. Die Lautstärke dieses Ausgangs wird durch die Pre-Master Pegel bestimmt.

ÜBERSICHT ÜBER DIE OBERSEITE

1. DOCK – Schließen Sie hier Ihren iPod an. Schieben Sie den iPod vorsichtig vor und zurück, wenn Sie ihn einstecken oder entfernen wollen.
2. DOCK ADJUSTER – Drehen Sie dieses Rad, damit Ihr iPod sicher im Dock steckt.
3. EINGABEWAL - Zur Auswahl der Eingabequelle, die and den entsprechenden Kanal geleitet wird. Die Eingangsbuchsen befinden sich auf der Rückseite des Geräts.
4. KANALPEGELANZEIGE - Zeigt den Audio Level des entsprechenden Kanal ein.
5. KANAL-GAIN – Justiert die Audio Pre-Fader und Pre-EQ Pegel im entsprechenden Kanal ein.
6. KANAL-HÖHEN – Stellt die Höhen des Signals im entsprechenden Kanal ein.
7. KANAL-MITTEN – Stellt die Mitten des Signals im entsprechenden Kanal ein.
8. KANAL-BÄSSE – Stellt die Bässe des Signals im entsprechenden Kanal ein.
9. KANAL-FADER – Bestimmt den Audiopegel, der zum Program Mix gesendet wird.
10. KANAL-CUE – Sendet Pre-Fader, Pre-Equalizer des entsprechenden Kanals an den Cue-Kanal zum Abhören mit dem Kopfhörer.
11. CUE MIX / SPLIT – Falls dieser Schalter auf SPLIT gesetzt ist, wird das Kopfhörersignal geteilt, so dass alle Kanäle, die zum CUE Kanal senden, als Monosignal auf der linken Seite und das Mono Master Signal auf der rechten Seite gehört werden. Wenn der Schalter auf MIX gesetzt ist, werden die Cue und Program Signale miteinander gemischt.
12. CUE MIX – Drehen Sie diesen Regler, um im Kopfhörerkanal zwischen Cue und Program Audio überblenden zu können. Befindet sich der Regler ganz links, hören Sie nur die Kanäle, die zum CUE geroutet werden, im Kopfhörer. Wenn der Regler ganz rechts steht, ist nur das Program Mix Signal hörbar.
13. CUE-LAUTSTÄRKE – Zur Einstellung der Lautstärke des Cue-Kanals.
14. MIKROPHONEINGANG – Zum Anschluss eines Mikrofons mit einem XLR-Kabel.
15. MIC GAIN – Stellt die Lautstärke des Mikrofonkanals ein.
16. MIC TREBLE – Stellt die Höhen für den Mikrofonkanal ein.

Hinweis: Falls es bei der Verwendung des Mikrofons zu Rückkopplungen kommt, vermindern Sie die hohen Frequenzen mit diesem Regler.

1. MIC BASS – Stellt die Bässe für den Mirofonkanal ein.
2. MIC ON / OFF – Schaltet den Mikrofoneingang ein oder aus. "TALKOVER" reduziert die kombinierten Signalpegel der Kanäle 1-4 auf -12dB (also auf einen geeigneten "Talkover"-Pegel).
3. MASTER FADER – Steuert die Ausgangslautstärke des Program Mixes.
4. STEREOPEGELANZEIGE – Zeigt den Audio Level des Program Mix an.
5. MONO / STEREO – Zur Einstellung des Programm-Mix auf Stereo oder Mono.
6. BALANCE – Zur Einstellung der Balance des Audiosignals zwischen rechts und links bei allen Ausgaben (MASTER-, AUFNAHME- und ZONE-AUSGABEN).
7. BOOTH-LAUTSTÄRKE – Regelt die Lautstärke am Master Ausgang.
8. CROSSFADER – Überblendung von Tonsignalen zwischen den links und rechts vom Crossfader angeordneten Kanälen.
9. CROSSFADER-ZUORDNUNG – Zur Bestimmung welcher Eingabekanal gehört wird, wenn der Crossfader in Richtung dieses Reglers bewegt wird. Alle nicht-zugeordneten Kanäle bleiben aktiviert.
10. CF SLOPE – Dieser Regler passt die Wirkungskurve des Crossfaders von weich blendend in der linken Reglerstellung (Mixen) bis harten Schneiden (Scratchen) bei der rechten Reglerstellung an.
11. BEATKEEPER BPM DISPLAY – Die im iM9 eingebaute BeatKeeper™-Technologie erkennt automatisch das Tempo des Songs, der auf dieser Seite des CROSSFADERS gespielt wird (in BPM – „beats per minute“ - “Schläge pro Minute”) und zeigt diesen Wert in dieser Anzeige an.
12. TAP – Tippen Sie im Takt des Songs auf diese Taste, um eine neue BPM-Anzahl manuell in das BEATKEEPER BPM DISPLAY einzugeben. Sie können einmal auf die Taste tippen, um den Grundschlag des Songs zurückzusetzen. Um eine neue BPM-Zahl einzustellen, tippen Sie einfach 4-mal im Takt der Musik auf die Taste. Tippen Sie öfter auf die Taste, um den Takt genauer einzustellen.

14 MILLI BATT 3 POT LUX 5 CAN 6 TURSLE 7 CAN 8 TURSLE 9 CAN 10 CAN 11 CUE 12 CUE CAN 13 CUE CAN 14 CAN 15 CAN 16 CAN 17 CAN 18 BE MNC 19 BE MNC 20 CAN 21 CAN 22 CAN 23 CAN 24 CAN 25 CAN 26 CAN 27 CAN 28 CAN 29 CAN 30 CAN 31 CAN 32 CAN 33 CAN 34 CAN 35 CAN 36 CAN 37 CAN 38 CAN 39 CAN 40 MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIALS MATERIAL SOUTHERN 10101010 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

1. SYNC LOCK - Wenn im BEATKEEPER BPM DISPLAY eine BPM-Anzahl angezeigt wird, so drücken Sie auf diese Taste, um die BPM-Anzahl des Songs zu fixieren, der auf dieser Seite des CROSSFADERS spielt. Diese Funktion verhindert das Schwanken des BPM-Werts. Die Deaktivierung der SYNC LOCK-Taste lässt den BeatKeeper nach einem neuen BPM-Wert suchen.

2. BEATKEEPER – Erstellen Sie Ihren Mix, indem Sie diese Messanzeige verwenden, um Tempi und Beats der Songs anzupassen, die auf beiden Seiten des CROSSFADERS spielen. (Gleichen Sie zuerst die Tempi der Songs an, bevor Sie Ihre Beats anpassen.) Sind die Tempi oder Beats richtig synchronisiert, wird die grüne LED in der Mitte der jeweiligen Anzeige aufleuchten.

Hinweis: Um die Messanzeige verwenden zu können, muss SYNC LOCK auf beiden BPM-Displays aktiviert sein.

• Tempo Difference – Diese Messanzeige zeigt die BPM-Differenz zwischen den beiden SYNC LOCKED BPM-Anzeigen an. Die LEDs werden auf der Seite mit dem höheren BPM-Wert aufleuchten. Nun können Sie Ihre Songs entweder verlangsamen oder beschleunigen, damit die grüne LED leuchtet.

• Beat Offset – Nachdem die Tempi Ihrer beiden Songs angeglichen sind, müssen Sie die Grundschläge ausrichten. Adjustieren Sie die Tonhöhe Ihres abgespielten Tracks, bis die grüne LED leuchtet. Wenn die grünen LEDs sowohl auf den Messanzeigen für Beat Offset und Tempo Offset leuchten, sind Ihre Tracks angepasst.

• FX ON – Schaltet den Effektprozessor ein oder aus. Beachten Sie bitte, dass Sie den FX MIX Regler aufdrehen müssen, um die Effekte hören zu können, wenn sie aktiviert sind.

• FX MIX – regelt die Stärke des Effektsignals gegenüber dem Originalsound im Mix.

• FX CUE – Sendet das mit Effekt versehene Signal zum Cue Kanal im Kopfhörer. Um Effekte vorzuhören, gehen Sie so vor: wählen Sie mit dem FX ASSIGN Regler die gewünschte Quelle aus, schalten Sie FX ON aus (so dass das Publikum den Effekt beim Vorhören nicht hören kann) und aktivieren Sie FX CUE. Achten Sie darauf, dass der CUE BLEND Regler so eingestellt ist, dass Sie CUE hören können. Bringen Sie die Regler für die Effekte in die gewünschte Einstellung. Wenn Ihnen der Effekt gefällt, aktivieren Sie ihn mit FX ON.
• FX ASSIGN – Dieser Regler wählt die durch die Effekte zu bearbeitenden Signale aus. Die Kanäle 1, 2, 3 und 4, beide Seiten des Crossfaders (CFA/CFB) und der Master Mix können mit Effekten versehen werden.
• FX SELECT - Dieser Regler wählt den Effekt aus, der auf diesem Kanal angewendet wird (mittels FX ASSIGN Regler eingestellt). Siehe "BESCHREIBUNG DER EFFEKTE" für weitere Informationen.
• LINE FADER FX – Dieser Schalter legt fest, ob die Effekte auf den Pre-Fader ("PRE") oder den Post-Fader ("POST") des Kanals angewendet werden (mithilfe des FX ASSIGN Reglers).

Hinweis: Die "POST"-Einstellung ist bei der Verwendung von Echo oder Delay-Effekten in Verbindung mit Fader-Bewegungen am effektivsten.

1. BEAT DIVISION BUTTONS – Legt die Notenunterteilung der Effekte fest, welche die Anteile der Effekte in Verbindung mit dem FX BPM DISPLAY-Wert steuert. Wenn Sie einmal auf eine Taste tippen, so wird der Grundschlag zurückgesetzt, bei dem der Effekt angewendet wird.
2. BPM FX ASSIGN – Um die Effekte mit der BPM-Anzahl des Songs auf der linken Seite (A) oder der rechten Seite (B) vom CROSSFADER, zu synchronisieren, drücken Sie diese Taste bis die gewünschte LED-Anzeige (A oder B) leuchtet. Das Licht erlischt, wenn Sie eine BPM-Zahl manuell mit der FX TAP-Taste eingeben.
3. FX TAP - Um einen BPM-Wert, auf den die Effekte synchronisiert werden, manuell einzugeben, tippen Sie im Takt und Song-Tempo auf diese Taste. Tippen Sie öfter auf die Taste, um den Takt genauer einzustellen. Wenn Sie einmal auf eine Taste tippen, so wird der Grundschlag zurückgesetzt, bei dem der Effekt angewendet wird.
4. FX BPM DISPLAY - Diese Anzeige zeigt den BPM-Wert, der den Anteil der Effekte steuert. Der BPM-Wert wird von der FX BPM ASSIGN-Taste oder durch manuelle Eingabe eines BPM-Werts mit der FX TAP-Taste bestimmt.
5. KOPFHÖRER – Schließen Sie hier Ihren Kopfhörer mit 6,3 mm Klinkenstecker an, um Signale vorhören und Cue Funktionen verwenden zu können.

BESCHREIBUNG DER EFFEKTE:

Hinweis: Der Anteil dieser Effekte wird durch die aktuelle FX BPM Einstellung und die BEAT DIVISION BUTTONS bestimmt.

• FILTER – Arbeitet im gesamten Frequenzbereich.
- FLANGER – Schafft einen rauschenden, Flanger-Sound.
• PHASER - Erzeugt einen Effekt, der dem Geräusch eines abhebenden Flugzeugs ähnelt.
- ROLL – Sampelt einen Audioteil und spielt diesen im Loop ab. (Hinweis: Der Track selbst wird weiter gespielt. Der Audio-Loop ist nur bei jenem Sound im Mix zu hören, bei dem der Effekt angewendet wurde.)
• REV ROLL - Ein "Roll"-Effekt mit umgekehrtem Audio-Loop.
• TRANSFORM – Schaltet das Signal gleichmäßig ein/aus - wie ein Tremolo mit einer steilen Kurve.
• AUTO PAN – Die Signalwiedergabe wechselt zwischen linkem und rechtem Kanal ab.
• DELAY – Normaler Delay-Effekt.
• REV DELAY – Normaler Delay-Effekt, bei dem die verzögerten Audiosignale umgekehrt werden.
• ECHO – Normaler Echo-Effekt.

SPECIFICATIONS

OUTPUT:

Unbalanced

(RCA): +16 dBV
