BEDIENUNGSANLEITUNG iM1 NUMARK

INHALT DER VERPACKUNG

■ iM1
- AC Netzteil
- Kurzanleitung
- Broschüre mit den Sicherheits- und Garantierichtlinien

REGISTRIERUNG

Registrieren Sie Ihren iM1 bitte auf http://www.numark.de. Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und Ihnen bei möglichen Problemen den bestmöglichen technischen Support zu bieten.

GRUNDREGELN

1. Überprüfen Sie, dass sich alle auf der Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.
2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.
3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf
5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem niedrigsten Wert stehen.
6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.
7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.

8. Schließen Sie alle Geräte an den Stromkreis an.

9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:

• Audio Eingangsquellen (z.B. Turntables, CD Player, usw.)
- Mixer
• Zuletzt Verstärker und Ausgangsgeräte

1. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:

2. Zuerst Verstärker

3. Dann den Mixer
4. Und am Schluss die Eingangsquellen ausschalten

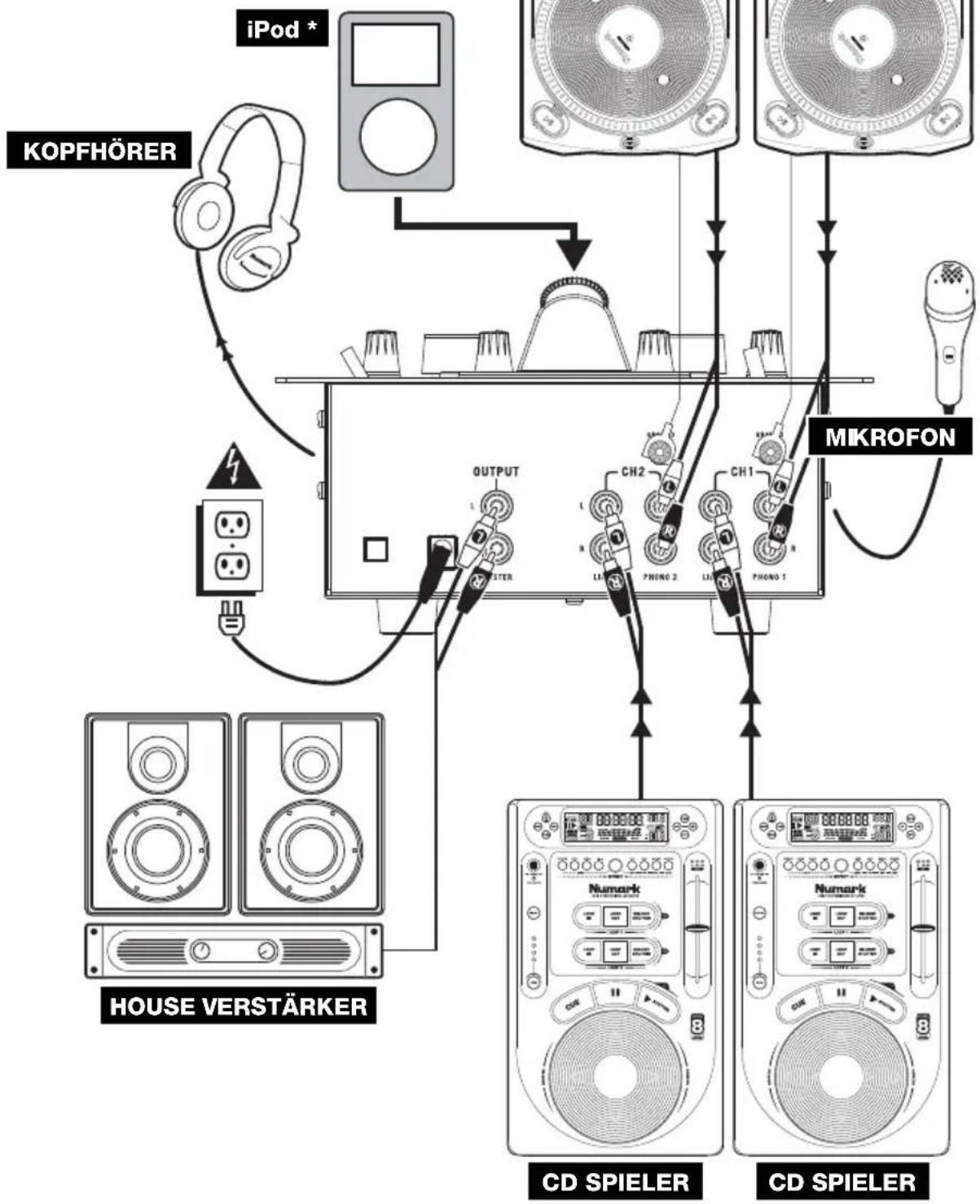

ANSCHLUSSÜBERSICHT

\* Um das Programm Mix aufzunehmen, um ein iPod:

1. Schließen Sie den iPod in das DOCK.
2. In der iPod, gehen Sie auf Extras ▶ Voice Memos und wählen Sie Record Now.
3. Wenn Sie der Aufnahme fertig sind, stoppen und speichern.

Hinweis: Sie können nicht spielen einen Track aus dem iPod und aufzeichnen, um es zur gleichen Zeit


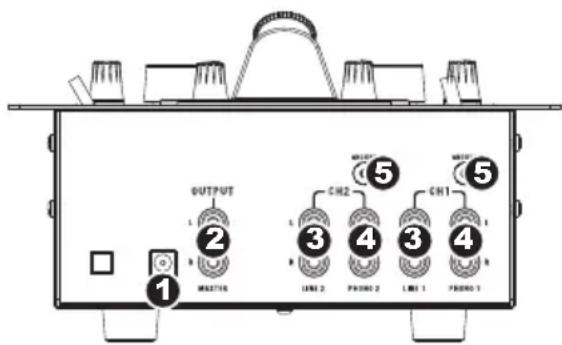

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. AC IN – Verwenden Sie das beiliegende Netzteil, um den Mixer mit einer Steckdose zu verbinden. Verbinden Sie, während das Gerät ausgeschaltet ist, das Netzteil zuerst mit dem Mixer und stellen Sie erst dann die Verbindung zur Steckdose her.
   Hinweis: Dieser Mixer funktioniert ausschließlich mit dem mitgelieferten Netzteil. Die Verwendung eines falschen Netzteils führt zu Beschädigungen am Gerät.
2. MASTER AUSGANG (RCA) – Verbinden Sie diesen Ausgang mit einem PA System, Aktivmonitoren oder einer HiFi Anlage. Die Lautstärke dieses Ausgangs wird mit dem MASTER Regler auf der Mixer Vorderseite geregelt.
3. LINE EINGÄNGE (RCA) – Schließen Sie hier Geräte mit Linepegelsignalen, wie CD Player, Sampler oder Audio Interfaces, an.
4. PHONO-EINGÄNGE (RCA) – Zum Anschluss von Phono-Geräten, wie Plattenspieler.
5. GROUNDING TERMINAL – Bei der Verwendung von Phono Pegel Turntables mit einem Massekabel müssen Sie dieses an diese Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen hören, sind Ihre Turntables möglicherweise nicht geerdet.

Hinweis: Bei einigen Turntables ist die Masseverbindung in die Chinch (RCA) Verbindung integriert – bei diesen Geräten benötigen Sie dann keine zusätzliche Masseverbindung.

OUTPUT MASTIN CH2 CH1 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2

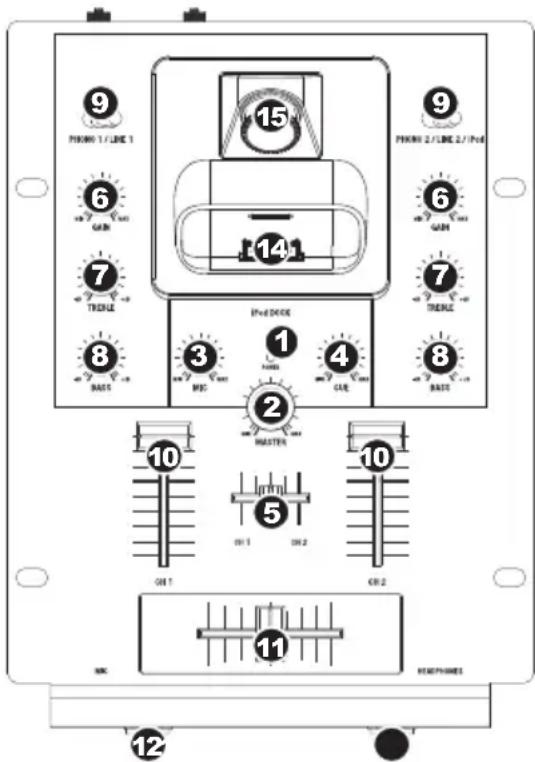

ÜBERSICHT ÜBER DIE OBERSEITE

1. EIN/AUS LED – Leuchtet auf, wenn das Mischpult eingeschaltet ist.
2. MASTER – Steuert die Ausgangslautstärke des Program Mixes.
3. MIC GAIN – Stellt die Lautstärke des Mikrofonkanals ein.
4. CUE-LAUTSTÄRKE – Stellt die Lautstärke des Kopfhörerausgangs ein.
5. CUE-SCHIEBEREGLER – Überblendet der Cue-Schieberegler die Kanälen 1 & 2 im Kopfhörer. Wird der Schieberegler nach links bewegt, wird Kanal 1 gehört, bei Schieben nach rechts Kanal 2.
6. KANAL-GAIN – Justiert die Audio Pre-Fader und Pre-EQ Pegel im entsprechenden Kanal ein.
7. KANAL-HÖHEN – Stellt die Höhen des Signals im entsprechenden Kanal ein.
8. KANAL-BÄSSE – Stellt die Bässe des Signals im entsprechenden Kanal ein.
9. EINGABEWAL - Zur Auswahl der Eingabequelle, die and den entsprechenden Kanal geleitet wird. Die Eingangsbuchsen befinden sich auf der Rückseite des Geräts.
10. KANAL-FADER – Bestimmt den Audiopegel, der zum Program Mix gesendet wird.
11. CROSSFADER – Audioüberblendung zwischen den Kanälen 1 und 2. Wird der Crossfader nach links geschoben, wird Kanal 1 abgespielt. Bewegt man den Crossfader nach rechts, hört man Kanal 2.

Hinweis: Der Crossfader kann im Falle von Abnutzung leicht vom Benutzer ausgewechselt werden. Dazu wird einfach die Abdeckung abgenommen, dann die Befestigungsschrauben des Faders entfernen. Der Fader sollte nur mit einem vom Numark-Fachhändler authorisierten Ersatzteil ersetzt werden.

1. MIC EINGANG – Verbinden Sie Ihr Mikrofon mit einem 6,3 mm Klinkenkabel mit diesem Eingang. Die Regler für das Mikrofon befinden sich auf der Oberseite des Mixers.
2. KOPFHÖRER – Schließen Sie hier Ihren Kopfhörer mit 6,3 mm Klinkenstecker an, um Signale vorhören und Cue Funktionen verwenden zu können. Die Regler für den Kopfhörerausgang befinden sich auf der Oberseite des Mixers.
3. DOCK – Schließen Sie hier Ihren iPod an. Schieben Sie den iPod vorsichtig vor und zurück, wenn Sie ihn einstecken oder e
4. DOCK ADJUSTER – Drehen Sie dieses Rad, damit Ihr iPod sicher im Dock steckt.

9 PIKINI 1/LIKE 1 6 7 TRUCK 8 BASS 15 14 PIKINI 2/LIKE 2/PIK 6 7 TRUCK 7 BASS 8 P=EDCK 3 MIC 1 FLOOD 4 CARE 2 MASTER 10 OH 1 OH 2 OH 2 11 MCC 12 HEMPHONES

* Um das Programm Mix aufzunehmen, um ein iPod:

1. Schließen Sie den iPod in das DOCK.
2. In der iPod, gehen Sie auf Extras ▶ Voice Memos und wählen Sie Record Now.
3. Wenn Sie der Aufnahme fertig sind, stoppen und speichern.

Hinweis: Sie können nicht spielen einen Track aus dem iPod und aufzeichnen. um es zur gleichen Zeit
