Produkttyp	Dekorative Dunstabzugshaube
Marke	Siemens
Modell	LC85K950
Maße (B x H x T ca.)	850 x 600-1100 x 500 mm
Gewicht (ca.)	15 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Gesamtleistung max.	280 W
Beleuchtung	2 Halogenlampen Osram Dulux S 11W
Anzahl der Geschwindigkeitsstufen	4 (davon Intensivstufe)
Maximale Luftförderung (ca.)	650 m³/h
Fettfiltertyp	Spülmaschinengeeignete Metallfilter
Mindestinstallationshöhe (über Elektrokochfeldern)	400 mm
Mindestinstallationshöhe (über Gaskochfeldern)	550 mm
Empfohlener Abluftdurchmesser	150 mm (rund)
Abluftbetrieb	Außenabluf / Umluftbetrieb (nicht im Lieferumfang)
Funktionen	Ein/Aus, variable Geschwindigkeit, Beleuchtung, Nachlauf
Tonsignal	Deaktivierbar
Filterverschmutzungsanzeige	Ja (Tonsignal + Anzeige 'z')
Pflege der Oberflächen	Edelstahl: Spezialprodukt, Politurrichtung; Aluminium: Seifenwasser
Lampenwechsel	Zugänglich nach Entfernen des Filters und des Rahmens
Reparierbarkeitsindex (Schätzung)	7.5/10 (Ersatzteile verfügbar)
Normen	CE, WEEE, Entstörung
Farbe	Edelstahl

Häufig gestellte Fragen - LC85K950 SIEMENS

Wie schalte ich die Siemens LC85K950 Dunstabzugshaube ein und aus?

Um den Lüfter einzuschalten, drücken Sie die Taste +. Zum Ausschalten drücken Sie die Taste 0 oder reduzieren die Geschwindigkeit bis zum Stillstand. Die Beleuchtung wird mit der Taste (in Form einer Glühbirne) bedient.

Wie stelle ich die Lüftergeschwindigkeit ein?

Verwenden Sie die Tasten + (erhöhen) und - (verringern), um die Geschwindigkeiten zu durchlaufen. Die Intensivstufe (Buchstabe P) wird durch mehrmaliges Drücken von + aktiviert; sie kehrt nach 10 Minuten automatisch auf Stufe 2 zurück.

Wie aktiviere ich den Nachlauf des Lüfters?

Drücken Sie die Taste →|. Der Lüfter läuft dann 10 Minuten auf Stufe 1 und schaltet sich automatisch aus. Die Anzeige →| leuchtet während dieser Zeit.

Wie reinige ich die Metallfettfilter?

Entfernen Sie die Filter durch Drücken der vorderen und hinteren Rasten. Reinigen Sie sie im Geschirrspüler oder von Hand mit heißem Wasser und Spülmittel. Vermeiden Sie aggressive Reinigungsmittel. Bei normalem Gebrauch reinigen Sie sie einmal im Monat.

Was bedeuten das Tonsignal und die Anzeige 'z' nach dem Ausschalten?

Dies ist der Sättigungsindikator für die Fettfilter. Sobald das Signal ertönt (6 Sekunden nach dem Ausschalten) und der Buchstabe z angezeigt wird, müssen Sie die Filter unverzüglich reinigen. Nach der Reinigung löschen Sie den Indikator durch Drücken der Taste 0.

Wie wechsle ich eine Halogenlampe?

Ziehen Sie den Netzstecker der Haube. Entfernen Sie den Fettfilter, dann schrauben Sie den Filterrahmen mit dem mitgelieferten Inbusschlüssel ab. Ersetzen Sie die defekte Lampe (Osram Dulux S 11W), indem Sie sie vorsichtig herausziehen. Setzen Sie den Rahmen und die Filter wieder ein.

Welche Mindesthöhe sollte zwischen der Haube und dem Kochfeld eingehalten werden?

Über Elektrokochfeldern: 400 mm. Über Gaskochfeldern: 550 mm. Bei Festbrennstoffherden ist ein geschlossener Deckel erforderlich und es gelten nationale Vorschriften.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, aber die Anleitung gibt an, dass sie hauptsächlich für den Außenablufbetrieb ausgelegt ist. Für den Umluftbetrieb muss ein Aktivkohlefilter-Set (nicht im Lieferumfang) installiert werden. Befolgen Sie die spezifischen Montageanweisungen.

Was tun, wenn die Tasten der Haube nicht mehr reagieren?

Schalten Sie die Haube stromlos, indem Sie den Netzstecker ziehen oder den Sicherungsautomaten für etwa eine Minute ausschalten. Schließen Sie sie wieder an: Die Tasten sollten wieder funktionieren. Wenn das Problem weiterhin besteht, wenden Sie sich an den Siemens-Kundendienst.

Wie pflege ich die Edelstahloberflächen?

Verwenden Sie ein spezielles Edelstahlpflegemittel und reiben Sie stets in Polierrichtung. Vermeiden Sie trockene Tücher und scheuernde Reinigungsmittel. Für Aluminiumoberflächen verwenden Sie ein weiches Tuch mit Seifenwasser oder einem nicht aggressiven Glasreiniger.

BEDIENUNGSANLEITUNG LC85K950 SIEMENS

Gebrauchs- und Montageanleitung

Kaminver- verblendung Schalter Licht/Lüfter Beleuchtung Kamin- verblendung Fettfilter

• Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
• Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
• Die Küche bleibt weitgehend frei von Fett und Geruch.

⚠️ Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z.B. Gas-, Öl- oder Kohleheizgeräte, Gasdurchlauferhitzer, Gasboiler) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegen-seitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.
⚠️ Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Vor dem ersten Benutzen

Wichtige Hinweise:

• Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
  Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
  Gas-Kochmulden / Gas-Herde: Betreiben Sie nicht alle Gas-Kochstellengleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.
  ⚠ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
• Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
• Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Sicherheitshinweise

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Die Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Die Dunstabzugshaube nie ohne Fettfilterbetreiben.

Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z.B. Pommes frites, nur unter Aufsichtzubereiten.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Die Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.

Keine Gegenstände auf der Dunstabzugs-haube abstellen.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Anzeige Lüfterstufen Lüfternachlauf Licht Lüfter - Aus Lüfter zurück- schalten Lüfter ein- und hochschalten

Signalton:

Beim Drücken einer Taste ertönt zur Bestätigung ein Signalton.

Ausschalten des Signaltons:

Drücken Sie gleichzeitig die Tasten 0 und + bis nach ca. 3 Sekunden ein Signal ertönt.

Einschalten des Signaltons:

Wiederholen Sie den Vorgang.

Einschalten des Lüfters:

Drücken Sie die Taste +

Einstellen der gewünschten Lüfterstufe:

Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe höher.

Drücken Sie die Taste –.Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

Drücken Sie die Taste 0. Die Anzeige 0 er- lischt nach kurzer Zeit.

Oder:

Drücken Sie die Taste – so oft, bis der Lüfter ausschaltet. Die Anzeige 0 erlischt nach kurzer Zeit.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

Drücken Sie die Taste + so oft, bis die Anzeige P leuchtet.

Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe 2 zurück.

Lüfternachlauf:

Drücken Sie die →|

Der Lüfter läuft 10 Minuten in der Stufe 1 Dabei blinkt in der Anzeige ein Punkt. Danach schaltet der Lüfter selbsttätig aus.

Beleuchtung:

Drücken Sie kurz die Taste 🙏 zum Ein- und Ausschalten.

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Automatisches Einschalten der Beleuchtung, z.B. über eine Zeitschaltuhr:

Lüfter und Beleuchtung müssen ausgeschaltet sein.

Einschalten:

Drücken Sie gleichzeitig die Tasten - und →|

Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung ein.

Ausschalten:

Wiederholen Sie den Vorgang bei eingeschalteter Beleuchtung.

Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung aus.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige: ≡

Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige ≡ leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1x im Monat gereinigt werden.

Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen.

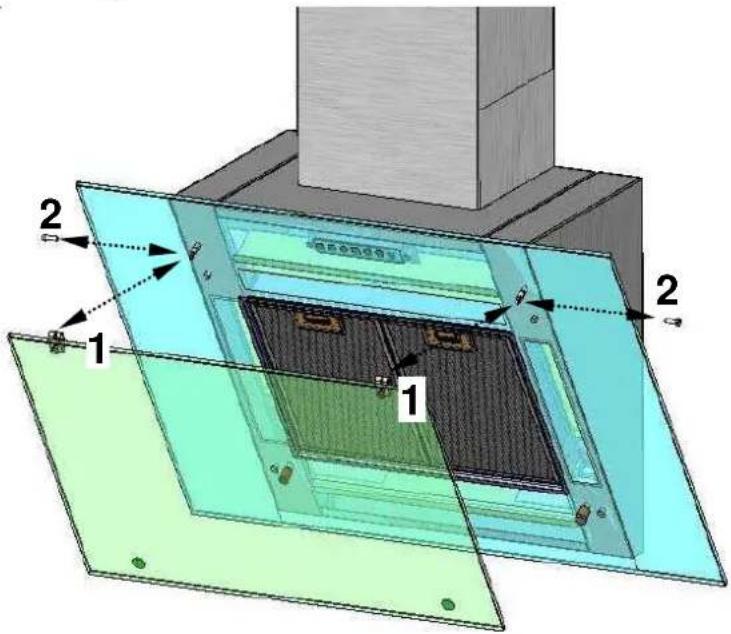

Aus- und Einbauen der Metall-Fettfilter:

Wechseln Sie die Fettfilter nur bei geöffnetter Frontscheibe.

1. Drücken Sie die Rasten der vorderen Fettfilter und klappen Sie die Fettfilter ab.

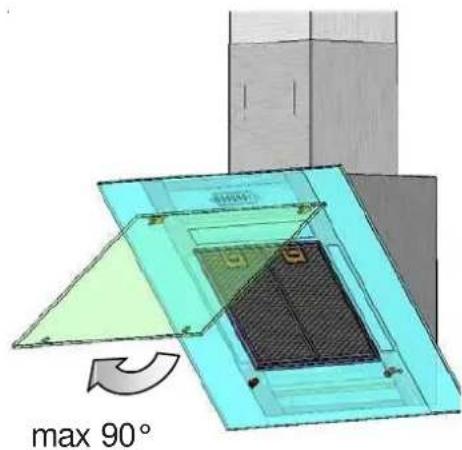

⚠ Bitte die Scheibe maximal um 90° abschwenken, da sonst die Glasscheibe zerstört werden kann.

max 90°

1. Drücken Sie die Rasten der hinteren Fettfilter und klappen Sie die Fettfilter ab.

1 2

1. Reinigen Sie die Fettfilter.

2. Setzen Sie die gereinigten Fettfilter wieder ein.

3. Löschen Sie die Anzeige ≡ durch Drücken der Taste 0.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Zum Reinigen der Dunstabzugshaubeheiße Spüllauge oder mildes Fensterputzmittel verwenden.

Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahrvorgebeugt und die optimale Funktion bleibt erhalten.

Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht- scheuernden Edelstahlreiniger.

Reinigen Sie nur in Schliffrichtung.

Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beilie-gendes Service-Heft.

Aluminium-, Lack- und Kunststoff- oberflächen:

Keine trockenen Tücher verwenden.

Verwenden Sie ein mildes Fensterreinigungsmittel.

Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

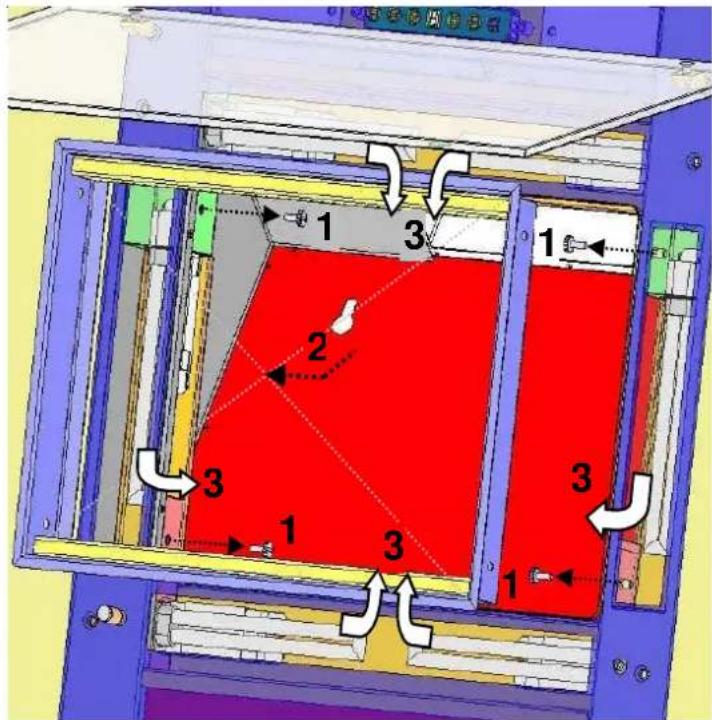

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Entfernen sie zunächst die Fettfilter (siehe Kapitel Fettfilter und Wartung)
3. Schrauben Sie den Fettfilterrahmen, mittels dem beigelegten Innensechskantschlüssel (SW3 mm), durch lösen der Linsenkopfschrauben ab. Vorsicht beim Lösen der letzten Schraube, da der Fettfilterrahmen auf das Kochfeld fallen kann.
4. Tauschen Sie das defekte Leuchtmittel (Osram Dulux S 11W) nun durch vorsichtiges Ziehen aus der Fassung heraus. Bitte verwenden Sie die Haube nur mit eingestecktem Leuchtmittel.
5. Führen Sie nun den Filterrahmen wieder ein und schrauben Sie die 4 Linsenkopfschrauben mit dem Innensechskantschlüssel fest.
6. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Störungen Vor der Montage

Wenn in der Anzeige ein ≡ oder [ erscheint:

Siehe Abschnitt „Filter und Wartung“.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte folgende Gerätedaten bereithalten:

AB-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 400 mm Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z.B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 550 mm,

Vor der Montage

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. Die Abluft darf weder in einen in Betriebbefindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betriebbefindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z.B. Gas-, Öl- oder Kohleheizgeräte, Gasdurchlauferhitzer, Gasboiler) muss für ausreichend Zuluft gesorgt werden die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04

mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluft-mauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr. Möglichst wenig Rohrbögen. Möglichst große Rohrdurchmesser und große Rohrbögen.

Vor der Montage

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre: Wir empfehlen Innendurchmesser 150 mm oder größer,

Flachkanäle müssen mind. einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Elektrischer Anschluss

Die Dunstabzugshaubedarf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazugehören LS -Schalter und Schütze.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Um Transportbeschädigungen vorzubeugen ist die Frontglasscheibe getrennt vom Haubenkörper verpackt und muss nach dem auspacken mit dem Haubenkörper verbunden werden (siehe nachfolgende Zeichnung).

Die Glasscheibe muss zunächst auf die beiden Befestigungspunkte aufgesetzt werden. Dann muss der Bolzen von außen nach innen eingedrückt bzw. vorsichtig eingeschlagen werden. Damit der Bolzen eingeschoben werden kann, muss die Scheibe vorher genau positioniert werden, so daß der Bolzen durch die Befestigungspunkte an der Haube durchgesteckt werden kann.

Bei der Montage des Bolzens ist unbedingt darauf zu achten, daß dieser vollständig eingeschoben wird. Wird dieser nicht komplett eingeschoben, kann es zu Beschädigungen der Scheibe durch Herabfallen kommen. Das herabfallende Glas kann zusätzliche Schäden oder auch Verletzungen nach sich ziehen.

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Glasblende öffnen Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

Turmhalte- winkel Anschluss für Abluftschauch Befestigungs- bohrung

Auf Mindestabstand Kochstelle – Dunstabzugshaube von 400 mm bei Elektro-Kochstellen bzw. 550 mm bei Gas-Kochstellen achten. Bei Verwendung der Bohrschablone ist darauf zu achten das der Abstand von Unterkante Haubenkörper zum unteren Rand der Bohrschablone 755mm beträgt (siehe Abb. Bohrschablone).

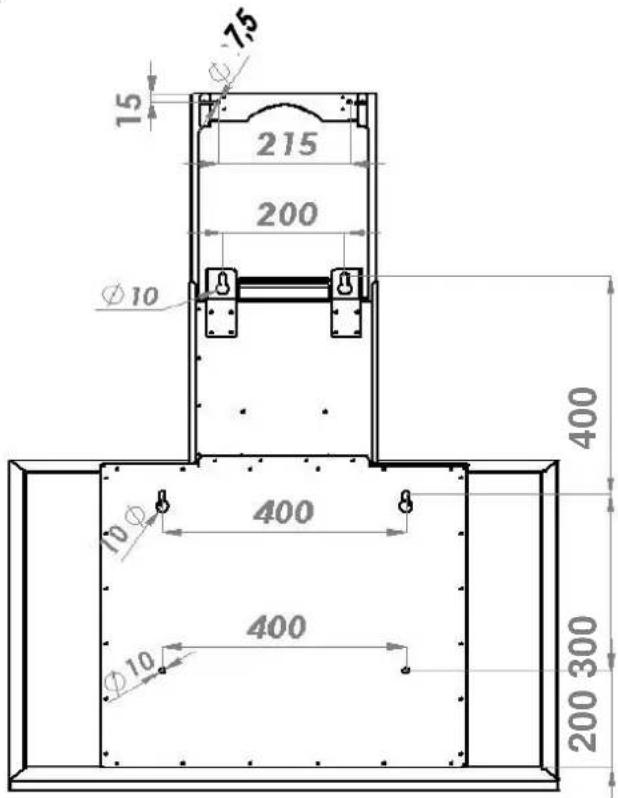

2 Löcher (∅6mm) für Turmhaltewinkel.
6 Löcher (∅10mm) für die Befestigung der Dunstabzugshaube.

15 7.5 215 200 Ø10 400 400 400 Ø10 200 300

Bitte auf eine mittige Anordnung der Dunstabzugshaube zu den Kochstellen achten.

1. Löcher bohren und entsprechenden Dübel bündig einsetzen.

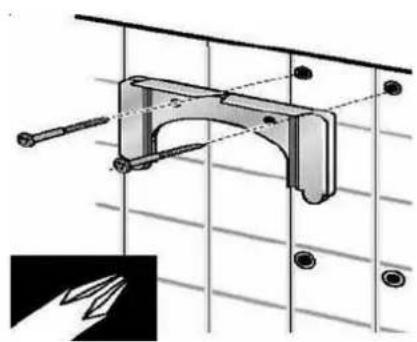

2. Aufhängung (Turmhaltewinkel) des Oberturms befestigen
3. Stockschrauben soweit in die Dübel (Ø10 mm) einschrauben, dass noch ca. 20 mm hervorstehen.

1. Dunstabzugshaube an den oberen Befestigungspunkten aufhängen und mit Unterlegscheiben und Muttern locker befestigen.
2. Dunstabzugshaube ausrichten (Montagemaße prüfen) Muttern anziehen.

Bohrschablone

200 Ø10mm 755

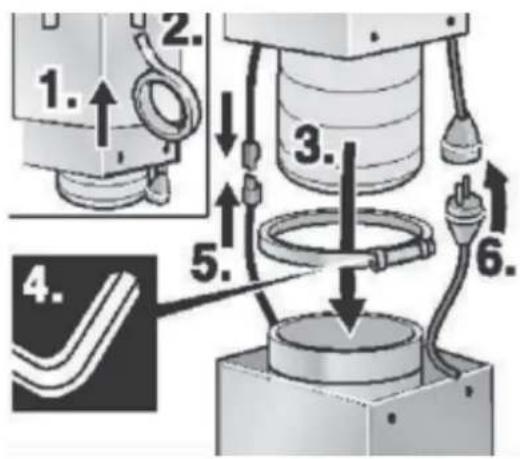

1. Dunstabzugshaube zusätzlich mit mindestens zwei Schrauben befestigen.
2. (Abluftbetrieb) Abluftschlauch auf richtige Länge ablängen.
3. (Abluftbetrieb) Abluftschlauch anbringen und befestigen, auf Knickfreiheit achten.
4. Den elektrischen Anschluss herstellen.

1. 2. 3. 4. 5. 6.

1. Halteauskerbungen am Oberturm 2-3mm nach außen biegen.

1. Oberturm in die Haltelasche der Turmaufhängung einschieben, bis dieser einrastet.

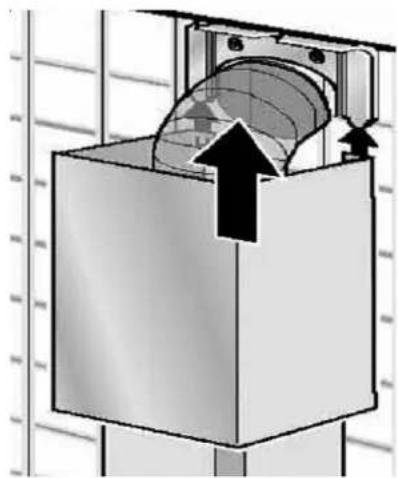

1. Unterturm ein wenig nach außen weiten und über den Oberturm und das Modul der Dunstabzugshaube aufsetzen. Der Unterturm muss auf der Haube ruhen.

AB-Nr.: Data de fabrico

Besuchen Sie uns im Internet:

http://www.siemens.de/hausgeraete
