BEDIENUNGSANLEITUNG hawaii UBBINK

Bitte tatsäch und zum späteren Nachschlagen aufbewahren

- Warnhinweis

VORWORT

Be dem Holz, einem der Hauptbestandteile der Schwimmbader von UBBINK, handelt es sich um einen lebendigen Werkstoff, der sich im Falle einer Lagerung unter schlechten oder unvorteilhaffen Bedingungen verformen kann.

Achten Sieitte dauf, die Holzelemente flach in einem kuhlen und gelufteten Raum vor Sonnenbestrahlung und Witterungseinflüssen geschutz aufzubewahren.

• Schleifen Sie bei der Montage die Kanten der Holzelemente mit einer Feile oder mit Schmrigelpapier ab, um eventuell vorhandene Splitter zu entfern.
• Die Spalten, Astlicher und Bruchstellen mit geringen Ausmaßen in Höhe der Leisten wirken sich auf die mechanische Festigkeit des Holzes keinesfalls beeinträchtigend aus. Diese Veränderungen konnen im Rahmen von Produktreklamationen auf keine Fall geltend gemacht werden. Die Risse durlen nicht mit Bindemitteln oder anderen Materialien verschlssen werden.
• Wir empfehlen Ihnen für die Montagearbeiten auf die Unterstützung eines Fachmannes zurückzugreifen.
• Bei der Einfassung handelt es sich um ein Fertigelement. Es ist ausrücklich verboten, auf diesen Element zu laufen oder sich auf diesen Element zu setzen.
• Der Filter muss unbedingt unter der Wasserstandlinie installment werden.

SICHERI

Beobachten und handeln Sie:
- Halten Sie bei derutzung des Schwimmbads die Sicherheitsvorschriften in der Pflege- und Gebrauchsanleitung ein. Die Nichteinhaltung der Pflegevorschriften kann zu schweren Gesundheitsgefahren vor allem fer Kinder führn.
- Die Beaufsichtigung der Kinder muss in unmittelbarer Höhe und konstantstattfinden.
- Beauftragen Sieitte nur eine einzige Person mit der Sicherheit des Schwimmbades.
- Verträken Sie die Beaufsichtigungsmaßnahmen, wenn mehrere Personen das Schwimmbad benutzen.
- Schreiben Sie die Benutzung von individuellen Schwimmhilfen vor (für Personen, die nicht schwinnen können).
- Bringen Sie ihren Kindern so früh wie möglich das Schwinnen bei.
- Benetzen Sie vor dem Betreten des Schwimmbades den Nacken, die Arme und Beine mit Wasser.
- Lernen Sie die lebensrettenden Erste-Hilfe-Maßnahmen sowie insbesondere die speziellen Maßnahmen für Kinder.
- Verbieten Sie Kopfsprüge oder Sprüge in Anwesenheit von kleinen Kindern.
- Wettrennen und wilde Spieler sollenn am Rand des Schwimmbads untersagt werden
- Kinder, die nicht gut schwinnen konnen und alleine das Schwimmbad benutzen, darf der Zutritt nicht ohne Schwimmweste oder Schwimmflügel erlaubt werden.
- Bit denken Sie daran, die äußere Holzleiter nach jeder Verwendung wieder zu entfernen, um ein unbeaufsichtigtes Betreten ihren Schwimmbades zu verhindern.
- Bite lessen Sie im unbeaufsichtigten Becken oder in der unmittelbaren Höhe kein Spielzeug zurück.
- Halten Sie das Wasseritte dauerhaft klar und rein.
- Bite lagern Sie die Produkte für die Behandlung des Wassers außerhalb der Reichweite von Kindern.
- Bite verwenden Sie im Schwimmbad keine schneidenden oder spitzen Gegenstände (dies kann zu Beschädigungen der Schwimmbadfolie führen).
- Behandlungsmittel dürfen keinesfalls direkt ins Wasser gegeben werden (dies kann zu Fleckenbildungen auf der Schwimmbadfolie führen).
- Aus Sicherheitsgründen ist die Filtergruppe über einen Fehlerstromschutzschalter (FI-Schalter) mit einem NennfeHLerstrom ≤ 30mA zu betreiben.
- Den Swimming Pool nicht benutzten, wenn die Filteranlage beschadigt ist.
- Die Filtergruppe entspricht der Norm EN 60335-2-41, die vorschreiben, dass alle Elektrogeräte, die in weniger als 3,50 m vom Becken installiert werden und frei zuganglich ist, mit einer Kleinspannung von 12 V versorgt werden müssen. Alle mit 220-240 VAC versorgten Elektrogeräte müssen in einer Entfernung von mindestens 3,50 m (Stecker) bzw. 2 m (Elektrogerät) vom Beckenbrand installiert werden.itte informieren Sie sich beim Hersteller fur jederweite Art von Änderungen einer oder mehrerer Elemente der Filtergruppe.

• Wenn die Anschlussleitung eines angeschlossenen Elektrogerätes beschädigt wird, muss diese sofort außer Betrieb genommen werden, um Gefährdungen zu vermeiden.
• Wenn es möglich ist, die Bolzen und Schrauben kontrollieren (zum Beispiel: auf Rostspuren).
• Bei Baggerarbeiten müssen die Seitenwände abgestützt werden.

Bitte sieh Siedie folgenden Punkte vor:

• ein in der Höhe des Beckens erreichbares Telefon, damit Sie ihre Kinder beim Telefonieren nicht unbeaufsichtigt halten müssen;
• eine Boje und eine lange Stange in der unmittelbaren Nähe des Beckens;
• zudem können bestimmte Ausstattungen die Sicherheit erhöhen:
  a) eine Schutzbarriere, deren Tur ständig verschlossen gehalten wird (eine Hecke ist beispelseweise nicht als Sperre anzusehen);

b) eine korrekt angebrachte und befestigte manuelle oder automatische Schutzabdeckung;

c) ein elektronischer Sensor mit akustischer Warnung bei dem Passieren bzw. Sturz von Personen, in eingeschalteten und betriebsbereiten Zustand;

Hinweis: diese Ausstattungen können themselves, ersetzen aber nicht die erforderliche persönliche Beaufsichtigung des Schwimmbades.

Bei einem Unfall:

d) holen Sie das Kind so Schnell wie möglich aus dem Wasser;
e) rufen Sie umgehend den Rettungsdienst an und befolgen Sie die Ihnen erteilten Anweisungen;
f) tauschen Sie die nasse Kleidung des Kindes durch warme Decken aus;
g) lernen Sie die Notrufnummern auswendig und hangen Sie sie auch in der unmittelbaren Höhe des Schwimmbades auf:
- Europäische Notrufnummer: 112
-Giftnotruf

Schwimmbad 410 - H120 cm

Garantiebedingungen:

• Der Pool muss innerhalb von 48 Stunden nach dem Öffnen der Verpackung montiert werden. Wenn Sie jedoch gezwungen sind, ihren Pool vor der Montage auf unbestimmte Zeit ausgapekt zu halten (z. B. nach der Montage), ist es wichtig, alle Holzteile in einem trockenen und belufteten Bereich flach zu lagern und sie mit den Gurten festzuziehen, um die Garantie aufrechtzuerhalten.
  Die Montage des Pools auf einer glatten, ebenen Betonplatte gemäß den in der Anleitung angegebenen Abmessungen ist für den Erhalt der Garantie zwingend erforderlich.
• Unsere Garantie beschrankt sich auf die Ersetzung von fehlerhaften Teilen. Siezieht auf keinen Fall eine Entschädigungs- oder Schadensatzforderung nach sich.
  Die allgemeine Garantie ist in den folgenden Fällen nicht anwendbar:

-Verwendung von Geräten, die nicht mit unseren Anweisungen übereinstimmen.

-Hervorgerufene Schaden durch falsche Handhabung während und nach der Montage oder alle an den Konstruktionselementen ohne Zustimmung des Herstellers vorgenommene Änderungen.

Pumpe:

DURCH DIE GARANTIE GEDECKT

DURCH DIE GARANTIE NICTT GEDECKT

- Elektrische Probleme: 2 Jahre unter normalen Nutzungsdingungen (ab Kaufdatum des Verbrauchers)

- Verschlechterung durch Abrieb oder Korrosion (insbesondere im Rahmen der Wasseraufbereitung durch Salzelektrolyse) - Schäden durch fehlerhaften Anschluss oder unsachgemäßen Austausch des Kabels und/oder des Netzsteckers - Geräte, die von einem Dritten demontiert oder wieder zusammengetellt wurden - Bruch von Teilen (Pumpenuntergestell, Vorbilfilterdeckel, Rillenspitze...) - Verwendung der Pumpe ohne Wasser - Schäden an der Pumpe durch Eintauchen (z.B. Überschwemmung des Technikraums) - Schäden durch Frost

Schwimmbadfolie:

DURCH DIE GARANTIE GEDECKT

DURCH DIE GARANTIE NICT GEDECKT

2 Jahre Garantie: Dichte und Haltbarkeit von Schweinböhnen unter normalen Einsatzbedingungen (ab Kaufdatum durch den Verbraucher) Beispel für eine Garantieleistung

- Verformungen der Schwimmbadfolie, wenn der Pool länger als 24 Stunden leer ist (nie den Pool vollständig entleeren) - Flecken im Zusammenhang mit Algenwachstum - Flecken im Zusammenhang mit der Zersetzung von Fremdkörpern in Kontakt mit der Schwimmbadfolie - Flecken und Verfährungen durch Einwirkung von oxidierenden Produkten - Farbechtheit und Verschleiß durch Reibung des Materials auf verschiedene Oberflächen - Risse der Schwimmbadfolie unter der Hung-Schiene infolge von Bewegungen der Schwimmbadfolie oder zu tiefer Wasserlinie - Lücher, Steine, Risse oder Schnitte - Flecken, die durch eine Überdosierung oder einer unsachgemäßen Handhabung von Behandlungsprodukten entstehen (direkt ins Wasser gegossen) - Falten oder Schäden, die durch unsachgemäße Montage der Schwimmbadfolie entstehen

Filtration:

DURCH DIE GARANTIE GEDECKT	DURCH DIE GARANTIE NICT GEDECKT
- 2 Jahre Garantie auf: Tank, Ablassschraube, Manschette, Mehrwegeventil, Pumpenfilter-Anschlussleitung (ab Kaufdatum des Verbrauchers)	- Leckage Probleme durch Betriebsdrucküberschreitung des maximal zulässigen Drucks (siehe Filteranleitung) - Wenn die Korngroße des verwendeten Sands weniger als 0,6 mm beträgt - Schäden oder Probleme, die durch unsachgemäß Installation oder Nichtbeachtung unserer Montageanleitung entstehen - Frostschäden

Holz ist ein Material, das lebt

Holz ist ein natürliches Material und kann Unregelmäßigkeiten aufweisen. Einige von denen sind normal und oberflächlich. Sie sind von der Garantie ausgeschlossen, da sie die Festigkeit und Haltbarkeit Ihr's Pools nicht beeinträchtigen.

Harz Rippen und Astlöcher

Spalten

Farbuntschiede

lange

Runde Astlocher

Rückstände der Wärmebehandlung

Oberflächenschimmel

Bruchstellen, Risse und Spalten

Holz unterliegt Maßschwankungen in Abhängigkeit von Feuchtigkeit und Temperatur. Wenn es trocknet,zieht es sich unregelmäßiger zusammen, wodurch Risse entstehen. Diese können beeindrückend sein, haben aber keinen Einfluss auf die mechanischen Eigenschaften und die Festigkeit des Produkts.

Harzaustritt

Beit t h t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Farbuntschiede

Alle Holzarten haben entsprechliche Farben. Die Einwirkung von UV-Strahlen auf das Holz reduziert diese erheblich.

Vorhandensein von Knoten

Die Knoten entsprechen den Asten des Baumes. Unsere Holzer werden so ausgewaht, dass die Menge und Groß so welt wie möglich begrenzt wird.

Rückstände der Wärmebehandlung

Autoklaviertes Holz zeigt oft grünliche oder weißliche Spuren auf der Oberfläche, die mit der Zeit verschwinden.

Oberflächenschimmel

Holz ist anfällig für Schimmelpilze, die durch mikroskopische Pilze verursacht werden. Dieses Oberflächenphenomen, verstärkt durch Hitze, Feuchigkeit und mangelnde Belüfung, zeichnet sich durch hellblau bis schwarc-blaue Flecken aus. Ein einfaches Abwischen oder Freilegen des Holzes erleichtet das Entfernen. Es ist zu beachten, dass behandelte Holzer der Klasse 4 natürlich vor Pilzbefall geschützt sind.

Behandlung

Es ist keine zusätzliche Behandlung oder Anwendung eines Holzschutzmittels für ihren Ubbink-Pool® notwendig. Unter Einwirkung von UV-Strahlen wird das Holz im Laufe der Zeit grau, ohne seine Haltbarkeit zu beeinträchtigen. Sie können jedoch eine mikroporose Lasur auftragen, die mit der Autoklav-Behandlung kompatibel ist, um auf Wunsch die ursprüngliche Farbe zu erhalten.

Lagerung und Montage ihres Pools

Wenn Sie Ihren Pool nicht soort installieren mochen, ist es notwendig, ihre Verpackung richtig, ohne sie auszupacken, an einem kühlen und belufteten Ort zu lagern oder sie andernfalls vor Witterungseinflüssen und der Sonne geschütz aufzubewahren. Wenn Sie jedoch gezwungen sind, ihren Pool aussupacken, ist es unerländlich, das Paket, die flachen Bretter und die Gurte wieder festzuziehen. Nach dem Auspacken muss die Struktur innerhalb von 48/72 Stunden aufgebaut werden.

DURCH DIE GARANTIE GEDECKT

DURCH DIE GARANTIE NICT GEDECKT

- 15 Jahre Garantie gegen Fäulnis und Angriffe durch holzfressende Insekten (ab Kaufdatum durch den Verbraucher) bei Installation auf einer glatten, ebenen Betonplatte

- Veränderungen der Holzfarbe durch klimatische Einflüsse - Nattürliche Verformungen (Spalten, Risse und Äste, die die mechanische Festigkeit des Holzes in keiner Weise beeinträchtigen) - Unvollkommenheiten, die die Festigkeit der Struktur nicht beeinträchtigen: Harzaustritt, Farbunterschiede der Dielen, Rückstände der Wärmebehandlung, die dem Holz ein grünliches Aussehen verleihen, und oberflächlicher grauschwarzer Schimmel, der durch mangelnde Belüfung der verpackten Struktur entstehen. - Montage- oder Lagerfehler, die zu einer Verformung der Wandleiten führen (Montage erfolgt langle nach dem Offnen der Verpackung ohne erneute Sicherung) - Die Verformung der Leisten durch den Druck des Wassers, die den mechanischen Widerstand des Beckens in keiner Weise verändert - Die Verformung der Konstruktion durch nicht konforme Montage auf der Betonplatte - Verschlechterung des Bauwerks durch halb- oder nicht unterirdische Verlegung (Abdichtungsbahn und Kiesversatz erforderlich) - Strukturbeeinträchtigung durch die Behandlung des Holzes mit aquaphoben Produkten, die das Holz nicht atmen halten: Teer, Lack, Lasuren etc. - Brüche oder fehlende Leisten von weniger als 30 cm, die die Mechanische Festigkeit des Beckens nicht beeinträchtigen - Leichte Verformungen, die die Schachtelung der Bohlen nicht verhindern

Kundendienst UBBINK®

Schwimmbad 410 - H120 cm

WICTIG: Der Kundendienst wird nur durch die Verkaufsstellen abgewickelt.

• Obligatorische Dokumente zur Anwendung der Garantie:

Kassenticket / Kaufbeleg.
Foto des beschädigten Teils oder des aufgetretenen Problems
Garantieformular unten vollständig ausgefüllt
Seriennummer

Beispiel für ein strukturelles Problem:
Nr. auf Anfrage

Nr. auf weiBer Plane

Beispiel für ein Problem der Schwimmbadfolie:
Nr. auf Verpackungskarton

Verkaufsstelle:	Kunde:
Stadt:	Adresse:
Kontaktinformationen	Stadt:
Direktes Telefon:	Tel.:

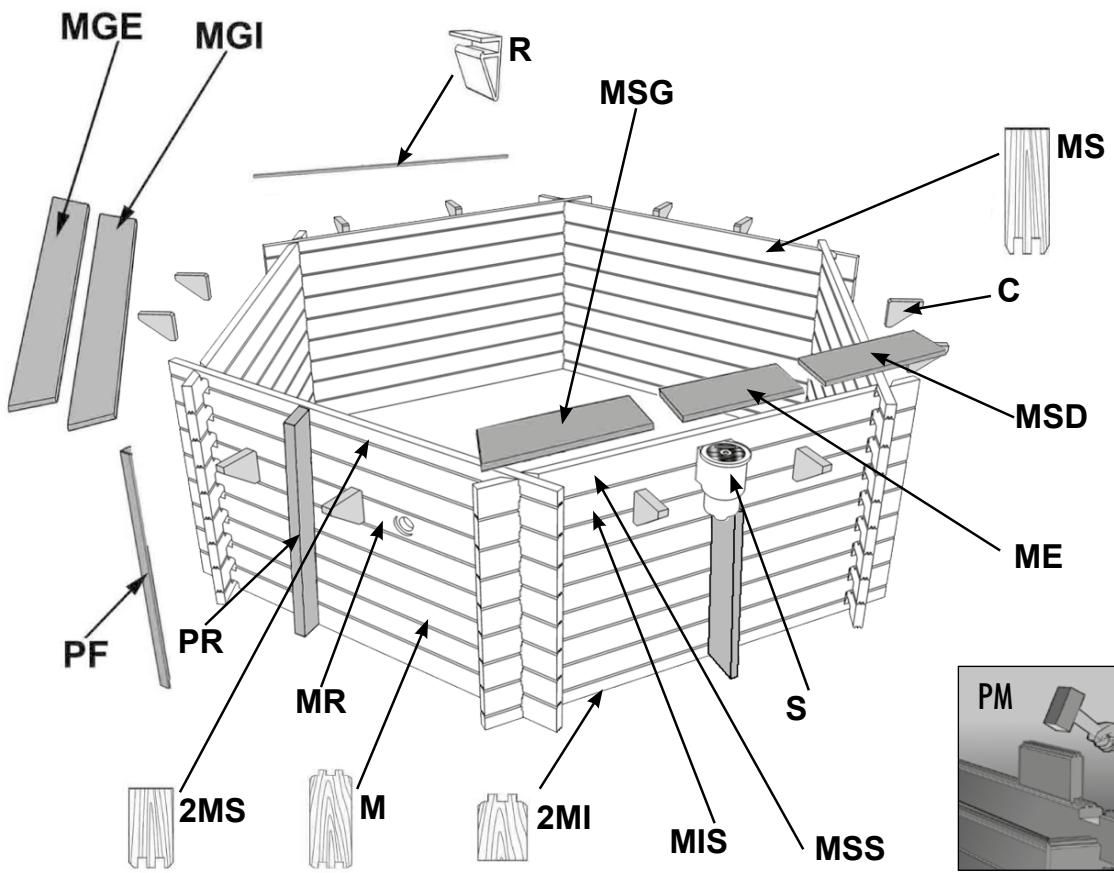

Stücklste:

Code	Ref.	BeFig.	Paket Code	Menge
PM	7514114	Schlagklotz 45 x 135 x 280 mm	2
PF	7514113	I-Abschlussprofil 28 x 70 x 1260 mm	12
PR	7514097	Mast 45 x 135 x 1275 mm (Verstörkung)	6
C	7514048	Randkonsole 45 x 230 x 170 mm	12
	7514049	Holzanschlag für Skimmerkloppe 30 x 20 x170 mm	2

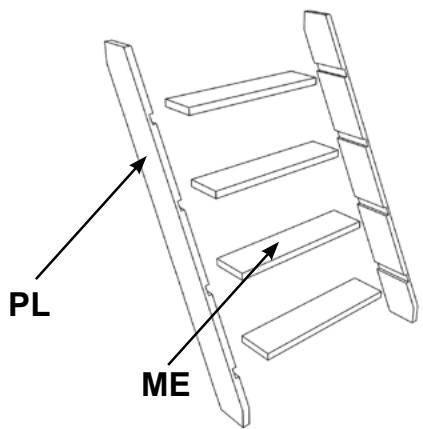

PL	7100201	Wangenpaar für Holzleiter H120/130 cm	1
ME	7514052	Stufen Leiter Tannenholz 28 x 145 x 600 mm	5
MGI	7514060	innere Randplatte 28 x 145 x 1878 mm	6
MGE	7514061	äußere Randplatte 28 x 145 x 2050 mm	5
MSD	7514118	äußere Randplatte Skimmer rechts 28 x 145 x 724 mm	1
MSG	7514119	äußere Randplatte Skimmer links 28 x 145 x 724 mm	1
M	7514070	Bohle 45 x 145 x 2080 mm	43
MS	7514071	obere Bohle 45 x 135 x 2080 mm	2
2MS	7514072	1/2 obere Bohle 45 x 67 x 2080 mm	3
2MI	7514073	1/2 untere Bohle 45 x 77 x 2080 mm	3
MSS	7514074	obere Bohle. Skimmer 45 x 135 x 2080 mm	1
MIS	7514075	untere Bohle Skimmer 45 x 145 x 2080 mm	1
MR	7504090	Staubohle 45 x 145 x 2080 mm	1
	7514149	Sandsack (25 Kg)	2
R	7514016	Einhängeschienen Hung 2.06 ml	6
	7514750	Edelstuhl-Leiter 3 Stufen	1

		Poolmax Pumpe	1
		Filtration	1
		Flexibler Schlauch, 8 m	1
	7514030	Bodenschutzvlies 200 gr. - 2x7 m	1
S		Skimmer, groß	1

	7514180	Beschlüge-Set	1
Code	Ref.	DETAIL DES BESCHLAGE-SETS	Paket Code	Menge
A0	7514267	Beutel Konsolen	1
A3	7514638	Beutel Konsolen	1
C2	7514639	Beutel Hung Schieren	1
DMI	7514553	Beutel Bohlenschrauben	1
DMP2	7514618	Beutel Bohlenschrauben	1
E	7514145	Beutel Skimmerkloppe	1
G	7514146	Beutel Holzleiter + Abschlussprofil	1
	7514144	Plaque galvanisée 275 x 110 x 1 mm	1 x 6
7514631		Schwimmbadfolie 50/100 blau 400 x 410 H120	1

GARANTIE OP DE ZWEMBADEN VAN UBBINK®

Pool 410 - H120 cm

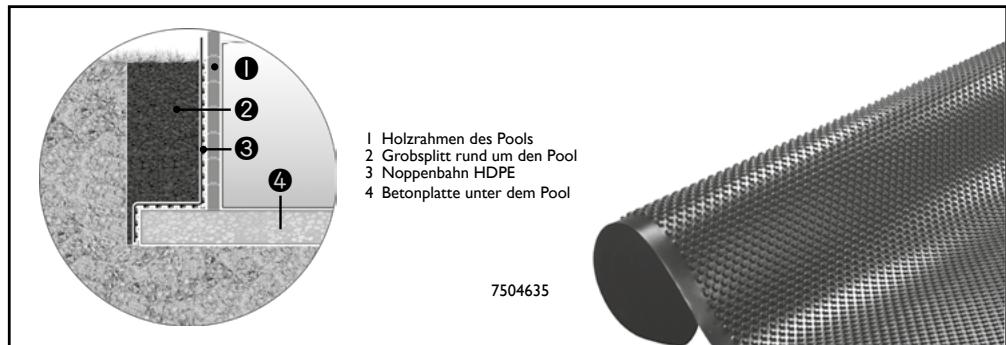

- Prinzip eines eingebauten oder halb versenkten Schwimmbads

Überprüfen Sie vor Beginn der Montagearbeitenitte, dass Sie über alle erforderlichen Teile verfügbar.

WICHITG: Wenn Sie sich für einen Einbau oder halb versenkten Aufbau Ohres Schwimmbad entscheiden, achten Sieitte darauf, die Pumpe und die Filtergruppe auf der gleichen Hohe wie das Schwimmbad in einem geschlossenen und dichten Raum in der Erde zu verlagen. Für den ordnungsgemai Betrieb der Filtergruppe muss sich these stets unterhalb des Wasserpegels befinden.

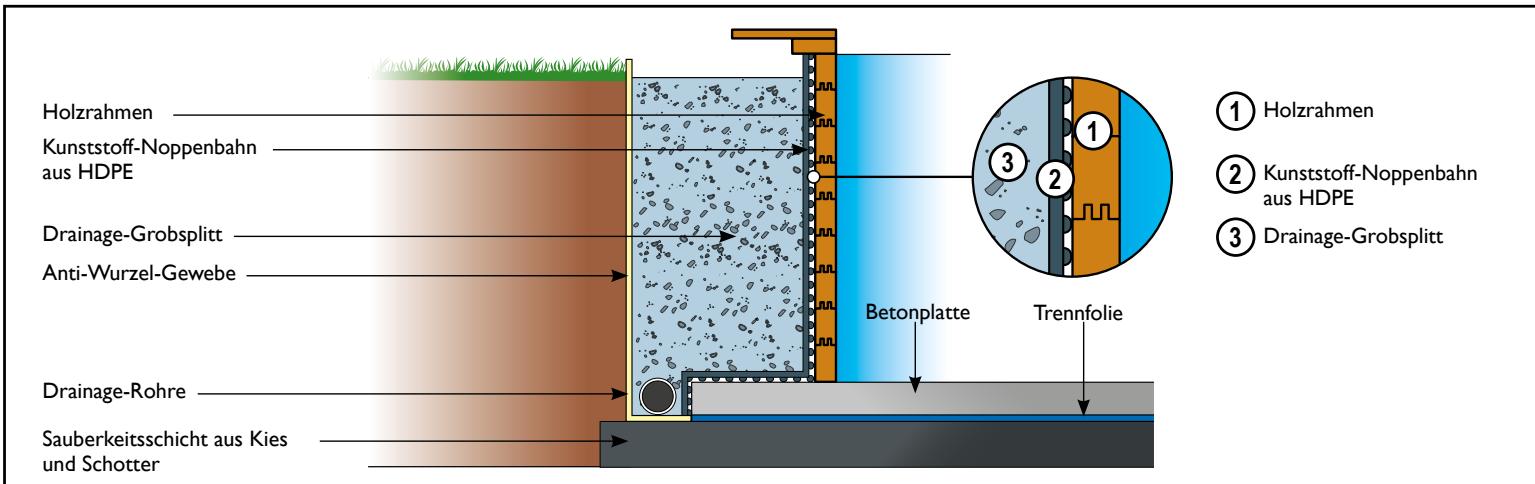

ACKTUNG: Bei einem eingebauten oder halb versenkten Schwimmbad müssen Sie vor der ersten Wasserbefüllung zunachst ein Sicherheits- und Schutzsystem erwerben und installieren, das den in Ihr dem Land geltenden Normen und Vorschriften entspricht, um Unfälle durch Ertrinken optimal vorbeugen zu konnen.

Bei Baggerarbeitem müssen die Seitenwände abgestützt werden.

• Bringen Sie auf der Außenwand eine isolierende Kunststofffolie (nicht im Lieferumfang enthalten) für die Abweisung von Regenwasser an. Die Höhe der Folie muss exakt der Höhe der Aufschüttung entsprechen.
• Die Noppenseite wird an die Pool-Struktur angelegt, um einen Luftspalt zwischen der nassen Bösung und den Poolwänden zu schaffen. Die Noppenstruktur sorgt für eine gündstige Verteilung des Böschungsdrucks bei gleichzeitig geringer Punktelastung (Druckfestigkeit: 250kN / m^2 ).
• Fullen Sie das Becken mit Wasser bevor Sie den Bereich, der das Wasser umgibt, mit Split auffullen. Fullen Sie dann den AuBenbereich mit Split auf. Achten Sie drauf, dass sich das Becken nicht verfortm.

-Vorbereitung des Bodens

2

• Montage der Wandscheibe

3

-Konsolenverschraubung

4

• Montage von Wandverständkungen

5

• Schierenmontage

6

• Montage Vlies- und Schwimmbadfolie

7

• Düssen und Skimmer ausschneiden

8

• Einbau der Randbohlen aus Kieferholz

9

• Leitern

1

Ia - Markieren Sie die Positionierung der Struktur auf dem Boden mit einem Abstand von 50 cm, um die Kontrolle der Geometrie zu erleichtern.
1b - Gießen Sie eine Betonplatte mit der auf Seite 10 angegebenen Große und einer Mindestdicke von 10 cm.
Ic - Richten Sie den Pool so aus, dass der Eingang des/der Skimmer(s) zu den vorherrschenden Winden ausgerichtet ist, um die Entfernung von Oberflächenpartikeln zu optimieren. um die Ausbringung von Oberflächenpartikeln zu optimieren.

2

2* - WICHTIG: Es ist wichtig, dass die Bohlen richtig eingepasst sind, insbesondere die am Boden (wo der Wasserdruck am höchst ist). UM EINE VERFARBTE BOHLE EINZUPASSSEN: Auch bei der Verpackung auf Palettes ist es möglich, dass einebohlen sich verfärben. Das ist gaz normal, da Holz ein lebensigtes Material ist. Um eine verfürbte Bohle zu positionieren und einzupassen,affen Sie sie auf einer Seite einrasten. Richten Sie die andere Seite mit 2 Holzscheiben und der beigeführten Klemme aus. Passen Sie mit dem Hammer und dem Schlagklotz ein.
2a - Montageprinzip. Verwenden Sie zu dieser Zweck den Schlagklotz für die Einpassung aller Bohlen. Die Leisten sind so konzipliert, dass sie die Bretter beim Einsatz richtig austrichten, keine Brüche haben keinen Einfluss auf die mechanische Festigkeit des Holzes, die Festigkeit und die Montage des Beckens.
2b - Legen Sie die ersten Reihe der Bohlen aus.
2c - Überprüfen Sie die Geometrie mit einem Maßband (10m) und setzen Sie die Montage der Bohlen bis zur 5. ganzen Reihe fort.
2d - Überprüfen Sie die Geometrie mit einem Maßband (10 m).
2e- Positionieren Sie die Staubohle auf die 6.Reihe. Sie kann rechts oder links geben dem Skimmer positioniert werden.
2f - Positionieren Sie dieunte Skimmerbohle auf der 7. Reihe nach dem unteren Bohlen.
2g - Positionieren Sie die obere Skimmerbohle und die 3 oberen Bohlen.

3

3a - Markieren Sie die Positionen der Konsolen an der Skimmerwand und den anderen 5 Wänden.
3b - Bohren Sie an den Positionen der Konsolen an der Skimmerwand und dann an den anderen 5 Wänden.
3c - Positionierung der Konsolen in Auf/Ab-Richtung. 3. - Richten Sie die Halterungen aus und schrauben Sie sie ein, bis die Schraubenköffe im Holz eingebettet sind.
3d - Befestigen Sie die Holzanschläge für die Skimmerklappe.
3e - Schrauben Sie den Skimmer und mit 2 Rundkopfschrauben in den oberen Balken aus dem Schraubenbeutel im Skimmerkasten.
3f - Montieren Sie die quadratische Außendichtung des Skimmers und den Skimmerkörper.
3g - Befestigen Sie alles mit den 8 zu entfernenden Rundkopfschrauben aus dem Schraubenbeutel im Skimmerkasten undziehen Sie sie fur eine gute Abdichtung fest an.
3h - Nachdem Sie den Gewindeteil des Teflonventils umwickelt haben (20 Umdrehungen mindestens gegen den Uhrzeigersinn), schrauben Sie es in den Skimmerkorper. Schlieben Sie das Ventil. Umwickeln Sie dann den Gewindeteil der geriffelten Endkappe in gleicher Weise mit dem Teflonband. Schrauben Sie die Endkappe an das Ventil.
3i - Dichtungen. Legen Sie eine rechteckige Dichtung auf jeder Skimmerrahmen undchten Sie auf eine gute Haftung. Bringen Sie am Auslass die Korkendichtung (A) in Kontakt mit der Seitenwand und legen Sie eine der beiden weiße Runddichtungen (B) übereinander, wobei auf eine gute Haftung zuachten ist

4

4a - Richten Sie den Pool so aus, dass der Eingang des/der Skimmer(s) zu den vorherrschenden Winden ausgerichtet ist, um die Entfernung von Oberflächenpartikeln zu optimieren.
4b - Schneider Sie das 45x135er Vierkanholz für den Skimmer auf die richtige Länge. Wenn der Verständungsmast diesen Vorgang befindert, ist eine Aussparung vorzusehen, um den erforderlichen Platz freizumachen.
4c - Schneiden Sie die 45 × 135 Stützmasten auf Beckenhöhe ab.
4d - Markieren Sie die Löscher und bohren Sie die Seitenwände.
4e - Schrauben Sie alle Bohlen an die Wandverstärkung an und betten Sie die Schraubenköfe in das Holz ein.

5

5a - Bohren Sie die Schieren gemäß den Abmessungen (3 cm von den äußerten Enden und dann etwa alle 20 cm). Die Schiene einer Seitenwand kann aus mehreren Segmenten bestehen, die aneinandergereiht sind.
5b - Die erstige Laufschiene anschrauben.
5c - Markieren Sie die zu schneidenden Winkel.
5d - Schneiden Sie die Winkel gemäß dem Diagramm ab. Schrauben Sie alle Schienen zusammen.

A

Reinigen Sie zunachst die Betonplatte sorgfältig und entfernen Sie mit Schleifpapier Splitter von den Seitenwänden, um alle Ständer sauber und glatt zu halten.

6

6a - Montieren Sie das Schutzvlies für den Boden.
6b - Schneiden Sie das Schutzvlies mit einem Messer oder einer Schere ab.
6c - Platzieren Sie die Schwimmbadfolie bei einer AuBentemperatur zwischen 20 und 25^
6d - Passen Sie die Ecken der Schwimmbadfolie an die der Struktur an.
6e - Hängen Sie die Schwimmbadfolie in die Lippe der Schiene ein.
6f - Kontrollieren die Positionierung der Schwimmbadfolie und glätten Sie die größeren Falten am Boden und an den Wänden.
6g -lagen Sie Wasser auf 2 cm Höhe einlaufen.
6h - Glatten Sie alle Falten
6i - Glätten Sie die Falten und fällen Sie bis zu 5cm Wasser unter der Druckdüse nach.

7

7a - Stoppen Sie die Wasserlinie unter der Druckdüse.
7b - Positionieren Sie die Düsen (Druck- und Saugdüssen) vom Beckeninneren aus.
7c - Schneiden Sie die Schwimmbadfolie an den Dusen aus, wobei ein Spalt von ca. 2 mm verbleibt. Setzen Sie die weißen Dichtungen B und die Druckdusen ein. Ziehen Sie die Mutter an der der Staudüse ausreichend fest, um die Dichtheit gegebenenfalls mit Hilfe der im Diagramm angegebenen Anleitung zu gewährleisten.
7d - Umwickeln Sie den Gewindeteil der Endkappen mit Teflonband (20 Umdrehungen mindestens gegen den Uhrzeigersinn). Schrauben Sie die Endkappe an den Auslass.
7e - Montieren Sie eines der 4 m Rohre und befestigen Sie es mit einer Metallschelle.
7f - Legen Sie das andere Ende des Schlauchs in den Pool und fällen Sieihn bis zu 5cm unter dem Skimmer nach.
7g- Markieren Sie die Position der Skimmerfuge.
7h - Verschrauben Sie die Skimmer mit den 18 Flachkopfschrauben aus dem Schraubenbeutel im Skimmerkasten.
7i - Schneiden Sie die Schwimmbadfolie im Skimmerrahmen. Setzen Sie schlieBlich die Flanschabdeckung ein, indem Sie sie einclipsen.
7j - Korrekte Wasserhöhe: in der Mitte der Höhe des Skimmers (nach der Einstellung der Filtration).
7k - Schneider Sie die Abschlussprofil auf Beckenhöhe und befestigen Sie sie mit den mitgelieferten Nägeln, wobei ein Abstand von 2 cm zwischen dem Ende des Abschlussprofil auf Beckenhöhe und und den Bohlen verbleibt.

A

Die Verwendung von Leitern muss auf den Zugang zum Pool beschränkt sein. Das maximal zulässige Gewicht beträgt 150 kg Die Zugangsmittel ⇒n bei Nichtgebrauch in eine sichere Position gebracht werden

8

• (siehe Seite 26)

9

9a - Richten sie die Leiter aus. Spülen Sie dazu bei Bedarf die Luft unter den Stufen.

9b - Befestigen Sie die Edelstahlstätzen mit den mitgelieferten Bolzen in der Verpackung der Leiter aus Edelstahl. Stellen Sie die Edelstahlleiter auf.

Der Beckenrand ist ein Abschlusselement. Es ist ausdrücklich verboten, darauf zu steigen, zu laufen oder zu sitzen. Nicht unter die Garantie fallen: Farbveränderungen, Verformungen (Spalten, Risse, Fugen, Astknoten oder Splitter) natürlicher Art oder infolge schlechten Aufbaus."

BENUTZUNG UND INSTANDHALTUNG VON SCHWIMMBÄDERN AUS HOLZ

① Die Nichtbeachtung der Wartungshinweise kann zu schweren Verletzungen führen, vor allem für Kinder.

1. WASSERBEHANDLUNG

Das Schwimmbad ist aufgebaut! Bevor Sie zum ersten Mal schwinnen gehen, muss das Wasser «vorbereitet» werden.

Beim Baden bleiben oft wie Verschmutzungen wie Pflanzenreste, Erde, Staub, Schweiß, Speichel, Haare, Fette, usw. im Schwimmbad zürück.

Das Schwimmbadwasser muss vor diesen Elementen geschützt.

Hierbei können einige einfache Regel angewandt werden:

• daran denken, am Tag zu filtern, dess Schwimmien ist der grabe Verschmutzungsfaktor. Stellen Sie die Filterzeit abhängig von der Wassertemperature ein. Je hohrer die Wassertemperatur ist,estochneller entwickelt sich die bakterielle Flora.

Wassertemperatur	< 10°	10-12°	12-16°	16-24°	24-27°	27-30°
Filterzeit	2h	4h	6h	8h	10-12h	-> 20h

Im Allgemeinen müssen Verunreinigungen unabhängig von der Filterungsart durch regelmäßiges Waschen der Filtration beseitigt werden.

Sandfilter: Wenn sich die Menge der Verunreinigungen im Sand erhöht, wird die Wasserzirkulation schwieriger und folglich erhöht sich der Druck. Siehe für das Waschen die Wartungsanleitung der Filtergruppe.

• Das Schwimmbadwasser analysieren: Denken Sie daran, den pH-Wert (Säure- oder Basengrad des Wassers) jederWoche zu überprüfen. Der pHWert muss immer zwischen 7,2 und 7,6 einschließlich liegen. Ein falscher pH-Wert bringt einen schwacheren Wirkungsgrad der Chemikalien mit sich, beschleunigt die Entwicklung von Chloraminen (schlechte Gerüche, Irritationen der Schleimhäute, ...) und die Korrosion von Metallteilen.
• Das Wasser regelmäßig befindeln: eine desinfizierende Behandlung wochentlich (Brom, Chlor, aktiver Sauerstoff, ...) gegen Bakterien kann die Unannehmlichkeiten schlechter Wasserqualität verhindern. Durch eine Behandlung mit einem Algenschutzmittel alle 15 Tage kann das Auftreten und eventuelle Wuchern von Algen wirsambekämpft werden

(1) Verwendung und Lagerung von Chlor

Wir erinnern daran, dass Chlor gefährlich ist und nur nach den Angaben des Herstellers zu verwenden und zu lagern ist. Keine Chemikalien miteinander vermischen.

Die Chemikalien in gut verschlossenen Verpackungen an einem kühlen und belufteten Raum lagern, sie nicht dem direkten Sonnenlicht aussetzen.

Falls ein Behälter für die Dosierungen verwendet wird,ihn nach jeder Benutzung sorgfältig ausspul. Die Sicherheitshinweise und die auf dem Etikett angegebenen Verwendungsarten aufmerksam lessen.

Alle Chemikalien außerhalb der Reichweite von Kindern aufbewahren

• Mit einem Kescher jeder Tag möglichst viel Schmutz aus dem Schwimmbad entfernen (Blätter, tote Insekten, ...) und die Wasserleitung regelmäßiger reinigen, um Fettablagerungen zu beseitigen.
• Den Siebkorb der Pumpe entleeren. Wie beim Skimmer daran denken,ihn regelmäßig zu entleeren, um eine optimale Filtrationsstufe zu erhalten.

Jährliche Behandlung: Um das Wasser sauber zu halten, den Filter reinigen, das Schwimmbadwasser zu 1/3 bis zur Hälfte erneuern und das Schwimmbad winterfest machen. Das Schwimmbadwasser alle 3 bis 4 Jahre komplett auswechseln.

Probleme und Lösungen :

PROBLEME	URSACHEN	Lösungen
1. Klares Wasser von grüner oder brauner Farbe	Oxidation von Metallsalzen (Eisen oder Kupfer) im Fülllwasser	Den pH-Wert kontrollieren. Einen Kalk- und Metallstabilisator ab dem Befüllen des Beckens zugeben. Den Filter waschen. Ständige Flockung und Filterung
Häufige braune Flecken an den Wänden	pH-Wert zu niedrig. Korrosion von Metallteilen
2. Wasser von gelber oder brauner Farbe	Sehr eisen- oder manganhaltiges Fülllwasser	Siehe 1.
3. Milchiges und trübes Wasser	Organische und koloidale Verunreinigungen	Schockchlorbehandlung. Den Filter waschen. Gut filtern und Augenreizungen.
	Anorganische Niederschläge erhöhen die Wasserhärte	Den pH-Wert kontrollieren. Einen Kalk- und Metallstabilisator ab dem Befüllen des Beckens zugeben
4. Rutschige grüne Ablagerungen an den Wänden	Wucherung von Algen.	Schockchlorbehandlung. Algenschutzbehandlung.
5. Raue Beckenwände	Kalkablagerungen, die von hartem Wasser stammen	Den pH-Wert kontrollieren. Einen Kalk- und Metallstabilisator verwenden. Wenn das Becken leer ist, ein Beckentkalkungsmittel verwenden.
6. Hautirritationen und Augenreizungen, unangenehmier Geruch	Gebundenes Chlor (Chloramin)	Den pH-Wert anpassen. Eine Schockchlorbehandlung durchführung. Neues Wasser zuführen
7. Korrosionsspuren	pH-Wert zu niedrig	Den pH-Wert auf 7,0 - 7,4 erhöhen.

2. INSTANDHALTUNG DES AUFBAUS

-das Holz

Das Holz ist ein lebendiger Werkstoff, der Feuchtigkeits- und Temperaturschwankungen unterworfen ist. Das Holz kann mit der Zeit aufquellen, es konnen sich feine Risse oder Spalten bilden. Dieses Phänomen verändert nicht die mechanische Festigkeit des Holzes oder die Haltbarkeit unserer Materialien. Außen dem kann sich die Wand unter dem Wasserdruck verformen – hauptsächlich an den mittleren und unteren Bohlen (maximaler Wasserdruck) – das ist ganz normal.

Dieses Phenomen stellt die Festigkeit des Aufbaus nicht in Frage, vorausgesetzt, die Montage ist gemäß der Montageanleitung durchgeführt worden. Die Kesseldruckimprägnierung von allen Holzelementen des Schwimmbads schützt das Holz vor Angriffen von Insekten und Schwämmen. Diese Behandlung verleht dem Holz ein grünliches Aussehen, sie stellt keine Gefahr für den Menschen dar. Die Farbe wird mit der Zeit schwächer. Das Holz wird nach und nach entsprechend der mehr oder weniger starken direkten Sonneneinstahrung silbergrau. Dieses Phenomen kann durch Auftragen einer Lasur oder eines Schutzöls verlangsam werden, die idealerweise eine Wochen nach dem Aufstellen des Schwimmbads aufgetragen werden (Stabilisierung der Struktur, Schwächung der grünen Farbe des Behandlungsmittels, ...).

- die Schwimmbadfolie

Die Schwimmbadfolie ist eine elastische, besonders empfindliche PVC Membran. Achten Sie darauf, dass das Schwimmbadwasser vollkommen sauber ist und dass der pH-Wert nicht zu hoch ist.

• Die Wasserleitung ist am meisten verschiedenen Ablagerungen ausgesetzt. Sie muss dazu regelmäß mit den passenden Behandlungsmitteln (keine Lösungs- und keine Scheuermittel) gereinigt werden.
• Kein harte Behandlungsmittel in direkten Kontakt mit der Schwimmbadfolie bringen, weil der sich sonst verfarben kann. Die Chlor-Tabletten mussen in einem Chlor-Auslass oder im Korb des Skimmers aufgelost werden.
• Wenn die Filterung vor allem in der Winterzeit eingestellt wird, muss eine Entschaumungs- und Kalkschutzbehandlung hinzugefügt werden.

① Das Schwimmbad nie komplett entleeren. Die Schwimmbadfoliearf Nie mehr als 24 h ohne Wasser bleiben, ansonsten kann es zu Verformungen, Rissen, usw.kommen.

Flecken auf der Schwimmbadfolie: Ursachen und Lösungen

FARBE DER FLECKEN	MÖGLICHE ursAchen	WAS IST ZU TUN?
Weiß	1) Entführung des Materials wegen des Kontaktss mit einer Chemikalie (Chlor, ...)	1) keine Lösung
Weiß / grau	1) Kalkablagerung	1) das Becken entleeren, eine maschinelle Reinigung ausführten, das Becken wieder befüllen, den pH-Wert des Wassers ausgleichen und einen Kalkschutz zugeben
Rosa	1) Migration von Bakterien, die sich wegen der darunter liegenden Feuchigkeit unter der PVF-Folie entwickelt haben	1) den pH-Wert und die Wassertemperatur senken, eine Schockbehandlung durchführten und während 48 h fortlaufend filtern. Den pH-Wert zur Verhütung zwischen 7 und 7,4 halten.
Grün	1) Vorhandensein von Algen2) beschleunigte Alterung der Wasserleitung unter Einwirkung der Sonne und von Oxidationsmitteln	1) den pH-Wert korrigeren, eine Schockbehandlung durchführten und während 48 h fortlaufend filtern, eine maschinelle Reinigung durchführten2) ein Entkalkungsmittel einführen und die Flecken abbürsten, die Ablagerung dann absaugen.
Orange/braun	1) Vorhandensein von toten Algen2) mit Eisenoxid, Kupfer belastetes Wasser	1) die Wände des Beckens abbürsten und die Ablagerungen absaugen2) den pH-Wert und die Wassertemperatur senken, die Flecken abbürsten, die Ablagerung dann absaugen
Schwarz	1) Migration von Bakterien, die sich wegen der darunter liegenden Feuchigkeit unter der Membran entwickelt haben2) mit Schwermetallen belastetes Wasser (Eisen,Silber, ...)	1) den pH-Wert und die Wassertemperatur senken, eine Schockbehandlung durchführten und während 48 h fortlaufend filtern. Den pH-Wert zur Verhütung zwischen 6,8 und 7 halten2) den pH-Wert und die Wassertemperatur senken, die Flecken abbürsten, die Ablagerung dann absaugen
Die PVC-Folie klebt oder die Ablagerung ist fettig	1) Vorhandsein von Algen2) mit Schwermetallen belastetes Wasser (Eisen,Silber, ...)	1) den pH-Wert korrigeren, eine Schockbehandlung durchführten, eine maschinelle Behandlung durchführten2) den pH-Wert und die Wassertemperatur korrigeren, die Flecken abbürsten, die Ablagerung dann absaugen

3. DAS SCHWIMMBAD WINTERFEST MACHEN UND SICHERHEIT

Das Schwimmbad winterfest zu machen ist eine wichtige Instandhaltungsmaßnahme. Durch diese Arbeit werden ein zu starkes Wuchern von Algen und die Kalkablagerungen im Becken während des Winters vermieden. Durch Zugabe eines Überwinterungsmittels konnen Sie das Wasser und das Becken im Winter schätzen und folglich die Reinigung zu Beginn der Saison erleichtern.

① Das SchwimmbadarfimWinter(oderfurlangereZeit) nichtkomplettentleertwerden.Dennbei vollstandiger Entleerungdes Beckensist die FestigkeitderSchwimmbadfolieoder auchdes Beckenaufbausnichtmehr gewährleistet,das WasserspieltabeienezweifacheRollealsthermischerIsolierstoffundalsBallast.So wird das SchwimmbadbettervorunbestandigerWitterunggeschutzt,der WasserdruckverhinderdtdasEinsinken der Beckenwande(imFalleenerErdbewegung)undgleichtdruckdesBodensunddesGrundwasserspiegelsaus.

Wie der Filter winterfest gemacht wird, wird in der Anleitung beschreiben, die mit dem Becken mitgeliefert wird.

Daran denken, die Holzleiter abzuziehen und sie geschützt unterzubringen. Aus Sicherheitsgründen darf diese Leiter nur zum Einsteigen in das Schwimmbecken benutzt werden. Das Schwimmbecken vorzugswise mit einer Überwinterungsplane oder better noch einer Sicherheitsgeprüften und zugelassenen Schutzplane (NF P90-308) abdecken. Die Plane muss in thisem Fall regelmäßig von Schnee befrei werden. Die Wasserentwicklung mussriotz Plane regelmäßig kontrolliert werden und beim Aufreten von grünem Wasser ist es mit einer gehlten Lösung zu behandeln.

Zuletzt den gute Ablauf von Regenwasser rund um das Schwimmbad überprüfen.

4. DEMONTAGE

Von der Demontage des Schwimmbads wird abgeraten, auch wenn dies möglich ist. Denn es kann zum Bruch von Teilen kommt und die Wiedereinsetzung der Schwimmbadfolie beim Wiederaufbau ist eine sehr schwierige Arbeit.

GEBRUK EN ONDERHOUD VAN HOUTEN ZWEMBADEN

(D) / (A) Outside Living Industries Deutschland GmbH

Liebauweg 32

D-46395 Bocholt

Tel.: 0049 - (0) 2871-29351-0

Fax: 0049- (0)2871-29351-29

E-Mail: [e-mail]

(F)

Montagehilfe - nur für Frankreich - Belgien - Luxemburg

Unser Kundendienst ist von Montag bis Samstag von 9 bis 18 Uhr, außer an Feiertagen, unter der Gratisnummer erreichen:
