Ergänzung zur Bedienungsanleitung Bluetooth® Funktionen MIDLAND 445 BT

Mit den nachstehend beschriebenen Bluetooth® Funktionen hat Ihr MIDLAND 445 BT die folgenden zusätzlichen Leistungsmerkmale:

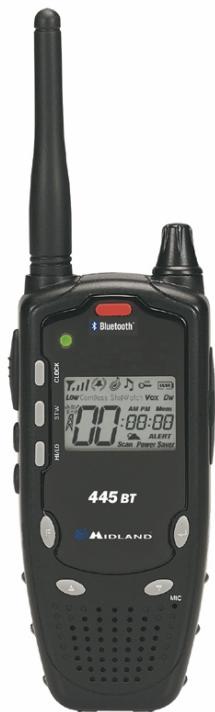

Das ALAN 445 BT ist das wohl erstee PMR 446-Funkgerat mit 8 Kanalen und integriertem Bluetooth Modul.
- Es ist in allen EU Staaten und einigen anderen Staaten, die ebenfalls die europäische R&TTE Direktive anwenden, entsprechend internationaler Abkommen anmelde- und gebührenfrei von jedermann zu betreiben (die neueste Länderliste finden Sie im Anhang und als ständig aktualisiertes Update auch auf unserer Serviceseite http://www.hobbyradio.de.
- Da Bluetooth Headset und Funkgerät keine lüstige Kabelverbindung mehr erfordern, können das Funkgerät und die PTT Taste am Motorrad montiert werden und es wird eine höhere Reichweite erreicht als beim Funkbetrieb aus der Jacketasche. Unter optimalen Bedingungen kann eine Reichweite von 4 bis zu 6 km erreicht werden, wenn die Antenne frei strahlen kann.
Die eingebaute automatische Sprachsteuerung (VOX-Funktion) ist auch im Bluetooth Betrieb zuschaltbar. Voraussetzung fur einen evtl. Voxbetrieb auf dem Motorrad ist allerdings, dass das verwendete Headset eine entsprechende Geräuschunterrückung bietet. Einige hochwertige Motorradhelme mit Bluetooth halten sich so durchaus bei niedrigen und mittleren Geschwindigkeiten auch mit VOX benutzen. In der Regel benutzt man jedem auf dem Motorrad eine Sendetaste am Lenker, nur damit lassst sich bei hohen Geschwindigkeiten eine zuverlassicte Funkverbindung aufbauen. Eine wasserdichte Sendetaste (PTT-Taste) zur Montage am Lenker gehört zum Lieferumfang!
- Das beim Midland 445 BT eingebaute Bluetooth Modul enthalt den Chipsatz unseres bewährten BPA 100 Bluetooth Adapters, womit alle üblichen drahtlosen Bluetooth Headsets, wie sie normalerweise an Handy's betriebenen werden, auch im PMR 446 Funk benutzt werden können.
- Auch für Security -Personal ist das Gerät ideal. Das Funkgerät kann kabellos mit einem Bluetooth Headset verbunden werden und wird damit unsichtbar in der Kleidung versteckt - sareg eine PTT Taste kann unauffällig in der Jacken

oder Hosentasche benutzt werden.

• Mithörfungtion über Lautsprecher: Unabhängig vom Bluetooth Headset kann man auch am Gerät den Funkverkehr mithören. Der Lautstärkeregler am Funkgerät hat keinen Einfluss auf die Übertragungslautstärke am Bluetooth Headset! Wir der Lautsprecher nicht gebraucht, einfach leiser einstehen.

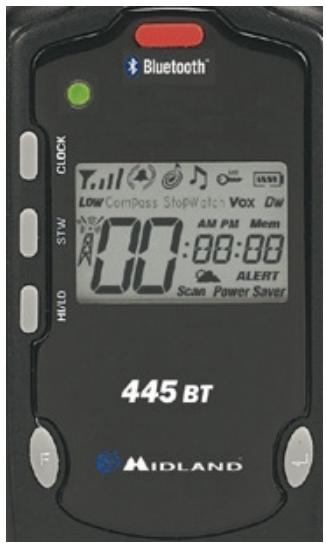

  Die Bluetooth Funktionen werden über eine zweifarbige LED in der Frontpartie angezeigt.

Pairing - Vorgang

Ist ein Bluetooth Headset in der Höhe des Funkgeräts, dann kann diese mit dem Funkgerät verbunden werden.

Beim ersten Benutzten eines Headsets müssen beide Geräte (Funkgerät und Headset) zunachst miteinander „bekann“ gemacht werden, so dass beide Geräte erkennen, ob sie zueinander gehören oder nicht. Dies ist wichtig, Denn Sie möchten ja nicht, dass der zufällig gerade geben Ohnen stehende Ihr Nachbar, der gerade auch einen Bluetooth Helmträgt, über Ihr Funkgerät spricht.

Dieses Erkennen oder „einander zuordnen“ wird Pairing genannt.

Dazu werden beide Geräte in den Pairing Zustand gebracht:

• Beim Headset finden Sie die dazu nöttige Einstellung in der Bedienungsanleitung Ihres Headsets beschrieben. Gehen Sie so vor, als wurden Sie das Headset mit einem Mobiltelefon verbinden wollen.

Bei den meisten normalen Headsets ist der Pairingzustand ähnlich wie beim 445 BT zu erreichen, es gibt nur*hufig andere Farben bei der LED, z.B. blau und rot:

• Zuerst Bluetooth ausschalten (beim 445 BT schalten Sie das Funkgerät mit dem Volume Drehknopf ein, dann drücken Sie etwa 4 Sekunden lang auf die Bluetooth® Taste, bis die LED 4 x kurz rot blinkt. Nun ist der Bluetooth-Teil abgeschaltet.

• Zeit schalten Sie den Bluetooth-Teil wieder ein, indem Sie wieder die Bluetooth Taste drücken und weiter gedrückt halten. Nach den ersten 4 Sekunden blinkt die LED zunachst 4 × grün. Dies ist das Zeichen, dass sich das Bluetooth Modul eingeschaltet hat.

• Taste jetzt aber nicht loslassen, sondern weiter gestrückt halten. Nach einigen Sekunden fängt die LED an, mit beiden Farben (rot-grün) zu blinken. Das ist das Zeichen, dass nun Ihr Bluetooth Gerät nach „paarungswilligen" Headsets Ausschau hält.

Findet das 445 BT nun in der nachsten Minute ein passendes Headset, so werden beide Geräte ihre individuellen Seriennnummern miteinander austauschen, so dass sie sich gegenseitig als zueinander „gepaired" ansehen. In Zukunft erkennen sich dann beiden Geräte gegenseitig bereits nach dem Einsatzen.

• Bei erfolgreichem Pairing erlischt das zweifarbige Blinken.

Hinweis: Automatische Pin Code Eingabe

Der Bluetooth Chipsatz im 445 BT übernimmt damit auch die Funktion des PIN-Code-Eingebens, die man vom Mobiltelefon her kennt. Mobiltelefone Fragen, sobald sie ein Headset gefunden haben, nach dem PIN Code des Headsets, den man dann über die Tastatur eingibt.

Da das Funkerat nicht über eine Tastatur verfügt, übermittelt es den PIN Code automatisch an das Headset.

Dabei sind die drei üblichen Pin Codes

0000 (z.B. unser BT Intercom, Albrecht Rider, BMW und Vemar Helme)
1234 (z.B. vile andere Standard Headsets),owie
1111

möglich. Andere PIN Codes können mit unseren Gerät nicht verbunden werden. Es sind uns jedoch auch keine Funktauglichen Bluetooth Headsets besteht, die nicht einen der 3 angegebenen Codes benutzen.

Um sich zu sein, dass Ihr Bluetooth Headset auch tatsächlich mit dem Funkerat zu pairen ist, vergewissem Sie sichitte beim Kauf des Headsets / Helms, dass das Gerat tatsächlich auch einen der 3 offen genannten PIN Codesbenutzt.

Gesprächszustand ein/aus

Zum Sprechen und Horen über ein Bluetooth® Headset muss die Bluetooth Verbindung selbst noch eingeschaltet werden.

Hier gibt es zwei mögliche Methoden, je nachdem, welches „Protokoll“ das jeweilige Headset benutzt:

a) Bluetooth Taste am 445 BT kurz drucken. Sobald die LED nach max. 1 sec dauernd auf grün schaltet, ist die

Verbindung hergestellt und Sie können sprechen und hören

b) Drücken Sie die entsprechende Ein/Aus-Taste (auch oft Talk- oder Geschrechstaste genannt) am Bluetooth Headset. Auch hier wird die Verbindung durch die grüne LED am 445 BT signalisiert.

Wichtige Hinweise:

Welche der beiden Mochlichkeiten (oder sogar beide Mochlichkeiten) Funktioniert, hangt vom Headset ab. Beim sogenannten Bluetooth Headset-Protekoll sollen den beide Mochlichkeiten Funktionieren, beim Handsfree Protokoll meinst nur die Taste am 445 BT. Beispielsweise benutzt der BMW Bluetooth Helm das Handsfree-Protekoll, also Funktioniert nur die Taste am Funkgerat.

• Bluetooth Verbindungen zu Funksprechgeräten verhalten sich anders als eine Bluetooth Verbindung zu einem Telefon. Beim Telefonieren gehen nach einem Geschäft das Handy und das Headset wieder in den Bereitschafts-Zustand zurück und sparen dadurch Batteriestrom. Bei Funkverbindungen, wo es keine Anruf- und Wahlsituationen gibt, ist bei Funkverbindungen eine ständige Empfangsbereitschaft notwendig, das heißt, sie müssen die Bluetooth Verbindung ständig eingeschaltet halten. Sonst wurden Sie kurze Durchsagen auf dem Funkkanal nicht horen können! Aus thisem Grund gibt es beim Funkverkehr eine gegenüber dem Handy verstürzte Batteriebetriebsdauer. Sie entspricht der maximal möglichen Geschäftsjahr nach den Herstellerangaben des Headsets.
• Bei einer Funkverbindung bleibt das benutzte Headset permanent mit dem Funkgerät verbunden und kann (in den meisten Fällen) nicht gleichzeitig auch mit anderen Audioquellen kommunizieren. Ausnahme: Midland BT Intercom: hier wird die Verbindung vom Fahrer zum Beifahrerheadset über einen separaten Chips hergestellt und ist auch bei permanent verbundenem Bluetooth Teil des Fahrerheadsets über den Konferenzmode möglich.
• Automatische Auswahl zwischen Normal-Mikrofon und Bluetooth Headset: Im Normalzustand ist das Bluetooth Modul abgeschelt oder in Bereitschaft (die LED blinkt ab und zu grün). Das Funkgerät Funktioniert jetzt mit normalem Mikrofon und Laatsprecher, intern oder extern, wie in der Anleitung beschrieben. Erst wenn eine Bluetooth Verbindung aktiviert ist (grüne Dauerlicht bei der LED), wird das Mikrofon automatisch vom Funkgerät auf das Bluetooth Gerät umgeschalttet.

Vox oder PTT Betrieb mit Sprechtaste?

Sie konnen grundsätzlich an Ihr hem 445 BT zwischen VOX und Sprechtastenbetrieb wahlen, wie bei einem verdrahteten Mikrofon.

Da sich Vox Betrieb auf dem Motorrad nicht empfeht (besonderss nicht bei hohen Geschwindigkeiten), konnen Sie für den Bluetooth Betrieb die mitgelieferte PTT Taste am Mikrofonanschluss anschlieben. Die Taste wird mit Klettband am Motorradlenker befestigt. Bei Einsatz als Security Funkanlage konnen Sie auch wahlweise die PTT Taste, die im Funkeräte eingebaut ist, bei Bluetooth benutzen. Sobald eine Bluetooth Verbindung hergestellt ist (grüne LED), schaltet sich das interne Mikrofon des Funkgerätes ab.

Lautstärkeeinstellung

Die Wiedergabelautstärke stellen Sie ausschließlich am Bluetooth Headset ein, dazu haben alle Headsets entsprechende aufab Tasten.

Der Lautstärkeregler am Funkgerät arbeitet unabhängig vom Bluetooth Headset und dessen Einstellung. Mithören am Funkgerät ist möglich, wenn Sie den Regler entsprechend einstehen.

Bluetooth Verbindung abschalten und wiederherstellen:

Gesprächstaste an Headset bzw. Bluetooth-Taste an Funkgerät kurz drucken.

Grüne LED erlischt. Ein Blinken ab und zu zeigt an, dass Headset und Funkgerät im Bereitschaftszustand sind, d.h. die Verbindung kann jederzeit wieder eingeschaltet werden. Wir das Bluetooth System nicht benötigt, sollen den Sie es abschalten (4 Sekunden drücken, bis die LED 4 x rot blinkt)

Fehlerbehebung: Verbindung wird unterbrochen oder wird nicht aufgebaut?

Da Sie das Pairing bei beiden Geräten in etwa gleichzeitig ausführten müssen, gehört anfangs etwas Übung dazu. Wenn es beim ersten Mal nicht klappt, dann wiederholen Sie den Vorgang noch einmal. Wichtig ist nur, dass Sie immer mit dem ausgeschalteten Bluetooth Gerät beginnen, sonst erreichen Sie nicht den Pairingzustand.

Solange zwei Geräte miteinander „gepaired“ sind, sollen sie sich auch nach dem Aus – und Wiedereinschalten wieder kennen.

Sollte eine Verbindung unterbrochen werden, schalten Sie Headset und Bluetooth Modul im 445 BT kurz aus und wieder ein und drucken Sie erneut die Gesprachstaste(n). Im Zweifelsfall pairen Sie beide Geräte erneut miteinander.

Je nach EMV oder Funkumfeld ist es nicht ganz auszuschreiben, dass das Pairing u.U. auch einmal verloren gehen kann.

Serviceanschrift für in Deutschland gekaufte Geräte:

© Alan Electronics GmbH 2006 - Daimlerstr. 1 k - D 63301 Dreieich

Service Download:

Technische Beratungshotline:

Reparaturnachfragen:

Fax:

e-mail:

http://www.hobbyradio.de

0900-222-1234 (0.69 Cents/min aus dem deutschen Festnetz / 1.49

Euro/Min aus deutschen Mobilfunknetzen

([phone]

([phone]

Bei Geräten, die in anderen Ländern erworben wurden, wenden Sie sichitte an ihren Handler bzw. informieren Sie sich über die zuständigen Anschriften auf unserer internationalen Homepage http://www.alangroup.eu
