Produkttyp	Saunaofen
Modell	Moderna V60XE HVE604XEM
Marke	Harvia
Leistung	6,0 kW
Spannung	400 V 3N~
Steuerung	Integrierter Thermostat und Sicherheitstemperaturbegrenzer
Abmessungen (H x B x T)	600 mm x 440 mm x 440 mm
Gewicht	15 kg
Heizmaterial	Saunasteine (nicht im Lieferumfang)
Steinmenge	ca. 20 kg
Anschlussart	Festanschluss
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung
Material Gehäuse	Edelstahl
Farbe	Silber
Betriebstemperaturbereich	60 °C – 110 °C
Reinigung	Regelmäßiges Entfernen von Staub, Steine alle 1-2 Jahre erneuern
Wartung	Jährliche Überprüfung der elektrischen Anschlüsse
Schutzart	IP24
Zertifizierung	CE

Häufig gestellte Fragen - Moderna V60XE HVE604XEM HARVIA

Wie schließe ich den Saunaofen an?

Der Moderna V60XE muss von einem Elektrofachmann an das 400V-Drehstromnetz angeschlossen werden. Beachten Sie die Anschlussanweisungen in der Bedienungsanleitung.

Welche Saunasteine sind geeignet?

Verwenden Sie Harvia-Saunasteine oder andere naturbelassene Olivindiabasgesteine. Die Steine sollten einen Durchmesser von etwa 5-10 cm haben.

Wie viel Steine werden benötigt?

Der Ofen benötigt ca. 20 kg Saunasteine. Füllen Sie die Steine gleichmäßig um die Heizelemente.

Wie reinige ich den Saunaofen?

Entfernen Sie regelmäßig Staub und Rückstände mit einem trockenen Tuch. Steine sollten alle 1-2 Jahre ausgetauscht werden, da sie mit der Zeit brüchig werden.

Warum schaltet sich der Ofen aus?

Mögliche Ursachen sind Überhitzung oder fehlerhafte Verkabelung. Prüfen Sie den Sicherheitstemperaturbegrenzer und lassen Sie die Anlage von einem Fachmann überprüfen.

Kann der Ofen in einer kleinen Sauna verwendet werden?

Ja, der Moderna V60XE eignet sich für Saunen mit einem Raumvolumen von 4-8 m³. Beachten Sie die Mindestabstände zur Wand.

Wie stelle ich die Temperatur ein?

Der Ofen hat einen integrierten Thermostat. Drehen Sie den Regler auf die gewünschte Temperatur (60-110 °C). Die Heizung regelt automatisch.

Was tun, wenn der Ofen nicht heizt?

Prüfen Sie die Sicherung und ob der Hauptschalter eingeschaltet ist. Wenn das Problem bestehe, kontaktieren Sie den Kundendienst.

Ist eine Abdeckung erhältlich?

Ja, Harvia bietet eine wärmeisolierte Abdeckhaube für den Moderna V60XE an. Diese schützt vor Verbrennungen und reduziert die Wärmeabstrahlung.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung können Sie auf notice-facile.com als PDF herunterladen. Suchen Sie nach dem Modell Moderna V60XE HVE604XEM.

BEDIENUNGSANLEITUNG Moderna V60XE HVE604XEM HARVIA

2.1.1. Saunan seinien tummuminen 15

3.3. Montering i nisch 18

3.4. Skyddsräcke 18

3.5. Elinstallation 18

DE Diese Montage- und Gebrauchsanleitung richtet sich an den Besitzer der Sauna oder an die für die Pflege der Sauna verantwortliche Person, sowie an den für die Montage des Saunaofens zuständigen Elektromonteur.

Wenn der Saunaofen montiert ist, wird diese Montage- und Gebrauchsanleitung an den Besitzer der Sauna oder die für die Pflege der Sauna verantwortliche Person übergeben.

Der Ofen dient zum Erwärmen von Saunakabinen auf Saunatemperatur. Die Verwendung zu anderen Zwecken ist verboten.

Wir beglückwünschen Sie zu Ihrer guten Sauna- ofenwahl!

Guarantee:

• Die Garantiezeit für in Familiensaunen verwendete Saunaöfen und Steuergeräte beträgt zwei (2) Jahre.
- Die Garantiezeit für Saunaöfen und Steuergeräte, die in öffentlichen Saunen in Privatgebäuden verwendet werden, beträgt ein (1) Jahr.
- Die Garantie deckt keine Defekte ab, die durch fehlerhafte Installation und Verwendung oder Missachtung der Wartungsanweisungen entstanden sind.
- Die Garantie kommt nicht für Schäden auf, die durch Verwendung anderer als vom Werk empfohlener Saunaofensteine entstehen.

INHALT

1. BEDIENUNGSANLEITUNG......22

1.1. Aufschichten der Saunaofensteine....22

1.2. Erhitzen der Saunakabine 22

1.3. Verwenden des Saunaofens.... 23

1.3.1. Saunaofen ein 23

1.3.2. Saunaofen aus....24

1.4. Ändern der Einstellungen....24

1.5. Verwendung von Zubehör 24

1.5.1. Beleuchtung 24

1.5.2. Sicherheits- und Türschalter 24

1.5.3. Fernschalter 24

1.6. Bedienfeldsperre 24

1.7. Fernbedienung 25

1.8. Energiesparmodus 25

1.9. Aufguss 28

1.10. Anleitungen zum Saunen....29

1.11. Warnings.... 29

1.11.1. Symbol Beschreibung 29

1.12. Störungen 30

1. SAUNAKABINE 32

2.1. Struktur der Saunakabine 32

2.1.1. Schwärzung der Saunawände....32

2.2. Belüftung der Saunakabine 33

2.3. Leistungsabgabe des Ofens 33

2.4. Hygiene der Saunakabine 33

1. INSTALLATIONSANLEITUNG 34

3.1. Vor der Montage 34

3.1.1. Anschließen des Verbindungskabels und Datenkabels. 34

3.2. Befestigung des Saunaofens an der Wand ..... 34

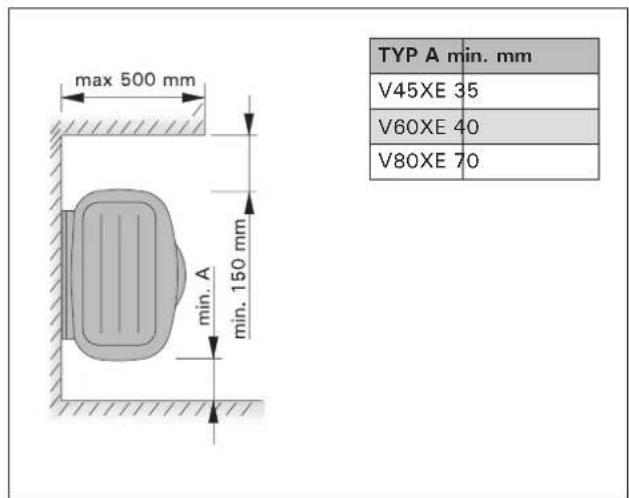

3.3. Installation des Saunaofens in einer Nische.... 35

3.4. Schutzgeländer 35

3.5. Elektroanschlüße 35

3.5.1. Montage des Temperaturfühlers....36

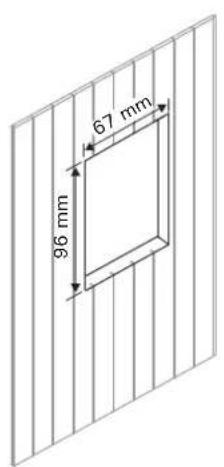

3.5.2. Montage des Bedienfeldes....38

3.5.3. Zurückstellen der Überhitzungsschutzes......39

3.6. Isolationswiderstand des Elektrosaunaofens......39

1. ERSATZTEILE 76

Austauschen der Heizelementen.... 78

2.1. Bastuns konstruktion

3.3. Montering i nisch

Figure 1. Piling of the sauna stones Abbildung 1. Aufschichtung der Saunaofensteine

1. BEDIENUNGSANLEITUNG

1.1. Aufschichten der Saunaofensteine

Die passenden Steine für einen Elektrosaunaofen haben einen Durchmesser von 5–10 cm. Als Saunaofensteine sollten speziell für Saunaöfen gedachte, bekannte, massive Bruchsteine verwendet werden. Die Verwendung leichter, poröser und gleichgroßer

keramischer Steine ist verboten, da durch sie die Widerstände überhitzt und beschädigt werden können. Als Saunaofensteine dürfen auch keine weichen Topfsteine verwendet werden.

Die Steine sollten vor dem Aufschichten von Steinstaub befreit werden. Die Steine werden auf den Rost in den Saunaofen in die Zwischenräume der Heizelemente so gesetzt, daß die Steine einander tragen. Das Gewicht der Steine darf nicht von den Heizelementen getragen werden.

Die Steine dürfen nicht zu dicht gesetzt werden, damit die Luftzirkulation nicht behindert wird. Auch dürfen die Steine nicht eng zwischen den Heiz-elementen verkeilt werden, die Steine sollten locker gesetzt werden. Sehr kleine Steine sollen nicht in den Saunaofen gelegt werden.

Die Steine sollen die Heizelemente vollständig bedecken, sie dürfen aber nicht hoch über den Saunaofen herausragen. Siehe Abb. 1.

Während des Gebrauchs werden die Steine spröde. Aus diesem Grund sollten die Steine mindestens einmal jährlich neu aufgeschichtet werden, bei starkem Gebrauch öfter. Bei dieser Gelegenheit entfernen Sie bitte auch Staub und Gesteins splitter aus dem unteren Teil des Sau naofens und erneuern beschädigte Steine.

Die Garantie kommt nicht für Schäden auf, die durch Verwen dung anderer als vom Werk empfohlener Sauna ofensteine entstehen. Die Garantie kommt auch nicht für Schäden des Saunaofens auf, die durch Verstopfung der Luftzirkulation durch bei Gebrauch spröde gewordene Steine oder zu kleine Steine entstehen.

In der Steinkammer oder in der Nähe des Saunaofens dürfen sich keine Gegenstände oder Geräte befinden, die die Menge oder die Richtung des durch den Saunaofen führenden Luftstroms ändern, und somit eine Überhitzung der Widerstände sowie Brandgefahr der Wandflächen verursachen!

1.2. Erhitzen der Saunakabine

Beim ersten Erwärmen sondern sich von Saunaofen und Steinen Gerüche ab. Um diese zu entfernen, muß die Saunakabine gründlich gelüftet werden.

Die Funktion des Saunaofens ist es, die Saunakabine und die Ofensteine auf die Aufgußtemperatur zu bringen. Wenn die Leistung des Saunaofens an die Größe der Saunakabine angepaßt ist, erwärmt sich eine gut wärmeisolierte Sauna auf Aufguß temperatur in etwa einer Stunde. Die passende Temperatur in der Saunakabine beträgt etwa +65 °C bis +80 °C.

Die Saunaofensteine erwärmen sich auf Aufgußtemperatur gewöhnlich in derselben Zeit wie die Sauna kabine. Ein zu leistungsstarker Saunaofen erwärmt die Saunaluft schnell, aber die Steine bleiben untererhitzt und lassen so das Aufguß wasser durchfließen.

Wenn andererseits die Sauna ofenleistung in Bezug auf die Größe der Saunakabine gering ist, erwärmt sich die Saunakabine langsam und der Saunabader wird versuchen, die Sauna temperatur durch einen Aufguß (durch Gießen von Wasser auf den Saunaofen) zu erhöhen. Das Aufguß wasser kühlt aber nur die Saunaofensteine schnell ab und nach einer Weile reicht die Tem peratur in der Sauna nicht mehr für einen Aufguß aus.

Damit Sie beim Saunen die Aufgüsse genießen können, sollten Sie die Leistung des Saunaofens in Bezug auf die Saunakabine anhand der Broschüreninformationen sorgfältig auswählen. Siehe Kapitel 2.3. "Leistung des Saunaofens".

1.3. Verwenden des Saunaofens

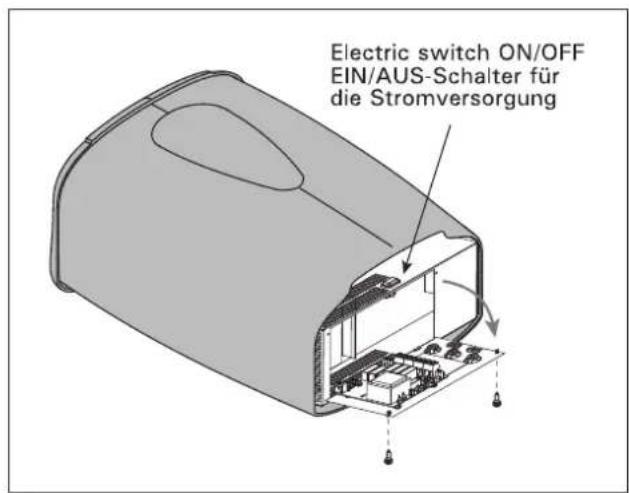

Wenn der Saunaofen an die Stromversorgung angeschlossen ist und der Hauptschalter betätigt wird, befindet sich der Saunaofen im Standby-Modus und ist betriebsbereit. Auf dem Bedienfeld leuchtet die Kontrollleuchte der I/O-Taste.

VORSICHT! Stellen Sie vor dem Einschalten des Saunaofens immer sicher, dass sich keine Objekte auf dem Saunaofen oder innerhalb des vorgeschriebenen Sicherheitsabstands befinden.

1.3.1. Saunaofen ein

Drücken Sie auf dem Bedienfeld die I/O-Taste für den Ofen, um den Ofen einzuschalten.

Beim Einschalten des Saunaofens zeigt die obere Zeile des Displays die eingestellte Temperatur, während die untere Zeile fünf Sekunden lang die Einschaltzeit anzeigt.

Wenn die gewünschte Temperatur in der Saunakabine erreicht wurde, werden die Heizelemente automatisch ausgeschaltet. Damit die gewünschte Temperatur erhalten bleibt, schaltet der Saunaofen die Heizelemente regelmäßig ein und aus.

Figure 2. Control panel Abbildung 2. Bedienfeld

1.3.2. Heater Off

1.3.2. Saunaofen aus

Der Saunaofen wird ausgeschaltet und schaltet in den Standby-Modus, wenn

• die I/O-Taste gedrückt wird,
• die Einschaltzeit abläuft oder
- ein Fehler auftritt.

ACHTUNG! Prüfen Sie unbedingt, ob der Saunaofen ausgeschaltet ist, nachdem die Einschaltzeit abgelaufen ist oder der Saunaofen manuell ausgeschaltet wurde.

1.4. Ändern der Einstellungen

Die Struktur des Einstellungsmenüs und das Ändern der Werte werden in den Abbildungen 3a und 3b gezeigt.

Der programmierte Temperaturwert und alle weiteren Einstellungswerte werden gespeichert und auch beim nächsten Einschalten des Geräts verwendet.

1.5. Verwendung von Zubehör

Die Beleuchtung kann unabhängig von anderen Funktionen ein- und ausgeschaltet werden. Abbildung 7.

1.5.1. Beleuchtung

Die Beleuchtung der Saunakabine kann so installiert werden, dass sie sich vom Bedienfeld aus steuern lässt. (Max. 100 W.)

Schalten Sie die Lampen ein oder aus, indem Sie die Taste auf dem Bedienfeld drücken.

1.5.2. Sicherheits- und Türschalter

Bei dem Sicherheitsschalter kann es sich z. B. um Harvia SFE handeln. Dies ist eine über dem Saunaofen installierte oder in diesen integrierte Sicherheitsvorrichtung. Sie schaltet den Saunaofen aus, falls ein Objekt (z. B. ein Handtuch oder Kleidungsstück) auf den Saunaofen fällt oder auf diesen gelegt wird und Brandgefahr verursacht.

Der Türschalter ist ein Magnetschalter im Türrahmen der Saunakabine, dessen Schaltkreis beim Öffnen der Saunakabinentür geöffnet wird.

Die Schalter werden gemäß den entsprechenden Anleitungen mit dem Saunaofen verbunden. Siehe auch Abbildung 12 in diesem Handbuch.

1.5.3. Fernschalter

Für das Ein- und Ausschalten des Saunaofens per Fernbedienung kann der Saunaofen mit einem Ein/Aus-Fernschalter (z. B. über die Gebäudeautomatisierung) ausgestattet werden. Weitere Informationen finden Sie in Abschnitt 1.7.

1.6. Bedienfeldsperre

	Press and hold the heater and light buttons for three seconds.	Halten Sie die Nutzungstasten des Ofens und der Beleuchtung drei Sekunden lang gedrückt.
	-CL- is shown on the display. Panel lock can be activated only in standby mode. Panel lock also prevents remote start.	Auf dem Bildschirm erschein -CL-. Die Tastensperre kann nur im Bereitschaftsmodus eingeschaltet werden. Die Tastensperre verhindert auch das Einschalten durch Fernbedienung.

1.7. Remote control

Gemäß der Norm IEC/EN 60335-2-53 für elektrische Saunaöfen kann der Saunaofen oder die Saunakabine per Bedienfeld ferngesteuert werden, wenn der Saunaofen bzw. die Saunakabine mit einem Schutzschalter (Sicherheits- oder Türschalter) ausgestattet ist.

Mit einem Schutzschalter: Der Saunaofen kann per Fernbedienung eingeschaltet werden, wenn der Schaltkreis des Sicherheitsschalters geschlossen ist. Wenn der Schaltkreis geöffnet ist, wird „SAFE“ (SICHER) angezeigt, und der Saunaofen wird nicht eingeschaltet.

Mit einem Türschalter: Der Fernbedienungsmodus muss aktiviert werden, indem die Saunaofen-Taste drei Sekunden lang gedrückt wird. Wenn der Schaltkreis des Türschalters geöffnet ist, wird „DOOR OPEN“ (TÜR GEÖFFNET) angezeigt, und der Saunaofen kehrt in den Standby-Modus zurück. Wenn der Schaltkreis geschlossen ist, ist der Fernbedienungsmodus aktiviert, und „RC ON“ (FERNBEDIENUNG EIN) wird angezeigt, während die Saunaofen-Taste blinkt. Der Saunaofen kann jetzt mit einem Fernschalter eingeschaltet werden. Wenn im Fernbedienungsmodus die Tür geöffnet wird, wird „DOOR OPEN“ (TÜR GEÖFFNET) angezeigt, und der Saunaofen kehrt in den Standby-Modus zurück.

Pausenzeit: Diese Funktionen sind durch eine Pausenzeit beschränkt, die das Einschalten des Saunaofens verhindert, wenn seit dem letzten Ausschalten des Saunaofens weniger als 6 Stunden vergangen sind. Wenn während der Pausenzeit (6 Stunden) versucht wird, den Saunaofen einzuschalten, wird „REST“ (PAUSE) angezeigt. Wenn die Pausenzeit verstrichen ist und „RC“ (FERNBEDIENUNG) angezeigt wird, kann der Saunaofen per Fernbedienung eingeschaltet werden.

Speicher für Stromausfälle: Nach einem Stromausfall wird der Betrieb des Saunaofens fortgesetzt, wenn der Fernschalter in der Position EIN geblieben ist.

Voreinstellungszeit: Wenn für den Saunaofen die voreingestellte Verzögerungszeit aktiviert ist, kann er nicht mit einem Fernschalter gesteuert werden. Nachdem die voreingestellte Verzögerung abgelaufen ist und der Saunaofen eingeschaltet wurde, kann er mit einem Fernschalter ausgeschaltet werden.

1.8. Energiesparmodus

Wenn während 30 Minuten keine Taste gedrückt wurde, wird der Energiesparmodus aktiviert. Nur die Saunaofen-Taste (und „RC ON“, wenn der Fernbedienungsmodus aktiviert ist) leuchtet.

BASIC SETTINGS/GRUNDEINSTELLUNGEN

Basic mode (heater on)The top row shows the sauna room temperature. The bottom row shows the remaining on-time. Both indicator lights glow.

Basis-Modus (Ofen an)Die obere Zeile zeigt die Temperatur in der Saunakabine an. Die untere Zeile zeigt die verbleibende Einschaltzeit an. Beide Kontrollleuchten leuchten.

	Press the MENU button to open the settings menu.	Öffnen Sie das Einstellungsmenü, indem Sie die MENU-Taste drücken.
	Sauna room temperatureThe display shows the sauna room temperature setting. Temperature indicator light blinks.Change the setting to the desired temperature with the - and + buttons.The range is 40-110 °C.	Temperatur in der SaunakabineDas Display zeigt die Temperatureinstellung für die Saunakabine an. Die Temperaturkontrollleuchte blinkt.Ändern Sie die Einstellung mit den Tasten - und + auf die gewünschte Temperatur. Der Einstellbereich beträgt 40-110 °C.
	Press the MENU button to access the next setting.	Gehen Sie zur nächsten Einstellung über, indem Sie die MENU-Taste drücken.
	Remaining on-timePress the + and - buttons to adjust the remaining on-time.	Verbleibende EinschaltzeitStellen Sie mit den Tasten - und + die verbleibende Einschaltzeit ein.
	Example: the heater will be on for 3 hours and 40 minutes.	Beispiel: Der Saunaofen wird 3 Stunden und 40 Minuten lang laufen.
	Pre-setting time (timed switch-on)Press the + button until you overstep the maximum on-time. Temperature indicator light switches off. Pre-setting time symbol blinks on the screen.Select the desired pre-setting time using the - and + buttons. The time changes in 10 minute steps.	Vorwahlzeit (zeitgesteuertes Einschalten)Drücken Sie die Taste +, bis die maximale Einschaltzeit überschritten ist. Die Temperaturkontrollleuchte erlischt. Das Symbol für die Vorwahlzeit blinkt auf der Anzeige.Wählen Sie mit den Tasten - und + die gewünschte Vorwahlzeit aus. Die Zeit kann in 10-Minuten-Schritten geändert werden.
	Example: the heater will start after 10 minutes.	Beispiel: Der Saunaofen wird in 10 Minuten eingeschaltet.
	Press the MENU button to exit. Drücken Sie	die MENU-Taste, um die Einstellungen zu beenden.

Basis-Modus (Vorwahlzeit läuft, Ofen aus)

Die sich verringernde Vorwahlzeit wird bis zum Stand von null angezeigt, und anschließend wird der Ofen eingeschaltet.

Abbildung 3a. Struktur des Einstellungsmenüs, Grundeinstellungen

ADDITIONAL SETTINGS/WEITERE EINSTELLUNGEN

Heater standbyI/O button’s background light glows on the control panel.

Standby-Modus des SaunaofensAuf dem Bedienfeld leuchtet die Kontrollleuchte der I/O-Taste.

Öffnen Sie das Einstellungsmenü, indem Sie gleichzeitig die Taste -, MENU und + drücken (siehe Abb. 2). Halten Sie die Tasten 5 Sekunden lang gedrückt.

! Die Tasten leuchten nicht, wenn sich der Saunaofen im Standby-Modus befindet.

Einstellung für die Fernbedienung

Die Einstellungsalternativen sind „OFF“ (keine Fernbedienung), „SAFE“ (Sicherheitsschalter) und „door“ (Türschalter). Sie können die Einstellungen für die Fernbedienung mit den Tasten + und - ändern.

Bestätigen Sie die Einstellung und gehen Sie zur nächsten Auswahl über, indem Sie die MENU-Taste drücken.

Einstellen der Pausenzeit. Mit den Tasten „+“ und „-“ können Sie die Pausenzeit-Funktion aktivieren und deaktivieren. Die Pausenzeit muss aktiviert sein, wenn der Saunaofen automatisch zu einem programmierten Zeitpunkt gestartet wird (z. B. durch eine Wochen-Zeitschaltuhr).

Gehen Sie zur nächsten Einstellung über, indem Sie die MENU-Taste drücken.

Maximale Einschaltzeit

Die maximale Einschaltzeit kann mit den Tas- ten + und - geändert werden. Der Einstellbe- reich beträgt 1 bis 12 Stunden (6 Stunden*).

Beispiel: Der Saunaofen wird von Beginn an 6 Stunden lang laufen. (Die verbleibende Einschaltzeit kann geändert werden, siehe Abb. 3a).

Gehen Sie zur nächsten Einstellung über, indem Sie die MENU-Taste drücken.

Einstellung des Fühlerwerts

Die Messwerte können um +/- 10 Einheiten korrigiert werden. Die Einstellung betrifft nicht den gemessenen Temperaturwert direkt, sondern ändert die Messkurve.

Gehen Sie zur nächsten Einstellung über, indem Sie die MENU-Taste drücken.

*) Factory setting
*) Werkseinstellung

	Memory for power failuresThe memory for power failures can be turned ON or OFF *).When turned on, the system will start again after a break in electricity.When turned off, the break will shut the system down. I/O button must be pressed to restart.The safety regulations for memory usage vary from region to region.	Einstellung für StromausfälleDer Speicher für Stromausfälle kann ein- oder ausgeschaltet werden (ON oder OFF*).Durch das Einschalten wird das System nach einem Stromausfall neu gestartet.Durch das Abschalten wird das System heruntergefahren. Für einen Neustart muss die I/O-Taste gedrückt werden.Die Sicherheitsvorschriften für die Verwendung des Speichers können je nach Region variieren.
	Press the MENU button. The heater switches to standby-mode.	Drücken Sie die MENU-Taste. Der Saunaofen schaltet in den Standby-Modus.

Figure 3b. Settings menu structure, additional settings
Abbildung 3b. Struktur des Einstellungsmenüs, weitere Einstellungen
*) Factory setting
*) Werkseinstellung

Die Saunaluft trocknet bei Erwärmung aus, daher sollte zur Erlangung einer angenehmen Luftfeuchtigkeit auf die heißen Steine des Saunaofens Wasser gegossen werden. Die Auswirkungen von Hitze und Dampf sind von Mensch zu Mensch unterschiedlich – durch Ausprobieren finden Sie die Temperatur- und Luftfeuchtigkeitswerte, die für Sie am besten geeignet sind.

Die Art der Hitze können Sie von weich bis scharf selbst bestimmen, indem Sie Wasser entweder auf die Vorderseite des Ofens oder direkt auf die Steine werfen.

Die Kapazität der Saunakelle sollte höchstens 0,2 l betragen. Auf die Steine sollten keine größeren Wassermengen auf einmal gegossen werden, da beim Verdampfen sonst kochend heißes Wasser auf die Badenden spritzen könnte. Achten Sie auch darauf, daß Sie kein Wasser auf die Steine gießen, wenn sich jemand in deren Nähe befindet. Der heiße Dampf könnte Brandwunden verursachen.

Als Aufgußwasser sollte nur Wasser verwendet werden, das die Qualitätsvorschriften für Haushaltswasser erfüllt (Tabelle 1). Im Aufgußwasser dürfen nur für diesen Zweck ausgewiesene Duftstoffe verwendet werden. Befolgen Sie die Anweisungen auf der Packung.

Water propertiesWassereigenschaft	EffectWirkung	RecommendationEmpfehlung
Humus concentrationHumusgehalt	Colour, taste, precipitatesFarbe, Geschmack, Ablagerungen	<12 mg/l
Iron concentrationEisengehalt	Colour, odour, taste, precipitatesFarbe, Geruch, Geschmack, Ablagerungen	<0,2 mg/l
Manganese (Mn) concentrationMangangehalt (Mn)	Colour, odour, taste, precipitatesFarbe, Geruch, Geschmack, Ablagerungen	<0,10 mg/l
Hardness: most important substances are manganese (Mn) and calcium (Ca)Wasserhärte: Die wichtigsten Stoffe sind Mangan (Mn) und Kalzium (Ca)	PrecipitatesAblagerungen	Mg: <100 mg/lCa: <100 mg/l
Chloride (Cl) containing waterChloridhaltiges (Cl) Wasser	CorrosionKorrosion	Cl: <100 mg/l
Chlorinated waterGechlortes Wasser	Health riskGesundheitsschädlich	Forbidden to useDarf nicht verwendet werden
SeawaterSalzwasser	Rapid corrosionRasche Korrosion	Forbidden to useDarf nicht verwendet werden
Arsenic and radon concentrationArsen- und Radonkonzentration	Health riskGesundheitsschädlich	Forbidden to useDarf nicht verwendet werden

Table 1. Water quality requirements
Tabelle 1. Anforderungen an die Wasserqualität

1.10. Anleitungen zum Saunen

• Waschen Sie sich vor dem Saunen.

- Bleiben Sie in der Sauna, solange Sie es als angenehm empfinden.

- Vergessen Sie jeglichen Stress, und entspannen Sie sich.

- Zu guten Saunamanieren gehört, daß Sie Rücksicht auf die anderen Badenden nehmen, indem Sie diese nicht mit unnötig lärmigem Benehmen stören.

- Verjagen Sie die anderen auch nicht mit zu vielen Aufgüssen.

- Lassen Sie Ihre erhitzte Haut zwischendurch abkühlen. Falls Sie gesund sind, und die Möglichkeit dazu besteht, gehen Sie auch schwimmen.

• Waschen Sie sich nach dem Saunen.

- Ruhen Sie sich aus, bis Sie sich ausgeglichen fühlen. Trinken Sie klares Wasser oder einen Softdrink, um Ihren Flüssigkeitshaushalt zu stabilisieren.

1.11. Warnungen

- Ein langer Aufenthalt in einer heißen Sauna führt zum Ansteigen der Körpertemperatur, was gefährlich sein kann.

- Achtung vor dem heißen Saunaofen. Die Steine sowie das Gehäuse werden sehr heiß und können die Haut verbrennen.

• Halten Sie Kinder vom Ofen fern.

- Kinder, Gehbehinderte, Kranke und Schwache dürfen in der Sauna nicht alleingelassen werden.

- Gesundheitliche Einschränkungen bezogen auf das Saunen müssen mit dem Arzt besprochen werden.

- Über das Saunen von Kleinkindern sollten Sie sich in der Mütterberatungsstelle beraten lassen.

- Gehen Sie nicht in die Sauna, wenn Sie unter dem Einfluß von Narkotika (Alkohol, Medikamenten, Drogen usw.) stehen.

- Schlafen Sie nie in einer erhitzten Sauna.

- Meer- und feuchtes Klima können die Metall-oberflächen des Saunaofens rosten lassen.

- Benutzen Sie die Sauna wegen der Brandgefahr nicht zum Kleider- oder Wäschetrocknen, außerdem können die Elektrogeräte durch die hohe Feuchtigkeit beschädigt werden.

- Spülen Sie den Saunaofen nicht mit dem Duschstrahl.

1.11.1. Symbol Beschreibung

Benutzerhandbuch lesen.

Nicht bedecken.

1.12. Troubleshooting

Alle Wartungsmaßnahmen müssen von qualifiziertem technischem Personal durchgeführt werden.

	Description/Beschreibung Remedy/Abhilfe
E1	Temperature sensor's measuring circuit broken.	Check the red and yellow wires to the temperature sensor and their connections for faults.
	Messkreis des Temperaturfühlers unterbrochen.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
E2	Temperature sensor's measuring circuit short-circuited.	Check the red and yellow wires to the temperature sensor and their connections for faults.
	Kurzschluss im Messkreis des Temperaturfühlers.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
E3	Overheat protector's measuring circuit broken.	Press the overheat protector's reset button (3.5.3). Check the blue and white wires to the temperature sensor and their connections for faults.
	Messkreis des Überhitzungsschutzes unterbrochen	Reset-Taste des Überhitzungsschutzes drücken (3.5.3.). Prüfen Sie die blauen und weißen Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
E9	Connection failure in the system. Switch the power off from the main switch. Check the data cable, sensor cable/s and their connections. Switch the power on.
	Verbindungsfehler im System. Schalten Sie den Strom am Hauptschalter ab. Überprüfen Sie das Datenkabel sowie das oder die die Fühlerkabel und deren Verbindungen. Schalten Sie den Strom ein.

STATUS MESSAGES / ZUSTANDSMELDUNGEN
door open	Door switch circuit is open Close the	sauna room door
	Kreis des Türschalters offen Schließen	Sie die Tür zum Saunaraum
SAFE	Safety switch circuit is open Remove	the object from atop the safety switch
	Kreis des Sicherheitsschalters offen	Entfernen Sie den Gegenstand, der sich auf dem Sicherheitsschalter befindet.
rEST	Pause time active -
	Pausen Zeit aktiv -
rc on	Remote control activated -
	Fernbedienung ist aktiviert -

• Der Ofen wärmt nicht.
- Vergewissern Sie sich, dass die Sicherungen des Ofens in gutem Zustand sind.
- Überprüfen Sie, ob das Anschlusskabel eingesteckt ist (▶3.1.1.).
- Das Thermostat ist auf eine höhere als in der Sauna herrschende Temperatur eingestellt.
- Überprüfen Sie, ob der Überhitzungsschutz ausgelöst wurde. (▶3.5.3.)

Die Saunakabine erhitzt sich zu langsam. Das auf die Saunaofensteine geworfene Wasser kühlt die Steine schnell ab.

• Vergewissern Sie sich, dass die Sicherungen des Ofens in gutem Zustand sind.
• Vergewissern Sie sich, dass bei eingeschaltetem Ofen alle Heizelemente glühen.
• Stellen Sie die Temperatur auf eine höhere Einstellung.
• Überprüfen Sie, ob die Ofenleistung ausreichend ist (▶2.3.).
• Überprüfen Sie die Saunaofensteine (1.1.). Eine zu feste Stapelung der Steine, das Absetzen der Steine mit der Zeit und falsche Steinsorten können den Luftstrom durch den Ofen behindern, was zu einer verminderten Heizleistung führt.

ENDE

- Vergewissern Sie sich, dass die Belüftung der Saunakabine korrekt eingerichtet wurde (▶2.2.).

Die Saunakabine erwärmt sich schnell, aber die Temperatur der Steine ist unzureichend. Das auf die Steine geworfene Wasser läuft durch.

• Überprüfen Sie, ob die Ofenleistung nicht zu hoch ist (▶2.3.).
• Vergewissern Sie sich, dass die Belüftung der Saunakabine korrekt eingerichtet wurde (▶2.2.).

Panele und andere Materialien neben dem Ofen werden schnell schwarz.

• Überprüfen Sie, ob die Anforderungen für Sicherheitsabstände eingehalten werden (▶3.).
• Überprüfen Sie die Saunaofensteine (1.1.). Eine zu feste Stapelung der Steine, das Absetzen der Steine mit der Zeit und falsche Steinsorten können den Luftstrom durch den Ofen behindern, was zu einer Überhitzung der umliegenden Materialien führen kann.
• Vergewissern Sie sich, dass hinter den Steinen keine Heizelemente zu sehen sind. Wenn Heizelemente zu sehen sind, ordnen Sie die Steine so an, dass die Heizelemente komplett bedeckt sind (▶1.1.).
  • Siehe auch Abschnitt 2.1.1.

Der Ofen gibt Gerüche ab.

• Siehe Abschnitt 1.2.
- Ein heißer Ofen kann Gerüche in der Luft verstärken, die jedoch nicht durch die Sauna oder den Ofen selbst verursacht wurden. Beispiele: Farbe, Klebstoff, Öl, Würzmittel.

2. SAUNA ROOM

2. SAUNAKABINE

2.1. Sauna Room Structure

2.1. Struktur der Saunakabine

A. Isolierwolle, Stärke 50–100 mm. Die Saunakabine muss sorgfältig isoliert werden, damit der Ofen nicht zu viel Leistung erbringen muss.

B. Feuchtigkeitsschutz, z.B. Aluminiumpapier. Die glänzende Seite des Papiers muss zur Sauna zeigen. Nähte mit Aluminiumband abdichten.

C. Etwa 10 mm Luft zwischen Feuchtigkeits-schutz und Täfelung (Empfehlung).

D. Leichtes, 12–16 mm starkes Täfelbrett. Vor Beginn der Täfelung elektrische Verkabelung und für Ofen und Bänke benötigte Verstärkungen in den Wänden überprüfen.

E. Etwa 3 mm Luft zwischen Wand und Deckentäfelung.

F. Die Höhe der Sauna ist normalerweise 2100-2300 mm. Die Mindesthöhe hängt vom Ofen ab (siehe Tabelle 2). Der Abstand zwischen oberer Bank und Decke sollte höchstens 1200 mm betragen.

G. Bodenabdeckungen aus Keramik und dunkle Zementschlämme verwenden. Aus den Saunasteinen entweichende Partikel und Verunreinigungen im Wasser können sensible Böden verfärben oder beschädigen.

ACHTUNG! Fragen Sie die Behörden, welcher Teil der feuerfesten Wand isoliert werden kann. Rauchfänge, die benutzt werden, dürfen nicht isoliert werden.

ACHTUNG! Leichte, direkt an Wand oder Decke angebrachte Schutzabdeckungen sind ein Brandrisiko.

2.1.1. Schwärzung der Saunawände

Es ist ganz normal, wenn sich die Holzoberflächen einer Sauna mit der Zeit verfärben. Die Schwärzung wird beschleunigt durch

• Sonnenlicht
• Hitze des Ofens
• Täfelungsschutz an den Wänden (mit geringem Hitzewiderstand)
• Feinpartikel, die aus den zerfallenden Saunasteinen in die Luft entweichen.

2.2. Sauna Room Ventilation

2.2. Belüftung der Saunakabine

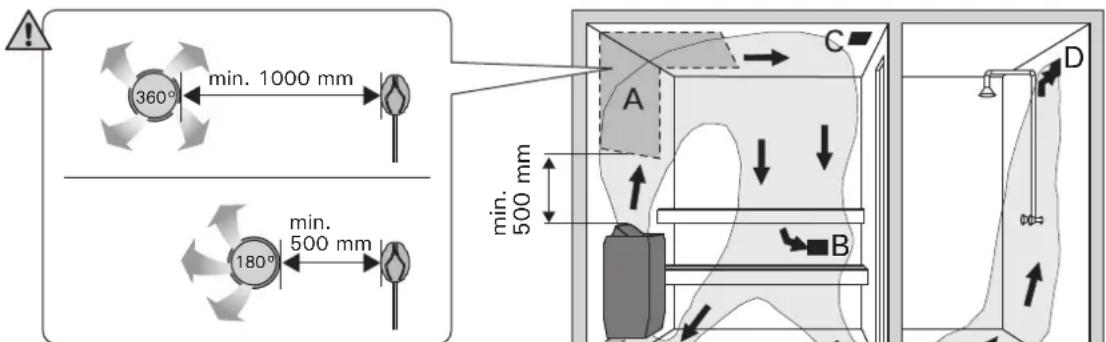

Die Saunaluft sollte sechsmal pro Stunde ausgetauscht werden. Abb. 5 zeigt verschiedene Optionen der Saunabelüftung.

A. Luftzufuhr. Bei mechanischer Entlüftung Luftzufuhr über dem Ofen anbringen. Bei Schwerkraftentlüftung Luftzufuhr unter oder neben dem Ofen anbringen. Der Durchmesser des Luftzufuhrrohres muss 50–100 mm betragen. Luftzufuhr nicht so anbringen, dass sie den Temperaturfühler abkühlt (▶3.5.1.)!
B. Entlüftung. Entlüftung in Bodennähe anbringen, so weit weg vom Ofen wie möglich. Der Durchmesser des Entlüftungsrohres sollte doppelt so groß sein wie bei der Luftzufuhr.
C. Öptionale Lüftung zum Trocknen (während Heizung und Bad geschlossen). Die Sauna kann auch durch die offene Tür getrocknet werden.
D. Wenn die Entlüftung im Waschraum liegt, muss die Lücke unter der Saunatür mindestens 100 mm betragen. Mechanische Entlüftung ist Pflicht.

Figure 5. Abb. 5.

2.3. Heater Output

2.3. Leistungsabgabe des Ofens

Wenn Wand und Decke vertäfelt und ausreichend isoliert sind, richtet sich die Leistungsabgabe des Ofens nach dem Volumen der Sauna. Nicht isolierte Wände (Stein, Glasbausteine, Glas, Beton, Kacheln) erhöhen die benötigte Ofenleistung. Jeder Quadratmeter nicht isolierter Wand entspricht 1,2 m³ mehr Saunavolumen. Eine 10 m³ große Saunakabine mit Glastür z.B. entspricht in der Leistungsabgabe einer 12 m³ großen Sauna. Bei Balkenwänden Saunavolumen mit 1,5 multiplizieren. Korrekte Leistungsabgabe des Ofens aus Tabelle 2 wählen.

2.4. Hygiene der Saunakabine

Liegetücher benutzen, um die Bänke vor Schweiß zu schützen.

Bänke, Wände und Boden der Sauna mindestens alle sechs Monate waschen. Bürste und Saunareinigungsmittel verwenden.

Staub und Schmutz vom Ofen mit feuchtem Tuch abwischen. Kalkablagerungen am Ofen mit 10 % Zitronensäure entfernen und spülen.

3. INSTALLATIONSANLEITUNG3. INSTRUCT

3.1. Vor der Montage

Bevor Sie den Saunaofen installieren, lesen Sie die Montageanleitung und überprüfen Sie folgende Dinge:

• Ist der zu montierende Saunaofen in Leistung und Typ passend für die Saunakabine?
• Überprüfen Sie das Gerät auf sichtbare Schäden, bevor Sie es installieren und verwenden. Verwenden Sie keine beschädigten Geräte.

Die Rauminhaltswerte in Tabelle 2 dürfen weder über noch unterschritten werden.

• Sind genug Saunaofensteine von guter Qualität vorhanden?
• Ist die Netzspannung für den Saunaofen geeignet?
• Falls das Haus elektrisch beheizt wird, benötigt der Steuerkreis (Kontaktor) der Heizung ein Zwischenrelais, um die Steuerfunktion auf potentialfrei zu stellen, da vom Saunaofen bei Gebrauch eine Spannungssteuerung übertragen wird.
• Der Montageort des Ofens erfüllt die in Abb. 6 und Tabelle 2 angegebenen Sicherheitsmindestabstände.

Diese Abstände müssen unbedingt eingehalten werden, da ein Abweichen Brandgefahr verursacht. In einer Sauna darf nur ein Saunaofen installiert werden.

3.1.1. Anschließen des Verbindungskabels und Datenkabels.

Die Befestigung des Anschlußkabels geschieht am leichtesten, wenn der Saunaofen nicht fest montiert ist. Siehe Abbildung 7. Schließen Sie das Datenkabel am Datenkabelanschluss der Leiterplatte an.

3.2. Befestigung des Saunaofens an der Wand Das Montagegestell des Saunaofens ist am Sauna ofen befestigt. Entfernen Sie die Verriegelungs schraube des Montage gestells und nehmen das Gestell vom Saunaofen ab.

1. Befestigen Sie das Montagegestell mit den dazu gelieferten Schrauben an der Wand und beachten Sie die in Abb. 6 und in Tabelle 2 angeführten Sicherheitsmindestabstände. Die Anbringung des Mon ta ge gestells ist in Abb. 8 dargestellt.

ACHTUNG! An den Stellen, an denen die Befestigungsschrauben angebracht werden, sollte sich hinter den Paneelen als Stütze z.B. ein Brett befinden, in dem die Schrauben fest sitzen. Falls sich hinter den Paneelen keine Bretter befinden, können diese auch vor den Paneelen angebracht werden.

Heater/OfenModel and dimensionsModell und Maße	Output Leistung	Sauna room Saunakabine			Minimum distancesMin. Abstand des Ofens
		Cubic vol.Rauminhalt		Height Höhe	A min.	B min.	C min.	To ceiling Zur Decke	To floor Zum Boden
Width/Breite410 mmDepth/Tiefe310 mmHeight/Höhe580 mmWeight/Gewicht15 kgStones/Steinemax 25 kg	kW	See item 2.3.Siehe Kap. 2.3.			See fig. 5. *) from side to wall or upper platformSiehe Abb. 5. von der Seitenfläche zur Wand oder zur oberen Bank **) from front surface to upper platform or railvon der Vorderfläche zur oberen Bank oder zumoberen Geländer
		min m3	max m3	minmm	*)mm mm		** )mm	min.mm	min.mm
V45XE 4,5 3 6 1900 35 20	35 1100	150
V60XE 6,0 5 8 1900 40 30	50 1100	150
V80XE 8,0 7 12	1900 70 30 60 1100			150

Table 2. Installation details of the heater
Tabelle 2. Montageinformationen zum Saunaofen

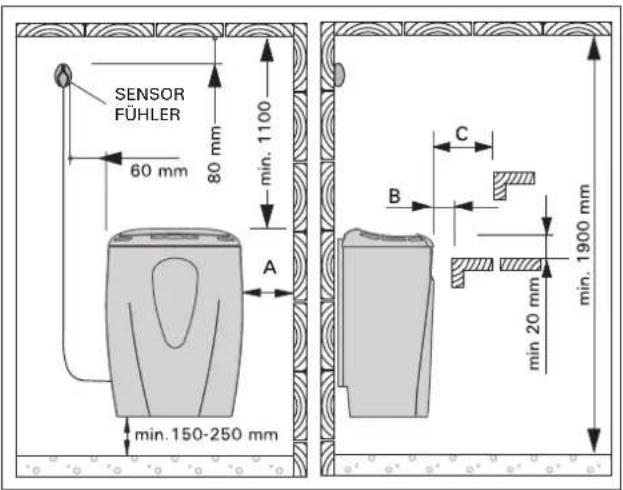

Figure 6. Safety distances from the heater Abbildung 6. Sicherheitsmindestabstände des Saunaofens

Figure 8. Location of the mounting rack of the heater Abbildung 8. Platz des Montagegestells des Saunaofens

Figure 7. Connecting the connection cable Abbildung 7. Befestigung des Anschlußkabels

1. Heben Sie den Saunaofen so auf das Gestell an der Wand, daß die Befestigungshaken unten am Gestell hinter den Rand des Saunaofenrumpfes kommen und die Nut im oberen Teil des Ofens gegen das Montagegestell gedrückt wird.
2. Schrauben Sie den oberen Rand des Saunaofens am Montagegestell fest.

3.3. Installation des Saunaofens in einer Nische Der Saunaofen kann in einer Wandnische angebracht werden, deren Höhe min. 1900 mm beträgt. Siehe Abb. 9.

3.4. Schutzgeländer

Falls um den Saunaofen ein Schutzgeländer gebaut wird, muß dies unter Berück sichtigung der in Abb. 6undTabelle2angegebenenMindestsicherheitsabstände geschehen.

3.5. Elektroanschlüße

Der Anschluß des Saunaofens ans Stromnetz darf nur von einem zugelassenen Elektromonteur unter Beachtung der gültigen Vorschriften ausgeführt werden (3.1.1.).

Figure 9. Installation of the heater in a recess Abbildung 9. Montage des Saunaofens in einer Wandnische

Figure 10. Sensor's minimum distance from an air vent Abbildung 10. Mindestabstand des Fühlers zu Luftschlitzen

Prüfen Sie bei der Installation des Saunaofens immer den Zustand der Anschlüsse im Anschlusskasten. Wir empfehlen Schraubklemmen. Verwenden Sie keine federbelasteten Klemmen!

Die Kabel vom Saunaofen zur Wärmesteuerung und zum Signallicht müssen in ihrer Querschnittsfläche dem Netzkabel des Saunaofens entsprechen. Der Saunaofen wird halbfest an die Klemmdose an der Saunawand befestigt. Siehe Abb. 11. Als Anschlußkabel wird ein Gummikabel vom Typ H07RN-F oder ein entsprechendes Kabel verwendet.

ACHTUNG! PVC-isolierte Kabel dürfen wegen ihrer schlechten Hitzebeständigkeit nicht als Anschlußkabel des Sauna ofens verwendet werden. Die Klemmdose muß spritz wasserfest sein und darf höchstens 50 cm über dem Fußboden angebracht werden.

Falls der Anschluß oder die Montagekabel in die Sauna oder die Saunawände in einer Höhe über 100 cm über dem Boden münden, müssen sie belastet mindestens eine Temperatur von 170 °C aushalten (z.B. SSJ). Elektrogeräte, die höher als 100 cm vom Sauna boden angebracht werden, müssen für den Gebrauch bei 125 °C Umgebungstemperatur zugelassen sein (Vermerk T125).

Die Saunaöfen sind zusätzlich zum Netzanschluss mit einer Klemme (P) ausgestattet, welche die Möglichkeit zur Steuerung der Elektroheizung bietet. Siehe Abb. 12.

Das Steuerungskabel für die Elektroheizung wird direkt zur Klemmdose des Saunaofens gelegt und von dort aus ein Gummikabel der gleichen Stärke weiter zur Reihenklemme des Saunaofens.

3.5.1. Montage des Temperaturfühlers

Installieren Sie den Fühler wie in Abb. 6 dargestellt. Verbinden Sie das Fühlerkabel Farbe an Farbe mit dem Anschluss im Ofen.

Figure 11. Connections of the heater Abbildung 11. Anschluß des Saunaofens

Achtung! Der Temperaturfühler darf nicht näher als 1000 mm an einen Mehrrichtungs-Luftschlitz oder näher als 500 mm an einen Luftschlitz angebracht werden, der vom Fühler wegzeigt. Siehe Abbildung 10. Der Luftzug in der Nähe von Luftschlitzen kühlt den Fühler ab, was zu ungenauen Temperaturmessungen am Steuergerät führt. Dies kann zu einer Überhitzung des Ofens führen.

E	Control panelBedienfeld
F	Remote switchFernschalter
G	Safety switchSicherheitsschalter
H	Temperature sensorTemperaturfühler
I	Lighting (max 100 W)Beleuchtung (max. 100 W)
J	Control of electric heatingSteuerung der elektrischenHeizung
K	Residual current deviceFehlerstromschutzschalter

Connection cableAnschlußkabel
	400 V 3N~	FuseSicherung	230 V 1N~	FuseSicherung
OutputLeistungkW	See fig. 11. The measurements apply to the connection cable only!Siehe Abb. 11. Die Messungen beziehen sich ausschließlich auf das Anschlußkabel!		mm2	A
	mm2	A
4,5 5 x 1,	5 3 x 10 3 x 2,	5 1 x 25
6,0 5 x 1,	5 3 x 10 3 x 4,	0 1 x 35
8,0 5 x 2,	5 3 x 16 3 x 6,	0 1 x 35

Kuva 12. Electrical connections of the heaters Bild 12. Elektroanschlüsse des Saunaofens

3.5.2. Montage des Bedienfeldes

Das Bedienfeld ist spritzwassergeschützt und hat eine niedrige Betriebsspannung. Das Bedienfeld kann im Wasch-, Umkleide- oder Wohnraum montiert werden. Wird das Bedienteil der Steuerung in der Sauna montiert, muss es in der Saunawand auf max. 1 m Höhe eingelassen werden. Eine aufgesetzte Montage ist nicht erlaubt. Auch der Mindestsicherheitsabstand zum Saunaofen ist einzuhalten. Abb. 11.

Mit Hilfe der Kabelverrohrung (ø 30 mm) in den Wandkonstruktionen lässt sich das Kabel verdeckt zur Montagestelle des Bedienfeldes legen, andernfalls ist eine Oberflächeninstallation durchzuführen. Wir empfehlen beim Einbau das Bedienteil so weit wie möglich vom Ofen entfernt einzulassen, um es vor Spritzwasser zu schützen.

B

1. Thread the data cable through the hole in the back cover.
2. Fasten the back cover to a wall with screws.
3. Push the data cable to the connector.

4. Press the front cover into the back cover.

5. Datakabel des Bedienfelds durch die Öffnung in der Rückwand führen.

6. Hintere Abdeckung mit Schrauben an einer Wand fixieren
7. Datakabel in den Stecker schieben
8. Vordere Abdeckung auf die hintere Abdeckung drücken

Abbildung 13. Befestigung des Bedienfelds

3.5.3. Resetting the Overheat Protector

3.5.3. Zurückstellen der Überhitzungsschutzes

Das Fühlergehäuse enthält einen Temperaturfühler und einen Überhitzungsschutz. Wenn die Temperatur in der Umgebung des Temperaturfühlers zu stark ansteigt, unterbricht der Überhitzungsschutz die Stromzufuhr. Das Zurücksetzen des Überhitzungsschutzes wird in Abbildung 14 dargestellt.

Achtung! Bevor Sie den Knopf drücken, müssen Sie die Ursache für die Auslösung des Überhitzungsschutzes ermitteln.

3.6. Isolationswiderstand des Elektrosaunaofens

Bei der Endkontrolle der Elektroinstallationen kann bei der Messung des Isolationswiderstandes ein "Leck" auftreten, was darauf zurückzuführen ist, daß Feuchtigkeit aus der Luft in das Isolationsmaterial der Heizwiderstände eingetreten ist (bei Lagerung und Transport). Die Feuchtigkeit entweicht aus den Widerständen nach zwei Erwärmungen.

Schalten Sie den Netzstrom des Elektrosaunaofens nicht über den Fehlerstromschutzschalter ein!

Figure 14. Reset button for overheating limiter Abbildung 14. Rücksetzknopf des Überhitzungsschutzes

1. INSTRUCCIONES DE USO 1. ISTRUZIONI PER L'USO

Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
