BEDIENUNGSANLEITUNG X-50 Soltron
Alle Informationen und Abbildungen waren zum Zeitpunkt der Drucklegung auf dem neuesten Stand.
Technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung - auch auszugsweise - ist nur mit vorheriger Zustimmung und mit Quellenangabe gestattet
Soltron GmbH
Dr"Jasper'Str" 58
D'31073 Delligsen
Inhaltsangale Contents
Einleitung 2
Kundendienst 2
Richtlinien 2
Bestimmungsgemäße Verwendung 2
Bedeutung der Symbole 2
Sicherheits- und Gefahrenhinweise 2
Allgemeine Besonnungsanleitung 4
Allgemeine Informationen 4
Allgemeine Schutzhinweise 4
Empfohlene Bräunungszeiten 6
Bedienung 9
Funktionen des Bedienfeldes 9
Bräuner einschalten 10
Gesichtsbräuner abschalten 10
Körperlüfter Fuß regeln 11
Körperlüfter Kopf regeln 11
Klimagerät ein-/ausschalten(Option) 12
Dekobeleuchtung ein-/ausschalten (Option) 12
Warmluftrückführung öffnen/schließen (Option) 13
Wartung 14
Empfohlene Wartungsintervalle 14
Hinweise zur Wartung des Bräuners 14
Pflege- und Reinigungsanleitung 14
Service-Betrieb des Bräuners 16
Service-Stellung des Oberteils 17
UV-Niederdruckstrahler im Unterteil reinigen/wechseln 18
UV-Niederdruckstrahler im Oberteil reinigen/wechsein 19
UV-Hochdrucklampen wechsein 20
Filtermatte im Oberteil wechsel 22
Filtermatte im Unterteil wechseln 23
Dekobeleuchtung wechsel 25

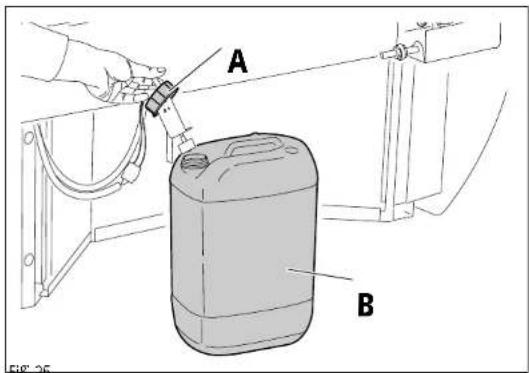

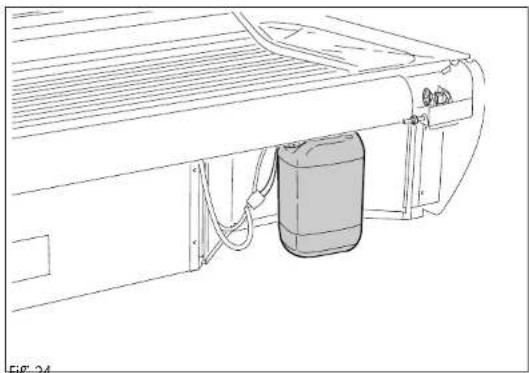

Kondensatbehälter des Klimageräts entleeren 26

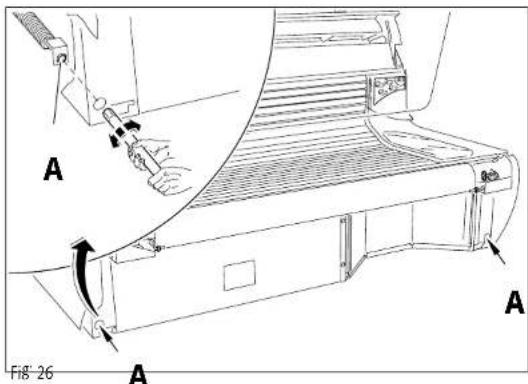

Hebemechanik des Oberteils einstellen 27
Oberteil ausrichten 28
Fehlerbehebung 29
Störanzeigen im Display 29
Weitere Störungen 30
Strahlerbestückung 31
Garantiebestimmungen 33
Konformitätserklärung 34
Introduction 3
Service 3
Regulations 3
proper use 3
The symbols used 3
Safety signs 3
General suntanning instructions 5
General information 5
mit der Wahl eines Soliron Bräuner haben Sie sich für ein technisch hoogenwickettes und leistungssarkes Gerät entschieden. Ihr Bräuner ist bei uns mit größter Sorgift und Präzson hergestellt worden und hat zahlreiche Qualitäts- und Sicherheitskontroffen durch laufen. Wir haben alles getan um einen störungspreien und sicheren betriebs Ihres Bräuners zu gewährleisten. Aber auch Sie selbst können wesentlich dazu beitragen, daß Sie mit Ihrem Bräuner lange Zeit zufrieden sind. Bitte lesen Sie alle Informationen aufmern, damit durch. Wenn Sie die Tips und Hinweise der bedienungsanleitung beigenden wird Ihnen Ihr Soliron Bräuner eine Menge Spaß und Freude bringen. Sollten Sie trotzdem einmal Probleme mit Ihrem Bräuner haben dann schreiben Sie oder rugen Sie einfach an:
Soltron GmbH Dr Jasper Str 58
D 31073 Delligsen' Tel: 05187/9421"0 Fax: 05187/9421"33
Kundendienst
In allen Kundendienstfällen und Fragen der Ersatzteilbeschäftigung wenden Sie sich bitte an Ihren Solarien-fachhängler oder direkt an unseren Kundendiensr. Tej: 02224/818'0' Fax: 02224/818'116 Bevor Sie unseren technischen Kundendienst im Bedarfsäll telefonisch kontakteren beschaffen Sie sich un bedingt die Gerätenummer des Gerätes für welches Sie den Kundendiensr Support oder Ersatzteile benötigen. Eine sozurige Bearbeitung Ihrer Anfrage im ersten Telefonat ist nur dann möglich wenn Sie uns die Gerätenummer benennen: Ohne Gerätenummer können während der Garantiezeit weder Technikereinsätze vor Ort noch Ersatzteile bestellt werden
Richtlinien
Dieser Soltron-Bräuner wurde nach folgenden vorschriften gebaut.
EG Richtlinie "elektromagnetische Verträglichkeit" 89/336/EWG (nach der zur Zeit gültigen Fassung)
Niederspannungsrichtinien 72/23/EWG (nach der zur Zeit gültigen Fassung)
Achtung!
Wir weisen darauf hin' daß die Geräte ausschließlich für den europäischen Markt bestimmt sind und nicht in die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nicht beachtung dieses Hinweises wird keine Haftung übernommen!
Bestimmungsgemäße Verwendung
Dieses Gerät dient zum Bräunen von jeweils einer erwachsenen Person mit einer zur Bräunung geeigneten Haut zur bestimmungsgemäßen verwendung gehört auch die Einhaltung aller Anweisungen und Vorschriften dieser Bedienungsanleitung: Berücksichtigen Sie ergänzend zu dieser Bedienungsanleitung auch allgemeingültiger gesetzliche und sonstige Regelungen und Rechtsvorschriften - auch des Bereiberlandes - sowie die gültigen Umweitschutzbesimmungen! Die örtlich gültigen Bestimmungen der Berufsgenossenschaft oder sonstiger Aufsichtsbehörden sind immer zu beachten!
Bedeutung der Symbolik
Gefahrenhinweise: Warnung!
Gefahr von personenschäden
Achtung!
Gefahr von Sach- und Umweltschäden
Vorsicht elektrische Spannung!
Gefahr von Personenschäden durch elektrische Spannung
Wichtige Information
Sicherheits- und Gefahrenhinweise
Der Soltron-Brauner darf nur durch entsprechend unterwiesenes/erfahrenes personal montiert und auf gestellt werden!
Alle am Bräunungsgerät angebrachten Gefahren- und Sicherheitshinweise sind zu beachtenden
Es dürfen keine Sicherheitseinrichtungen und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt werden, die den sicheren Betrieb des Bräuners beeinträchtigen können!
• Der Bräuner darf nur in einwandfreiem Zustand betrieben werden!
Achtung!
Die Sicherheit Zuverlässigkeit und Leistung des Bräuners wird nur garantiert wenn:
die Montage der Elektroanschluß die Erweiterung oder die Reparatur durch eine ördlich zu gelassene Fachfirma oder entsprechend unterwiesenes Personal vorgenommen worden ist
• die elektrische Installation den einschlägigen VDE-Richtlinien entspricht
- und der Bräuner in Übereinstimmung mit dieser Bedienungsanleitung verwendet wird
Warnung!
Gefahr von Hautverletzungen und Hauterkrankungen!
Das Gerät darf nur mit einer Zeitsteuerung max' Laufzeit 30 min betrieben werden! Die Einstellskala der Schaltuhr muß zu den empfohlenen Bräunungszeiten passeni!
GB
Introduction
Allgemeine Besonnungsanleitung
Allgemeine Informationen
Wer wird braun?
Jeder der auch in der natürlichen Sonne braunt Personen mit empfindlicher Haut braunen sogar angenehmer und sorgenfreier weil bei Soffron-Braunungsgeräten die Sirahlendosis genau definiert werden kann.
Welche Bräunungszeiten sind empfehlenswert?
Obwohl man bei der UV Bräunungsmethode kaum einen Sonnenbrand befürchten muß sollte man anfangs etwas Rücksicht auf die individuelle Empfindlichkeit der Haut nehmen:
Warnung!
Gefahr von Hautverletzungen und Hauterkrankungen!
Beachten Sie das Kapitel 'Empfohlene Bräunungszeiten!
Wie viele Bräunungsbäder braucht man?
Auch hier kommt es natürlich auf eine individuelle Bräunungsfähigkeit der Haut an - wie in der Sonne unter frejem Himmern. In der Regel hat eine norma bräunende Haut nach 3 bis 5 Bräunungsbädern von 4 bis 10 Minuten eine wunderschöne, ebenmäßige Tönung erreicht. Die ersten Bräunungsbäder sollten jeden zweiten Tag genommen werden. Um die einmal erreichte Bräune zu erhalten genügen normajerweise 1 bis 2 Bräunungsbäder pro Woche.
Soil man eine sonnencreme benutzen?
Nein! Kosmetische Sonnencremes mit Lichtschutzfaktor sollen die aggressive Strahlen der Sonne wegliitem: vergleichbare Strahlen sind aber im Licht von Soltron-Braunern nur in äußerst geringen Mengen enthaltigen so daß ein solcher Schutz überflüssig wird. Viemehr sollte die Haut vor jedem Bräunungsbad gründlich gereinigt und gut abgetrooknet werden. Besonders empfehlenswert ist die Behandlung der Haut mit unserer Pflegeserie: Vor dem Braunen (pre sun) und nach dem Braunen (après sun). Diese Pflegeserie enthält eine spezielle Kombination ausgesuchter Wirkstoffe: Aloe'Vera'Extrakt' Jojoböl' D'panthenol und Elastin. Sie reinigt die Haut' hilft ihren Alterungsprozeß zu verjangsamen und spendet Feuchtigkeit. Die Haut wird sanft zart und geschmeidig. Die Lotions lassen sich angenehm einmassieren, ziehen ohne Rückstände schnell und tief in die Haut ein
Das Wärmeerythem
Bei empfindlicher Haut kann es in Einzelfällen zu einem Wärmeerythem kommen' d'h' daß die Haut stark durch die verbleibende Infrarot Strahlung (Wärmestrahlung) rötet. Diese Röhung ist kein sonnenbrand und gesundheitlich völlig unbedenklich. Die Bräunungszeiten sollten verkürzt werden: um eine airmähliche Gewöhnung zu erreichen.
Allgemeine Schutzhinweise
- Lesen Sie sorgfältig die Tips für das richtige Bräunen. Dort finden Sie weitere Ergebn und Hinweise
- Benutzen Sie den Bräuner nicht wenn die Zeitschaltuhr fehlernhaft ist oder die Filterscheiben zerbrochen sind
In Fällen besonderer Empfindlichkeit des Einzeinen gegen UV-Bestrahlung und dann wenn bestimmte Medikamente oder Kosmetika verwendet werden ist besondere Vorsicht geboten: - Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und verwenden Sie keinerlei sonnenschutzmittel
- Bräunen Sie nicht bei Einnahme von Medikamenten welche die Hautempfindlichkeit gegen UV-Strahlen erhöhen; fragen Sie im Zweifelsfall Ihren Arzt
- Suchen Sie den Arzt auf wenn sich hartnäckige Schwellungen wunde Stellen oder pigmentierte Leberflecken auf der Haut bilden.
- verwenden Sie stets die mitgelieferte UV-Schutzbrille. An den Augenjinsen operierte Personen müssen unbedingt eine UV-undurchlässige Schutzbrille tragen um eine Gefährdung der Augen auszuschließen.
- Nehmen Sie in 48 Stunden nicht mehr als ein Bräunungsbad je Körperteil. Nehmen Sie nicht zusätzlich am gleichen Tag ein Sonnenbad
- Beachten Sie die Empfehlungen bezüglich Bestrahlungszeiten und Bestrahlungsintervallen
- UV-Strahlung von der Sonne oder UV-Geräten kann Haut- oder Augenschäden verursachen. Diese biologische Wirkung ist von der Hautempfindlichkeit des Einzeinen abhängig
Die Haut kann nach überhöhter Bestrahlung sonnenbrand zeigen übermäßig häufig wieder hotte UV Bestrahlung mit sonnenlicht oder UV Geräten kann zu frühzeitiger Alterung der Haut und auch zu einem Risiko von Hauttumoren führen
Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen kann übermäßige Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrahlungen kann sich grauer Star bilden.
Die maximal zulässige Bestrahlungsanzahl pro Jahr ist 60' 43 bzw. 33 (siehe Kapitel "Empfohlene Bräunungszeiten")
General information
Who can get a tan?
Empfohlene Bräunungszeiten Recommended tanning times
Warnung!
Gefahr von Haut- und Augenverletzungen!
Es gibt einige innenlich oder äußerlich anzuwendende Medikamente welche die Empfindlichkeit der Haut gegenüber UV Strahlen erheblich steigern können. Zum Beispiel: Antibiotika' Sulfonamide' psorajene wie Mejanin Vitamin-A Säure und Derivate' Während und kurz nach der Verwendung derartiger Präparate soll auf Bräunungsbäder - auch in der sonne - verzichtet werden! Im Zweifelsfall sollte vorher der behandelnde Arzt befragt werden!
- Schließen Sie während des Bräunungsvorgangs die Augen und benutzen Sie die mit gelieferten UV-undurchlässigen Schutzbrillen!
- Auf keinen Fall darf das Bräunungsgerät benutzt werden wenn eine Filterscheibe fehlt oder zerbrochen ist
Eine zunehmende Bräunung erfordert auch eine Verlängerung der Expositionszeit (= Besrahlungszeit) bzw. ab einem gewissen Grad an bräunung ist keine verbindung mehr erreichbar. Die Bestrahlungszeit darf aber im Rahmen der zulässigen Strahlendosen nicht beliebig verlängert werden. Es ist daher ohne Gefährdung der Gesundheit nur ein bestimmter vom Hauttyp vorgegebener Grad an Endbraune zu erreichen
Warnung!
Gefahr von Hautverletzungen oder Hautenkrankungen! Der Abstand zwischen zwei Bestrahlungen muß mindestens 48 Stunden betragen!
Achtung!
Die in den Tabelle angegebenen Zeiten gelten nur mit der von uns angegebenen Lampenbestückung!
GB
Warning!
Empfohlene Braunungszeiten Recommended tanning times
| Hauttypen | hell (II) | normal (III) | dunkel (IV) | |
| Bräunungswirkung | normal | schnell | schnell | |
| Sonnenbrand (Sonnenempfindlichkeit) | meistens | selten | selten | |
| max. Zeitraum der natürlichen Sonnenbestrahlung (ohne Lichtschutzmittel) bis zur Sonnenbrandwirkung | ca. 10-20 Minuten | ca. 20-30 Minuten | ca. 40 Minuten | |
| Empfohlene Bräunungszeiten mit der Soltron X-50 super power | 1. Bestrahlung | 4 Minuten | 4 Minuten | 4 Minuten |
| 2. Bestrahlung | 4 Minuten | 5 Minuten | 5 Minuten | |
| 3. Bestrahlung | 5 Minuten | 6 Minuten | 7 Minuten | |
| 4. Bestrahlung | 6 Minuten | 7 Minuten | 8 Minuten | |
| 5. Bestrahlung | 6 Minuten | 8 Minuten | 10 Minuten | |
| 6. Bestrahlung | 7 Minuten | 9 Minuten | 12 Minuten | |
| 7. Bestrahlung | 8 Minuten | 11 Minuten | 13 Minuten | |
| 8. Bestrahlung | 9 Minuten | 12 Minuten | 15 Minuten | |
| 9. Bestrahlung | 9 Minuten | 13 Minuten | 17 Minuten | |
| 10. Bestrahlung | 10 Minuten | 14 Minuten | 18 Minuten | |
| 11. Bestrahlung | 11 Minuten | 15 Minuten | 20 Minuten | |
| 12. Bestrahlung | 12 Minuten | 17 Minuten | 22 Minuten | |
| Der Abstand zwischen zwei Bestrahlungen muß mindestens 48 Stunden betragen. | ||||
| Maximale Anzahl an Bestrahlungen pro Jahr | 60 (= 15 kJ/m^2 ) | 43 (= 15 kJ/m^2 ) | 33 (= 15 kJ/m^2 ) | |
GB
Empfohlene Bräunungszeiten Recommended tanning times
| Hauttypen | hell (II) | normal (III) | dunkel (IV) | |
| Bräunungswirkung | normal | schneil | schneil | |
| Sonnenbrand (Sonnenenempfindlichkeit) | meistens | seiten | seiten | |
| max Zeitraum der natürlichen Sonnenbestrahlung(ohne Lichtschutzmittel) bis zur Sonnenbrandwirkung | ca 10~20 Minuten | ca 20~30 Minuten | ca 40 Minuten | |
| Emprohlene Bräunungszeiten mit der Soltron X50 turbo powerSoltron X60 turbo power | 1 Bestrahlung | 4 Minuten | 4 Minuten | 4 Minuten |
| 2 Bestrahlung | 4 Minuten | 5 Minuten | 5 Minuten | |
| 3 Bestrahlung | 5 Minuten | 6 Minuten | 7 Minuten | |
| 4 Bestrahlung | 5 Minuten | 7 Minuten | 8 Minuten | |
| 5 Bestrahlung | 6 Minuten | 8 Minuten | 10 Minuten | |
| 6 Bestrahlung | 7 Minuten | 9 Minuten | 11 Minuten | |
| 7 Bestrahlung | 7 Minuten | 10 Minuten | 13 Minuten | |
| 8 Bestrahlung | 8 Minuten | 11 Minuten | 14 Minuten | |
| 9 Bestrahlung | 9 Minuten | 12 Minuten | 16 Minuten | |
| 10 Bestrahlung | 9 Minuten | 13 Minuten | 17 Minuten | |
| 11 Bestrahlung | 10 Minuten | 14 Minuten | 19 Minuten | |
| 12 Bestrahlung | 11 Minuten | 16 Minuten | 21 Minuten | |
| Der Abstand zwischen zwei Bestrahlungen muß mindestens 48 Stunden betragen' | ||||
| Maximale Anzahl an Bestrahlungen pro Jahr | 60 (=15 kJ/m^2 ) | 43 (=15 kJ/m^2 ) | 33 (=15 kJ/m^2 ) | |
GB

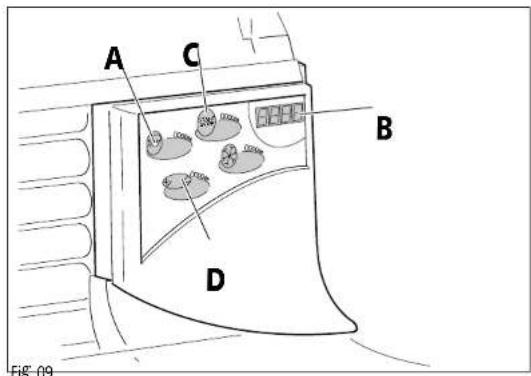

Funktionen des Bedienfeldes

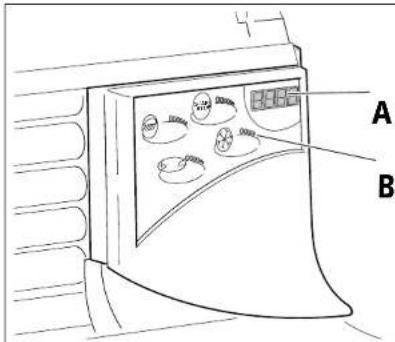

Display ( A )
Je nach Betriebsart des Bräuners erscheinen im Display
(A) folgende Anzeigen:
Im Ruhebetrieb des Bräuners erscheint im Display die Uhrzeit (mit im Sekundentakt blinkendem Dezimalpunkt)
- Während eines Bräunungsvorgangs wird jeweils die Vorlaufzeit Bräunungszeit oder Nachlaufzeit in Minuten angezeigt Die Zahlweise der angezeigten Zeiten ist abhängig vom angeschlossenen Steuergerät
- Im Servicebetrieb können Informationen zu Betriebsstunden und verschiedene Werte abgeiesen werden siehe Abschnitt "Servicebetrieb des Bräuners"
- Im Störungsfall werden Fehlercodes angezeigt die zur schnellen Lokalisierung der Fehlerquelle dienen siehe Kapitel "Störanzeigen im Display"
Leuchtdioden ( B )
Die Leuchtdioden (B) haben folgende Funktionen: Die Betriebsbereitschaft wird durch ein Lauflicht in Richtung des Tasters signalisiert:
- Bei aufleuchtenden Leuchtdioden (B) ist die entsprechende Funktion eingeschaltet. Die Intensität wird ggf durch die Anzahl der aufleuchtenden Di- oden angezeigt
Bei blinkenden Leuchtdioden (B) ist der entsprechende Taster gesperrt, z.B' bei der einmäßigen Sperrzeit nach dem Wiedereinschaften der Gesichtsbräuner, siehe Abschnitt Gesichtsbräuner abschaften.
Fig 01
Das Bräunungsprogramm wird durch den Einwurf von Münzen bzw. Wertmarken oder über die Fernbedienung gestartet. Bei Anschluß an eine Mikroprozessor Steuerung werden die Bräunungsjampen nach Ablauf
der eingestellten vorlaufzeit automatisch eingeschaltet

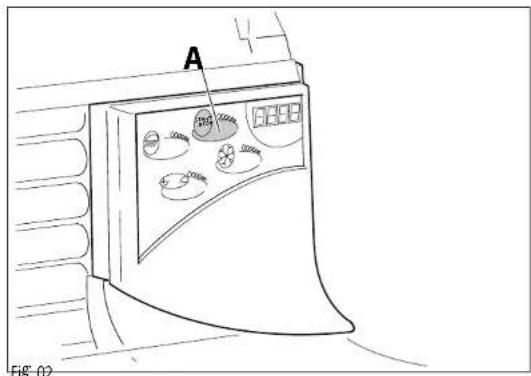

Während der vorlaufzeit können die Strahler durch
Drücken der Start-Stop-Taste (A) sofort einge-
schaltet werden
- Während der Bräunungszeit können die Strahler durch langes (länger als 1 Sekunde) Drücken der Start-Stop-Taste (A) ausgeschaltet und durch erneutes Drücken der Start-Stop-Taste wieder eingeschaltet werden
Während der Bräunung sollte das Oberteil des Bräuners heruntergeklappt werden. Bräunen mit geöffnetem Bräunungsraum senkt den Bräunungseffekti

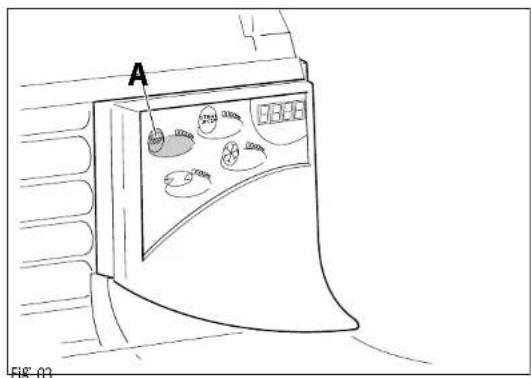

Gesichtsbräuner abschalten
Beim Einschalten des Bräuners werden alle Gesichtsbräuner eingeschaltet. Falls gewünscht können die Gesichtsbräuner teilweise oder komplett abgeschaltet werden.

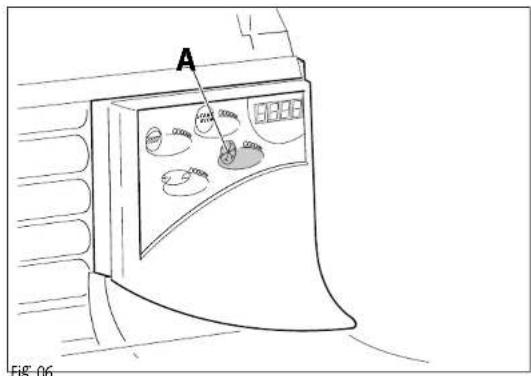

- Durch Drücken der Taste (A) während der Bräunungszeit werden die Gesichtsbräuner ausgeschaltet
- Durch erneutes Drücken der Taste ( A ) werden alle Gesichtsbräuner zeitverzögert (1 Minute Einschalt sperre) wieder eingeschaltet
Im Service-Betrieb des Bräuners kann zwischen Teilabschaltung und Komplettabschaltung der Gesichtsbräuner gewählt werden

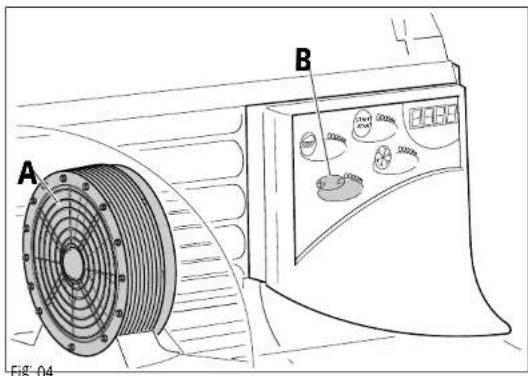

Körperlüfter Fuß regeln
Die Stärke des Luftstromes aus dem Körperlüfter (A) kann stufenlos geregelt werden. Nach dem Einschaften des Bräuners wird der Körperlüfter in Stufe 3 (Grundstellung) betrieben.
Durch Drücken der Taste (B) auf '+' oder ''' den Luftstrom verstärken bzw. verringem'
GB
Adjusting foot-end body fan
Körperlüfter Kopf regeln

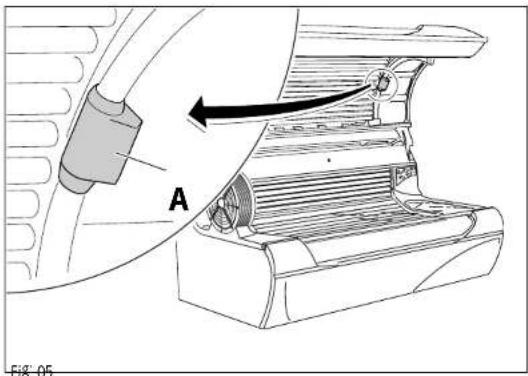

Der Luftstrom aus Körperlüfter (A) kann in seiner Richtung und Stärke verändert werden. Ausblasrichtung des Luftstromes durch Schwenken des Körperlüfters (A) einstellen.
Adjusting head-end body fan
Klimagerät ein-/ausschalten (Option)
Mit dem Einschalten des Bräuners wird auch das Klimagerät eingeschaltet. Auf Wunsch kann das Klimagerät während des Bräunungsvorganges ausgeschaltet
werden
Durch Drücken der Taste (A) wird das Klimagerät ausgeschaltet
- Durch erneutes Drücken der Taste (A) wird das Klimagerät zeitverzögert (3 min Einschaltspere) wieder eingeschaltet
Dekobeleuchtung ein-/ausschalten (Option)
Außerhalb eines Bräunungsvorganges ist die Dekobeteuchtung (A) für eine bestimmte Zeit eingeschaltet es sei denn sie wurde wie folgt beschrieben ausgeschaltet:
Nach der Nachlaufzeit kann die Dekobeleuchtung (A) durch Drücken der Start-Stop-Taste (B) ausgeschaltet werden:
Die Laufzeit der Dekobeleuchtung (A) kann im Service-Betrieb des Bräuners verändert werden
(Grundeinstellung: 2 Stunden)
Während eines Bräunungsvorganges wird die Dekobereuchtung (A) automatisch abgeschaltet

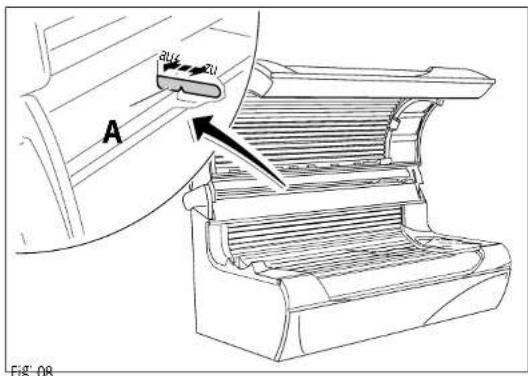

Warmluftrückführung öffnen/schließen (Option)
• Durch Verschieben das Hebeis (A) wird die Warmluftrückführung geöffnet bzw. geschlossen
GB
Empfohlene Wartungsintervalle
| lietßielhcsrev | ***hcanjeshceWneubeteB | |
| Soltron R super powerUVNiederdruckstrahler | ca' 400 | 11804 |
| Soltron SR super powerUVNiederdruckstrahler | ca' 500 | 11805 |
| Soltron R plus turbo powerUVNiederdruckstrahler | ca' 550 | 11806 |
| Soltron SR turbo powerUVNiederdruckstrahler | ca' 450 | 11807 |
| UVHochdruckstrahler | 400 bis 600 | 11292 |
| Filtermatte Unterteil | je nachverschmutzung | 84475 |
| Filtermatte Oberteil | 84478 | |
| Filter Wasser Klimapumpe | 51492 | |
| Bauteil | Wechsel nach ... Betriebssunden | Teile-Nr |
| Adylscheibe Oberteil | ca 3'000 | 84235 |
| Liegenscheibe (Adylscheibe Unterteil) | ca 3'000 | 84236 |
| Zwischenscheibe | ca 3'000 | 84234 |
| Filterscheiben der Gesichtsbräuner | ca 5'000 | 51558 |
| Gerätefüfter | ca 40'000 | 11486 |
| Stahlseil (Hebemechanik) | max 10'000 minr. alle 5 Jahre | 51320 |
| Feder (Hebemechanik) | max 10'000 minr. alle 5 Jahre | 51443 |
| Feder (Absturzicherung) | max 10'000 minr. alle 5 Jahre | 51574 |
Hinweise zur Wartung des Bräuners
Vorsicht elektrische Spannung!
Bei fest angeschlossenen Geräten Sicherungen ausschalten bzw. ziehen und gegen Wiedereinschalten sichern damit das Gerät spannungsfrei ist!
Achtung!
Bei Ersatz von UV-Strahler oder Filterscheiben nur unsere Originalteile des gleichen Typs verwenden! Bei der Verwendung von anderen UV-Strahler oder Filterscheiben verlieren CE-Konformität und GS-Zertifikat ihre Gültigkeit!
Achtung!
Wir weisen darauf hin' daß das Bräunungsgerät in angemessenen Zeiträumen zur Erhaltung des ordnungsgemäßen Zustands wiederkehrenden prüfungen zu unterziehen ist! (Siehe VDE Vorschrift 0105 Teil 1' insbesondere § 5!)
Warnung!
Verletzungsgefahr durch plötzlich herunterschlagendes Oberteil! Werden Stahlseil und Feder nicht entsprechend den empfohlenen Wartungsintervallen ausgetauscht können diese Teile brechen!
Pflege- und Reinigungsanleitung
Achtung!
Wichtige Hinweise zur Pflege und Reinigung Ihres Bräuners!
Verwenden Sie für die Plexiglasflächen nur unseren speziellen Schnelldesinfektionsreiniger Zum Reinigen der übigen Kunststoffe verwenden Sie am besten nur warmes Wasser und ein Lederuch. Auf keinen Fall aggressive Reinigungsmittel wie zB' das handelsübliche Sagrotan' alkoholhaltige Reinigungsmittel oder ätherische Öle verwenden. Diese Reinigungsmittel führen auf Dauer zu Schäden' für die es keine Garantieansprüche gibt
Achtung!
Das Dekor des Oberteils nie mit Politur oder sonstigen Schleifmitteln reinigen' da sie davon sofort beschädigt werden!
Die Biegekanten der Acrylscheiben können leichte Unebenheiten sowie Lufteinschlüsse aufweisen ebenso ist beim Reinigen mit leichten Schwarzfärbungen des putzappens durch die Gummidichtungen zu rechnen. Diese Dinge sind produktionstechnisch bedingt und sind kein Anlaß zu Reklamationen:
Service-Betrieb des Bräuners

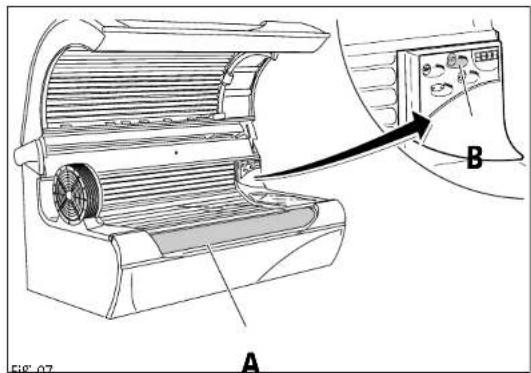

im Service-Betrieb können Betriebszustände des Bräuners abgerufen und parameteinstellungen vorgenommen werden:
Durch Drücken der Taste (A) außerhalb eines Bräunungsvorganges länger als 5 Sekunden wird in den Service-Betrieb geschaltet
- Im Display (B) erscheint die aktuelle Funktion (angezeigt wird die Nummer der entsprechenden
Funktion) und der zugehörige Wert im Wechsel
Das Durchakten der einzelnen Anzeigen erfolgt wiederum durch Drücken der Taste (A)
• Die Änderung der Einstellungen ist in der nachfolgenden Tabelle beschrieben
Die Rückschaltung in den Ruhebetrieb erfolgt automatisch 30 Sekunden nach dem letzten Tastendruck:
| Trännntkunuf | g | nn | ug | gn | |
| 1 | Betriebsstungen gesamt | 0 | Rücksegen auf vorzengestehlen WertTaste (C) drücken | ||
| 2 | Verbriefende Betriebsstunden der UV Niederdrucksstrahter | 500 | |||
| 3 | Verbriefende Betriebsstunden der UV Litterbruckserhauer | 500 | Andern des vorzengestehlen WertesTaste (D) auf +** oder ** drücken | ||
| 4 | Betriebsstungen des kürmagereres | 0 | |||
| 5 | Verbriefende Betriebsstunden der Uster | 50 | |||
| 6 | Linsleitung der Uhrzeit | Taste (D) auf +*(stunden) bzw. **(Minuten) drücken | |||
| 7 | Alle parameter auf Grundjinstellung setzen | Taste (C) drücken | |||
| 8 | Auswahl von Teil* oder kompletionschaltung der Geschen/Plämer | Taste (D) auf +** drücken = Teilabschaltung an (Anzeige: non)Taste (D) auf ** drücken = Teilabschaltung aus (Anzeige: agree) | |||
| 9 | Leuwert der Degerung | 120 | Andern des Wertes (von 1 - 1440 min)Taste (D) auf +** oder ** drücken | ||
| 10 | Code Linsleitung (taste oder Tassen) kombination für die Zumpletersrechnung zum service gegeben | Taste (A) | Anzeige "COD"Gewünschte Taste / Tasienkomplinaon 3 sekunden lang gedrack (haltenAnzeige: SICF (minder parte / Tasienkomplinaon je gespeichert) | ||
d_u

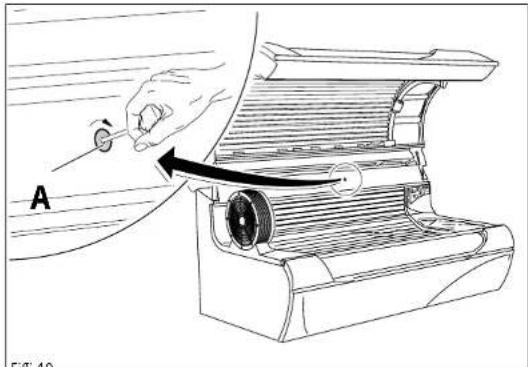

Service-Stellung des Oberteils
Um Wartungsarbeiten durchzuführen kann das Oberteil weiter nach oben geschwenkt und arretiert werden. Dadurch wird das Reinigen und Wechseln der UV-Strahler erleichtert und ein ungewolltes Herunter
klappen des Oberteils verhindert
Schloß (A) mit passendem innensechskant
schlüssel nach rechts drehen
Oberteil weiter nach oben schwenken und Schloß
( A ) zurückfedern lassen
• Oberteil nach oben schwenken' bis es einrastet
Achtung!
vor Beginn der Wartungsarbeiten sicherstellen, daß das Oberteil in seiner Service-Stellung richtig eingerastet ist!
Vorsicht elektrische Spannung!
Den Bräuner in Service Stellung nicht ein schalten!
Achtung!
Quetsch- und Schergefahr!
In Service-Stellung nicht in den Scharnierbereich greifen!
Zum Lösen des Oberteils aus der Service-Stellung Schloß (A) nach rechts verdrehen und Oberteil wieder herunterschwenken:

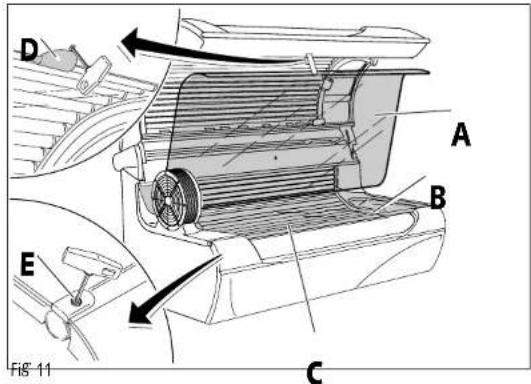

UV-Niederdruckstrahler im Unterteil reinigen/wechseln
Vorsicht elektrische Spannung!
vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschaften sichern!
Beim Reinigen bzw. Wechseln der UV Niederdruckstrahler sollten die Starter auf Defekte hin überprüft und ggf ausgewecht selt werden
- Oberteil in Service Stellung bringen
- Innensechskantschlüssel in die Bohrung drücken um die Arretierung des Halters (D) zu lösen
Schrauben (E) am Kopf und Fußende des Bräuners lösen - Liegenscheibe (A) anheben und einhängen Lampenabdeckung (B) abnehmen bzw. nach hinten umklappen (bei Bräunem mit Klimagerät)
- Falls vorhanden Zwischenscheibe (C) abheben UVNiederdruckstrahler herausnehmen und reinigen bzw. wechseln
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
Achtung!
Beim Anschrauben der Schrauben (E) darauf achten, diese nicht zu verkanten! Die Schrauben müssen leicht einzudrehen sein.
Der Zusammenbau des Bräuners erfolgt in umge- kehrter Reihenfolge
Achtung!
Die UV Niederdruckstrahler mit der Beschriftung zum Fußende hin einsetzen und um 90° (1/4 Umdrehung) in die Rasterung drehen so daß die Schrift auf der sichtbaren Seite der UV Niederdruckstrahler liegt. Dabei die UV Niederdruckstrahler nicht nach der Schrift ausrichten Kontakt besteht nur in der 90° Steilung:
Achtung!
Beim Einbau der Zwischenscheibe (A) auf die richtige Einbaulage achten!

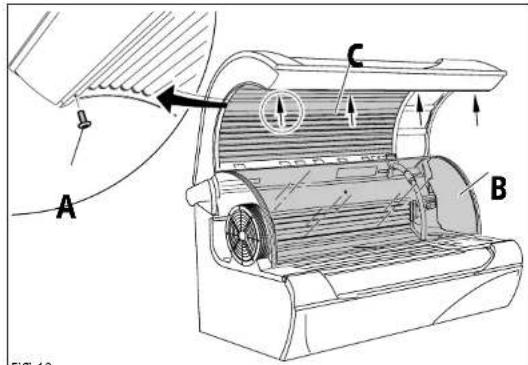

UV-Niederdruckstrahler im Oberteil reinigen/wechseln
vorsicht elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
Beim Reinigen bzw. Wechseln der UV Niederdruckstrahler sollten die Starter auf Defekte hin überprüft und ggf ausgewechsejt werden
• Die 4 Schrauben (A) mittels Innensechskant schlüssel herausdrehen
- Acrylscheibe (B) nach unten klappen und vorsichtig auf dem Unterteil ablegen
UV-Niederdruckstrahler (C) herausnehmen und reinigen bzw. wechseln
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
Der Zusammenbau des Bräuners erfolgt in umgekehrter Reihenfolge:
Achtung!
Die UV-Niederdruckstrahler mit der Beschriftung zum Fußende hin einsetzen und um 90° (½ Umdrehung) in die Rasterung drehen so daß die Schrift auf der sichtbaren Seite der UV-Niederdrucklampe liegt. Dabei die UV-Niederdruckstrahler nicht nach der Schrift ausrichten Kontakt besteht nur in der 90° Stellung!
Fig 13
UV-Hochdrucklampen wechsein
vorsicht elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!

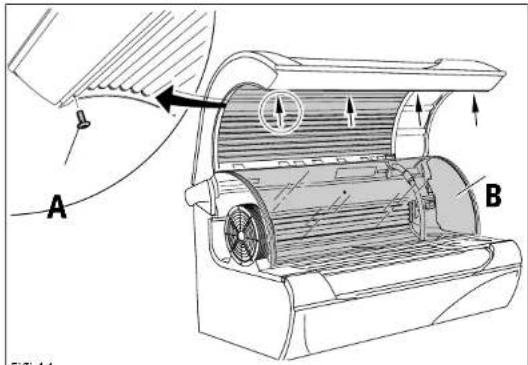

• Die 4 Schrauben (A) mittels Innensechskant-
schlüssel herausdrehen
Acrylscheibe (B) nach unten klappen und vorsichtig auf dem Unterteil ablegen

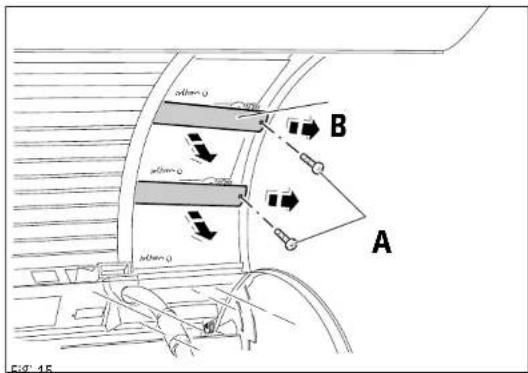

• Schrauben (A) mittels innensechskantschlüssel herausdrehen
Entsprechende Blenden (B) ausklappen und nach rechts herausziehen.
Fig 15

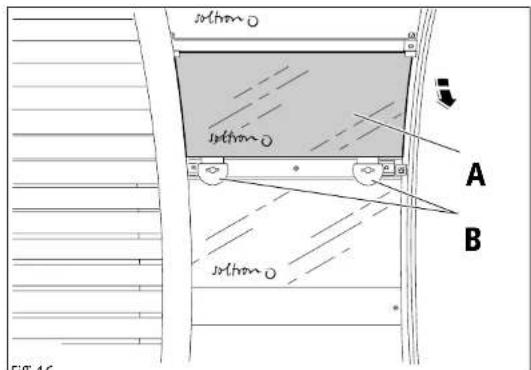

- Filterscheibe (A) festhalten' Drehverschlüsse (B) so verdrehen' daß die Filterscheibe (A) herausgenommen werden kann:
• Die Filterscheibe (A) herausnehmen und ggf reinigen bzw. wechseln
Achtung!
Gefahr von Beschädigung der Filterscheiben! Keine scheuermittelhaltigen Reinigungsmittel verwenden!
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität
Der Ausbau der anderen Filterscheiben erfolgt nach den gleichen Arbeitsschritten:
Achtung!
Der Glaskolben des UV-Hochdruckstrahlers (A) darf nicht mit bloßen Fingern berührt werden! Verunreinigungen müssen mit Spiritus sorgläufig gereinigt werden:
- UV-Hochdruckstrahler (A) in Längsrichtung gegen die fedemd gelagerte Fassung drücken und herausnehmen
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE Konformität!
Fig 16

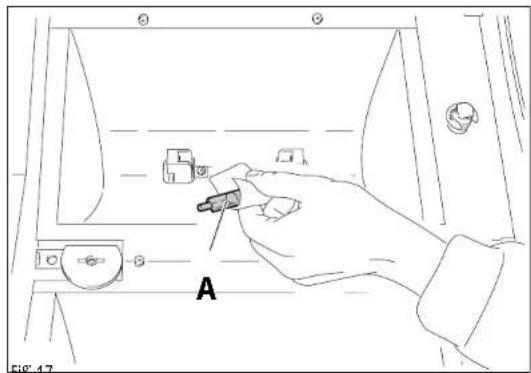

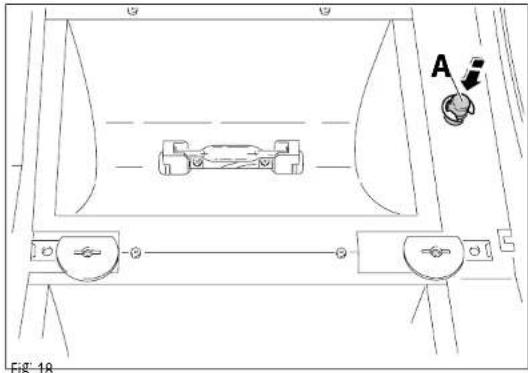

Vor dem Einbau der Filterscheiben die Funktion des Sicherungsschalters überprüfen!
- Prüfen ob der Stift (A) nach dem Eindrücken selbstständig durch Federkraft wieder zurückspringt
- Der Zusammenbau des Bräuners erfolgt in umge- kehrter Reihenfolge:
GB
Warning!

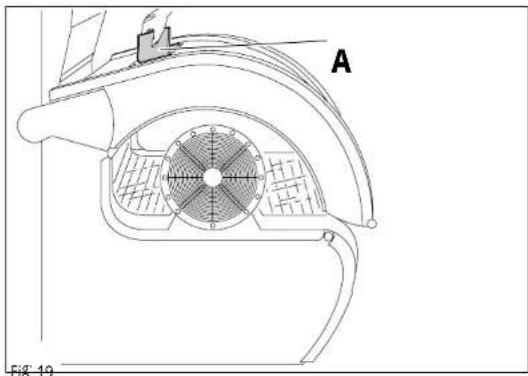

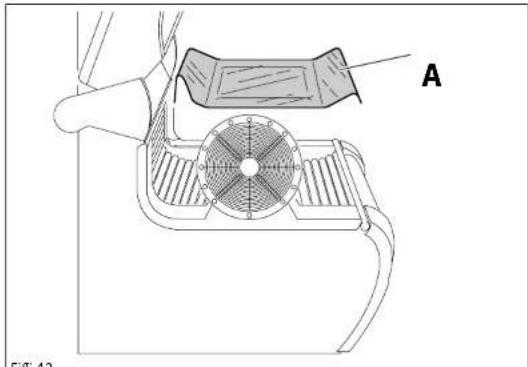

Filtermatte im Oberteil wechseln
- Beide Filtermatten ( A ) herausnehmen und wechseln
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teijen er- lischt die CE-Konformität!
Filtermatte im Unterteil wechseln
vorsicht elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!

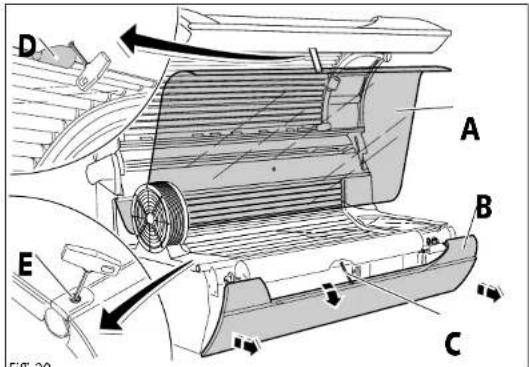

• Oberteil in Service-Stellung bringen
Innensechskantschlüssel in die Bohrung drücken um die Arretierung des Hafters (D) zu lösen
- Schrauben (E) am Kopf und Fußende des Bräuners lösen
- Liegenscheibe (A) anheben und einhängen
Frontblende (B) leicht anheben und nach vorne klappen.
- Haltegurt (C) aushängen und Frontblende (B) nach vorne abnehmen
Fig 20

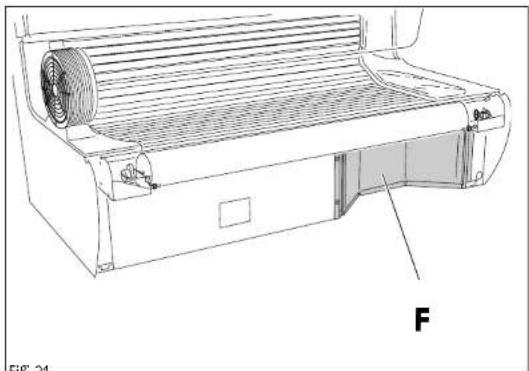

• Filtermatte (F) herausnehmen und wechseln
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
Der Zusammenbau des Bräuners erfolgt in umgekehrter Reihenfolge:
Achtung!
Beim Anschrauben der Schrauben (E) darauf achten' diese nicht zu verkanten! Die Schrauben müssen leicht einzu-rehen sein'
Dekobeleuchtung wechseln
vorsicht elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
Oberteil in Service Stellung bringen
- Arretierung des Halters der Liegenscheibe lösen und Halter ausfahren:
- Schrauben der Liegenscheibe am Kopf und Fußende des Bräuners lösen
- Liegenscheibe anheben und einhängen
- Frontblende leicht anheben und nach vorne klappen
Haltegurt aushängen und Frontblende nach vorne abnehmen:

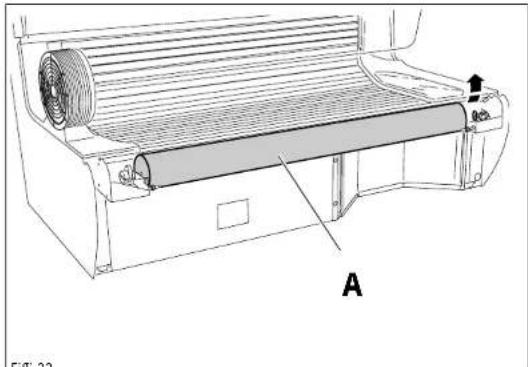

Dekosäufe (A) an der Kopfseite anheben und herausnehmen
- Halogenjampe (A) aus ihrer Halterung herausziehen und gegen eine Lampe des gleichen Typs austauschen
Achtung!
Der Glaskolben der Halogenjampe (A) darf nicht mit bloßen Fingern berührt werden! verunreinigungen müssen mit Spiritus sorgfältig gereinigt werden:
Der Zusammenbau des Bräuners erfolgt in umgekehrter Reihenfolge:
Kondensatbehälter des Klimageräts entgeeren
vorsicht elektrische Spannung!
vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschaften sichern!
Oberteil in Service Stellung bringen
- Arreiterung des Halters der Liegenscheibe lösen und Halter ausfahren:
Schrauben der Liegenscheibe am Kopf und Fußende des Bräuners lösen
- Liegenscheibe anheben und einhängen
- Frontblende leicht anheben und nach vorne klappen
Haltegurt aushängen und Frontblende nach vorne abnehmen:
• Verschluß (A) aufschrauben und herausziehen
- Kondensatbehälter (B) entleeren
Der Zusammenbau des Bräuners erfolgt in umgekehrter Reihenfolge:
Hebemechanik des Oberteils einstellen
Das Oberteil des Bräuners soll leichtgängig zu bewegen sein und in seiner oberen und unteren position verharren. Um dies zu erreichen müssen die Fedem der Hebemechanik entsprechend eingestellt werden:
vorsicht elektrische Spannung!
vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichem!
Oberteil in Service Stellung bringen
Arretierung des Halters der Liegenscheibe lösen und Halter ausfahren
- Schrauben der Liegenscheibe am Kopf und Fußende des Bräuners lösen
- Liegenscheibe anheben und einhängen
Frontblende leicht anheben und nach vorne klappen
- Haltegurt aushängen und Frontblende nach vorne abnehmen
Warnung!
verletzungsgefahr durch herunter schlagendes Oberteil vorspannung der Hebemechanik gleichmäßig an Kopf und Fußende des Bräuners in kleinen Schritten verstellen:
- Schrauben (A) an Kopf und Fußende des Bräunners nach links drehen, falls das Oberteil nicht in der unteren Position verharrt
- Schrauben (A) an Kopf und Fußende des Bräunners nach rechts drehen' falls das Oberteil sich nur schwer hochkappen läßt
Der Zusammenbau des Bräuners erfolgt in umge- kehrter Reihenfolge

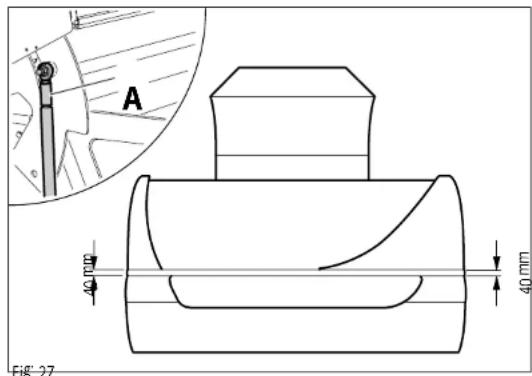

Das Oberteil des Bräuners soll in geschlossenem Zustand auf seiner ganzen Länge gleichmäßig im Abstand von 40 mm oberhalb des Bräunerunterteils stehen.
Vorsicht elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichem!
• Oberteil in Service-Stellung bringen
Arreiterung des Halters der Liegenscheibe lösen und Halter ausfahren
- Schrauben der Liegenscheibe am Kopf und Fußende des Bräuners lösen
- Liegenscheibe anheben und einhängen
Frontblende leicht anheben und nach vorne klappen:
Haltegurt aushängen und Frontblende nach vorne abnehmen:
Seitenteile demontieren
- Zwischenstück (A) an Kopf und Fußende des Bräuners so verdrehen, daß bei heruntergeklapptem Oberteil auf der ganzen Länge ein Abstand von 40 mm zum Unterteil des Bräuners besteht
Der Zusammenbau des Bräuners erfolgt in umge- kehrter Reihenfolge
Aligning canopy
Störanzeigen im Display
Auf dem Display werden im Fall einer Störung Fehlercodes zur leichteren Lokalisierung der Fehlerursache angezeigt. Tritt eine Störung auf erscheint einer der nachfolgenden Fehlercodes blinkend im Display. Treten mehrere Fehler auf werden die Fehlermeldungen im Wechsel angezeigt
| egeznA | g | n | u | |
| E001 | Kondensatbehälter voll | |||
| E002 | Störung Kondesatpumpe | |||
| E010 | Temperatursicherung Gesichtsbräuner | |||
| E011 | Temperatursicherung im Oberteil | |||
| E012 | Temperatursicherung im Unterteil | |||
| E014 | Raumtemperaturfühler | |||
| E023 | Filterscheibe Gesichtsbräuner Oberteil | |||
| E030 | Scheibenschalter Acrylscheibe Oberteil | |||
| E031 | Scheibenschalter Liegenscheibe (Acrylscheibe Unterteil) | |||
| E100 | Notabschaltzeit überschritten | |||
Die Fehlerbehebung wird durch Drücken der Start-Stop-Taste quittiert
Bei Temperaturstörung (Fehlercodes E010' E011' E012) muß die Funktion der Lüfter überprüft werden:
GB
Error messages displayed
| Störung | Ursache | Behebung |
| UV Strahler und Lüfter schalten sich bei Betätigung der Start-Stop-Taste nicht ein | Keine Spannung vorhanden | Überprüfen' ob Sicherung/FI Schutz-schalter eingeschaltet ist |
| UV Strahler flackem | Starter defekt | Starter wechseln |
| Gerät wird zu heiß | Filtermatten verschmutzt Be- und Entlüftung der Kabine nicht ausreichend | Filtermatten wechseln |
| Eine oder mehrere UV Niederdruckstrahler leuchten nicht | UV Niederdruckstrahler nicht richtig in der FassungUV Niederdruckstrahler defekt | UV Niederdruckstrahler richtig einsetzenUV Niederdruckstrahler wechseln |
| Eine oder mehrere UV Hochdruckstrahler leuchten nicht | UV Hochdruckstrahler nicht richtig in der FassungUV Hochdruckstrahler defektZündgerät defekt | UV Hochdruckstrahler richtig einsetzenUV Hochdruckstrahler wechselnZündgerät wechseln |
| Oberteil verharrt nicht in der oberen bzw unteren Position | Hebemechanik falscheingestellt | Federn der Hebemechanik naqh-bzw enspannen |
Other faults
| pytetreg | rechnan | Strahlertyp | Teile-Nr | Bestrahlungsgerät | ||
| Rehans | VU | Typ | ||||
| Soltron X50 super passionSoltron X50 super planetSoltron X50 super basic | UnterteilOberteilGesichtbräuner | 24214 | Soltron R super power UVNiederdruckstrahlerSoltron R super power UVNiederdruckstrahlerUVHochdruckstrahler | 00 W00 W60 W | 040492 | 2 |
| UnterteilOberteilGesichtbräuner | 24214 | Soltron SR super power UVNiederdruckstrahlerSoltron SR super power UVNiederdruckstrahlerUVHochdruckstrahler | 00 W00 W60 W | 050592 | 4 | |
| Soltron X50 turbo passionSoltron X50 turbo planetSoltron X50 turbo basic | UnterteilOberteilGesichtbräuner | 24214 | Soltron R plus turbo power UVNiederdruckstrahlerSoltron R plus turbo power UVNiederdruckstrahlerUVHochdruckstrahler | 40 W40 W80 W | 060692 | 2 |
| UnterteilOberteilGesichtbräuner | 24214 | Soltron SR turbo power UVNiederdruckstrahlerSoltron SR turbo power UVNiederdruckstrahlerUVHochdruckstrahler | 40 W40 W80 W | 070792 | 4 | |
| Soltron X60 turbo passionSoltron X60 turbo planetSoltron X60 turbo basic | UnterteilOberteilGesichtbräuner | 27244 | Soltron R plus turbo power UVNiederdruckstrahlerSoltron R plus turbo power UVNiederdruckstrahlerUVHochdruckstrahler | 40 W40 W80 W | 060692 | 2 |
| UnterteilOberteilGesichtbräuner | 27244 | Soltron SR turbo power UVNiederdruckstrahlerSoltron SR turbo power UVNiederdruckstrahlerUVHochdruckstrahler | 40 W40 W80 W | 070792 | 4 | |
Strahlenbestückung
Solfron hatet dem Käuer für die Dauer von 12 Monaten ab übergabe dafür' daß das Gerät bei der übergabe an den Käuer nicht mit Fehlern behaltet ist die den Wert oder die Touglichkeit zu dem gewähnlichen Gebrouch auf hohen oder mindern.
Die Gewährleistungsfrist für Mängel beregt zwölf Monate ab übergabe bzw. innerhalb der einjährigen Garantiezeit bis max 1.500 Betriebsstunden (Verschleißteile wie Strahler, Starter etc. ausgenommen).
Die Gewährleistungspflicht entfällt wenn
der Fehler infolge nicht bestimmungsgemäßen Gebrauchs oder unsachgemäßen Eingriffs in dem Gerät auftritt
- der Fehler infolge nicht zugelassener Ersatzteile oder Änderungen am Gerät aufritt oder
der Nachweis nicht erbracht wird, wann das Gerät gekauft wurde und vom wem es ausgeliefert wurde.
Soltron verpflichtet sich. Mängel die nach weislich innerhalb von 12 Monagen ab übergelt des Gerätes aufreien kostenlos zu beseitigen oder beseitigen zu lassen. Dies kann noch Wahl von Soltron' auch durch Austausch man- gelhter Teilte oder des kompletten Erzeugnisses geschäften.
Der Käufer ist jedoch berechtigt die Rückgängigmachung des Auftrags oder die Herabsetzung des Auftragspreises zu verlangen wenn die Nachbesserung fehlschlägt insbesondere weil sie
- unmöglich ist
Sojtron in einem angemessenen Zeitraum nicht gelingt oder
- Solfran die Nachbesserung verweiger oder schuldhaft verzögert
Weitere Ansprücher insbesondere Ansprüche auf Ersatz von Schöden, die nicht an dem Gerät selbst entstanden sind oder als Folge einer zu späten nachbesserung bzw. Ersatzierung entstehen, sind ausgeschlossen.
Der vorstehende Haftungsausschluß gilt nicht wenn Solfron Vorsatz oder große Fahrlässigkeit zur Last fällt oder der Ware zugesicherte Eigenschaften fehlen.
Gewährleistungsansprüche sind unter Vorlage der Garantiekarte und der Rechnung bei Soltron oder bei dem Soltron-Partner geltend zu machen, der das Gerät ausgelieiert hat
Warranty conditions
Konformitätsenklärung Dequaration of Conformity
GB
EG - Konformitätserklärung
noch der zur Zeit Rülligen Fossung
73/23/EWG
89/336.EWG
界
JK ^2 Products GmbH
Köhlerschöher Sfrage
53578 Windhagen
bestätigen in alleiniger Verantwortung, die Brühlungsgeräte
Solfron X-50
09.X uolos
den unten genommen harmonisieren normen entsprechend
EN 6033571,06'86 - A2,00'88 + A5 + A6,07'89 - A51,05'91 + A52,05'92 + A53,05'92
EN 60335°2'27/1992 + A2 - A51
EN 550147 /1993
EN 55011 /1991 GF 1 KI B
EN 605552 /1987
EN 605553/1987+AI/1991
EN 550142 /1995 Kategoría
Die Erkäung bezieht sich auf den Prüfung nicht Nr. E 9910024 E01 zum Tüf Röhein und
und den EiN°Prüßreich N° P 9814385 [01 vom Tij V°Rhönjnd]
Köhlerschahner Straße
53578 Windhagen
