BEDIENUNGSANLEITUNG CarCamOne V2 CamOne

Extrem hohe Beschleunigungskräfte können die Aufzeichnung beschädigen.

BEACHTEN SIE:

Die Privatsphäre anderer ist auch gesetzlich geschützt und sollte tabu sein. Das Aufzeichnen Dritter kann eine strafbare Handlung sein.

Sie sind für Ihr Handeln verantwortlich.

Hinweis:

Belassen Sie die Kamera bei extremen Temperaturen nicht im Fahrzeug! Vermeiden Sie direkte Sonneneinstrahlung wenn Sie das Fahrzeug verlassen! Die enthaltenen Akkus sind temperaturbeständig von -10^ C bis +80^ C.

Vor Inbetriebnahme:

Verbinden Sie die Kamera zum Laden des Akkus mit dem beiliegenden USB-Kabel mit Ihrem PC. Der „On-/Car-Schalter“ muss dabei in Schalterstellung „Car“ stehen. Die Displayanzeige schaltet sich nach kurzer Zeit ein. Die Ladedauer beträgt mindestens 3 Stunden.

Der Kamera-Akku wird im Fahrzeug NUR bei laufendem Motor (Erkennung der drehenden Lichtmaschine) geladen. Für Erstinbetriebnahme daher nicht empfohlen! Ein Laden der Kamera über ein 12V Netzgerät ist nicht möglich!

Verwenden Sie eine SD-Karte mit einer Schreibgeschwindigkeit von mindestens 4MB pro Sekunde.

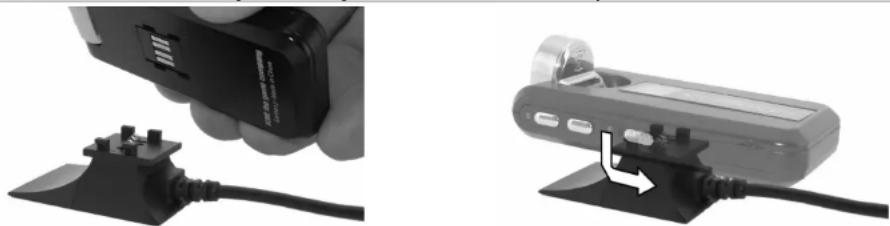

Montage der CarCamOne auf dem Kamerasockel

Nachdem Sie den Sockel fixiert haben, setzen Sie die Kamera vorsichtig auf und ziehen sie dann wie abgebildet ein wenig nach hinten.

Achten Sie auf die richtige Ausrichtung der Kameral Verpolung kann das Gerät beschädigen!

Auslieferungszustand: Auto-Start im CC Mode, 180° gedrehte Aufnahme – zur Fixierung auf dem Armaturenbrett, Zeitstempel aktiviert

CarcamOne

Aufnahme drehen: Mittleren Taster gedrückt halten, bis die Ziffern der LCD-Anzeige gedreht angezeigt werden. Nun ist auch die Aufnahme um 180° gedreht.

Zeitstempel: oberen Taster „M“ gedrückt halten. Im Display erscheint „- -, für abgeschalteten Zeitstempel, „ | |“ erscheint für eingeschalteten Zeitstempel.

Zeitstempel

synchronisieren:

Schreiben Sie im Programm „Windows Editor“ (im Windows Programmverzeichnis unter Zubehör) eine Textdatei mit Namen „clock.txt“ und speichern Sie diese auf der SD-Karte. In der ersten Zeile der Datei stehen Datum und Zeit im Format: „JJJJ-MM-TT HH-MM-SS“ Beispiel „2010-10-22 17-30-00“. Schieben Sie die Karte in den Slot der Kamera und Datum und Zeitangabe wird als aktuelle Zeit übernommen. Die Datei clock.txt wird von der SD-Karte gelöscht.

Funktionsweise:

Im Fahrzeug installiert erkennt die Kamera im Standard-Mode „L“ den Motorstatus über die Board-Buchse. Die Kamera startet und stoppt automatisch. Im Betrieb zeichnet die Kamera Videos von ca. 15 Minuten Länge auf und löscht jeweils die ältesten Daten von der eingelegten SD-Karte. Es empfiehlt sich eine 2, 4 oder 8 GB Karte mit mind. 4MB/Sek Schreibgeschwindigkeit. Die Karte rastet hörbar ein – verwenden Sie ggf. einen flachen Gegenstand um die Karte einrasten zu lassen.

Installation im Fahrzeug:

Entfernen Sie die Schutzfolie vor der Linse!

Stecken Sie den 12V Stecker in die Bordbuchse Ihres Fahrzeugs. Fixieren Sie nun die Kamera auf der Baseplate an einer geeigneten Stelle im Fahrzeug, sodass die Linse in die gewünschte Richtung zeigt – justieren Sie mit Hilfe des Schwenkkopfs nach.

Vergewissern Sie sich, das die Kabelführung Ihre Sicht und Bewegungsfreiheit zu keinem Zeitpunkt – auch in Gefahrensituationen - nicht einschränkt.

Starten Sie nun den Fahrzeugmotor so zeigt die Kamera die Videoaufzeichnung durch kreisende Balken im Display an, die ordnungsgemäße Funktion des Adapters wird durch eine grün blinkende LED angezeigt.

Stoppen Sie den Motor so wird die Aufnahme abgeschlossen – angezeigt durch „ ^a - und die Kamera abgeschaltet. Die CarCamOne zeichnet im Loopverfahren 15 Minuten lange Videos auf. Die ältesten Dateien werden wieder gelöscht, wird Speicherplatz benötigt. Technisch bedingt entsteht zwischen den Videodateien eine Aufzeichnungslücke von 3 Sekunden; dies entspricht 0,3 % einer Aufnahme.

Je nach Installation muss die Aufnahme ggfls. um 180° gedreht werden – verwenden Sie den in Windows enthaltenen MicroSoft® Movie Maker.

Verwendung außerhalb vom Fahrzeug

Mit dem integrierten Akku beträgt die Laufzeit der Kamera ca. 30 Minuten. Das separat erhältliche eXtreme BatteryPack mit 1000Ah, das auf die Kamera aufgeschoben wird, verlängert die Laufzeit um 3,5h. Mit dem Sportster HeadSet haben Sie die Hände frei, während die Kamera Aufnahmen macht. Die DiveBox schützt vor Staub und Schnee und erlaubt Tauchgänge bis 2m Tiefe.

CarcamOne

Verbindung zum PC

Wählen Sie den Mode „PC“ zum auslesen der Daten oder „WC“ für den WebCam-Betrieb aus, bevor Sie die Kamera am Computer anschließen! Sobald die Kamera verbunden ist, ist das Menü nicht mehr ansteuerbar!

Auslesen der Daten

Wählen Sie den Menüpunkt „PC“ und verbinden Sie die CarCamOne mit dem enthaltenen USB Kabel und Ihrem PC. Die CarCamOnewird in ihrem PC als Wechseldatenträger angezeigt. Bitte beachten Sie, dass Netzlaufwerke das CarCamOne-Laufwerk überlagern können. Trennen Sie die Netzlaufwerke. Natürlich können Sie die SD-Karte der CarCamOne direkt in ein Kartenlesegerät einlegen.

Aufladen der CarCamOne

Sobald die CarCamOne mit Ihrem PC oder mit dem Fahrzeug verbunden ist, beginnt automatisch der Ladevorgang. Die Ladezeit beträgt ca. 3 Stunden. Während des Ladevorgangs wird kein Ladestatus angezeigt. Beim Anschluss an den PC wird nur der gewählte Mode „PC“ oder WC“ angezeigt. Der Akkustatus können Sie innerhalb der Modes einsehen und wird in Prozent angezeigt: Ladestatus: 99, 66, 33 (%) Laden Sie die Kamera wenn „CH“ (eng. Charge) im Display erscheint.

Die Modes

CarCamera [CC]

Der Standardmode für Aufzeichnung mit angeschlossenem Bord-Adapter. Die Kamera wird durch die Fahrzeugbatterie versorgt. Kamera auf „Off/Car“ stellen – alles weitere funktioniert automatisch.

Die Aufzeichnung erfolgt mit 30 Bildern pro Sekunde (30 BPS/FPS) und einer Auflösung von 640x480 Pixel bei einem Speicherplatzverbrauch von ca. 50 MB/min. Die Aufnahme wird durch laufende Digi-Balken „☐“ angezeigt. Die Bildwiederholrate (BPS-Rate) kann durch eine dunkle Umgebung oder bei Innenaufnahmen reduziert sein.

Video endlos [ψE

Aufzeichnungen wie oben – jedoch wird der freie Speicher (min. 200 MB) der SD-Karte geteilt und endlos der ältere Teil überschrieben. Die Aufnahme wird erst gestoppt, wenn der Auslöser [2] gedrückt wird.

Photo [PP]

Die Aufzeichnung erfolgt mit 640x480 Pixel, ein Foto benötigt ca. 130 KB Speicherplatz auf der SD-Karte. Im Display wird die Aufnahme durch einen Rahmen „☐“ angezeigt.

Photo endlos | PE

Im Abstand von 4 Sekunden löst die CarCamOne selbständig Bilder aus. Die Aufnahme wird durch drücken des Auslösers [2] gestoppt, oder wenn die Karte voll ist.

Videoüberwachung [GP]

Der „Überwachungs-Video Mode“ erlaubt die flexible Raumüberwachung. Die Aufzeichnung wird aktiviert, solange Bewegung im Sichtfeld der

CarcamOne

CarCamOne auszumachen ist. Ist der Speicher der SD-Karte voll, wird die Aufnahme gestoppt.

Videoüberwachung endlos [SE]

Aufzeichnungen wie oben – jedoch wird der freie Speicher (min. 200 MB) der SD-Karte geteilt und endlos der ältere Teil überschrieben. Die Aufnahme wird erst gestoppt, wenn der Auslöser [2] gedrückt wird.

Nimmt nur Sound auf.

Auslesen und gleichzeitiges Laden [PC]

Verbindung mit dem PC im Laufwerksmodus zum Datenaustausch. Die CarCamOne wird bei bestehender PC-Verbindung gleichzeitig geladen – der Ladevorgang beträgt ca. 3 Stunden. Im Display erscheint während des Ladevorgangs „PC“ oder „WC“.

Web Camera [ψC]

Verbindung mit dem PC im Web-Camera Modus. Laden Sie zuvor die Treiber von unserer Homepage: www.CarCamOne.com

Batteriestatus

Der Batteriestatus wird in Prozent angezeigt durch 99,66 und (eng. Charge für aufladen!).

180° gedrehte Aufnahme

Wird die Aufnahmetaste (2) nach Erscheinen von „ ^a ” für 3 Sekunden gedrückt erscheinen alle weiteren Menüpunkte im LCD Display um 180° gedreht. Auch die Aufnahme ist nun um 180° gedreht.

Zeitstempel [| | / - - ]

Die CarCamOne V2 verfügt über einen Zeitstempel der in die Aufnahme integriert werden kann. Durch drücken der Menütaste (3) für 10 Sekunden wird im Display der eingeschaltete Zeitstempel kurz mit „| |“, der ausgeschaltete Zeitstempel mit „- -“ angezeigt. Datum und Uhrzeit müssen zuvor synchronisiert werden.

Memory voll [RF]

Es können keine Aufnahmen mehr durchgeführt werden, bis Dateien von der SD-Karte entfernt wurden; Es ist keine Karte eingelegt.

Fehler beim Datenlöschen [ER]

Im CarCam-Mode versucht die Kamera 800MB Platz zu schaffen indem alte Dateien gelöscht werden. Sind diese Dateien sehr klein (Fotos) wird dies nach 10 Versuchen abgebrochen.

Löschen [∅L

Löscht die letzte Aufnahme unabhängig ob Audio, Video oder Fotoaufnahme.

Softwareupdate

Aktualisieren Sie Ihre CarCamOne mit neuer Software von der Homepage. Aktuelle Treiber, Firmware und Anleitungen finden Sie unter auf www.CarCamOne.com unter Download.

CarcamOne

Eingeschränkte Gewährleistung des Akkus.

Die enthaltenen LiPo-Akkus unterliegen der Kapazitätsreduktion mit jedem Lade-/Entlade-Zyklus und zählen als Verschleißteil. Insbesondere unsachgemäßer Gebrauch, Lagerung und Behandlung sowie die Abnutzung und der Verbrauch werden nicht von der Garantie abgedeckt. Der Akku ist mit einem sog. LiPo-Saver ausgestattet, der den Akku für einen gewissen Zeitraum vor Tiefentladung schützt. Schalten Sie die Kamera IMMER aus, wenn sie nicht benötigt wird, und Laden Sie die Kamera, wenn Sie sie für längere Zeit nicht benötigen.

Ein Ersatz-Akku kann durch öffnen der Frontplatte einfach ausgetauscht werden. Art.No.: FC2006 220mAh LiPo Akku

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle bzw. Recyclinghof

Fehlersuche

beachten Sie das die Kamera nur startet wenn der Motor läuft! Schüsselstellung „Zündung“ ist nicht ausreichend!

Fehler Ursache Lösung
Display zeigt keine Zeichen im “CAR- Betrieb”, grüne LED am Adapter blinkt.	Kontakt von Kamera zum Sockel ist nicht gegeben	Kontakte der Kamera mit blauem Radiergummi reinigen – Kontakte des Sockels prüfen und ggf. korrigieren
Display zeigt keine Zeichen im “CAR- Betrieb”, LED am Adapter blinkt nicht	Bordbuchse ohne Strom Fahrzeugsicherung prüfen und ersetzen
	Sicherung im Adapter defekt Sicherung austauschen
Display zeigt kreisende Balken, eine Aufnahme ist nicht auf der SD-Karte	Der Akku des Adapters ist nicht ausreichend geladen.	Laden Sie den Akku indem Sie nur den Adapter in die Bordbuchse stecken, ohne die Kamera zu montieren. Fahren Sie 30 Minuten.
Die Aufnahmen ruckeln, wenn ich Sie am PC anschaue.	Die SD-Karte, die USB Schnittstelle oder der PC sind zu langsam.	Laden Sie die Dateien zunächst auf den Rechner – starten Sie erst dort den Player! Schließen Sie andere Anwendungen!
Das Bild ist um 180° gedreht! Falsche Einstellung	Lesen Sie „Aufnahme drehen“
Das Datum / die Uhrzeit sind nicht korrekt, werden nicht angezeigt.	Falsche Einstellung Lesen Sie „Zeitstempel aktualisieren“ und „Zeitstempel“
Im Display erscheint „ER“ Es kann kein Speicherplatz geschaffen werden. Zu viele Fotodateien.		Laden Sie die Dateien auf Ihren PC und formatieren Sie die Karte.
Im Display erscheint „MF“ Es steht kein Speicherplatz mehr zur Verfügung. „MF“ = Memory Full		Laden Sie die Dateien auf Ihren PC und formatieren Sie die Karte.

CarcamOne

C	o	n	t	e	n	t
Camera		Velcro-pad			Eyelet	band	USB-Cable	12V/24V	Cigarette

ATTENTION!

Hiermit erklären wir das dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2004/108/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der nachfolgenden Adresse angefordert werden.

www.ACME-online.de/Service
