BEDIENUNGSANLEITUNG Spirit TA 6692 Schulthess

Liebe Kundin, lieber Kunde

Wir freuen uns, dass Sie sich für einen Schulthess-Wäschetrockner entschieden haben.

Ihr neuer Wäschetrockner entstand in mehrjähriger Entwicklungsarbeit. Höchste Qualitätsansprüche sowohl in der Entwicklung als auch in der Fertigung garantieren ihm eine lange Lebensdauer.

Seine Konzeption erfüllt alle heutigen und zukünftigen Anforderungen moderner Wäschepflege. Sie ermöglicht Ihnen eine vielfältige und individuelle Programmwahl. Sparsamster Energieverbrauch und kurze Trocknungszeiten sichern Ihnen beim Betrieb Ihres Wäschetrockners höchste Wirtschaftlichkeit.

Chère cliente, cher client

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um alle Möglichkeiten und Vorteile Ihres neuen Wäschetrockners nutzen zu können.

Beachten Sie zudem die Sicherheitshinweise auf Seite 4, sowie das beiliegende Garantie- und Kundendienstheft.

Wir wünschen Ihnen viel Freude an Ihrem neuen Schulthess-Gerät.

Ihre

Schulthess Maschinen AG

Schulthess Maschinen SA

Schulthess Maschinen SA

Schulthess Maschinen AG.

Inhaltsverzeichnis

Worauf Sie achten müssen

▶Entsorgungshinweise 4

▷ Verpackung des Neugerätes 4

▷Altgeräte 4

▶Sicherheitshinweise und Warnungen 4

▶ Umweltschutz und Sparhinweise 4

Ihr neuer Wäschetrockner

▶Gerätebeschreibung 5

▶Wäschehinweise 6

▷Wäsche sortieren 6

▷Tipps zum Trocknen 6

Inbetriebnahme

▶Vorbereitung 6

▷Trocken-Programme 9

▷Express-Programm 9

▷Mix-Programm 9

▷Zeit-Programme 9

▷Spezial-Programme 9

▷Zusatzfunktionen wählen 9

▷Programm starten 9

▷ Programmablauf/Programmstand 9

▷Programm ändern 10

▷Programm abbrechen 10

▷Wäsche nachlegen 10

▷Programmende 10

▷Wäsche entnehmen 10

▷Gerät ausschalten 10

▶ Zusatzfunktionen 10

▷Pflegeleicht 10

▷Startzeitvorwahl 10

▷Schontrocknen 10

▷Schontrocknen extra 10

▷Schnellgang 10

Wartung/Pflege/Reinigung

▶Gerät reinigen 11

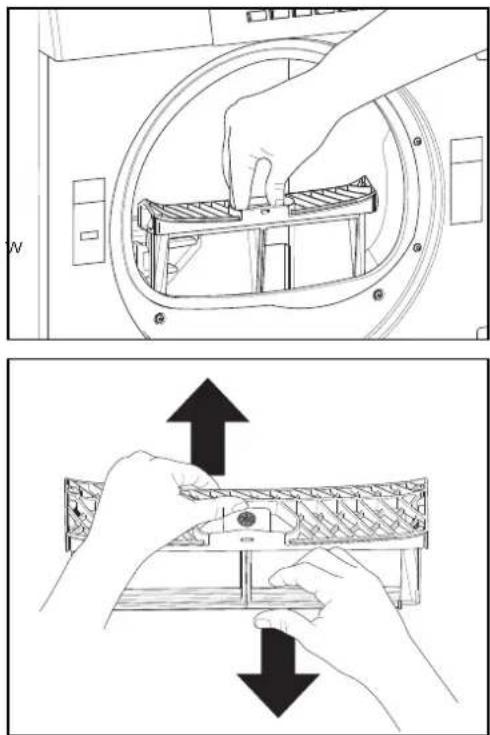

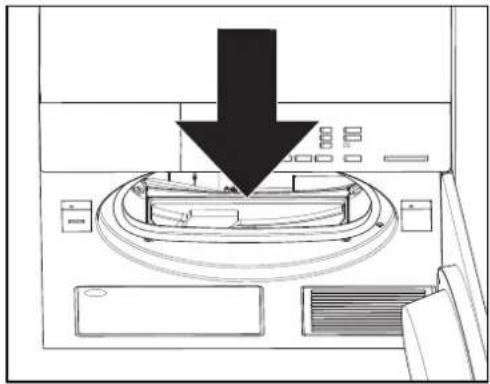

▷Filter reinigen 11

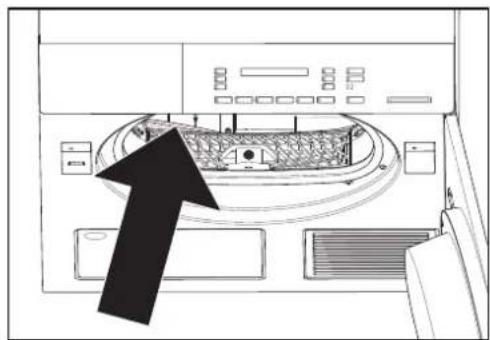

▷Feuchtigkeitssensor reinigen 11

Grundeinstellungen

▶ Trocknungsgrad 12

▶Knitterschutz 12

▶Uhrzeiteinstellung 12

▶Sprache 12

▶Erweiterte Grundeinstellungen 12

▷Kindersicherung 12

▷Tasten speichern 12

▷Netzanschluss reduziert 12

▷ LCD-Helligkeits-/Kontrasteinstellung 12

▷Summer 13

▷Stand-by-Funktion 13

▷Optische Schnittstelle 13

▷Defaultsprache 13

Cash-Card

▶Cash-Card einschieben 13

▶Cash-Card entnehmen 13

▶Trockenprogramm wählen 13

▶Anzeigen während Programmablauf 13

▶Programmende 13

▶Rückbuchen 13

▶Restwertübertragung 13

Störungen

▶Kleine Störungen selbst beheben 14

▶ Störungsmeldungen 14/15

Kundendienst

▶ Produkte- und Geräte-Nr. 15

Garantieabonnement 15

Notizen 16

Sommaire français

▶Voir page 17

Sommario italiano

▶Vedere pagina 31

Contents english

▶ See page 45

Entsorgungshinweise

Verpackung des Neugerätes

⚠️ Verpackungsmaterial ordnungsgemäss entsorgen.

⚠️ Verpackungsmaterial ist kein Spielzeug.

Durch die Aufbereitung und Wiederverwendung werden Rohstoffe eingespart und Abfallvolumen verringert. Die Verpackung kann dem Fachhändler oder Lieferanten zurückgegeben werden.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwendbar. Der Karton besteht aus 80% bis 100% Altpapier.

Holzteile sind nicht chemisch behandelt. Die Folien sind aus Polyethylen (PE), die Umbänderung aus Polypropylen (PP). Diese Materialien sind reine Kohlenwasserstoff-Verbindungen und recyclebar.

Altgeräte

Ausgediente Geräte sind unbrauchbar zu machen:

Nachdem der Netzstecker gezogen bzw. der Anschluss vom Elektriker demontiert worden ist, Netzkabel durchtrennen und entfernen. Türschloss zerstören oder entfernen, damit spielende Kinder sich nicht einsperren und in Lebensgefahr geraten.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Das Altgerät enthält wertvolle Werkstoffe, die einer Wiederverwertung zugeführt werden sollten. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Kehrichtabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort, wo neue Geräte verkauft werden, oder Abgabe bei den offiziellen S.EN.S-Sammelstellen resp. offiziellen S.EN.S-Recyclern.

Die Liste der S.EN.S-Sammelstellen findet sich unter www.sens.ch

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.

Vor der Inbetriebnahme beachten:

Lesen Sie die beiliegenden Druckschriften sorgfältig durch, bevor Sie Ihren Wäschetrockner in Betrieb nehmen. Sie enthalten wichtige Informationen zu Installation, Gebrauch und Sicherheit des Gerätes.
⚠️ Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benützer entstehen.
Druckschriften für Mitbenützer oder Nachbesitzer sorgfältig aufbewahren.
Das Gerät entsprechend der Aufstellanweisung installieren.
Ein Gerät mit sichtbaren Schäden nicht anschliessen. Im Zweifelsfall den Kundendienst oder Händler befragen.

Beim Trocknen beachten:

⚠️ Kinder nicht mit dem Gerät unbeaufsichtigt lassen.
⚠️ Haustiere vom Gerät fernhalten.
Das Gerät nur im Haushalt zum Trocknen von Textilien benutzen.

Nach Programmende beachten:

⚠️ Nicht in die drehende Trommel greifen.

Zum Schutz des Gerätes beachten:

⚠️ Nicht auf das Gerät steigen.
Setzen, lehnen oder stützen Sie sich nicht auf die Einfülltür (Kippgefahr!).

Bei einem Transport beachten:

⚠ Vorsicht beim Transport des Gerätes! (Verletzungsgefahr!) Das Gerät nicht an vorstehenden Bauteilen anheben!
Den Anschluss der Abluftleitung nicht an einen Kamin anschliessen, an den ein Gas- oder Kohleofen bzw. Herd, oder eine Gas-Raumheizung angeschlossen ist. Durch Rücksaugung besteht Vergiftungsgefahr!

Umweltschutz und Sparhinweise

So sparen Sie Strom, Zeit und Kosten

▶Am sparsamsten und umweltfreundlichsten trocknen Sie, wenn Sie die maximale Wäschemenge einfüllen.
▶Die maximal angegebene Wäschemenge nicht überschreiten (siehe Programmtabelle Seite 7).
▶Die Wäsche vor dem Trocknen durch Schleudern im Waschautomat oder in einer Wäscheschleuder gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trocknungszeit und geringer der Stromverbrauch.
▶Auch pflegeleichte Wäsche schleudern.
▶Beim Trocknen muss für eine gute Raumbelüftung gesorgt werden (Fenster oder Tür öffnen).
▶Den Filter nach jeder Wäschetrocknung säubern.

Bedienungs- und Anzeigefeld

16 9 8 7 5 1 2 3 4 5 6 12 11 10 17 15 14 13 Spirit TopLine TA 6692 18 swissmade

Programme

1 Spezialprogramme
2 Zeittrocknen
3 Bügelfeucht
4 Leichttrocken
5 Schranktrocken
6 Extratrocken
11 Mix-Wäsche
12 Express

Zusatzfunktionen

7 Schontrocknen Extra
8 Schontrocknen
9 Startzeitvorwahl
10 Pflegeleicht
13 Programmstart
14 Einfülltür öffnen
15 Schnellgang

Anzeigen

16 Display-Anzeige

Schnittstellen

17 SCS-Schulthess Control System
(PC-Schnittstelle für Kundendienst)
18 Einschuböffnung für Cash-Card (Option)

Bedienungs- und Anzeigefeld Filter Einfülltür

Wäschehinweise

Wäsche sortieren

Beachten Sie die Trocknungs-Symbole in den Textilien.

Trocknen mit normaler Temperatur.

Trocknen mit niedriger Temperatur.

Nicht maschinell Trocknen.

Folgende Textilien nicht im Gerät trocknen

• Empfindliche Gewebe (Seide, synthetische Gardinen etc.): Knitterbildung!
  ●Tropfnasse Wäsche: Energieverschwendung!
• Wolle oder Textilien mit Wollanteil (ausser mit dem Spezialprogramm «Wolle finish»): Verfilzungsgefahr!
  ▶Um ein gleichmässiges Trocknungsergebnis zu erzielen, die Wäsche nach Gewebeart und gewünschtem Trocknungsziel sortieren.

Die maximalen Beladungsmengen nicht überschreiten, da Überfüllen das Trocknungsergebnis beeinträchtigt und die Wäsche stark knittert.

Tipps zum Trocknen

▶Schliessen Sie Reissverschlüsse, Haken und Ösen. Lose Gürtel, Schürzenbänder usw. zusammenbinden.
▶Pflegeleichte Wäsche möglichst in leicht feuchtem Zustand (Trocknungsziel «Leichttrocken» wählen) aus dem Gerät nehmen und an der Luft kurz nachtrocknen lassen. Bei Übertrocknen besteht Knittergefahr.
Wäschestücke, die nach dem Trocknen eines Wäschepostens mit stark unterschiedlichen Gewebearten noch zu feucht sind, können im Zeitprogramm 📷 nachgetrocknet werden.
▶ Gewirkte Textilien, z.B. Trikotwäsche, können beim Trocknen etwas einlaufen. Für diese Textilien kein Programm «Extratrocken» verwenden.

Inbetriebnahme

Das Gerät entsprechend der Aufstellanleitung installieren. Bevor das Gerät das erste Mal in Betrieb genommen wird, die Trommel mit einem feuchten Tuch auswischen.

Vorbereitung

Überprüfen Sie, ob:

▶der Flusenfilter eingesetzt ist (siehe Wartung/Pflege/-Reinigung, Seite 11).
▶der Netzstecker eingesteckt oder der Wandschalter eingeschaltet ist.

Das Gerät ist betriebsbereit, sofern sämtliche Kontrolllampen blinken oder im Schlafmodus erloschen sind. Falls eine Kontrolllampe dauernd leuchtet, wie folgt vorgehen:

▶Mit Schnellgangtaste auf Position Programmende tippen, bis Kontrolllampe leuchtet. Warten, bis Kontrolllampe blinkt und Taste «Öffnen» betätigen (gegebenenfalls Wäsche entnehmen).

Einfülltür öffnen

▶Drücken Sie die Taste «Öffnen».
●Die Einfülltür springt auf.

▶Achtung: Die Tür springt nur auf, wenn die Hauptstromzufuhr eingeschaltet ist. Sollte vor dem Tür öffnen kein Strom vorhanden sein, kann die Tür manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden.

- Trommelbeleuchtung wird beim Öffnen der Tür eingeschaltet.

Wäsche einfüllen

Vor dem Einfüllen der Wäsche darauf achten, dass sich keine Fremdkörper oder eventuell eingesperrte Tiere in der Trommel befinden.

Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen.

Wäsche, die mit entzündlichen Lösungsmitteln behandelt wurde, z.B. mit Fleckenentferner oder Waschbenzin, nicht im Gerät trocknen (Explosionsgefahr!).

Textilien, die Schaumgummi enthalten oder die mit Haarfestiger, Nagellackentferner oder ähnlichen Mitteln behaftet sind, nicht im Gerät trocknen (Brandgefahr!).

▶Legen Sie die Wäsche gut aufgelockert in die Trommel, grosse und kleine Stücke gemischt.

Einfülltür schliessen

▶Schliessen Sie die Einfülltür, indem Sie diese zudrücken, bis der Verschluss hörbar einschnappt.
▶Achten Sie darauf, dass beim Schliessen der Einfülltür keine Wäschestücke eingeklemmt werden.

Bei nicht geschlossener Tür verhindert ein Sicherheitsschalter die Inbetriebnahme des Gerätes.

Pflege- max. kennzeichen	Textilien/Wäsche-menge	Wäscheart		Programme Trocknungsziel	Tasten für Programmwahl	Geschleudert im Waschautomat bei U/min. ca. kWh	Strom-verbrauch	Dauer ca. Min.
	Koch- und Buntwäsche aus Baumwolle oder Leinen
	7 kg	Bett- und Tischwäsche, Handtücher T-Shirts. Polohemden, Arbeitsbekleidung	für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		14001000	2,42,9	3035
		T-Shirts, Polohemden, Kleider, Hosen, Arbeitsbekleidung, Unterwäsche	für Wäsche, die nicht oder nur leicht nachgebügelt werden soll	Leichttrocken		14001000	3,03,5	3641
		Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Baumwollsocken	für Wäsche, die nicht gebügelt werden soll	Schranktrocken		14001000	3,33,9	4147
		Frottier-Bademäntel und -Bettwäsche keine Unterwäsche und Socken	für besonders dicke oder mehrlagige Stoffe	Extratrocken		14001000	3,64,2	4550
	Pflegeleichte (bügelfreie) Wäsche aus Synthetic- und Mischgewebe sowie Baumwolle mit Bügelfreiausrüstung z. B. Viskose, Cupro, Modal, Polyester
	3,5 kg	Hosen, Kleider, Röcke, Hemden	für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		800600	0,91,1	1822
		Hosen, Kleider, Röcke, Hemden, Blusen Miederwäsche, Leggins, Sportbekleidung mit grossem synthetischen Faseranteil	für Wäsche, die nicht oder nur leicht nachgebügelt werden soll	Leichttrocken		800600	1,11,3	2327
		Oberhemden, Blusen, Sportbekleidung Bett- und Tischwäsche, Trainingsanzüge	für Wäsche, die nicht gebügelt werden soll	Schranktrocken		800600	1,31,6	2731
		Anoraks, Decken	für besonders dicke oder mehrlagige Stoffe	Extratrocken		800600	1,71,9	3339
	Sonderprogramme
	2,3 kg	Sportbekleidung, Synthetikwäsche und Mischgewebe	Sport- und WetterbekleidungDie Wäsche wird schranktrocken	Schranktrocken		600	1,4	33
	3,5 kg	MixGemischte Wäscheposten	Baumwolle und MischgewebeDie Wäsche wird Extratrocken	Extratrocken		800600	2,52,7	4550
		ZeittrocknenEinzelne Wäschestücke, Wäschestücke mit geringem Feuchtigkeitsgehalt	Zum Nachtrocknen von noch feuchten Wäschestücken	Zeittrocknen10 - 150 Min.
	⚠️	Bei temperaturempfindlichen Textilien zusätzlich Taste «Schontrocknen» oder «Schontrocknen Extra» drücken!
		Die angegebenen Verbrauchswerte und die Programmdauer sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich. Bei Geräten mit reduzierter elektrischer Anschlussleistung verlängern sich die Programmzeiten entsprechend.

Pflegekennzeichen	max. Wäsche-menge	Textilien/Wäscheart		Programm Trocknungsziel	Tasten für Programmwahl	Geschleudert im Waschautomat bei U/min.	Strom-verbrauch ca. kWh	Dauer ca. Min.
	Spezialprogramme
	3,5 kg	● Waschmaschinenfeste Wolle	► Die Wäsche wird flauschiger, aber nicht getrocknet. Wäsche direkt nach Programm- Flauschtrocken ende entnehmen und auf einem Frottetuch (nur angetrocknet) flach zum Trocknen auslegen.	Wolle finish schtrocken	S 1x	800	0,1	5
	3,5 kg	● Jeans	► Jeans und Baumwollhosen werden bis «Bügelfeucht» getrocknet. Anschliessend Bügel aufhängen und an der Luft fertig trocknen.	Jeans eucht 2x	S	400	1,7	28
	2,3 kg	● Hemden/Blusen	► Hemden und Blusen werden bis «Bügelfeucht» getrocknet. Das Programm min-dert Faltenbildung, schont die Wäsche und erleichtert zusätzlich das Bügeln.	Hemden/Blusen Bügelfeucht	S 3x	400	1,1	20
	2,3 kg	● Outdoor-Bekleidung	► zum Trocknen von Outdoor-Bekleidung, Daunenjacken, usw.	Outdoor Schranktrocken	S 4x	600	1,8	62
	1 Stück	● Kissen gross oder klein	► Kopfkissen, Daunenjacken u. ä. werden bis «Extra trocken» getrocknet. Kopfkissen bei Bedarf nach ca. 120 min. wenden	Kopfkissen Zeitrocknen 10-150 min.	S 5x	600	5,6	150
	7 kg	● Frottierwäsche	► Frottiertücher, Badetücher, Bademäntel usw. aus Baumwolle	Frottierwäsche Schranktrocken	S 6x	max. 1400	3,7	43
	7 kg	● Bettwäsche	► Bettlaken, Fixleintücher, Duvetbezüge, Kopfkissenbezüge usw. aus Baumwolle	Bettwäsche Schranktrocken	S 7x	max. 1400	3,7	48
		Bei temperaturempfindlichen Textilien zusätzlich Taste «Schontrocknen» oder «Schontrocknen Extra» drücken!			◎◎
		Die angegebenen Verbrauchswerte und die Programmdauer sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich. Bei Geräten mit reduzierter elektrischer Anschlussleistung verlängern sich die Programmzeiten entsprechend.

Trocknen

Trocken-Programme

Das elektronische Abtastsystem kontrolliert laufend die aktuelle Feuchte Ihrer Wäsche und beendet das Programm automatisch beim Erreichen des eingestellten Trocknungsziels.

Programm für Koch- und Buntwäsche oder pflegeleichte Textilien nach Programmtabelle auswählen.

▶Programmtaste antippen.
• Die Kontrolllampe des gewählten Programmes leuchtet.
▶Für pflegeleichte Textilien Zusatzfunktion «Pflegeleicht» wählen.

Express-Programm: 2,3 kg

Trocknungsprogramm, um Synthetikwäsche schnell zu trocknen, z.B. Sportbekleidung aus Synthetik oder Mischgewebe. Die Wäsche wird schranktrocken.

▶Programmtaste antippen.
●Die Kontrolllampe leuchtet.

Mix-Programm: 3,5 kg

Hier können gemischte Wäscheposten aus Baumwolle und pflegeleichten Textilien getrocknet werden. Die Wäsche wird extratrocken.

▶Programmtaste antippen.
●Die Kontrolllampe leuchtet.

Zeit-Programme

Zeitprogramm zum Trocknen von einzelnen Wäsche- stücken oder zum Nachtrocknen von bereits vorge- trockneten Textilien mit geringem Feuchtigkeitsgehalt. Die einzustellende Trocknungszeit richtet sich nach der Wäscheart, der Wäschemenge und -feuchtigkeit.

▶Programmtaste antippen.
- Die Kontrolllampe Zeitprogramm leuchtet und die minimale Trocknungszeit von 10 Min. wird angezeigt.
▶ Trocknungszeit durch wiederholtes Antippen der Taste bis max. 150 Min. wählen.

Spezial-Programme

Mit den Spezialprogrammen können gewisse Textilien besonders wäschegerecht getrocknet werden. Taste S wiederholt antippen, bis das gewünschte Programm auf dem Display erscheint (siehe Programmtabelle Seite 8).

Zusatzfunktionen wählen

KOCH- BUNTWÄSCHE 00:29h BÜGELFEUCHT

Nach der Programmwahl blinken die Kontrolllampen der Zusatzfunktionen, die bei Bedarf zugeschaltet werden können.

▶Gewünschte Funktionstaste(n) antippen (siehe Zusatzfunktionen Seite 10).
●Die Kontrolllampe(n) der gewählten Zusatzfunktion(en) leuchtet(en).

Programm starten

▶ Starttaste antippen.
●Die Kontrolllampe leuchtet und das Programm läuft automatisch ab.

Bei aktiver Kindersicherung:

▶Starttaste gedrückt halten und Schnellgangtaste betätigen.

Programmablauf / Programmstand

KOCH- BUNTWÄSCHE 00:25h TROCKNEN

▶Bei den feuchtegesteuerten Programmen wird die Wäschefeuchtigkeit durch ein elektronisches Abtastsystem ständig kontrolliert.
▶Die verbleibende Programmdauer wird angezeigt. Diese Restzeit wird während dem Trocknen mehrmals neu berechnet, das effektive Programmende variiert deshalb um wenige Minuten.
▶Bei Zeitprogrammen wird die Restzeit bis zum Programmende angezeigt.

Programm vor dem Programmstart ändern

▶Gewünschte Programmtaste erneut antippen.
- Alle Kontrolllampen der wählbaren Zusatzfunktionen blinken wieder und alle Einstellungen sind gelöscht.
▶ Eventuell Zusatzfunktionen wählen.
▶Programm starten.

Programm abbrechen

▶Programm durch mehrmaliges Antippen der Schnellgangtaste abbrechen, bis «Programmende» auf dem Display erscheint.

Bei aktiver Kindersicherung:

▶ Starttaste gedrückt halten.

▶Gleichzeitig Schnellgangtaste antippen.

Wäsche nachlegen

ist jederzeit möglich.

▶Drücken Sie die Türöffnungstaste.

●Die Trommel bleibt stehen.

▶Legen Sie die Wäsche ein.

▶Schliessen Sie die Tür.

▶ Drücken Sie die Starttaste.

Bei aktiver Kindersicherung:

▶ gleichzeitig Start- und Schnellgangtaste gedrückt halten.

●Der Trocknungsvorgang wird fortgesetzt

Programmende

Das Programmende wird durch den Anzeigewert 00h00, die Displayanzeige «Programmende» sowie eine blinkende Kontrolllampe angezeigt.

- Signal ertönt (nur bei eingeschalteter Summerfunktion).

In der Grundeinstellung ist der Knitterschutz eingeschaltet. Nach Programmende dreht sich die Trommel in kurzen Abständen weiter, damit die Wäsche nicht knittert (30 oder 60 Minuten lang).

Spätestens jetzt sollte die Wäsche entnommen werden.

Wäsche entnehmen

▶Drücken Sie die Türöffnungstaste.
●Die Trommel wird beleuchtet.
▶Entnehmen Sie die Wäsche.
▶ Reinigen Sie den Filter (Seite 11).
▶ Schliessen Sie die Tür.

Gerät ausschalten

▶ Schalten Sie den Wandschalter aus.

Zusatzfunktionen

Neben den verschiedenen Trocknungsprogrammen bietet Ihnen Ihr Wäschetrockner die Möglichkeit einer individuellen Programmgestaltung. Durch die Wahl einer oder mehrerer Zusatzfunktionen können Sie Ihr Trocknungsprogramm gezielt auf die jeweiligen Besonderheiten Ihrer Wäsche abstimmen.

▶ Sie haben zudem die Möglichkeit, Ihren Wäschetrockner durch Veränderung der Grundeinstellungen Ihren Bedürfnissen anzupassen (siehe Seite 12).

Pflegeleicht

Für pflegeleichte Textilien aus Synthetic- oder Mischgewebe, sowie Baumwolle mit Bügelfrei-

Ausrüstung.

Startzeitvorwahl

Durch ein- oder mehrmaliges Antippen der Taste «Startzeitvorwahl» kann die Programmstartzeit um bis zu 23,5 Stunden verzögert werden. Dies ermöglicht z.B. das Ausnützen des Niedertarifs für Nachtstrom. Beginn und damit auch Ende eines Programms können an individuelle Lebensgewohnheiten angepasst werden. In der Displayanzeige wird die Startzeit und die zu erwartende Zeit für das Programmende angezeigt. Nach dem Betätigen der Starttaste beginnt die Vorwahlzeit. Beim Erreichen der Startzeit startet das gewählte Programm automatisch. Die aktuelle Programmdauer wird angezeigt.

Vorwahlzeit ändern

- Die Vorwahlzeit kann durch Betätigen der Schnellgangtaste abgebrochen werden. Die Startzeit kann neu gewählt werden.

Hinweis

- Bei einem Stromunterbruch bleibt die aktuelle Zeit gespeichert. Die Dauer des Stromunterbruchs wird nicht berücksichtigt.

Schontrocknen

Die Taste Schontrocknen muss bei sehr temperatur- empfindlichen Textilien aus Kunstfasermischgeweben z.B. Acrylfasern, gedrückt werden. Die Temperatur wird reduziert und die Trocknungszeit etwas verlängert.

Schontrocknen Extra

Bei besonders empfindlichen Textilien kann die Taste «Schontrocknen Extra» gedrückt werden. Die Temperatur wird weiter reduziert.

Schnelligang

Das Programm kann durch Betätigen der Schnellgangtaste verkürzt oder abgebrochen werden. (Siehe «Programm ändern/abbrechen»).

Wartung / Pflege / Reinigung

Gerät reinigen

Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf zu achten, dass die Stromzufuhr ausgeschaltet ist.
⚠️ Keinesfalls das Gerät mit Wasser abspritzen.
⚠️ Keine Lösungsmittel verwenden! Diese Mittel können Geräteteile beschädigen, entwickeln giftige Dämpfe und sind explosionsgefährlich!

Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen, lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

Filter reinigen

Beim Gebrauch der Wäsche entsteht Faserabrieb (Wäscheflusen), der beim Trocknen frei wird und sich im Filter unter der Tür sammelt. Deshalb muss der Flusenfilter nach jeder Trocknung gereinigt werden.

1. Drücken Sie die Türöffnertaste.
2. Filter herausziehen und aufklappen.
3. Streichen Sie mit der Hand über den Filter und entfernen Sie so die Flusen. Es kann durchaus vorkommen, dass ein vermeintlich ordentlich gereinigter Filter undurchlässig wird, auf Grund eines feinen, unsichtbaren Belages, der in den Filtermaschen zurückbleibt. Halten Sie den Filter mit einer Fläche nach oben und giessen Sie etwas Wasser darüber. Ist er nicht durchlässig, reinigen Sie den Filter mit einer Bürste unter fliessendem Wasser.

3.1 Von Zeit zu Zeit ist es erforderlich, auch die Dichtung am Innenrand des Filterhalters zu reinigen und im Inneren des Filterhalters angesammelte Flusen zu entfernen. Verwenden Sie dazu einen Staubsauger oder Reinigungspinsel.
3.2 Führen Sie das Staubsaugerrohr bzw. den Reinigungspinsel in die Öffnung für den Flusenfilter. Entfernen Sie gründlich die liegengebliebenen Flusen.
4. Setzen Sie den Filter wieder richtig ein.
5. Schliessen Sie die Tür.

Feuchtigkeitssensor reinigen

Nach längerer Betriebszeit können sich an der Front-Innenseite der Trommel, auf den beiden länglichen Feuchtigkeits-sensoren, feine Ablagerungen (Kalk, Gewebeveredler) bilden.

Bei feuchtegesteuerten Programmen kann dies dazu führen, dass das gewünschte Trocknungsziel nicht erreicht wird. Ablagerungen mit einem in Essig getränkten Tuch abwischen.

Grundeinstellungen

Das Gerät hat eine Grundeinstellung ab Werk. Es kann bei der Inbetriebnahme oder später mit den nachstehenden Funktionen an individuelle Bedürfnisse angepasst werden.

Die Grundeinstellungen können nur verändert werden, wenn kein Trocknungsprogramm läuft. Zum Ändern einer Grundeinstellung muss (müssen) immer zuerst die Programmtaste(n) in gedrückter Stellung gehalten und dann die Schnellgangtaste betätigt werden. Die entsprechenden Funktionen werden in der Displayanzeige angezeigt. Bei gehaltener (gehaltenen) Programmtaste(n) und mehrmaligem Antippen der Schnellgangtaste ändert die Anzeige.

Beispiel:

TROCKNUNGSGRAD NORMAL TROCKNUNGSGRAD HÖHER

Funktion ausgeschaltet

Funktion eingeschaltet

Trocknungsgrad (ab Werk NORMAL)

Ist der Trocknungsgrad «HÖHER»gewählt, wird die Wäsche in den feuchtegesteuerten Programmen Schrank- und Extratrocken etwas trockener.

Knitterschutz (ab Werk 30MIN)

Bei eingeschalteter Funktion beginnt am Programmende die Knitterschutzphase von max. 60 Minuten.

Uhrzeiteinstellung (ab Werk ist die Uhr nicht eingestellt)

Mit der Taste können die Stunden und mit der Taste * die Minuten eingestellt werden.

Sprache (ab Werk DEUTSCH)

Diese Einstellung gilt temporär für das gewählte Programm und wechselt einige Minuten nach Programmende zur Defaultsprache zurück.

(Siehe «Erweiterte Grundeinstellungen/Defaultsprache»)

Erweiterte Grundeinstellungen

▶Durch gleichzeitiges Antippen dieser drei Tasten, erfolgt die Anzeige der erweiterten Grundeinstellungen.
▶ Wiederholtes Antippen der -Daste zeigt die möglichen Einstellungen an.
▶Das Antippen der -Taste ermöglicht das Verändern der Einstellungen.
▶Durch Antippen der -Taste wird die Anzeige der Einstellungen beendet.

Kindersicherung (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Programmes durch Kleinkinder verhindern.

Starten eines Programms bei eingeschalteter Kindersicherung:

Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

Tasten-Speicher (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Bei eingeschalteter Tasten-Speicher-Funktion wird das zuletzt ausgeführte Spezialprogramm gespeichert und erscheint beim nächsten Drücken der -Taste als erstes wieder auf dem Display. Durch wiederholtes Antippen können nacheinander die darauf folgenden Programme gewählt werden.

Ein häufig benutztes Spezialprogramm kann so mit einem einzigen Tastendruck aufgerufen werden.

Bei ausgeschalteter Funktion erscheint als erstes das «Wolle Finish»-Programm.

Netzanschluss reduziert (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Bei reduzierter Anschlussspannung verlängern sich die Programmzeiten entsprechend.

Aus = 400 V 3N \~ 6,4 kW / 10 AT

Ein = 400 V 2N \~ 4,4 kW / 10 AT

LCD-Helligkeitseinstellung (ab Werk 150)

«Erweiterte Grundeinstellungen» wählen!

Mit der Taste kann die Helligkeit oder Schrift auf dem Display verändert werden.

LCD-Kontrasteinstellung (ab Werk 26)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Mit der Taste kann der Kontrast auf dem Display verändert werden.

Summer (ab Werk LAUTSTÄRKE 2)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Bei eingeschaltetem Summer ertönt am Programmende in regelmässigen Abständen ein Signal.

Die Lautstärke ist in 3 Stufen einstellbar:

Aus

Lautstärke 1

Lautstärke 2

Lautstärke 3

Stand-by-Funktion (ab Werk EIN)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Bei eingeschalteter Stand-by-Funktion schaltet die Steuerung wenn kein Trocknungsprogramm läuft in den Energiespar-Zustand. Alle Anzeigen sind dunkel.

Optische Schnittstelle (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Wenn die optische Schnittstelle (SCS) eingeschaltet ist, kann der Kundendienst über einen PC mit der Maschine kommunizieren.

Defaultsprache (ab Werk DEUTSCH)

«Erweiterte Grundeinstellungen» wählen!

Wird mit den Tasten und temporär eine andere Sprache gewählt, wechselt die Einstellung 4 Minuten nach Programmende, im Standby-Modus oder nach längerem Stillstand zur Defaultsprache zurück.

Cash-Card

Cash-Card einschieben

Die Cash-Card mit dem ▲ -Symbol nach oben einschieben. Auf der Displayanzeige erscheinen nacheinander der auf der Cash-Card gespeicherte «Saldo», der «Akontobetrag», welcher abgezogen wird sowie «neuer Saldo». Ein eventuell im Gerät gespeichertes Restguthaben wird verrechnet.

Reicht der auf der Cash-Card vorhandene Betrag zum Waschen nicht aus, erscheint die Meldung «Saldo zu klein». Zusätzlich ertönt ein Signal. Mit einer zweiten Cash-Card kann die Differenz beglichen werden.

Cash-Card entnehmen

Trockenprogramm wählen und starten

▶ Trockenprogramm wählen
▶ Zusatzfunktionen wählen
▶Programm starten

Anzeigen während Programmablauf

KOCH- BUNTWÄSCHE	00:35h
RESTGUTHABEN	2.60

Während des Trockenprogramms werden abwechslungsweise die Programmschritte und das Restguthaben angezeigt.

Programmende

Ist das Trockenprogramm beendet, wird der Restbetrag im Gerät unter der entsprechenden Cash-Card gespeichert. Dieses Restguthaben wird beim nächsten Waschgang verrechnet. Das Programmende wird durch den Zeitwert 00:00h sowie durch «Tür öffnen» angezeigt.

Rückbuchen

Ein Rückbuchen des Restguthabens auf die Cash-Card wird vorteilhaft am Ende eines Waschtages gemacht.
▶Cash-Card einschieben. Auf der Displayanzeige erscheint der auf der Cash-Card gespeicherte «Saldo».
▶Rückbuchen durch Antippen der Schnellgangtaste. Auf der Digitalanzeige erscheinen nacheinander die Anzeigen «Restguthaben» (welches gutgeschrieben wird) sowie «neuer Saldo».
▶ Cash-Card entnehmen.
Ein Rückbuchen kann immer nur auf diejenige Cash-Card erfolgen, von welcher der Betrag ursprünglich abgebucht wurde.
Bei aktiver Kindersicherung:

Restwertübertragung

Ist auf einer Cash-Card kein genügend hoher Restbetrag vorhanden, um die Akonto-Buchung zu begleichen, wird dies durch ein Pfeifsignal und die Meldung «Saldo zu klein» angezeigt. Durch Einstecken einer zweiten Cash-Card kann die Differenz beglichen werden.

Störungen

⚠️ Reparaturen, Änderungen oder Eingriffe an Elektrogeräten dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benutzer entstehen.
Bei Reparaturen dürfen nur Originalersatzteile eingesetzt werden.

Kleine Störungen selbst beheben

Das Gerät geht nach Betätigen einer Programmtaste nicht in Betrieb:

▶Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt
▶Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelöst hat.

Das Gerät läuft nicht an:

▶ Starttaste nicht gedrückt.
▶ Startzeitvorwahl eingestellt, Start erst nach Ablauf der vorgewählten Startzeit.

Das Trocknungsziel wurde nicht erreicht.

▶ Filter reinigen.
▶ Trocknungsgrad erhöhen. (siehe Seite 12)
▶Feuchtigkeitssensor reinigen (siehe Seite 11).

Die Trocknungszeit dauert zu lange.

▶ Filter reinigen.
▶Stromausfall (Sperrzeiten von EW beachten).

Die Wäsche wird bei der maximal möglichen Einstellung nicht trocken.

▶ Trommel überladen.
▶Wäsche nicht ausreichend geschleudert.
▶Raumbelüftung nicht ausreichend (Tür oder Fenster öffnen).
▶Filter durch Flusen verstopft (Filter reinigen).
▶Kontrollieren, ob bauseitige Abluftleitung verstopft ist.
▶Überprüfen, ob verwendete Rohrleitungslängen und -querschnitte der Aufstellanleitung entsprechen.

Trommelbeleuchtung funktioniert nicht.

Glühlampe defekt. Aus Sicherheitsgründen darf die Lampe nur durch den Kundendienst oder einen Fachmann ausgewechselt werden.

Feuchtigkeit im Raum steigt stark an.

▶Raum nicht genügend belüftet. Für ausreichende Belüftung sorgen.

Tür geht nicht auf:

▶ Sollte vor dem Türöffnen kein Strom vorhanden sein, kann die Tür manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden

Störungsmeldungen

Bei den nachstehenden Störungsanzeigen kann das Programm nach Beheben der Störung durch Betätigen der Starttaste wieder gestartet werden.

«KINDERSICHERUNG AKTIV»

▶Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

«BITTE TÜRE SCHLIESSEN»

▶Türe zudrücken bis Verschluss richtig einschnappt.

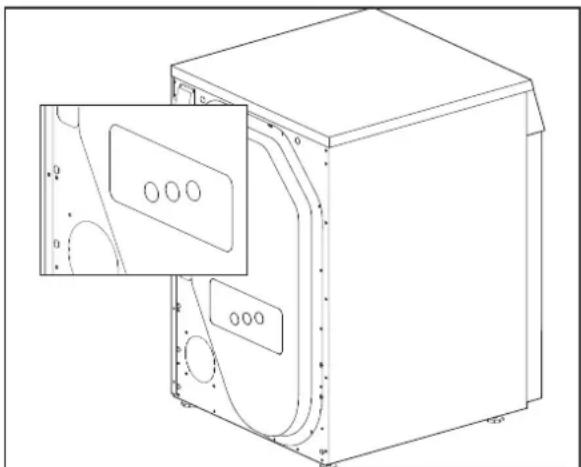

«HEIZSTUFE KONTROLLIEREN»

▶ Programm wurde abgebrochen und Summer ertönt.
▶Kontrollieren, ob alle Temperatur-Schalter eingeschaltet sind. Mit dem Finger 1mal auf alle 3 runden Gummitüllen drücken (siehe Bild). Ist das Problem nach einmaligem Drücken nicht gelöst, benachrichtigen Sie den Service.

Falls das Gerät eine Funktionsstörung F- - anzeigt:

▶ Brechen Sie das Programm mit der Schnellgang-Taste ab und wählen Sie ein neues Programm.

Bei wiederholter Fehleranzeige:

▶Stromzufuhr für ca. 1 Minute unterbrechen und wieder einschalten (Netzstecker ziehen oder Wandschalter ausschalten).
- Das Gerät ist wieder betriebsbereit, wenn die Kontrolllampen der Programme blinken.
▶Wählen Sie ein neues Programm.

Bei nochmaliger Fehleranzeige:

▶Fehlermeldung notieren.
▶ Netzstecker ziehen oder Wandschalter ausschalten.
▶Kundendienst benachrichtigen.

Störungsmeldungen (Cash-Card)

Die nachstehenden Störungsanzeigen stehen im Zusammenhang mit der Cash-Card.

Cash-Card wenden

▶ Cash-Card mit ▲ -Symbol nach oben einschieben.

Cash-Card leer

▶Geladene Cash-Card benutzen.

Cash-Card ungültig

▶Die verwendete Cash-Card ist nicht zugelassen. Zuständige Betreuungsperson benachrichtigen.

Cash-Card nochmals einführen

▶ 5 Sekunden warten, bis der Akontobetrag abgebucht ist und der neue Cash-Card-Saldo erscheint.

Kundendienst

Bevor Sie den Kundendienst rufen, prüfen Sie, ob Sie die Störung selbst beheben können. (siehe «kleine Störungen selbst beheben» Seite 14.)

In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten bei Einsatz eines Service-Technikers.

Wenn Sie eine Störung nicht selbst beheben können, ziehen Sie den Netzstecker oder schalten Sie den Wandschalter aus und rufen Sie den Kundendienst. Wählen Sie die zentrale Kundendienst-Nummer (siehe Umschlag-Rückseite). Sie werden automatisch mit der zuständigen Kundendienst-Niederlassung in Ihrer Region verbunden.

Geben Sie bitte dem Kundendienst die Produkte- und Gerätenummer an. Sie finden diese Angaben auf dem Typenschild auf der Innenseite der Tür. Notieren Sie hier die Nummer Ihres Gerätes.

Produkte-Nr.

Geräte-Nr.

Garantieabonnement

Nach Ablauf der normalen Garantiezeit von 2 Jahren kann diese durch ein Garantieabonnement beliebig verlängert werden. Wir senden Ihnen gerne die gewünschten Unterlagen. Beachten Sie dazu das beiliegende Garantie- und Kundendienstheft.

Notizen / Notes / Note

Sommaire

Remarques importantes

Inhaltsverzeichnis Deutsch

▶Siehe Seite 3

Sommario italiano

▶Vedere pagina 31

Contents english

▶ See page 45

Inhaltsverzeichnis Deutsch

▶Siehe Seite 3

Sommaire français

▶Voir page 17

Inhaltsverzeichnis deutsch

▶Siehe Seite 3

Sommaire français

▶Voir page 17

Sommario italiano

▶Vedere pagina 31

Zentrale Kundendienst-Nummern für die Schweiz

Tel. [phone]

Fax [phone]

Service après-vente

Schulthess Maschinen AG /SA

Postfach/Case postale/Casella postale

CH-8633 Wolfhausen

Tel. 055 · 253 51 11

Fax 055 · 253 54 70

http://www.schulthess.ch

Schulthess Maschinen GmbH

Hetzendorferstrasse 191

A-1130 Wien
