BEDIENUNGSANLEITUNG 2008 Topcraft

BEDIENUNGSANLEITUNG 3

Nass-/Trockensauger NT 06/26/08

MANUAL DE INSTRUÇÕES 13

Bestimmungsgemäße Verwendung 3

Umweltschutz 3

Sicherheitshinweise 4

Inbetriebnahme 5

Gerätebeschreibung/Lieferumfang 5

Zubehör montieren 6

Betrieb 6

Trockensaugen 6

Nasssaugen 7

Betrieb beenden 8

Nach dem Nasssaugen 8

Nach dem Trockensaugen 8

Gerät aufbewahren 8

Pflege und Wartung 9

Gerät und Zubehör reinigen 9

Störungshilfe 9

Saugleistung lässt nach 9

Wasser tritt aus 9

Gerät saugt kein Wasser 9

Technische Daten 9

Kundendienst/Abholservice 10

Garantie 10

Serviceauftrag 11

Bestellungen von Filterbeuteln und Patronenfilter 11

Sehr geehrter Kunde,

Wir danken Ihnen, dass Sie sich für diesen Nass-/Trockensauger entschieden haben. Mit dem Kauf haben Sie Anspruch auf Serviceleistungen, mehr Informationen dazu finden Sie im Kapitel Kundendienst/Abhol-service auf Seite 10.

Lesen Sie bitte diese Betriebsanleitung bevor Sie das

Gerät in Betrieb nehmen und beachten Sie besonders die Sicherheitshinweise!

Neben den Hinweisen in der Betriebsanleitung sind die Allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers zu berücksichtigen.

Dieses Symbol kennzeichnet alle für die Sicherheit wichtigen Anweisun-

gen. Befolgen Sie diese immer, andernfalls

können Verletzungen oder eine Beschädigung des Geräts die Folge sein!

Bestimmungsgemäße Verwendung

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass-/Trockensauger bestimmt.

- Verwenden Sie dieses Gerät nur im privaten Bereich, wie z.B. im Haushalt, in der Hobbywerkstatt oder im Auto.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Entsorgung von Patronenfilter und Filterbeutel

Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden.

Zum Kauf von Filterbeutel und Patronenfilter kontaktieren sie bitte direkt unser Servicecenter unter 01805 / 212 784

(14 ct. pro angefangene Minute)

Montag–Freitag: 8.00 –17.00 Uhr

(Für nähere Informationen siehe Seite 11)

Sicherheitshinweise

Das Gerät nur gemäß Typenschild anschließen und in Betrieb nehmen.
■ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
■ Saugen mit Düse und Saugrohr in Kopf-nähe vermeiden. Es besteht Verletzungsgefahr!
Das Netzanschlusskabel nicht zum Tragen / Transportieren des Gerätes be- nutzen.
Nicht am Netzanschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen.
■ Vor allen Arbeiten am Gerät Netzstecker ziehen.
■ Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Austausch von Ersatzteilen am Gerät nur vom autorisierten Kundendienst durchgeführt werden.
■ Gerät vor externer Witterung, Feuchtigkeit und Hitzequellen schützen.
Gerät in feuchten Räumen, z. B. im Ba-dezimmer, nur an Steckdosen mit vorgeschaltetem FI-Schutzschalter anschließen. Im Zweifelsfall Elektro-Fachkraft zu Rate ziehen.
■ Gerät ausschalten, wenn nicht gesaugt wird.
■ Keine brennenden oder glimmenden Gegenstände aufsaugen.

■ Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.

⚠️Achtung

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube)
• Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln
  – Unverdünnte starke Säuren und Laugen
  – Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

Inbetriebnahme

Gerätebeschreibung

Prüfen Sie den Lieferumfang!

Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser SERVICE TELEFON. Zubehör und Lenkrollen befinden sich im Behälter, die Lenkrollen müssen noch montiert werden.

1 Tragegriff
2 Motorgehäuse
3 Ein-/Aus Schalter
4 Aufbewahrung für Saugrohre und Zubehör
5 Behälterverschluss

6 Saugschlauchanschluss
7 Netzkabel mit Netzstecker
8 Behälter
9 Lenkrollen
10 Filterbeutel
11 Patronenfilter (bereits im Gerät eingebaut)
12 Bodendüse, umschaltbar
13 Möbelpinsel
14 Fugendüse
15 Saugrohre 2 x 0,5 m
16 Saugschlauch

Der Sauger ist gegen elektrostatische Aufladung des Behälters geschützt.

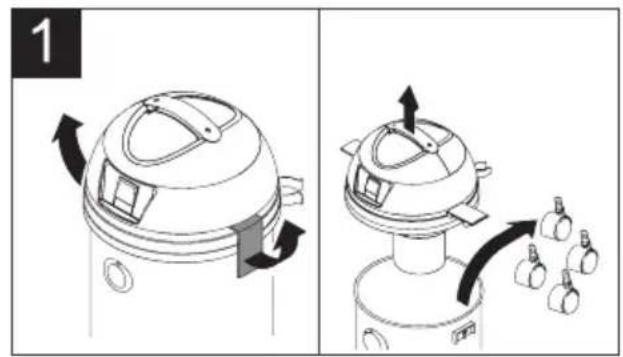

→ Motorgehäuse abnehmen, Zubehör und Lenkrollen aus dem Behälter nehmen.

1

Abbildung 2

→ Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken.

2

Abbildung 3

→ A) Motorgehäuse auf Behälter aufsetzen.
→ B) Beide Verschlüsse herunterdrücken und verriegeln.

3 A B B

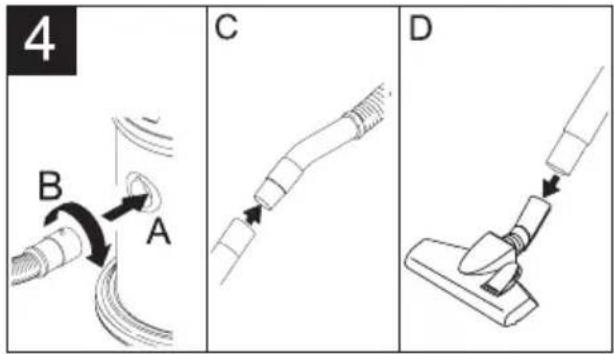

Abbildung 4

→ A) Saugschlauch in Saugschlauchanschluss einstecken.
→ B) Durch Drehung verriegeln.

→ C) Saugschlauch und Saugrohre zusammenstecken.
→ D) Bodendüse oder gewünschtes Zubehör aufstecken.

4 B A C D

Betrieb

⚠ Immer mit eingesetztem Patronenfilter arbeiten, sowohl beim Nass- und beim Trockensaugen!

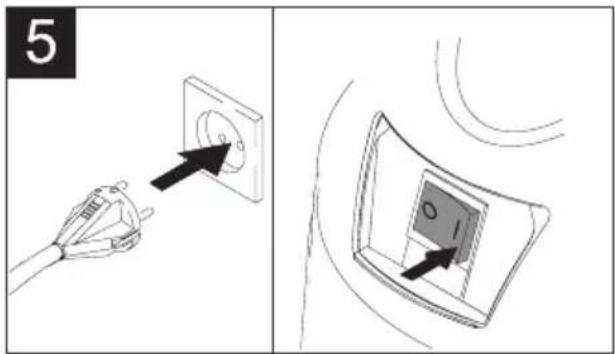

Abbildung 5

→ Netzstecker in Steckdose einstecken und Gerät einschalten.

5 I

Trockensaugen

⚠️Nur mit trockenem Patronenfilter arbeiten!
⚠ Beim Saugen von Feinstaub muss immer ein Filterbeutel eingesetzt werden!

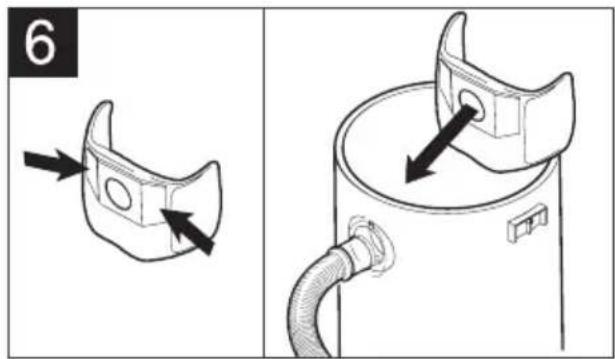

Abbildung 6

→ Lasche vom Filterbeutel nach hinten drücken.

→ Filterbeutel an den Laschen halten, über Saugstutzen ziehen und festdrücken.

6

Wichtige Hinweise:

• Für staubfreie Entsorgung des Sauggutes empfehlen wir, den Filterbeutel mit-einzusetzen. Damit haben Sie zusätzlich den Vorteil, dass der Patronenfilter nicht so schnell verschmutzt.
  – Der Füllgrad des Filterbeutels ist abhängig vom Schmutz der aufgesaugt wird.
  – Filterbeutel rechtzeitig wechseln, damit er nicht platzt!
• Bei Feinstaub, Sand usw... muss der Filterbeutel häufiger ausgetauscht werden.

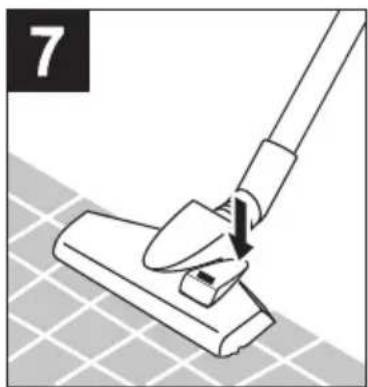

Abbildung 7

Saugen von Hartflächen:

→ Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind ausgefahren.

Saugen von Teppichböden:

→ Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind eingefahren.

⚠️Keinen Filterbeutel verwenden!

⚠️Gerät bei Schaumbildung, Flüssigkeitsaustritt oder vollem Behälter sofort ausschalten!

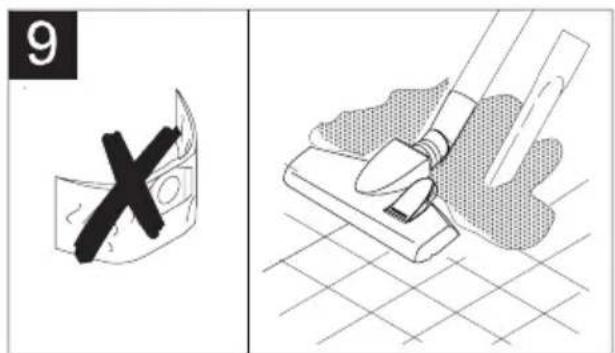

Abbildung 9

→ Aufsaugen von Flüssigkeiten ist mit dem abgebildeten Zubehör möglich. Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

9

Betrieb beenden

Nach dem Nasssaugen

→ Verschmutztes Zubehör reinigen.

Hinweis: ca. 5 l frisches Wasser durch benutztes Zubehör saugen.

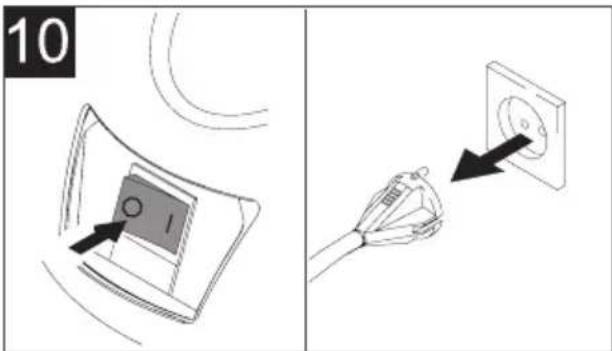

Abbildung 10

→ Gerät ausschalten und Netzstecker ziehen.

10

→ Behälter entleeren, mit frischem Wasser ausspülen und trocknen.

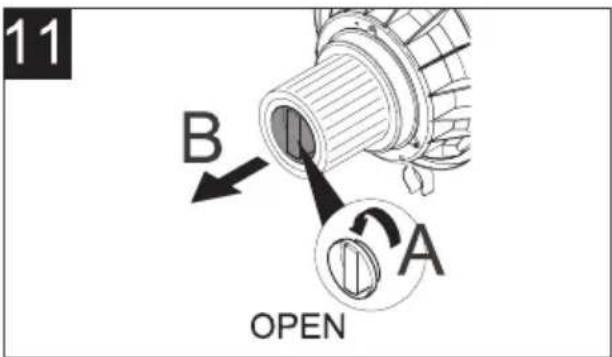

Abbildung 11

→ A) Fixierung des Patronenfilters lösen. B) Patronenfilter abnehmen.

11 B A OPEN

Abbildung 12

→ Patronenfilter unter fließend Wasser reinigen, vor dem Wiedereinsetzen gut trocknen lassen.

Hinweis: Gerät und Behälter eine Zeitlang offen stehen lassen, um vollständige Trocknung zu gewährleisten.

Nach dem Trockensaugen

→ Füllgrad des Filterbeutels prüfen, bei Bedarf wechseln.
→ Bei verschmutztem Patronenfilter: Fixierung des Patronenfilters lösen, Patronenfilter ausbauen und Schmutz abklopfen.

Gerät aufbewahren

→ Motorgehäuse auf Behälter setzen und verschließen.

Abbildung 13

→ Netzkabel zur Aufbewahrung in die Aussparung des Motorgehäuses wickeln.
→ Zubehör am Gerät verstauen und Gerät in trockenen Räumen aufbewahren.

13

Vor allen Pflege- und Wartungsarbeiten, Gerät ausschalten und Netzstecker ziehen.

Gerät und Zubehör reinigen

⚠️Achtung

Keine Scheuermittel, Glas oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

→ Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoff-reiniger pflegen.
→ Schmutzbehälter und Zubehör bei Bedarf mit Wasser ausspülen und vor der Weiterverwendung trocknen.

Störungshilfe

Saugleistung lässt nach

Zubehör, Saugschlauch oder Saugrohre sind verstopft

→ Verstopfung mit einem Stock entfernen.

Filterbeutel ist voll

→ Neuen Filterbeutel einsetzen.

Hinweis: Zur Bestellung neuer Filterbeutel wenden Sie sich bitte an das SERVICE TELEFON.

Patronenfilter ist verschmutzt

→ Den Filter herausnehmen und abklopfen. Falls der Schmutz sich nicht löst unter fließend Wasser reinigen, vor dem Einbau vollständig trocknen lassen. Bei hartnäckiger Verschmutzung oder Beschädigung wechseln.

Hinweis: Zur Bestellung eines neuen Patronenfilters wenden Sie sich bitte an das SERVICE TELEFON.

Wasser tritt aus

Schwimmer ist verklemmt

→ Gerät ausschalten, Behälter entleeren.
Hinweis: Beim Wiedereinschalten können kurzzeitig Wassertropfen mit der Abluft austreten, das ist technisch bedingt und normal.

Gerät saugt kein Wasser

Schwimmer verschließt Saugöffnung

→ Patronenfilter ist zu nass, Patronenfilter herausnehmen, umgedreht wieder einsetzen und weiterarbeiten.

Behälter ist voll

→ Gerät ausschalten, Behälter entleeren.

Technische Daten

Netzspannung 230 V

Netzabsicherung, min. 10 A

Behältervolumen 20 l

Leistung P_nenn 1200 W

Leistung P_max 1400 W

Gewicht (ohne Zubehör) 6,3 kg

Schalldruckpegel 76 dB(A) (EN 60704-2-1)

Nennweite, Zubehör 35 mm

Technische Änderungen vorbehalten!

Kundendienst / Abholservice

■ SERVICE PARTNER Cleanerworld GmbH

Am Schützenbaum 19 D-97953 Königheim

■ SERVICE TELEFON: 01805 / 212 784 (14 ct. pro angefangene Minute)

Montag–Freitag: 8.00 –17.00 Uhr Dort erhalten Sie Informationen zu Ab- holservice für die Reparatur, Garantie- leistungen, Störungshilfen und Ersatzteilen (gilt nur für Deutschland).

■ Bitte teilen Sie uns bei Anruf die Serie-nummer mit:

Die Seriennummer finden Sie auf dem silberfarbenen Aufkleber des Gerätes hinter der Bezeichnung "S/N:".

Während der Garantiezeit sind Abholung, Reparatur und Rücksendung kostenlos.

Für die Abholung halten Sie bitte Ihr Gerät versandbereit, im Originalkarton, transportfähig verpackt.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zur Reparatur abholen zu lassen. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Verwenden Sie den Originalkarton oder achten Sie auf bruchsichere Verpackung.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzliche Rechte eingeschränkt werden – Folgendes:

1 Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.

2 Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.

3 Ein defektes Gerät lassen Sie bitte kostenlos durch unseren Servicepartner abholen. Die Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr bei unserem Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services.“

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Aktionsdatum: 06/2008

Artikel-Nr. 8220

Serviceauftrag

Cleanerworld GmbH, Am Schützenbaum 19, D-97953 Königheim

Tel. 01805 / 212 784 (0,14 €/min) FAX: 01805 / 212 785 (0,14 /min) €

Lieferanschrift Rechnungsanschrift (falls abweichend)

Telefon: ____ Telefax: ____

Fabrikat Seriennummer (

Die Seriennummer finden Sie auf dem

silberfarbenen Aufkleber des Gerätes hinter der Bezeichnung „S/N:“)

Folgendes Zubehör packe ich bei:

__ Saugschlauch __ Saugrohre __ Bodendüse __ Fugendüse __ Möbelpinsel

Bitte behalten Sie das restliche Zubehör bei sich. Das Gerät lässt sich dann einfacher verpacken!

Beanstandung: (Grund der Reklamation)

Wir wünschen: ____ Reparatur ____ Kostenvoranschlag ab € ____,— ____ Garantie

Es wird das Einverständnis des Kunden vorausgesetzt, dass Prüfungen und Reparaturen gemäß unseren gültigen Geschäftsbedingungen, sowie den VDE, UVV, u. a. Sicherheitsbestimmungen ausgeführt werden.

Ort, Datum Unterschrift des Auftraggebers bzw. Bevollmächtigten

Bestellungen von Filterbeuteln und Patronenfilter

Cleanerworld GmbH, Am Schützenbaum 19, D-97953 Königheim

Tel. 01805 / 212 784 (0,14 €/min) FAX: 01805 / 212 785 (0,14 /min) €

Zur Bestellung von Filterbeuteln und Patronenfilter rufen Sie bitte das

SERVICE TELEFON an. Montag bis Freitag 8:00-17:00 Uhr (außer feiertags)

Sie können bei unserem SERVICE PARTNER folgendes bestellen:

Top Craft Filterbeutel (10 Stück pro Karton)

Top Craft Patronenfilter (1 Stück pro Karton)

Weitere Ersatzteile sind ebenfalls auf Anfrage bei unserem SERVICE PARTNER zu bekommen.

GARANTIEKARTE

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzliche Rechte eingeschränkt werden – Folgendes:

1. Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
2. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
3. Ein defektes Gerät lassen Sie bitte kostenlos durch unseren Servicepartner abholen.

Die Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr bei unserem Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services.“

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
