1.0 Beschreibung

1.1 Anwendung und Funktion 5

1.2 Merkmale RAMSES 366/1 top und RAMSES 366/2 top 5

1.3 Technische Daten 6

2.0 Betriebsvorbereitungen

2.1 Sicherheitshinweise 7

2.2 Hinweise zur Installation des Reglers 7

2.3 Hinweise zur Installation des Fernfühlers 8

3.0 Betriebszustände, Steuerungsarten 9

3.1 Betriebszustände 9

3.2 Umschalten von Automatik in Handbetrieb 9

3.3 Steuerungsarten 10

3.4 Prioritätsfolge der Betriebszustände 12

3.5 Verhalten nach Stromausfall/Stromwiederkehr 12

4.0 Temperatur einstellen 13

5.0 Schaltuhr einstellen 13

5.1 Hinweise zur Bedienung 13

5.2 Erstinbetriebnahme 14

5.3 RESET 15

6.0 Programmierung der Schaltzeiten 16

6.1 Programm abfragen 5 19

6.2 Programm ändern 19

6.3 Programm löschen 20

7.0 Handschaltung mit den Tasten 20

7.1 Handschaltung über Menü Manuell 21

7.2 Ferienprogramm aktivieren/abbrechen 21

7.3 PIN-Codierung 23

8.0 Anschlussbild Fernfühler 23

Bedienelemente und Anzeige

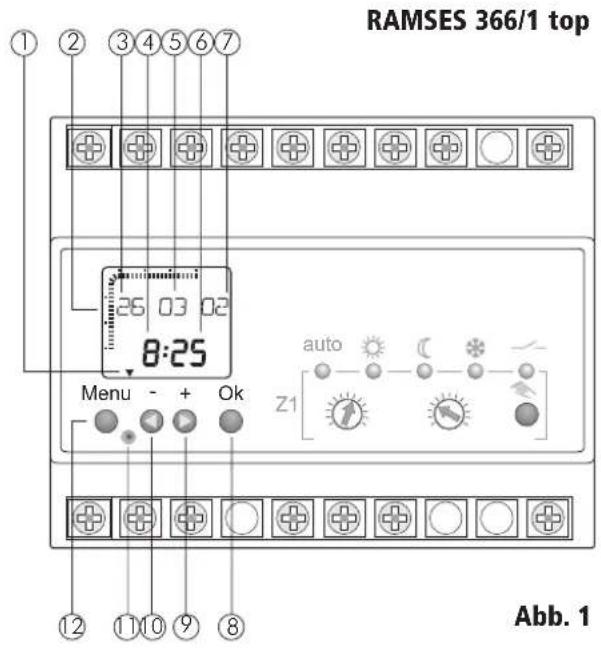

Bedienelemente und Anzeige der Schaltuhr (Abb. 1)

1 Cursor zur Markierung der Wochentage (1 = Mo, 2 = Di ... 7 = So)
2 Übersicht Heizprogramm
3 Anzeige Datum aktueller Tag
4 Anzeige aktuelle Uhrzeit (Stunden)
5 Anzeige Datum aktueller Monat
6 Anzeige aktuelle Uhrzeit (Minuten)
7 Anzeige aktuelles Jahr
8 Taste ok, Entscheidung Ja, Bestätigung der Auswahl oder der Programmierung
9 Taste zur Einstellung der Programmwerte
10 Taste zur Einstellung der Programmwerte
11 RESET-Taste
12 Taste Menu, um in die Unterprogramme zu gelangen

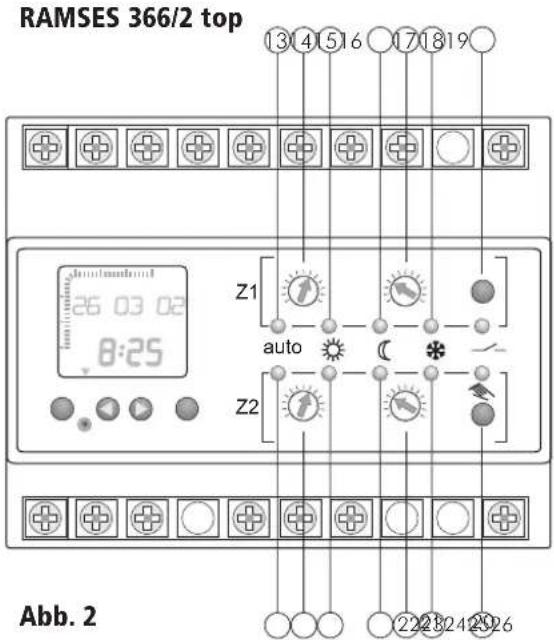

Bedienelemente und Anzeige des Temperaturreglers (Abb. 2)

13 Anzeige LED Automatikbetrieb (das Programm der Uhr bestimmt die Heizzeiten für Zone 1 (nur RAMSES 366/2 top))
14 Einstellung der Komforttemperatur
15 Anzeige LED Komfortbetrieb aktiv
16 Anzeige LED Absenkbetrieb aktiv
17 Einstellung der Absenktemperatur
18 Anzeige LED Frostschutz aktiv

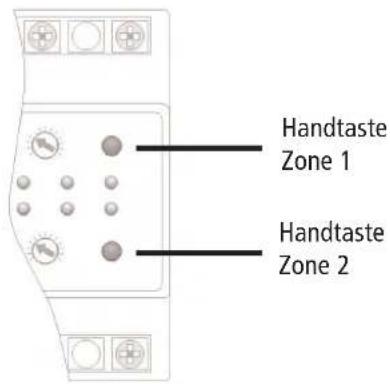

19 Handtaste für Zone 1 zur Umschaltung von Auto in Handbetrieb
20 Handtaste für Zone 2 zur Umschaltung von Auto in Handbetrieb
21 Anzeige LED Frostschutz aktiv
22 Einstellung der Absenktemperatur
23 Anzeige LED Absenkbetrieb aktiv
24 Anzeige LED Komfortbetrieb aktiv
25 Einstellung der Komforttemperatur
26 Anzeige LED Automatikbetrieb (das Programm der Uhr bestimmt die Heizzeiten für Zone 2)

1.0 Beschreibung

1.1 Anwendung und Funktion

Die Uhrenthermostate RAMSES 366/1top für eine Heizzone und RAMSES 366/2 top für zwei getrennt zu regelnde Heizzonen dienen zur energiesparenden Steuerung von Heizungsanlagen im privaten und gewerblichen Bereich.

Die Hauptanwendung der Uhrenthermostate erfolgt im Automatikbetrieb, in dem eine zeitgesteuerte Umschaltung zwischen der Komfort- und Absenktemperatur stattfindet. Die Phasen für den Komfortbetrieb (tagsüber) und den Absenkbetrieb (nachts) lassen sich individuell programmieren.

Die Überwachung und Regelung der Raumtemperatur basiert auf dem Vergleich des von einem Fernfühler erfassten Temperaturwertes mit dem an der Frontseite des RAM 366 eingestellten Sollwertes.

Die Uhrenthermostate sind für die Montage auf 35-mm-Profilschienen (EN 50022) geeignet.

Wird der Bausatz 907 0 053 verwendet, so kann die Montage auch an einer Wand erfolgen.

1.2 Merkmale RAMSES 366/1 top/RAMSES 366/2 top

• Temperatureinstellung für Komfortbetrieb (6 °C bis 30 °C) und Absenkbetrieb (6 °C bis 26 °C) über separate Regler
• Drei Betriebszustände über Taste wählbar: Komfort-/Absenk- und Frostschutzbetrieb
• Anzeige der Betriebsarten durch LEDs
• Komfort- oder Frostschutzbetrieb über Telefon ein- bzw. ausschaltbar
• Integriertes Uhrenmodul mit Wochenprogramm

– mit kürzester Schaltzeit von einer Minute Ferienprogramm im voraus programmierbar
– Schaltungsvorwahl
– Vollautomatische Sommer-/Winterzeitumstellung für verschiedene Zeitzonen (MEZ, GB, USA),
– Um die Gangreserve auf 10 Jahre zu erhöhen, fällt die Schaltuhr nach ca. 15 Minuten in den Schlaf-Modus.
- Programmierte Schaltzeiten werden nach einem Reset im EEPROM gespeichert.

1.3 Technische Daten

Beachten Sie die technischen Angaben auf dem Gerätetypenschild! Technische Änderungen vorbehalten.

Bei abweichenden Angaben gelten die des Gerätetypenschilds.

Nennspannung/ 230V\~ / 50 - 60 Hz

Frequenz

Eigenverbrauch max. 4 VA

Kontaktmaterial potentialfreier Umschaltkontakt

Schaltkontakt AgCdO

Schaltleistung 10 A/250 V\~, cos = 1 φ

2 A/ 250 V\~, cos ⊕0,6

Zeitbasis Quarz

Ganggenauigkeit ≤ ±1 Sek./Tag bei 20 °C

Kürzeste Schaltzeit 1 Minute

Schaltgenauigkeit sekundengenau

Speicherplätze 42 bei RAMSES 366/1 top/

RAMSES 366/2 top

LCD-Anzeigen für Uhrzeit, Wochentag, Ferienprogramm und Schaltzustand

LED-Anzeigen für den aktiven Betriebszustand des Reglers und für den Relaiszustand 10 Jahre über Lithium-Batterie (20 °C)

Zulässige Umgebungs- temperatur -10 °C bis +50 °C

Gehäuse-/Isolations- hochtemperaturbeständige, material selbsterlöschende Thermoplaste

Max. Anschluss-querschnitt 4 mm²

Schutzklasse II nach EN 60730-1 im Einbau

Ausgangsspannung Schutzkleinspannung am Fühler 5 V

Schutzart IP 20 nach EN 60 529

2.0 Betriebsvorbereitungen

2.1 Sicherheitshinweise

Der Anschluss und die Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.

Nationale Vorschriften und die jeweils gültigen Sicherheitsbestimmungen beachten.

Ungeachtet aufwendiger Schutzmaßnahmen können außergewöhnliche starke elektromagnetische Felder zur Störung der mikroprozessorgesteuerten Schaltuhr führen. Wir empfehlen deshalb, vor der Installation folgende Punkte zu beachten:

• Induktive Verbraucher durch RC-Filter entstören
• Getrennte Leitung für die Betriebsspannungsversorgung verwenden
• Gerät nicht in unmittelbare Nähe von Störquellen, wie z. B. Trafo, Schütz, PC und Fernsehgeräte etc. montieren.
• Vor der Wiederinbetriebnahme nach einer Störung ein Reset durchführen.

2.2 Hinweise zur Installation des Reglers

Montage

Um störende Vibrationen und hohe Umgebungstemperaturen zu vermeiden, den Uhrenthermostat im untersten Feld einer Schaltanlage oder am Ende einer Schaltgerätereihe montieren. Halten Sie Abstand zu Leistungsgeräten ein.

Anschlüsse

Die Steuerleitungen der Fernfühler dürfen nicht gemeinsam mit 230/380 V-Leitungen verlegt werden. Die Steuerleitungen dürfen max. 50 m lang sein.

Anschlussbelegung

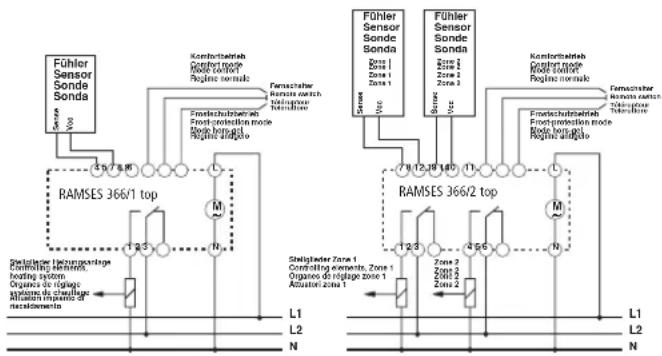

Informationen zur Anschlussbelegung der Geräteserie RAMSES 366 top zu den Fernfühlern und Telefonschaltern finden Sie auf der Ausklappseite am Ende der Bedienungsanleitung.

Schutzdeckel

Für Temperatur- und Zeiteinstellungen (Kap. 3 ff.) den transparenten Schutzdeckel abnehmen. Drücken Sie hierzu den Deckel am unteren Rand leicht nach oben.

2.3 Hinweise zur Installation des Fernfühlers

An die Uhrenthermostate RAMSES 366/1top bzw. RAMSES 366/2 top können verschiedene Typen von Fernfühlern angeschlossen werden.

Fühlertypen

(1) Nicht regelbare Fühler

(2) Regelbare Fühler mit einem Einstellbereich von ±3 °C

(3) Regelbarer Fühler wie (2), jedoch mit einer "Party-Taste". Ein Tastendruck erhöht für eine Stunde die Temperatur um 3 °C.

(4) Regelbarer Fühler wie (2). Zusätzlich lässt sich jedoch eine Temperatur-Absenkung einstellen, die bei Hochtarif wirksam wird.

Hinweis: Fühler (3) und (4) erhalten Sie auf Anfrage.

Montage

Die Fernfühler möglichst an einer Innenwand ca. 1,5 m über dem Boden installieren. Fühlerstandorte mit direkter Einwirkung von Wärmestrahlung (Sonne, Heizkörper, Kamine, Maschinen usw.) oder Zugluft meiden.

3.0 Betriebszustände, Steuerungsarten

3.1 Betriebszustände

Nachfolgende Betriebszustände können manuell, automatisch oder über das Telefon eingestellt werden.

- Komfortbetrieb () (normale Zimmertemperatur)

Temperaturvorgabe erfolgt am Drehknopf (☀️)

Anzeige: Die gelbe LED (15 Zone 1 / 24 Zone 2) leuchtet.

Das Display zeigt HEIZEN.

- Absenkbetrieb (C): (abgesenkte Temperatur)

Temperaturvorgabe erfolgt am Drehknopf (C:

Anzeige: Die gelbe LED leuchtet (16 Zone 1 / 23 Zone 2).

Das Display zeigt ABSENKEN.

- Frostschutzbetrieb (✗) (z. B. wenn die Heizungsanlage eines Betriebs während arbeitsfreier Tage zurückgefahren wird):

Temperaturvorgabe ca. 6,5 °C festeingestellt.

Anzeige: Die grüne LED (18 Zone 1 / 21 Zone 2) leuchtet.

3.2 Umschalten von Automatik in Handbetrieb und zurück

Durch sukzessives Drücken der Taste (19 Zone 1/20 Zone 2) lassen sich die Betriebszustände manuell durchschalten. (s. Tabelle Kapitel 3.3).

Die zugehörige LED (Symbol) kennzeichnet die aktive Einstellung.

3.3 Steuerungsarten

A. Automatik (auto)

Automatische Umschaltung zwischen Komfortbetrieb und Absenkbetrieb.

Das gespeicherte Programm der Uhr bestimmt den Ablauf des Heizprogramms.

Automatikbetrieb

Anzeige Display	Eingestelltes Zeit- das Heizprogramm	Gerät regelt auf Komfortemperatur	Gerät regelt auf Absenktemperatur	Gerät regelt auf Frostschutz 6,5 °C	Relais ist Ein	Zone 1	Zone 2 RAMSES 366/2 top
	Auto			Power	Offener Fern- bzw. Telefonkontakt
HEIZEN					789	121314
ABSENKEN					789	121314
					Geschlossener Fern- bzw. Telefonkontakt
					789	121314
					789	121314

3.3Steuerungsarten

B.Handbedienung

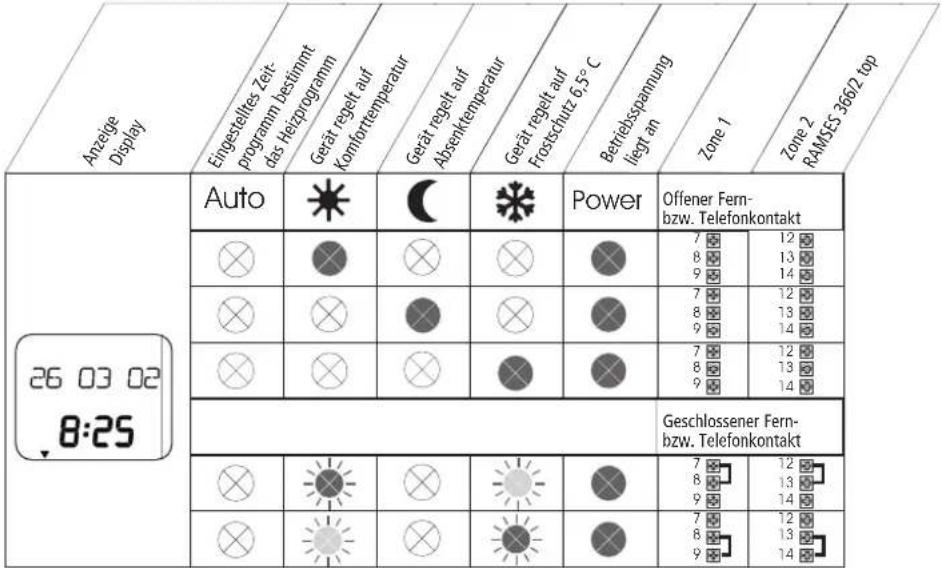

Die permanenten Betriebszustände für die Temperaturregelung sind über Taste (Zone 1/16 / Zone 2/23) anwählbar.

Hand-/Dauerbetrieb

LED leuchtet

LED aus

LED blinkt

C2

3.3 Steuerungsarten

C. Fernbedienung

Mit den Uhrenthermostaten lassen sich die Betriebszustände Komfort- und Frostschutzbetrieb über das Telefon ein- bzw. ausschalten. Es stehen hierzu die Anschlussmöglichkeiten für zwei externe bzw. für Telefonfernkontakte zur Verfügung.

● Fernbedienen des Komfortbetriebs
RAMSES 366/1 top (RAMSES 366/2 top):
Verbinden Sie die Anschlussklemmen 7 (12) und 8 (13).
● Fernbedienen des Frostschutzbetriebs
RAMSES 366/1 top (RAMSES 366/2 top):
Verbinden Sie die Anschlussklemmen 8 (13) und 9 (14).

Was geschieht, wenn beide externe Kontakte gleichzeitig geschlossen sind?

Das Komfortprogramm hat Vorrang vor dem Frostschutzbetrieb.

Wann blinkt die LED?

Wenn die Anschlüsse siehe 1) und 2) durch einen externen Kontakt geschlossen worden sind und damit die Dauer Komfort- oder Dauer Frostschutzfunktion aktiviert haben.

3.4 Prioritätsfolge der Betriebszustände

(1) Fernbedienung "Komfortbetrieb"
(Voraussetzung: Telefonfernschalter ist an den Anschlussklemmen 7 (12) und 8 (13) angeschlossen)
(2) Fernbedienung "Frostschutzbetrieb"
(Voraussetzung: Telefonfernschalter ist an den Anschlussklemmen 8 (13) und 9 (14) angeschlossen)
(3) Handbedienung über Taste (19/20)
(4) Automatik über individuelles Zeitprogramm

3.5 Verhalten nach Stromausfall/Stromwiederkehr

Relaisverhalten nach Netzspannungsausfall

Wenn die Netzspannung ausfällt, gehen die Relais in Ruhelage.

Das gespeicherte Programm bleibt für die Dauer für ca. 10 Jahren bei voller Gangreserve erhalten.

Programmrückschau

Die Schaltuhr macht nach einem Stromausfall oder nach einer Programmierung eine Programmrückschau bis um Mitternacht und stellt dann den richtigen Schaltzustand der Relais ein.

4.0 Temperatur einstellen

Die Komfort- und Absenktemperatur läßt sich kontinuierlich über einen zugehörigen Regler einstellen. Bei der Einstellung ist darauf zu achten, dass die Komforttemperatur stets größer ist als die Absenktemperatur.

– Die Komforttemperatur stellen Sie über den Regler (14) ein. Der Einstellbereich beträgt 6 °C bis 30 °C.
– Die Absenktemperatur stellen Sie über den Regler (17) ein. Der Einstellbereich beträgt 6 °C bis 26 °C.
Zum Verändern des Reglers verwenden Sie einen geeigneten Schraubendreher. Die Pfeilspitze muss auf den gewünschten Temperaturwert weisen. (Skalierung in Abständen von ca. 2 Grad).

5.0 Schaltuhr einstellen

5.1 Hinweise zur Bedienung

Auswählen der Programmart:

Taste Menu drücken

z. B. Auto (Automatikbetrieb, das gespeicherte Programm bestimmt den Zeitpunkt der Heiz- und Absenkphase der Heizzone)

Prog (programmieren)

(Uhrzeit einstellen/verändern)

Man (Handschaltung oder Ferienprogramm)

Einstellen oder verändern der eingestellten Werte:

Drücken Sie die Tasten + oder -.

Entscheidung Nein, weiter:

Drücken Sie die Taste -.

Bestätigen der Programmierung:

Drücken Sie die Taste ok.

Schnellvorlauf

Wird für die Einstellung der Uhrzeit oder die Programmierung eine der Tasten + oder – länger als 2 Sek. festgehalten, erfolgt ein Schnellvorlauf.

Automatischer Rücksprung

Wird im Abfrage- oder Programmiermodus für längere Zeit keine Taste bedient, so springt die Anzeige selbsttätig nach ca. 40 Sek. in den Automatikbetrieb zurück. Das Gerät nimmt danach den vom Programm vorgegebenen Schaltzustand an.

Info zur Auslieferung:

Die Schaltuhr wird im sog. Schlafmodus ausgeliefert. Mit dem Aktivieren der Schaltuhr können Sie aus 6 möglichen landessprachlichen Anzeigen der Uhr auswählen.

5.2 Erstinbetriebnahme

1. Aktivieren ohne Betriebsspannung:

1. Drücken Sie kurz Taste Menu.
2. Wählen Sie mit der Taste + oder— Ihre Landessprache aus.
3. Speichern Sie mit Taste ok.

2. Aktivieren mit Betriebsspannung:

Wenn die Schaltuhr bereits mit der aktuellen Uhrzeit, dem Wochentag und dem Umschaltgesetz für die Sommer-/Winterzeit vorprogrammiert ist, erscheint nach Anlegen der Betriebsspannung die Landessprache.

1. Wählen Sie mit den Tasten + oder- aus 6 möglichen landessprachlichen Anzeigen der Uhr aus.
2. Speichern Sie Ihre Auswahl durch Drücken der Taste ok.

3. Wenn die Uhr nicht vorprogrammiert ist:

1. Wählen Sie zuerst mit den Tasten + und – Ihre gewünschte Landessprache aus.
2. Stellen Sie dann mit den Tasten + und – das aktuelle Jahr, das Datum und die Uhrzeit ein.
3. Speichern Sie die einzelnen Einstellungen durch Drücken der Taste ok.
   In der Anzeige des Displays erscheint die aktuelle Uhrzeit.

Sie können nun mit der Programmierung beginnen.

Mit der Taste Menu kommen Sie in die Programmier- und Abfrageprogramme. Durch Textanzeige in Ihrer Landessprache werden Sie aufgefordert, eine Entscheidung zu treffen.

5.3 RESET (nur im Notfall)

Sollten Sie einen RESET der Schaltuhr durchführen, so werden alle individuell eingegebenen Daten im EEPROM gespeichert und stehen erneut zur Verfügung. Die Schaltuhr meldet sich in der zuletzt gewählten Landessprache und mit dem zuletzt gewählten Sommer-/ Winterumschaltgesetz wieder.

1. Drücken Sie die Taste RES ca. 1 Sek.
2. Wählen Sie zuerst mit den Tasten + und – Ihre gewünschte Landessprache aus.
3. Stellen Sie dann mit den Tasten + und – das aktuelle Jahr, das Datum und die Uhrzeit ein.
4. Speichern Sie die einzelne Einstellung durch Drücken der Taste ok.

6.0 Programmieren der Schaltzeiten

Wochentagsblockbildung

Info: Gleiche Umschaltzeiten, die an mehreren Tagen der Woche wirken, belegen lediglich einen Speicherplatz.

Priorität

Bei Programmierung einer EIN- und AUS-Schaltzeit, z. B. 9 Uhr, hat immer eine Ausschaltung um 9 Uhr Priorität.

Programmierbeispiel:

In einer Sporthalle soll:

a) Montag bis Freitag um 6.30 Uhr die Heizung einschalten.
b) Montag bis Donnerstag um 16 Uhr die Temperatur absenken.
c) Freitag aber bereits um 12.30 Uhr die Temperatur absenken.

Schritt a):

Von Montag bis Freitag um 6.30 Uhr die Heizung einschalten.

1. Wählen Sie mit der Taste Menu die Anzeige Programm.

2. Bestätigen Sie mit Taste ok.

3. Wählen Sie mit Taste + oder -, die Anzeige NEU.
4. Bestätigen Sie mit Taste ok.

Nur bei Gerät für 2 Heizzonen Typ RAMSES 366/2 top möglich

A. Wählen Sie mit + oder - den Heizkreis C1 oder C2.
B. Bestätigen Sie mit Taste ok.

EIN/AUS

1. Wählen Sie mit + oder - die Anzeige EIN.
2. Bestätigen Sie mit Taste ok.

Uhrzeit einstellen:

1. Stellen Sie mit Taste + oder - die Anzeige 6 Uhr ein.
2. Bestätigen Sie mit ok.
3. Stellen Sie mit Taste + oder – die Anzeige 30 Minuten ein.
4. Bestätigen Sie mit ok.

Wochentage einstellen:

1. Wählen Sie mit Taste + oder - den MONTAG.
2. Bestätigen Sie mit ok.
3. Bestätigen Sie die Anzeige KOPIEREN mit ok.
4. Wählen Sie mit Taste+ oder – die Anzeige dazu DIENSTAG.
5. Bestätigen Sie mit ok.
6. Wählen Sie mit Taste+ oder - dazu MITTWOCH.
7. Bestätigen Sie mit ok.
8. Wählen Sie mit Taste+ oder - dazu DONNERSTAG.
9. Bestätigen Sie mit ok.
10. Wählen Sie mit Taste+ oder - dazu FREITAG.
11. Bestätigen Sie mit ok.
12. Wählen Sie mit der Taste + die Anzeige SPEICHER.
13. Bestätigen Sie mit ok.

Schritt b):

Die Heizung soll von Montag bis Donnerstag um 16 Uhr die Temperatur absenken.

1. Wählen Sie mit Taste + oder - , die Anzeige NEU.
2. Bestätigen Sie mit Taste ok.

Nur bei Gerät für 2 Heizzonen Typ RAMSES 366/2 top möglich.

A. Wählen Sie mit + oder - den Heizkrreis C1 oder C2.
B. Bestätigen Sie mit Taste ok.

EIN/AUS

1. Wählen Sie mit + oder - die Anzeige AUS.
2. Bestätigen Sie mit Taste ok.

Uhrzeit einstellen:

1. Stellen Sie mit Taste + oder – die Anzeige 16 Uhr ein.
2. Bestätigen Sie mit ok.
3. Stellen Sie mit Taste + oder – die Anzeige 00 Minuten ein.
4. Bestätigen Sie mit ok.

Wochentage einstellen:

1. Wählen Sie mit Taste + oder - den MONTAG.
2. Bestätigen Sie mit ok.
3. Bestätigen Sie die Anzeige KOPIEREN mit ok.
4. Wählen Sie mit Taste+ oder – die Anzeige dazu DIENSTAG.
5. Bestätigen Sie mit ok.
6. Wählen Sie mit Taste+ oder - dazu MITTWOCH.
7. Bestätigen Sie mit ok.
8. Wählen Sie mit Taste+ oder - dazu DONNERSTAG.
9. Bestätigen Sie mit ok.
10. Wählen Sie mit der Taste + die Anzeige SPEICHER.
11. Bestätigen Sie mit ok.

Schritt c):

Freitag um 12.30 Uhr Temperatur absenken:

1. Wählen Sie mit + oder - die Anzeige Neu.
2. Bestätigen Sie mit Taste ok.
3. Wählen Sie mit + oder – die Anzeige AUS.
4. Bestätigen Sie mit Taste ok.

Uhrzeit einstellen:

1. Stellen Sie mit Taste + oder – die Anzeige 12 Uhr ein.
2. Bestätigen Sie mit ok.
3. Stellen Sie mit Taste + oder – die Anzeige 30 Minuten ein.
4. Bestätigen Sie mit ok.
5. Wählen Sie mit Taste+ oder - FREITAG.
6. Bestätigen Sie mit ok.
7. Wählen Sie mit der Taste + die Anzeige SPEICHER.
8. Bestätigen Sie mit ok.

Programmübersicht im Display (nur im Automatikbbetrieb möglich)

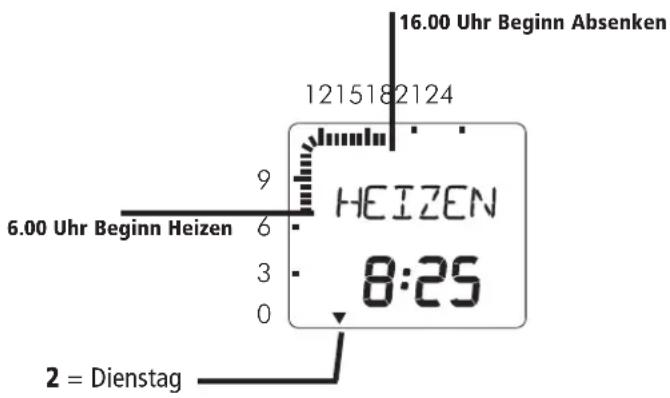

Im Display der Uhr sehen Sie eine Übersicht des festgelegten Programmes für den angezeigten Wochentag.

Beispiel:

6.1 Programm abfragen

1. Wählen Sie mit der Taste Menu die Anzeige PROGRAMM.
2. Bestätigen Sie mit Taste ok.
3. Wählen Sie mit + oder - die Anzeige ABFRAGEN.
4. Bestätigen Sie mit Taste ok.
   Wahl zw. C1 und C2 möglich.

Nur bei Gerät für 2 Heizzonen RAMSES 366/2 top möglich. A. Wählen Sie dann mit + oder – die Anzeige den Heizkreis C1 oder C2. B. Bestätigen Sie mit Taste ok.

1. Wählen Sie mit + oder – den Tag, an dem Sie die Abfrage beginnen möchten.
2. Bestätigen Sie mit Taste ok.
3. Drücken Sie ggf. mehrfach die Taste ok, um das gespeicherte Programm anzeigen zu lassen.

Zurück zum Automatikprogramm:

1. Wählen Sie mit der Taste Menu die Anzeige Auto.

6.2 Programm ändern

1. Wählen Sie mit der Taste Menu die Anzeige PROGRAMM.
2. Bestätigen Sie mit Taste ok.
3. Wählen Sie mit + oder – die Anzeige AENDERN.

Nur bei Gerät für 2 Heizzonen RAMSES 366/2 top möglich.

A. Wählen Sie dann mit + oder – die Anzeige den Heizkreis C1 oder C2. B. Bestätigen Sie mit Taste ok.

1. Wählen Sie mit + oder - z. B. den zu ändernden Tag.
2. Bestätigen Sie mit Taste ok.
3. Wählen Sie die zu ändernde Schaltzeit aus.
4. Ändern Sie mit + oder - z. B. EIN oder AUS.
5. Bestätigen Sie mit Taste ok.

6. Ändern Sie mit + oder – die UHRZEIT.

7. Bestätigen Sie mit Taste ok.

8. Ändern Sie mit + oder – den TAG.
9. Bestätigen Sie mit Taste ok.

6.3 Programm löschen

1. Wählen Sie mit der Taste Menu die Anzeige PROGRAMM.
2. Bestätigen Sie mit Taste ok.
3. Wählen Sie mit + oder – die Anzeige LOESCHEN.
4. Bestätigen Sie mit Taste ok.

Wählen Sie mit + oder -, ob nur eine einzelne oder alle Schaltzeiten gemeinsam gelöscht werden sollen.

1. Bestätigen Sie mit Taste ok.
2. Wählen Sie mit + oder – die zu löscheende Schaltzeit.
3. Bestätigen Sie die Anzeige LOESCHEN mit Taste ok.

Zurück ins Automatikprogramm:

1. Drücken Sie die Taste Menu, bis in der Anzeige AUTO erscheint.

7.0 Handschaltung mit den Tasten

Jede Heizzone kann manuell ein- oder ausgeschaltet werden. Eine Handschaltung wird durch den nächstfolgenden Schaltbefehl wieder aufgehoben.

Gerät mit nur einer Heizzone: RAMSES 366/1 top

Drücken Sie gleichzeitig beide Tasten + und – für ca. 1 Sek.

Gerät mit zwei Heizzonen: RAMSES 366/2 top Heizzone 2:

Drücken Sie beide Tasten + und ok für ca. 1 Sek.

7.1 Handschaltung über das Menü

1. Wählen Sie mit der Taste Menu die Anzeige MANUELL.
2. Bestätigen Sie mit Taste ok.

Nur bei Gerät für 2 Heizzonen RAMSES 366/2 top möglich. Wählen Sie mit + oder – den Heizkreis C1 oder C2. Bestätigen Sie mit Taste ok.

1. Wählen Sie mit + oder – die Anzeige HAND EIN oder HAND AUS.
2. Bestätigen Sie mit Taste ok. In der Anzeige folgt HEIZEN bzw. ABSENKEN.

7.2 Ferienprogramm aktivieren/abbrechen

Wirkung:

Das Ferienprogramm der Uhrenthermostate ermöglicht eine Unterbrechung der programmierten Temperatursteuerung.

Um das Ferienprogramm zu aktivieren, muss jeweils für Start und Ende des Ferienprogamms das Datum und das Jahr festgelegt werden.

Während dieser Unterbrechung werden alle Heizzonen auf Absenkbetrieb geschaltet (Anzeige FERIEN).

Kennung:

Für die Dauer eines Ferienprogrammes erscheint in der Anzeige FERIEN, die Heizzone C1 (C2 nur bei RAMSES 366/ 2 top) sowie das Symbol 📋.

Ferienprogramm aktivieren

1. Wählen Sie mit der Taste Menu die Anzeige MANUELL.
2. Bestätigen Sie mit Taste ok.

Nur bei Gerät für 2 Heizzonen RAMSES 366/2 top möglich. Wählen Sie dann mit + oder – den Heizkreis C1 oder C2. Bestätigen Sie mit Taste ok.

1. Wählen Sie mit + oder – die Anzeige FERIEN.
2. Bestätigen Sie mit Taste ok.

Anfang Ferienprogramm:

1. Stellen Sie mit + oder - den Beginn (Jahr) ein.
2. Bestätigen Sie mit Taste ok.
3. Stellen Sie mit + oder - den Beginn (Monat/Tag) ein.
4. Bestätigen Sie mit Taste ok.

Ende Ferienprogramm:

1. Stellen Sie mit + oder - den Beginn (Jahr) ein.
2. Bestätigen Sie mit Taste ok.
3. Stellen Sie mit + oder – den Beginn (Monat/Tag) ein.
4. Bestätigen Sie mit Taste ok.

Aktiviertes Ferienprogramm abbrechen:

1. Wählen Sie mit Taste Menu die Anzeige MANUELL.
2. Speichern Sie mit Taste ok.

Nur bei Gerät für 2 Heizzonen RAMSES 366/2 top möglich. Wählen Sie dann mit + oder – den Heizkreis C1 oder C2. Bestätigen Sie mit Taste ok.

1. Wählen Sie mit Taste + die Anzeige FERIEN.
2. Bestätigen Sie mit Taste ok.
3. Wählen Sie mit Taste + die Anzeige LOESCHEN.
4. Bestätigen Sie mit Taste ok.

Die Anzeige FERIEN und das Symbol 📋 erlöschen sofort nach dem Rücksetzen.

Wird ein Ferienprogramm abgebrochen, erfolgt eine Programmrückschau. Dies bewirkt, dass die Schaltuhr das gespeicherte Programm überprüft und dann den richtigen Schaltzustand herstellt.

7.3 PIN-Codierung

Mit einer 4-stelligen Code-Nummer kann das Gerät vor unbefugter Nutzung gesperrt werden.

1. Wählen Sie mit der Taste Menu die Anzeige MAN.
2. Bestätigen Sie 2 x mit der Taste ok.
3. Wählen Sie mit der Taste + das Untermenü PIN.
4. Bestätigen Sie mit der Taste ok. Es erscheint OHNE PIN.

Auswahl MIT PIN (neuen PIN eingeben)

1. Wählen Sie mit der Taste + oder - MIT PIN.
2. Bestätigen Sie mit der Taste ok.
3. Notieren Sie sich eine beliebige 4-stellige Zahl.
4. Wählen Sie mit der Taste + oder – die erste Ziffer des 4-stell. Codes.
5. Bestätigen Sie die eingegebene Ziffer mit ok.
6. Wählen Sie die weiteren Ziffern wie beschrieben mit der Taste + oder -.
7. Bestätigen Sie jeweils mit der Taste ok. Es erscheint ENDE.
8. Mit Taste ok gelangen Sie in den Automatik-Modus zurück.

90 Sekunden nach dem letzten Tastendruck wird die Tastatursperre aktiv, d. h. es erscheint PIN. Nur wenn der richtige PIN-Code eingegeben wurde, ist eine Bedienung wieder möglich.

8.0 Anschlussbild für Fernfühler

Theben AG

Hohenbergstr. 32

72401 Haigerloch

Tel. [phone]

Fax [phone]

Service

Tel. [phone]
