Tweet 50cc - Scooter PEUGEOT - Kostenlose Bedienungsanleitung

Produkttyp	Roller
Marke & Modell	Peugeot Tweet 50cc
Abmessungen (L x B x H)	2000 x 690 x 1125 mm
Radstand	1330 mm
Gewicht fahrbereit	100 kg
Zulässiges Gesamtgewicht	250 kg
Motor	Einzylinder 4-Takt, 50 cc, Luftkühlung, Katalysator
Kraftstofftank	5,7 Liter, bleifreies Benzin
Motoröl	0,7 Liter SAE 5W40 Synthetiköl API SL/SJ
Getriebeöl	0,18 Liter SAE 80W90 API GL4
Reifengröße vorne	90/80-16 51N
Reifengröße hinten	90/80-16 51N
Reifendruck (vorne/hinten)	1,75 bar / 2,25 bar
Batterie	12V - 4 Ah (wartungsfrei)
Zündkerze	NGK CR6HSA
Sicherungen	Hauptsicherung 15A, Nachkontakt 5A
Beleuchtung	Scheinwerfer 12V 35/35W, Standlicht 5W, Blinker 10W, Rück-/Bremslicht 5/21W
Höchstgeschwindigkeit	45 km/h (Version gedrosselt 25 km/h)
Startertyp	Elektro- und Kickstarter
Besondere Merkmale	Seitenständerschalter, Not-Aus-Schalter, Multifunktionsanzeige, Sitzbanköffner

Häufig gestellte Fragen - Tweet 50cc PEUGEOT

Wie starte ich den Motor des Peugeot Tweet 50cc?

Stellen Sie den Roller auf den Mittelständer. Zündschlüssel auf 'ON' drehen, Not-Aus-Schalter auf Startposition, Bremshebel ziehen und Starterknopf drücken. Maximal 10 Sekunden. Alternativ Kickstarter nutzen.

Welches Motoröl wird für den Peugeot Tweet 50cc empfohlen?

Empfohlen wird SAE 5W40 Synthetiköl nach API SL/SJ. Die Füllmenge beträgt 0,7 Liter.

Wie überprüfe ich den Motorölstand?

Fahrzeug auf Mittelständer auf ebener Fläche stellen. Ölverschlussdeckel abschrauben, abwischen, wieder einschrauben und nach Herausziehen des Messstabs prüfen. Der Stand muss zwischen Min und Max liegen.

Welchen Reifendruck benötigt der Peugeot Tweet 50cc?

Vorderreifen: 1,75 bar, Hinterreifen: 2,25 bar. Bei kalten Reifen prüfen.

Wie lade ich die Batterie des Peugeot Tweet 50cc?

Nur an gut belüfteten Orten laden. Ladegerät mit 1/10 der Batteriekapazität (0,4A) verwenden. Vorher Zündung ausschalten. Kontakt mit Schwefelsäure vermeiden.

Was tun, wenn eine Sicherung durchbrennt?

Zündung ausschalten, Sicherungskasten im Batteriefach öffnen. Defekte Sicherung durch eine mit gleicher Ampèrezahl ersetzen. Häufiges Durchbrennen deutet auf Kurzschluss hin – Vertragshändler aufsuchen.

Wie stelle ich die Scheinwerfer richtig ein?

Halteschraube (1) lösen, Scheinwerfer von Hand ausrichten, danach Schraube wieder festziehen.

Welche Zündkerze ist für den Peugeot Tweet 50cc vorgeschrieben?

NGK CR6HSA (für 50cc Versionen).

Wie öffne ich die Sitzbank?

Mit dem Zündschlüssel in Position 'D' drehen (Sitzbanköffner). Alternativ über die Lichthupe, falls modellabhängig.

Was ist beim Einfahren des Motors zu beachten?

Erste 500 km mit höchstens 80% der Höchstgeschwindigkeit fahren, danach schrittweise steigern. Motor nicht zu stark beladen.

BEDIENUNGSANLEITUNG Tweet 50cc PEUGEOT

Sicherheitshinweise....1

Technische Daten 2

Einzusetzende Produkte....2

Informationen zur Anleitung ....3

Beschreibung des Fahrzeugs....4

Instrumente....5

Funktionen der Anzeige....6

Bedienelemente....6

Zündschlossfunktionen....7

Ausstattungselemente....7

Seitenständerschalter ....7

Kontrollen vor der Benutzung....7

Überprüfung vor Fahrtantritt ....7

Hinweise zur Inbetriebnahme und zum Fahren......8

Warnhinweis 8

Einschalten des Motors 8

Fahren 8

Treibstoff - Sparsames Fahren 8

Einfahren des Motors....8

Abschalten des Motors und Parken......9

Kontrolle der Flüssigkeitsstände....9

Reifen 9

Batterie....10

Laden der Batterie 10

Sicherungen 10

Wechsel der Leuchtmittel....10

Einstellung der Scheinwerfer....11

HINWEISE

Sie haben ein Fahrzeug von Peugeot erworben.

Wir freuen uns über Ihre Wahl und bedanken uns für Ihr Vertrauen.

Bitte lesen Sie diese Anleitung vor der ersten Benutzung Ihres Fahrzeugs gründlich durch.

Bewahren Sie diese Bedienungsanleitung stets im Staufach des Fahrzeugs auf. Neben Anweisungen zur Verwendung, Kontrolle und Wartung des Fahrzeugs enthält sie ebenfalls wichtige Sicherheitshinweise zum Schutz des Fahrzeugführers sowie Dritter vor Unfällen.

In der Anleitung finden Sie zahlreiche Hinweise, um das Fahrzeug in perfektem Betriebszustand zu halten.

Ihr Vertragshändler verfügt über genaueste Kenntnisse des Fahrzeugs, über die Original-Ersatzteile und das passende Werkzeug. Dadurch kann er Sie besonders gut beraten und Ihr Fahrzeug gemäß dem vorgesehen Wartungsplan unter optimalen Bedingungen warten, damit Sie immer hohen Fahrspaß bei maximaler Sicherheit genießen können.

SICHERHEITSHINWEISE

Unerfahrene Zweiradfahrer sollten sich vor der Teilnahme am Straßenverkehr unbedingt genauestens mit ihrem Fahrzeug vertraut machen. Es wird daher ausdrücklich davon abgeraten, das Fahrzeug an Personen ohne Erfahrung mit Krafträdern zu verleihen.

Nach der Verkehrsordnung ist gemäß der geltenden Gesetzgebung zum Führen eines Kraftrads je nach Hubraum ein Führerschein oder eine spezifische Fahrausbildung bei einem Fachanbieter erforderlich.

Der Fahrzeugführer und der Beifahrer sind zum Tragen eines zugelassenen Helms verpflichtet. Es wird empfohlen, Schutzhandschuhe und Schutzbrille anzulegen und helle oder reflektierende Kleidung zu tragen, die für das Führen eines Kraftrads geeignet ist.

Die geltende Gesetzgebung verbietet in einigen Ländern den Transport eines Mitfahrers, andere Länder schreiben den Nutzern von Motor-Krafträdern eine Haftpflichtversicherung zum Schutz für Dritte und

Mitfahrer vor, die im Falle eines Unfalls bei Schäden eintritt.

Fahren in alkoholisiertem Zustand oder unter Einfluss von Betäubungsmitteln oder bestimmten Medikamenten ist strafbar und gefährdet die Sicherheit des Fahrers und anderer Personen.

Überhöhte Geschwindigkeit istein entscheidender Faktor bei zahlreichen Unfällen. Die Verkehrszeichen sind zu beachten und die Geschwindigkeit an die Wetterbedingungen anzupassen.

Zugelassene Gepäckträger und Koffer stehen als Option zur Verfügung. (modellabhängig). Die Montagehinweise sind einzuhalten und das zulässige Transportgewicht beträgt je nach Ausstattung 3 bis 5 kg.

Der Motor und die Auspuffteile können sehr hohe Temperaturen erreichen, folglich muss bei dem Parken des Fahrzeugs ein Kontakt mit brennbaren Materialien oder mit Körperteilen vermieden werden, da ansonsten ein Brand verursacht werden oder Verbrennungen entstehen könnten.

Der Einbau von nicht durch den Hersteller zugelassenen Teilen, der eine Änderung der technischen Daten oder der Leistungen des Fahrzeugs nach sich zieht, ist nicht gestattet.

Änderungen führen zu einem Verlust der Garantie und das Fahrzeug entspricht nicht mehr den legalen Zulassungsrichtlinien.

Die durch die Richtlinie 97/24/CE verlangten Fahrzeugdaten befinden sich auf dem Kontrollschild auf dem Fahrzeug. Dies ist eine Maßnahme gegen die Manipulation von Kleinkrafträdern und leichten Motorrädern.

TECHNISCHE DATEN

Typencode
LW1AAA	4-Taktmotor. 50 cc. Luftkühlung. 45 km/h Version
LW1BAA	4-Taktmotor. 50 cc. Luftkühlung. 25 km/h Version
LW2AAA	4-Taktmotor. 125 cc. Luftkühlung
LW2BAA	4-Taktmotor. 151 cc. Luftkühlung
Abmaße in mm
Länge 2000
Breite 690
Höhe 1125
Radstand 1330
Gewicht in kg
In fahrbereitem Zustand		50 cc 1	00
		125 cc 151 cc	109
Zulässiges Maximum. Gesamtgewicht des Fahrzeugs mit Fahrer, Beifahrer, Zubehör und Gepäck		50 cc 2	50
		125 cc 151 cc	260
Fassungsvermögen in Liter
Motoröl		50 cc 0	7
		125 cc 151 cc	0.95
Getriebeöl 0.18
Kraftstofftank Bleifreies Benzin		5.7
Motor
Typ		Einzylinder 4-Takt Luftkühlung mit Katalysator

Hubraum in cc 50/125/151
Reifengrößen
Vorne 90/80-16
Tragfähigkeitsindex und Geschwindigkeitsindex		51N
Hinten		50 cc 90/80-16
		125 cc 151 cc	110/70-16
Tragfähigkeitsindex und Geschwindigkeitsindex		50 cc 51N
		125 cc 151 cc	52P
Druck in bar
Vorne 1.75
Hinten 2.25
Beleuchtung
Scheinwerferleuchte 12V - 35		/35W
Standlichtleuchte		12V - 5W
Blinkerleuchten		12V - 10W (2)12V - 2.3W (8)
Rücklicht/Bremslicht		12V - 5/21W
Glühlampe der Kennzeichenbeleuchtung		12V - 5W
Zündkerze entstört
LW1AAA	NGK CR6HSA
LW1BAA	NGK CR6HSA
LW2AAA	NGK CR7HSA
LW2BAA	NGK CR7HSA

Batterie
50 cc	12V - 4Ah
125 cc151 cc	12V - 6Ah
EINZUSETZENDE PRODUKTE
Getriebeöl
SAE 80W90 API GL4
Bremsflüssigkeit
DOT 4
Motoröl
50 cc SAE 5W40 Synthetiköl API SL/SJ
125 cc151 cc	SAE 5W40 Synthetiköl API SL/SJ
	SAE 10W40 Halbsynthetisches Öl API SL/SJ
Batterie
Demineralisiertes Wasser

INFORMATIONEN ZUR ANLEITUNG

Die besonderen Hinweise werden durch folgende Symbole gekennzeichnet:

Recycling-Symbol

Wiederverwertbar.

Zeigt an, dass das Produkt oder seine Verpackung wiederverwertbar ist.

Reizend

Das Produkt übt eine Reizwirkung auf Haut, Augen und Atmungsorgane aus.

Berührung mit Haut und Kleidung vermeiden.

Handschuhe, Schutzbrille und angepasste Kleidung, z.B. Baumwollkittel, tragen. Dämpfe nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Entzündlich

Von offenen Flammen oder Wärmequellen (Grill, Heizgerät, Heizung, etc) fernhalten. Direkte Sonneneinwirkung vermeiden.

Ätzend

Lebendes Gewebe und auch viele Materialien werden bei Kontakt mit diesen Substanzen zerstört.

Berührung mit Haut und Kleidung vermeiden. Handschuhe, Schutzbrille und angepasste Kleidung, z.B. Baumwollkittel, tragen. Dämpfe nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Explosionsgefährlich

Stoß, Reibung, Funkenbildung und Hitzeeinwirkung vermeiden.

Umweltgefährlich

Das Produkt kann eine Schädigung des Ökosystems herbeiführen. Weder in den Hausmüll werfen noch über die Kanalisation

oder in die Natur entsorgen. Bringen Sie das Produkt am besten zu einem Wertstoffhof in Ihrer Nähe.

Giftig

Nach Einatmen, Verschlucken oder Aufnahme durch die Haut treten meist

Gesundheitsschäden erheblichen Ausmaßes

ein. Jeglichen Kontakt mit dem menschlichen Körper, einschließlich dem Einatmen der Dämpfe vermeiden. Bei Unwohlsein sofort einen Arzt aufsuchen.

Nicht in den Hausmüll werfen

Einer der Bestandteile des Produkts ist giftig und kann die Umwelt schädigen. Gebrauchtes Produkt nicht in den Müll werfen, sondern zum

Händler zurückbringen oder in einem dafür vorgesehenen Sammelbehälter entsorgen.

Sicherheit von Personen

Maßnahme, die die Sicherheit von Personen gefährden kann.

Teilweise oder völlige Nichtbeachtung dieser

Vorschriften kann die Sicherheit von Personen stark gefährden.

Wichtig

Maßnahme, die Schäden am Fahrzeug herbeiführen kann.

Zeigt an, welche spezifischen Vorgänge zur

Vermeidung von Beschädigungen am Fahrzeug durchzuführen sind.

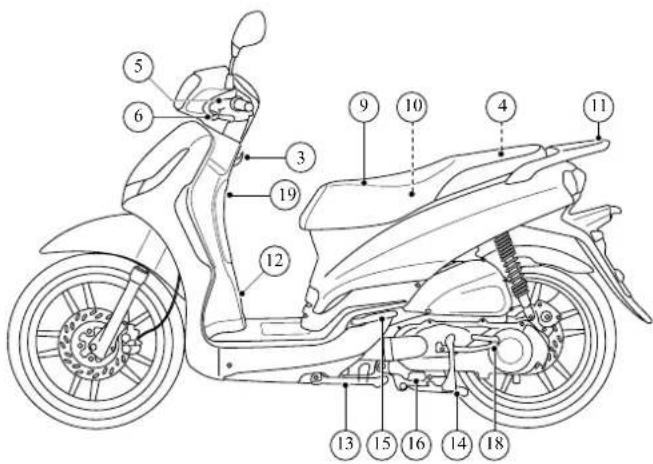

BESCHREIBUNG DES FAHRZEUGS

1. Cockpit
2. Zündschalter / Sitzbanköffner
3. Taschenhaken
4. Kraftstoffklappe
5. Bremsflüssigkeitsstand
6. Bremshebel
7. Gasgriff
8. Batterie / Sicherungen
9. Sitzbank
10. Staufach
11. Haltegriff
12. Typenschild / Rahmen-Kennzeichnung
13. Seitenständer
14. Mittelständer
15. Beifahrer-Fußstützen
16. Motornummer
17. Seitenständerschalter
18. Kickstarter
19. Staufach vorn
20. Motorölstand
21. Sicherungsetikett

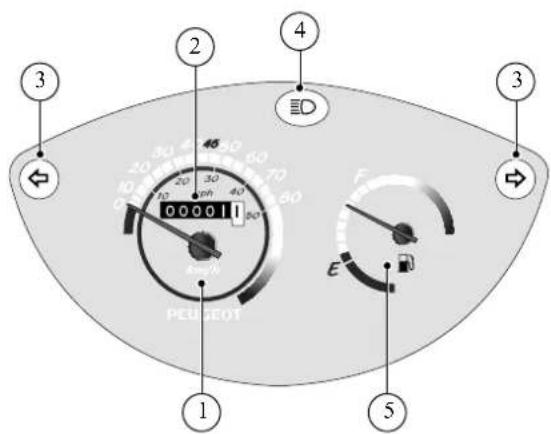

1. Geschwindigkeitszähler

Anzeige der Geschwindigkeit mit Doppelangabe Kilometer/Miles.

1. Gesamtkilometerzähler
2. Blinkkontrolle
3. Fernlicht-Kontrollleuchte
4. Kraftstoffstandgeber

125/151 cc

Das Cockpit initialisiert sich bei jedem Einschalten der Zündung.
1. Geschwindigkeitszähler
Anzeige der Geschwindigkeit mit Doppelangabe Kilometer/Miles.
Beim Einschalten der Zündung wandert der Zeiger einmal komplett über das Zifferblatt und kehrt dann auf Nullstellung zurück.
2. Kraftstoffstandgeber
3. Blinkkontrolle
Wenn eine Blinkerlampe ausfällt blinkt die andere Lampe schneller um dem Fahrer den Vorfall zu melden.
4. Fernlicht-Kontrollleuchte
5. Multifunktions-Anzeige
6. Steuertaste der Anzeige

FUNKTIONEN DER ANZEIGE

A. Gesamtkilometerzähler

Der Kilometerzähler zeigt und speichert die gesamte durch das Fahrzeug gefahrene Wegstrecke. Die gesamte Kilometerzahl des Fahrzeugs bleibt gespeichert, auch wenn die Batterie abgeklemmt wird.

B.Kurzstreckenzähler (TRIP)

Der Kurzstreckenzähler zeigt und speichert eine während einer gegebenen Zeitdauer gefahrene Wegstrecke.

Umstellen von Gesamtkilometerzähler auf Kurzstreckenzähler

- Das Umstellen vom Gesamtkilometerzähler zum Tageskilometerzähler und umgekehrt erfolgt nach dem Einschalten durch kurzes Drücken auf die Steuertaste. (MODE)

Nullstellen des Kurzstreckenzählers

Der Tageskilometerzähler wird von der Position TRIP aus auf Null zurückgestellt.

- Bei eingeschalteter Zündung erfolgt die Rückstellung des Kurzstreckenzählers durch kurzes Drücken der Steuertaste. (SET)

C.Uhrzeit-Einstellung

Die Uhr kann nur in der Position des

Gesamtkilometerzählers und bei abgeschaltetem Motor eingestellt werden.

• Zündung einschalten und die Uhr stellen.
• Die Steuertaste drücken (kurze Impulse) bis die Zahlen der Uhr blinken. (SET)
- Durch wiederholtes Drücken der Steuertaste die Stunden einstellen. (MODE)

Durch ein kurzes Drücken der Steuertaste blinkt die erste Minutenzahl. (SET)

- Durch wiederholtes Drücken der Steuertaste die Minuten einstellen. (MODE)

Durch ein kurzes Drücken der Steuertaste blinkt die zweite Minutenzahl. (SET)

- Durch wiederholtes Drücken der Steuertaste die Minuten einstellen. (MODE)

Durch Drücken der Steuertaste wird der Wert bestätigt. (SET)

- Durch wiederholtes Drücken der Steuertaste die Minuten einstellen. (MODE) - Durch ein kurzes Drücken der Steuertaste blinkt die zweite Minutenzahl. (SET) - Durch wiederholtes Drücken der Steuertaste die Minuten einstellen. (MODE) - Durch Drücken der Steuertaste wird der Wert bestätigt. (SET)

D.Kraftstoffstandanzeiger. Reservetankanzeiger. Bei vollem Tank:

- Es leuchten sämtliche Segmente des Kraftstoffstandanzeigers.

Bei leerem Kraftstofftank blinken das letzte Segment der Füllstandanzeige und das Tankstellensymbo I. (g)

BEDIENELEMENTE

1. Hupenschalter

1. Umschaltung Abblendlicht/Fernlicht

Der Schalter zur Umschaltung Abblendlicht/Fernlicht hat

3 Funktionen:

A.Fernlicht

B.Abblendlicht

C.Lichthupe/Offnung der Sitzbank ¹

3. Blinkerschalter

Zum Anzeigen eines Richtungswechsels den Schalter zur Seite schieben (D):

- nach rechts

- oder nach links.

Zum Stoppen des Blinklichts auf den Schalter drücken. (D)

1. Je nach Modell

1. Starterknopf
2. Not-Aus-Schalter
   Diese Vorrichtung ermöglicht das Abschalten des Motors im Notfall.
   E.Position Starten
   F. Position Abstellen des Motors

ZÜNDSCHLOSSFUNKTIONEN

A. Der Motor ist abgeschaltet. Die Zündung und die Stromversorgung ist abgeschaltet. Der Schlüssel kann abgezogen werden.

B. Die Zündung und die Stromversorgung ist eingeschaltet. Der Motor kann starten. Der Schlüssel darf nicht abgezogen werden.

C. Die Zündung und die Stromversorgung ist abgeschaltet. Der Lenker ist links eingeschlagen. Die Lenkung ist blockiert. Der Schlüssel kann abgezogen werden.

D. Das Drehen des Schlüssels auf diese Position ermöglicht das Öffnen der Sitzbank mithilfe einer Zugvorrichtung.

AUSSTATTUNGSELEMENTE

Seitenständerschalter

Ein Schalter für die Neutralisierung des Zündkreislaufs ist im Staufach unter der Sitzbank eingebaut. Position LOCK. Der Motor darf nicht starten. Position UNLOCK. Der Motor kann starten.

KONTROLLEN VOR DER BENUTZUNG

Der Benutzer muss sich persönlich vom ordnungsgemäßen Zustand seines Fahrzeugs überzeugen. Bestimmte sicherheitsrelevante Teile können Anzeichen von Beschädigung aufweisen, selbst wenn das Fahrzeug nicht benutzt wird. Ist das Fahrzeug z. B. längere Zeit Witterungseinflüssen ausgesetzt, kann dies zur Oxydierung des Bremssystems oder zu einem Abfall des Reifendrucks führen. Dies kann schwere Folgen für die Fahrzeugsicherheit haben. Neben einer einfachen Sichtprüfung sind daher vor jeder Benutzung unbedingt die unten aufgeführten Kontrollen auszuführen.

Die Kontrollen nehmen nur wenig Zeit in Anspruch. Sie tragen jedoch wirksam zur Bewahrung eines guten Fahrzeugzustands und damit zu einer zuverlässigen und sicheren Verwendung des Fahrzeugs bei.

Funktioniert ein Element aus der Liste der durchzuführenden Kontrollen nicht ordnungsgemäß, muss es von Ihrem Vertragshändler überprüft und ggf. vor Verwendung des Fahrzeugs repariert werden.

ÜBERPRÜFUNG VOR FAHRTANTRITT

• Kraftstoffstand überprüfen.
- Motorölstand kontrollieren.
• Die Lichtanlage, die Blinker, die Hupe und das Bremslicht auf Funktion prüfen.
- Abnutzung und Zustand der Reifen kontrollieren.
- Luftdruck der Reifen kontrollieren.
- Ordnungsgemäßes Funktionieren des Gasgriffs überprüfen.
- Leichtgängiges Funktionieren von Mittel- und Seitenständer überprüfen.
- Einstellung der Rückspiegel überprüfen.
- Funktion und Weg der Bremshebel überprüfen.

Wenn ein Bremshebel bei der Betätigung ohne Druck ist:

• Wenn es sich um eine hydraulische Steuerung handelt, dann ist es unbedingt erforderlich, diese unverzüglich durch einen Vertragshändler überprüfen zu lassen.
• Wenn es sich um eine mechanische Steuerung handelt, dann ist es unbedingt erforderlich, diese unverzüglich durch einen Vertragshändler überprüfen zu lassen.

HINWEISE ZUR INBETRIEBNAHME UND ZUM FAHREN

WARNHINWEIS

Machen Sie sich vor der ersten Verwendung unbedingt mit allen Schaltern und Instrumenten und ihren Funktionen vertraut. Bei Zweifeln zur Funktion bestimmter Schalter oder Instrumente wenden Sie sich an Ihren Vertragshändler. Dieser wird Ihnen Ihre Fragen gern beantworten..

Auspuffgase sind giftig. Der Motor darf daher nur an gut belüfteten Orten gestartet werden. Den Motor in keinem Fall in geschlossenen Räumen starten, auch nicht für eine krze Zeit.

EINSCHALTEN DES MOTORS

Zur Gewährleistung der Sicherheit das Fahrzeug vor dem Einschalten des Motors auf den Mittelständer stellen.

- Stellen Sie sicher, dass der Notstoppschalter auf dem Lenker in Startposition steht. - Sicherstellen, dass der Schalter unter der Sitzbank auf Position UNLOCK steht.

• Den Zündschlüssel auf "ON" stellen.
• Sicherstellen, dass der Gasgriff in geschlossener Sellung ist.
• Bei betätigtem Bremshebel den Starterknopf drücken. Den Starter maximal 10 Sekunden betätigen.
• Der Starterknopf loslassen, sobald der Motor anspringt. Falls der Motor nicht anspringt, den Starterknopf und den Bremshebel loslassen, einige Sekunden warten und erneut versuchen zu starten. Bei Starten per Kickstarter das Fahrzeug auf den Mittelständer stellen.
• Den Zündschlüssel auf "ON" stellen.
• Sicherstellen, dass der Gasgriff in geschlossener Stellung ist.
• Mit der rechten Hand den Haltegriff fassen.
• Den Kickstarter betätigen, bis der Motor anspringt.

FAHREN

Starten

Das Fahrzeug steht auf dem Ständer bei laufendem Motor.

• Den Bremshebel mit der linken Hand festhalten, mit der rechten Hand den Haltegriff fassen und das Fahrzeug nach vorne schieben, damit der Mittelständer einklappt.
• Auf das Fahrzeug setzen.
• Den linken Bremshebel loslassen und zum Anfahren mit der rechten Hand den Gasgriff drehen.

Beschleunigen und Verlangsamen

Zum Erhöhen der Geschwindigkeit den Gasgriff in Richtung (A) drehen. Zum Verringern der Geschwindigkeit den Gasgriff in Richtung (B) drehen.

Bremsen

Der rechte Hebel steuert die Vorderradbremse, der linke Hebel steuert die Hinterradbremse,.
Für eine hohe Bremswirkung müssen die folgenden Aktionen gleichzeitig durchgeführt werden:
• Den Gasgriff schnell zurückdrehen.
- Gleichzeitig den linken und rechten Bremshebel betätigen. Den Druck dabei schrittweise erhöhen.

Die Verwendung einer einzelnen Bremse kann die Bremswirkung beeinträchtigen und ein Blockieren des Rads sowie den Sturz des Fahrers zur Folge haben

Auf nassen Straßen und in Kurven ist abruptes zu vermeiden.

In starkem Gefälle die Geschwindigkeit verringern, um längeres Bremsen zu vermeiden, da starke Erhitzung die Bremswirkung beeinträchtigt.

TREIBSTOFF - SPARSAMES FAHREN

Das Befüllen mit Kraftstoff erfolgt immer nur dann, wenn der Motor vollständig ausgestellt ist, dabei ist ein Überlaufen des Tanks zu vermeiden. Eventuell Übergelaufenes sollte sofort abgewischt werden.

Zum Senken des Kraftstoffverbrauchs und um Verschleiß an den mechanischen Teilen Ihres Fahrzeugs vorzubeugen.

• Vermeiden Sie, sehr kurze, starke Steigungen mit hoher Drehzahl zu fahren.
• Durchdrehen des Motors im Leerlauf vermeiden.
• Sicherstellen, dass das Gesamtgewicht von Fahrer, Beifahrer, Gepäck und Zubehör die zulässige Höchstlast nicht überschreiten.
• Motor auch bei kurzem Anhalten abstellen.

Auf niedrigen Kraftstoffverbrauch achten. So können Sie außerdem ganz persönlich zum Schutz unserer Umwelt beitragen.

EINFAHREN DES MOTORS

Während der ersten 500 km wird die Fahrt mit gleichmäßiger Geschwindigkeit empfohlen. Die Fahrzeuggeschwindigkeit sollte höchstens 80 % der Höchstgeschwindigkeit betragen.
Nach den ersten 500 km kann die Geschwindigkeit schrittweise bis auf Höchstgeschwindigkeit erhöht werden. Die Höchstgeschwindigkeit sollte nicht über einen längeren Zeitraum beibehalten werden.
Während des Einfahrens sollte das Fahrzeug nicht zu stark beladen werden, damit die Motortemperatur den Normalbetriebswert nicht übersteigt.
Die Motorhöchstleistung wird erst nach Fahren einiger tausend Kilometer erreicht.

ABSCHALTEN DES MOTORS UND PARKEN

Zum Abschalten des Motors wird der Zündschlüssel auf "OFF" gestellt, während sich der Motor im Leerlauf befindet.

Das Fahrzeug zum Parken auf ebenen flachen Untergrund abstellen.

• Auf dem Mittelständer.
- Oder auf dem Seitenständer.
Bei jedem Parken muss die Lenkung verriegelt und der Zündschlüssel abgezogen werden. Der Zündkreislauf kann neutralisiert werden, indem der Schalter unter der Sitzbank auf LOCK gestellt wird.

KONTROLLE DER FLÜSSIGKEITSSTÄNDE

Motoröl

Vor jeder Fahrt ist der Motorölstand zu überprüfen.

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.
• Den Verschlussstopfen ausdrehen und das Öl abwisch en.
• Den Verschlussstopfen einsetzen und vollständig eindrehen.
• Den Öleinfüllverschluss/Messstab herausnehmen und den Ölstand überprüfen.

Der Ölstand muss sich zwischen den Ölstandsmarkierungen Minimum A und Maximum B befinden und darf diese nicht überschreiten.

Bremsflüssigkeit

Der Bremsflüssigkeitsstand muss regelmäßig über das Kontrollfenster (A) der Bremssender überprüft werden. Befindet sich der Stand nahe der Minimummarkierung, dann sollte ein

Vertragshändler aufgesucht werden, der den is überprüft und gegebenfalls nachfüllt.

Der Reifendruck muss regelmäßig bei kalten Reifen überprüft werden.

Nicht korrekter Reifendruck kann zu anormalem Verschleiß führen und das Fahrverhalten gefährlich beeinträchtigen.

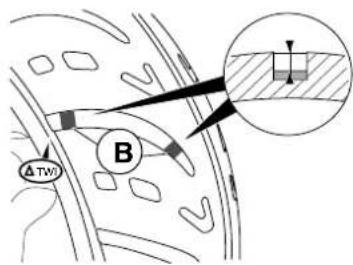

Sind die Verschleißgrenzen der Lauffläche erreicht (B), sollten Sie den Reifen bei einem Vertragshändler auswechseln lassen.

Beim Reifenwechsel wird die Verwendung neuer Reifen derselben Marke und von gleichwertiger Qualität empfohlen. Es darf bei einem defekten Reifen kein Schlauch in einen schlauchlosen Reifen eingebaut werden.

Reifen enthalten umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altreifen gemäß den geltenden Vorschriften.

BATTERIE

Vor Arbeiten an der Batterie ist unbedingt sicherzustellen, dass die Zündung ausgeschaltet ist. Die Batteriekabel dürfen niemals bei laufendem Motor abgeklemmt

werden. Batterien enthalten schädliche Stoffe. Wenden Sie sich bei Auslaufen der Batterie an Ihren Vertragschändler. Dieser verfügt über die erforderliche Ausrüstung zur umweltgerechten Auswechselung und Entsorgung von Batterien gemäß den geltenden Vorschriften.

LADEN DER BATTERIE

Das Laden der Batterie muss an einem gut gelüfteten Ort erfolgen. Es ist ein geeignetes Ladegerät mit einer Ladeleistung von einem Zehntel der Batteriekapazität zu verwenden, um den vorzeitigen Ausfall der Batterie zu vermeiden. Daher wird empfohlen, das Laden der Batterie von einem Vertragshändler durchführen zu lassen.

Batterien enthalten Schwefelsäure. Kontakt mit den Augen oder der Haut daher unbedingt vermeiden. Während des Ladens kann die Batterie explosive Gase erzeugen, daher von Funken, offenem Feuer oder glühenden Stoffen fernhalten.

Der Flüssigkeitsstand der Batterie darf nur nach vollständigem Laden der Batterie und nur mit demineralisiertem Wasser aufgefüllt werden.

Wartungsfreie Batterie

Eine wartungsfreie Batterie darf niemals zum Auffüllen des Batteriestands geöffnet werden.

Wartungsbatterie

Füllstand zwischen den Markierungen "UPPER" (Maximum) und "LOWER" (Minimum) kontrollieren und ggf. nachfüllen.

SICHERUNGEN

Die elektrische Anlage ist durch Sicherungen geschützt, die im Batteriekasten verbaut sind.

Sicherungen ¹ :

Hauptsicherung: 15A

Sicherung. Nach Kontakt: 5A

Häufiges Durchbrennen der Sicherung weist in der Regel auf einen Kurzschluss im Stromkreis hin. Es wird empfohlen, den Stromkreis von einem Vertragshändler überprüfen zu lassen.

Vor dem Wechsel einer Sicherung die Zündung ausschalten und eine Sicherung mit identischer Leistung verwenden. Nichtbeachtung kann eine Beschädigung

oder sogar einen Brand des Stromkreises zur Folge haben.

WECHSEL DER LEUCHTMITTEL

Scheinwerferleuchte

• Die Rückspiegel demontieren.
• Scheinwerferverkleidung entfernen (1).

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

• Die obere Frontverkleidung abnehmen (2).

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

1. Je nach Modell

Rücklicht und Blinkerleuchten hinten • Das Deckglas abnehmen (3).

Glühlampe der Kennzeichenbeleuchtung • Das Deckglas abnehmen (4).

EINSTELLUNG DER SCHEINWERFER

• Die Halteschraube (1) lösen.
- Den Scheinwerfer mit der Hand ausrichten.
• Die Befestigungsschraube anziehen

CERTIFIÉ ISO 9001

Peugeot Motocycles recommande
