BEDIENUNGSANLEITUNG Spirit TopLine XLI 6176 Schulthess

Bedienungsanleitung für Waschautomaten für Mehrfamilienhaus und Gewerbe

Produkte-Nr. 6176.3EP

EG-KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN

EG-Richtlinie 98/37/EG

Hersteller: Schulthess Maschinen AG

Adresse: Landstrasse 37 CH-8633 Wolfhausen

erklärt hiermit, dass die Waschautomaten der nachstehenden Typen:

Typen:	Spirit TopLine 5656	Spirit TopLine 6166	Spirit TopLine 6176	Spirit TopLine 6566
Prod.-Nr.	5656.0...X	6166.0...X	6176.0...X	6566.0...X

- konform sind mit den einschlägigen Bestimmungen der EG-Maschinenrichtlinie 98/37/EG, inklusive deren Änderungen, sowie mit dem entsprechenden Rechtserlass zur Umsetzung der Richtlinie ins nationale Recht.

- konform sind mit den einschlägigen Bestimmungen folgender weiterer EG-Richtlinien:

2004/108/EG Elektromagnetische Verträglichkeit 2006/95/EG Niederspannungsrichtlinien

Des weiteren erklären wir, dass

- folgende harmonisierten Normen (oder Teile/Klauseln hieraus) zur Anwendung gelangten:

EN 60335-1:2002; EN 60335-2-7:03; CISPR 14-1:01; IEC 61000-3-2:00 IEC 61000-3-3:94; EN 55014-1:00; EN 55014-2:97; EN 61000-3-2:00; EN 61000-3-3:95 EN 50366:03; IEC 60335-2-7:02; IEC 60335-1:01 ; IEC 61000-3-2:01; CISPR 14-2:01

Leitung Forschung und Entwicklung

H.-P. Caderas

Product Manager

Liebe Kundin, lieber Kunde

Wir freuen uns, dass Sie sich für einen Schulthess-Waschextraktoren entschieden haben.

Ihr neuer Waschextraktor entstand in mehrjähriger Entwicklungsarbeit. Höchste Qualitätsansprüche sowohl in der Entwicklung als auch in der Fertigung garantieren ihm eine lange Lebensdauer.

Seine Konzeption erfüllt alle heutigen und zukünftigen Anforderungen moderner Wäschepflege. Sie ermöglicht Ihnen eine vielfältige und individuelle Programmwahl. Sparsamster Umgang mit Wasser, Energie und Waschmittel tragen zur Entlastung unserer Umwelt bei und sichern Ihnen beim Betrieb Ihres Waschextraktoren höchste Wirtschaftlichkeit.

Chère cliente, cher client

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um alle Möglichkeiten und Vorteile Ihres neuen Waschextraktoren nutzen zu können. Sie schützen sich dadurch und vermeiden Schäden an Ihrem Gerät.

Beachten Sie zudem die Sicherheitshinweise auf Seite 5. Wir wünschen Ihnen viel Freude an Ihrem neuen Schulthess-Gerät.

Ihre

Schulthess Maschinen AG

Schulthess Maschinen SA

Schulthess Maschinen SA

Inhaltsverzeichnis

Worauf Sie achten müssen

▶Entsorgungshinweise 5

▷ Verpackung des Neugerätes 5

▷Altgeräte entsorgen 5

▶Sicherheitshinweise und Warnungen 5

▶ Umweltschutz und Sparhinweise 5

Ihr neuer Waschautomat

▶Gerätebeschreibung 6

▶Die Waschmitteleingabe 7

Hinweise zum Waschmittel und zur Wäschevorbereitung

▶Wasch- und Pflegemittel 7/8

▶Wäschehinweise 9

▷ Wäsche sortieren 9

▷Tipps zum Waschen 9

▷Fleckenentfernung 9

Inbetriebnahme

▶Erster Waschgang 9

Waschen

▶Waschprogramme 10/11/12

▶Waschen 13

▷Vorbereitung 13

▷Einfülltür öffnen 13

▷Waschprogramm wählen 13

▷Zusatzprogramme wählen 13

▷Zusatzfunktionen wählen 13

▷Wäsche einfüllen 13

▷Einfülltür schliessen 13

▷Waschmittel einfüllen 14

▷ Programm starten 14

▷Programmzeit/Programmstand 14

▷Programm vor dem Programmstart ändern 14

▷Programm abbrechen 14

▷Programm mit Spülstopp beenden 14

▷Programmende 14

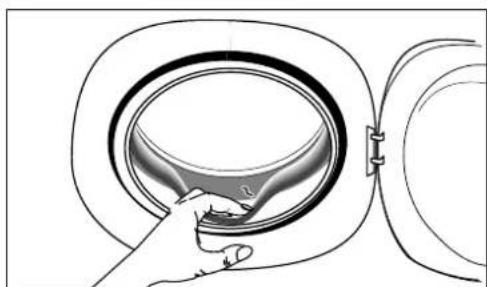

▷Wäsche entnehmen 14

▷Gerät ausschalten 14

▶ Zusatzprogramme

▷Expressprogramm 15

▷Schonprogramm 15

▷Vorwaschen 15

▷Intensiv 15

▶ Zusatzfunktionen

▷Startzeitvorwahl 15

▷Temperaturabsenkung 15

▷Schleuderdrehzahl 15

▷Spülstopp 16

▷Schnellgang 16

▶Spezialprogramme «s»

▷Spezialprogramm wählen 16

▷Zusatzfunktionen wählen 16

▷Wäsche einfüllen/Einfülltür schliessen 16

▷Wolle 16

▷Handwäsche 16

▷Seide 16

▷Oberbekleidung 16

▷Sportbekleidung 16

▷Imprägnieren 16

▷Vorhänge 17

▷Jeans 17

▷Hemden/Blusen 17

▷Schleudern 17

▶Spezialprogramme «p» 17

▷Spezialprogramm wählen 17

▷Zusatzfunktionen wählen 17

▷ Wäsche einfüllen/Einfülltür schliessen 17

▷Programmgruppe «p» 17

Wartung, Pflege, Reinigung

▶Gerät reinigen 18

▷Gerät entkalken 18

▷Trommel reinigen 18

▷Wasserzulaufschlauch 18

▷Frostschutz 18

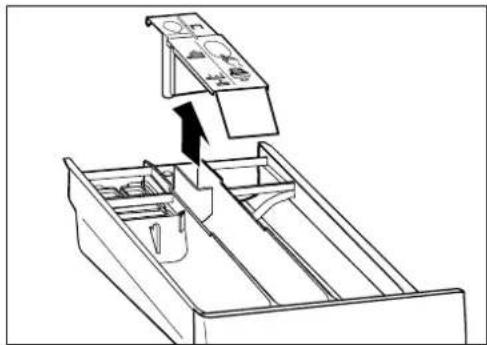

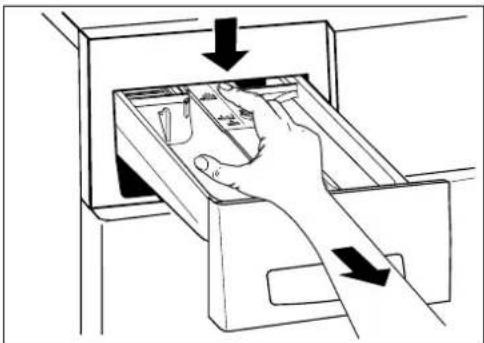

▷ Waschmittelschublade reinigen 18

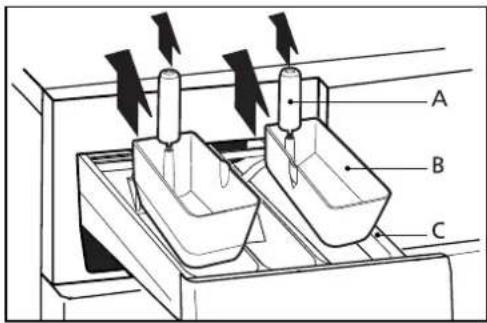

▷Flüssigkeitsbehälter reinigen 19

▷Notentleerung 19

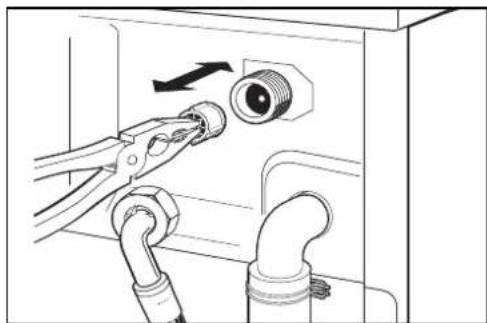

▶Siebe im Wasserzulauf reinigen 19/20

Einstellungen

▶Grundeinstellungen 20

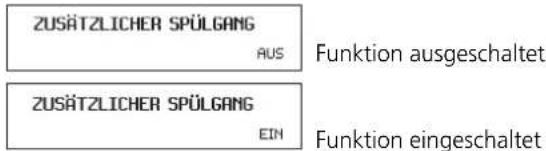

▷Zusätzlicher Spülgang 20

▷Erhöhter Wasserstand beim Waschen 20

▷Erhöhter Wasserstand beim Spülen 20

▷Schleuderdrehzahl-Reduktion 20

▷Uhrzeiteinstellung 21

Sprache

▶Erweiterte Grundeinstellungen

▷Hautschutzfunktion 21

▷Kindersicherung 21

Spülstopp

Memoryfunkt

▷Einweichprogramm 21

▷Cool-Down-Funktion 21

▷Auflockern am Programmende 21

▷Waschzeitreduktion 21

▷LCD-Helligkeit-/Kontrasteinstellung 21

▷Summer Lautstärke 22

▷Stand-by-Funktion 22

▷Optische Schnittstelle 22

▷Netzanschluss 22

▷ Waschprogramm-Set

▷ Defaultsprache 22

Wash-Card

▶Wash-Card einschieben 22

▶Waschprogramme speichern 22

▶Wash-Card entfernen 22

▶Spezialprogramm wählen 22

▶ Zusatzfunktionen 22

Störungen

▶Kleine Störungen selbst beheben 23/24

▶Störungsmeldungen Wash-Card 24

Kundendienst

▶ Produkte- und Geräte-Nr. 24

Garantie 24

Verpackung des Neugerätes

Verpackungsmaterial ordnungsgemäss entsorgen.
Verpackungsmaterial ist kein Spielzeug.

Durch die Aufbereitung und Wiederverwendung werden Rohstoffe eingespart und Abfallvolumen verringert. Die Verpackung kann dem Fachhändler oder Lieferanten zurückgegeben werden.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwendbar. Der Karton besteht aus 80% bis 100% Altpapier.

Holzteile sind nicht chemisch behandelt. Die Umbänderung ist aus Polypropylen (PP).

Altgeräte entsorgen

Ausgediente Geräte sind unbrauchbar zu machen:

Nachdem der Netzstecker gezogen bzw. der Anschluss vom Elektriker demontiert worden ist, Netzkabel durchtrennen und entfernen. Türschloss zerstören oder entfernen, damit spielende Kinder sich nicht einsperren und in Lebensgefahr geraten.

Das Altgerät enthält wertvolle Werkstoffe, die einer Wiederverwertung zugeführt werden sollten. Stellen Sie sicher, dass Ihr altes Gerät ordnungsgemäss entsorgt wird. Anschriften von Sammelstellen oder Rücknahmeorten für die Entsorgung von Altgeräten erfahren Sie bei Ihrer Gemeindeverwaltung.

Bitte helfen Sie auf diese Weise bei einer umweltverträglichen Entsorgung bzw. Wiederverwertung mit.

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.

Vor der Inbetriebnahme beachten:

Lesen Sie die beiliegenden Druckschriften sorgfältig durch, bevor Sie Ihren Waschautomaten in Betrieb nehmen. Sie enthalten wichtige Informationen zu Installation, zum Gebrauch und zur Sicherheit des Gerätes.
⚠️ Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benützer entstehen.
Druckschriften für Mitbenützer oder Nachbesitzer sorgfältig aufbewahren.
Das Gerät entsprechend der Aufstellungsanleitung installieren. Transportsicherung entfernen und aufbewahren.
Benutzen Sie den Waschextraktor nur, wenn alle abnehmbaren Aussenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden oder sich drehenden Maschinenteilen besteht.
Ein Gerät mit sichtbaren Schäden nicht anschliessen. Im Zweifelsfall Kundendienst oder Händler befragen.

Bei der Gerätebenutzung beachten:

Dieser Waschextraktor ist nur zur Anwendung für Wäsche bestimmt, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt sind.
In diesem Waschextraktor dürfen Sie auf keinen Fall chemisch reinigen! Bei den meisten Reinigungsmitteln besteht Brand-/Explosionsgefahr!
Lagern oder verwenden Sie in der Nähe des Waschextraktoren kein Benzin, Petroleum oder sonstige leicht entzündbaren Stoffe. Brand- und Explosionsgefahr!
Kinder nicht mit dem Gerät unbeaufsichtigt lassen.
⚠️ Haustiere vom Gerät fernhalten.
Das Gerät eignet sich ausschliesslich zum Waschen oder Nassreinigen sowie zum Schleudern von allen Textilien, die dafür gemäss Pflege-Etikette vorgesehen sind.
Beim Waschen mit hohen Temperaturen das heisse Einfüllfenster nicht berühren (Verbrennungsgefahr).
Beim Waschen mit hohen Temperaturen kann aus dem Entlüftungsstutzen hinter der Maschine heisser Dampf austreten.

Nach Programmende beachten:

⚠️ Nicht in die drehende Trommel greifen.
Wasserhahn schliessen.
Wird der Hauptschalter (bauseitig) ausgeschaltet, ohne dass der Wasserhahn geschlossen wurde, ist der im Gerät eingebaute Überschwemmschutz unwirksam.

Zum Schutz des Gerätes beachten:

⚠️ Nicht auf das Gerät steigen.
Setzen, lehnen oder stützen Sie sich nicht auf die Einfülltür. (Kippgefahr!)

Bei einem Transport beachten:

⚠️ Transportsicherung einbauen.
⚠ Vorsicht beim Transport des Gerätes (Verletzungsgefahr)! Das Gerät nicht an vorstehenden Bauteilen anheben!
Beachten Sie hierzu auch die Aufstellanweisung

Umweltschutz und Sparhinweise

Am sparsamsten und umweltfreundlichsten waschen Sie, wenn Sie die maximale Wäschemenge einfüllen. Die maximal angegebene Wäschemenge nicht überschreiten. Siehe Programmtabelle Seite 10.

So sparen Sie Energie:

Häufiger ein Programm mit der Zusatzfunktion «Reduktion Waschtemperatur» wählen. Bei diesen Programmen werden durch eine verlängerte Waschzeit mit erheblich geringeren Energieverbrauchswerten gleichwertige Waschresultate erzielt.

So sparen Sie Wasser, Energie und Waschmittel:

Verzichten Sie bei normal verschmutzter Wäsche auf das Vorwaschen.

So sparen Sie Energie und Zeit:

Bei gering verschmutzter Wäsche Taste «Express» drücken.

So sparen Sie Waschmittel:

Das Waschmittel entsprechend Wasserhärte, Verschmutzungsgrad und Wäschemenge dosieren und die Hinweise auf den Waschmittelpackungen beachten.

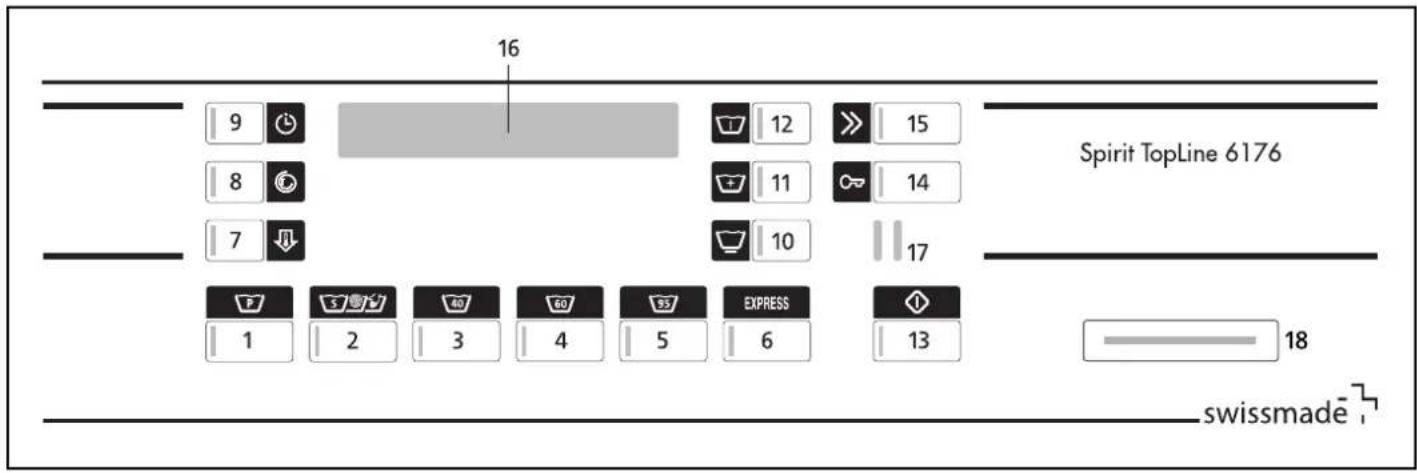

Bedienungs- und Anzeigefeld

16 9 12 15 8 11 14 7 10 17 1 2 3 4 5 6 13 Spirit TopLine 6176 18 swissmade

Programme (ohne Vorwaschen)

1 Spezialprogramme «p»
(Gastronomie, Altenheime oder Gewerbebetriebe)
2 Spezialprogramme «s»
3 Buntwäsche 40°C
4 Buntwäsche 60°C
5 Kochwäsche 95°C

Anzeigen

16 Displayanzeige

Zusatzfunktionen

6 Expressprogramm
7 Waschtemperatur
8 Schleuderdrehzahl/Spülstopp
9 Startzeitvorwahl
10 Schonprogramm
11 Intensiv
12 Vorwaschen
13 Programmstart
14 Einfülltür öffnen
15 Schnellgang

Schnittstellen

17 SCS-Schulthess Controll System (PC-Schnittstelle)
18 Einschuböffnung für Wash-Card

Waschmitteleingabe

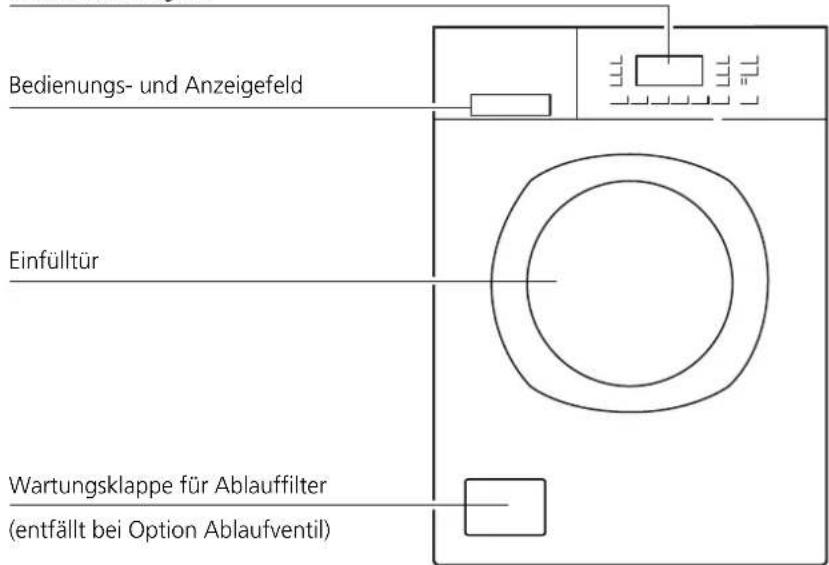

Bedienungs- und Anzeigefeld Einfülltür Wartungsklappe für Ablauffilter (entfällt bei Option Ablaufventil)

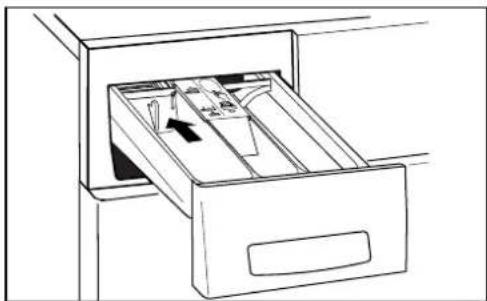

Waschmittelschublade

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Wasch- oder Pflegemittel in die Kammer I, II oder einfüllen:

Kammer I: Waschmittel für die Vorwäsche und Einweichen.

Kammer II: Waschmittel für die Hauptwäsche, Bleichmittel, Baukastenwaschmittel, Stärke, Wasserenthärter bei Seifenprogramm.

Kammer ƒlegezusätze für den letzten Spülgang, z.B. Weichspüler.

Für die verschiedenen Arten und Mengen von Waschmitteln kann der Einsatz in Kammer II verschoben werden. Wenn Sie geringe Mengen Waschpulver, z.B. Kompaktwaschmittel, verwenden:

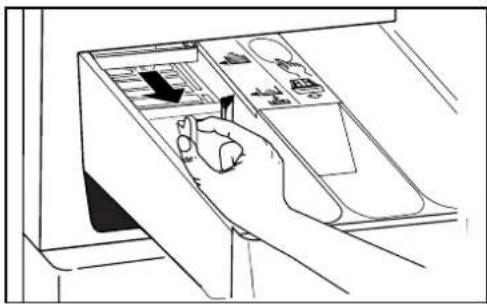

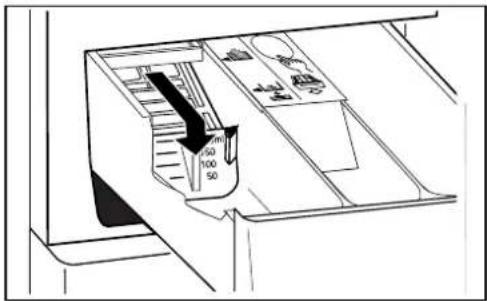

▶Ziehen Sie den Einsatz nach vorn. Der Pfeil auf dem Einsatz zeigt auf Symbol ▲

Wenn Sie grosse Mengen Waschpulver oder Tabs verwenden:

▶Schieben Sie den Einsatz ganz nach hinten (Auslieferungszustand).

Der Pfeil auf dem Einsatz zeigt auf Symbol

50 100 50 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200

Wenn Sie Flüssigwaschmittel verwenden:

Ziehen Sie den Einsatz bis zum Anschlag nach vorn und drücken Sie ihn nach unten. Der Pfeil auf dem Einsatz zeigt auf Symbol Die Skala auf dem Einsatz erleichtert die Dosierung des Flüssigwaschmittels.

Hinweis

Bei Waschprogrammen mit Zeitvorwahl eine Dosierkugel für Flüssigwaschmittel benutzen und mit zu der Wäsche in die Trommel legen (siehe Seite 7).

Wasch- und Pflegemittel

Sie können alle handelsüblichen für Waschautomaten geeigneten, wie z.B. pulverförmige, kompakte (Konzentrate), Tabletten (Tabs) sowie flüssige Waschmittel, verwenden.

Verwenden Sie Waschmittel entsprechend der Faserart und Farben der Textilien:

● Vollwaschmittel für Weisswäsche
● Buntwaschmittel für Buntwäsche
● Feinwaschmittel für Synthetics, Viscose und Mikrofasern
● Wollwaschmittel für Wolle, Seide und Oberbekleidung

Verwenden Sie den Einsatz für Flüssigwaschmittel in der Waschmittelschublade oder Nutzen Sie Dosierhilfen, wie z.B. Dosierkugeln oder Säckchen die den Waschmitteln beigelegt sind.

Auf keinen Fall lösungsmittelhaltige Reinigungsmittel verwenden. Es besteht die Gefahr, dass Geräteteile beschädigt werden und giftige Dämpfe entstehen. Dazu besteht Brand- und Explosionsgefahr.

Textilien, welche mit lösungsmittelhaltigen Reinigungsmitteln behandelt wurden, müssen vor dem Waschen von Hand in klarem Wasser gut ausgespült werden.

Verwenden Sie nur Wasserenthärtungsmittel, Färbe- und Entfärbemittel und andere Zusatzstoffe, bei denen der Hersteller in seiner Gebrauchsanweisung den Einsatz dieser Mittel in einem Waschautomaten ausdrücklich erlaubt. Beachten Sie die entsprechenden Gebrauchsanweisungen genau.

Wäschestärke nur beim letzten Spülen (Veredeln) zugeben, da bei allen anderen Waschgängen Explosionsgefahr besteht.

Waschmittel und Wäschepflegezusätze so aufbewahren, dass sie für Kinder unzugänglich sind.

Waschmittel, Waschhilfsmittel und andere Zusatzstoffe an einem trockenen, kühlen Ort lagern, da verklumpte Waschmittel zu Funktionsstörungen führen können.

Waschmitteldosierung

Nur eine richtige Dosierung führt zu guten Waschergebnissen. Beachten Sie die Dosierempfehlungen auf der Waschmittelpackung. Beachten Sie, dass die auf den Packungen angegebenen Dosiermengen sich auf volle Trommelbeladungen beziehen. Reduzieren Sie bei kleinerer Wäschemenge die Dosiermenge.

2 x Vorwaschen

(nur bei Waschprogrammen von Wash-Card möglich)

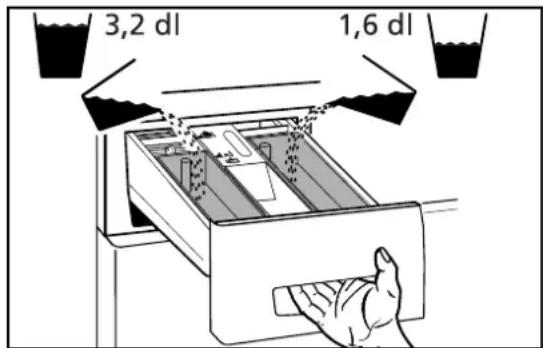

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Wasch- oder Pflegemittel in die Kammer I, II oder einfüllen.

Kammer I: Waschmittel für die Vorwäsche.

Waschprogramme mit 2 x Vorwaschen sind wie folgt zu dosieren:

Erstes Vorwaschmittel in Kammer I.

Waschmittelschublade schliessen und die Maschine starten. Nach 3 Minuten Waschmittelschublade wieder herausziehenund nochmals in Kammer I das zweite Vorwaschmittel eingeben.

Anschliessend die Waschmittelschublade schliessen und das Programm läuft vollautomatisch weiter.

Kammer II: Waschmittel für die Hauptwäsche, Baukastenwaschmittel, Stärke.

Kammer ☒: Pflegezusätze für den letzten Spülgang, z.B. Weichspüler.

Die Waschmittelmenge hängt ab von: ●der Wasserhärte,

falls Sie diese nicht kennen fragen Sie auf Ihrer Gemeindeverwaltung nach.

Dosieren Sie das Waschmittel entsprechend dem Wasserhärtebereich.

- dem Verschmutzungsgrad der Wäsche - leicht verschmutzt;

keine erkennbaren Verschmutzungen und Flecken, die Kleidungsstücke haben z.B. nur Körpergeruch angenommen.

Reduzieren Sie die Waschmittelmenge gemäss Dosierempfehlung.

Waschen Sie diese Textilien im Expressprogramm.

●normal verschmutzt;

sichtbare Verschmutzungen und wenige leichte Flecken. Normale Dosierung gemäss Dosierempfehlung.

Waschen Sie diese Textilien im Standardprogramm.

●stark verschmutzt;

klar erkennbare Verschmutzungen und Flecken.

Erhöhte Dosierung gemäss Dosierempfehlung.

Flecken evtl. vorbehandeln oder einweichen, Textilien vorwaschen oder im Intensivprogramm waschen.

- der Wäschemenge,

reduzieren Sie bei halber Trommelbeladung die Waschmittelmenge um ein Drittel.

Beachten Sie:

- Zuwenig Waschmittel;

macht sich erst nach mehrmaligem Unterdosieren bemerkbar,

lässt die Wäsche grau oder nicht sauber werden, lässt die Wäsche hart (brettig) werden,

kann punktförmige, graubraune Flecken (Fettläuse) auf der Wäsche bilden,

kann zu verkalkten Heizstäben führen.

- Zuviel Waschmittel führt zu;

schlechteren Waschergebnissen,

Überschäumen der Waschlauge und Störungen, höherem Wasserverbrauch und -kosten,

verlängertem Waschprogramm, unnötigen Umweltbelastungen.

Flüssigwaschmittel und Startzeitvorwahl

(Startzeitvorwahl siehe Seite 14)

Benutzen Sie bei Startzeitvorwahl eine Dosierkugel für Flüssigwaschmittel oder den zusätzlichen Flüssigkeitsbehälter für die Waschmittelkammer. Bei direkter Dosierung in die Waschmittelkammer läuft das Flüssigwaschmittel langsam aus der Waschmittelschublade und verdickt. Geschieht dies mehrmals, kann es zu Verstopfungen durch Waschmittelablagerungen kommen.

Dosierkugel nach Programmende aus der Wäsche entfernen!

Für dickflüssige Waschmittel ist der zusätzliche Flüssigkeitsbehälter ungeeignet.

Enthärter

In den Wasserhärtebereichen 2–4 (13–37°fH)

können spezielle Enthärtungsmittel verwendet werden. Packungsangaben beachten!

Die Waschmittelmenge in diesem Fall nach Härtebereich 1 (0–12°fH) dosieren. Zuerst das Waschmittel, dann den Enthärter in dieselbe Kammer einfüllen. So werden die Mittel besser eingespült.

Einweichmittel

In Kammer I der Waschmitteleingabe einfüllen.

Einweichprogramm wählen (siehe Seite 19).

Weichspüler, Formspüler

In Kammer einfüllen. Die max. Menge von 200 ml nicht überschreiten, da sonst der Weichspüler durch den Überlauf ausläuft. Dickflüssige Weichspüler vor dem Einfüllen mit etwas Wasser klümpchenfrei verrühren, damit der Überlauf nicht verstopft.

Bleichmittel, Fleckensalz

Pulverförmige Bleichmittel und Fleckensalze können für Textilien mit bleichbaren Flecken zusätzlich verwendet werden. Füllen Sie zuerst das Waschmittel und dann das Bleichpulver oder Fleckensalz in Kammer II. Dadurch werden die Mittel besser eingespült.

Wäschehinweise

Wäsche sortieren

Die maximalen Beladungsmengen nicht überschreiten, da Überfüllen das Waschergebnis beeinträchtigt und zu Textilbeschädigungen führen kann. Beachten Sie die Pflegesymbole in den Textilien.

⚠ Wäsche, die mit folgendem Pflegesymbol gekennzeichnet ist, darf nicht in der Maschine gewaschen werden:

●nicht waschen

⚠️ Sortieren Sie die Wäsche nach der Gewebe- und dem Verschmutzungsgrad.

⚠️ Sortieren Sie die Wäsche nach Farben. Weisse und farbige Wäsche getrennt waschen, weisse Wäsche wird sonst grau.

Neue Buntwäsche nicht mit anderer Wäsche zusammen waschen. Verfärbungsgefahr!

Strickwaren aus Wolle oder mit Wollanteil müssen mit dem Zusatz «filzt nicht», «nicht filzend» oder «waschmaschinenfest» gekennzeichnet sein. Sonst besteht beim Waschen Verfilzungsgefahr!

Tipps zum Waschen

▶Entfernen Sie Fremdkörper z.B. Sicherheitsnadeln, Büroklammern, Münzen usw. aus der Wäsche.
▶Bürsten Sie Sand aus Taschen und Umschlägen aus.
▶Schliessen Sie Reissverschlüsse, Haken, Ösen und Klettverschlüsse.
▶Knöpfen Sie Bettanzüge und Kissen zu und binden Sie Stoffgürtel oder Schürzenbänder zusammen.
▶ Binden Sie bei Vorhängen Metallrollen oder Kunststoffgleiter in ein Wäschenetz oder einen Beutel ein.
▶ Waschen Sie besonders empfindliche Wäsche, z.B. Feinstrumpfhosen oder Vorhänge, oder kleine Wäschestücke, z.B. Söckchen oder Taschentücher, in einem Wäschenetz oder Kissenbezug.
Wenden Sie bei Hosen, Strickwaren oder gewirkten Textilien, z.B. Trikotwäsche, T-Shirts, Sweatshirts, die Innenseite nach aussen.
▶Achten Sie bei BHs darauf, dass sie waschmaschinenfest sind.

Waschen Sie BHs mit Formstäbchen in einem feinmaschigen Wäschenetz, da sich die Bügel beim Waschen lösen können und durch die Trommellöcher fallen und Schäden verursachen können.

⚠️ Ältere Vorhänge sind oft von der Sonne stark ausgebleicht und nicht mehr widerstandsfähig. Bei maschinellem Waschen können daher leicht Schäden entstehen.

Fleckenentfernung

Flecken sollten möglichst sofort, solange sie frisch sind, entfernt oder zumindest vorbehandelt werden. Probieren Sie es zunächst mit Wasser und Seife (Kernseife). Nicht auf dem Stoff reiben, sondern nur tupfen.

Hartnäckige und eingetrocknete Flecken können manchmal erst durch mehrmaliges Waschen oder Einweichen entfernt werden.

Inbetriebnahme

Das Gerät entsprechend der Aufstellungsanleitung installieren.

Erster Waschgang (ohne Wäsche)

Führen Sie den ersten Waschgang ohne Wäsche durch, um fertigungsbedingte Prüfwasserreste zu entfernen.

1. Überzeugen Sie sich, dass die Transportsicherung auf der Geräterückseite entfernt ist (siehe Aufstellungsanleitung).

2. Öffnen Sie den Wasserhahn.

1/2

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.

2. Füllen Sie in die Kammer II (linkes Fach) einen halben Messbecher Vollwaschmittel. Verwenden Sie kein Fein- oder Wollwaschmittel, weil die Schaumentwicklung zu hoch ist.

3. Wählen Sie die Taste Buntwäsche 60°

4. Drücken Sie die «Starttaste». Das Programm läuft ab.

5. Nach Programmende ist das Gerät für den Waschbetrieb einsatzbereit.

Waschprogramme

Pflege- max. Tasten für Dauer verbrauch verbrauchkennzeichen Wäschemenge kg Textilien/Wäscheart Programmwahl ca. Min. ca. liter ca. kWh					Wasser Strom
30	2,6 kgFeinwäsche 40°C	u besonders empfindliche Textilien aus Baumwolle oder Mischgeweben, Syntheticsu Vorhänge, Kleider, Blusen, Röcke	40+	56 / 36* 68	0,7
60	3,5 kg Pflegeleichtwäsche 60°C	u pflegeleichte Baumwolle oder bügelfreie MischgewebeHemden, Blusen	60+	58 / 49* 69	1,0
95	3,5 kg Pflegeleichtwäsche 95°C	u Baumwolle mit kochfester Ausrüstungu empfindliche Textilien aus weisser oder farbechter Baumwolle, bügelfreiu Hemden, Windeln, Bettwäsche, Babywäsche	95+	63 / 52* 79	1,8
40	7 kgBuntwäsche 40°C	u farbige Baumwolle nicht temperaturbeständig eingefärbt	40	49 / 38*	69	0,7
60	7 kgBuntwäsche 60°C	u farbige Baumwolle, Leinenu Bettwäsche, Schürzen, Jeans, Handtücher, Hemden, Unterwäsche	60	56 / 45*	69	1,3
95	7 kgKochwäsche 95°C	u weiss und farbecht aus Baumwolle und Leinenu Bett- und Tischwäsche, Handtücher, Unterwäsche	95	67 / 54*	69	2,3
Spezialprogramme «s»
	2,1 kgWolle 30°Cu Wollsiegel mit Zusatz «filzt nicht» oder «Waschmaschinenfest»u maschinenwaschbare Textilien aus Wolle oder Wollgemisch	500	1x	38	57	0,3
	2,1 kgHandwäsche 20°Cu Textilien aus handwaschbarer Wolle oder Wollgemische	500	2x	41	57	0,1
	1,3 kgSeide 30°Cu Handwaschbare Textilien die keine Wolle enthalten	500	3x	44	57	0,3
30	1,9 kgOberbekleidung 30°Cu waschbare Oberbekleidungu Wollhosen, Jupes, Blusen, Gilets, Jacken	500	4x	36	59	0,2
30	2,3 kgSportbekleidung 30°Cu Textilien mit hohem Mikrofaseranteil, GoreTex, SympaTexu Sport- und Freizeitjacken, Wetterbekleidung, Skianzüge	500	5x	50	85	0,4
30	1,8 kgImprägnieren 30°Cu Textilien mit hohem Mikrofaseranteil, GoreTex, SympaTex	500	6x	55	19	0,5
40	3,2 kgVorhänge 40°Cu Textilien aus Mischgewebe oder Synthetics	500	7x	65	129	1,0
40	3,2 kg Jeans40°Cu Jeans	500	8x	57	65	0,5
40	3,2 kgHemden, Blusen 40°Cu Hemden und Blusen aus Baumwolle oder Mischgewebe	500	9x	49	69	0,6
	7 kgSchleudernu Nur Schleudern	500	10x	9		0,1

* Dauer Expressprogramm, nach Programmwahl zusätzlich die Taste «Express» drücken. Reduziert die Waschdauer sowie Strom- und Wasserverbrauch.

Sonderprogramme
Separates Spülen

u Baumwolle, Leinen	40 + ◇ + »	35
u Pflegeleichte Mischgewebe	60 + □ + ◇ + »	30
u Feinwäsche	40 + □ + ◇ + »	27
Separates Weichspülen, Stärken
u Baumwolle, Leinen	40 + ◇ + » + »	20
u Pflegeleichte Mischgewebe	60 + □ + ◇ + » + »	18
u Feinwäsche	40 + □ + ◇ + » + »	19

Spezialprogramme «p», «Gastronomie» (Einstellungen s. Seite 20 - 22)

Pflege- max. Tasten für Dauer verbrauch verbrauchkennzeichen Wäschemenge kg Textilien/Wäscheart Programmwahl ca. min. ca. liter ca. kWh					Wasser Strom
95	7 kg	Tischwäsche 95°C► Tischdecken und Servietten aus Baumwolle, Leinen und Mischgewebe	1x	59	69	2,3
60	7 kg	Bettwäsche 60°C► Bettwäsche aus Baumwolle oder Mischgewebe	2x	55	69	1,1
60	7 kg	Frottierwäsche 60°C► Frottierwäsche aus Baumwolle	3x	63	88	1,5
40 - 60	7 kg	Handtücher, Express 40°C► Für leicht verschmutzte Handtücher	4x	39	69	0,5
95	7 kg	Küchenwäsche 95°C► Mit Vorwaschen. Für Küchenwäsche aus Baumwolle oder Mischgewebe	5x	79	113	3,0
95	7 kg	Küchenwäsche, Intensiv 95°C► Mit 2x Vorwaschen. Für stark verschmutzte Küchenwäsche aus Baumwolle oder Mischgewebe. Waschmittel für das erste Vorwaschen in die Trommel geben.	6x	89	128	3,4
40	7 kg	Mehlverschmutzung 40°C► Mit Vorspülen. Für mit Mehl verschmutzte Wäsche aus Baumwolle oder Mischgewebe	7x	59	106	0,7
60	2 kg	Duvets, Kopfkissen 60°C► Mit Vorspülen und Vorwaschen. Für waschbare Duvets und Kopfkissen	8x	85	93	1,1
60	7 kg	Wischmops 60°C► Mit Vorspülen und Vorwaschen. Für Wischmops aus Mikrofasern und Mischgewebe	9x	98	247	2,6
	7 kg	Ausrüsten► Zum Veredeln, Stärken oder Imprägnieren von Wäsche. Max. 3 dl Ausrüstmittel in die Kammer C und max. 2dl in die Kammer D füllen.	10x	16	19	0,1

Spezialprogramme «p», «Altenheime» (Einstellungen s. Seite 20 - 22)

Pflegekennzeichen	max.Wäschemenge kg	Tasten fürTextilien/Wäscheart	DauerProgrammwahl	verbrauchca. min	Wasser Stromverbrauchca. liter	ca. kWh
	7 kg	Tischwäsche 95°C► Tischdecken und Servietten aus Baumwolle, Leinen und Mischgewebe		59	69	2,3
	7 kg	Bettwäsche 60°C► Bettwäsche aus Baumwolle oder Mischgewebe		55	69	1,1
	7 kg Fr	ottierwäsche 60°C► Frottierwäsche aus Baumwolle		63	88	1,5
	7 kg	Inkontinenzwäsche 95°C► Mit Vorspülen und Vorwaschen. Für Inkontinenzwäsche aus Baumwolle oder Mischgewebe		108	109	3,8
	7 kg	Desinfektionsprogramm 60°C► Mit Vorwaschen. Wäsche wird bei 60° mit gelistetem Waschmittel desinfiziert		89	109	1,8
	7 kg	Küchenwäsche 95°C► Mit Vorwaschen. Für Küchenwäsche aus Baumwolle oder Mischgewebe		79	113	3,0
	3,5 kg	Berufskleider 60°C► Mit Vorwaschen. Für Berufskleider aus Mischgewebe oder Baumwolle		68	85	1,3
	7 kg	Blutwäsche 60°C► Mit Vorspülen und Vorwaschen. Für Blutwäsche aus Baumwolle oder Mischgewebe		96	145	1,9
	2 kg	Duvets / Kopfkissen 60°C► Mit Vorspülen und Vorwaschen. Für waschbare Duvets und Kopfkissen		85	93	1,1
	7 kg	Wischmops 60°C► Mit Vorspülen und Vorwaschen. Für Wischmops aus Mikrofasern und Mischgewebe		98	247	2,6

Spezialprogramme «p», «Gewerbebetriebe» (Einstellungen s. Seite 20 - 22)

Pflege- max. Tasten für Dauer verbrauchkennzeichen Wäschemenge kg Textilien/Wäscheart Programmwahl ca. min. ca. liter ca. kWh					Wasser Strom
	7 kg	Überkleider 95°C► Mit Vorspülen und Vorwaschen. Für Überkleider aus Baumwolle oder Mischgewebe		1x	109	129	3,8
95	7 kg	Metzgerwäsche 95°C► Mit Vorspülen und Vorwaschen. Für Metzgerwäsche aus Baumwolle oder Mischgewebe		2x	109	1345	3,6
95	7 kg	Mehlverschmutzung 95°C► Mit Vorspülen und Vorwaschen. Für mehl- und fettverschmutzte Wäsche aus Baumwolle und Mischgewebe		3x	89	145	3,3
60	3,5 kg	Berufskleider 60°C► Mit Vorwaschen. Für Berufskleider aus Mischgewebe oder Baumwolle		4x	68	85	1,3
30	3,5 kg	Umhänge 30°C► Leicht verschmutzte Umhänge aus Synthetics oder Mischgewebe		5x	36	52	0,3
60	7 kg	Handtücher 60°C► Für Handtücher aus Baumwolle	P	6x	62	69	1,1
40 - 60	7 kg	Handtücher, Express 40°C► Für leicht verschmutzte Handtücher		7x	39	69	0,5
95	7 kg	Wischmops 95°C► Mit Vorspülen und Vorwaschen, für Wischmops aus Mikrofasern und Mischgewebe	P	8x	125	247	4,2
60	7 kg	Wischmops 60°C► Mit Vorspülen und Vorwaschen. Für Wischmops aus Mikrofasern und Mischgewebe	P	9x	109	247	2,7
	7 kg	Ausrüsten► Zum Veredeln, Stärken oder Imprägnieren von Wäsche. Max. 3 dl Ausrüstmittel in die Kammer C und max. 2dl in die Kammer D füllen.	P	10x	16	19	0,1

Verbrauchswerte

Die angegebenen Verbrauchswerte und die Programm-dauer sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich.

Reduzierte Anschlussleistung

Bei Geräten mit reduzierter elektrischer Anschlussleistung verlängern sich die Programmzeiten entsprechend.

Warmwasseranschluss

Bei Waschautomaten mit Warmwasseranschluss ist folgendes zu beachten:

Die zulässige Warmwassertemperatur beträgt max. 70°C.

• Im Vorwasch- und Wollwaschprogramm wird nur Kaltwasser dosiert.
• Im Temperaturbereich über 30°C wird das Wasser automatisch auf die programmierte Waschtemperatur gemischt.
• Bei blut- oder eiweissbeschmutzten Textilien ist ein Programm mit Vorwaschen zu wählen, damit die Flecken unter 30°C ausgewaschen werden und sich im Haupt-waschgang bei höheren Temperaturen nicht auf dem Gewebe fixieren können.

Waschen

Vorbereitung

Überprüfen Sie, ob:

▶der Wandschalter eingeschaltet ist.
▶alle Wasserhähne geöffnet sind.

Das Gerät ist betriebsbereit, sofern sämtliche Kontrolllampen blinken oder im Schlafmodus erloschen sind. Falls eine Kontrolllampe dauernd leuchtet, wie folgt vorgehen: Mit Schnellgangtaste auf Position Programmende tippen, bis Kontrolllampe leuchtet.

Warten, bis Kontrolllampe blinkt und Taste «Tür» betätigen (evtl. Wäsche entnehmen).

Einfülltür öffnen

▶Drücken Sie die Taste «Tür».
●Die Einfülltür springt auf.
▶Achtung: Die Einfülltür springt nur auf, wenn die Hauptstromzufuhr eingeschaltet ist.

Waschprogramm wählen

P S 40 40 60 95 EXPRESS

▶Programmtaste antippen.
●Die Kontrolllampe des gewählten Programmes leuchtet.
- Im Display wird die Waschtemperatur, das gewählte Programm und die Waschzeit angezeigt.

Zusatzprogramme wählen

40°C BUNTWÄSCHE 00:49h P S 40 60 85 EXPRESS

▶Gewünschte Wahltaste antippen (siehe Zusatzprogramme, Seite 15)
- Der Text zu dem gewählten Zusatzprogramm erscheint auf dem Display.

Zusatzfunktionen wählen

40°C BUNTWÄSCHE 00:49h EXPRESS

Nach der Programmwahl blinken die Kontrolllampen der Zusatzfunktionen, die bei Bedarf zugeschaltet werden können.

▶Gewünschte Funktionstaste(n) antippen. (Siehe Zusatzfunktionen Seite 15/16).
●Die Kontrolllampe(n) der gewählten Zusatzfunktion(en) leuchtet(en).
●Die veränderten Programmwerte wie Zeit, Schleuderdrehzahl, Temperatur etc. werden angezeigt.

Wäsche einfüllen

Vor dem Einfüllen der Wäsche darauf achten, dass sich keine Fremdkörper oder eventuell eingesperrte Tiere in der Trommel befinden.
⚠ Wäschestücke, die mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Fleckenentfernern oder Waschbenzin, vorbehandelt wurden, vor dem Waschen an der Luft trocknen lassen. Explosionsgefahr!
Achten Sie darauf, dass keine Fremdkörper (z.B. Nägel, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper oder Textilien mit Metallverstärkungen können Gerätebauteile beschädigen (z.B. Trommel, Laugenbehälter). Beschädigte Bauteile können wiederum Wäscheschäden verursachen.

▶Legen Sie die Wäsche gut aufgelockert in die Trommel, grosse und kleine Stücke gemischt.

Einfülltür schliessen

▶Schliessen Sie die Einfülltür, indem Sie diese zudrücken, bis der Verschluss hörbar einschnappt.
▶Achten Sie darauf, dass keine Wäschestücke zwischen Einfülltür und Gummidichtung eingeklemmt sind.

Bei nicht geschlossener Tür verhindert ein Sicherheitsschalter die Inbetriebnahme des Gerätes.

Waschmittel einfüllen

Siehe Seite 7.

⚠ Vergewissern Sie sich, dass sich keine Fremdkörper in der Waschmitteleingabe befinden.

Programm starten

▶Starttaste antippen.

●Die Kontrolllampe leuchtet und das Programm läuft automatisch ab.

Bei aktiver Kindersicherung:

▶Schnellgangtaste gedrückt halten und Starttaste betätigen.

Hinweis

▶Geräte mit Wash-Card-Modul (siehe Seite 22).

Programmzeit / Programmstand

40°C BUNTWÄSCHE 00:30h SPÜLEN EXPRESS

Während des Waschprogramms werden die einzelnen Programmabschnitte und die Restzeit angezeigt. (siehe auch Anzeigen Seite 6)

Programm vor dem Programmstart ändern

▶Gewünschte Programmtaste erneut antippen.

- Alle Kontrolllampen der wählbaren Zusatzfunktionen blinken wieder und alle Einstellungen sind gelöscht.

▶Evtl. Zusatzfunktionen wählen.

Programm abbrechen

Programm durch mehrmaliges Antippen der Schnellgang-Taste abbrechen, bis «Tür öffnen» angezeigt wird.

Bei aktiver Kindersicherung:

▶Gleichzeitig Starttaste gedrückt halten.

▶Programm neu wählen.

Bei wiederholtem Programmstart:

▶Waschmittel neu dosieren.

Programm mit Spülstopp beenden

Sie haben die Zusatzfunktion Spülstopp gewählt.

Die Wäsche liegt im letzten Spülwasser. Im Display wird «Spülstopp» angezeigt. Sie haben 2 Möglichkeiten, das Programm zu beenden:

Die Wäsche soll geschleudert werden

▶Wenn die Schleuderdrehzahl nicht bei der Programm -wahl verändert wurde, kann dies jetzt mit der Taste gemacht werden.

▶Starttaste betätigen.

● Das Wasser wird abgepumpt und die Wäsche geschleudert.

▶ Durch Antippen der Taste kann das Schleudern zur Schonung der Wäsche (z.B. Vorhänge) vorzeitig abgebrochen werden.

Die Wäsche soll tropfnass entnommen werden

▶Schnellgang-Taste zweimal antippen.

●Das Spülwasser wird abgepumpt.

Bei aktiver Kindersicherung:

▶Gleichzeitig Starttaste gedrückt halten.

Programmende

Das Programmende wird durch den Zeitwert 00:00h sowie durch «Tür öffnen» angezeigt.

Wäsche auflockern

Die Auflockerungsphase am Programmende dauert 5 Min. (exkl. Wollwaschprogramm) und verhindert ein Knittern der Wäsche.

Wäsche entnehmen

●Während der Auflockerungsphase: (Trommel dreht noch/Zeitwert 00:00h)

Schnellgang-Taste einmal antippen. (Programmabbruch)

Türöffnungstaste drücken und

▶Wäsche entnehmen.

●Nach Beendigung der Auflockerungsphase:

Türöffnungstaste drücken und

▶Wäsche entnehmen.

Entfernen Sie eventuelle Fremdkörper (z.B. Büroklammern) aus Trommel und Gummidichtung! Sonst besteht Rostgefahr!

Lassen Sie die Einfülltür etwas geöffnet, damit das Gerät austrocknen kann.

Gerät ausschalten

- Schliessen Sie die Wasserhähne. - Schalten Sie den Hauptschalter (bauseitig) aus.

Zusatzprogramme

Neben den verschiedenen Standardwaschprogrammen bietet Ihnen Ihr Waschextraktor die Möglichkeit einer individuellen Programmgestaltung.

Durch die Wahl eines oder mehrerer Zusatzprogramme können Sie Ihr Waschprogramm gezielt auf die jeweiligen Besonderheiten Ihrer Wäsche abstimmen.

▶ Sie haben zudem die Möglichkeit Ihren Waschautomaten durch Veränderung der Grundeinstellungen auf Ihre Bedürfnisse anzupassen. (Siehe Seite 20 - 22).

Expressprogramm

Expressprogramm für leicht verschmutzte Textilien.

Bewirkt eine Verkürzung der Waschzeit.

Bei kleineren Wäschemengen oder geringem Verschmutzungsgrad die Menge des Waschmittels, gemäss Dosier- empfehlung, reduzieren

Schonprogramm

Für pflegeleichte und besonders empfindliche Textilien aus Baumwolle, Mischgewebe, Synthetics.

Vorwaschen

Bei besonders stark verschmutzter Wäsche, bei starken Verfleckungen oder Berufswäsche.

Die Waschtemperatur beträgt 30°C.

¼ des Waschmittels in Kammer I einfüllen.

Achtung: Beim Wollprogramm wird kein Vorwaschen ausgeführt, um die Faser zu schonen.

Intensiv

Dieses Programm ist für stark verschmutzte Textilien, besonders mit bleichbaren Flecken (z.B. Obst, Kaffee, Tee, Rotwein, Öl) geeignet

Das Intensivprogramm kann für die Koch- und Buntwäsche, wie auch für pflegeleichte Gewebe zugeschaltet werden. Die Waschzeit wird verlängert.

Hinweis

- Intensivprogramm, Expressprogramm und Vorwäsche schliessen sich gegenseitig aus, weshalb nur eines dieser Zusatzprogramme gewählt werden kann.

Zusatzfunktionen

Startzeitvorwahl

Durch ein- oder mehrmaliges Antippen der Taste «Startzeitvorwahl» kann die Programmstartzeit um bis zu 23,5 Stunden verzögert werden.

Dies ermöglicht z.B. das Ausnützen des Niedertarifes für Nachtstrom. Beginn und damit auch Ende eines Programmes können an individuelle Lebensgewohnheiten angepasst werden.

In der Displayanzeige wird die Startzeit und die zu erwartende Zeit für das Programmende angezeigt, Nach dem Betätigen der Starttaste beginnt die Vorwahlzeit.

Nach Erreichen der Startzeit startet das gewählte Programm automatisch. Die aktuelle Programmdauer wird angezeigt.

Hinweis

• Die Startzeitvorwahl funktioniert nur, wenn kein Einweichprogramm gewählt ist (siehe auch Seite 21).
• Bei einem Stromunterbruch bleibt die aktuelle Zeit gespeichert. Die Dauer des Stromunterbruches wird nicht berücksichtigt.
• Benutzen Sie bei Startzeitvorwahl eine Dosierkugel für Flüssigwaschmittel. Bei direkter Dosierung in die Waschmittelkammer läuft das Flüssigwaschmittel langsam aus der Waschmittelschublade und verdickt. Geschieht dies mehrmals, kann es zu Verstopfungen durch Waschmittel-ablagerungen kommen.

Vorwahlzeit ändern

Die Vorwahlzeit kann jederzeit durch wiederholtes Betätigen der Zeitvorwahltaste geändert werden.

Wäsche nachlegen

Während der Vorwahlzeit kann Wäsche nachgelegt werden.

▶Drücken Sie die Türöffnungstaste.
▶Schliessen Sie die Tür.

▶Drücken Sie die Starttaste.

Bei aktiver Kindersicherung:

▶gleichzeitig die Schnellgang-Taste drücken.

Temperaturabsenkung

Durch mehrmaliges Antippen kann die Waschtemperatur in Schritten von 10°C (oberhalb 80°C um 15°C) reduziert werden.

Die neue Temperatur wird angezeigt. Sie kann auch während den ersten zwei Minuten des laufenden Programms verändert werden. Die geringere Temperatur wird durch eine Verlängerung der Nachwaschzeit kompensiert, weshalb mit weniger Energie ein gleichwertiges Waschresultat erzielt wird.

Schleuderdrehzahl

Diese Funktion wird verwendet, um zur Wäscheschonung, z.B. bei empfindlicher Wäsche, eine niedrigere Schleuderdrehzahl oder einen Spülstopp (siehe nächster Abschnitt) zu wählen. Ohne Drehzahlreduktion wird mit der maximalen Schleuderdrehzahl geschleudert.

Diese hängt jeweils vom eingestellten Programm ab.

Durch einmaliges Betätigen dieser Taste wird in der Digital-anzeige die vorprogrammierte Schleuderdrehzahl angezeigt.

Durch mehrmaliges Antippen kann diese reduziert werden. Die kleinstmögliche Schleuderdrehzahl beträgt 200 U/min.

Die Schleuderdrehzahl kann auch während eines laufenden Programms, nicht aber während des Schleuderns, verändert werden.

Sparhinweis

Soll die Wäsche in einem Wäschetrockner getrocknet werden, wählen Sie eine hohe Schleuderdrehzahl, da gut entwässerte Wäsche zum maschinellen Trocknen deutlich weniger Energie und Zeit benötigt.

Spülstopp

Die Funktion «Spülstopp» wird verwendet, um bei empfindlicher Wäsche eine Knitterbildung zu vermeiden. Die Wäsche bleibt dann im letzten Spülwasser liegen. (Siehe S. 14).

Wählen Sie Spülstopp, indem Sie die Schleuderdrehzahl bis zur Anzeige «Spülstopp» absenken.

Sie können das Programm durch Ablauf ohne Schleudern oder mit Schleudern beenden. (Siehe S.14)

Schnelligang-Taste

Das Programm kann durch Betätigen der Schnellgang-Taste verkürzt oder abgebrochen werden.

▶(Siehe Programm abbrechen Seite 14).
Im weiteren können mit dieser Taste auch Sonderprogramme gewählt werden.
▶(Siehe Programmtabelle Seite 10).

Ihr Waschextraktor bietet Ihnen zusätzlich zehn Spezialprogramme. Diese können mit einer Washcard um weitere 10 Programme erweitert werden.

Spezialprogramm wählen

▶Durch mehrmaliges Antippen dieser Taste kann eines der Spezialprogramme gewählt werden.
●Die Kontrolllampe leuchtet.
- Im Display wird die Waschtemperatur, das spezielle Programm und die Waschzeit angezeigt.

Zusatzfunktionen wählen

▶Die Einstellung der Zusatzfunktionen Temperaturabsenkung, Schleuderdrehzahlreduktion und Spülstopp ist gleich wie bei den übrigen Programmen (siehe Seite 21).

Wäsche einfüllen / Einfülltür schliessen

▶Diese Funktionen sind gleich wie bei den Standardprogrammen (siehe Seite 10).

Wolle 30°C

▶Maschinenwaschbare Textilien aus Wolle und Wollgemisch, mit Wollsiegel-Zusatz «filzt nicht» oder «waschmaschinenfest».

Handwäsche 20°C

▶Textilien aus handwaschbarer Wolle oder Wollgemisch.

Seide 30°C

▶Handwaschbare Textilien, die keine Wolle enthalten.

Feinstrumpfhosen und BH's in einem Wäschesack waschen.

Oberbekleidung 30°C

Mit diesem Programm können besonders delikate, waschbare Kleidungsstücke schonend gewaschen werden, z.B. Wollhosen, Gabardine, Jupes, Blusen, Jacken. Die Knitter- und Faltenbildung wird durch die spezielle Mechanik verringert. Durch die Zugabe eines geeigneten Appreturmittels, z.B. Bügelhilfe während dem Veredeln, wird die Weiterverarbeitung der Kleidungsstücke erheblich vereinfacht.

Es dürfen keine Kleidungsstücke mit Einlagen, Futter oder Polsterungen gewaschen werden - Gefahr des Einlaufens.

Vorbehandlung: Starke Verfleckungen z.B. durch Fett, Sonnencreme, Lippenstift oder Kosmetika, erfordern eine geeignete Vorbehandlung. Für Oberbekleidung eignet sich die Verwendung eines Anti-Flecken-Sprays mit Wollsiegel.

Maschenware ist zwingend mit dem Wollprogramm zu waschen.

▶Geben Sie das Wollwaschmittel in den zusätzlichen Flüssigkeitsbehälter in der Kammer II der Waschmittel-eingabe oder in einer Dosierkugel zur Wäsche.

Sportbekleidung 30°C

▶Diese Programm eignet sich für Wetterbekleidung, Sport- und Freizeitjacken, sowie für moderne Textilien aus Mikrofaser oder mit hohem Mikrofaseranteil, z.B. GoreTex oder SympaTex.

Vorbehandlung: Starke Verfleckungen z.B. durch Fett, Sonnencreme, Lippenstift oder Kosmetika, erfordern eine geeignete Vorbehandlung.

Bei fettartigen Verfleckungen reiben Sie flüssiges Feinwaschmittel mit den Fingern direkt auf die Verfleckung ein. Nicht bürsten - Gefahr der Gewebeschädigung! Nach einer Einwirkzeit von ca. 5 min. die Wäsche in der Waschmaschine waschen.

Verwenden Sie ausschliesslich Feinwaschmittel auch für GoreTex und SympaTex.

▶Wenn Sie flüssiges Feinwaschmittel verwenden, stellen Sie den zusätzlichen Flüssigkeitsbehälter in die Kammer II der Waschmitteleingabe oder legen Sie dieses in einer Dosierkugel zur Wäsche.

Verwenden Sie keinen Weichspüler.

Dieser kann atmungsaktive Membranen verschliessen und ein erfolgreiches, anschliessendes Imprägnieren verhindern.

Imprägnieren 30°C

Dieses Programm eignet sich zum einfachen und effizienten Imprägnieren von Kleidungsstücken aus dem Bereich der Sport- und Freizeitbekleidung z.B. Trainingsanzüge, Daunenjacken und Winterbekleidung.

Das spezielle Verfahren sorgt für eine gleichmässige und dauerhafte Imprägnierung.

Mikrofasergewebe, GoreTex und SympaTex

dürfen nur mit speziell dafür vorgesehenen Imprägniermitteln behandelt werden. Bei der Verwendung von herkömmlichen Imprägniermitteln besteht die Gefahr, dass die atmungsaktiven Membranen verstopfen.

Vorbehandlung: Die zu imprägnierende Kleidung muss zuvor gut gewaschen werden.

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Stellen Sie die zusätzlichen Flüssigkeitsbehälter in die Kammer I und Kammer II der Waschmittelschublade.

3,2 dl 1,6 dl

▶ Füllen Sie den Flüssigkeitsbehälter in der Kammer I mit 1,6 dl Putzessig – mit Putzessig wird die Wäsche für die Imprägnierung vorbereitet.
▶Füllen Sie den Flüssigkeitsbehälter in der Kammer II mit 3,2 dl Imprägniermittel, bzw. dosieren Sie gemäss Angaben des Imprägniermittelherstellers.
▶Schliessen Sie die Waschmittelschublade behutsam. Bei zu schnellem Schliessen besteht die Möglichkeit, dass Imprägniermittel und Putzessig zusammen in die Waschmaschine gelangen. Eine Imprägnierung ist dann nicht möglich.

Vorhänge 40°C

▶Textilien aus Mischgewebe und Synthetics. Waschprogramm mit hohem Wasserstand im Waschen und Spülen und tiefer Schleuderdrehzahl.
▶ Binden Sie bei Vorhängen Metallrollen oder Kunststoffgleiter in ein Wäschenetz oder einen Beutel (Kissenbezug) ein.

⚠️ Ältere Vorhänge sind oft von der Sonne stark ausgebleicht und nicht mehr widerstandsfähig. Bei maschinellem Waschen können daher leicht Schäden entstehen.

Um Knitter am Programmende zu verhindern ist es vorteilhaft, wenn Sie die Spülstoppfunktion verwenden (Siehe Seite 14).

Jeans 40°C

▶ Eventuelle Flecken vorbehandeln. Um Falten zu ver - meiden, die Jeans nach dem Waschen direkt aufhängen und an der Luft trocknen, oder erst im Trockner auf Stufe «bügelfeucht» trocknen, danach aufhängen und trocknen lassen.

Hemden / Blusen

▶ Je nach Verschmutzung Kragen und Manschetten vorbehandeln.

Schleudern

▶Zum Schleudern (ohne Spülen) von Textilien.
▶Die Einstellung der Schleuderdrehzahl ist mit der Zusatzfunktion möglich. (Siehe Seite 13).

Bitte Schleuderdrehzahlen (siehe Seite 18) beachten!

Spezialprogramme «p»

Ihr Waschextraktor bietet Ihnen zusätzlich zwanzig Spezialprogramme.

▶Diese Waschprogramme sind in drei Gruppen mit je zehn Programmen zusammengefasst.
●Gastronomie
●Altenheime
●Gewerbebetriebe.
▶ Entsprechend dem Einsatzort des Waschextraktors kann eine dieser Gruppen mit der erweiternden Grundeinstellung gewählt werden (Siehe Seite 21).

Spezialprogramm wählen

▶Durch mehrmaliges Antippen dieser Taste kann eines der Spezialprogramme gewählt werden.

Es erscheinen jeweils nur die zehn Waschprogramme der gewählten Programmgruppe

●Die Kontrolllampe leuchtet.
- Im Display wird die Waschtemperatur, das spezielle Programm und die Waschzeit angezeigt.

Zusatzfunktionen wählen

▶Die Einstellung der Zusatzfunktionen Temperatur-absenkung, Schleuderdrehzahlreduktion und Spülstopp ist gleich wie bei den übrigen Programmen (Siehe Seite 15).

Wäsche einfüllen / Einfülltür schliessen

▶Diese Funktionen sind gleich wie bei den Standardprogrammen (Siehe Seite 10).

Programmgruppe «p», Gastronomie, Altenheime, Gewerbebetriebe

▶Siehe Programmtabellen Seite 11/12

Wartung / Pflege / Reinigung

Gerät reinigen

Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf zu achten, dass die Stromzufuhr ausgeschaltet ist.

⚠️ Keinesfalls das Gerät mit Wasser abspritzen.

Keine Lösungsmittel verwenden! Diese Mittel können Geräteteile beschädigen, entwickeln giftige Dämpfe und sind explosionsgefährlich!

Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen, lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

⚠️ Die Seitenwände einer Maschine in Chromstahlausführung keinesfalls mit Chromstahlreiniger reinigen.

Gerät entkalken

Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich.

Entkalkungsmittel enthalten Säuren, können Geräteteile angreifen und Wäscheverfärbungen verursachen. Falls Sie dennoch entkalken möchten, beachten Sie die Herstellerangaben auf der Verpackung. Die Kalkbildung hängt stark von der Wasserhärte ab. Um Wasserschäden zu vermeiden, empfehlen wir nach ca. 5 Jahren den einwandfreien Zustand von einem Fachmann überprüfen lassen.

Trommel reinigen

Rostflecken, die durch liegengebliebene Metallteile entstanden sind, mit einem chlorfreien Reinigungsmittel beseitigen (Beschreibung der Inhaltstoffe auf der Packung beachten).

⚠ Niemals Stahlwolle verwenden!

Wasserzulaufschlauch

Um Wasserschäden zu vermeiden, empfehlen wir nach ca. 5 Jahren den einwandfreien Zustand von einem Fachmann überprüfen lassen.

Frostschutz

Steht das Gerät in einem frostgefährdeten Raum, müssen sofort nach jeder Benutzung alle Wasserreste aus der Laugenpumpe und dem Wasserzu- und ablaufschlauch entfernt werden.

Laugenpumpe entleeren

Siehe «Notentleerung» Seite 19.

Wasserzulaufschlauch entleeren

●Wasserhahn schliessen.
●Schlauch am Wasserhahn abschrauben, Wasser in ein Gefäss laufen lassen.
●Schlauch an Wasserhahn anschrauben.

Waschmittelschublade reinigen

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.
2. Drücken Sie hinten in der Mitte auf die Weichspülkammer abdeckung, und ziehen Sie die Schublade ganz heraus.

1. Nehmen Sie den Einsatz heraus.

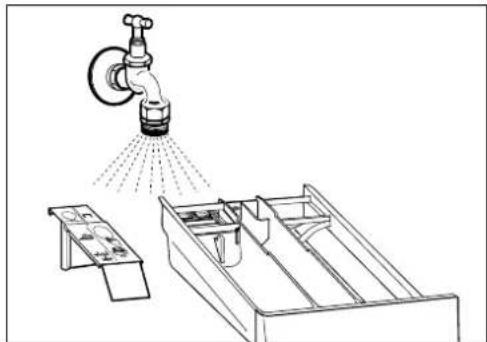

1. Reinigen Sie Kammern und Einsatz unter fliessendem Wasser.

1. Setzen Sie den Einsatz wieder in die Waschmittelschublade ein.

1. Setzen Sie die Waschmittelschublade in das Gerät ein.

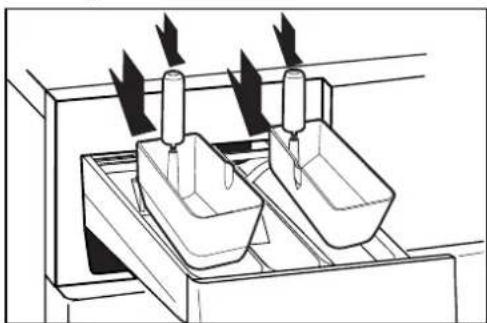

Flüssigkeitsbehälter reinigen

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.
2. Nehmen Sie die Flüssigkeitsbehälter (B) aus der Waschmittelschublade (C).
3. Ziehen Sie die Saugheber (A) aus den Flüssigkeitsbehältern heraus.

A B C

1. Reinigen Sie die Flüssigkeitsbehälter und Saugheber unter fliessendem Wasser.

1. Entfernen Sie Verschmutzungen z.B. Waschmittelrückstände mit einem geeigneten Reinigungsgerät z.B. Nylon-Bürste.
2. Setzen Sie die Saugheber wieder in die Flüssigkeitsbehälter. Bei Bedarf können diese wieder in die Waschmittelschublade eingesetzt werden.

Eine Notentleerung ist notwendig, wenn:

●Die Störungsmeldung «Wasserablauf prüfen und starten» erscheint.
●Die Pumpe durch Fremdkörper (z.B. Knöpfe, Klammern, Flusen) blockiert ist und das Wasser nicht abgepumpt wird.
- Bei verstopfter Pumpe können bis zu 20 Liter Wasser auslaufen. Stellen Sie einen Eimer bereit.

Verbrühungsgefahr! Heisse Waschlauge abkühlen lassen.

Entleerungsvorgang

1. ⚠ Hauptstromzufuhr abschalten.
2. Wartungsklappe durch Drücken auf die Einbuchtung öffnen.

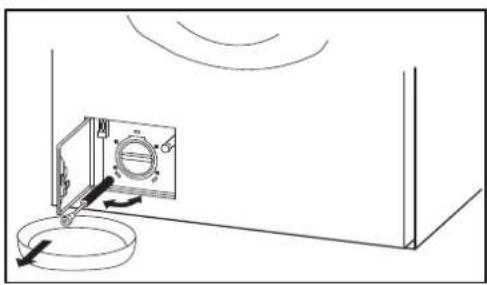

1. Entleerungsschlauch herausnehmen, Verschlussstöpsel ziehen, Wasser in ein Gefäss auslaufen lassen. Vorgang gegebenenfalls mehrmals wiederholen.

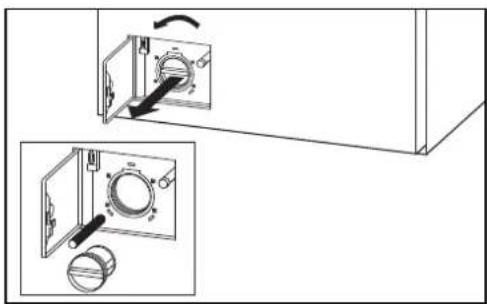

1. Pumpendeckel abschrauben.

1. Fremdkörper und Flusenablagerungen entfernen. Pumpeninnenraum reinigen. Pumpenflügel müssen sich drehen lassen.
2. Pumpendeckel zuschrauben.
3. Entleerungsschlauch verschliessen.
4. Wartungsklappe schliessen.
5. ⚠️ Hauptstromzufuhr wieder einschalten.
6. Waschprogramm wählen und sobald Wasserzufuhr stoppt, mit der Schnellgangtaste Programmende wählen. Durch diesen Vorgang wird verhindert, dass bei der nächsten Wäsche Waschmittel ungenutzt in das Ablaufsystem fliesst.

Siebe im Wasserzulauf reinigen

Die Siebe im Wasserzulauf müssen gereinigt werden, wenn bei geöffnetem Wasserhahn kein oder nicht genügend Wasser in das Gerät einläuft. Die Fehlermeldung «Wasserzulauf prüfen und starten» wird angezeigt. Die Siebe befinden sich in der Schlauchverschraubung am Wasserhahn und an der Rückseite des Gerätes.

Reinigungsvorgang

1. Wasserhahn schliessen.
2. Programm wählen, starten und nach ca. 20 Sekunden mit der Schnellgangtaste Programmende wählen. Dadurch kann der Wasserdruck im Zulaufschlauch abgebaut werden.
3. Schlauch am Wasserhahn abschrauben und Sieb unter fliessendem Wasser ausspülen.

1. Schlauch wieder anschliessen.
2. Schlauch an der Geräterückseite abschrauben.
3. Sieb mit einer Flachzange herausziehen, reinigen und wieder einsetzen.

1. Schlauch wieder anschliessen.
2. Wasserhahn öffnen und sicherstellen, dass kein Wasser austritt.
3. Wasserhahn schliessen.

Einstellungen

Grundeinstellungen

Das Gerät hat eine Grundeinstellung ab Werk. Es kann bei der Inbetriebnahme oder später mit den nachstehenden Funktionen auf individuelle Bedürfnisse angepasst werden.

Die Grundeinstellungen können nur verändert werden, wenn kein Waschprogramm läuft. Zum Ändern einer Grundeinstellung muss (müssen) immer zuerst die Programmtaste(n) in gedrückter Stellung gehalten und dann die Schnelligangtaste betätigt werden. Die entsprechenden Funktionen werden in der Displayanzeige angezeigt. Bei gehaltener (gehaltenen) Programmtaste(n) und mehrmaligem Antippen der Schnelligangtaste ändert die Anzeige.

Die Grundeinstellungen an Ihrer Maschine können gesperrt sein. Die Funktionen Uhrzeiteinstellung und Sprache sind jedoch trotzdem verfügbar.

Beispiel:

ZUSÄTZLICHER SPÜLGANG AUS ZUSÄTZLICHER SPÜLGANG EIN Funktion ausgeschaltet Funktion eingeschaltet

Zusätzlicher Spülgang (ab Werk AUS)

Zur Verbesserung der Spülergebnisse in Weichwassergebieten oder für Allergiker zusätzlichen Spülgang zuschalten.

Erhöhter Wasserstand beim Waschen (ab Werk NORMAL)

Wasserstand wird im Waschen erhöht.

Erhöhter Wasserstand beim Spülen (ab Werk NORMAL)

Wasserstand wird im Spülen erhöht.

Schleuderdrehzahl-Reduktion (ab WerkAUS)

Waschprogramme Schleuderdrehzahlen in

	Umdrehungen / Minute
	Aus	1.Red. Stufe	2.Red. Stufe
Koch-Buntwäsche	1400	1200	1000
Pflegeleichtwäsche 800	700	600
Feinwäsche 600	600	400
Wolle / Handwäsche	800	600	400

Uhrzeiteinstellung (ab Werk ist die Uhr nicht eingestellt)

Mit der Taste können die Stunden und mit der Taste die Minuten eingestellt werden.

Sprache (ab Werk DEUTSCH)

Die Grundsprache wird umgestellt und bleibt nach dem Ausschalten oder nach dem Schlafmodus erhalten.

Erweiterte Grundeinstellungen

▶Durch gleichzeitiges Antippen dieser drei Tasten, erfolgt die Anzeige der erweiterten Grundeinstellungen.
▶Wiederholtes Antippen der -Taste zeigt die möglichen Einstellungen an.
▶Das Antippen der -Teste ermöglicht das Verändern der Einstellungen.
▶Durch Antippen der -Taste wird die Anzeige der Einstellungen abgebrochen.

Hautschutzfunktion (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen!
Bei eingeschalteter Hautschutzfunktion werden bei jedem Waschprogramm zwei zusätzliche Spülen ausgeführt. Diese zusätzlichen Spülgänge können Hautallergien vermindern.

Kindersicherung (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen!
Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Programmes durch Kleinkinder verhindern.
Programmstart bei eingeschalteter Kindersicherung:

Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

Spülstopp (ab Werk INDIVIDUELL)

⚠️ «Erweiterte Grundeinstellungen» wählen!
Bei generell eingeschalteter Funktion erfolgt bei allen Pflege-leicht- und Feinwaschprogrammen automatisch ein Spülstopp.

Memoryfunktion (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen!

Bei eingeschalteter Memoryfunktion werden die gewählten Zusatzfunktionen Temperatur und Schleudern zu jedem Programm gespeichert. Wird dasselbe Programm wieder gewählt, werden die gespeicherten Werte automatisch übernommen. Die Werte können nachträglich geändert werden.

Einweichprogramm (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Bei eingeschalteter Funktion: Einweichzeit max. 12 Stunden.

▶Nach der Programmwahl durch Antippen der Zusatzfunktion Startzeitvorwahl, gewünschte Einweichzeit einstellen.
●Die eingestellte resp. die verbleibende Einweichzeit wird bis zum Programmstart angezeigt (1h-12h).
▶Durch betätigen der Starttaste beginnt die Einweichzeit.
▶Durch Antippen der Schnelligangtaste wird das Einweichen unterbrochen und das Waschprogramm gestartet. Hinweise:
Einweichmittel in Kammer I der Waschmitteleingabe einfüllen, und das Waschmittel in Kammer II.
▶Das Einweichprogramm muss bei jedem Waschgang erneut programmiert werden.
▶Bei jedem Stromunterbruch bleibt die aktuelle Einweichzeit gespeichert. Die Dauer des Stromunterbruches wird nicht berücksichtigt.

Cool-Down-Funktion (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen! (Laugenabkühlung)

Mit eingeschalteter Laugenabkühlung wird Kochwäsche am Ende des Waschgangs mit kaltem Wasser abgekühlt.

Es können damit Schäden an älteren Ablaufleitungen verhindert werden.

Bei den Pflegeleicht-Programmen erfolgt dieses Abkühlen immer und unabhängig von dieser Einstellung. Es wird damit Knitter in der Wäsche verhindert.

Auflockern am Programmende (ab Werk EIN)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Mit eingeschalteter Funktion erfolgt am Programmende ein Auflockern der Wäsche während 5 Minuten.

Waschzeitreduktion (ab Werk EIN)

«Erweiterte Grundeinstellungen» wählen!

Bei ausgeschalteter Funktion werden die Koch-, Buntwasch- sowie Pflegeleichtprogramme verlängert.

LCD-Helligkeitseinstellung (ab Werk 220)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Mit der Taste kann die Helligkeit oder Schrift auf dem Display verändert werden.

LCD-Kontrasteinstellung (ab Werk 34)

⚠️ «Erweiterte Grundeinstellungen» wählen!

Mit der Taste kann der Kontrast auf dem Display verändert werden.

Summer Lautstärke (ab Werk LAUTSTÄRKE 2)

«Erweiterte Grundeinstellungen» wählen! Bei eingeschaltetem Summer ertönt am Programmende in regelmässigen Abständen ein Signal. Die Lautstärke ist in 3 Stufen mit der Taste erstellbar.

Aus Lautstärke 1 Lautstärke 2 Lautstärke 3

Stand-by-Funktion (ab Werk EIN)

«Erweiterte Grundeinstellungen» wählen! Bei eingeschalteter Stand-by-Funktion schaltet die Steuerung, wenn kein Waschprogramm läuft in den Energiespar-Zustand. Alle Anzeigen sind dunkel.

Optische Schnittstelle (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen! Wenn die optische Schnittstelle (SCS) eingeschaltet ist, kann der Kundendienst über einen PC mit der Maschine kommunizieren.

Netzanschluss reduziert (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen! Bei reduzierter Anschlussspannung verlängern sich die Programmzeiten entsprechend.

Aus = 400 V 3 N \~ 5.1 kW/10A Ein = 400 V 2 N \~ 3.7 kW/10A Ein = 230 V 1 N \~ 2.3 kW/10A Ein = 230 V 1 N \~ 3.7 kW/16A

Waschprogramm-Set (ab Werk GASTRONOMIE)

«Erweiterte Grundeinstellungen» wählen! Mit der Taste ist eine der drei Programmgruppen wählbar. GASTRONOMIE ALTENHEIME GEWERBEBETRIEBE

Defaultsprache (ab Werk DEUTSCH)

«Erweiterte Grundeinstellungen» wählen! Wird mit den Tasten und temporär eine andere Sprache gewählt, wechselt die Einstellung 4 Minuten nach Programmende, im Standby-Modus oder nach längerem Stillstand zur Defaultsprache zurück.

Wash-Card

Wash-Card einschieben

Die Wash-Card mit den gewünschten Programmen mit dem ▲ -Symbol nach oben einschieben. Auf der Displayanzeige erscheinen die auf der Karte gespeicherten Waschprogramme.

SXX = Spezialprogramme-Nr. 11÷20

Waschprogramme speichern

▶Durch Antippen der Taste werden die Spezialprogramme gespeichert.
▶ Es erscheint die Meldung «WASHCARD GESPEICHERT».

Wash-Card entfernen

Die Wash-Card ist für den Waschbetrieb nicht notwendig.

Spezialprogramm wählen

(siehe Seite 16)

▶Nach zehnmaligem Antippen der Taste erscheint das erste von 10 möglichen Wash-Card-Programmen.

▶Nach weiterem Antippen erscheinen die übrigen Wash-Card-Programme.

Zusatzfunktionen

Reduzierung der Waschtemperatur und Schleuderdrehzahl sind bei Wash-Card-Programmen nicht möglich.

Die Spülstoppfunktion durch Abwahl der Schleuderdrehzahl ist bei Wash-Card-Programmen nicht möglich.

Störungen

Reparaturen, Änderungen oder Eingriffe an Elektrogeräten dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benutzer entstehen.

Bei Reparaturen dürfen nur Originalersatzteile eingesetzt werden. Nur bei diesen Teilen gewährleisten wir, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Waschextraktoren stellen.

Kleine Störungen selbst beheben

Das Gerät geht nach Betätigen einer Programmtaste nicht in Betrieb:

▶Überprüfen Sie, ob der bauseitige Hauptschalter eingeschaltet oder der Netzstecker eingesteckt ist.
▶Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelöst hat.

Das Gerät läuft nicht an:

▶Starttaste nicht gedrückt.

▶ Startzeitvorwahl eingestellt. Start erst nach Ablauf der vorgewählten Startzeit.

Waschmittel wird aus Kammer A nicht eingespült:

▶ Taste «Vorwäsche» nicht gedrückt.

Waschmittelreste in der Waschmitteleingabe:

▶Feuchtes oder verklumptes Waschmittel. Waschmittel-eingabe vor dem Einfüllen des Waschmittels abtrocknen. Bei Flüssig- und Kompaktwaschmitteln Dosierhilfen benutzen. Das Waschmittel in die Dosierhilfe füllen und zur Wäsche in die Trommel geben.

Wasser beim Waschen nicht sichtbar:

▶Kein Fehler! Das Wasser befindet sich im Gerät unterhalb des sichtbaren Bereiches.

Waschergebnis nicht gut:

▶Verschmutzungsgrad war höher als gewohnt.
▶Art des Waschmittels und die Dosierung verändern.
▶Maximal zulässige Temperatur für die Textilien wählen.
▶Ein stärkeres Waschprogramm wählen.

Waschmittelrückstände auf der Wäsche:

▶ Dies ist nicht auf ein schlechtes Spülergebnis Ihres Waschautomaten zurückzuführen, sondern es handelt sich um unlösliche Rückstände von einzelnen phosphatfreien Waschmitteln, die mitunter dazu neigen, sich als helle Flecken auf der Wäsche abzulagern.

▶ Abhilfe: trocknen und ausbürsten oder sofort den gesamten Spülvorgang wiederholen. Eventuell Waschmittel wechseln.

Graue Rückstände auf der Wäsche:

▶Bei Verschmutzungen aufgrund von Salben, Fetten oder Ölen reicht manchmal die Normaldosierung des Waschmittels nicht aus, beim nächsten Waschen die Dosierung erhöhen. Abhilfe: maximal zulässige Temperatur für die Textilien wählen.

Graue Flecken auf der Wäsche:

Diese Flecken können durch Kosmetika oder Weichspüler verursacht sein und schon vor dem Waschen ausserhalb des Gerätes auf die Wäsche gelangt sein. Abhilfe: nach Einweichen in Flüssigwaschmittel lassen sich einige Flecken wieder auswaschen.

Nach dem letzten Spülgang ist Schaum zu sehen:

▶ Einzelne Waschmittel neigen zu starker Schaumbildung, was jedoch keinen Einfluss auf das Spülergebnis hat.

Mehrmaliges Schleudern:

▶Das Unwuchtkontrollsystem hat eine Unwucht erkannt und durch mehrmaliges Anschleudern diese Unwucht beseitigt.

Schleuderergebnis nicht gut:

Das Unwuchtkontrollsystem hat eine Unwucht erkannt, die nicht beseitigt werden konnte. Bei Unterbeladungen oder kritischen Wäscheteilen wie Badezimmervorlagen, wird die Wäsche nicht genügend verteilt. Die Schleuder-drehzahl wird in Abhängigkeit von Beladung und Unwucht reduziert, das Gerät vor Überbeanspruchung geschützt.

Vibrationen beim Waschen und Schleudern:

▶Die Transportsicherungen wurden nicht entfernt. Hinweise in der Aufstellanleitung beachten!
▶Gerätefüsse wurden bei der Aufstellung nicht fixiert. Das Gerät mit der Wasserwaage neu ausrichten, die Gerätefüsse nach Aufstellanleitung fest sichern.

Programmzeitverlängerung/Mehrmaliges Schleudern:

▶Bei starken Unwuchten beim Schleudern können Programmzeit-Verlängerungen durch mehrmaliges Verteilen der Wäsche auftreten. Abhilfe: grosse und kleine Teile gemeinsam waschen, um die Unwucht zu verringern. ▶Stromausfall (Sperrzeiten von EW beachten).

Einfülltür lässt sich nicht öffnen:

▶Programm noch nicht beendet.
▶«Spülstopp» gewählt (siehe Seite 14).

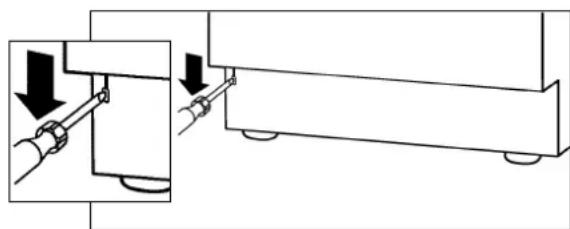

Einfülltür bei Stromausfall oder Gerätedefekt wie folgt öffnen:

▶Wasserhahn schliessen!
▶Notentleerung durchführen (siehe Seite 16).
▶Am Zugöffner ziehen.

Modell mit Ablaufpumpe:

Modell mit Ablaufventil:

●Die Einfülltür öffnet sich.

Überprüfen Sie, ob die Trommel stillsteht, bevor Sie die Tür öffnen!

Störungsmeldungen

Bei den nachstehenden Störungsanzeigen kann das Programm nach Beheben der Störungen durch Betätigen der Starttaste wieder gestartet werden.

«Kindersicherung aktiv»

▶Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

«Wasserzulauf prüfen»

▶Wasserhahn öffnen und neu starten.
▶Sieb im Wasserzulauf verstopft, siehe «Siebe im Wasserzulauf reinigen» (Seite 19).
▶Unterbruch in der Wasserversorgung.

«Wasserablauf prüfen»

▶Überprüfen, ob der Ablaufschlauch geknickt oder der bauseitige Wasserablauf verstopft ist.
▶Gefäss unter Ablauffilter stellen, Ablauffilterdeckel aufschrauben (links drehen) und Ablauffilter langsam herausziehen. Wasser in Gefäss auslaufen lassen, Filter reinigen und wieder einsetzen (rechts drehen).

▶Tür zudrücken bis Verschluss richtig einschnappt. Das gewählte Programm startet automatisch.

«Unwucht kein Schleudern»

▶Wäsche wurde nicht geschleudert.
▶Vermeiden Sie das Beladen der Trommel mit einzelnen schweren Wäschestücken.
▶Lockern Sie die Wäsche auf: Mit separatem Schleuderprogramm nochmals schleudern.

«Netzsperrung»

▶Maschine gestoppt durch Netzsperrung.
▶Nach dem Aufheben der Sperre läuft die Maschine automatisch weiter.

Störungsmeldungen Er (Wash-Card)

Die nachstehenden Störungsanzeigen stehen im Zusammenhang mit der Wash-Card.

Falls das Gerät eine Funktionsstörung F -- anzeigt:

▶Brechen Sie das Programm mit der Schnellgang-Taste ab und wählen Sie ein neues Programm.

Bei wiederholter Fehleranzeige:

▶Stromzufuhr für ca. 1 Minute unterbrechen und wieder einschalten. (Netzstecker ziehen oder bauseitigen Hauptschalter ausschalten)
▶Das Gerät ist wieder betriebsbereit, wenn die Kontroll-lampen der Programme blinken.
▶Wählen Sie ein neues Programm.

Bei nochmaliger Fehleranzeige:

▶Fehlermeldung notieren.
Wasserhahn abstellen und Netzstecker ziehen oder bauseitigen Hauptschalter ausschalten.
▶Kundendienst benachrichtigen.

Kundendienst

Bevor Sie den Kundendienst rufen, prüfen Sie, ob Sie die Störung selbst beheben können (siehe «Kleine Störungen selbst beheben» Seite 23).

In Beratungsfällen entstehen Ihnen auch während der Garantiezeit Kosten bei Einsatz eines Service-Technikers. Von der Garantie ausgenommen sind Störungen, die durch unsachgemässe Bedienung sowie durch verstopfte Filter oder Fremdkörper entstehen.

!

Wenn Sie eine Störung nicht selbst beheben können, Netzstecker ziehen oder Hauptschalter ausschalten, Wasserhahn schliessen und den Kundendienst rufen. Wählen Sie die zentrale Kundendienst-Nummer (siehe Umschlag-Rückseite). Sie werden automatisch mit der zuständigen Kundendienst-Niederlassung in Ihrer Region verbunden.

Geben Sie bitte dem Kundendienst die Fehlermeldung F – sowie die Produkte- und Gerätenummer an. Sie finden diese Angaben auf dem Typenschild im Rahmen der geöffneten Einfülltür. Notieren Sie hier die Nummer ihres Gerätes.

Produkte-Nr.

Geräte-Nr.

Garantie

Garantie 1 Jahr.

FRANÇAIS

Sommaire

Remarques importantes

Inhaltsverzeichnis deutsch 4

Indice italiano 47

Messages de panne Er (Wash-Card)

Inhaltsverzeichnis deutsch

4

Sommaire français

25

Zentrale Kundendienst-Nummern für die Schweiz

Tel. [phone]

Fax [phone]

Service après-vente

Schulthess Maschinen AG /SA

Postfach/Case postale/Casella postale

CH-8633 Wolfhausen

Tel. 055 · 253 51 11

Fax 055 · 253 54 70

http://www.schulthess.ch

Schulthess Maschinen GmbH

Hetzendorferstrasse 191

A-1130 Wien

Tel. 01·803 98 00-20
