BEDIENUNGSANLEITUNG GWA720KOR Pelgrim

Das Gerätetypenschild befindet sich auf der Innenseite des Geräts.

Kleben Sie hier das Gerätetypenschild ein

Halten Sie die vollständige Typennummer bereit,

wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Adressen und Telefonnummern der Kunderdienstorganisation finden Sie auf der Garantickarte.

Benutzte Piktogramme - Pictograms used

1 Gerätebeschreibung und Bedienung 24

2 Sicherheit

2.1 Worauf Sie achten müssen 25

2.2 Abluftsysteme 26

3 Installation

3.1 Allgemein 27

3.2 Montage der Dunstabzugshaube an die Seitenwände 28

3.3 Montage der Dunstabzugshaube an die Wand 29

3.4 Montage der Türfüllung 30

4 Wartung

4.1 Reinigen 31

4.2 Reinigung oder Austausch der Fettfilter 31

4.3 Austausch der Kohlefilter

4.4 Entfemen und Einsetzen der Tür

5 Anlagen 32

1 Gerätebeschreibung und Bedienung

Gerätebeschreibung

1.-Dampfsmmler
2.-Fettfilter
3.-Bedienfeld
4. - Beleuchtung

1. • Beleuchtungsschalter
2. • Schalter für die elektrische Klappe bzw. Geschwindigkeitseinstellung für den Ventilator

Abhängig von der Dampfentwicklung können Sie eine höhere oder niedrigere Einstellung wählen. Schalten Sie Dunstabzugshause fünf Minuten vor dem Beginn des Kochens ein. Lassen Sie nach dem Kochen die Dunstabzugshaube noch ca. 15 Minuten lang eingeschaltet.

Bei einer Dunstabzugshaube, die an ein zentrales Absaugsystem angeschlossen ist, können Sie nur die Beleuchtung ein- und ausschalten und die elektrische Klappe öffnen oder schließen.

Kohlefilter anbringen (nur bei Rezirkulation)

Den Kohlefilter auf den Motorgehäusedeckel zentrieren und um eine Umdrehung nach rechts drehen.

Einleitung

Wenn Sie diese Gebrauchsanweisung lesen, sind Sie schnell über alle Möglichkeiten informiert, die dieses Gerät Ihnen bietet. Sie finden hier Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sogfältig auf. Dies kann für einen eventuellen Nachbesitzer des Geräts von großem Nutzen sein.

2 Sicherheit

2.1 Worauf Sie achten müssen

Achtung! Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel "Installation"). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist.

• Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an.
• Aufgrund eventuell vorhandener scharfer Kanten empfehlen wir, bei der Montage der Dunstabzugshaube Arbeitshandschuhe zu tragen.
• Das Gerät wurde gemäß den aktuellsten Sicherheitsstandards gefertigt. Dennoch empfehlen wir, dass Personen mit psychischen oder motorischen Störungen oder geistigen Behinderungen das Gerät nicht ohne Aufsicht bedienen sollten. Dies gilt auch für Kinder.
• Verwenden Sie die Dunstabzugshaube nicht, wenn die Fettfilter nicht oder nicht korrekt angebracht sind!
• Lehnen Sie sich nicht gegen die Dunstabzugshaube.
• Sorgen Sie für ausreichende Belüftung, wenn Sie die Dunstabzugshaube zusammen mit einem Gaskochfeld verwenden.
• Die Luftabfuhr darf nicht an einen Abzugskanal angeschlossen werden, der auch für andere Heizgeräte verwendet wird.
• Unter der Dunstabzugshaube darf nicht flambiert werden; reinigen Sie den Filter rechtzeitig. Beim Frittieren ist eine ständige Aufsicht erforderlich, um zu verhindern, dass heißes Fett in Brand gerät.
• Die Dunstabzugshaube muss regelmäßig (mindestens ein Mal pro Monat) innen und außen gereinigt werden. Wenn Sie diese Vorschrift nicht beachren und die Filter nicht vollständig reinigen oder ersetzen, kann dies zu Brandgefahr führen.
• Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleichwertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschließen.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechsel! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern.

2. Sicherheit

• Die Fettfilter werden bei Verwendung des Geräts heiß. Warten Sie nach dem Kochen mindestens 30 Minuten vor der Reinigung.
• Bei Reperatur oder Reinigung des Geräts muss der Strom ausgeschaltet werden. Ziehen Sie den Stecker aus der Steckdose oder drehen Sie den Schalter im Stromkasten auf Null.
• Fett und Öl können bei Überhitzung Feuer fangen. Bleiben Sie während der Zubereitung von Speisen stets in der Nähe.

Dieses Gerät verfügt über das Kennzeichnen durch der europäischen Richtlinie hinsichtlich der Entsorgung außer Betrieb genommener elektrischer und elektronischer Geräte (AEEA). Dieses Produkt muss in Übereinstimmung mit den vor Ort geltenden Abfallentsorgungsvorschriften entsorgt werden. Für weitere Informationen zur Behandlung, Wiederverwendung und zum Recycling dieses Produkts nehmen Sie bitte Verbindung auf mit der Verwaltung Ihres Wohnorts, Ihrem Abfalldienst oder mit dem Geschäft, in dem Sie dieses Produkt erworben haben.

2.2 Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf drei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Küchendämpfe werden nach Wahl über die Ober- (B1) oder die Hinterseite (B2) nach außen abgeführt. Dies ist die beste Methode!
2. Als Rezirkulations-Dunstabzugshaube (ausgeschlossen motoriose Dunstabzugshauben). Die Fettteile der angezogenen Küchendämpfe werden gefiltert. Die angesaugte Luft wird nicht abgeführt, sondern wieder in die Küche abgegeben (B1). In diesem Fall müssen Sie einen Kohlefilter einsetzen.
   Achtung! Sie müssen den Kohlefilter getrennt bestellen.
3. Als motorlose Dunstabzugshaube. Diese Art von Dunstabzugshaube ist nur zur Montage in Kombination mit einem mechanischen Belüftungssystem geeignet.

B1 B2 B1

3 Installation

3.1 Allgemein

Der Anschluss dieses Geräts an das Stromnetz muss von einem anerkannten Installateur vorgenommen werden, der die anzuwendenden Sicherheitsvorschriften kennt und beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 70 cm betragen. Bei einer elektrischen Kochplatte beträgt dieser Mindestabstand 50 cm.
  • Die auf der Plakette mit den technischen Daten des Geräts angegebene Nennspannung muss der Nennspannung der Hausinstallation entsprechen.
• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte (wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen werden.
• Beachten Sie die vor Ort geltenden Vorschriften für die Belüftung von Gasgeräten.
• Je kürzer das Abluftronn und je weniger Krümmungen es hat, desto besser funktioniert die Dunstabzugshaube.
• Überprüfen Sie vor dem Bohren, ob in der Wand Installationsleitungen vorhanden sind.
• Das Anschlussrohr des Kamindeckels hat einen Durchmesser von 125 oder 150 mm. Am besten ist es, wenn das Ablufrohr den gleichen Durchmesser hat.
• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial ist für verstärkte Beton- und Backsteinmauern geeignet. Für andere Materialien sind möglicherweise spezielle Dübel und Schrauben erforderlich.

3 Installation

Montagevorbereitung

Wählen Sie die gewünschte Abluftöffnung (B1 oder B2) und machen Sie diese frei, indem Sie die vorperforierte Platte entfernen. Befestigen Sie das Kunststoffanschlussstück an der freigemachten Abluftöffnung. Das Anschlussstück verfügt über einen Bajonettverschluss.

B1 B2 B1 B2 B1 B2 B2

3.2 Montage der Dunstabzugshaube an den Seitenwänden

Überprüfen Sie, ob die Schränke ausreichend stabil sind. Verwenden Sie zur Bestimmung des Orts der Befestigungsoffnungen die Bohrmarkierung N2. Die Oberseite der Markierung entspricht der Oberseite der Dunstabzugshaube. Die Vorderseite der Markierung entspricht der Vorderseite der Dunstabzugshaube ohne Türklappe.

Bohren Sie die Befestigungsöffnungen in die Schränke. Zur Befestigung der Dunstabzugshaube an Schränken mit einer Wandstärke von 16 mm sind Füllstücke mitgeliefert. Mit dem mitgelieferten Winkeleisen (Q) können Sie den Raum an der Hinterseite zwischen der Dunstabzugshaube und der Wand füllen.

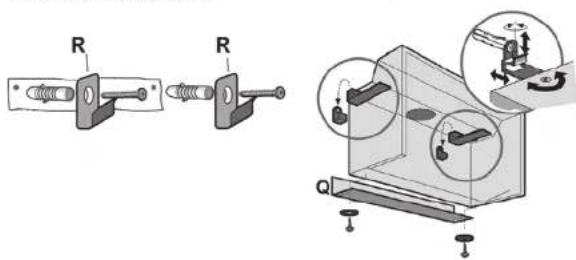

3.3 Montage der Dunstabzugshaube an die Wand

Verwenden Sie zur Bestimmung des Orts der Befestigungssöffnungen die Bohmarkierung N1. Die Oberseite der Markierung entspricht der Oberseite der Dunstabzugshaube. Bohren Sie die Öffnungen und befestigen Sie die Mauerbügel (R) mit Hilfe der Dübel 1. und Schrauben an der Wand. Schieben Sie die Aufhängbügel von der Rückseite her in die Dunstabzugshaube. 2. Befestigen Sie den Bügel mit den mitgelieferten Schrauben und Unterlegscheiben. 3. Schrauben Sie auch eine Inbusschraube in die Aufhängbügel. Hiermit können Sie dann 4. die Höhe einstellen. Hängen Sie die Dunstabzugshaube an die Mauerbügel. Mit den Stellschrauben 5. oder durch Ein- und Ausschrauben der Bügel ist die Höhe und die Tiefe der Dunstabzugshaube verstellbar.

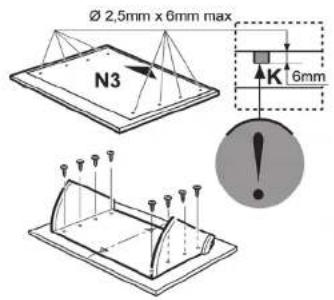

3.4 Montage der Türfüllung

Öffnen Sie die Tür, drücken Sie den Haken nach innen und entfernen Sie die Tür. 1. Legen Sie die Turfüllung mit der Hinterseite nach oben auf eine flache Fläche.2.

Legen Sie die Bohrmarkierung (N3) auf die Rückseite der Türfüllung. Der Pfeil auf der 3. Markierung muss zur Oberseite zeigen.

Bohren Sie die Befestgungsöffnungen (K), mindestens 2,5 mm, höchstens 6 mm tief.4. Befestigen Sie die Metallplatte mit den acht mitgelieferten Schrauben.5.

Setzen Sie die Tür mit der Platte wieder in die Dunstabzugshaube ein. Zuerst an der 6. Ober-, dann an der Unterseite.

Überprüfen Sie, dass die Tür gut öffnet und schließt.7.

Achtung: Schalten Sie während des Reinigens und der Wartung die Netzspannung aus, indem Sie den Stecker aus der Steckdose ziehen oder die Sicherung im Sicherungskasten herausnehmen.

4.1 Reinigen

Sie können die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch reinigen, danach mit sauberem Wasser nachbehandeln. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda. Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie gelegentlich mit Wachs einreiben.

4.2 Reinigung oder Austausch der Fettfilter

Öffnen Sie die Vermiegelung der Filter und entfernen Sie den Fettdilter.

Achtung: Reinigen Sie die Fettfilter einmal pro Monat mit Seifenlauge. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

4.3. Austausch der Kohlefilter

Die Sättigung des Filters hängt vom Gebrauch ab. Der Kohlefilter muss jedoch mindestens alle vier Monate ausgetauscht werden.

Achtung: Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filter rechtzeitig aus.

4.4 Entfernen und Einsetzen der Tür

Öffnen Sie die Tür und drücken Sie den Haken an der Seite der Tür nach innen. Ziehen Sie die Tür aus der Führung. Setzen Sie die Tür mit der Platte wieder in die Dunstabzugshaube ein. Zuerst an der Ober-, dann an der Unterseite.

5 Anlagen

Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: Pappe; •

Polyethylenfolie (PE); •

CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmreservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsperung an Energie und Ressourcen mit sich bringt.
