BEDIENUNGSANLEITUNG L22F135A3V2 TELEFUNKEN

^1 TELEFUNKEN ^® Markenlizenz:

TELEFUNKEN Licenses GmbH

Vertrieb: Vestel Germany GmbH,

D-85748 Garching bei München

Sicherheitsvorkehrungen ....1

Stromquelle....1

Aufstellen des TV-Gerätes 1

Netzkabel und Stecker....2

Einleitung 2

Bestimmungsgemäßer Betrieb 2

Vorbereitung ....2

Symbole in dieser Bedienungsanleitung ....3

Wichtige Sicherheitshinweise 3

Servicearbeiten 5

Außer Betrieb nehmen und lagern ....5

Umweltinformationen 5

Zubehör im Lieferumfang 6

TV - Eigenschaften 6

DVD-Eigenschaften 6

Anzeigen des TV 6

TV-Bedientasten & Betrieb 7

Bedienung mit den Tasten der Fernbedienung ...7

Eingangsauswahl....7

Kanäle wechseln und Lautstärke ändern .....7

DVD-Steuertasten 7

Ansicht der Fernbedienung - TV 8

Ansicht der Fernbedienung - DVD....9

Einlegen der Batterien in die Fernbedienung .....11

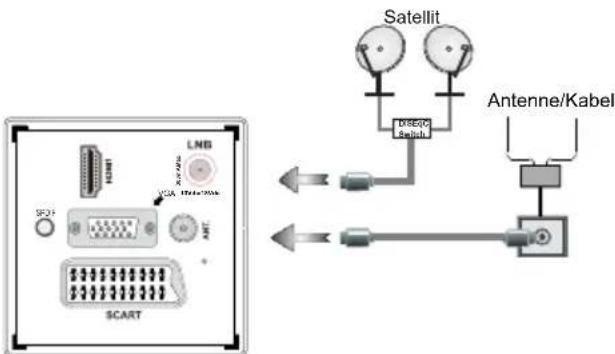

Netzanschluss & Anschluss an Antenne/Kabel/Satellit 11

Ein-/Ausschalten....11

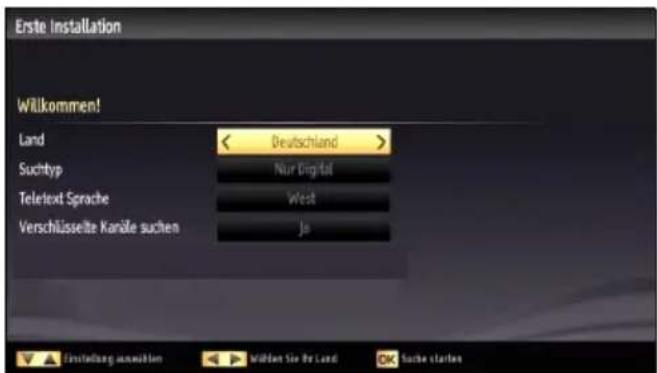

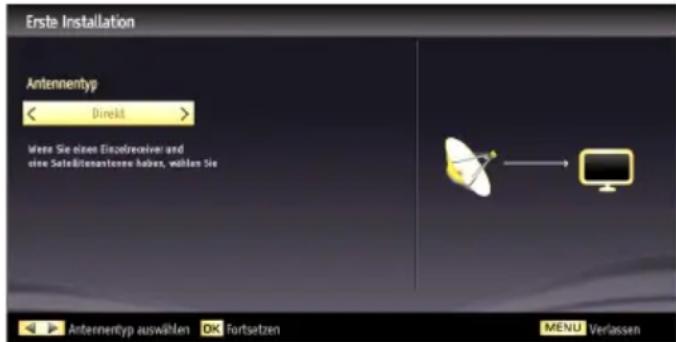

Erste Installation 11

Medienwiedergabe über USB-Eingang .....13

Bildgröße ändern: Bildformate ....14

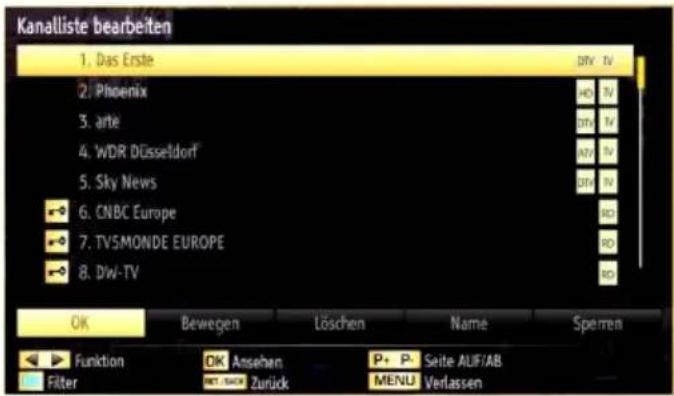

Verwendung der Kanalliste ....14

Kanalliste sortieren ....14

Menü-Eigenschaften und -Funktionen......15-16-17

DVD-MODUS 18

Eine DVD ansehen 18

Hinweise zur DVD Wiedergabe ....18

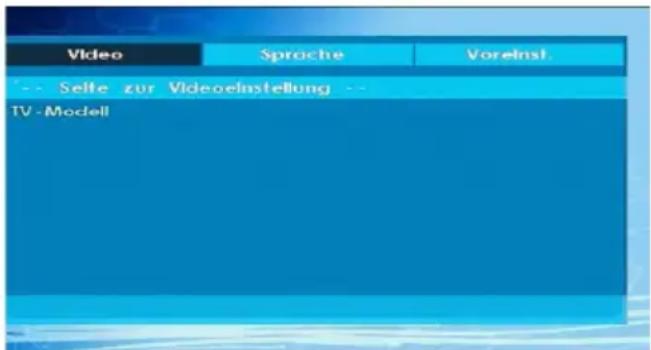

DVD-Modus-Konfiguration....19

Elektronischer Programmführer (EPG)......22

Teletext 22

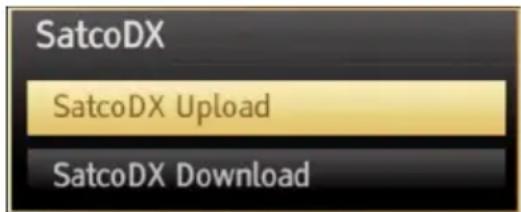

Verwendung der SatcoDX-Funktion ......22

Softwareaktualisierung 22

Tipps zur Fehlersuche und -behebung .....23

Typische Anzeigemodi PC 24

Technische Daten 25

Im USB-Modus unterstützte Dateiformate .....25

Hinweis zur Konformität......27

Definition der Begriffe ....27

Sicherheitsvorkehrungen

VORSICHT
STROMSCHLAGGEFAHR NICHT ÖFFNEN

VORSICHT: UM DIE GEFAHR VON STROMSCHLAG NICHT ÖFFNEN (oder zurück). KEINE VOM BENUTZER GEWARTET. WENDEN SIE SICH AN FACHPERSONAL.

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Diese kann so hoch sein, dass die Gefahr eines elektrischen Schlages für Personen besteht!

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

Bitte lesen Sie diese Anleitung vollständig vor der Installation oder Inbetriebnahme.

WARNHINWEIS: Lassen Sie niemals zonen (einschließlich Kinder) mit beschränkten physischen, sensorischen r geistigen Fähigkeiten oder mangels hrung und / oder Kenntnisse unbeaufsichtigt trische Gerät benutzen!

Kinder können Gefahren nicht richtig erkennen! Das Verschlucken von Batterien kann tödlich sein. Bewahren Sie Batterien stets außer Reichweite von Kindern auf. Wenn eine Batterie verschluckt wurde, sofort einen Arzt aufsuchen. Bewahren Sie die Verpackung, z.B. Folien, außer Reichweite von Kindern auf. Es besteht Erstickungsgefahr.

Stromquelle

- Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden.

Warnung: Lassen Sie das TV-Gerät nicht standby- oder aktiven Modus, wenn Sie gehen.

Aufstellen des TV-Gerätes

- Halten Sie um das Fernsehgerät mindestens 10cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten.

• Blockieren Sie niemals die Belüftungsöffnungen und -löcher.
• Stellen Sie den Fernseher nicht auf geneigten oder instabilen Flächen. Das Fernsehgerät kann umkippen.
• Um eine Beschädigung des TV-Gerätes zu verhindern, stellen Sie keine Gegenstände auf das Fernsehgerät.
• Verwenden Sie das TV-Gerät nur in gemäßigten Klimazonen.

Netzkabel und Stecker

• Der Stecker des Stromkabels sollte leicht zugänglich sein. Im Falle von Stürmen und Blitzen, wenn man ins Urlaub geht, oder wenn das Fernsehgerät über einen längeren Zeitraum nicht benutzt wird, trennen Sie das es vom Netz.
• Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.
• Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein.
• Handhaben Sie das Netzkabel immer am Stecker, trennen Sie das TV-Gerät nicht durch Ziehen des Netzsteckers vom Netz.
• Berühren Sie niemals das Netzkabel / den Stecker mit nassen Händen, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Machen Sie niemals Knoten in das Netzkabel, und binden Sie es nie mit anderen Kabeln zusammen.
• Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann.
• Beschädigungen am Netzkabel/Netzstecker können zu Bränden oder Stromschlägen führen. Wenn es beschädigt ist, muss sie ersetzt werden, jedoch sollte dies nur von qualifiziertem Personal durchgeführt werden.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter, wie z.B. Blumenvasen auf das Gerät. Meiden Sie Tropf- und Spritzwasser.
• Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät ausstecken und durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Lesen Sie die entsprechenden Hinweise in diesem Handbuch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel SICHERHEITSHINWEISE. Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Bestimmungsgemäßer Betrieb

Dieses Gerät dient zum Empfang und zur Anzeige von TV-Programmen. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung der Empfangs- und Anzeigequellen durch diverse externe Geräte. Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Ein Betrieb des LED-TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen.

Vorbereitung

Halten Sie zur Gewährleistung einer angemessenen Luftzirkulation rund um das Fernsehgerät einen Freiraum von mindestens 10 cm ein. Verwenden Sie dieses Gerät nur in gemäßigtem Klima.

Symbole in dieser Bedienungsanleitung

Folgende Symbole werden in der Bedienungsanleitung als Markierung für Einschränkungen und Vorsichtsmaßnahmen sowie Sicherheitshinweise verwendet. Bitte beachten Sie solche Hinweise aus Gründen der Sicherheit.

WARNUNG

Wenn Sie eine so gekennzeichnete Warnung nicht beachten, können ernsthafte Verletzungen oder Tod die Folge sein. Bitte beachten Sie diese Warnungen unbedingt, um den sicheren Betrieb zu gewährleisten.

GEFAHR ELEKTRISCHER SCHLÄGE!

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Diese kann so hoch sein, dass die Gefahr eines elektrischen Schlages für Personen besteht!

VORSICHT

So wird eine Vorsichtsmaßnahme gekennzeichnet, die Sie ergreifen oder beachten sollten, damit Sie sich nicht verletzen oder Sachschaden entsteht. Bitte beachten Sie diese Hinweise unbedingt, um den sicheren Betrieb zu gewährleisten.

WICHTIG

So werden Warnungen zur Bedienung und Einschränkungen angezeigt. Bitte lesen Sie diese Hinweise unbedingt, damit Sie das System richtig bedienen und Beschädigungen vermeiden.

HINWEIS

So sind Hinweise zur Bedienung und zusätzliche Erläuterungen gekennzeichnet. Das Beachten solche Hinweise ist empfehlenswert, damit die Funktionen optimal genutzt werden können.

Wichtige Sicherheitshinweise

Lesen Sie zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Elektrische Geräte nicht in Kinderhand

WARNUNG:

Lassen Sie Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen niemals unbeaufsichtigt ein Elektrogerät verwenden!

Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden. Trennen Sie das Gerät niemals durch Ziehen am Kabel vom Netz und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifizierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung. Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist. Meiden Sie Tropf- und Spritzwasser, da dies zu einem Kurzschluss, Stromschlag oder Defekt des Gerätes führen kann.

Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Kopfhörer-Lautstärke

- Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder Ohrhörern können zu Gehörschäden führen.

Batterien

VORSICHT: Legen Sie Batterien stets polrichtig ein. Versuchen Sie Batterien nicht wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Explosionsgefahr!

Wandmontage (optional)

- Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung verwenden, da sonst das Gerät beschädigt werden könnte.

Reinigung

Ziehen Sie vor der Reinigung des Geräte den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch, da sonst das Gerät beschädigt werden könnte.

Gewitter

Trennen Sie das Netzkabel von der Steckdose und ziehen Sie das Antennenkabel ab, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren), da sonst das Gerät beschädigt werden könnte.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Kerzen und andere offene

Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer o. ä. ausgesetzt werden.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden, da sonst das Gerät beschädigt werden könnte.

Standby / Netzschalter

VORSICHT: Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie für längerer Zeit ausser Haus sind.

Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Gerätes, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Trennen des Gerätes vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit mehreren Millionen Dünnschicht-Transistoren, die selbst feine Bilddetails auflösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Servicearbeiten

- Warning: Risiko einer Exposition gegenüber Strahlung aus der Klasse 1/Klasse 3b sichtbare und unsichtbare Laserstrahlen. Öffnen Sie den Fernseher nicht und schauen Sie nicht direkt in den Strahl.

- Warning: Gefahr durch Stromschlag versuchen Sie nicht das TV-Gerät selbst zu reparieren, warten oder zu modifieren. Kontaktieren Sie den Hersteller oder deren autorisierten Service-Agenten.

Entsorgung

- Hinweise zur Entsorgung:

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden.

Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und

Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) über den Tuner

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, über Koaxialkabel an ein TV-Verteilersystem kann unter Umständen eine mögliche Feuergefahr darstellen.

Außer Betrieb nehmen und lagern

Ziehen Sie den Netzstecker aus der Steckdose und verpacken Sie das TV-Gerät in einer geeigneten Kartonage. Entnehmen Sie die Batterien aus der Fernbedienung und packen Sie die Fernbedienung zum TV-Gerät.

HINWEIS: Das TV-Gerät sollte in einem trockenen staubfreien Raum gelagert werden.

Umweltinformationen

Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. Sie können helfen, die Umwelt zu schonen, und gleichzeitig Geld sparen, indem Sie die Energiesparfunktion des TV-Geräts verwenden. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor:

Sie können die Einstellung Energiesparmodus im Menü Bildeinstellungen verwenden. Wenn Sie den Energiesparmodus auf Eco schalten, schaltet das TV-Gerät auf Energiesparen. Der Luminanzpegel des TV-Geräts wird auf den optimalen Wert abgesenkt. Beachten Sie bitte, dass einige Bildeinstellungen nicht verfügbar sind, wenn das TV-Gerät im Energiesparmodus ist.

Energiesparmodus

Wenn das Bild als Aus gewählt ist, wird die "Der Bildschirm wird sich in 15 Sekkunden ausschalten." Meldung auf dem Bildschirm angezeigt. Wählen Sie WEITER und drücken Sie OK, um fortzufahren. Der Bildschirm wird in 15 Sekunden ausgeschaltet Wenn Sie den Energiesparmodus deaktivieren, der Bild-Modus wird automatisch auf Dynamic eingestellt.

Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren.

Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.

Um Ihren jährlichen Energieverbrauch zu senken, empfehlen wir aber, den Energiesparmodus zu verwenden. Wir empfehlen daher auch, das TV-Gerät vom Netz trennen, um Energie zu sparen, wenn Sie es nicht verwenden.

Zubehör im Lieferumfang

Fernbedienung

Batterien : 2 x AAA

Bedienungsanleitung

TV - Eigenschaften

• Vollintegriertes Digital-/Kabel/SatellitenTV (DVB-T/C/S-S2).

- HDMI-Anschluss für Digital-Video und -Audio sind vorhanden.

- USB-Eingang.

• 10.000 Programme.

- OSD-Menüsystem.

• SCART-Buchse für den Anschluss externer Geräte.

- Stereo-Audiosystem.

- Teletext, FasText, TOPtext.

• Kopfhöreranschluss.

- Autoprogrammierung.

- Manuelle Sendersuche (vorwärts und rückwärts).

- Automatische Abschaltung nach bis zu sechs Stunden.

- Ausschalttimer.

- Kindersicherung.

- Automatische Stummschaltung, wenn keine Übertragung stattfindet.

• NTSC-Wiedergabe.

• AVL (Automatische Tonbegrenzung).

- PLL (Frequenzsuche).

- PC-Eingang.

- Plug&Play für Windows 98, ME, 2000, XP, Vista, Windows 7.

- Spielemodus.

- Bild-Aus-Funktion.

DVD-Eigenschaften

- DVD /CD / CD-R / CD-RW / MP3 / JPEG / MPEG / Wiedergabe.

• NTSC/PA-Wiedergabe (je nach Inhalt der CD).

- LPCM Audio über koaxialen & optischen Digitalausgang (optional).

- Unterstützung von bis zu 8 Sprachen (je nach Inhalt der Disc).

- Unterstützung von Untertiteln in bis zu 32 Sprachen (je nach Inhalt der Disc).

- Unterstützung von bis zu 9 verschiedenen Anzeigewinkeln (je nach Inhalt der Disc).

- Jugendschutzfunktion mit 8 verschiedenen Stufen.

- Schneller Vorlauf und Rücklauf in 5 verschiedenen Geschwindigkeiten: 2x, 4x, 8x, 16x, 32x.

- Zeitlupenwiedergabe in 4 verschiedenen Geschwindigkeiten: 1/2x, 1/4x, 1/8x, 1/16x vorwärts.

- Einzelbild-Weiterschaltung vorwärts.

• Wiederholfunktionen

- Wiederholen

• Koaxialer Audioausgang (optional).

- Kopierte Discs sind unter Umständen nicht kompatibel.

Anzeigen des TV

Standby-LED

Netzanschlusskabel

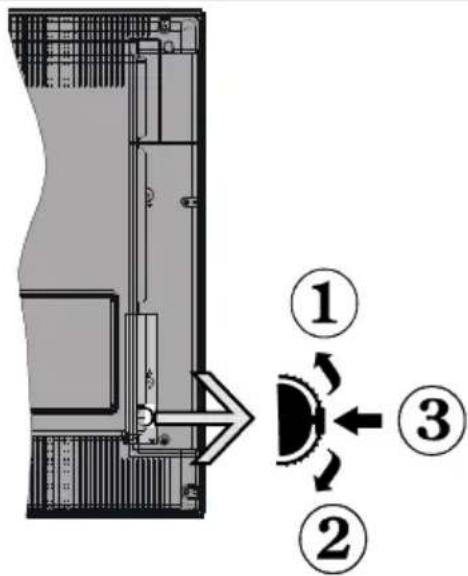

TV-Bedientasten & Betrieb

1. Nach oben
2. Nach unten
3. Programm/Lautstärke/AV/Standby-Schalter

Sie können den Schalter nach oben oder unten bewegen, um die Lautstärke zu ändern. Wenn Sie den Kanal ändern möchten, drücken Sie einmal auf die Mitte des Schalters (Position3) und danach nach oben oder unten bewegen. Wenn Sie die Mitte des Schalters nochmal drücken, wird die Quellen-OSD angezeigt. Um die gewünschte Quelle zu wählen, bewegen Sie den Schalter nach oben oder unten und lassen Sie es los. Wenn Sie die Schaltermitte einige Sekunden gedrückt halten, schaltet das Gerät in den Standby-Modus. Die Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden.

Bedienung mit den Tasten der Fernbedienung

Drücken Sie die Taste MENU auf der Fernbedienung, um den Hauptmenübildschirm aufzurufen. Verwenden Sie die Tasten Links oder Rechts, um eine Menü-Registerkarte zu wählen und drücken Sie OK, um diese aufzurufen. Wählen Sie mit den Tasten Links/Rechts/Auf/Ab eine Option zur Einstellung aus. Drücken Sie auf die Taste "BACK" oder MENU um ein Menü-Bildschirm zu verlassen.

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten. Drücken Sie fortlaufend die Taste - auf Ihrer Fernbedienuing um eine andere Quelle zu wählen.

Kanäle wechseln und Lautstärke ändern

Sie können mit den Tasten V+/- und P+/- auf der Fernbedienung den Kanal wechseln und die Lautstärke einstellen.

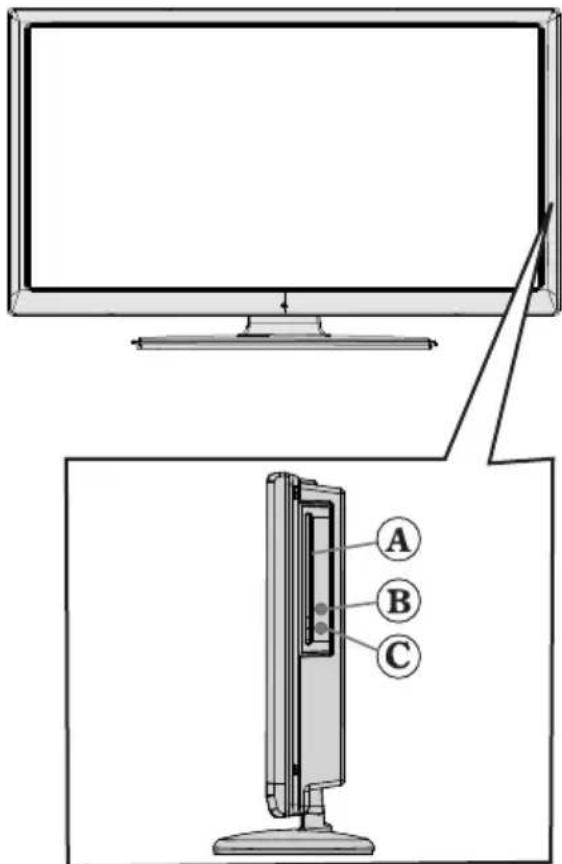

DVD-Steuertasten

A- Disclade
B- Wiedergabe / Pause (▶ / )taste

Wiedergabe/Pause der Disc. Wenn das DVD-Menü aktiv ist (Wurzelmenü), funktioniert diese Taste als Auswahltaste (wählt die markierte Option des Menüs aus), sofern die Disc dies zulässt.

C- Stop / Auswerfen (■ / )taste

Stoppt die Wiedergabe der Disc / Disc auswerfen oder laden

HINWEIS: Sie können eine Disc nicht über die Fernbedienung auswerfen. Zum Auswerfen während der Wiedergabe einer Datei, sollten Sie dreimal die STOP-Taste "■ / (auf dem TV) drücken.

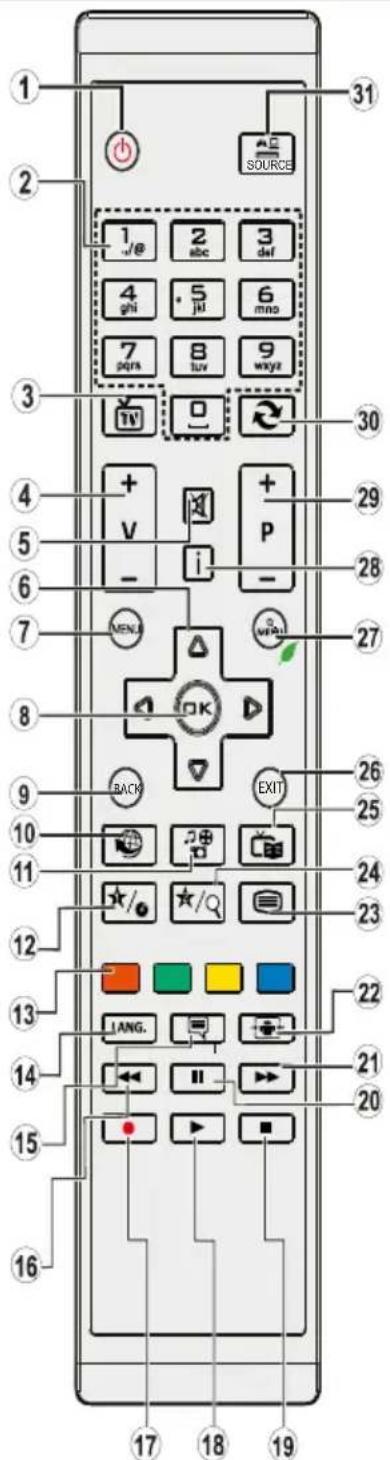

Ansicht der Fernbedienung - TV

1. Standby
2. Zifferntasten
3. TV-AV
4. Lautstärke + / -
5. Stummschaltung
6. Navigationstasten
7. Menü Ein/Aus
8. OK / Kanalliste / Halten (im TXT-Modus)
9. Return / Rücklauf / Indexseite (im TXT-Modus)
10. Keine Funktion
11. Medienbrowser
12. My Button 1 (*)
13. Farbtasten
14. Mono/Stereo Dual I-II / Aktuelle Sprache
15. Untertitel Ein-Aus/Untertitel (im Medienbrowser-Modus)
16. Play (im Medienbrowser-Modus)
17. Keine Funktion
18. Wiedergabe (im Medienbrowser-Modus) In den DVD-Modus umschalten
19. Stop (im Medienbrowser-Modus)
20. Pause (im Medienbrowser-Modus)
21. Vorspulen (im Medienbrowser-Modus)
22. Bildgröße
23. Teletext / Mix
24. My Button 2 (**) Schaltet auf TV-Quelle, wenn es auf einer anderen Quelle gedrückt wird Schaltet zwischen DVB-T und DVB-C Kanallisten (falls vorhanden)
25. Elektronischer Programmführer
26. Verlassen
27. Schnell Menü
28. Info / Anzeige (im TXT-Modus)
29. Programm weiter / zurück
30. Vorhergehendes Programm
31. AV / Quelle

(\*) MY BUTTON 1:

Wenn auf einer gewünschten Quelle, auf einem Kanal oder Link, drücken Sie MY BUTTON 1 für 5 Sekunden bis die "MY BUTTON ist eingestellt" Meldung auf dem Bildschirm angezeigt wird. Dies bestätigt, dass das ausgewählte MY BUTTON jetzt mit der gewählten Funktion verbunden ist.

1 2 3 4 5 6 7 8 9 TV 0 1/8 2 abc 3 def + V - i P - 29 28 27 30 26 25 24 23 12 13 14 15 16 17 18 19 SOURCE BACK EXIT

HINWEIS: Die Reichweite der Fembedienung beträgt ca. / 23 ft.

(\*\*) MY BUTTON 2:

Die Hauptfunktion dieser Taste ist das Umschalten zwischen DVB-T, DVB-C und DVB-S-Sendungen. Wenn Sie jedoch MY BUTTON 2 für fünf Sekunden drücken, können Sie es mit einer Funktion verbinden, wie in My Button 1 beschrieben.

Beachten Sie, dass, wenn Sie eine Erstinstallation durchführen, MY BUTTON 2 auf seine Standard-Funktion zurückgesetzt wird: Umschalten zwischen DVB-T, DVB-C und DVB-S-Sendungen.

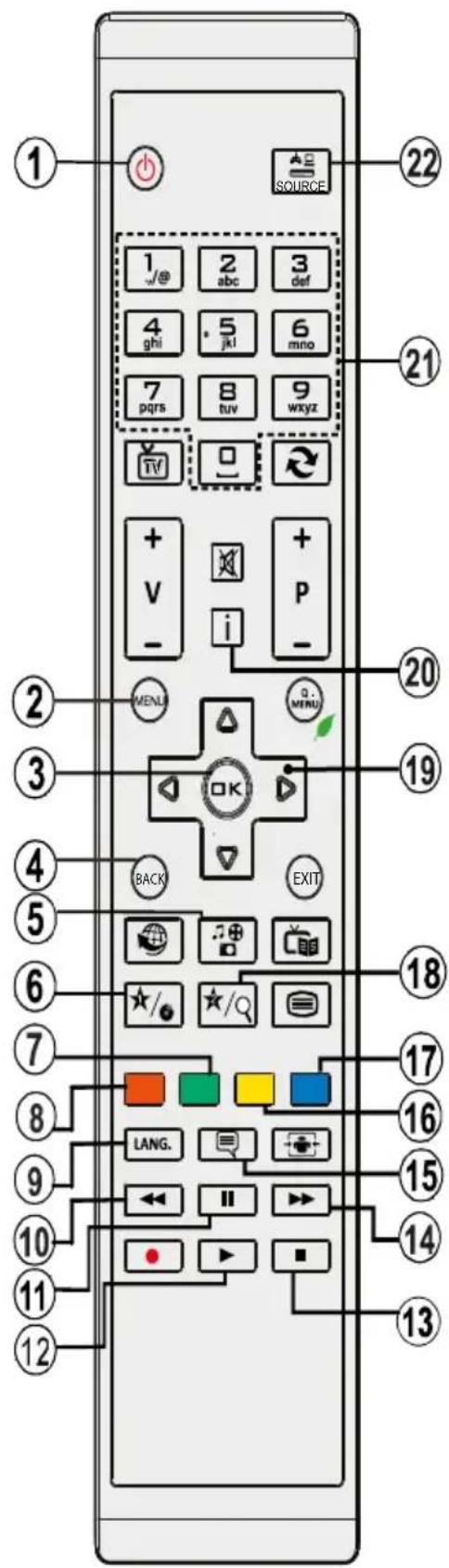

Ansicht der Fernbedienung - DVD

1. Standby
2. Menü
3. OK / Auswählen
4. Zurückkehren / Zurück
5. Anzeigewinkel
6. Anzeige
7. Wiederholen
8. Zoom
9. Lang
10. Schneller Rücklauf
11. Pause
12. Wiedergabe
13. Stop
14. Schneller Vorlauf
15. Untertitel
16. Stammverzeichnis
17. Titel
18. Wiederholfunktionen
19. Navigationstasten
20. Info
21. Zifferntasten
22. Quellenauswahl

HINWEIS: Tasten der Fernbedienung, die nicht mit Zahl angegeben sind, können nicht im DVD-Modus verwendet werden.

Die Reichweite der Fernbedienung beträgt ca. 7 m / 23 ft.

SOURCE 1 /@ 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz + V - i + P - MENU 3 MENU 20 19 4 BACK EXIT 5 6 7 8 9 10 11 12 LANG. 13 14 15 16 17 18 19 20

Ansicht der Anschlüsse

Anschluss Typ KabelGeraät
	Scart-Anschluss (Rückseite)
	VGA Anschluss (Rückseite)
SIDE AV	PC/YPbPr Audio Anschluss (Seite)	Seiten-Audio das YPbPr-Kabel wird nicht mitgeliefert (nicht mitgeliefert)
	HDMI Anschluss (Rückseite)
SPDIF	SPDIFF Anschluss (Rückseite)
SIDE AV	Seiten-AV Audio / Video Anschluss (Seite)
KOPFHÖRER	Kopfhörer Anschluss (Seite)
	USB Anschluss (Seite)
	CI Anschluss (Seite)

HINWEIS: Wenn Sie ein Gerät über den seitlichen AV-Eingang anschließen, müssen Sie die mitgelieferten Anschlusskabel benutzen, um die Verbindung zu aktivieren. Siehe dazu die Abbildung oben. | Um PC-Audio zu aktivieren, müssen Sie die Rot-Weiß-Eingänge des mitgelieferten SIDE AV CONNECTION Kabels benutzen. | Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das TV-Gerät automatisch in den AV-Modus. | Wenn Sie gerade DTV-Kanäle (Mpeg4 H.264) empfangen oder im Medienbrowsermodus sind, ist die Ausgabe über die Scart-Buchse nicht verfügbar. | Bei Verwendung des Wandmontage-Satzes (optional), empfehlen wir Ihnen, dass Sie vor der Montage an der Wand, alle Ihre Kabel an die Rückseite des Fernsehers anschließen. | Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist. Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls. Sie können den VGA-Eingang zum Anschluss eines YPbPr Gerätes verwenden. Um dies zu tun, benötigen Sie einen YPbPr zu PC Kabel (nicht mitgeliefert).

Einlegen der Batterien in die Fernbedienung

1. Nehmen Sie die Abdeckung an der Rückseite der Fernbedienung vorsichtig ab.
2. Legen Sie zwei Batterien vom Typ AAA ein. Achter Sie auf die Polarität (Pole + und - der Batterien).
3. Setzen Sie die Abdeckung wieder ein.

Netzanschluss & Anschluss an Antenne/Kabel/Satellit

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose.

LNB VGA, Hella-01a SCART Satellit Antenne/Kabel DISESE Switch

Ein-/Ausschalten

Schalten Sie das TV-Gerät ein.

Mit Netzskabel an den Netzstecker angeschlossen, ist das TV-Gerät im 'Standby' Modus.

Um das TV-Gerät aus dem Standby einzuschalten,

Drücken Sie die " ” Taste und das TV-Gerät schaltet in den Standby-Modus. Die Standby-LED leuchtet auf.

Um das TV-Gerät aus dem Standby einzuschalten,

a. Drücken Sie die Taste, P+ / P- oder eine Zifferntaste auf der Fernbedienung.

b. Drücken Sie die Mitte der " ” Taste am Fernseher.

In beiden Fällen schaltet sich das TV-Gerät ein.

Ein-/Ausschalten des TV-Geräts

Drücken Sie die Taste " auf der Fernbedienung oder die Standby-Taste " TV-Gerät. Das Gerät schaltet dann in den Standby-Modus.

Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose.

Hinweis: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten.

Erste Installation

Nach dem ersten Anschalten, erscheint das "Sprachauswahl"-Menü. Es erscheint die Mitteilung "Willkommen. Bitte wählen Sie Ihre Sprache aus!", die nacheinander in allen Sprachen in alphabetischer Reihenfolge eingeblendet wird.

First Time Installation Welcome please select your language! Biemvenue ! Vestillez choisiu use langue. Vällkommen, wäder Sie bitte ihre Sprache aus! Benvenuti, Selezionate la vostra lingua! Eimverido, selezione un idiema Hos geldiniz, lüften dii seçinnii yapau! Dobodsill, lüberite val jezki! Välkommen, välj ditt språki Lidelzöjik, lürjär valassza ki a nyvelvet! Bem-vindo, favor selecionar seu idoma Tavvelina, rallise kides! English Français Deutsch Italiano Español Türkçe Slovenski Svenska Magyar Portaputs Suomi Sprache auswählen OK Sprache einstellen

Markieren Sie dann mit den Tasten "" oder "" eine Sprache und drücken Sie dann die Taste OK, um die Sprache auszuwählen, es erscheint der Bildschirm „Erstinstallation“ Benutzen Sie die Tasten“ " oder " " um das gewünschte Land einzustellen und drücken Sie dann die Taste " um den Such-Typ (Optional) auszuwählen.

Stellen Sie den gewünschten Suchtyp mit "◀" oder "">" ein. Die verfügbaren Suchtypen sind Digital und analog, Nur digital und Nur analog.

Wenn Sie die Einstellung abgeschlossen haben, drücken Sie "√", um die Option Teletextsprache auszuwählen. Wählen Sie die gewünschte Teletextsprache mit den Taten" <" oder ""aus. Wenn Sie verschlüsselte Kanäle durchsuchen möchten, wählen Sie Verschlüsselte Kanäle und setzen Sie es auf Ja ein.

Erste Installation Wilkommen! Land < Deutschland > Suchtyp Nur Digital Teletext Sprache West Verschlüsselte Kanäte suchen Je Einstellung: annuation Übblatt Sie für Land Übke starten

Der voreingestellte PIN-Code kann sich je nach dem ausgewählten Land ändern.

Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 4725, 0000 oder 1234. Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet.

Wenn das Fernsehgerät in einem Geschäft verwendet werden soll, wählen Sie bitte den Store-Modus. Für den häuslichen Gebrauch, ist Home-Modus empfohlen. Heim-Modus Geschäftsmodus

Sie können den Geschäftsmodus (Optional) mit den Tasten “〈” oder >” aktivieren. Wenn der Geschäftsmodus (Optional) ausgewählt ist, wird die Geschäftsmodus (Optional)-Option im Menü andere Einstellungen zur Verfügung stehen und Ihre TV-Funktionen werden auf dem oberen Rand des Bildschirms dargestellt. Ein Bestätigungsfenster wird nach der Auswahl des Geschäftsmodus (Optional) angezeigt. Wählen Sie JA, um fortzufahren.

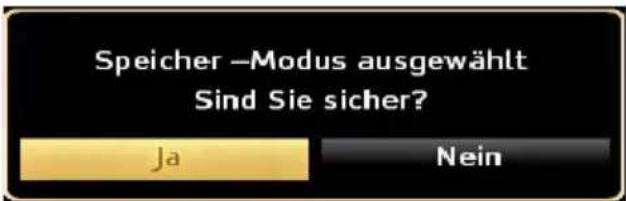

Speicher –Modus ausgewählt Sind Sie sicher? Ja Nein

Ist der Heim-Modus gewählt, der Geschäftsmodus (Optional) wird nach Erstinstallation nicht verfügbar. Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet.

Bitte wählen Sie den Digitalen Suchtyp Antenne Kabel Satellit

Sie müssen ein Suchtyp auswählen um Sender aus der gewünschten Quelle zu speichern.

Antenneninstallation

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern.

Automatischer Sendersuchlauf Suche digitale Kanäte: 114000 kHz. MENU Suchlauf abbrechen

HINWEIS: Sie können die Taste MENU drücken, um abzubrechen.

Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN (*) sortieren wollen, wählen Sie "Ja" und drücken Sie dann OK.

Kanalliste bearbeiten 1. Das Erste 2. Phoenix 3. arte 4. WDR Düsseldorf 5. Sky News 6. CNBC Europe 7. TV5MONDE EUROPE 8. DW-TV OK Bewegen Löschen Name Sperren Funktion OK Ansehen P+ P- Seite AUF/AB Filter NT-Back Zurück MENU Verlassen

Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen.

(*) LCN ist das logische Kanalnummer System, welches verfügbare Sender laut einer erkennbaren Kanal-Sequenz organisiert.

Kabelinstallation

Wenn Sie die KABEL-Option auswählen und die Taste OK auf der Fernbedienung drücken um fortzufahren, wird die folgende Meldung auf dem Bildschirm eingeblendet:

Autom. Sendersuche starten? Ja Nein

Um fortzufahren, wählen Sie bitte JA und drücken Sie die Taste OK. Um den Vorgang abzubrechen, wählen Sie NEIN und drücken Sie anschließend die Taste OK.

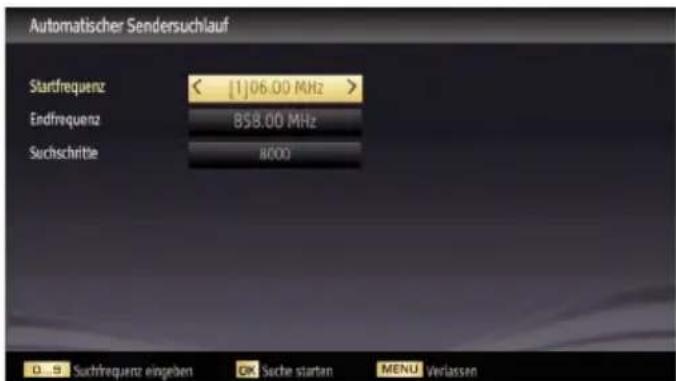

Automatischer Sendersuchlauf Startfrequenz < [1]06.00 MHz > Endfrequenz 858.00 MHz Suchschritte 8000 0 ... Suchfrequenz eingeben OK Suche starten MENU Verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten “^” oder “√

Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben.

Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein.

Danach können Sie das Suchintervall auf 8000 kHz oder 1000 kHz einstellen.

Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Das Fernsehgerät wird die verfügbaren Sender suchen und speichern.

Satelliten-Installation

Wenn Sie die Option Satellit am Suchtyp-Bildschirm auswählen, können Sie einen Satelliten einstellen und die Kanäle des Satelliten anschauen. Wenn Sie Satelliten-Installation wählen, wird das Antennen-Typ-Menü angezeigt.

Es stehen drei Antennentypen zur Auswahl. Sie können als Antennentyp mit den Tasten “” /“” Direkt, Unicable or DiSEqC auswählen.

Erste Installation Antennentyp < Direkt > Werte Sie einen Einzefreceiver und eine Selleßtenantene haben, wählen Sie Antennentyp auswählen OK Fortsetzen MENU Verlassen

Direkt: Wählen Sie diesen Antennentyp, wenn Sie einen Einzelreceiver mit Direktanschluss an die Satellitenantenne angeschlossen haben Nach Auswahl von Direkt wird ein weiterer Menübildschirm angezeigt. Wählen Sie einen verfügbaren Satelliten aus und drücken Sie auf OK, um nach diesem Dienst zu suchen.

Unicable: Wählen Sie diesen Antennentyp, wenn Sie mehrere Receiver und ein Unicable-System verwenden. Drücken Sie die Taste OK, um fortzusetzen. Konfigurieren Sie die Einstellungen, indem Sie den Anweisungen am Bildschirm folgen.

Drücken Sie OK, um nach dem Dienst zu suchen.

DiSEqC-Schalter: Wählen Sie diesen Antennentyp, wenn Sie mehrere Satellitenantennen und einen DiSEqC-Schalter verwenden. Nach Auswahl DiSEqC wird ein weiterer Menübildschirm angezeigt. Sie können vier DiSEqC-Optionen (sofern verfügbar) einstellen. Drücken Sie die GRÜNE Taste, um alle Satelliten zu durchsuchen oder drücken Sie auf die GELBE Taste, um nur nach dem gekennzeichneten Satelliten zu suchen. Um den Vorgang zu sichern und abzuschließen, drücken Sie die Taste OK.

Schnell Menu

Das schnelle Einstellungen menü ermöglicht Ihnen auf einige Optionen schnell zuzugreifen. Dieses Menü beinhaltet die Energiesparmodus, Bild-Modus, Equalizer Einstellungen, Favoriten und Schlaf-Timer Optionen. Drücken Sie die Taste Q.MENU auf der Fernbedienung, um das Menü Schnell einzublenden. Sehen Sie die folgenden Kapiteln für die Details der aufgelisteten Funktionen.

Einstellungen Energiesparmodus Deaktiviert Bildformat < Dynamisch > Equalizer-Einstellungen Benutzer Favoriten Aus Ausschalt-Timer Aus Navigieren Wert ändern MENU Abbrechen

Medienwiedergabe über USB-Eingang

Über die USB-Eingänge am TV-Gerät können Sie eine USB-Festplatte oder einen USB-Speicherstick an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Laufwerk gespeicherte Dateien wiedergeben. Es werden 2,5"- und 3,5"-Laufwerke (Festplatten mit eigener Stromversorgung) unterstützt. WICHTIG! Machen Sie gegebenenfalls Kopien Ihrer Daten, bevor Sie die USB Festplatte an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Der Hersteller übernimmt keinerlei Haftung für beschädigte Daten oder Dateiverluste. Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/-Speichersticks mit diesem TV-Gerät nicht kompatibel. Das Fernsehgerät unterstützt FAT32 und NTFS Formatierung der Festplatte. Hinweis: Beim Formatieren von USB-Festplatten mit 1 TB (Terabyte) Speicher oder mehr können unter Umständen Probleme auftreten. Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Stecken Sie das Laufwerk nicht mehrmals schnell hintereinander ein- und wieder ab. Dadurch könnten physische Schäden am USB-Player und am USB-Gerät selbst entstehen. Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird.

Menü Medienbrowser

Sie können auf einer USB-Festplatte gespeicherte Foto-, Musik- und Videodateien wiedergeben, wenn Sie diese an Ihr TV-Gerät anschließen und den Medienbrowser starten. Gehen Sie dazu wie folgt vor: Stecken Sie eine USB-Festplatte in den Port am Seitenteil des TV-Gerätes ein.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten Links/Rechts und OK die Registerkarte Medienbrowser. Die Optionen des Medienbrowsers werden angezeigt. Sie können den entsprechenden Inhalt anzeigen, indem Sie eine der Registerkarten Video, Musik oder Bild wählen. Für die Wiedergabefunktionen beachten Sie die Tastenangaben unter dem jeweiligen Bildschirmmenü.

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen.

Bildgröße ändern: Bildformate

Je nach empfangenem Signal können Sendungen in unterschiedlichen Bildformaten angezeigt werden. Sie können das Bildseitenverhältnis (Bildformat) des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen. Drücken Sie mehrmals die Taste "☐", um die Bildgröße zu ändern. Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten "∧" oder "∨" drücken, während als Bildformat, 14:9, Kino oder Untertitel ausgewählt ist.

Verwendung der Kanalliste

Kanalliste bearbeiten 1. Das Erste 2. Phoenix 3. Anter 4. WDR Düsseldorf 5. Sky News 6. CNBC Europe 7. TVSMONDE EUROPE 8. DW-TV OK Bewegen Löschen Name Sperren Funktion OK Ansehen P+ P Seite AUF/AB Filter MS-SPG Zurück MENU Verlassen

Das TV-Gerät sortiert alle gespeicherten Sender in der Kanalliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten oder aktive Sender festlegen. Drücken Sie die Taste MENU, um in das Hauptmenü zu gelangen. Wählen Sie die Option Kanalliste mit den Tasten Links oder Rechts aus. Drücken Sie OK, um den Menüinhalt anzuzeigen. Wählen Sie Kanalliste bearbeiten, um alle gespeicherten Kanäle zu verwalten. Wählen Sie mit den Tasten Auf oder Ab und OK die Option Kanalliste bearbeiten aus. Drücken Sie die Taste Auf oder Ab, um den Kanal zur Bearbeitung auszuwählen. Drücken Sie die Tasten Links oder Rechts, um eine Funktion im Kanallisten-Menü auszuwählen. Verwenden Sie die Tasten P+/P-, um eine Seite nach oben oder unten zu blättern. Drücken Sie die Taste MENU, um abzubrechen.

Kanalliste sortieren

Sie können die Sender auswählen, die in der Kanalliste aufgelistet werden. Um bestimmte Sendertypen anzuzeigen, sollten Sie die Einstellung Aktive Kanalliste verwenden. Wählen Sie die Option Aktive Kanalliste mit den Tasten “” aus dem Kanallistenmenü. Drücken Sie die Taste OK, um fortzusetzen. Wählen Sie Option Sendertyp mit den Tasten“<” oder “> und OK aus der Liste.

Menü-Eigenschaften und -Funktionen

Inhalt des Bildmenüs
Modus	Je nach Ihren Wünschen können Sie die entsprechende Modus Option einstellen. Der Bildmodus kann auf eine der folgenden Optionen eingestellt werden. Kino, Spiel, Dynamisch und Natürlich.
Kontrast	Stellt die Kontrastwerte des Bildschirms ein.
Helligkeit	Stellt die Helligkeit des Bildschirms ein.
Schärfe	Stellt die Schärfe der am Bildschirm dargestellten Objekte ein.
Farbe	Stellt die Farbsättigung ein.
Energiesparmodus	Stellt den Energiesparmodus ein. Sie können den Energiesparmodus aktivieren, deaktivieren oder den Bildschirm ausschalten. Weiter Informationen finden Sie unter dem Punkt "Umweltinformationen" in dieser Bedienungsanleitung.
Hintergrundbeleuchtung (optional)	Diese Einstellung steuert die Hintergrundbeleuchtung. Sie kann auf Auto, Niedrig, Mittel und Hoch eingestellt werden. Die Option Hintergrundbeleuchtung ist nicht verfügbar, wenn der Energiesparmodus EIN ist. Die Hintergrundbeleuchtung kann nicht aktiviert werden, wenn der VGA- oder Medienbrowser-Modus aktiv ist oder der Bildmodus auf Spiel eingestellt ist.
Rauschunterdrückung	Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Die Rauschreduktion kann auf eine von drei Optionen eingestellt werden. Niedrig, Mittel, Hoch oder Aus.
Erweiterte Einstellungen
Dynamischer Kontrast:	Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Die Funktion Dynamischer Kontrast kann auf eine dieser Optionen eingestellt werden. Niedrig, Mittel, Hoch oder Aus.
Farbtemperatur	Stellt die gewünschte Farbtemperatur ein.
Bildzoom	Stellt den Bildzoom auf Auto(*),16:9, Untertitel,14:9, 14:9 Zoom, 4:3, oder Kino. (*) nur im Scart-Modus mit SCART PIN8 Hochspannungs-/Niederspannungsschaltung verfügbar.
HDMI True Black (optional):	Diese Option ist nur bei Signalen über HDMI verfügbar. Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken.
Filmmodus (optional)	Filme werden mit einer anderen Zahl von Einzelbildem pro Sekunde aufgenommen als normale Fernsehprogramme. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können.
HauttonStellt den gewünschten Hautton ein.
Farbverschiebung	Stellt die gewünschte Farbverschiebung ein.
RGB Gain	Drücken Sie die OK-Taste, um die Einstellungen zu bearbeiten. Die Farbtemperaturwerte können Sie über die Funktion "RGB-Gain" einstellen.
Zurücksetzen	Setzt die Bildeinstellungen auf die Werksteinstellungen zurück.
Autoposition (in PC mode)	Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.
Bildlage H (im PC-Modus)	Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.
Bildlage V (im PC-Modus)	Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben
Pixelfrequenz (im PC-Modus)	Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.
Phasenlage (im PC-Modus)	Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.
Einige Menüpunkte sind während der Nutzung im VGA Modus nicht verfügbar. Dafür werden zusätzliche VGA Optionen eingeblendet.

Menü-Eigenschaften und -Funktionen

Inhalt Tonmenü
LautstärkeStellt die Lautstärke ein.
Equalizer:	Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat,Klassik und Benutzer eingestellt werden. Drücken Sie die Taste MENU,um zum vorhergehenden Menü zurückzukehren. Die Einstellungen desMenüs Equalizer können nur dann geändert werden, wenn Benutzer alsder Equalizermodus eingestellt ist.
Balance	Mit dieser Einstellung wird die Balance zwischen rechtem und linkemLautsprecher eingestellt.
Kopfhörer	Stellt die Lautstärke für den Kopfhörer ein.
Audiomodus	Sie können zwischen den Modi Mono, Stereo, Dual-I oder Dual-II wählen,jedoch nur, wenn der gewählte Kanal die Optionen unterstützt.
AVL	Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klangso ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicherLautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke vonWerbesendungen oft höher als die von anderen Programmen).
Dynamic Bass(optional)	Aktiviert oder deaktiviert die Dynamic Bass.
Digitaler Ausgang	Stellt den Audiotyp für den Digitalausgang ein.
Installation und neue Sendersuche Inhaltsverzeichnis
Automatische Kanalsuche (Retune)	Zeigt die Optionen für die automatische Kanalsuche an.Digitale Antenne: Sucht und speichert DVB-T Sender.Digitalkabel: Sucht und speichert DVB-C Sender.Analog: Sucht und speichert analoge Sender.Digitale Antenne & Analog: Sucht und speichert analoge und digitaleAntennen Sender.Digitalkabel & Analog: Sucht und speichert digitale und analogeKabelsender.Satellit: Sucht und speichert digitale und analoge DVB-S2 Sender (Satellit)..
Manuelle Kanalsuche	Diese Funktion wird zur direkten Eingabe von Sendeern verwendet.
Netzwerk Kanalsuche	Sucht nach zusammenhängenden Kanälen in der Fernsehübertragung.
Analoge Feineinstellung	Verwenden Sie diese Einstellung für die Feineinstellung von analogenKanälen. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanälegespeichert sind.
Erste Installation	Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät aufdie Werkseinstellungen zurück und beginnt die Erstinstallation. Für mehrInformationen zu diesem Vorgang, können Sie die Anweisungen im AbschnittErstinstallation verfolgen.

Menü-Eigenschaften und -Funktionen

Inhalt Menü Einstellungen
Conditional Access	Einstellen des CA Moduls, falls vorhanden.
Sprache	Legt die Spracheinstellungen fest.
Jugendschutz	Legt die Jugendschutzeinstellungen fest. Der voreingestellte PIN-Code kann sich je nach dem ausgewählten Land ändern.Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 4725, 0000 oder 1234.
Timer	Legt die Timer für gewählte Programme fest.
Datum/Zeit	Stellt Datum und Zeit ein.Hinweis:Das TV-Gerät kann Datum und Zeit im Digitalen Betrieb automatisch einstellen. Sollten Sie nur ein analoges Signal empfangen müssen Sie die Datums und Zeiteinstellung im Menü (Datum/Uhrzeit) manuell ändern.
Quellen	Aktiviert oder deaktiviert die gewünschten Quellenoptionen.
Satelliteneinstellungen	Legt die Satelliteneinstellungen fest.
Andere Einstellungen: Zeigt weitere Einstellungsoptionen für das TV-Gerät an.
Menü Zeitlimit	Ändert die Anzeigezeit für den Menübildschirm.
Verschlüsselte Kanäle suchen	Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf Aus gesetzt, werden beider automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.
Blauer Hintergrund	Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.
Softwareaktualisierung	Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müsse Sie diese Einstellung verwenden. Damit es richtig funktioniert, muss das TV-Gerät im Standby-Modus sein.
Software-Version	Zeigt die Version der Anwendung an.
Hörgeschädigte	Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.
Audio-Beschreibung	Bei der Bildbeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.
TV-Autoabschaltung	Hier können Sie den Zeitwert für die automatische Abschaltung einstellen. Ist dieser Wert erreicht und es wird kein Steuerbefehl an das TV-Gerät übertragen schaltet sich as TV Gerät ab.
Geschäftsmodus (optional)	Wenn Sie das TV-Gerät in einem Geschäftausstellen, können Sie diesen Modus aktivieren. Während der Geschäftsmodus aktiviert ist, sind einige Optionen nicht verfügbar.
Biss-Schlüssel	Biss ist ein Satelliten-Signal Verschlüsselungssystem, das für einige Sendungen verwendet wird. Wenn Sie bei einer Sendung den BISS-Schlüssel eingeben müssen, können Sie die Biss-Schlüssel-Einstellungen im Menü Andere Einstellungen verwenden. Markieren Sie Biss-Schlüssel und drücken Sie die Taste OK um Schlüssel auf der gewünschten Sendung einzugeben.
Standby-Suche (optional)	Wenn Sie die Option Standbysuche auf Aus einstellen, ist diese Funktion nicht verfügbar. Um diese zu verwenden, stellen Sie sicher, dass die Option Standbysuche auf Ein gestellt ist. Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das Gerät im Stand-by Modus ist. Wenn das Gerät neue oder noch nicht vorhandene Sender findet, wird ein Menü eingeblendet, in dem Sie die Änderungen annehmen oder verwerfen können. Nach diesem Vorgang wird die Kanalliste aktualisiert. Bitte aktivieren Sie die Standby-Suche Einstellung, um Ihren Fernseher die automatische Aktualisierung der Sendefrequenz des Senders, der Ausstrahlauflösung und von ä Veränderungen zu ermöglichen.

DVD-MODUS

Umgang mit CDs

- Berühren Sie die Disc nur an den Kanten, damit sie sauber bleibt. Berühren Sie niemals die Oberfläche.

• Kleben Sie weder Papier noch Klebefilm Disc.
• Sollte die CD irgendwie verschmutzt sein, wie zum Beispiel mit Kleber, entfernen Sie ihn, bevor Sie die CD abspielen.
• Setzen Sie die Discs keinem direkten Sonnenlicht oder Hitzequellen (z.B. Heißluft) aus. Lassen Sie die Discs nicht in einem Auto, das in der Sonne geparkt wird; dort kann die Temperatur schnell ansteigen und die Discs beschädigen.
• Legen Sie die Disc nach dem Abspielen wieder in die Hülle zurück.

Reinigung von CDs

- Reinigen Sie die Disc vor dem Abspielen mit einem Reinigungstuch. Wischen Sie die Disc von der Mitte nach außen ab.

- Verwenden Sie weder Lösungsmittel (z. B. Benzin, Verdünner) noch kommerzielle Reinigungsmittel oder Antistatic-Sprays für Vinyl-LPs.

DVD-Eigenschaften

• DVD /CD / CD-R / CD-RW / MP3 / JPEG / MPEG / Wiedergabe.
• NTSC/PA-Wiedergabe (je nach Inhalt der CD).
• LPCM Audio über koaxialen & optischen Digitalausgang (optional).
• Unterstützung von bis zu 8 Sprachen (je nach Inhalt der Disc).
• Unterstützung von Untertiteln in bis zu 32 Sprachen (je nach Inhalt der Disc).
• Unterstützung von bis zu 9 verschiedenen Anzeigewinkeln (je nach Inhalt der Disc).
• Jugendschutzfunktion mit 8 verschiedenen Stufen
• Schneller Vorlauf und Rücklauf in 5 verschiedenen Geschwindigkeiten: 2x, 4x, 8x, 16x, 32x.
• Zeitlupenwiedergabe in 4 verschiedenen Geschwindigkeiten: 1/2x, 1/4x, 1/8x, 1/16x vorwärts
• Einzelbild-Weiterschaltung vorwärts.
• Wiederholfunktionen
• Wiederholen
  • Koaxialer Audioausgang (optional).
• Kopierte Discs sind unter Umständen nicht kompatibel.

Eine DVD ansehen

HINWEIS: DVD-Modus kann nicht zugegriffen werden, es sei denn eine DVD ist eingelegt oder eine DVD-Steuerungstaste wird gedrückt.

1. Schalter am TV-Gerät.
2. Wechseln Sie zur DVD-Quelle mit der "SOURCE" -Taste auf der Fernbedienung.
3. Legen Sie eine Disc in die Lade ein.

Wenn Sie den TV-Bildschirm betrachten, MUSS die CD nach Ihnen zugewandt sein.

Die meisten CDs werden automatisch geladen und wiedergegeben, wenn die Disc über keine gespeicherte Menüs verfügt.

Wenn die Wiedergabe nicht automatisch beginnt, drücken Sie die Wiedergabetaste “▶” auf der Fernbedienung oder die Taste “▶ / □ an der Seite des TV-Gerätes.

Nach einigen Sekunden kann ein Menü auf dem TV-Bildschirm erscheinen, oder der Film beginnt unmittelbar nach der Einleitung der Filmgesellschaft/TVgesellschaft. Dies hängt von dem Disc-Inhalt ab und kann bei jedem CD verschieden sein.

HINWEIS: Schritte 4 und 5 sind nur relevant, wenn die Disc ein Menü enthält.

1. Drücken Sie die Navigationstasten “∧”, “∨” < oder “>” oder die Zifferntaste/n um den gewünschten Titel zu wählen.
2. Drücken Sie auf die Taste OK. Die gewählte Option wird wiedergegeben.

Hinweise zur DVD Wiedergabe

a. Während des schnellen Vor- oder Rücklaufs erfolgt keine Tonwiedergabe.
b. Während der Zeitlupenwiedergabe ist kein Ton zu hören.
c. Die Zeitlupenwiedergabe rückwärts ist nicht möglich.
d. In einigen Fällen ist kein direkter Wechsel zur gewünschten Untertitelsprache möglich.

e. Wenn auch nach mehrmaligem Drücken der Taste die bevorzugte Sprache nicht ausgewählt wird, ist diese auf der CD nicht verfügbar.
f. Beim erneuten Einschalten des Players bzw. beim erneuten Einlegen einer CD wird die Auswahl der Untertitelsprache automatisch wieder auf die Ausgangseinstellung zurückgesetzt.
g. Wird eine Sprache ausgewählt, die auf der CD nicht verfügbar ist, wird als Untertitelsprache automatisch für die CD vorgegebene Standardsprache verwendet.
h. Die Untertitelsprachen wechseln in einer festgelegten Reihenfolge. Deshalb können Sie die Anzeige der Untertitel nur abbrechen, indem Sie dieselbe Taste mehrfach drücken, bis Untertitel aus ("Untertitel Aus") auf dem Bildschirm erscheint.
i. Beim erneuten Einschalten des Players bzw. beim erneuten Einlegen einer CD wird die Auswahl der Wiedergabesprache automatisch wieder auf die Ausgangseinstellung zurückgesetzt.
j. Einige DVDs enthalten keine Haupt- und/oder Titelmenüs.
k. Die Einzelbildweiterschaltung im Rücklauf ist nicht möglich.
I. Als Referenz: Wenn Sie eine Zahl eingeben, die größer als die Gesamtlaufzeit des aktuellen Titels ist, wird das Zeitsuchfeld ausgeblendet, und in der oberen linken Ecke des Bildschirms erscheint die Meldung "Eingabe ungültig ⏻" (Input invalid).
m. Die Diaschau ist im ZOOM-Modus deaktiviert.

DVD-Modus-Konfiguration

1. Während in DVD-Quelle, drücken Sie die Taste DISPLAY, um zum DVD-Setup-Menü zuzugreifen. Di ist nur möglich, wenn keine Wiedergabe vorhanden ist.

Video Sprache Voreinst. -- Selte zur Videogestellung -- TV - Modell

1. Dieses Menü wird betrieben durch Benutzen von “<” oder “>und“” oder “” Tasten.

TV-Typ

Für die Option TV-Typ ist nur 'PAL' verfügbar. Das TV-Gerät unterstützt auch das NTSC-Signal, dieses wird jedoch vor der Anzeige auf dem Bildschirm in PAL umgewandelt.

Sprachen-Setup

Dieses Menü dient zum Einstellen der Spracheinstellungen im DVD-Modus. Sprachmenü-Inhalte sind wie folgt aufgeführt:

OSD-SPRACHE

Sie können die OSD-Sprache auswählen, in der die Gerätemenüs angezeigt werden sollen.

dieAUDIO

Wählen Sie die gewünschte Standardsprache für die Audio-Wiedergabe aus (sofern dies von der DVD unterstützt wird).

DISC-MENÜ (DISC MENU)

Sie können eine Sprache für das Disc-Menü der DVD auswählen. Das Disc-Menü wird in der ausgewählten Sprache angezeigt, sofern die Sprache von der jeweiligen DVD unterstützt wird.

SUBTITLE

Wählen Sie die gewünschte Standardsprache für die Untertitel-Wiedergabe aus (sofern dies von der DVD unterstützt wird).

Spezial: Dies sind die DVD-Modus Einstellungen. Menü-Inhalte sind unten detailiert aufgeführt:

STANDARDWERTE (DEFAULT)

Wenn Sie die Option RESET auswählen und anschließend die SELECT-Taste drücken, werden die werksseitigen Voreinstellungen wiederhergestellt. Die Einstellungen der Kindersicherungsstufe und des dazugehörigen Passworts werden nicht geändert.

DOWNMIX

^s Dieser Modus kann verwendet werden, wenn der digitale Audioausgang des TV-Geräts verwendet wird.

SURROUND

Surroundausgabe.

STEREO

Stereo-Ausgabe (zwei Kanäle)

JUGENDSCHUTZ/KINDERSICHERUNG

Die Wiedergabe einiger DVDs kann je nach Alter des Anwenders eingeschränkt werden. Die "Jugendschutz"-Funktion erlaubt es Eltern, die Wiedergabe von Programmen zu beschränken. Sie können zwischen acht Kindersicherungsschutzstufen umschalten. Bei Einstellung der Stufe "8 ERWACHSENE" (ADULT) können Sie alle DVD-Titel wiederzugeben, ohne dass die Kindersicherungsschutzstufe der DVD berücksichtigt wird. Sie können nur DVD-Discs wiedergeben, bei denen dieselbe oder eine niedrigere Kindersicherungsschutzstufe wie diejenige Ihres Players eingestellt ist. Menü-Inhalte sind unten detailiert aufgeführt:

PASSWORT

Mit Hilfe dieser Option können Sie das aktuelle Passwort ändern. Für die Änderung des Passworts werden Sie zunächst zur Eingabe des bisherigen Passworts aufgefordert. Nach der Eingabe des alten Passworts können Sie das neue, aus vier Ziffern bestehende Passwort eingeben. Falsch eingegebene Ziffern können mit der C-Taste wieder gelöscht werden.

HINWEIS: Das werksseitig voreingestellte

Passwort ist "0000". Sie müssen das digitale Passwort XXXX jedes Mal eingeben, wenn Sie die Kindersicherungsschutzstufe ändern möchten. Wenn Sie das Passwort vergessen haben, wenden Sie sich an den technischen Kundendienst.

SPDIF-Ausgang

Sie können die Option SPDIF-Ausgang auf RAW oder PCM einstellen. Wenn Sie im DVD-Menü unter SPDIF-Ausgang PCM auswählen und eine DVD mit Dolby-Audiosignal abspielen, erhalten Sie die Audioausgabe in zwei Kanälen über die Lautsprechen und den SPDIF-Ausgang. Wenn Sie im DVD-Menü unter SPDIF-Ausgang RAW auswählen und eine DVD mit Dolby-Audiosignal abspielen, werden die Lautsprecher deaktiviert und Sie erhalten die Audioausgabe in 5.1-Kanal über den SPDIF-Ausgang.

!(!)*\$"#"+#,-",

Sie können DVD-, Fim-CD-, Musik- oder Picture-Disks mit den geeigneten Tasten der Fernbedienung steuern. ,P□)ROJHQGHQ□¿QGHQ□6LH□GLH□+DXSWIXQNWL RQHQ□GHU□DP□Klx¿JVWHQ□EHQXW]WHQ□)HUQEHGLH(

%$01"2"+-/3"456,4!(1%	7189)01"2"+-/3":182	1"2"+-/3"<#%1=;1"2"+-/3"
►	Wiedergabe	Wiedergabe	Wiedergabe
II	PausePausePausePause
■	StopStopStopStop
◄/►	Nach vor / zurück springen	Nach vor / zurück springen	Drehen
▼/▲	Markiert einen Menüartikel / Verschiebt den vergrößerten Bildausschnitt nach links oben oder unten (sofern verfügbar).
◄◄/►►	Schneller Vorlauf / Schneller Rücklauf
	Zum Betrachten einer Szene aus verschiedenen Blickwinkeln (sofern verfügbar)		Verändert den Übergangseffekt (abhängig vom Inhalt)
☆/◎	Zeigt die Zeit an / Zeigt das Haupt-Setupmenü an
i	Modusauswahl für die Zeitzählung (bei der Wiedergabe). Wiederholt drücken, um zwischen den Modi umzuschalten.
>?@AB	Automatische Sprache		X
< C@D	Zeigt das TV-Menü.
EF4	Eingeben / Ansehen / Wiedergeben
?*.C4AGH@	Anzeigen der Wiederholoptionen.
GC.DG@	Kehrt zum vorhergehenden Menü zurück (sofern verfügbar).
?*.C4AC>:	Kehrt zum Stammverzeichnis zurück (sofern verfügbar).
★/Q 4444444 4	Direktwahl von Szenen oder Zeitpunkten.		Auswahl der gewünschten Datei.
*D:.I.>C	Untertitel Ein-Aus. Wiederholt drücken, um zwischen den Modi umzuschalten.		X
?*.C4:>?D	Anzeige des Disc-Menüs (sofern verfügbar).	Anzeige des Disc-Menüs (sofern verfügbar).	X
?*.C4GE.	Vergrößert oder verkleinert das Bild. Wiederholt drücken, um zwischen den Zoomoptionen umzuschalten.

0"1"+"47#,=16,",4)4/%",=6931/16,",4J;K'+",242"+401"2"+-/3"L
II 4M4▶▶	Langsamer Vorlauf
JII 4M4▶▶L4M◀◀ ▶▶	Stellt die Geschwindigkeit für den langsamen Vorlauf ein
▶▶ 4M4▶▶	Stellt die Geschwindigkeit für den schnellen Vorlauf ein
◀◀ 4M4◀◀	Stellt die Geschwindigkeit für den schnellen Rücklauf ein
■ 4M4■	Bestätigt den Stop-Befehl

Elektronischer Programmführer (EPG)

Einige, aber nicht alle Kanäle senden Informationen über die laufenden sowie nachfolgenden Sendungen.

Drücken Sie die Taste, das Menü EPG aufzurufen.

Programm-Guide Do 07/06 19:31 Do 07/06 19:00 20:00 21:00 1. BBC ONE Anley City Hustile 2. BBC TWO Springwatch Mary, Queen of Shops 3. BBC THREE Filthy Rich and Homeless Bust My Ass 16. RaiNotizie24 17. Rai Edu1 18. Rai Gasp 22. Rai Sport più 50. SAT2000 47. Rai Test HD 70. CBBC Channel This is CBBC1 Tag - Tag + Zoom Filter INFO Sendungs-Details 0 9 Springen OK Optionen Suche SUIBTE Sparte wählen Jetzt

Info-Leiste Befehle:

Taste ROT: Vorheriger Tag.

Taste GRÜN: Nächster Tag.

Taste GELB: Zoomt zum ausgewählten Programm.

BLAUE Taste - Nächster Tag: Zeigt die Filteroptionen an.

BLAU: Zeigt die Filteroptionen an.

Teletext

“☐” Teletext / Mix: Aktiviert bei einmaligem Drücken den Teletext. Drücken Sie nochmals diese Taste, um den Teletext-Bildschirm über dem Programm anzuzeigen (Mix). Durch erneutes Drücken wird der Teletextmodus beendet.

"BACK"-Indexseite: Dient zur Auswahl der Teletext-Indexseite.

“i” - Anzeigen: Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

"OK" Halten: Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

"◀"/"▶" Unterseiten: Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

P+ / P- und Ziffern (0-9): Zum Auswählen einer Seite drücken.

Hinweis: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOP text. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Wenn eine TOPText-

Übertragung vorhanden ist, werden farbige Textteile eingeblendet, deren Farbe jeweils einer Farbtaste entsprechen. Durch Drücken der Tasten ▼" oder "▲" wird die jeweils nächste oder vorhergehende Seite angefordert.

Verwendung der SatcoDX-Funktion

SatcoDX (optional): Durch Benutzen der Satelliteneinstellungen können Sie SatcoDX Operationen durchführen. Auf dem SatcoDX Menü gibt es zwei Möglichkeiten bezüglich zu SatcoDX-Funktion wie im folgenden:

Sie können SatcoDX-Dateien hoch-oder runterladen. Um diese Funktion nutzen zu können müssen Sie ein USB Gerät an den Fernseher anschließen.

Sie können die aktuellen Dienste und die damit verbundenen Satelliten und Transponder Einstellungen vom TV Gerät auf das USB Gerät laden.

Wenn Sie die SatcoDX Datei nach Ihren Wünschen angepasst haben können Sie diese mit "SatcoDX Download" wieder auf Ihr TV Gerät laden.

Alle anderen gespeicherten Kanallisten (DVB-C oder DVB-T) werden nicht geändert oder gelöscht.

Anschließend überprüfen Sie Ihre Antennen-Einstellungen und nehmen Sie ggf. Änderungen vor. Eine Fehlermeldung, die besagt „Kein Signal“ kann angezeigt werden, wenn die Antennen-Einstellungen nicht richtig konfiguriert wurden.

Softwareaktualisierung

Ihr TV-Gerät kann neue Software-Upgrades über TV-Übertragungskanäle finden und installieren. Bei der Suche über TV-Übertragungskanäle durchsucht das TV-Gerät die in den Einstellungen gespeicherten Kanäle. Vor der Upgradesuche sollten daher alle verfügbaren Kanäle eingestellt und aktualisiert werden.

1) Softwareupgrade-Suche über Benutzerschnittstelle

• Sie können eine manuelle Suche nach Softwareupgrades für Ihr TV-Gerät durchführen.
• Wählen Sie Einstellungen und dann Weitere Einstellungen. Wählen Sie im Menü Weitere Einstellungen die Option Softwareupgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.
• Wählen Sie im Menü Upgradeoptionen die Option Suche nach Upgrade und drücken Sie OK.

- Wird ein neues Upgrade gefunden, b Gerät mit dem Herunterladen. Ein Fortschrittsbalken zeigt die verbleibende Dauer an. Nach Abschluss des Herunterladens wird eine Meldung angezeigt, dass Sie zum Aktivieren der neuen Software das Gerät neu booten müssen. Drücken Sie OK, um den Bootvorgang fortzusetzen.

2) Upgrademodus Suche um 3 Uhr früh

- Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, schaltet sich das Gerät um 3:00 früh ein und sucht auf den Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion.

Hinweis zum Rebootvorgang: Das Rebooten ist der letzte Schritt beim Upgradevorgang, wenn einen neue Software erfolgreich heruntergeladen wurde. Während des Reboots führt das TV-Gerät die letzten Initialisierung durch. Dabei wird das Panel abgeschaltet und die Front-LED zeigt die Aktivität durch Blinken an. Nach etwa 5 Minuten startet das TV-Gerät neu mit der neu aktualisierten Softwareversion.

- Wenn das TV-Gerät nach 10 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warte Sie 10 Minuten, und stecken Sie ihn wieder ein. Das TV-Gerät sollte nun mit der neuen Software starten. Funktioniert das Gerät noch immer nicht, wiederholen Sie den Ab-/Ansteckvorgang noch einige Male. Wenn auch dies nichts ändert, wenden Sie sich bitte an den Kundendienst, um das Problem beheben zu lassen.

Vorsicht: Ziehen Sie auf keinen Fall den Netzstecker, solange beim Rebootvorgang die LED noch blinkt. Dies kann dazu führen, dass das TV-Gerät nicht mehr gestartet werden kann. Dies kann dann nur vom Kundendienst behoben werden.

Tipps zur Fehlersuche und -behebung

Bild Beharrlichkeit - Ghosting

Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LED-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab. Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bildmodus lange Zeit anzeigen lassen.

Kein Strom

Sollte Ihr Gerät keinen Strom haben überprüfen Sie ob der Netzstecker richtig mit der Steckdose verbunden ist.

Schlechte Bildqualität

1. Haben Sie die richtige Farbnorm ausgewählt?
2. Ist Ihr TV oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt?

jän Bergesoder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? .

1. Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben.
2. Bitte stellen Sie die Kanäle neu ein.
3. Die Bildqualität kann sich verschlechtern, wenn zwei Geräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild

1. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.
2. Ist die Antenne richtig angeschlossen?
3. Sind die Stecker fest mit der Antennenbuchse verbunden?
4. Ist das Antennenkabel beschädigt?
5. Wurden geeignete Stecker verwendet, um die Antenne anzuschließen?
6. Wenn Sie nicht sicher sind, fragen Sie Ihren Händler.

Kein Ton

1. Wurde das TV-Gerät stummgeschaltet? Um den Ton wieder einzuschalten, drücken Sie die Taste ☐", oder erhöhen Sie die Lautstärke.
2. Nur ein Lautsprecher funktioniert Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung spricht nicht an

Das Gerät spricht nicht auf die Fernbedienung an. Die Batterien können ausgeschöpft sein, wenn so, dann können Sie immer noch die Steuertasten auf dem TV-Gerät benutzen. (* Ist nur möglich, wenn sie nicht durch die elterliche Kontrolle gesperrt sind.)

Eingangsquellen - können nicht ausgewählt werden

1. Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.
2. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Die DVD Bildqualität ist schlecht

1. Vergewissern Sie sich, dass die DVD-Oberfläche nicht beschädigt ist (Keine Kratzer, Fingerabdrücke usw.)
2. Reinigen Sie die DVD und versuchen Sie es erneut. Siehe die Anweisungen im Abschnitt

"Reinigung von CDs" zur richtigen Reinigung Ihrer Discs.

1. Stellen Sie sicher, dass die DVD-Disc im Loader mit dem Etikett nach Ihnen zugewandt ist, wenn Sie auf den TV-Bildschirm schauen.
2. Feuchtigkeit oder Kondensation auf der Disc können das Gerät negativ beeinflussen. Warten Sie ein bis zwei Stunden im Standby-Modus, bis das Gerät trocken ist.

Die Disc wird nicht wiedergegeben

1. Keine Disc in der Maschine - Legen Sie eine Disc in den Loader.
2. Disc ist falsch eingelegt - Stellen Sie sicher, dass die DVD-Disc im Loader mit dem Etikett nach Ihnen zugewandt ist, wenn Sie auf den TV-Bildschirm schauen.
3. Falscher Disctyp. Das Gerät kann keine CD ROMs etc. wiedergeben.4. Der Regionalschlüssel der DVD muss mit dem Regionalschlüssel des Geräts übereinstimmen.

Stellen Sie sicher, dass die DVD sich mit der bedruckten Seite nach vorne in der Disclade befindet.

Falscher Disctyp. Das Gerät kann keine CD-ROMs mit PC-Dateien wiedergeben.

Falsche OSD-Sprache

1. Wählen Sie die Sprache im Menü Setup aus.
2. Die Audio- oder Untertitelsprache der DVD lassen sich nicht ändern.
3. Auf der DVD sind keine mehrsprachigen Audios bzw. Untertitel aufgezeichnet.
4. Versuchen Sie, die Audiospur bzw. die Untertitel im Titelmenü der Disc zu ändern. Manche DVDs erlauben dem Anwender nicht, die Einstellungen ohne Verwendung des Disc-Menüs zu ändern.

Funktionen Anzeigewinkel, Zoom etc. arbeiten nicht

1. Diese Funktionen sind auf der DVD nicht vorhanden.
2. Der Blickwinkel kann nur dann geändert werden, wenn das Blickwinkel-Symbol angezeigt ist.

Wenn keine Maßnahmen geholfen haben...

Wenn Sie mit keinem der oben angeführten Hinweise das Problem lösen konnten, sollten Sie das TV-DVD-Kombigerät abschalten und wieder einschalten.

Hilft auch das nicht weiter, wenden Sie sich bitte an Ihren Händler oder an eine auf TV-DVD-Geräte spezialisierte Reparaturwerkstatt. Versuchen Sie niemals, ein defektes TV-DVD-Gerät selbst zu reparieren.

Hergestellt unter Lizenz der Dolby Laboratories.

INHABER DER MARKENZEICHEN

"Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

DIGITAL PLUS

Informationen über die Entsorgung von Altgeräten und Batterien

Diese Symbole zeigen an, dass das elektrische oder elektronische Gerät am Ende Ihrer Nutzungsdauer nicht als normaler Haushaltsmüll entsorgt werden darf. Wenn Sie dieses Produkt oder Batterien entsorgen wollen, beachten Sie bitte die Sammelsysteme und – einrichtungen für die entsprechende Wiederverwertung.

Hinweis: Das Zeichen Pb unter dem Batteriensymbol bedeutet, dass diese Batterie Blei enthält.

Produkt

Batterie

Typische Anzeigemodi PC

In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Ihr Gerät unterstützt bis zu 1920x1080.

IndexAuflöung Frequenz
1	640x350p60 Hz
2	640x400p60 Hz
3	1024x76860 Hz
41280x76860 Hz
5	1360x76860 Hz
6	720x40060 Hz
7800x60056 Hz
8	800x60060 Hz
9	1024x76860 Hz
10	1024x76866 Hz
11	1280x76860 Hz
12	1360x76860 Hz
13	1280x1024	60 Hz
14	1280x96060 Hz
15	1280x1024	60 Hz
16	1400x1050	60 Hz
17	1920x1080	60 Hz
18	1600x1200	60 Hz

Technische Daten

TV-ÜBERTRAGUNG

PROGRAMMSPEICHERPLÄTZE

10.000 Stück

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

Deutsch + Nicam Stereo

AUDIO-AUSGANGSLEISTUNG (W _RMS. ) (10% THD)

2×2,5

LEISTUNGSAUFNAHME (W)

50 W (max.)

PANEL

16:9-Display, 22" Bildschirmgröße

ABMESSUNGEN (mm)

Breite x Höhe x Tiefe (Mit Standfuß): 517 x 352 x 134

Gewicht (Kg): 3,70

Breite x Höhe x Tiefe (Ohne Standfuß): 517x 317 x 55

Gewicht (kg): 3,50

Im USB-Modus unterstützte Dateiformate

Medium	Datei-erweiterung	Format		Hinweise
		VideoAudio(Max. Auflösung / Bitrate etc.)
Film	.mpg .mpegMPEG1,2		MPEG Layer 1/2/3	MAX 1920x1080 @ 30P 20Mbit/sek
	.datMPEG1,2		MPEG2
	.vob	MPEG2
	.mkv	H.264, MPEG1,2,4	EAC3/ AC3
	.mp4	MPEG4Xvid 1.00,Xvid 1.01, Xvid 1.02, Xvid 1.03,Xvid 1.10-beta1/2H.264	PCM/MP3
	.avi	MPEG2, MPEG4
		Xvid 1.00,Xvid 1.01, Xvid 1.02, Xvid 1.03,Xvid 1.10-beta1/2H.264	PCM
Musik.mp3-			MPEG 1 Layer 1 /2 (MP3)	32Kbps ~ 320Kbps(Bitrate)32KHz ~ 48KHz(Samplingrate)
Foto	.jpg .jpegBaseline JPEG-max WxH = 15360x8640 4147200bytes
	.Progressive JPEG-max WxH = 9600x6400 3840000bytes
	.bmp	-	-	max WxH = 9600x6400 3840000bytes
Untertitel	.sub .srt	-	-	-

DVD-Modus unterstützte Dateiformate

MediumDate-erweiterung		FormatUnterstützte (Max.		Auflösung / Bitrate etc.)
		VideoAudio
Film	.mpg/.dat/.vob	MPEG1MPEGLayer 1/23
		MPEG2MPEG2
	.avi	XviD/ 3ivxPCM/MP3XviD-Version bis:1.1.2
		MPEG4PCM/MP3
		MS ISOMPEG4	PCM/MP3SP und ASP unterstützt
Musik	--PCMSample-Rate:	8K ~ 48KHz
	.mp3	-	MPEG 1/2Layer 1/2/3 MP3	Sample-Rate: 8K ~ 48KHz,Bitrate: 64K ~ 320Kbps
Foto	.jpg	Baseline JPEG		B x H = 8902 x 8902 biszu 77 Mega-Pixel Format-Unterstützung: 444/ 440/422/ 420/ Graustufen
		Progressive JPEG		Bis zu 4 Mega-Pixel Format-Unterstützung: 444/ 440/422/ 420/ Graustufen
Ext.Untertitel	.srt			Textdateiformat wirdunterstützt, jedoch keinBilddateiformat
	.smi
	.sub
	.ssa
	.ass

Kompatible Disc-Typen

Disc-Typen(Logos)	Aufnahme-Arten	Disc-Größe	Maximale Wiedergabezeit	Eigenschaften
	Audio+Video	12cm	Einseitig; 240 min.Doppelseitig; 480 min.	Dank des Dolby Digital und MPEG-2-Systems verfügt eine DVD über ausgezeichnete Ton- und Bildqualität. Die verschiedenen Bildschirm- und Audio-Funktionen können problemlos über das Bildschirmmenü gewählt werden.
	Audio	12cm	74 min.	Eine analoge Langspielplatte (LP) wird als Analogsignal mit größerer Verzerrung aufgenommen. Auf einer CD wird ein digitales Signal mit besserer Audioqualität, geringerer Verzerrung und geringerem Qualitätsverlust des Audiosignals im Lauf der Zeit aufgezeichnet.
	Audio(xxxx.mp3)	12cm	Abhängig von der MP3-Qualität	MP3 wird als digitales Signal mit besserer Audioqualität, weniger Verzerrung und einer geringeren Verschlechterung der Audioqualität im Lauf der Zeit aufgezeichnet.
	Video(Standbild)	12cm	Abhängig von JPG-Qualität	JPEG wird als digitales Signal mit besserem Erhalt der Bildqualität im Lauf der Zeit aufgezeichnet.

Für einen ordnungsgemäßen Betrieb müssen nur 12 cm CDs verwendet werden.

Hinweis zur Konformität

Das Fernsehgerät entspricht den folgenden Normen: In Bezug auf die Konformität mit den grundlegenden Anforderungen und den relevanten Vorschriften entspricht dieses Gerät der EMC-Richtlinie 2004/108/EC sowie der Richtlinie 2006/95/EC für Niederspannungsgeräte.

Anforderungen für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (Richtlinie 2009/125/EC nach der Durchführungsverordnung Nr. 642/2009).

EN 55013: 2001 + A1:2003 + A2:2006

EN 55020: 2007

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

EN 60065: 2002 + A1:2006 + A11:2008 + A2:2010 + A12:2011

EN 55022:2006+A1:2007 (Class B)

EN 55024:1998 + A1:2001 + A2:2003

Importiert durch: VESTEL GERMANY GmbH, Parkring 6

D-85748 Garching b. München

Deutschland

Definition der Begriffe

Bildverhältnis

Dieser Begriff bezieht sich auf das Verhältnis von Bildhöhe und -breite.

AVL

Automatische Lautstärkebegrenzung.

Helligkeit

Diese Steuerung definiert den allgemeinen Helligkeitsgrad des Gesamtbilds.

Kontrast

Damit wird der Bereich der optischen Dichte und der Ton des Gesamtbilds eingestellt.

Component-Audioeingänge

Wird für den normalen analogen Audioanschluss zwischen Geräten verwendet.

HDMI

High Definition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben.

NTSC

Der in den USA verwendete Standard für Zeilen-TV-Signale, der auch in einigen anderen Ländern verwendet wird.

OSD

Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Gerätes angezeigt werden.

PAL

Europäische Norm für Zeilen-TV-Signale.

SECAM

Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PAL ähnlich ist.

Scart

Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet.

Schärfe

Eine Steuerung, die den Effekt einer größeren Auflösung durch Hell-/Dunkelübergänge erzeugt.

System

Definiert die Übertragungsart des TV-Bilds, da das Übertragungssystem nicht in allen Ländern dasselbe ist.

VGA

VGA ist ein verbreiteter Standard für die Grafikanzeige auf PCs.

LPCM

LPCM steht für Pulse Code Modulation und ist ein digitales Audiosignal.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

C€

^1 TELEFUNKEN ^® Markenlizenz:

TELEFUNKEN Licenses GmbH

Vertrieb: Vestel Germany GmbH,

D-85748 Garching bei München

Wir freuen uns, dass Sie sich für den Kauf eines LCD TV unseres Hauses entschieden haben, und wünschen Ihnen viel Spaß mit diesem hochwertigen Produkt. Unsere strenge Fertigungskontrolle gewährleistet die hohe Qualität unserer Geräte. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von

2 Jahren

ab Kaufdatum nach den nachfolgenden Bedingungen:

Diese Garantie lässt Ihre gesetzlichen Gewährleistungsansprüche als Verbrau-1. cher gegenüber dem Verkäufer des Gerätes unberührt. Diese Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschränkt.

Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des 2. Gerätes, soweit dieses im Gebiet der Bundesrepublik Deutschland erworben wurde. Unsere Garantieleistungen beschränken sich ebenfalls auf das Gebiet der Bundesrepublik Deutschland.

Die Garantiedauer beträgt 2 Jahre ab Kaufdatum. 3.

Unsere Garantieleistung umfasst während der Garantiedauer nach unserer Wahl 4. die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, Materialkosten und die Transportkosten des Gerätes innerhalb Deutschland, wenn die Ware an uns in der Originalverpackung versendet wird. Nicht von der Garantieleistung umfasst sind die Kosten einer anderenfalls notwendig werdenden Ersatzverpackung. Die durch eine Ersatzverpackung entstehenden Kosten sind von Ihnen zu tragen und nicht von unserer Garantieleistung umfasst.

Zur Geltendmachung Ihrer Beanstandung bitten wir Sie, zunächst unsere Hotline 5. anzurufen.

Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden oder schreiben Sie an: [e-mail].

Sie müssen weiter den Kaufnachweis führen. Hier zu genügt das Original des 6. Kassenzettels, den Sie dem Gerät beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne

Wichtiges Dokument! Bitte mit Kaufnachweis 2 Jahre aufbewahren.

Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück und berechnen Ihnen eine Pauschale für Transport und Ausarbeitung des Kostenvoranschlags.

Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach 7. unserem Ermessen vernichtet.

Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns auto-8. risierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

Kein Garantieanspruch besteht: 9.

- bei Entfernung bzw. Verlust des Seriennummeraufklebers

- bei unsachgemäßer Behandlung

- bei mechanischer Beschädigung des Gerätes von außen

- bei Transportschäden

- bei Verschleiß

- bei Bedienungsfehlern

- bei Aufstellung des Gerätes in Feuchträumen oder im Freien

- bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind

- bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung

- bei Missachtung der Bedienungsanleitung

- wenn das Gerät keinen technischen Defekt aufweist

- bei Pixelfehlern, die innerhalb der in der ISO Norm 9241-307

(Pixelfehlerklasse II) festgelegten Toleranzen liegen.

Zur Validisierung Ihres Anspruches und um eine zeitnahe Bearbeitung zu gewähr-10. leisten, senden Sie uns bitte immer den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/VKabel usw...)

Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere 11. keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingskosten, etc.). Hierdurch wird jedoch unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, nicht eingeschränkt oder ausgeschlossen.

Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren 12. ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Fernseher

TELEFUNKEN®

^1 TELEFUNKEN ^® Markenlizenz:

TELEFUNKEN Licenses GmbH

Vertrieb: Vestel Germany GmbH,

D-85748 Garching bei München
