BEDIENUNGSANLEITUNG DHD800B DE DIETRICH

Lieber Kundin, lieber Kunde,

EN 17

Sie haben soeben eine THOMSON Dunstabzugshaube erworben, und wir danken Ihnen davon.

DE 32

Wir haben in diesen Gerät unsere ganze Leidenschaft und unser Know-how einfließen halten, damit es ihre Bedürfnisse bestmöglich erfüllt. Es ist innovativ, leistungsfähig, und wir haben es so konzipiert, daß auch seine Benutzung immer einfach bleibt.

In der THOMSON Produktpalette finden Sie auch eine breite Auswahl an Backöfen, Mikrowellenherden, Kochfeldern, Kuchenherden, Waschmaschinen, Wäschetrocknern, Kühlschränken, Gefrierschränke Tiefkuhltruhen), die Sie mit ihrer neuen THOMSON Dunstabzugshaube abstammen konnen.

Sie können uns auch im Internet unter besuchen, wo Sie unsere jüngsten Innovationen sowie nützliche und ergänzende Informationen finden.

THOMSON

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, Funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:itte lessen Sie vor der Inbetriebnahme des Gerates dieser Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

DE ZUSAMMENFASSUNG

1/FÜR DEN BENUTZER

• Sicherheitshinweise 34
  Umweltschutz 35
• Beschreibung des Geräts 36

2 / INSTALLATION DES GERÄTS

• Verwendung in Abluftversion 37
• Verwendung in Umluftversion 37
• Stromanschluss 38
  Montage der Abzugshaube 39
  Montage der Teleskoprohre

3/VERWENDUNG DES GERÄTS

• Beschreibung der Bedienelemente 42

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung des Fettfilters 43
• Wechsel der Kohlefilter 43
• Reinigung und Instandhaltung der Außenfläche 44
• Wechsel der Lampe 44
  Wartung des Geräts 45

5/BETRIEBSSTÖRUNGEN 46

6/KUNDENDIENST 46

Wichtig

These Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauf oder veräussert werden, sicherehen, dass sie auch die Betriebsanleitung gekommen. Vor der Installation und Benutzung des Geräts sollenen folgende Ratschlüge zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

SICHERHEITSHINWEISE

• Dieses Gerat ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert Worden.
• Dieses Gerät muss von Erwachsenen benutzt werden.

Bitte darauf aufachten, dass Kinder es nicht berühren und als Spielzeug benutzen. Sich vergewissern, dass sie die Bedienelemente des Geräts nicht berühren.

• Das Gerät beim Empfang+Ausspacken oder auspacken halten. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon gehalten.

• Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.

• Die Merkmale these Geräts nicht verändern oder versuchen, sie zu verändern. Dies wurde eine ernste Gefahr für alle darstellen.
• Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.
• Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.
• Es ist verboten, unter der Dunstab-zugshaube Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen konnten das Gerät beschädigten).
• Frittiervorgänge unter der Dunstab-zugshaube,müssen ständig überwacht werden.

Die auf sehr hohe Temperatures aufgeheizten Öle und Fette können Feuer fangen.

• Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.
• Der Betrieb über einer BrennstoffFeuerstelle (Holz, Kohle, usw.) ist nicht zulässig.
• Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit).
• Bei der Sorge um die ständige Verbesserung unserer Produkte gehalten wir uns das Recht vor, ihre technischen, Funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.
• Für das späterile leichte Auffinden der Produktreferenzen des Geräts raten wir, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren.

(Auf dieser Seite wird auch erklär, wo sie sich auf dem Gerät befinden.)

Die in thisem Handbuch enthaltenen Anweisungen sind genau zu befolgen.

Der Hersteller verweigert jeder Haftung für Störungen, Schäden oder Brände am Gerät, wenn diese auf die Missachtung der Gebrauchsanweisung darüberzuführen sind.

Achtung

In einer Kuche, die mit einem an einen Kamin angeschlossenen Gerät (z.B.: Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Fettfilter benutzt werden.

Wenn die Dunstabzugshaube in der Kuche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

Achtung

GERAT MIT SPEZIALKABEL

Achtung: Dieses Gerat verfügt über ein, auf besondere Weise hergestelltes Speisekabel. Im Falle der Beschädigung des Kabels, ist es durch ein Spezialkabel oder einen Spezialsatz zu ersetzen, die beim Kundendienst erhältlich sind.

UMWELTSCHUTZ

• Die Verpackungsmaterialien these Gerats sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfugung gestelltten Containern und trage Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.

• Ihr Gerät enthalt zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesen Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden)dürfen. Das von ihrer Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/ 96/CE über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. ihre Gemeindebehörden oder Ihr Handlcr informieren Sie bisher über die zu ihrer Wohnort am nachsten liegenden Sammelstellen.

• Wir danken Ihnen für ihren Beitrag zum Umweltschutz.

Achtung

Die Installation muss durch Installateure und fachkundiges Personal erfolgen.

Achtung

Bei der erstmaligen Verwendung des Fettfilters die Schutzfolie abziehen.

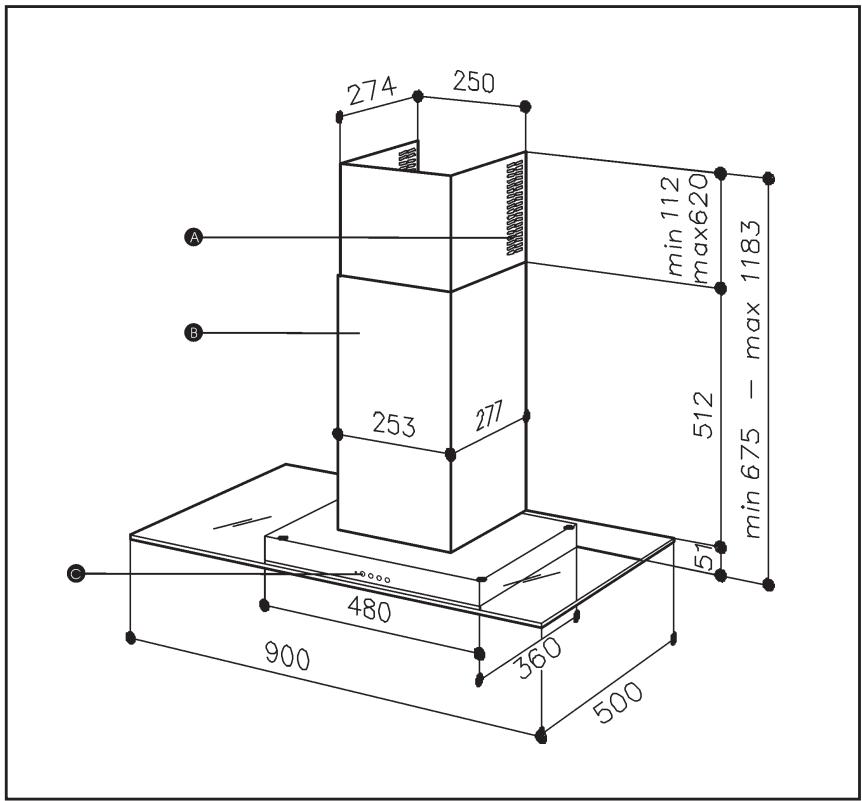

BESCHREIBUNG DES GERÄTS

Schlitze

Teleskoprohre

Bedienelemente

DE 2/INSTALLATION DES GERATS

• Das Gerät muss bei der Installation bzw. bei Reparaturmaßnahmen vom Netz genommen werden.
• Sicherstellen, dass die Netzspannung dem Spannungswert entspricht, der auf dem Schildchen im Innern der Haube angegeben ist.
• Falls die Gegebenheiten der Stromleitungen in Ihrer Wohnung fur den Anschluss Ihres Geräts Änderungsmaßnahmen erforderlich machen sollenn, wenden Sie sichitte an einen qualifizierten Elektriker.
• Falls die Abzugshaube in Abluftversion verwendet wird, damit das Gerät nicht an Abzugsleitungen für Verbrennungsgase (Heizung, Kamin usw.) oder an mechanische Belüftungssysteme angeschlossen werden.
• Auf keinen Fall darauf die Abluftleitung auf dem Dach enden.
• Die Abzugshaube in einem Abstand von mindestens 65 cm über der Kochfläche montieren.

Dieses Gerät kann entweder in Abluft- oder in Umluftversion installiert werden.

Das Gerät wird in Umluftversion mit installiertem Kohlefilter (Kennz. SHK30AF1) gefelert.

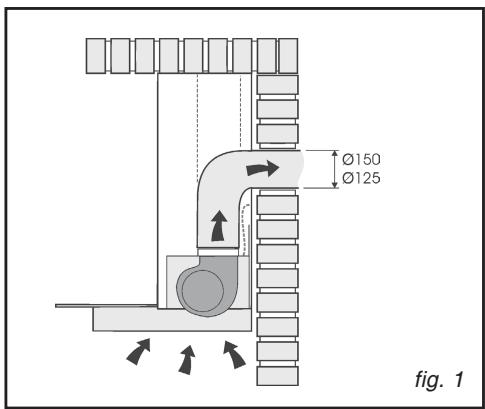

- VERWENDUNG IN ABLUFTVERSION

Abzug nach draußen

(Abb. 1)

Herabzugshaube wird über eine Abluftleitung (Mindest 125 mm, emailiert, aus Aluminium, flexibel oder aus nicht-entflammbarem Material) mit der Abzugsöffnung verbunden.

Ohrher Abzugshaube wird in Umluftversion gefeliefert. Der Kohlefilter muss ausgebaut werden.

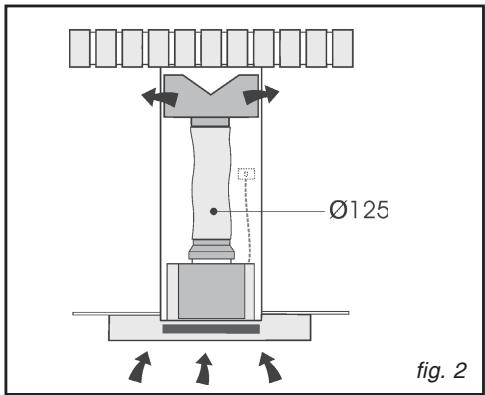

- VERWENDUNG IN UMLUFTVERSION

Ohne Abzug nach draußen

(Abb. 2)

Unsere Geräte konnen alle in Umluftversion betrieben werden.

Der Kohlefilter reinigt Luft und Dämpfe, die vom Gerät abgezogen werden, und die gereinigte Luft wird durch die seitlichen Belüftungsschlitze an den Teleskoprohren wieder der Raumluft zugeleitet.

ELEKTKOANSCHLUSS

Bei Installation und Wartung muss das Gerät vom Netz genommen und die Sicherungen müssen unterbrochen oder ausgesteckt werden.

Der Elektroanschluss ist vor dem endgültigen Befestigen des Geräts am Schrankelement vorzunehmen.

Dabei überprüfen, dass:

• die vorhandene elektrische Leistung ausreicht,
• die Stromkabel in einwandfreiem Zustand sind,
• der Kabeldurchmesser den Vorschriften entspricht.

Achtung

Dieses Gerät muss geerdet werden.

Der Hersteller haftet nicht für Unfälle, die auf fehlende Erdung zurückzuführen sind.

Falls Ihr Gerät nicht mit flexiblem, unabtrennbarem Kabel und Stecker oder einer anderen Vorrichtung ausgestattet ist, mit der eine allpolige Trennung vom Netz mit einer Kontaktöffnungseite von mindestens 3 mm gewährleistet ist, dann müssen diese Trennvorrichtungen im festen Installationsteil vorgesehen werden.

Das Gerät wird mit einem Netzkabel des Typs H 05 VVF mit 3 Leitem mit 0,75 mm (Neutral, Phase und Erde) geliefert. Es ist für den Anschluss an Einphasennetz mit 230-240 V über genormte Steckdose nach IEC 60083 vorgesehen, die nach der Installation entsprechend den Anlagenvorschriften zugänglich bleiben muss.

Falls das Netzkabel schadhaft sein sollte, wenden Sie sichitte an den Nachverkaufsservice, um Risiken auszuschreiben.

Achtung

Falls die Gegebenheiten der

Stromleitungen in Ihrer Wohnung fur den Anschluss Ihres Gerats

Änderungsmaßnahmen erforderlich machen sollenn, wenden Sie sichitte an einen qualifizierten Elektriker.

Achtung

Falls die Abzugshaube Störungen

aufweist, das Gerät vom Netz trennen oder die Sicherung der Anschlussleitung des Gerats herausnahmen.

MONTAGE DER ABZUGSHAUBE

Achtung

Die Installation muss den geltenden Normen für die Raumbelüfung entsprechen. In Frankreich sind diese Normen im DTU 61.1 des CSTB enthalten. Das bedeutet konkret, dass Abluft nicht in eine Leitung geführt werden darf, über die Rauch von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird. Der Gebrauch anderweitig verwendeter Leitungen darf nur mit der Erlaubnis eines Fachtechnikers erfolgen.

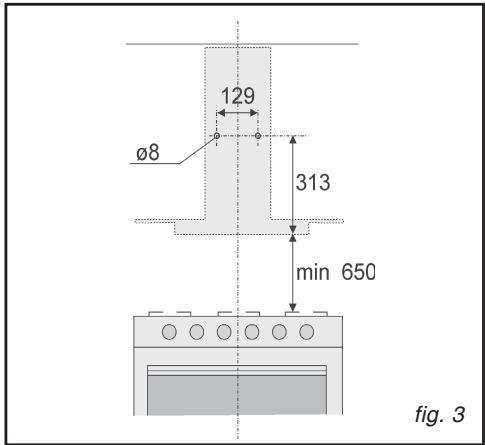

Der Mindestabstand zwischen der Topf-Trägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 65 cm betragen. Gebendie Installationsanleitungen der Kochmulde einen hohenen Abstand an, so ist dieser einzuhalten.

• Befestigung an der Wand:
  Zeichnen Sie eine Linie auf die Wand, vertikal zu Ihrem Kochfeld. Markieren Sie die ersten 2 anzubringenden Löscher auf der Wand, damit sind die in Abb. 3 angegebenen Maße zu beachten. Die 2 Bohrungen ausführten und die (mitgelieferten) Dübel einstecken.

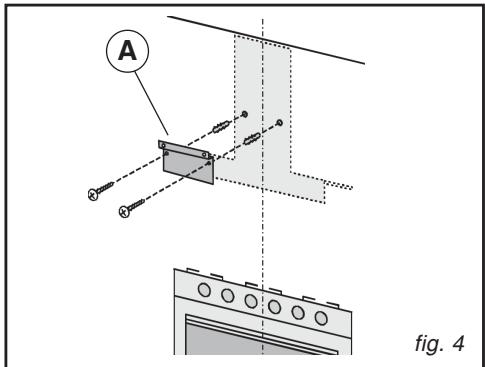

• Den Metallbürger (A) an der Wand befestigen, davon die gerade angebrachten 2 LÖcher benutzen - Abb. 4 - (die Schrauben zur Befestigung der Bürger sind mitgeliefert). Benutzen Sie die beiden auf dem Bürger ausgesparten Dreiecke, um diesen exakt entlang der Längsache der Haube zu positionieren.

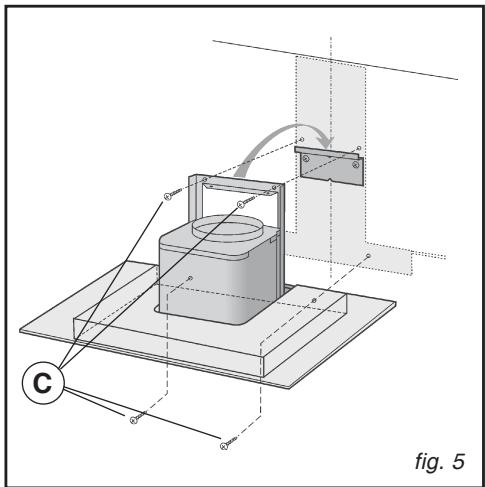

• Dann die Haube and dem Bügel einhaken (Abb.5). Die horizontale Position regulieren, indem die Haube in Übereinstimmung mit der Anordnung der Hängeschranke nach rechts oder nach links verschoben wird.
• Bei erfolgter Einstellung, und ohne die Haube zu entfernen, die weiteren 4 anzubringenden LÖcher (C) auf der Wand markieren; die Haube abhängen und die markierten Bohröcher anbringen (Durchmesser 8 mm); dann zur definitiven Befestigung die je 4 mitgelieferten Dübel und Schrauben benutzen.

MONTAGE DER TELESKOPROHRE

Abluftversion

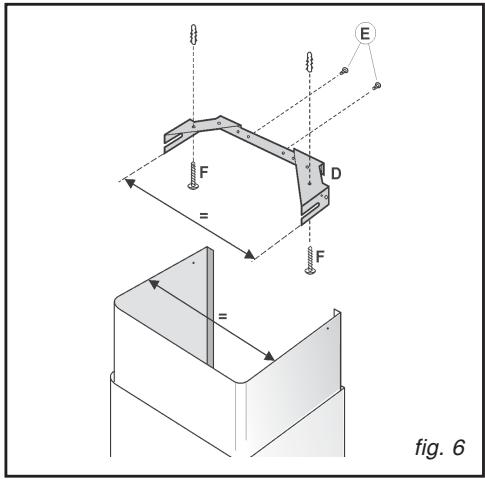

Die Breite des Teleskoprohr-Trabügels (D) über die in Abb. 6 gezeigten Schrauben (E) regulieren.

• AnschlieBend mit Hilfe der mitgelieferten Dübel und Schrauben (F) den Bugel so an der Decke befestigen, dass er mit der Haube ausgerichtet ist.

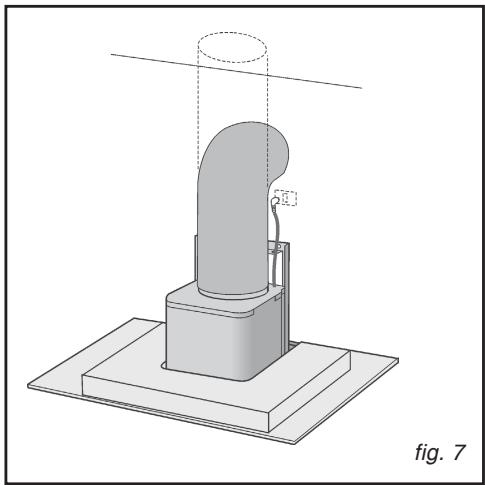

• Das Luftabführungsrohr an die Luftastrittsöffnung der Haube anschließen; dazu einen Schlauch verwenden und hij an der Luftastrittsöffnung der Haube mit einer Metallschelle befestigen - Abb. 7 - (Schlauch und Schelle werden nicht mitgeliefert).
• Bei der Abluftversion ist das obere Rohr umzudrehen, damit sich die Luftastrittsgitter unter befinden (Abb.8).
• Über das Versorgungskabel die Stromversorgung der Haube herstellen.
• Die Teleskoprohre montieren, indem sie auf die Haube gesetzt werden; das obere Rohr bis zur Decke anheben und mit den beiden Schrauben (H) befestigen (Abb. 9).

Achtung

Dieses Gerät wird in Umluftversion

geliefert. Daher muss zunachst der Kohlefilter ausgebaut werden.

Tipp

Zur Optimierung des Gerätebetriebs empfehlen wir den Anschluss an ein Leitungsrohr mit Durchmesser 150 mm (nicht mitgeliefert). Zahl der Rohrbögen und Länge der Leitung soweit wie möglich begrenzen. Wenn die Abzugshaube in Abluftversion betreiben wird, muss gleichzeitig für eine ausreichende Frischluftzufuhr gesorgt werden, um zu vermeiden, dass der Luftdruck im Raum zu stark absinkt.

Rückschlagventil

Bei Installation mit Abführung der

Luft nach drauben verhindert ein Rückschlagventil, dass Wind von auBen eindringt bzw. dass abgeleitete Luft zurückkehren kann.

Achtung: Vor Befestigung des Abluftrohrs am Motor sicherstellen, dass sich das Rückschlagventil an der Austrittsöffnung frei bewegen{lss.

Umluftversion

Die Breite des Teleskoprohr-Trabügels (D) über die in Abb. 6 gezeigten Schrauben Eregulieren.
- AnschlieBend mit Hilfe der mitgelieferten Dubel und Schrauben (F) den Bugel so an der Decke befestigen, dass er mit der Haube ausgerichtet ist.

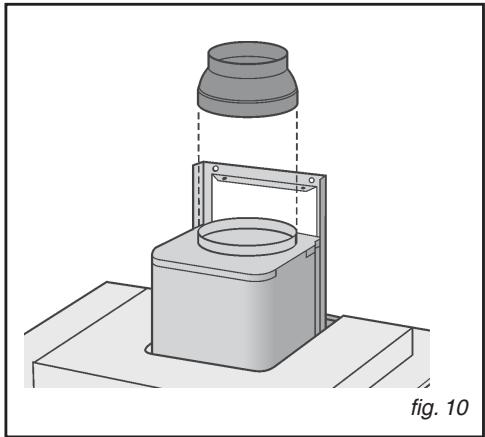

- Das Reduzierstück am Luftaustrittspunkt auf die Haube montieren (Abb. 10).

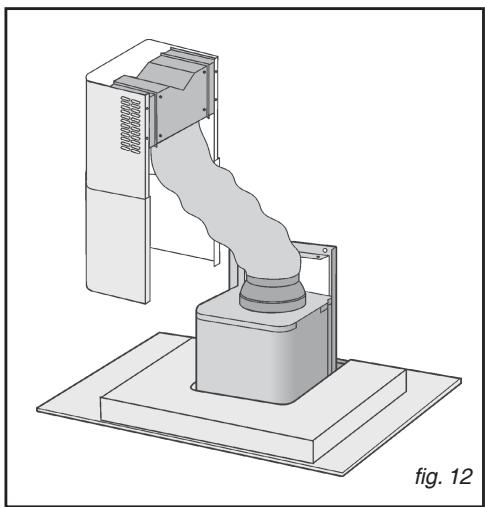

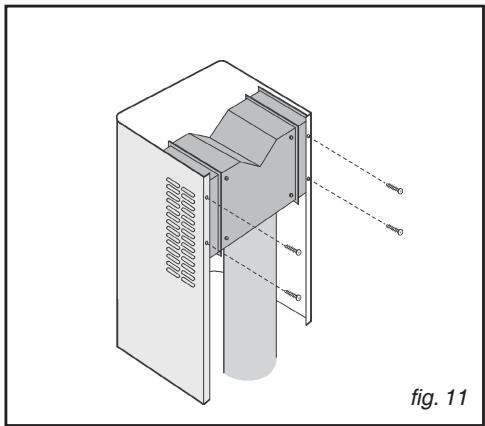

- Befestigen Sie einen Schlauch (Durchmesser 125mm ) an der Umluftweiche und sichern Sieihn mit Hilfe einer Metallschelle (Rohr und Schelle werden nicht mitgeliefert); befestigen Sie die Umluftweiche am oberen Rohr (Abb. 11) mit 4 Schrauben.
- Den Schlauch an das auf der Luftaustrittsöffnung befindliche Reduzierstück anschließen (Abb. 12).
- Über das Versorgungskabel die Stromversorgung der Haube herstellen.
- Die Teleskoprohre montieren, indem sie auf die Haube gesetzt werden; das obere Rohr bis zur Decke anheben und mit den beiden Schrauben (H) befestigen (Abb. 9).

BESCHREIBUNG DER BEDIENELEMENTE

A:Beleuchtung.
B: Motorschalter ON/OFF bei der I. Geschwindigkeit.
C:Motorschalter ON/OFF bei der II. Geschwindigkeit.
D: Motorschalter ON/OFF bei der III. Geschwindigkeit.
E:Motorkontrolleuche.

fig. 13

Achtung

Das Gerät vor der Inangriffnahme von Wartungs- und Reinigungsmaßnahmen vom Netz trennen. Die regelmäßige Wartung Ihres Geräts stellt eine Garantie für einwandfrei Betrieb, gute Leistung und lange Lebensdauer dar.

Achtung

Mangelnde Einhaltung der Anweisungen für die Reinigung von Gerät und Filtern kann Brände verursachen. Die sorgfällige Beachtung der Wartungsvorschriften ist davon von größter Bedeutung.

- REINIGUNG DES FETTFilters

Die Fettfilter benötigen besondere Pflege und müssen regelmäßig gereinigt werden.

Häufigkeit der Filterreinigung:

Der Fettfilter ist periodisch in Abhängigkeit vom Gebrauch (mindestens jedoch alle zwei Monate) zu ersetzen.

Den Filter mit normalem Haushaltsreiniger waschen, gründlich ausspüssen und abtrocknen. Die Reinigung kann auch in der Spülmaschine erfolgen. Dabei darauf aufachten, dass der Filter weder schmutzige Teller noch Silberbesteck berührt.

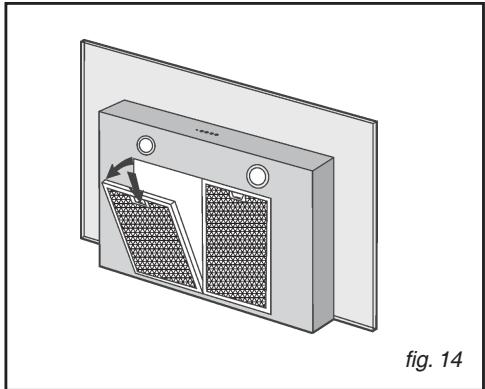

Ausbau des Fettfilters (Abb.14)

Fettfilter entfern, indem der Halter niedergedruckt und der Filter nach auBen gedreht wird (Abb. 14).

- WECHSEL DER KOHLEFILTER

Wird das Gerät in Umluftversion verwendet, muss der Kohlefilter regelmäßig ausgetauscht werden.

Häufigkeit des Filterwechsels:

Die Kohlefilter je nach Benutzung ersetzen; in der Regel alle 6 Monate.

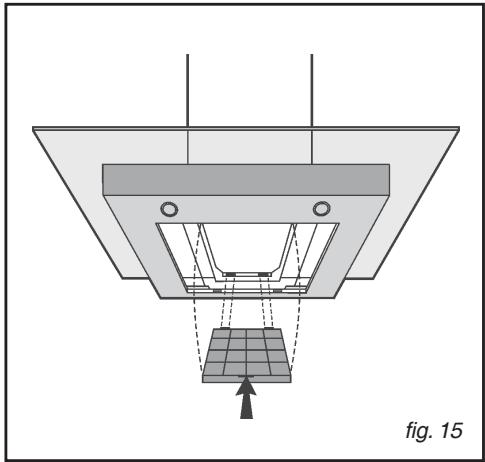

- Wechsel des Kohlefilters (Abb. 15)

Fettfilter entfern, indem der Halter niedergedrück und der Filter nach auBen gedreht wird (Abb. 14). Den Kohlefilter hersausnahmen, indem er nach unten gedrück und nach auBen gedreht wird (Abb. 15).

Kohlefilter Kennz. Nr.

SHK30AF1

- REINIGUNG UND INSTANDHALTUNG DER AUSSENFLÄCHE

Zum Reinigen der Außenfläche der Abzugshaube sind nur Wasser und Seite - keine Scheuermittel oder -schwämme - zu verwenden.

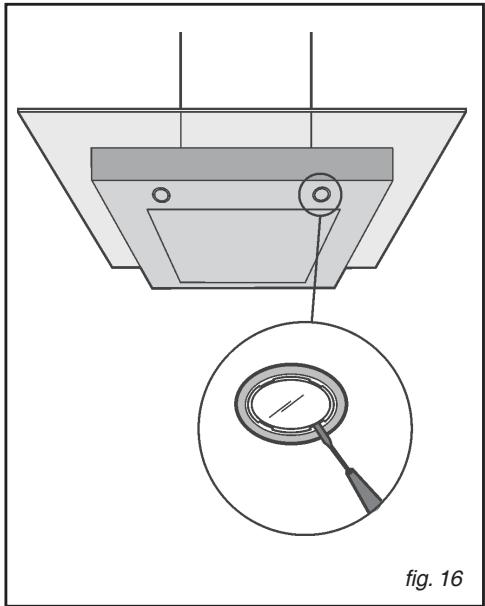

- WECHSEL DER LAMPE

Achtung

Vor Inangriffnahme die Abzugshaube ausschalten, indem der Stecker gezogen oder der Schalter betätig wird.

Zum Ersetzen der Halogenlampen muss der Deckel geöffnet werden, indem an den hierfür vorgesehen Schlitzen gehebelt wird (Abb.16).

Durch Lampen desselben Typs ersetzen.

ACHTUNG: Neue Lampe keinesfalls mit bloßen händen anfassen.

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des Überlastschalters.

PFLEGE DES GERÄTS

PFLEGGE...	WIE VORGEHEN	ZU VERWENDENDE PRODUKTE/ZUBEHÖR
Gehäuse und Zubehör	Niemals Metallkratzer, Scheuermittel oder zu harte Bürste benutzten.	Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel, und dann mit klarem Wasser abspüssen und mit einem weichen Lappen trocknen.
Fettfilter	Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wichtiges Element zur Sicher-stellung eines wichtigen Teils der Wirksamkeit der Dunstabzugs-haube. Bei hartnäckigen Flecken eine nicht scheuernde Creme an-wenden und dann mit klarem Wasser abspüssen.	Mit einem handelsüblichen Haushaltsprodukt, dann reichlich abspüssen und trocknen. Diese Reinigung kann im Geschirr-spüler in vertikaler Position erfolgen (Nicht mit schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen).
Kohlefilter	Dieser Filter nimmt Gerüche auf und muss - je nach Gebrauch - mindestens jedoch alle sechs Monate ausgetauscht werden. Diese Filter im Fachgeschäft kaufen (dabei den Code angegeben, der auf dem Schildchen im Innern der Haube stehen) und das Datum des Austauschs notieren.

ANZEICHEN	BEHEBUNG
Die Abzugshaube Funktioniert nicht ...	Dabei überprüfen, dass: • Es liegt kein Stromausfall vor. • Es wurde eine Geschwindigkeit gewählt.
Die Leistung der Abzugshaube ist mangelhalt ...	Dabei überprüfen, dass: • Die gewährte Motorgeschwindigkeit reicht für die anfallende Menge an Rauch oder Dämpfen aus. • Die Küche ist ausreichend beluftet, um eine Luftansaugöffnung zuzulassen. • Der Kohlefilter ist verbraucht (Haube in Umluftversion).
Die Haube ist im Laufe des normalen Betriebs von selbst ausgegangen.	Dabei überprüfen, dass: • Es liegt kein Stromausfall vor. • Der allpolige Schalter ist nicht gesprungen.

6/KUNDENDIENST

DE

Eingriffe an Ihr hem Gerat durren nur:

• von Ihrem Handler oder

• von einem sonstigen Fachmann und Vertragshandler der Marke durchgefuhrt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrrem Gerät angebrachten Schild.
