BEDIENUNGSANLEITUNG PBASR-M8-D45 ASROCK
Vielen Dank, dass Sie sich für das M8 entschieden haben – ein zuverlässiges Gaming-Barebone-System, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten der Hardware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der AS-Rock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Produkt benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. ASRock-Internetseite: http://www.asrock.com.
1.1 Lieferumfang
• M8-Barebone-System mit:
M8-Gehäuse
Mini-ITX-Motherboard (vorinstalliert)
Netzteil (vorinstalliert)
Systemlüfter (vorinstalliert)
- AC-Netzkabel
• Sechskantschraubendreher
• Schraubendreherset
- Schraubenpaket
• Schlüssel für Gehäuseschloss
- VGA Support
- 6 x SATA-Kabel
- Support-CD
• Schnellinstallationsanleitung
• Bedienungsanleitung
Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich an Ihren autorisierten Händler.
1.2 Produktspezifikationen
| Farbe | • Storm Black |
| Material | • Stahlgehäuse / Aluminium + Kunststoff |
| Abmessungen | • 372 mm (B) x 123 mm (H) x 400 mm (L) |
| Motherboard | • ASRock Z87-M8 |
| Prozessor | • Unterstützt Intel® CoreTM-Prozessorfamilie i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation |
| Speicher | • Unterstützt DDR3 1600/1333/1066 MHz, 2 x SO-DIMM-Steckplätze, max. 16 GB |
| VGA | • Unterstützt 1 x Dual-Steckplatz-Grafikkarte |
| Optisches Laufwerk | • 1 x schlankes Slot-In-Laufwerk, Super Multi |
| Festplatte | • Unterstützt 3,5- und 2,5-Zoll-Festplatten |
| WLAN + BT | • 2T2R WLAN 802.11ac + BT v4.0 |
| I/O vorne | • 4 x USB 3.0, 1 x Mikrofon, 1 x Kopfhörer• 4-in-1-Kartenleser (SD 3.0/MMC/MS/MS PRO) |
| I/O hinten | • 1 x hochauflösendes 7.1-Audio mit Creative Sound Core3D,• 1 x Intel-Gigabit-LAN, 4 x USB 3.0, 4 x USB 2.0,• 1 x eSATA 2, 1 x DP, 1 x HDMI |
| Alles-in-Einem-OLED-Taste | • A-Command |
| Kühlung | • Oberseite: 2 x 70-mm-Lüfter, Unterseite: 2 x 70-mm-Lüfter |
| Stromversorgung | • SFX-Netzteil, 450 W |
2 Produktübersicht
Dieses Kapitel enthält Abbildungen mit den Positionen wichtiger Komponenten des M8.

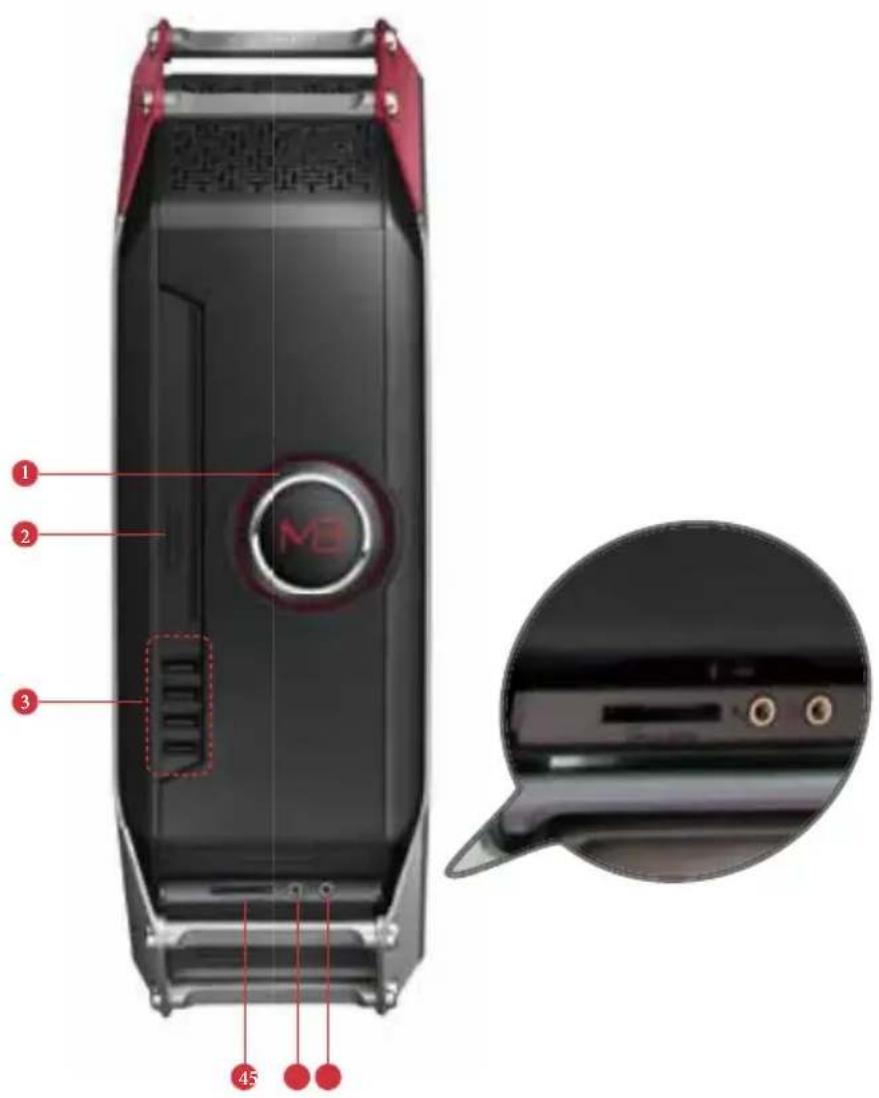

2.1 Vorderseite
1 A-Command (Alles-in-Einem-OLED-Taste)
2 Auswurftaste des optischen LaufwerksA-Command
3 4 x USB 3.0-Ports
4 4-in-1-Kartenleser (SD 3.0/MMC/MS/MS PRO)
5 Mikrofonanschluss
6 Kopfhöreranschluss
2.1.1 Die Funktion von A-Command
Der A-Command ist ein Mehrzweckkontrollregler zum Umschalten zwischen verschiedenen Funktionen.
- Drehen Sie den Knopf zum Umschalten zwischen Hauptfunktionen und Optionen.
- Drücken Sie zum Bestätigen Ihrer Auswahl einmal.
System einschalten
Drücken Sie zum Einschalten des Systems A-Command. Warten Sie, bis das Betriebssystem automatisch lädt.
System abschalten
Wenn das OLED das M8-Logo / Datum und Zeit anzeigt, drücken Sie A-Command und wählen zum Abschalten des Systems „Yes“ (Ja).
Vor Aufrufen von Windows
Es gibt vor Aufrufen des Betriebssystems drei Hauptfunktionen.
• M8-Logo / Datum und Uhrzeit:
Nachdem das Logo zehn Sekunden angezeigt wird, erscheinen Datum und Uhrzeit im Bildschirm.
Das Display erlischt nach fünfminütiger Inaktivität.
- Licht:
Licht im Gehäuse ein-/ausschalten.
• Zeit:
Zeit ein-/ausschalten.
Falls diese Option eingeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit verfügbar. Falls diese Option ausgeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit ausgeblendet.
Unter Windows:
Es gibt nach Aufrufen des Betriebssystems sechs Hauptfunktionen.
• M8-Logo / Datum und Uhrzeit:
Nachdem das Logo zehn Sekunden angezeigt wird, erscheinen Datum und Uhrzeit im Bildschirm.
Das Display erlischt nach fünfminütiger Inaktivität.
- Lautstärke:
Lautstärke durch Drehen des Knopfs nach rechts/links erhöhen/verringern.
- Modus:
Zwischen drei Energieverwaltungsmodi umschalten – Energiesparen, Standard und Geschwindigkeit.
- Info:
Zwischen verschiedenen Arten kritischer Informationen zur Prüfung des Systemstatus umschalten. Der OLED-Bildschirm zeigt CPU-Frequenz, CPU-Auslastung, LAN-Auslastung oder APM*-Daten.
*APM (Aktionen pro Minute) misst die Anzahl Tastenanschläge/Mausklicks, die Sie in einer Minute ausführen können. Finden Sie heraus, wie schnell sich Ihre Finger bewegen können, indem Sie A-Command zum zählen der APM einmal drücken. Drücken Sie A-Command zum Beenden noch einmal.
- Licht:
Licht im Gehäuse ein/ausschalten oder Good Night LED-Funktion* aktivieren.
Ein: Licht im Gehäuse einschalten
Aus: Licht im Gehäuse ausschalten
Alles aus: Licht im Gehäuse ausschalten; Good Night LED-Funktion aktivieren
*ASRock Good Night LED-Technologie bietet Ihnen eine bessere
Schlafumgebung durch Abschaltung nicht benötigter LEDs. Durch Aktivierung von Good Night LED werden Betriebsanzeige/Festplatten-LEDs abgeschaltet, wenn das System eingeschaltet ist. Good Night LED schaltet Betriebsanzeige- und Tastatur-LEDs automatisch ab, wenn das System außerdem den Bereitschafts-/Tiefschlafmodus aufruft.
- Zeit:
Zeit ein-/ausschalten.
Falls diese Option eingeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit verfügbar. Falls diese Option ausgeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit ausgeblendet.

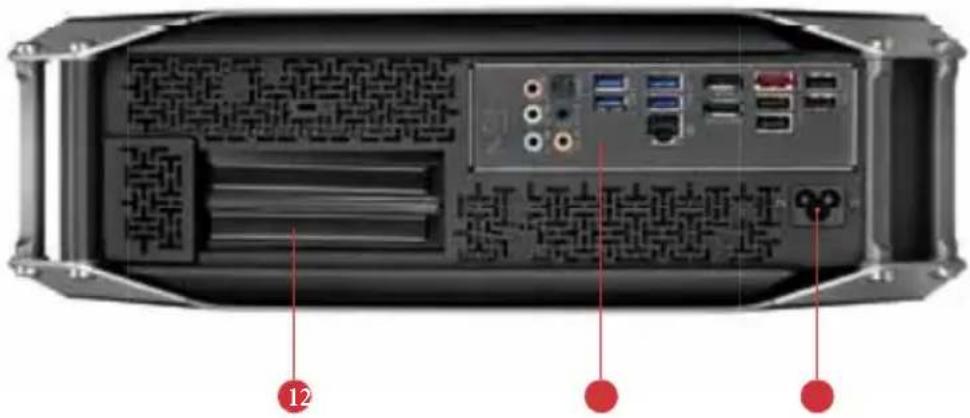

2.2 Rückseite
1 PCIe-Steckplatzabdeckungen
2 I/O-Blende
3 Netzeingang
2.2.1 I/O-Blende
1 Line-In-Port (hellblau) 10 eSATA2-Port**
2 Line-Out-Port (grün) 11 DisplayPort
3 Center/Subwoofer-Port (orange) 12 HDMI-Port
4 Rückseitiger Lautsprecherausgang (schwarz) 13 USB 3.0-Port
5 LAN-RJ-45-Port* (Intel-Gigabit-LAN) 14 USB 3.0-Port
6 USB 2.0-Ports 15 USB 3.0-Port
7 USB 2.0-Ports 16 USB 3.0-Port
8 USB 2.0-Ports 17 Optischer SPDIF-Ausgang
9 USB 2.0-Ports 18 Mikrofonanschluss (rosa)
* Es gibt zwei LEDs am LAN-Port. Bitte beachten Sie die nachstehende Tabelle zur Identifikation der LAN-Port-LED.
Geschwindigkeits-LED
Aktivitäts-/Verbindungs-LED
LAN-Port
Aktivitäts- / Verbindungs-LED Geschwindigkeits-LED
Status Beschreibung Status Beschreibung
| Aus | Keine Verbindung | Aus | 10-Mb/s-Verbindung |
| Blinkt | Datenaktivität | Orange | 100-Mb/s-Verbindung |
| Ein | Verbindung | Grün | 1-Gb/s-Verbindung |
**Der eSATA-Anschluss wird mit dem SATA3_4-Anschluss geteilt.
2.3 Innenseite
| 1 Riser-Kartenhalterung |
| 2 VGA-Kartenhalterung |
| 3 Festplatteneinschub (kompatibel mit vier 2,5-Zoll-Festplatten oder 1 x 3,5-Zoll-Festplatte) |
| 4 ODD- + 2,5-Zoll-Festplatteneinschub |
| 5 Netzteil (450 W) |
| 6 Systemblende-Stileiste |
| 7 SATA 3.0-Anschlüsse |
| 8 USB 2.0-Stileisten |
| 9 PCIe-Steckplatz |
| 10 Vorderer Audioanschluss |
| 11 USB 3.0-Stileisten |
| 12 Zusatzlüfteranschluss |
| 13 2T2R-WLAN-Modul (802.11ac) |
| 14 CPU-Sockel |
| 15 DIMM-Steckplätze |
| 16 Gehäuselüfteranschluss |
| 17 ATX-12-V-Netzanschluss |
Festplatten sind nicht im Lieferumfang dieses Systems enthalten.
