Produkttyp	Akku-Rasenmäher
Marke	Wolf Garten
Modell	BluePower 53 A HW
Schnittbreite	53 cm
Antriebsart	Akku
Batteriespannung	36 V
Batterietyp	Lithium-Ionen
Schnitthöhenverstellung	Zentral, 6 Stufen (25-75 mm)
Grassammelbehälter	53 L
Gewicht	ca. 21 kg
Geräuschpegel (LpA)	78 dB(A)
Vibration (ah)	0,5 m/s²
Rahmen	Stahlblech
Messertyp	DuoBlade-Klinge
Mulchfunktion	Ja
Seitenauswurf	Optional
Fangkorb	Weichschaumstoff
Energieverbrauch	350 W (typisch)
Ladezeit	ca. 60 Minuten
Schutzklasse	IPX1

Häufig gestellte Fragen - BluePower 53 A HW Wolf Garten

Wie lade ich den Akku des Wolf Garten BluePower 53 A HW?

Der Akku wird mit dem mitgelieferten Ladegerät an einer haushaltsüblichen Steckdose geladen. Die Ladezeit beträgt ca. 60 Minuten. Achten Sie darauf, dass der Akku vollständig aufgeladen ist, bevor Sie den Mäher zum ersten Mal verwenden.

Welche Schnitthöhen sind möglich?

Der Mäher bietet eine zentrale Schnitthöhenverstellung mit 6 Stufen von 25 mm bis 75 mm. Wählen Sie die gewünschte Höhe je nach Graslänge und Jahreszeit.

Kann der Rasenmäher auch ohne Fangkorb verwendet werden?

Ja, der BluePower 53 A HW unterstützt die Mulchfunktion. Entfernen Sie einfach den Fangkorb und schließen Sie die Auswurfklappe, um das Gras fein zu zerkleinern und als natürlichen Dünger auf dem Rasen zu belassen.

Wie reinige ich den Rasenmäher?

Reinigen Sie das Gehäuse und die Unterseite des Mähers mit einem weichen Tuch oder einer Bürste. Entfernen Sie Grasreste aus dem Korb und dem Messerbalken. Verwenden Sie keinen Hochdruckreiniger, um Schäden an elektrischen Komponenten zu vermeiden.

Welche Akkukapazität hat der BluePower 53 A HW?

Der Mäher wird mit einem 36 V Lithium-Ionen-Akku betrieben. Die genaue Kapazität variiert je nach Modellvariante, liegt aber typischerweise bei 2,5 Ah bis 5,0 Ah. Überprüfen Sie die Angaben auf dem Akku.

Ist der Mäher für große Gärten geeignet?

Mit einer Schnittbreite von 53 cm und einer langen Akkulaufzeit (bis zu 30 Minuten bei voller Ladung) ist der Mäher für mittelgroße Gärten bis etwa 600 m² geeignet. Für größere Flächen empfiehlt sich ein zusätzlicher Akku.

Wie wechsle ich das Messer?

Ziehen Sie vor dem Wechseln den Akku heraus. Drehen Sie den Mäher um und lösen Sie die Messerschraube (meist linksherum). Montieren Sie das neue Messer und ziehen Sie die Schraube fest an. Achten Sie auf die richtige Ausrichtung.

Was bedeutet die Anzeige am Akku?

Die LED-Anzeige am Akku zeigt den Ladezustand an. 4 grüne LEDs = voll, 1 rot blinkende = fast leer. Wenn die rote LED dauerhaft leuchtet, ist der Akku defekt und muss ersetzt werden.

Kann ich den Mäher bei Regen verwenden?

Nein, der Rasenmäher ist nicht für den Einsatz bei Nässe oder Regen geeignet. Er entspricht der Schutzklasse IPX1, was nur Schutz gegen senkrecht fallendes Wasser bietet. Verwenden Sie ihn nur bei trockenem Wetter.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung können Sie kostenlos als PDF auf notice-facile.com herunterladen. Klicken Sie auf der Produktseite auf 'Herunterladen' und wählen Sie die Sprache Deutsch.

BEDIENUNGSANLEITUNG BluePower 53 A HW Wolf Garten

D Originalbetriebsanleitung

(Originalbetriebsanleitung)

Nederlands 32

Zu Ihrer Sicherheit ..... 23

Montieren 25

Bedienen 25

Tips zur Rasenpflege ..... 28

Transportieren 28

Warten/Reinigen 29

Stillegen 30

Garantie 30

Information zum Motor ..... 30

Störungen erkennen und beheben 30

Angaben auf dem Typenschild

Diese Angaben sind sehr wichtig für die spätere Identifikation zur Bestellung von Geräte-Ersatzteilen und für den Kundendienst. Siefinden das Typenschild in der Nähe des Motors. Tragen Sie alle Angaben auf dem Typenschild Ihres Gerätes in das nachfolgende Feld ein.

Diese und weitere Angaben zum Gerät finden Sie auf der separaten CE-Konformitätserklärung, dieein Bestandteil dieser Betriebsanleitung ist.

Bildliche Darstellungen

Bildseiten am Anfang der Bedienungsanleitung ausklappen.

Zu Ihrer Sicherheit

Gerät richtig verwenden

Dieses Gerät ist ausschließlich bestimmt

-zur Verwendung entsprechend der in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweise;

-zum Mähen von Rasenflächen des Haus- und Freizeitgartens. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum.

Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Nur für Geräte mit Elektrostartvorrichtung:

Das mitgelieferte Ladegerät ist ausschließlich zum Laden des im Gerät verwendeten Akkus bestimmt. Der Akku darf nur von diesem Ladegerät geladen werden.

Sicherheits- und Bedienhinweise beachten

Lesen Sie, als Benutzer dieses Gerätes, diese Betriebsanleitung vor der ersten Anwendung sorgfältig durch. Handeln Sie danach und bewahren Sie diese für spätere Anwendung auf. Erlauben Sie niemals Kindern oder anderen Personen, die diese Bedienungsanleitung nicht kennen, das Gerät zu benutzen.

Geben Sie die Bedienungsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.

Allgemeine Sicherheitshinweise

In diesem Abschnitt finden Sie allgemeine Sicherheitshinweise. Warnhinweise, die sich speziell auf einzelne Geräteteile, Funktionen oder Tätigkeiten beziehen, finden Sie an der jeweiligen Stelle dieser Anleitung.

Vor der Arbeit mit dem Gerät

Personen, die das Gerät benutzen, dürfen nicht unter dem Einfluss von Rauschmitteln, wie z.B. Alkohol, Drogen oder Medikamenten stehen.

Personen unter 16 Jahren dürfen das Gerät nicht bedienen – örtliche Bestimmungen können das Mindestalter der Benutzer festlegen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Machen Sie sich vor Arbeitsbeginn mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut.

Lagern Sie Kraftstoff nur in dafür zugelassenen Behältern und nie in der Nähe von Heizquellen (z.B.Öfen oder Warmwasser-speichern). Tanken Sie das Gerät nur im Freien.

Tanken Sie das Gerät nie bei laufendem oder heißem Motor.

Tauschen Sie beschädigten Auspuff, Tank oder Tankdeckel aus.

Prüfen Sie vor Gebrauch,

–ob die Grasfangeinrichtung funktioniert und die Auswurfklappe richtig schließt. Beschädigte, verschlissene oder fehlende Teile umgehend ersetzen.

-ob Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile von einer Fachwerkstatt nur satzweise austauschen lassen, um Unwuchten auszuschließen.

Ersatzteile und Zubehör müssen den vom Hersteller festgelegten Anforderungen entsprechen.

Verwenden Sie daher nur Originalersatzteile und Originalzubehör oder die vom Hersteller zugelassenen Ersatzteile und Zubehörteile.

Reparaturen ausschließlich von einer Fachwerkstatt ausführen lassen.

Während der Arbeit mit dem Gerät

Bei Arbeiten mit oder an dem Gerät müssen Sie eine entsprechende Arbeitskleidung tragen, wie beispielsweise:

-Sicherheitsschuhe,

-lange Hosen,

-enganliegende Kleidung,

- G e h örschutz,

-Schutzbrille.

Alle Sicherheitseinrichtungen müssen immer vollständig und in einwandfreiem Zustand am Gerät angebracht sein.

An den Sicherheitseinrichtungen keine Veränderungen vornehmen.

Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und angelieferten technischen Zustand.

Verändern Sie niemals die werksseitig voreingestellten Motoreinstellungen. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht.

Vor allen Arbeiten an diesemGerät

Zum Schutze vor Verletzungen vor allen Arbeiten (z.B. Wartungs- und Einstellarbeiten) und Transport (z.B.heben oder tragen) an diesem Gerät

-den Motor abstellen,

– den Zündschlüssel (falls vorhanden) abziehen,

-abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,

- den Z ündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,

-die zusätzlichen

Sicherheitshinweise im Motorenhandbuch beachten.

Nach der Arbeit mit dem Gerät

Verlassen Sie das Gerät nie, ohne den Motor abzustellen und – falls vorhanden – den Zündschlüssel abzuziehen.

Sicherheitseinrichtungen

Bild 1

⚠ Gefahr

Benutzen Sie niemals ein Gerät mit beschädigten oder ohne angebaute Sicherheitseinrichtungen.

Sicherheitsbügel (1)

Der Sicherheitsbügel dient Ihrer Sicherheit, um Motor und Schneidwerk im Notfall sofort zu stoppen.

Es darf nicht versucht werden, seine Funktion zu umgehen.

Auswurfklappe (2) oder Prallschutz(3)

Die Auswurfklappe/der Prallschutz schützt Sie vor Verletzungen durch das Schneidwerk oder herausgeschleuderte feste Gegenstände.

Das Gerät darf nur mit Auswurfklappe oder Prallschutz betrieben werden.

Symbole am Gerät

Am Gerät finden Sie verschiedene Symbole als Aufkleber. Nachfolgend die Erklärung der Symbole:

Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Motor ausschalten und Zündschlüssel ziehen vor allen Arbeiten am Gerät und bevor Sie das Gerät verlassen. Zusätzliche Hinweise im Kapitel „Zu Ihrer Sicherheit“ beachten.

Vor Arbeiten an den Schneidwerkzeugen den Zündkerzenstecker ziehen! Finger und Füße von den Schneidwerkzeugen fernhalten! Vordem Einstellen oder Säubern des Gerätes oder vor dem Prüfen das Gerät ausschalten und den Zündkerzenstecker ziehen.

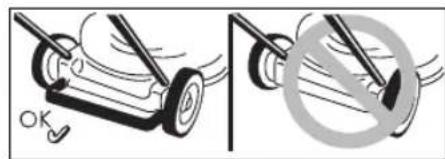

Verletzungsgefahr – nur mit angebautem Prallschutz arbeiten.

OK

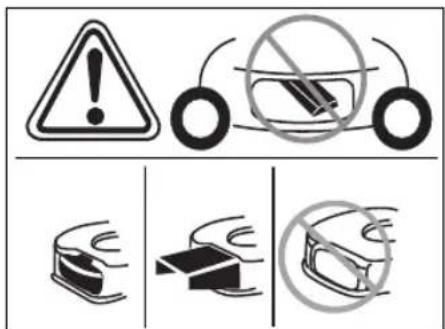

Verletzungsgefahr – nur mit angebautem Heckbügel arbeiten.

Verletzungsgefahr – nur mit angebautem Auswurf arbeiten.

Halten Sie diese Symbole am Gerät immer in einem lesbaren Zustand.

Symbole in der Anleitung

In dieser Anleitung werden Symbole verwendet, die Gefahren anzeigen oder wichtige Hinweise kennzeichnen. Hier die Erklärung der Symbole:

Gefahr

Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und bei der eine Gefährdung von Personen besteht.

Achtung

Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und die einen Schaden am Gerät nach sich ziehen können.

Hinweis

Kennzeichnet wichtige Informationen und Anwendungstipps.

Montieren

Am Ende der Betriebsanleitung oder als Beiblatt ist die Montage des Gerätes in Bildern dargestellt.

Entsorgungshinweis

Anfallende Verpackungsreste, Altgeräte usw. entsprechend den örtlichen Vorschriften entsorgen.

Bedienen

Beachten Sie auch die Hinweise im Motorenhandbuch.

Gefahr

Unfall

-Personen, insbesonders Kinder, oder Tiere dürfen beim Mähen nie in der Nähe des Gerätes sein. Verletzungsgefahr durch herausgeschleuderte Steine oder andere Gegenstände.

Sturz

• F ühren Sie das Gerät nur im Schrittempo.
  –Seien Sie besonders vorsichtig, wenn Sie rückwärts mähen und das Gerät zu sich ziehen.

-Beim Mähen an steilen Hängen kann das Gerät kippen und Sie können sich verletzen. Mähen Sie quer zum Hang, niemals auf- und abwärts. Mähen Sie nicht an Hängen mit einer Neigung von mehr als 20%.

-Seien Sie besonders vorsichtig beim Ändern der Fahrtrichtung und achten Sie immer auf einen guten Stand.

–Es besteht Verletzungsgefahr beim Mähen in Grenzbereichen. Mähen in der Nähe von Rändern, Hecken oder steilen Abhängen ist gefährlich. Halten Sie beim Mähen den Sicherheitsabstand ein.

-Beim Mähen von feuchtem Gras kann das Gerät durch verminderte Bodenhaftung rutschen und Sie können stürzen. Mähen Sie nur, wenn das Gras trocken ist.

–Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Verletzung

–Der durch die Führungsholme vorgegebene Sicherheitsabstand zum umlaufenden Werkzeug ist stets einzuhalten.

–Der Arbeitsbereich des Bedieners befindet sich während des Betriebs hinter dem Führungsholm.

- F ühren Sie niemals Hände oder Füße an oder unter sich drehende Teile.

-Benutzen Sie das Gerät nicht bei schlechten Witterungsbedingungen, wie z. B. Regen- oder Gewittergefahr.

-Stoppen Sie den Motor und warten Sie den Stillstand des Schneidwerkzeugs ab:

- bevor Sie das Gerät kippen, - zum Transport über ander Flächen als Gras,

-Motor abstellen und um ein versehentliches Starten des Motors zu verhindern: Zündschlüssel (falls vorhanden) abziehen, Motor abkühlen lassen und Zündkerzenstecker ziehen,

–bevor Sie Verstopfungen und Blockierungen im Auswurf beseitigen,

–bevor Sie den Rasenmäher überprüfen, reinigen, einstellen oder Arbeiten an dem Gerät durchführen, –wenn ein Fremdkörper getroffen wurde. Rasenmäher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen, –falls das Gerät anfängt ungewöhnlich stark zu vibrieren. Überprüfen Sie das Gerät sofort.

-Heben oder tragen Sie niemals ein Gerät mit laufendem Motor.

- Ü b e r p r üfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.

-Wird ein Fremdkörper (z.B. Stein) vom Schneidwerkzeug getroffen oder falls das Gerät anfängt ungewöhnlich zu vibrieren: Motorsofort abstellen. Rasenmäher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen.

-Bei Sichelmähern nie vor Grasauswuröffnungen stellen. Geräte mit Grasfang:

-Beim Abnehmen des Grasfanges können Sie sich oder andere durch herausgeschleudertes Mähgut oder Fremdkörper verletzen. Entleeren Sie den Grasfang nie bei laufendem Motor. Schalten Sie das Gerät ab.

Erstickungsgefahr durch Kohlenmonoxyd.

Lassen Sie den Verbrennungsmotor nur im Freien laufen.

Explosion und Brandgefahr

-Benzindämpfe sind explosiv, und Benzin ist hochgradig here entflammbar.

- F ülen Sie Kraftstoff ein, bevor Sie den Motor starten. Halten Sie den Tank bei laufendem oder bei noch heißem Motor geschlossen.

–Kraftstoff nur nachfüllen bei abgeschaltetem und abgekühltem Motor. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Tanken Sie das Gerät nur im Freien.

-Falls Kraftstoff übergelaufen ist, den Motor nicht starten. Gerät von der kraftstoffverschmutzten Fläche entfernen und warten, bissich die Kraftstoffdämpfe verflüchtigt haben.

–Um Brandgefahr zu vermeiden, halten Sie bitte folgende Teile frei von Gras oder austretendem Öl: –Motor

-A u s p u f f

-Batterien/Akkus

-Benzintank.

Stolpergefahr

- F ühren Sie das Gerät nur im Schrittempo.

Achtung

Schäden am Gerät

-Steine, herumliegende Äste oder ähnliche Gegenstände können zu Schäden am Gerät und der Funktionsweise führen. Entfernen Sie feste Gegenstände vor jedem Einsatz aus dem Arbeitsbereich.

-Betreiben Sie das Gerät nur in einwandfreiem Zustand. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, Bedienelemente und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie die beschädigten Teile vor dem Betreiben.

Betriebszeiten

Beachten Sie die nationalen/kommunalen Vorschriften bezüglich der Benutzungszeiten (ggf. bei Ihrer zuständigen Behörde erfragen).

Positionsangaben

Bei Positionsangaben am Gerät (z.B. links, rechts) gehen wir immer vom Führungsholm gesehen in Arbeitsrichtung des Gerätes aus.

Vor der ersten Inbetriebnahme

Motoröl einfüllen

Achtung

Das Gerät wird aus Transportgründen ohne Motorenöl ausgeliefert.

–Daher vor der ersten Inbetriebnahme Motorenöl einfüllen, siehe Motorenhandbuch.

Akku laden

(Geräte mit Elektrostart)

Gefahr von Verätzung/ giftung

In Extremfällen muss mit dem Austreten von Flüssigkeiten oder Gasen gerechnet werden. Der Akku befindet sich im Armaturenbrett am Oberholm (Bild2).

Stromschlaggefahr

Überprüfen Sie das Ladegerät vor jedem Gebrauch auf äußerliche Beschädigungen. Benutzen Sie niemals ein beschädigtes Ladegerät.

Achtung

-Vergewissern Sie sich, dass das Netz entsprechend den Angaben auf dem Typenschild des Ladegeräts mit 220–230 V und 50Hz betrieben wird.
–Das Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen.
-Akku nur in trockenem Raum laden. Maximale Ladezeit von 12Stunden nicht überschreiten.
-Ladegerät vor Inbetriebnahme des Rasenmäher von Netz und Gerät trennen.

Bild 2

■ Vor dem ersten Gebrauch desGerätes den Akku mind. 10Stunden laden. Nur das im Lieferumfangenthaltene Ladegerät verwenden.

Hinweis

Abklemmen des Ladegerätes inumgekehrter Reihenfolge.

Entsorgungshinweis für das egerät

Das Ladegerät unterliegt den Entsorgungsvorschriften für Elektrogeräte. Beachten Sie die örtlichen Vorschriften.

Einstellarbeiten vor jedem Betreiben

Verletzungsgefahr

Vor allen Arbeiten an diesem Gerät

-Motor abstellen,
- Z ündschlüssel (fallsvorhanden) ziehen,
-Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind; der Motor muss abgekühlt sein,
- Z ündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern.

Grasfang einhängen

(nur bei Geräten mit Grasfang)

Bild 11

■ Auswurfklappe anheben und Grasfang einhängen.

Schnitthöhe einstellen

Bild 3

Schnitthöhe des Grases nach Wunsch einstellen.

Einstellmöglichkeit (je nach Modell) von ca. 3cm bis maximal 9cm.

Hinweis

Bei Geräten mit Einzelradverstellung alle Räder auf die gleiche Höhe einstellen.

Modell A

■ Räder in gewünschter Position befestigen.

Modell B

■ Lasche ziehen und in gewünschter Position einrasten.

Modell C

■ Hebel der Zentralhöhenverstellung vor- oder zurückschieben und in gewünschter Position einrasten.

Vorderräder verriegeln

(nur Geräte mit verriegelbaren Vorderrädern)

Bild 4

Räder zum Geradeausfahren verriegeln – Räder nach vorne stellen und Bügel ins große Loch.

Räder frei beweglich – Bügel ins kleine Loch.

Tanken und Ölstand prüfen

■ Benzin, bleifrei tanken.
■ Kraftstofftank höchstens bis 2 cm unter der Unterkante des Einfüllstutzens füllen.
■ Kraftstofftank fest verschließen.
- Ölstand prüfen, bei Bedarf nachfüllen (siehe Motorenhandbuch).

Motor starten

Bild 5

Gefahr

Zum Schutz vor Verletzungen,

-den Motor nicht starten, wenn Sievor dem Auswurf stehen;
- H ä n d e u n d F üße vom Schneidwerk fernhalten;
—bringen Sie niemals Hände, Füße oder andere Körperteile in die Nähe sich drehender Teile. Halten Sie sich immer entfernt von dem Auswurf.

Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus.

Das Gerät beim Starten nicht kippen. Gerät auf einer ebenen Fläche mit möglichst kurzem oder wenig Gras abstellen.

Hinweise zum Motor

Beachten Sie die Informationen im Motorenhandbuch.

–Einige Modelle haben keinen Gashebel, die Drehzahl wird automatisch eingestellt. DerMotor läuft immer mit optimaler Drehzahl.

—Auch bei einem warmen Motor kann es eventuell erforderlich sein, den Choke bzw. den Primer zu betätigen.

–Einige Modelle haben keinen Choke und keinen Primer. Der Motor stellt sich automatisch auf den jeweiligen Startvorgang ein.

Bei kaltem Motor:

■ Benzinhahn öffnen (fallsvorhanden).
Geräte mit Choke :
- Chokehebel auf Position stellen oder Chokezug herausziehen und den Gashebel (falls vorhanden) auf/max stellen – Bild5A.
oder

■ Gashebel auf Position stellen – Bild 5B.

Geräte mit Primer:

- Primer 1–5x kräftig drücken und Gashebel (falls vorhanden) auf/max stellen – Bild5C.

Bei warmem Motor:

■ Benzinhahn öffnen (fallsvorhanden).
■ Gashebel (falls vorhanden) auf/max.

Geräte ohne Elektrostarter:

Bild 5E

■ Hinter dem Gerät stehend – Sicherheitsbügel drücken undhalten.
■ Zugstartergriff langsam ziehen, bis Widerstand spürbar ist, dann schnell und kräftig durchziehen. Zugstartergriff nicht zurückschnellen lassen, sondern langsam zurückführen.

Geräte mit Elektrostarter:

Bild 5D

■ Ladegerät von Netz und Gerät trennen.
■ Hinter dem Gerät stehend – Sicherheitsbügel drücken und halten.
■ Schlüssel am Armaturenbrett nach rechts drehen und halten, bis der Motor anspringt (Startversuch max. 5 Sekunden, vor dem nächsten Versuch 10Sekunden warten).

i Hinweis:

Bei Geräten mit Elektrostart kann der Motor (je nach Ausführung) auch mit dem Zugstartergriff manuell gestartet werden.

Wenn der Motor läuft:

■ Nach dem Starten des Motors (jenach Ausführung):

–den Choke (falls vorhanden) zurückstellen,
–den Gashebel (falls vorhanden) zwischen ↗ /max. und ≈ / min. schieben, um den Motor kurz warmlaufen zu lassen.

■ Zum Rasenmähen den Gashebel (falls vorhanden) auf Vollgas stellen.

i Hinweis

Weitere Informationen bezüglich der Bedienung des Motors können Sie dem Motorenhandbuch entnehmen.

Motor stoppen

Bild 7

■ Gashebel (falls vorhanden) in Stellung 📞/min.
■ Sicherheitsbügel loslassen. Der Motor und das Schneidwerkzeug stoppen nach kurzer Zeit.

Mit dem Gerät arbeiten

Radantrieb ein-/ausschalten

(nur bei Geräten mit Radantrieb) Bild 6A, B, C

Radantrieb einschalten 🌿️:

■ Hebel/Bügel ziehen und halten.

Radantrieb ausschalten 🍴️:

■ Hebel/Bügel loslassen.

Antriebsgeschwindigkeit des Radantriebs verändern

(je nach Ausführung)

Achtung

Schäden am Gerät

Einstellung nur bei laufendem Motor vornehmen.

Bild 6D/E

■ Mit kleinem Hebel zwischen verschiedenen Geschwindigkeitsstufen wählen.

Bild 6F

■ Mit Hebel zwischen Geschwindigkeitsstufen wählen (/max. und /min.).

Grasfang abnehmen und entleeren

(bei Geräten mit Grasfang) Bild 11

Wenn Schnittgut am Boden liegenbleibt oder die Füllstandsanzeige (optional, Bild 12) anzeigt, dass der Korb voll ist:

■ Sicherheitsbügel loslassen und warten, bis der Motor steht.
■ Auswurfklappe anheben und Grasfang aushängen.
■ Inhalt ausleeren.

Ohne Grasfang arbeiten

Wenn Sie den Grasfang abnehmen, klappt die Auswurfklappe nach unten. Beim Arbeiten ohne Grasfang wird das Schnittgut direkt nach unten ausgeworfen.

Umrüsten zum Mulchen

(bei Geräten mit optionalem Mulchzubehör)

Geräte mit Heckauswurf:

Bild 8A

■ Auswurfklappe anheben.
■ Grasfang abnehmen.
■ Mulch-Keil einsetzen (je nach Modell).
■ Auswurfklappe ablassen.

i Hinweis

Modelle mit integrierter Mulchfunktion benötigen keinen separaten Mulchkeil – diese Funktion übernimmt eine speziell geformte Heckklappe (Bild 8B).

Geräte mit Seitenauswurf:

Bild 9

■ Prallschutz/Mulchverschluss an Stelle des Seitenauswurfs montieren (Bild 9A)
oder

■ Seitenauswurf entfernen – Prallschutz/Mulchverschluss schließt automatisch (Bild 9B).

Geräte auf seitlichen Auswurf umrüsten

(je nach Ausführung)

■ Wenn vorhanden: Grasfang abnehmen und Heckauswurfklappe ablassen.
■ Prallschutz/Mulchverschluss anheben und Seitenauswurf montieren (Bild 9C).

Nach dem Arbeitsende

■ Zündschlüssel (falls vorhanden) abziehen.
■ Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist.
■ Benzinhahn schließen (fallsvorhanden– siehe Motorenhandbuch).
■ Zündkerzenstecker am Motor ziehen.
■ Grasfang entleeren.
Geräte mit Elektrostart:
■ Akku 10 Stunden nachladen.

i Hinweis

Geräte nur mit abgekühltem Motor in geschlossenen Räumen abstellen.

Tips zur Rasenpflege

Einige Tips, damit Ihr Rasen gesund und gleichmäßig wächst.

Mähen

Rasen besteht aus verschiedenen Grasarten. Wenn Sie häufig mähen, wachsen verstärkt Gräser, die stark wurzeln und eine feste Grasnarbe bilden. Wenn Sie selten mähen, entwickeln sich verstärkt hochwachsende Gräser und andere Wildkräuter (z.B. Klee, Gänseblümchen).

Die Normalhöhe eines Rasens liegt bei ca. 4–5cm. Mähen sollte man nur 13 der Gesamthöhe; also bei 7–8cm auf Normalhöhe schneiden. Den Rasen möglichst nicht kürzer als 4cm schneiden, sonst schädigt man bei Trockenheit die Grasnarbe. Hoch gewachsenes Gras (z.B. nach dem Urlaub) etappenweise auf Normalhöhe mähen.

Beim Mähen die Schneidbahnen immer etwas überlappen lassen.

Mulchen (mit Zubehör)

Das Gras wird beim Mähen in kleine Stücke (ca. 1cm) geschnitten und bleibt liegen. Dem Rasen bleiben viele Nährstoffe erhalten.

Für ein optimales Ergebnis muß der Rasen stets kurz gehalten werden, siehe auch Abschnitt „Mähen“.

Nachfolgende Hinweise beim Mulchen beachten:

-Kein nasses Gras mähen.

-Nie mehr als 2 cm der Gesamtgraslänge abmähen.

-Langsam fahren.

-Maximale Motordrehzahl nutzen.

–Schneidwerk regelmäßig reinigen.

Transportieren

Kurze Strecken von Hand

⚠ Gefahr

Gegenstände können vom drehenden Schneidwerk erfasst und weggeschleudert werden und dadurch Schäden verursachen. Um das Gerät über andere Flächen als Gras zu bewegen, vorher den Motor stoppen.

Mit einem Fahrzeug

⚠️ Gefahr

Vor jedem Transport Motor stoppen und abkühlen lassen. Den Zündkerzenstecker ziehen.

Transportieren Sie das Gerät nicht in gekippter Stellung.

Sichern Sie das Gerät bei einem Transport auf oder in einem Fahrzeug ausreichend gegen unbeabsichtigtes Verrutschen.

Gerät nur mit leerem Kraftstofftank transportieren. Tankdeckel muss fest verschlossen sein.

Geräte mit klappbarem Holm:

Bild 10

■ Zum leichteren Verstauen den Lenkerholm zusammenklappen.

Warten/Reinigen

Gefahr

Zum Schutze vor Verletzungen vor allen Arbeiten an dem Gerät

-den Motor abstellen,
- Z ündschlüssel (falls vorhanden) abziehen,
-abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
- d e n Z ündkerzenstecker am M ziehen, um ein versehentliches Starten des Motors zu verhindern,
–die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten.

Gefahr

Zum Schutze vor Verletzungen durch das Schneidwerk alle Arbeiten, wie auswechseln oder nachschleifen des Schneidmessers, nur durch eine Fachwerkstatt ausführen lassen (Spezialwerkzeuge erforderlich).

Achtung

Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht.

Warten

Achtung

Beachten Sie die Wartungsvorschriften im Motorenhandbuch. Lassen Sie das Gerät am Ende der Saison von einer Fachwerkstatt überprüfen und warten.

Achtung

Umweltgefährdung durch Motorenöl.

Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altölsammelstelle oder einem Entsorgungsunternehmen ab.

Umweltgefährdung durch terien/Akkus.

Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll.

Geben Sie verbrauchte Batterien/Akkus bei Ihrem Händler oder einem Entsorgungsunternehmen ab. Bauen Sie die Batterien/Akkus aus, bevor das Gerät verschrottet wird.

Hinweis

Beachten Sie die Kontroll- und Wartungsintervalle im Motorenhandbuch.

Je nach Modell ist ihr Gerät mit einer elektronischen Wartungsanzeige ausgestattet (Bild 13). Beachten Sie die entsprechenden Wartungsanzeigen, zusätzlich zu den schriftlichen Wartungshinweisen. Bedienung sowie weitere Informationen entnehmen Sie bitte der separaten Bedienungsanleitung, die der Wartungsanzeige beiliegt.

Vor jedem Betrieb

• Ölstand prüfen, bei Bedarf auffüllen.
  ■ Schraubverbindungen auf festen Sitz prüfen, bei Bedarf festziehen.
  ■ Sicherheitseinrichtungen prüfen.

Eingriffspunkt der Kupplung prüfen:

(nur bei Geräten mit Radantrieb)

-Bei laufendem Motor und ausgeschaltetem Radantrieb darf sichdas Gerät nicht vorwärts bewegen.
-Bei laufendem Motor und eingeschaltetem Radantrieb soll das Gerät vorwärts fahren.
■ Bei Bedarf Eingriffspunkt mit Rändelrad/Stellmutter am Radantriebshebel oder Bowdenzug einstellen.

Nach den ersten

2-5Betriebsstunden

■ Öl wechseln, siehe beiliegendes Motorenhandbuch.

Nach jedem Mähen oder alle 8 Wochen

(nur Geräte mit Elektrostart)

■ Akku 10 Stunden nachladen.

Einmal pro Saison

• Öl wechseln, siehe beiliegendes Motorhandbuch.
  ■ Gelenkpunkte und Drehfeder an der Auswurfklappe schmieren.
  ■ Lassen Sie am Ende der Saison das Gerät von einer Fachwerkstatt überprüfen und warten.

Reinigen

Achtung

Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktionsschäden. Verwenden Sie zum Reinigen keinen Hochdruckreiniger.

Grasfang reinigen

(nur bei Geräten mit Grasfang) Am einfachsten ist die Reinigung direkt nach dem Mähen.

■ Den Grasfang abnehmen und entleeren.
■ Der Grasfang kann mit einem kräftigen Wasserstrahl (Gartenschlauch) gereinigt werden.
■ Den Grasfang vor dem nächsten Benutzen gründlich trocknen lassen.

Rasenmäher reinigen

Gefahr

Beim Arbeiten am Schneidwerk können Sie sich verletzen. TragenSie zu Ihrem Schutz Arbeitshandschuhe.

Achtung

Kippen Sie das Gerät immer so, daß die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht.

Reinigen Sie das Gerät möglichst immer direkt nach dem Mähen.

■ Den Schneidraum und die Auswurfklappe mit Bürste, Handbesen oder Lappen reinigen.
■ Das Gerät auf die Räder stellen und alle sichtbaren Gras- und Schmutzrückstände entfernen.

Stillegen

Gefahr

Explosions- und Brandgefahr.

Lagern Sie das Gerät mit Kraftstoff (Benzin) im Tank niemals in Räumen, in denen Kraftstoffdämpfe mit offenem Feuer oder Funken in Berührung kommen können.

Achtung

Materialschäden am Gerät.

Lagern Sie das Gerät (mit abgekühltem Motor) nur in sauberen und trockenen Räumen. Schützen Sie das Gerät bei längerer Lagerung, z.B. im Winter, gegen Rost. Nach der Saison oder wenn das Gerät länger als einen Monat nicht benutzt wird:

■ Kraftstoff in geeignetes Gefäß ablassen und Motor stillegen wieim Motorenhandbuch beschrieben.

Achtung

Kraftstoff nur im Freien ablassen.

■ Gerät und Grasfang reinigen.
■ Alle Metallteile zum Schutz vor Rost mit einem geölten Lappen (harzfreies Öl) abwischen oder mit Sprühöl einsprühen.
■ Akku laden (wenn vorhanden).

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an Ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

Information zum Motor

Der Motorhersteller haftet für alle motorbezogenen Probleme im Hinblick auf Leistung, Leistungsmessung, technische Daten, Gewährleistungen und Service. Nähere Informationen finden Sie in dem separat mitgelieferten Halter-/Bedienerhandbuch des Motorherstellers.

Störungen erkennen und beheben

Störungen im Betrieb Ihres Rasenmähers haben oft einfache Ursachen, die Sie kennen sollten und zum Teil selbst beheben können. Im Zweifelsfall hilft Ihnen Ihr Fachhändler gerne weiter.

ProblemMögliche Ursache(n)Abhilfe

Starterzug läßt sich nicht ziehen.	Sicherheitsbügel nicht betätigt.	Sicherheitsbügel gegen Oberholm drücken.
	Messer blockiert.Zündkerzenstecker ziehen und Blockade beseitigen.
	Motor defekt.Fachwerkstatt aufsuchen.
Motor springt nicht an.	Gashebel steht nicht richtig.	Gashebel auf Stellung N oder CHOKE (bei kaltem Motor).
		Gashebel auf Stellung /max. oder START (bei warmem Motor).
	Mäher steht in hohem Gras.	Mäher auf eine Fläche mit niedrigem Gras stellen.
	Kein Kraftstoff im Tank.	Tank mit sauberem, frischen Kraftstoff füllen.
	Zündkerzenstecker nicht aufgesteckt.	Zündkerzenstecker aufstecken.
	Kraftstoff alt oder verschmutzt.Kraftstoff durch frischen ersetzen.
Problem	Mögliche Ursache(n)	Abhilfe
Motor springt nicht an.Luftfilter verschmutzt.Luftfilter reinigen.
	Vergaser „abgesoffen“.	Zündkerze herausdrehen, trocknen, Gashebel auf Minimum, mehrmals starten, Zündkerze einschrauben, Motor erneut starten.
	Choke nicht betätigt.Choke betätigen.
	Primer bei Kaltstart nicht betätigt.	Primer betätigen.
- Bei Gerät mit Elektrostart:Akku entladen.Akku mit mitgeliefertem Ladegerät laden.
Ungewöhnliche Geräusche (Rappeln,Rasseln, Klappern).	Schrauben, Muttern oder andere Befestigungsteile locker.	Teile befestigen. Wenn die Geräusche bleiben: Fachwerkstatt aufsuchen.
Erschütterungen, Vibrationen.	Messer lose.	Messerbefestigungsschraube in einer Fachwerkstatt anziehen lassen.
	Messer beschädigt.Messer in einer Fachwerkstatt austauschen lassen.
	Messer nicht richtig ausgewuchtet.	Messer in einer Fachwerkstatt austauschenoder auswuchten lassen.
	Motorbefestigung locker.Motor in einer Fachwerkstatt befestigen lassen.
Unsauberer Schnitt oder Drehzahl fällt ab.	Gras zu hoch.	Größere Schnitthöhe einstellen, notfalls zweimal mähen.
Gras bleibt liegen oder Grasfang wird nicht voll	Gras zu feucht.	Rasen abtrocknen lassen.
	Auswurf verstopft.	Motor abstellen, Verstopfung beseitigen.
	Messer stumpf.	Messer in einer Fachwerkstatt ersetzen oder nachschleifen lassen.
	Ungenügende Motorleistung.	Öfter mähen, Schnitthöhe größer wählen.
	Grasfang voll.	Motor abstellen, Grasfang entleeren.
	Grasfang verschmutzt.	Motor abstellen, Luftschlitze im Grasfang reinigen.
Radantrieb funktioniert nicht.	Keilriemen gerissen oder Getriebe defekt.	Beschädigte Teile in einer Fachwerkstatt ersetzen lassen.
	Seilzug/Bowdenzug gerissen.	Beschädigte Teile in einer Fachwerkstatt ersetzen lassen.

Inhoudsopgave

(Rohukoguriga seadmetel)

Joon. 11
