Lavamat Clara 845 - Waschmaschine AEG - Kostenlose Bedienungsanleitung

Produkttyp	Frontlader-Waschmaschine
Modell	Lavamat Clara 845
Marke	AEG
Fassungsvermögen	8 kg
Energieeffizienzklasse	A+++
Schleuderdrehzahl	1400 U/min
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Schnell 20 Min., Eco 60°C
Abmessungen (H × B × T)	85 × 60 × 60 cm
Gewicht	75 kg
Spannung	230 V ~ 50 Hz
Anschlussleistung	2300 W
Wasserdruck	1–10 bar
Trommelvolumen	58 Liter
Geräuschpegel Waschen / Schleudern	54 / 78 dB(A)
Sicherheitsfunktionen	Kindersicherung, Überlaufschutz, Unwuchtkontrolle
Verbrauch (Eco 60°C)	Wasser: 50 L, Energie: 1,2 kWh
Türanschlag	Links
Max. Beladung	8 kg
Integrierte Funktionen	Startzeitvorwahl, Restlaufanzeige, Signalton
Besonderheiten	ProSteam Dampffunktion (optional)
Zubehör im Lieferumfang	Transportsicherung, Einfüllschlauch, Bedienungsanleitung

Häufig gestellte Fragen - Lavamat Clara 845 AEG

Wie installiere ich die Transportsicherung nach dem Transport?

Entfernen Sie die Transportsicherung, indem Sie die vier Schrauben an der Rückseite mit einem Schraubenschlüssel lösen. Bewahren Sie die Schrauben auf für einen eventuellen Umzug.

Was bedeutet der Fehlercode E20?

Fehler E20 weist auf ein Problem mit der Wasserpumpe hin. Reinigen Sie das Flusensieb im unteren Bereich der Maschine und prüfen Sie den Ablaufschlauch auf Verstopfungen.

Wie reinige ich das Flusensieb?

Öffnen Sie die Klappe unten rechts, drehen Sie den Siebdeckel gegen den Uhrzeigersinn und ziehen Sie ihn heraus. Reinigen Sie das Sieb unter fließendem Wasser und setzen Sie es wieder ein.

Kann ich die Tür während des Waschgangs öffnen?

Sobald die Maschine läuft, ist die Tür verriegelt. Sie können sie nur öffnen, wenn der Wasserstand niedrig und die Temperatur unter 50 °C ist. Drücken Sie die Start/Pause-Taste und warten Sie ca. 2 Minuten.

Welche Waschmittel sind für die Maschine geeignet?

Verwenden Sie ausschließlich Waschmittel für Frontlader. Befolgen Sie die Dosierungsempfehlungen des Herstellers. Für empfindliche Textilien nutzen Sie Feinwaschmittel.

Wie hoch ist der Wasserverbrauch pro Waschgang?

Der Wasserverbrauch variiert je nach Programm. Bei Eco 60°C mit 8 kg Beladung beträgt er etwa 50 Liter.

Was tun bei starker Vibration während des Schleuderns?

Überprüfen Sie die Transportsicherung (muss entfernt sein) und stellen Sie sicher, dass die Maschine waagerecht steht. Verteilen Sie die Wäsche gleichmäßig in der Trommel.

Wie kann ich die Startzeit vorwählen?

Drücken Sie die Taste 'Startzeitvorwahl' und stellen Sie mit dem Drehregler die gewünschte Verzögerung ein (1–24 Stunden). Bestätigen Sie mit 'Start/Pause'.

Ist die Maschine für den Anschluss an Warmwasser geeignet?

Nein, die Maschine ist nur für Kaltwasseranschluss ausgelegt. Ein Warmwasseranschluss kann zu Schäden führen.

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade ganz heraus, drücken Sie die Entriegelungsklappe und nehmen Sie sie ab. Reinigen Sie alle Teile mit warmem Wasser und einer Bürste. Trocknen Sie sie vor dem Wiedereinsetzen.

BEDIENUNGSANLEITUNG Lavamat Clara 845 AEG

Der umweltschonende Waschautomat

Das Gerät ist sehr sparsam im Umgang mit Energie, schonend zu Ihrer Wäsche, im Betrieb besonders leise, leicht zu bedienen und einfach zu pflegen.

Wenn Sie vor der ersten Benutzung die Gebrauchsanweisung sorgfältig lesen und beachten, werden Sie bestimmt viel Freude beim Waschen haben.

Inhalt

Sicherheitshinweise 36

Vor der ersten Inbetriebnahme 36

Sicherheitshinweise 36

Öko-Tips 38

Aufstellungshinweise 39

Transportsicherung entfernen 39

Aufstellung 40

Anschluß 42

Elektrischer Anschluß 42

Anschluß Wasserzulauf 42

Anschluß Wasserablauf 43

Kurzanweisung 44

Vor dem Waschen 45

Wäsche sortieren 45

Wäsche vorbehandeln 45

Vorsorge bei bestimmten Textilien 46

Füllgewichte 46

Waschprogramm einstellen

Der Programmwähler 47

Der Temperaturwähler 48

Tasten und ihre Funktionen 49

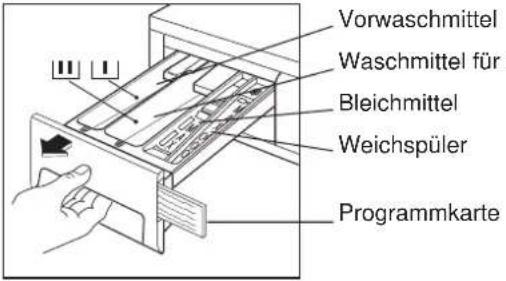

Waschmittel

Waschmittel auswählen 50

Waschmittelmenge 51

Waschmittel zugeben 52

Programmende

Programmtabelle

Wartung und Pflege

Waschmittelschublade 58

Flusensieb reinigen/Notentleerung 59

Sonstiges 60

Was tun, wenn ...

Kundendienst

Technische Daten

Sicherheitshinweise

Vor der ersten Inbetriebnahme...

– Aufstellungshinweise und Anschluß beachten.

- Ein beschädigtes Gerät (z.B. Transportschaden) nicht anschließen.

- Geringe Wasserrückstände im Laugenbehälter sind auf die Prüfung im Werk zurückzuführen.

- Damit fertigungsbedingte Rückstände an Waschtrommel und Laugenbehälter entfernt werden, ist ein Waschgang ohne Wäsche - z.B. Buntwäsche 60°C mit 1/2 Meßbecher Waschmittel- durchzuführen.

Sicherheits- hinweise

Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie und evtl. Mitbenutzer mit folgenden Hinweisen vertraut zu machen:

– Vergewissern Sie sich vor Inbetriebnahme, ob die auf dem Typschild angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Benutzungsort übereinstimmen. Die erforderliche Absicherung ist ebenfalls dem Typschild zu entnehmen.

- Steht Ihr Öko-Lavamat in einem frostgefährdeten Raum, muß bei drohender Frostgefahr eine Notentleerung (siehe Abschnitt "Notentleerung") vorgenommen werden.

- Vor Reinigung, Pflege und Wartungsarbeiten darauf achten, daß das Gerät ausgeschaltet ist. Ganz sicher gehen Sie, wenn Sie den Netzstecker aus der Steckdose ziehen oder bei Festanschluß den Fl-Schutzschalter bzw. LS-Schalter ausschalten oder die Schraubsicherung ganz herausnehmen (siehe Aufstellungshinweise und Anschluß).

– Spritzen Sie keinesfalls mit einem Wasserstrahl das Gerät ab!

– Netzstecker niemals an der Zuleitung aus der Steckdose ziehen, sondern am Stecker!

– Gerät nicht in Betrieb nehmen, wenn

■ die Netzzuleitung beschädigt ist oder

■ das Gerät im Bereich der Bedienblende, an der Arbeitsplatte oder im Sockelbereich sichtbare Beschädigungen aufweist.

- Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Wenden Sie sich grundsätzlich an unseren Werkskundendienst oder an eine von uns autorisierte Vertragswerkstatt. Nur Original-AEG-Ersatzteile erfüllen alle Anforderungen!

• Kinder nicht mit Gerät spielen lassen, Haustiere vom Gerät fernhalten.
• Bei ordnungsgemäßer Entsorgung Türschloß zerstören und elektrische Zuleitung abschneiden.
• Wird das Gerät zweckentfremdet oder falsch bedient, kann keine Haftung für eventuelle Schäden übernommen werden.
  – Nicht in die drehende Trommel greifen.
• Bei Betrieb mit hohen Temperaturen wird das Türglas heiß-bitte nicht berühren-.
• Bei Öffnen der Tür oder bei Notentleerung während des Betriebes besteht Verbrühungsgefahr.
• Ablaufschlauch sicher befestigen. Verbrühungs- und Überschwemmungsgefahr!
• Im Fehlerfall Wasserhahn zudrehen, Gerät vom Netz trennen. Der Waschautomat ist vom Netz getrennt, wenn der Netzstecker gezogen oder die Sicherung(en) ausgeschaltet ist (sind).
• Verpackungsteile von Kleinkindern fernhalten; besonders die Folie stellt eine Gefahrenquelle dar.
• Waschen Sie vorgereinigte Wäsche, so müssen entflammbare Lösungsmittel vollständig verdunstet sein.
  – Gerät nicht für chemische Reinigung benutzen.
• Wenn Sie das Gerät nicht an das Trinkwassernetz anschließen, sondern Regenwasser oder ähnliches verwendet wird, beachten Sie die entsprechenden Bestimmungen.

Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

ÖKO-Tips

Die Schöpfrippen	Ihr neuer LAVAMAT von AEG erfüllt alle Anforderungen moderner Wäschepflege.Schöpfrippen in der Waschtrommel transportieren das Wasser in ständigem Umlauf nach oben. Das sorgt für schnelle und gleichmäßige Durchtränkung der Wäsche.
Information zur Geräte-verpackung	Alle verwendeten Werkstoffe sind umweltverträglich! Sie können gefahrlos entsorgt werden.Die Kunststoffe können auch wiederverwertet werden und sind gekennzeichnet:>PE< für Polyethylen>PS< für Polystyrol>PP< für PolypropylenDie Kartonteile sollten der Altpapiersammlung beigegeben werden.
ÖKO-Tips zum sparsamen Waschen	Für durchschnittlich verschmutzte Wäsche sind die Programme ohne Vorwäsche vorgesehen. Gegenüber einem Programm mit Vorwäsche sparen Sie Waschmittel und Wasser.Nutzen Sie die Vorteile von Baukasten-Waschmitteln.Günstigste Verbrauchswerte erhalten Sie mit voller Füllung.Für leicht bis normal verschmutzte Kochwäsche genügt das Programm “ENERGIESPAREN” 60°E.Durch gezielte Fleckenbehandlung kann das gewünschte Reinigungsergebnis auch bei niedrigeren Temperaturen erzielt werden.Dosieren Sie das Waschmittel möglichst sparsam. Beachten Sie die Hinweise der Waschmittelhersteller.

Aufstellungshinweise

Vor Aufstellung und Anschluß unbedingt die Transportsicherungen entfernen.

Gehen Sie folgendermaßen vor:

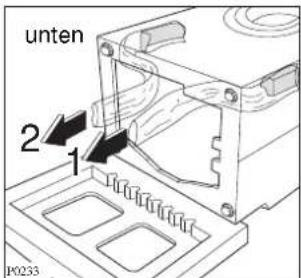

Schrauben Sie mit einem Schlüssel die rechte Schraube an der Rückwand der Waschmaschine heraus.

Legen Sie das Gerät auf die Rückseite und zwar so, daß die Schläuche nicht gequetscht werden.

Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.

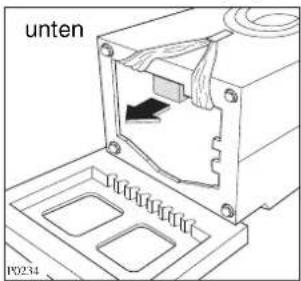

Entfernen Sie den Polystyrolblock.

Lösen Sie den Klebestreifen und ziehen Sie sorgfältig die rechte Nylonhülle (1) heraus, danach die linke (2), indem Sie sie zur Mitte führen.

Transport- sicherung entfernen

Stellen Sie die Maschine wieder auf und schrauben Sie die übrigen zwei Schrauben an der Rückwand aus.

Entfernen Sie die drei Plastikzapfen aus den Schraubenlöchern.

Verschließen Sie diese drei Schraubenlöcher mit den Plastikstöpseln, die sich auf der Rückseite der Maschine befinden.

Hinweis:

Wir empfehlen, die Transportsicherungen zu bewahren, um sie bei Umzug wieder verwenden zu können.

Die Maschine steht auf 4 verstellbaren Gummifüßen, sodaß Bodenunebenheiten ausgleichbar oder Höhenkorrekturen möglich sind.

Das Gerät muß unbedingt waagrecht stehen und einen sicheren Stand haben. Es darf bei Belastung über Eck nicht "kippen". Einwandfreie Aufstellung ggf. mit einer Wasserwaage überprüfen.

Die Bodenfläche muß sauber und trocken sein, frei von Bohnerwachsresten und anderen schmierenden Belägen, damit die Maschine nicht wegrutscht! Keine Schmierstoffe als Gleithilfe verwenden!

Die Aufstellung auf hochflorigen Teppichböden und Bodenbelägen mit Weichschaumrücken ist nicht zu empfehlen, weil dadurch die Standsicherheit der Maschine nicht mehr gewährleistet ist. Bei Standplätzen mit kleinformatigen Fliesen handelsübliche Gummimatte unterlegen.

Bei schwingenden Böden, insbesondere Holzbalkenböden mit nachgiebigen Dielenbrettern eine mindestens 15 mm starke, wasserbeständige Holzplatte auf mindestens 2 Fußbodenbalken festschrauben. Nach Möglichkeit das Gerät in einer Ecke des Raumes aufstellen; dort ist jeder Holzboden am besten eingespannt und neigt am wenigsten zu Resonanzschwingungen.

Kleinflächige Unebenheiten des Bodens niemals durch Unterlegen von Holz, Pappe oder dergleichen ausgleichen.

Wenn aus Platzgründen die Aufstellung des Waschautomaten direkt neben einem Gas- oder Kohleherd nicht vermeidbar ist, muß zwischen Herd und Waschautomaten eine wärmeisolierte Platte (85 x 57 cm) eingefügt werden, die auf der Seite gegen den Herd mit einer Aluminiumfolie ausgestattet sein muß.

Anschluß

Elektrischer Anschluß

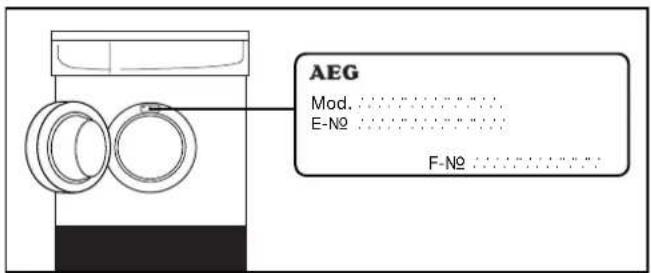

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typschild zu entnehmen. Das Typschild ist bei Bullaugenmodellen bei geöffneter Einfülltür in der Rahmenprägung zu finden.

Bei Festanschluß ist in der elektrischen Installation eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen.

Als geeignete Trennvorrichtung gelten z.B. LS-Schalter, Sicherungen (Schraubensicherungen sind aus der Fassung herauszunehmen), Fl-Schutzschalter und Schütze.

Dieses Gerät entspricht den folgenden EG-Richtlien: 73/23/EWG vom 19.02.1973 - Niederspannungsrichtlinie 89/336/EWG vom 03.05.1989 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

Das Stromkabel darf nicht verlängert werden. Falls die Länge nicht ausreicht, muß es entweder mit einem längeren Kabel ersetzt werden, oder die Steckdose versetzt werden.

Anschluß Wasserzulauf

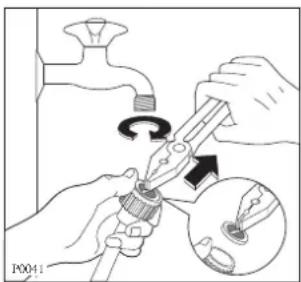

Legen Sie den mitgelieferten Filter in die Verschraubung am Zulaufschlauch ein. Danach schrauben Sie den Zulaufschlauch an einem Wasserhahn mit 3/4" Gewinde fest.

Wasserdruck: mind. 0,5 bar (= 5 N/cm² = 0,05 MPa), höchstens 10 bar (= 100 N/cm² = 1 MPa). Bei mehr als 10 bar Druckminder-ventil vorschalten.

Wird ein längerer Schlauch als der mitgelieferte benötigt, ist ausschließlich der von unserem Kundendiest angebotene, VDEzugelassene Schlauchsatz zu verwenden. Auf keinen Fall zum Verlängern Schläuche stückeln!

Das Schlauchende (Winkelstück) an dem Waschautomaten darf in allen Richtungen gedreht werden. Positionieren Sie den Schlauch

richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Zum Abpumpen der Wasch-/Spüllauge besitzt jeder Automat eine Laugenpumpe, die vom Programmschaltwerk gesteuert wird. Die Pumpe fördert über den Ablaufschlauch Flüssigkeiten bis zu einer Höhe von 1 m, gerechnet ab Standfläche der Maschine.

Für Ablaufhöhen über 1 m befragen Sie bitte den Kundendienst.

Sie haben zwei Möglichkeiten, den Ablaufschlauch zu verlegen:

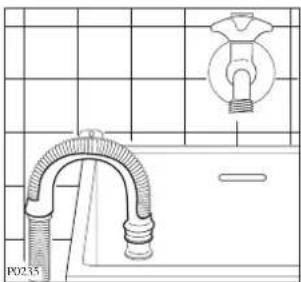

1) über den Waschbeckenrand. Der Schlauch muß in den beiliegenden Krümmer eingeschoben werden. Wichtig ist, daß der Schlauch durch das schnelle Ausfließen des Wassers nicht über den Rand abrutscht.

Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand an der dafür vorgesehenen Öse.

2) In eine Ablaufrohrabzweigung des Waschbeckens. Die Rohrabzweigung muß oberhalb des Siphons (Geruchverschlusses) sitzen.

Die Höhe muß mindestens 60 cm über dem Boden sein.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 180 cm verlängert werden. Dabei muß der Innendurchmesser des Verlängerungsschlauchs gleich groß wie der Innendurchmesser des Originalschlauchs sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Anschluß Wasserablauf

Kurzanweisung

■ Wäsche vorbereiten
Sortieren, vorbehandeln
■ Programm wählen
Programmwähler auf gewünschtes Programm stellen.
Eventuell Zusatztasten drücken.
Temperatur wählen.
■ Tür öffnen
■ Wäsche einfüllen
■ Tür schließen
■ Waschmittel zugeben
■ EIN/AUS-Taste drücken
■ Nach Programmende
Tür öffnen, Wäsche entnehmen.

Vor dem Waschen

■ Kontrollieren Sie, ob die Textilien maschinenwaschbar sind. Aufschluß darüber geben Ihnen die international gültigen Pflegekennzeichen.

Kochwäsche

Buntwäsche

Pflegeleichte Wäsche

Feinwäsche

Wolle

■ Wäsche nach Art, Verschmutzung und Temperatur sortieren.
■ Wollsachen nur mit dem Wollsiegel sind nicht für den Waschautomaten geeignet. Bei Wollsachen mit Wollsiegel ist Zusatz "filzt nicht", "nicht filzend" oder "waschmaschinenfest" erforderlich.
■ Für den Waschautomaten ungeeignet sind Teile mit folgenden Symbolen:

Handwäsche

nicht waschen

chemisch reinigen

nicht chemisch reinigen

chloren möglich

nicht chloren

■ Beachten Sie den Pflegehinweis "separat waschen".
■ Neue dunkelfarbige Wäsche hat oft einen Farbüberschuß. Dieser kann sich beim Waschen auf hellere Textilien übertragen. Solche Stücke das erste Mal besser allein waschen.
■ Flecken möglichst sofort behandeln, solange sie frisch sind; mit Wasser, Seife oder entsprechenden Vorbehandlungsmitteln (Fleckenspray, Waschpaste etc.).

Wäsche sortieren

Wäsche vorbehandeln

Vorsorge bei bestimmten Textilien

■ Taschen leeren. Insbesondere Metallteile (Büroklammern, Sicherheitsnadeln u.ä.) entfernen.
■ Bezüge zuknöpfen. Reißverschlüsse, Haken, Ösen schließen.
■ Lose Gürtel und lange Schürzenbänder zusammenbinden.
■ Bei gewirkten farbigen Textilien, Wolle und Textilien mit aufgesetztem Schmuck Innenseite nach außen wenden.
■ Kleine und empfindliche Stücke (z.B. Babysöckchen, Strumpfhosen) lassen sich problemlos in einem kleinen Kissen mit Reißverschluß oder in größere Socken gesteckt waschen.
■ Gardinen besonders vorsichtig behandeln.
Schon bei geöffneten Fenstern oder beim Abnehmen könnten sie beschädigt werden (sogenannte "Zieher"). Metallröllchen bzw. gratige Kunststoffröllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden. Eine Haftung für Schäden können wir keinesfalls übernehmen. Gardinen nur schleudern, wenn der Hersteller es erlaubt.

LAVAMAT LAVAMAT

CLARA 845 CLARA 854

Füllgewichte (Höchstmengen trockener Wäsche)

Koch-/Buntwäsche 4,5 kg 5,0 kg

Pflegeleichtwäsche 1,5 kg 2,0 kg

Feinwäsche 1,5 kg 2,0 kg

Gardinen 15-20 qm 15-20 qm

je nach je nach

Gewebeart Gewebeart

Wolle 1,0 kg 1,0 kg

Kurzprogramm für Koch-/Buntwäsche 2,0 kg 2,0 kg

Möglichst die empfohlene volle Beladung nutzen, da dies optimale Wirtschaftlichkeit sichert. Nicht überfüllen! Das wirkt sich negativ auf das Waschergebnis aus. Bei besonders knitterempfindlicher pflegeleichter Wäsche sollten Sie die angegebene Füllmenge verringern.

Waschprogramm einstellen

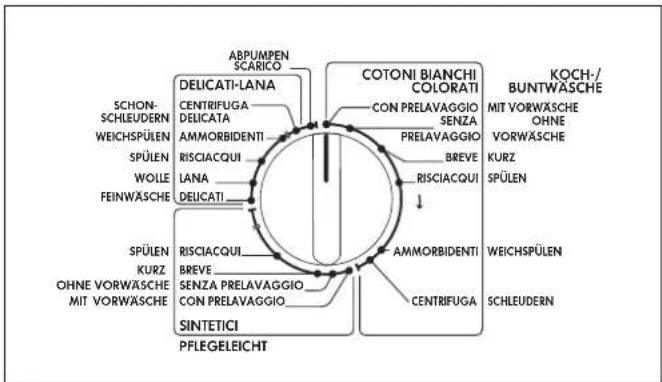

Der Programmwähler

Der Programmwähler muß nach rechts gedreht werden.

Wählbar sind sowohl Wasch- als auch Sonderprogramme:

Dieses Programm ist für leicht verschmutzte Koch- und Buntwäsche sowie pflegeleichte Gewebe. Die Waschzeit wird verkürzt.

Handgewaschene Textilien können separat gespült werden.

Programm für Koch- u. Buntwäsche endet mit einem Normal- schleudern.

Am Ende des Programmes für Pflegeleicht-/Feinwäsche u. Wolle bleibt die Wäsche im letzten Spülwasser liegen (Spülstop).

KURZ

BREVE

SPÜLEN

RISCIACQUI

STÄRKEN WEICHSPÜLEN AMMORBIDENTI

Für frischgewaschene Textilien, die zusätzlich gestärkt werden sollen. Pulverförmige Stärke auflösen, flüssige Stärke verdünnen und in die Weichspülkammer mit dem Symbol infüllen.

Nach dem Programm für Koch-/Buntwäsche wird die Wäsche geschleudert, nach dem Programm für Feinwäsche u. Wolle bleibt die Wäsche im letzten Spülwasser liegen.

SCHLEUDERN CENTRIFUGA

Separates Schleudern für Koch-/Buntwäsche.

SCHON- SCHLEUDERN CENTRIFUGA DELICATA

Separates Schleudern für pflegeleichte Gewebe, Feinwäsche u. Wolle.

PUMPEN SCARICO

Zum Abpumpen des Wassers nach einem Programm, das im Spülstop endet.

Temperaturwähler

Der Temperaturwähler läßt sich nach links oder rechts drehen.

E: Energiesparen.

Anstelle des Programmes "Kochwäsche 95°C" können Sie bei normal verschmutzter Wäsche 60°E wählen: die Programmdauer bleibt unverändert, aber Sie sparen Energie.

FREDDO: Kaltwäsche. Die Maschine benutzt das Wasser direkt aus dem Wassernetz, ohne es aufzuheizen.

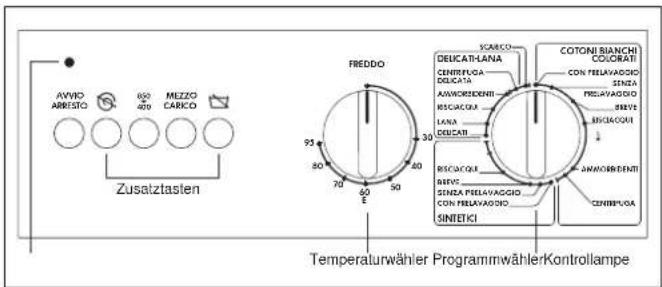

Tasten und ihre Funktionen

AVVIO ARRESTO

850 400

MEZZO CARICO

EIN/AUS

Durch Drücken dieser Taste wird die Maschine eingeschaltet. Die Netzkontrollampe leuchtet auf. Beim nochmaligen Drücken wird die Maschine ausgeschaltet.

■ SCHLEUDERN-AUS

Beim Waschen von besonders empfindlicher Koch- u. Buntwäsche können Sie diese Taste drücken. Die Schleudergänge werden nicht ausgeführt.

■ SCHLEUDER-REDUZIERUNG 400

Beim Drücken dieser Taste wird die Schleuderdrehzahl wie folgt reduziert:

• bei Koch-/Buntwäsche von 850 auf 400 U/min
• bei Programm "Schonschleudern" (centrifuga delicata) von 750 auf 400 U/min.

■ HALBE FÜLLMENGE

Bei gedrückter Taste werden in den Programmen für Koch- u. Buntwäsche nur 3 statt 4 Spülgänge durchgeführt. Drücken Sie die Taste nur bei halben Füllmengen.

■ SCHONSCHLEUDERN

Beim Drücken dieser Taste in den Programmen für pflegeleichte Gewebe, Feinwäsche u. Wolle wird das Wasser des letzten Spülganges abgepumpt und die Wäsche kurz geschleudert.

EIN/AUS

AVVIO/ARRESTO

SCHLEUDERN AUS ESCLUSIONE CENTRIFUGA

SCHLEUDER- REDUZIERUNG RIDUZIONE CENTRIFUGA

HALBE FÜLLMENGE MEZZO CARICO

SCHON- SCHLEUDERN CENTRIFUGA DELICATA

Waschmittel

Waschmittel auswählen

Sie können alle modernen Waschmittel verwenden, die für Haushaltswaschautomaten geeignet sind.

Der Einsatz der Waschmittel ist abhängig von der Wäscheart und der Verschmutzung.

Verschmutzung unterscheidet man nach:

■ Schmutz, z.B. Staub, Ruß, Schweiß, Hautfett usw.
■ Bleichbare Flecken, z.B. Rotwein, Obst, Gemüse usw.
■ Eiweißflecken, z.B. Blut, Milch usw.

Unterschiedliche Wäschebehandlungsmittel sind:

■ Pulverförmige Vollwaschmittel mit Bleichzusatz
■ Flüssigwaschmittel bleichmittelfrei
■ Bunt-, Fein- und Colorwaschmittel, bleichmittelfrei, häufig auch frei von optischen Aufhellern, farbschonend.
■ Wollwaschmittel, frei von Bleichzusätzen und Enzymen, besonders wollfaserschonend.
■ Gardinenwaschmittel mit lichtechten, optischen Aufhellern, um Vergilbung durch Sonneneinwirkung zu vermeiden.

■ Baukasten-Waschmittel Hier können Grundwaschmittel, Enthärter und Bleiche/Flek- kensalz getrennt dosiert werden.

■ Enthärter, zum Enthärten von Leitungswasser

■ Bleichmittel oder Fleckensalz, für gezielten Einsatz bei verfleckter Wäsche, oder als Zusatz bei Verwendung von bleichmittelfreien Waschmitteln.

■ Vorbehandlungsmittel zur gezielten Vorbehandlung von Flecken

■ Weichspüler verhindert statische Aufladung bei synthetischen Geweben und verleiht der Wäsche einen weichen Griff.

■ Stärkemittel, Feinappreturen, Formpüler verleihen der Wäsche Formbeständigkeit und erleichtern das Bügeln.

Färbe- und Entfärbemittel dürfen nur dann im Waschautomaten benutzt werden, wenn der Hersteller dieser Produkte dies ausdrücklich erlaubt.

Die Dosierung ist abhängig von der Wäschemenge, der Wasserhärte und dem Verschmutzungsgrad.

Beachten Sie die unterschiedlichen Dosierhinweise auf der Waschmittelpackung.

Auskunft über die Wasserhärte in Ihrem Wohngebiet erteilt das zuständige Wasserwerk.

Wasserhärte
Härtebereich	deutsche Härte	französische Härte
I - weich	unter 8	unter 13
II - mittelhart	8-14	13-24
III - hart	15-21	25-36
IV - sehr hart	über 21	über 36

Wenn der Waschmittelhersteller keine Dosierangaben für Minderbeladungen macht, geben Sie bei halber Wäschebeladung 1/3 weniger, bei Kleinstbeladung nur die Hälfte der Menge zu, die für eine volle Beladung empfohlen wird.

Wasch- mittelmenge

Waschmittel zugeben	Hauptwäsche
Zugabe flüssiger Mittel	■ Wenn Sie flüssige Waschmittel bevorzugen, so verwenden Sie für deren Zugabe die von der Waschmittelindustrie angebotenen Dosierhilfen.
Zugabe flüssiger Zusatzmittel	■ Diese Mittel (Bleich- bzw. Weichspülmittel) höchstens bis zur Markierung “MAX” dosieren.Bei dickflüssigen Weichspülerkonzentraten und Formspülern empfehlen wir ein Auffüllen mit Wasser bis zur Markierung “MAX”.
Programmkarte	■ Hier finden Sie eine kurze Beschreibung der Wasch- u. Sonderprogramme.

Programmende

Nach Programmende die Tür öffnen.

Kontrollieren Sie auch die Trommel auf vollständige Entleerung, sonst könnten Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen) oder auf andere Wäsche abfärben.

Wichtig: Die Tür kann erst nach ca. 2 Minuten geöffnet werden. Eine thermische Verriegelung sorgt aus Sicherheitsgründen für diese Verzögerung.

Tür öffnen - Ausschalten

Programmtabelle

Pflegekennzeichen Wäsche	Programm/ Temperatur	Wäsche- menge (max.)
Baumwolle/Leinen	Kochwäsche 70 95 Buntwäsche 60 50 40 30 mit oder ohne Vorwäsche	4 kg 4,5 kg
Baumwolle/Leinen	Kochwäsche Buntwäsche 40 30 Kurzprogramm
Ausgerüstete Baumwolle, Baumwollmischgewebe, Synthetics	Pflegeleicht 60 50 40 30 mit oder ohne Vorwäsche	1,5 kg 2 kg
Ausgerüstete Baumwolle, Baumwollmischgewebe, Synthetics	Pflegeleicht Kurzprogramm 40 30	1,5 kg 2 kg
Synthetics/ Gardinen/Oberbekleidung	Feinwäsche 40 30 KALT ohne Vorwäsche	1,5 kg 2 kg
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —	Wolle 40 30 KALT	1 kg

Das Programm "Buntwäsche 60°" ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG. Füllmenge 4 kg.

Mögliche Zusatztasten
	850400	HALBEFÜLLMENGEMEZZOCARICO
	850400	HALBEFÜLLMENGEMEZZOCARICO
	850400
	850400
	850400
	850400

Zusatzprogramme

Textilien Programm		Wäsche- menge (max.) 845 854
Baumwolle/Leinen Normalspülen mit flüssigen Zusätzen (Bleich- und Weichspülmittel) Risciacqui		4 kg 4,5 kg
Baumwolle/Leinen Stärken.	Weichspülen Ammorbidenti	4 kg 4,5 kg
Baumwolle/Leinen Schleudern Centrifuga		4 kg 4,5 kg
Pflegeleicht/Feinwäsche Wolle	Schonspülen mit flüssigem Zusatzmittel Risciacqui	1,5 kg 2 kg 1 kg
Feinwäsche Wolle	Weichspülen Ammorbidenti	1,5 kg 2 kg 1 kg
Pflegeleicht/Feinwäsche Wolle	Schonschleudern Centrifuga delicata	1,5 kg 2 kg 1 kg
Alle Textilien Abpumpen	Scarico	4 kg 4,5 kg
Mögliche Zusatztasten
		HALBE FÜLLMENGE MEZZO CARICO
	850400

Wartung und Pflege

Waschmittel- schublade

Gelegentlich sollten Sie die Waschmittelschublade von Waschmittelrückständen reinigen.

– Dazu Schublade durch Drücken auf den kleinen Hebel herausziehen.

Der obere Teil der Fächer für die Zusatzmittel ist auch herausnehmbar.

Der Innenraum für die Waschmittelschublade

Auch im Innenraum der Waschmittelschublade kann sich mit der Zeit Waschmittel ansammeln. Reinigen Sie diesen Raum mit Hilfe einer Zahnbürste.

Danach schieben Sie die Schublade wieder ein.

- Ziehen Sie am Programmende die Waschmittelschublade etwas heraus, damit sie austrocknen kann.

Das Flusensieb fängt Flusen und kleine Objekte, die evtl. in der Wäsche geblieben sind, auf. Ist es verstopft, so kann das Programm nicht richtig ablaufen.

Daher ist eine Reinigung des Flusensiebs in regelmäßigen Zeitabständen erforderlich.

Vorsicht bei heißer Lauge! Erst abkühlen lassen!

Öffnen Sie die Filterklappe.

Stellen Sie eine Waschschüssel darunter und schrauben Sie das Flusensieb heraus.

Ziehen Sie das Sieb heraus.

Flusensieb reinigen / Notentleerung

	Reinigen Sie es unter laufendem Wasser.
Waschtrommel	Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch nicht aus der Wäsche entfernte, rostende Fremdkörper (Abschnitt “Vor dem Waschen”) können Rostflecken auf der Trommel entstehen. Diese Flecken lassen sich mit einem Edelstahl-Putzmittel entfernen. Der Kundendienst hält geeignete Mittel bereit.
Einfülltür	Entfernen Sie Ablagerungen oder Fremdkörper aus der Gummi-manschette hinter der Einfülltür.Die Einfülltür sollte nach dem Waschen nicht geschlossen werden, damit die Waschtrommel austrocknen kann und das Gerät belüftet wird.
Entkalken	Bei richtiger Waschmitteldosierung ist ein Entkalken der Maschine kaum erforderlich. Im Bedarfsfall ausschließlich Marken-Entkalkungsmittel mit Korrosionsschutz für Waschmaschinen verwenden. Geeignete Mittel führt der Kundendienst.
Blenden und Bedienteile	Die Bedienblende mit ihren Bedienteilen sollte im Bedarfsfall nur mit lauwarmem Wasser gereinigt werden.

Was tun wenn...

... der Waschautomat gar nicht arbeitet?

■ Ist das Gerät an das elektrische Netz angeschlossen?
■ Wurde ein Programm gewählt?
■ Wurde die EIN/AUS-Taste gedrückt?
■ Ist die Einfülltür geschlossen?
■ Sind die Sicherungen der Hausinstallation in Ordnung?

... sich die Einfülltür nicht öffnen läßt?

■ Ist ein Programm in Betrieb?
■ Wurde ein Programm mit Spülstop gewählt?

... kein Wasser einläuft?

■ Ist der Wasserhahn geöffnet?
■ Ist der Filter im Wasserzulauf verstopft?

Falls Sie merken, daß die Maschine beim Wasserzulauf mehr Zeit braucht, sollten Sie nachprüfen, ob der Filter im Wasserzulaufschlauch verstopft ist.

Schließen Sie den Wasserhahn. Schrauben Sie den Wasserschlauch vom Zulaufhahn ab. Dann ziehen Sie den Filter heraus. Reinigen Sie ihn mit einer Zahnbürste und setzen Sie ihn wieder ein.

Schrauben Sie dann den Wasserschlauch am Wasserhahn wieder fest ein.

... der Waschautomat vibriert oder unruhig steht?

■ Bei sehr kleinen Mengen (z.B. nur einem Bademantel) kann das Gerät vibrieren. Auf die Funktion hat dies keinen Einfluß.
■ Sind die Verstellfüße sauber justiert? Aufstellungshinweise beachten.
■ Ist die Transportsicherung vollständig entfernt? Aufstellungshinweise beachten!

... das Schleudern verzögert beginnt bzw. die Wäsche am Programmende nicht geschleudert ist?

Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern

Fehler, die Sie selbst beheben können

endgültig ablaufen kann. Die Auflockerungsphase dauert ca. 6 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.

... Wasser nicht abgepumpt bzw. Wäsche nicht geschleudert wird?

■ Ist der Ablaufschlauch geknickt?
■ Ist das Flusensieb verstopft?
■ Wurde die Taste gedrückt?

... die Lauge in der Hauptwäsche stark schäumt?

■ Wurde zuviel, oder das falsche Waschmittel eingefüllt? Genauer dosieren!

... Wasser unter dem Waschautomaten hervorläuft?

■ Ist die Schlauchverschraubung am Zulaufschlauch undicht?
■ Ist die Schlauchschelle am Ablaufschlauch lose?
■ Ist der Ablaufschlauch beschädigt?
■ Ist der Deckel des Flusensiebs im Sockel richtig verschlossen?

... das Waschergebnis nicht wie gewohnt ist?

■ Wurde die falsche Menge oder das falsche Waschmittel eingefüllt?
Unterdosierung führt zu Wäschevergrauung und Kalkablage-rungen im Gerät. Genauer dosieren!

■ Wurden spezielle Verschmutzungen vorbehandelt?

■ Wurde Programm und Temperatur richtig gewählt?

... Flecken trotz Vorbehandlung beim Waschen nicht entfernt wurden?

■ Möglicherweise sind es nicht auswaschbare Flecken, Fachmann befragen.

... auf der fertigen Wäsche graue Rückstände zu finden sind?

Mit Salben, Fett oder Ölen verschmutzte Wäsche wurde mit zu wenig Waschmittel gewaschen. Die Waschmittelmenge reichte zur Fettlösung nicht aus.

■ Wurde eine zu niedrige Temperatur eingestellt?

... Weichspülerflecken auf der fertigen Wäsche sind?

In solchen Fällen ist meistens Weichspüler - insbesondere in Konzentratform außerhalb des Gerätes - direkt auf die Wäsche gelangt.

Solche Flecken möglichst rasch auswaschen.

... nach Programmende auf der Wäsche weiße Waschmittelrückstände vorhanden sind?

■ Dabei handelt es sich meist um unlösliche Bestandteile moderner Waschmittel. Sie sind nicht etwa Folge einer unzureichenden Spülwirkung.

Mögliche Abhilfen: Ausbürsten oder Ausschütteln, evtl. auch Wäsche zum Waschen wenden.

... der Weichspüler nicht eingespült wurde oder das Fach mit Wasser gefüllt ist?

■ Während des Wasserzulaufs wurde die Waschmittelschublade herausgezogen oder war nicht vollständig eingeschoben.

... nach dem Spülgang noch Schaum sichtbar ist?

■ Moderne Waschmittel können auch im letzten Spülwasser noch Schaum verursachen, was jedoch keinen Einfluß auf das Spülergebnis hat.

... kein Wasser in der Trommel zu sehen ist?

■ Moderne Waschmaschinen arbeiten sehr sparsam mit niedrigen Wasserständen. Das Wasch- und Spülergebnis ist trotzdem einwandfrei.

... die Wäsche nicht genügend geschleudert wird und auch noch Restwasser in der Trommel ist?

■ Ist der Ablaufschlauch geknickt?
■ Wird die Pumphöhe von max. 1 m überschritten?
■ Ist das Flusensieb verstopft?

Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedingungen den Kundendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendiensttechnikers auch während der Garantiezeit nicht kostenlos.

Kundendienst

Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so wenden Sie sich an den Kundendienst. Geben Sie dem Kundendienst die Erzeugnisnummer (E-N ^2 ) und die Fertigungsnummer (F-N ^2 ) an, die Sie auf dem Typschild finden.

Damit Sie diese № bei der Hand haben, empfehlen wir, sie hier einzutragen.

E-NO

F-NO

Technische Daten

Abmessungen:

845 854

Angaben über den elektrischen Anschluß sind dem Typschild zu entnehmen.

Beim Anschluß unbedingt darauf achten, daß die am Typschild angegebene Nennspannung und Stromart mit der Netzspannung und Stromart am Aufstellort übereinstimmen.

Trommeldrehzahlen

Waschen max. 55 U/min

Schleudern max. 850 U/min

Wasserdruck:

0,5 - 10 bar (= 5 - 100 N/cm² = 0,05 - 1,0 MPa)

Das programm "Buntwäsche 60°C ohne Vorwäsche ist dem Energie-Etikett gemäß Richtlinie 92/75/EWG.

AEG

AUS ERFAHRUNG GUT

AEG Hausgeräte GmbH

Postfach 1063

D 90327 Nürnberg

© Copyright by AEG

124.983.072
