Produkttyp	Radiowecker mit Digitalanzeige
Marke	Soundmaster
Modell	UR2009
Farbe	Schwarz
Abmessungen (ca.)	15 x 10 x 8 cm
Gewicht (ca.)	350 g
Stromversorgung	Netzteil (230 V, 50 Hz) oder 2 x AAA-Batterien (nicht im Lieferumfang)
Display-Typ	LED Ziffern, 4-stellig, rot/grün
Weckfunktion	Radio oder Summer, einstellbare Lautstärke
Snooze-Funktion	Ja, 9 Minuten
Radio-Empfang	UKW (FM) mit Teleskopantenne
Sender speichern	10 Programme
Uhrzeit einstellen	Manuell über Tasten
Schlummerlicht	Ja, dimmbar
Lautstärkeregelung	Drehknopf
Netzwerkkabel	1,5 m
Reinigung	Nur mit trockenem Tuch, keine Flüssigkeiten
Sicherheitshinweise	Nicht in der Nähe von Wasser verwenden, kein eigenhändiger Reparaturversuch
Ersatzteile	Netzteil und Batteriefachdeckel verfügbar
Reparatur	Nur durch Fachpersonal
Garantie	2 Jahre
Hersteller	Soundmaster, Deutschland

Häufig gestellte Fragen - UR2009 Soundmaster

Wie stelle ich die Uhrzeit beim Soundmaster UR2009 ein?

Drücken Sie die Taste 'SET' und halten Sie sie gedrückt, bis die Stundenanzeige blinkt. Stellen Sie die Stunden mit den Tasten '+'/'-' ein, drücken Sie erneut 'SET' für Minuten, und bestätigen Sie mit 'SET'.

Kann ich den Wecker mit Batterien betreiben?

Ja, der Radiowecker kann mit 2 x AAA-Batterien (nicht im Lieferumfang) betrieben werden, um bei Stromausfall die Uhrzeit zu sichern. Für den vollen Betrieb wird jedoch das Netzteil empfohlen.

Wie stelle ich den Weckmodus ein?

Drücken Sie die Taste 'ALARM', um zwischen 'Radio' und 'Summer' zu wählen. Die Weckzeit stellen Sie ein, indem Sie 'SET' gedrückt halten und die Stunden/Minuten einstellen.

Wie aktiviere ich die Snooze-Funktion?

Wenn der Wecker klingelt, drücken Sie die Snooze-Taste (Zzz). Der Alarm stoppt für 9 Minuten und ertönt dann erneut.

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender mit dem Drehknopf ein und drücken Sie die 'MEM'-Taste. Wählen Sie dann einen Speicherplatz (1-10) mit den Tasten '+'/'-' und bestätigen Sie mit 'MEM'.

Warum leuchtet die Anzeige nicht?

Überprüfen Sie, ob das Netzteil richtig eingesteckt ist oder die Batterien eingelegt und nicht leer sind. Drücken Sie die Licht-Taste, um die Displaybeleuchtung einzuschalten.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Ziehen Sie vor der Reinigung den Netzstecker.

Kann ich den Radiowecker im Badezimmer verwenden?

Nein, das Gerät ist nicht wasserdicht und sollte nicht in feuchten Räumen verwendet werden, um Kurzschlüsse zu vermeiden.

Wo finde ich Ersatzteile wie das Netzteil?

Ersatzteile können über den Soundmaster-Kundendienst oder autorisierte Händler bestellt werden. Modellnummer UR2009 angeben.

Wie stelle ich die Helligkeit des Displays ein?

Drücken Sie wiederholt die 'DIMMER'-Taste, um zwischen verschiedenen Helligkeitsstufen zu wählen (hoch, mittel, niedrig).

BEDIENUNGSANLEITUNG UR2009 Soundmaster

Anleitung zu Modell UR-2009

Vor Inbetriebnahme unbedingt durchlesen !!!

Ausstattung des Gerastes
Seite

Inbetriebnahme	2
Einloges der Batterie für Gangreserve	2
Einstellung der Uhr	2
Automatisch durch DCF77-Funksignal	3/7
Manuell	3
Einstellung des Datums	3
Einstellung Alarm 1 / Alarm 2	3
Benutzung des Alarms	4
Einstellung der Zeitzessen	4
Schlummerfunktion	4
Radiobetrieb	5
Festsenferspeicher	5
Benutzung des Sleeptimers	6
Batteriezustand	6
Benutzung der Standflüsse	6
Unterboumontage	6

DCF77.Fonksignal

Automatisches Einstellen der Uhr bzw. Kalender Staendig exakte Zeit, do die Synchronisation für innerhalb von 24 Stunden durchgeführt wird. Wird empfangen in bis zu 1.500 KM Entfernung von Frankfurt a.M.

Zeitzoneneinstellung

Ganggenauigkeit +/- 1 Sek./100.000 Jahren Innerhalb Mittel.europas nicht notwendig

Doppelle LCD-Anzeige

Uhrzeit & Senderfrequenz auf zwei verschiedenen Anzeigen Einlache Handhabung durch Drucktatten

Togstein

Abspeicherung von max. 10 Senderfrequenzen Automatische Sendersuche durch PLL-Tuner

Senderspeicher

2 Weckzeiten getrennt einstellbar

Sendersuchlaui

Schlummerfunktion SNOOZE

Unterbrechung das Wecktones fuer kurze Zeit Radio spielt bis max. 90 Minuten und schaltet sich automatisch ab.

Slooptimer

Beide Anzeigen werden staendig beleuchtet Batterie werden staendig überwacht

Seite 1

Radiobetrieb

Die UKW-Wurfantenne vollstaendig ausziehen !!!

1. Taste POWER druecken, um Radio einzuschalten.

1. Tasten TUNING ▲ oder ▼ fuer ca. 2 Sekunden druecken und der automatische Sendersuchlauf startet und stoppt bei der nochsten zu empfangenden Frequenz.
2. Gewuenschte Loutstaerke einstellen.
3. Um das radio auszuschalten Taste POWER druecken.

Speicherung der Sender

Sie können bis zu 10 Senderfrequenzen abspeichern.

1. We unter Radiobetrieb (Schrifte 1-2) beschrieben worden.
2. Wenn genuerschte Sendorfrequenz erreicht ist, Taste MEMORY druecken. In der Anzeige blinkt MEMO.

12:38 58 88:00 10

1. Innerhalb von 5 Sekunden, eine Speichertaste P1-P5 druecken, um den Sender auf einer diesen Plaetze (1-5) zu speichern. Nach Speicherplatzwahl, immer die Taste MEMORY druecken, um zu bestaatigen. Fuer die Plaetze 6-10 druecken Sie de Taste SELECT und dann MEMORY. Der jeweilige Speicherplatz wird immer in der Anzeige angezeigt.

Volume 12:38 58 88:00 ~10 SOMMETER SOMMETER

1. Um einen Speicherplatz zu loeschen, einfach eine andere Frequenz auf dem Senderplatz wie unter 1-3 beschrieben abspeichern.

Inbetriebnahme / Einlegen der Batterien

Schliessen Sie das Netzkabel an eine 230V 50Hz Steckdose an

Einlegen der Batterie (nicht inkl.) fuer Gangreserve

Für den fall eines Stromaufalls, sollten Sie 1. Stuck 9V Blockbatterie politichtig an den Batterianschluss im Batteriefach (Unterseite des Gerates) anschliessen. Dies ist eine reins Vorsichtsmassnahme, um die eingestellte Alarmzeit und die gespeicheten Sender nicht zu loeschen bei einem Stromaufall. Verwenden Sie ausschließliche eine hochwertige Alkali-Baterie. Die Batteries sollte ca: alle 8 Monate gewechselt werden.

Future Charging

Einstellen der Uhrzeit / Datum (automatisch)

Die Einstellung der Uhrzeit erfolgt vollautomatisch, nach dem das Geraet am Netz angeschlossen ist.

1. Nachdem die Uhr am Netz ist, erscheint und blinkt das RF-Sympol und 00 erscheint in der Anzeige.

VOLUME 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.18 0.19 0.20 0.21 0.22 0.23 0.24 0.25 0.26 0.27 0.28 0.29 0.30 0.31 0.32 0.33 0.34 0.35 0.36 0.37 0.38 0.39 0.40 0.41 0.42 0.43 0.44 0.45 0.46 0.47 0.48 0.49 0.50 0.51 0.52 0.53 0.54 0.55 0.56 0.57 0.58 0.59 0.60 0.61 0.62 0.63 0.64 0.65 0.66 0.67 0.68 0.69 0.70 0.71 0.72 0.73 0.74 0.75 0.76 0.77 0.78 0.79 0.80 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1. Wenn das Funksignal DCF77 emplangen wird, starten die Sekunden zu laufen.
2. Nach max. 5 Minuten sollte der Erpfangsvorgarg abgeschlossen sein und die Uhrzeit erscheinen. Das RF-Sympol ✪ blinkt nicht mehr.
3. Sollte kein Signal nach max. 5 Minuten empfangen werden, blinkt die Anzeige

Dies kann durch atmosphaerische Stoerzeugen oder durch andere elektrische Geraete (z.B. Mikrowellen, Leuchtstoffroalren, TV usw.) verurscht werden. Nehmen Sie dann das Geroet vom Netz und versuchen Sie es an einem anderen Stand-/mantageplatz nochmals oder ändern Sie die Antennarposition (siehe Seite 7). Sollte auch dies keinen Erfolg haben, stellen Sie die Uhr manuell ein, denn in der Regel wird während der Nachtzeit das RF-Signal besser empfangen und Ihre Uhr wird dann automatisch synchronisiert.

Seite 2

Sleeptimer

Diese Funktion erloubt Ihner, mit Musik einzuschiefen (max. 90 Minuten).

1. Radio einschalten und Sender auswachten.
2. Taste SLEEP druecken. In der Anzeige erscheint 90, was bedeutet, dass sich das Radio automatisch nach 90 Minuten abschaltet.
3. Die Zeit können Sie in 10-Minsten Schritten verringern. Taste SLEEP druecken, bis gewuenschte Zeit angezeigt wird.

12:38:58 90

1. Um das Radio vor Ablauf der Zeit auszuschalten, Taste POWER druecken.

Geraet niemals in der Naehe von Waschbecken, Mikrowellengeraetes oder IV-Geraeten aufstellen.

Wenn Sie das Geraet einfach hinstellen moechtes (nicht Unterbaumontage), verwenden Sie den beiliegenden Standfuss.

Dies ist notwendig, da der Lautsprecher unten angebracht ist und um die Anzeige besser ablesen zu koennen.

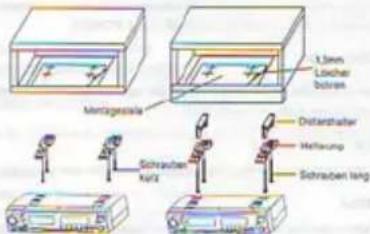

Unterbaumentage

Geraet niemals in der Noehe von Waschbecken, Mikrowellengeraeten oder TV-Gergeten montieren.

Verwenden Sie das beitiegende Montagematerial und verfahren Sie wie abgebildet.

Mentagostala Schrauben kurz Drillershaver Hoffnung Schrauben lung

Einstellen der Uhr / Datum (manuell)

Nur notwendig, wenn keine DCF77-Signal empfängen wird.

1. Druecken Sie die SET Taste. Sid/Min-Anzeige blinkt, Sekunden zuohlen aufwaerts.

* Mit Tozen + oder - einstellen.

Kurzes Druecken in Minuterschritten:

Lewageres Drücken in 10-Minuten Schritten.

* Die Tasse SET druecken um die Zeiteingabe zu bestaatigen und um in

den Datumsmodus zu gelangen.

* Mit Tosen + oder - einstellen.

Kurzest Drucken in Tagesschriften.

Loangeres Druecken in 10-Tages Schritten.

* Die Taste SET druecken, um die Datumseingabe zu bestatigen und um

in den normoles Anzeigenmodus zurück zu kommen.

00 01 21 31 41 51 61 POTR TURS

Einstellung der Alarmzeit 1/2

1. Taste MODE drucken, um Alarm-1 einzustellen.

In der Anzeige erscheilt □ 1

Wird die Taste MODE 2x gedrueckt, wird Alarm-2 eingesellt.

In der Arzeige erscheint 2

VOLUME 6 F 12:38:58 R.Q. 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:38:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 12:47:58 R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F R.Q. 6 F W/WHY

1. Teste SET druecken und die einzustellende Alarmzeit blinkt.

2. Mit Taste + oder - Zeiteinstellen.

Kurzes Druecken in Minutenchriften,

Longes Druecken in 10-Minuten Schritten

1. Teste SET druecken, um Alarmzeit zu bestaatigen. Anzeige 万 oder 万

2. Wenn jetzt nicht innerhalb von 60 Sekunden eine Taste gedrueckt wird, schaltet

die Uhr wieder auf normale Uhranzeige um.

Beite 3

Empfang der DCF-77 Funksignals / Antennenposition

Auf der Rueckseite des Geretes befindet sich ein Hebel, der es Ihnen

ermöglich, de Empfangsposition der DCF-77-Antenne zu versendern.

NUR bei Nichtemplang des Signals, sollten Sie die Position des Hebels verändern.

Sicherheitshinweise / Pflegehinweise

* Niemals das Geraet selbstendig geoffnen. STROMSCHLAGGEFAHR II

* Niemals mit einem Gegenstand in das Geraß eindringen. STROMSCHLAGGEFAHR II

* Dux Geraet nur mit einem truckenen Toch reinigen.

* Das Geraet rie direiter Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

Technische Daten

UKW-Frequenz

87.5 - 108 MHz

Ausgopalleistung:

120mW

Lautspricher:

8 ohm 76mm

Netzanschluss:

230V 50Hz

Bufferie/Gongreserve

1 Stück 9V Block

Abmessvingen:

260×140×58mm

Technische Aenderungen und Druckfehler vorbehalten.

Alarm ein /aus

Wecken NUR mit Alarmton II NICHT mit Radio möglich.

Druecken Sie die Alarmtaste, um Alarmstatus einzustellen.

12:38:58

Anzeige	Alarm 1	Alarm 2
1 2	an	an
1	an	aus
2	aus	an
	aus	aus

Um des Alarm abzuschalten, Taste ALARM druecken.

Alarim 1 und 2 haben zwei verschiedene Tonfrequenzen, um den jeweiligen Alarreton zu unterscheiden.

Alarm 1: 2 KHz (Before Tonfrequenz)

Alarm 2: 4 KHz (hochere Tonfrequenz)

Einstellung fuer andere Zeitzone (z.B. Grossbritannien)

Die Zeitzone ist vom Werk aus auf "0" eingestellt.

Wenn Sie die Uhr in Mittelauropa betreiben, ist keine Einstellung mehr notwendig-

Sollten Sie das Geroel allerdings in einem Land verwenden, das keine

Sommer- bzw. Winterzeit hat (z.B. Grossbritannien), kann die Uhr angepasst worden.

1. Taste MODE 2x druecken. In der Anzeige erschoinf "0".

2. Taste SET druecken und Anzeige "0" blinkt.

3. Mit Tosten + oder - Zeitzone einstellen.

4. Mit Taste SET bestoetigen.

5. Taste MODE druecken ■ zurueck zum Uhimodus

Schlummerfunktion

Mit dieser Function, kann der Alarm nach Aktivierung fuer ca. 9 Minuten

unterbrochen werden und schaltet sich dann automatisch wieder ein.

Dieser Vorgang kann bis zu mehrmals wiederhalt werden.

1. Nachdem der Alarmton erdoent, Taste SNOOZE druecken.

Der Alarmten schaltet sich ab und aktiviert sich nach ca. 9 Minuten wieder.

1. Um den Alarm abauschalten, Taste ALARM druecken.

Wichtig: Die Alarmzeit muss fuer den kommenden Tag wieder eingestellt werden II

12:38:56

Seite 4

Batteriespannung (Gangreserve)

Der Zustand der Batterie wird jede Stunde ueberpruelt.

Sollte der Zusta und unter einen bestimmten Wert

fallen, leuchtet die Batterieanzeige in der Anzeige auf.

Wechseln Sie dann bitte die Batterie.

Ein-/auschalten fuer Empfang des Funksignals DCF-77

VOLUME 12:38:58 SUNHASTOP POWER POWER POWER TURB

- Durch Druecken der Taste DCF ENABLE kann der Empfang aktiviert bzw. deaktiviert werden.

- Bei DCF77 Emplang emploängt und decodiert das Geraet des Funksignal.

Dieses Signal wird wird alle 4 Stunden beginnend

ab 0.00 Uhr empfangen.

- Es gibt zwei Empfangsvarianten.

1. Nach Empfang blinkt die Anzeige

2. Nach erneuter Bestsetigung leuchtet die Anzeige auf.

- Ist der Empfang nicht erfolgreich blinkt die ^2 Arzeige weiter bis ein Empfang erfolgreich war.

- Wir binnen 5 Minuten kein Signal empfangen, erlscht die Anzeige

- Ist der DCF77 Empfang deaktivirt oder ist kein Empfang des Signals moeglich, arbeitet die Uhr als sormale LCD-Uhr. Wechseln sie eventl. den Standort des Gercetes oder justieren Sie die Antenne (siehe Empfang DCF77 Funksignal)
