BEDIENUNGSANLEITUNG URD820 Soundmaster

WARNUNG: ELEKTROSCHOCK GEFAHR - NICHT ÖFFNEN

LASERSCHUTZKLASSE 1 PRODUKT

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung

wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.
• Bei Beschädigung des Netzkabels, Netzstecker sofort ziehen und eine Fachwerkstatt aufsuchen.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
  • Das Gerät ausnahmslos nur mit einem trockenen Tuch reinigen. KEINE REINIGUNGSMITTEL !!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzten.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Rund um das Gerät min. 10cm Entlüftungsraum auf jeder Seite frei halten, so das die bei Betrieb entstehende Warmluft ungehindert abziehen kann
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.

Technik:

UKW / FM Frequenz 87,5 – 108 MHz

MW / AM 540 – 1600 KHz

Leistungsaufnahme 10 W

AC Netzbetrieb AC 230V 50Hz

Gangreserve 9V Block Batterie Typ 6LR61 / Gangreserve Uhr

20 19 18 15 14 13 16 17 6 3 4 2 1 5 12 7 9 8 10 11 DUAL ALARM MOODS

25 27 24 26 28 ON/OFF PROGRAM REPEAT RANDOM FN ST. 29 30 21 23 31 22 33 32 AM 1 FM 88 82 84 100 104 106 108 ... MIN AM 88 82 84 100 104 106 108 ... MIN AM 88 82 84 100 104 106 108 ... MIN

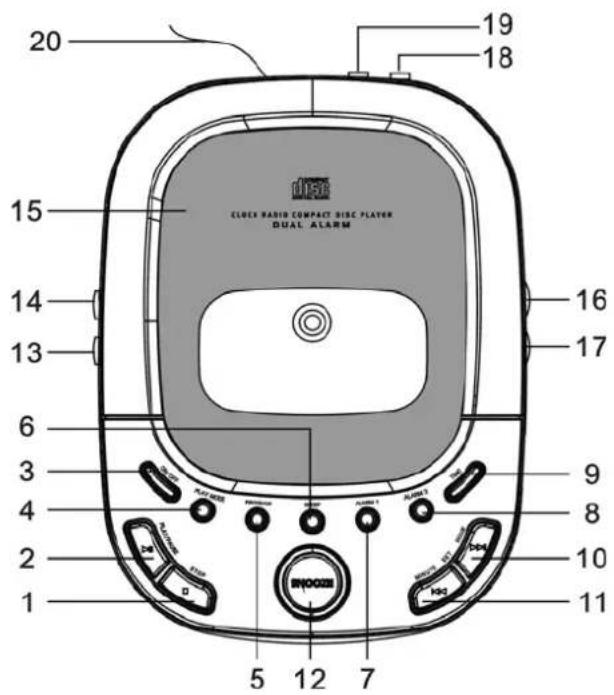

1) CD Stop
2) CD Wiedergabe / Pause
3) Betrieb EIN/AUS
4) CD Wiederholung ein/alle - Zufallswiedergabe
5) CD Programmierung
6) Einschlaftaste
7) Alarmeinstellung – Alarm 1
8) Alarmeinstellung – Alarm 2
9) Zeiteinstellung
10) Titelsprung/suche vorwärts >>| / Stunden Taste
11) Titelsprung/suche rückwärts |<< / Minuten Taste
12) Schlummertaste
13) Funktionsschalter (Buzzer/Radio/CD)
14) Bandschalter (AM/FM/FM-ST.)
15) CD Fach
16) Lautstärke
17) Senderfrequenzeinstellung

18) AUX IN Buchse
19) Kopfhöreranschluss
20) UKW Antenne

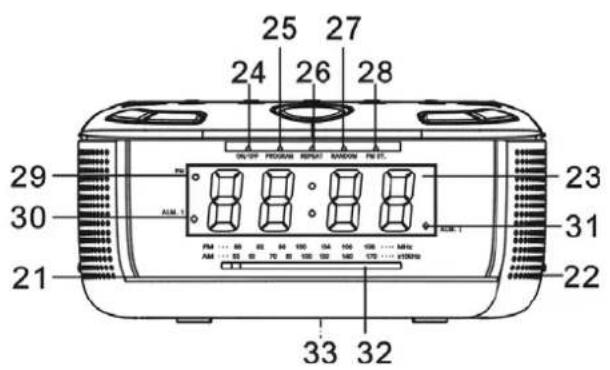

21) Lautsprecher Links
22) Lautsprecher Rechts
23) LED Anzeige
24) Betrieb EIN/AUS Anzeige
25) CD Programm Anzeige
26) CD Wiederholung Anzeige
27) CD Zufallswiedergabe Anzeige
28) UKW-Stereo Anzeige
29) PM Anzeige (Nachmittagsstunden ENG)
30) Alarm 1 Anzeige
31) Alarm 2 Anzeige
32) Senderfrequenzskala
33) Batterie Fach

Inbetriebnahme

Netzanschluss

Stellen Sie sicher, dass Ihr Hausstromnetz 230-240V/50Hz hat und schließen Sie den Netzstecker an Ihre Steckdose an.

Gangreserve für Uhr (Batterie nicht im Lieferumfang)

Falls der Strom mal ausfällt, können Sie eine 9V Blockbatterie in das Fach (33) einlegen. Bei Stromausfall läuft die Uhr intern weiter (LED Anzeige leuchtet nicht) und Ihre gespeicherten Alarmzeiten bleiben erhalten. Wenn Strom wieder verfügbar ist, leuchtet die Anzeige wieder und aktuelle Zeit wird angezeigt.

Wir empfehlen Ihnen ausschließlich Alkaline-Batterien zu verwenden. Wechseln Sie die Batterie alle 9-12 Monate.

Uhrzeiteinstellung

1) Schließen Sie den Netzstecker an Ihr Hausnetz an → LED Anzeige „12:00“ blinkt
2) Drücken Sie Taste TIME (9) für 3 Sekunden → Uhrzeit wechselt zu „24H“, anschließend blink „0:00“

3) Drücken und halten Sie Taste >>|/HOUR (10) um Stunden einzustellen

4) Drücken und halten Sie Taste |<</MINUTE (11) um Minuten einzustellen

5) Eingabe durch drücken der Taste TIME (9) bestätigen

Alarmzeit Einstellung

1) Stellen Sie den Funktionsschalter auf gewünschte Funktion (Signalton/Radio/CD) mit der Sie geweckt werden möchten.

a. Mit Radio: Senderfrequenz vorher einstellen
b. Mit CD: CD vor einlegen → Falls keine CD im Fach liegt werden Sie automatisch per Signalton geweckt

2) Drücken Sie Taste ALARM 1 (7) → Alarm 1 Anzeige (30) leuchtet & LED Anzeige „0:00“ blinkt

3) Drücken Sie >>|/HOUR (10) um Stunden & |<</MINUTE (11) um Minuten einzustellen

4) Gewünschte Alarmzeit durch drücken der Taste ALARM 1 (7) bestätigen → LED Anzeige wechselt auf aktuelle Zeit

5) Bei Alarm: Alarm Anzeige (30) blinkt & Musik ertönt (max. 60 Minuten)

6) Um Alarm auszuschalten drücken Sie die Taste ALARM 1 (7).

7) Alarm deaktivieren: Taste ALARM 1 (7) erneut drücken. Alarm 1 Anzeige (30) erlöscht.

Alarm 2 Einstellung funktioniert in gleicher Weiße (nur mit Taste ALARM 2 (8))

Schlummer Funktion

Mit dieser Funktion können Sie den Alarm kurzfristig deaktivieren und dieser aktiviert sich dann wieder automatisch nach ca. 6 Minuten. Vorgang kann mehrmals wiederholt werden

- Nachdem sich der Alarm eingeschaltet hat, Taste SNOOZE (12) drücken.

- Alarm komplett aus: Taste ALARM 1 (7) bzw. ALARM 2 (8) drücken

Radio Betrieb

1) Funktionsschalter (13) auf „RADIO“ stellen
2) Bandschalter (14) auf gewünschtes Band stellen AM-MW/FM-UKW/FM ST-UKW-ST.
3) Drücken Sie Taste ON/OFF (3) um Gerät einzuschalten → Anzeige ON/OFF (24) leuchtet
4) Mit Drehregler (17) gewünschten Sender einstellen
5) Lautstärke mit Regler (16) einstellen
6) Radio aus: Taste ON/OFF (3) drücken → Anzeige ON/OFF (24) erlöscht

UKW Stereobetrieb:

Wird eine Radiosendung in Stereo empfangen, übernimmt ein Decoder die Umschaltung auf Stereo, sofern mit dem Bandschalter (14) FM-St. Gewählt wurde. Die Stereo-Anzeige (28) leuchtet auf. Bei starkem Rauschen empfiehlt es sich auf „FM“ zu stellen, um den gewünschten Sender in besserer Qualität zu hören.

- UKW Betrieb um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW Antenne (20) entsprechend aus.

- MW Betrieb: Für den Mittelwellen-Empfang ist eine entsprechende Antenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

CD Betrieb (CD-R/RW)

1) Funktionsschalter (13) auf Position „CD“ stellen
2) Drücken Sie Taste ON/OFF (3) um Gerät einzuschalten → Anzeige ON/OFF (24) leuchtet
3) Öffnen Sie das CD Fach (15) und legen eine CD mit bedruckter Seite nach oben zeigend ein
4) Schließen Sie das CD Fach → CD wird eingelesen → Gesamtanzahl der Titel wird für 3 Sekunden angezeigt
5) Taste PLAY/PAUSE (2) drücken, um Wiedergabe zu starten
6) Gerät zeigt nach ein paar Sek. wieder die aktuelle Uhrzeit im Display an
6) Für kurze Unterbrechung Taste PLAY/PAUSE (2) drücken, Wiedergabe: nochmals drücken
7) CD stoppen: Taste STOP (1) drücken

Titelsprung/suche

1) Titelsprung: Tasten (10/11) |<< >>| kurz drücken
Taste (10) >>| Titelsprung vorwärts & Taste (11) |<< Anfang des Titels bzw. Sprung zum vorherigen Titel
2) Suchlauf: Tasten (10/11) |<< >>| drücken & halten
Taste (10) >>| Suchlauf vorwärts & Taste (11) |<< Suchlauf rückwärts

Wiederholfunktion/Zufallswiedergabe

1x Taste MODE (4) drücken: Aktueller Titel wird wiederholt
→ CD Wiederholung Anzeige (26) blinkt
2x Taste MODE (4) drücken: Alle Titel werden wiederholt
→ CD Wiederholung Anzeige (26) leuchtet
3x Taste MODE (4) drücken: Zufallswiedergabe
→ CD Zufallsw. Anzeige (27) leuchtet
4x Taste MODE (4) drücken: Deaktivierung der Funktion

CD Programmierung (max. 20 Titel)

1) Im Stoppmodus: Taste PROGRAM (5) drücken → Anzeige (25) und („00“) blinkt im Display
2) Mit Tasten >>| (10) & |<< (11) gewünschten Sender einstellen
3) Eingabe mit Taste PROGRAM (5) bestätigen
4) Schritte 2-3 wiederholen bis alle gewünschten Titel (max. 20) gespeichert sind
5) Taste PLAY/PAUSE (2) drücken, um Wiedergabe zu starten
6) Programmierung löschen: Taste STOP (1) drücken → Anzeige (25) erlöscht

Einschlafffunktion

Mit dieser Funktion können Sie zu Radio oder CD einschlafen (max. 90 Minuten)

1) Radio oder CD wie oben beschrieben starten

2) Drücken Sie die SLEEP Taste (6) um folgende Einschlafzeiten zu wählen:

a. 1x drücken = 90 Minuten

c. 3x drücken = 30 Minuten

b. 2x drücken = 60 Minuten

d. 4x drücken = 15 Minuten

3) Abschalten vor Ablauf der Einschlafzeit: Taste ON/OFF (3) drücken

AUX -IN

An die AUX-Buchse (18) können Sie z.B. einen MP3 Player anschließen

Kopfhöreranschluss (Kopfhörer nicht inkl.)

Handelsüblichen Kopfhörer mit 3,5mm Klinkenstecker und 32ohm an Buchse (19) anschließen. Lautsprecher schaltet automatisch ab.

Technik:

UKW Frequenz: 87,5 – 108 MHz

MW Frequenz: 540 – 1600 KHz

Leistungsaufnahme: 10 W

AC Netzbetrieb: AC 230V 50Hz

Gangreserve: 9V (006P) Blockbatterie - Uhrengangreserve

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH
