BEDIENUNGSANLEITUNG DAB 16 DUAL

Portables DAB+/UKW-Radio-Gerät DAB 16

Bedienungsanleitung

Das Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und
- sicheren

Gebrauch Ihres Radios, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät

• aufstellt,
• bedient,
• reinigt
• oder entsorgt.

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

• Aufzählungen oder
  → Handlungsschritte

handelt.

Inhaltsverzeichnis

Das Vorwort....2

Die Zielgruppe dieser Bedienungsanleitung ....2

Die Gestaltungsmerkmale dieser Bedienungsanleitung .2

Inhaltsverzeichnis 3

Sicherheit und Aufstellen des Geräts 5

Sicherheit .... 5

Umgang mit Batterien 8

Die Beschreibung des Geräts 10

Der Lieferumfang 10

Die besonderen Eigenschaften des Geräts ...... 10

Bedienelemente 11

Wie Sie das Gerät zum Betrieb vorbereiten......13

Wie Sie die Batterien einlegen 13

Wie Sie den Antennenempfang verbessern....13

Wie Sie das Steckernetzteil anschließen 14

Wie Sie einen Kopfhörer benutzen 15

Wie Sie allgemeine Geräte-Funktionen bedienen .... 16

Wie Sie das Gerät einschalten 16

Wie Sie die Quelle einstellen 16

Wie Sie die Lautstärke einstellen 17

Eco-Standby-Modus....17

Wie Sie die Sprache einstellen 17

Wie Sie die Stummschaltung einschalten.... 17

Wie Sie das Gerät ausschalten 17

Die DAB-Funktion.... 18

Was ist DAB+ 18

Wie Sie das Gerät im DAB-Modus bedienen.... 19

Wie Sie einen Suchlauf bei DAB durchführen ...... 19

Wie Sie DAB-Sender speichern.... 20

Menübedienung 21

Wie Sie das Gerät auf Werkseinstellung zurücksetzen 21

Die Software-Version darstellen 21

Die Uhrzeit manuell einstellen 21

Die Datenkompression DRC einstellen.... 21

Wie Sie inaktive Stationen löschen.... 22

Die Displaybeleuchtung einstellen.... 22

Wie Sie Informationen einblenden 22

UKW-Betrieb.... 23

Wie Sie einen UKW/FM-Sender einstellen 23

Wie Sie UKW-Sender speichern.... 24

Uhrzeit und Weckzeit einstellen 25

Wie Sie die Uhrzeit einstellen 25

Wie Sie die Weckzeit einstellen.... 25

Wecker nach Alarm ausschalten 26

Wecker ausschalten 26

Wie Sie die SLEEP-Funktion benutzen 26

Wie Sie das Gerät reinigen 27

Inhaltsverzeichnis

Wie Sie die Displayanzeigen aufrufen......27

Wie Sie Fehler beseitigen....28

Probleme mit dem Gerät 28

Probleme mit dem Radio....29

Technische Daten 29

Wie Sie den Hersteller erreichen 30

Entsorgungshinweise 30

Wie Sie das Gerät entsorgen 30

Sicherheit und Aufstellen des Geräts

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Geräts.

Sicherheit

Vorsicht im Umgang mit dem Netzadapter!

• Das Gerät darf nur an eine Netzspannung von 100 - 240 V\~, 50/60 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Verwenden Sie nur das mitgelieferte Netzteil.
• Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
• Wenn das Netzkabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Beim Abziehen des Netzteils von der Steckdose am Stecker ziehen - nicht am Kabel.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.
• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Stecker des Netzteils aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.
• Hören Sie Musik nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen

benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder müssen beaufsichtigt werden, um sicherzu-stellen, dass sie nicht mit dem Gerät spielen.
• Es ist verboten Umbauten am Gerät vorzunehmen.
• Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Aufstellen des Gerätes

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
• Das Gerät nicht durch Gardinen, Decken oder Zeitungen verdecken.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.

• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.
• Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Sie dürfen das Gerät nur in waagerechter Position betreiben. Nicht im Freien verwenden!
• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.
• Bei Verwendung von Energiesparlampen in unmittelbarer Nähe kann ggf. die Funktion des Gerätes beeinträchtigt werden.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Legen Sie eine rutschfeste Unterlage unter die Gerätefüße, um Abdrücke auf Möbeloberflächen zu vermeiden.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerä-

tes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.

• Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können! Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
  • Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Netzteil bzw. Stecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose.
• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker aus der Steckdose.

- Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zum Gebrauch in geschlossenen Räumen zum Radio hören bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. In diesem Fall sofort einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Wechseln Sie schwächer werdende Batterien rechtzeitig aus. Batteriekontakte und Gerätekontakte vor dem Einlegen reinigen.
• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
• Bei falsch eingelegter Batterie besteht Explosionsgefahr!
• Versuchen Sie nicht, die Batterie wiederaufzuladen, auseinander zu nehmen, auf eine Temperatur von über 100°C zu erhitzen oder zu verbrennen.
• Entsorgen Sie verbrauchte Batterien sofort. Ersetzen Sie Batterien nur durch Batterien des richtigen Typs und der richtigen Modellnummer

Vorsicht!

• Batterien keinen extremen Bedingungen aussetzen. Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wichtiger Hinweis zur Entsorgung:

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen.

• Batterien unterliegen der Europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.
• Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten Entsorgung von Batterien, da durch die korrekte Entsorgung Umwelt und Menschen vor möglichen negativen Folgen geschützt werden.

Dieses Zeichen finden Sie auf schadstoffhaltigen Batterien:

Die Beschreibung des Geräts Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• DAB-Radio-Gerät mit Teleskop-Antenne,
- Steckernetzteil,
• diese Bedienungsanleitung.

Die besonderen Eigenschaften des Geräts

• Das Gerät besitzt ein LCD-Display mit einstellbarer Helligkeit.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174–240 MHz (digital).
  • Das Gerät verfügt über je 10 Senderspeicherplätze.
• Wenn ein Sender gefunden bzw. eingestellt ist, wird die Uhrzeit und das Datum automatisch über das DAB-Signal eingestellt.
• Das Gerät verfügt über eine Zeitanzeige und Datumsanzeige sowie eine Weckfunktion.

• Das Gerät besitzt einen Kopfhörer-Anschluss.
- Sie können das Gerät auch netzunabhängig mit Batterien betreiben. Die Batterien speichern als Pufferbatterien die Uhrzeit, Weckzeit und die gespeicherten Radiosender.

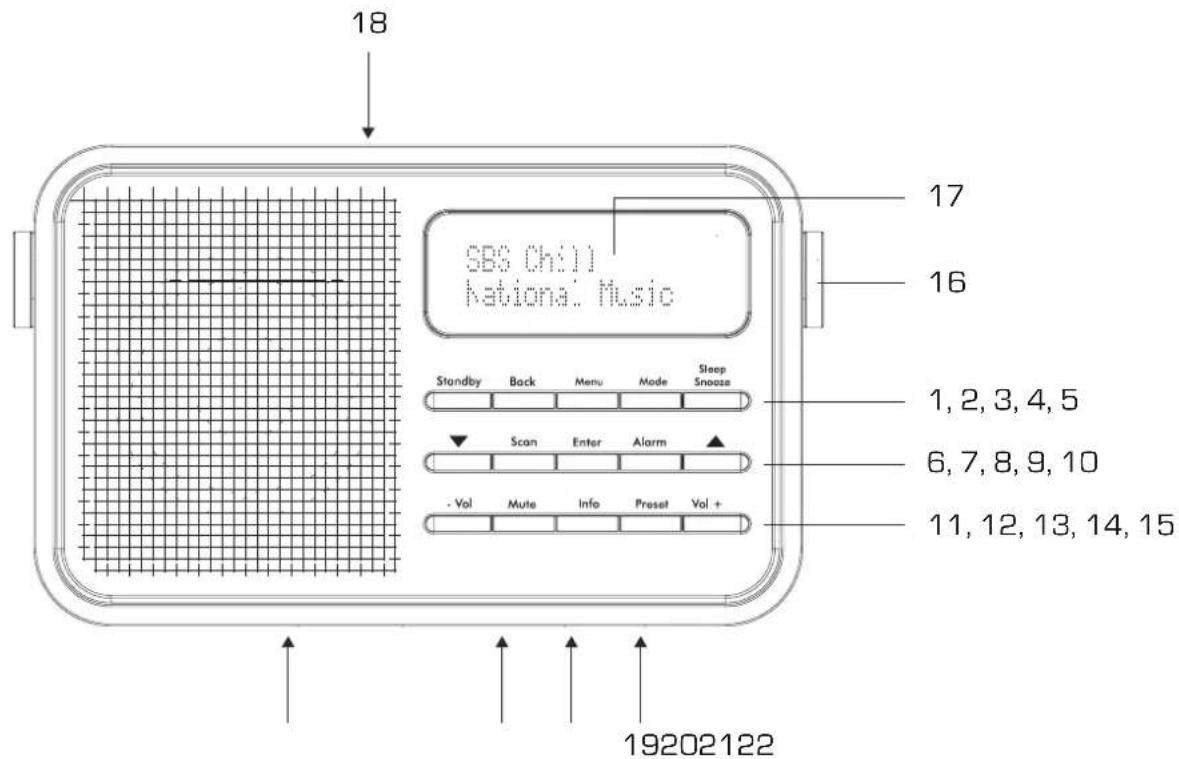

Bedienelemente

Die Beschreibung des Geräts

1	STANDBY Einschalten, Ausschalten (Standby)
2	BACK im Menü zurück
3	MENU Menü öffnen, schließen
4	MODE	Umschalten Digitalradio DAB, Analogra-dio UKW/FM
5	SLEEP SNOOZE	SLEEP-Funktion SNOOZE-Funktion bei Alarm
6	▼▲	Menü: in Menüs navigierenDAB: Sender einstellenUKW: Taste kurz drücken: Frequenz manuell einstellen (0,05 MHz-Schritte)Drücken und halten: automatische Sen-dersuche
7	SCAN DAB, UKW: automatische Sendersuche
8	ENTER DAB, Menü: Eingabe bestätigen, Menü-option aktivieren
9	ALARM	Weckfunktion / Timer einstellenWecker ausschalten

11	- VOL+	Lautstärkeregler+ : lauter,- : leiser
15
12	MUTE Stummschaltung
13	INFO Informationen einblendenz.B. Sendername, Signalstärke
14	PRESET	Programmierte Sender, PRESETs aufrufen bzw. speichern
16	Tragegriff
17	Display LCD-Display
18	DAB/UKW-Teleskopantenne
19	ON OFF Netzschalter POWER
20	DC IN⊕—⊖—⊖	Anschluss Netzteil, 5 V, 1000 mA
21		Kopfhöreranschluss, 3,5 mm Klinke
22	Batteriefach, 4 x 1,5 V AA
-	Typenschild (Rückseite)

Wie Sie das Gerät zum Betrieb vorbereiten

Wie Sie die Batterien einlegen

→ Drehen Sie das Gerät so, dass Sie das Batteriefach 22 an der Rückseite öffnen können.
→ Zum netzunabhängigen Betrieb benötigen Sie 4 alkalische Batterien, Typ Mignon, 1,5 V, AA (nicht im Lieferumfang enthalten). Achten Sie beim Einlegen auf die richtige Polung. Siehe Grafik am Batteriefach.
→ Schließen Sie den Batteriefachdeckel wieder sorgfältig, so dass die Haltelaschen des Deckels im Gehäuse einrasten.

Hinweis:

Es sollte darauf geachtet werden, nur Batterien gleichen Typs zu verwenden. Verwenden Sie niemals gleichzeitig alte und neue Batterien.

→ Verwenden Sie auslaufgeschützte Batterien!

Das Gerät funktioniert nur eingeschränkt mit 1,2 V Akkus.

Wichtiger Hinweis zur Entsorgung

Batterien können Giftstoffe enthalten, die die Umwelt schädigen.

→ Entsorgen Sie die Batterien deshalb unbedingt entsprechend den für Sie geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Wie Sie den Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne 18 kann ein ausgezeichneter Empfang erzielt werden. Diese Antenne muss in voller Länge auf den günstigsten Empfang ausgerichtet werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Teleskopantenne 18 unbedingt in der vollen Länge positioniert werden.

Bei Problemen:

→ Prüfen Sie ggf. die Signalstärke, siehe S. 22.
→ Verändern Sie den Standort und führen Sie einen Suchlauf durch, siehe S. 19.

Die Signalstärkeanzeige hilft Ihnen, die Antenne korrekt auszurichten bzw. den optimalen Standort für Ihr DAB-Radio zu finden.

Die Balkenaussteuerung zeigt die aktuelle Signalstärke.

→ Verändern Sie bei schlechtem Empfang die Antennenausrichtung bzw. den Radiostandort. Die Aussteuerung der Balken sollte zunehmen.

Wie Sie das Steckernetzteil anschließen

Schließen Sie das Gerät an das Stromnetz (100-240 V\~, 50/60 Hz) an.

→ Zur Stromversorgung zuerst das Kabel des Netzteils in die Buchse 20 (DC IN) am Gerät und dann den Netzstecker in die Steckdose stecken.
→ Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.

Hinweis:

Verwenden Sie nur das mitgelieferte Netzteil!

→ Ziehen Sie bei Nichtverwendung den Netzstecker aus der Steckdose. Ziehen Sie am Netzstecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
→ Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Hinweis:

→ Nach einem Stromausfall wird möglicherweise nicht die korrekte Uhrzeit angezeigt.

Vorsicht!

→ Netzanschluss erst nach Fertigstellung sämtlicher Anschlüsse herstellen! Beachten Sie die Angaben auf dem Typenschild.
→ Wenn das Gerät an die Netzspannung angeschlossen ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb.
→ Um das Gerät ganz auszuschalten, muss der Netzstecker gezogen werden. Außerdem müssen die Akkus/Batterien entfernt werden.

Wie Sie einen Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelaufstärke auf minimale Lautstärke.

Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Lautsprecher stumm geschaltet.

→ Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
→ Stecken Sie den Stecker des Kopfhörers in die Kopfhörer-Buchse 21 des Geräts.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.

→ Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Geräts.

Wie Sie allgemeine Geräte-Funktionen bedienen Wie Sie das Gerät einschalten

→ Ziehen Sie vor der Verwendung des Gerätes die Teleskopantenne 18 auf volle Länge aus.
→ Schalten Sie das Gerät mit ON/OFF 19 auf der Rückseite ein.
→ Drücken Sie ggf. die Taste STANDBY 6, das Gerät wird eingeschaltet.
→ "Welcome to Digital Radio" erscheint. Der letzte Sender wird wiedergegeben.
→ In STANDBY ist das Gerät ausgeschaltet aber bei Verwendung des Steckernetzteils mit dem Stromnetz verbunden. Datum und Uhrzeit erscheinen.

Hinweis:

Nach dem erstmaligen Einschalten ist das Gerät im DAB-Radiobetrieb. Das Gerät führt automatisch einen Sendersuchlauf durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Digitalradio-Stationen.

Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge wiedergegeben.

Hinweis:

Falls keine Sender gefunden wurden, konnte kein Signal empfangen werden.

→ Verändern Sie dann den Standort des Gerätes und führen Sie den Sendersuchlauf erneut durch.
→ Überprüfen Sie ggf. die Signalstärke, siehe S. 22.

Wie Sie die Quelle einstellen

→ Drücken Sie die Taste MODE 4 wiederholt, um zur gewünschten Quelle zu schalten:
• DAB-Modus: Digitalradio
• FM-Modus: UKW-Radio

Wie Sie die Lautstärke einstellen

→ Drücken Sie –VOL+ 11, 15, um die gewünschte Lautstärke einzustellen. + lauter, – leiser.

Eco-Standby-Modus

Das Gerät schaltet sich nach einiger Zeit ohne Wiedergabe bzw. ohne Signal automatisch in Standby.

→ Drücken Sie die Taste STANDBY 1, um das Gerät wieder einzuschalten.

Wie Sie die Sprache einstellen

→ Drücken Sie die Taste MENU 3 und wählen Sie mit den Tasten ▼ ▲ > System und > Sprache. Bestätigen Sie jeweils durch Drücken von ENTER 8.
→ Wählen Sie die Sprache mit den Tasten ▼ ▲. Bestätigen Sie durch Drücken von ENTER 8.

Wie Sie die Stummschaltung einschalten

→ Sie können die Lautstärke mit einem Tastendruck auf die Taste MUTE 12 ganz abschalten. "Lautstärke stumm" erscheint im Display.
→ Zum Wiedereinschalten erneut drücken oder -VOL+11, 15.

Wie Sie das Gerät ausschalten

→ Um das Radio in Standby zu schalten, Taste STANDBY 1 drücken.
- In dieser Stellung ist das Gerät ausgeschaltet aber bei Verwendung des Steckernetzteils mit dem Stromnetz verbunden. Die Zeit erscheint im Display.
- Um das Gerät vom Stromnetz zu nehmen, mit ON/OFF 19 ausschalten, ggf. Steckernetzteil entfernen. Ggf. Batterien entfernen. Das Display erlischt.

Die DAB-Funktion Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.

Anders als bei herkömmlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplexe. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Reduzierung des zu übertragenden

Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (DLS z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

DAB Radioempfang

Service Wahl und Suche

Das Gerät startet automatisch den Sendersuchlauf, wenn es eingeschaltet wird. Sollte kein Sender empfangen werden, erscheint "Not available" auf dem Display. Dies bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssten Sie den Standort wechseln.

Wie Sie das Gerät im DAB-Modus bedienen

Wie Sie einen Suchlauf bei DAB durchführen

Der automatische Suchlauf „Vollständiger Suchlauf“ scannt alle DAB Band III – Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

→ Drücken Sie die Taste SCAN 7.

Alternativ:

→ Drücken Sie die Taste MENU 3. Das Menü öffnet sich.
→ Wählen Sie durch Drücken von ▼▲ 9, 11

Vollständiger Suchlauf. Bestätigen Sie durch Drücken der Taste ENTER 8.
→ Die Suche startet, im Display erscheint der Fortschrittsbalken.
→ Sie können die gefundenen Sender am Gerät prüfen. Dazu ▼ ▲ 6, 10 drücken.
→ Um einen Sender auszuwählen, Taste ENTER 8 drücken.

Hinweis:

Das Radio kehrt ca. 20 Sekunden nachdem keine Taste gedrückt wurde automatisch zum vorigen Sender zurück. Wird keine Station gefunden, prüfen Sie die Teleskopan- tenne 18, ziehen Sie diese auf volle Länge aus.

→ Verändern Sie ggf. den Aufstellort.
→ Überprüfen Sie, ob in Ihrem Gebiet DigitalradioStationen gesendet werden.

Wie Sie DAB-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ PRESET-Taste 14 lang drücken. „Progr. Speichern“ erscheint.
→ Mit ▼ ▲ 6, 10 Programmplatz 1 – 10 wählen.
→ Mit Taste ENTER 8 bestätigen.

Anwählen der programmierten Stationen

→ PRESET-Taste 1 drücken „Progr. aufrufen“ erscheint im Display.
→ Mit ▼ ▲ 6, 10 Programmplatz 1 – 10 wählen.
→ Mit Taste ENTER 8 bestätigen.
Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „(Leer)“.

Löschen einer Programmplatz-Speicherung

→ Neuen Sender auf die jeweilige PRESET-Taste speichern.

Durch Sender schalten

→ Taste ▼ ▲ 6, 10 durch Liste schalten, Sender mit Taste ENTER 8 aktivieren.

Menübedienung Wie Sie das Gerät auf Werkseinstellung zurücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

→ Drücken Sie die Taste MENU 3.
→ Wählen Sie mit ▼ ▲ 6, 10 > System und dann > Werkseinstellung.
→ Bestätigen Sie jeweils mit Taste ENTER 8. Bestätigen Sie die Abfrage, indem Sie „Ja“ wählen und bestätigen.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

Die Software-Version darstellen

→ Drücken Sie die Taste MENU 3 und wählen Sie mit Mit ▼ ▲ 6, 10 > System und dann SW version.
→ Bestätigen Sie jeweils mit Taste ENTER 8.

Die Uhrzeit manuell einstellen

→ Drücken Sie die Taste MENU 3.

→ Wählen Sie mit ▼▲ 6, 10 > System und > Uhrzeit, > Zeit, Datum einstellen. Bestätigen Sie jeweils mit Taste ENTER 8.
→ Stellen Sie mit ▼▲ 6, 10 zuerst die Stunde ein, bestätigen Sie mit ENTER 8.
→ Stellen Sie mit ▼ ▲ 6, 10 die Minuten ein. Bestätigen Sie mit ENTER 8.

Hinweis:

Das Gerät wird mit der aktiven Einstellung > Update alle im Zeit-Menü ausgeliefert. Nachdem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert.

• Sie können die Zeitanzeige mit der Option > 12/24 Std. einstellen im Zeit-Menü ändern.
• Sie können die Datumsanzeige mit der Option > Datumsformat einst. einstellen.

Die Datenkompression DRC einstellen

Die Kompressionsrate gleicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

→ Drücken Sie die Taste MENU 3 und wählen Sie mit ▼ ▲ 6, 10 > DRC.
→ Bestätigen Sie durch Drücken der Taste ENTER 8.

Wählen Sie mit ▼ ▲ 6, 10 die Kompressionsrate:

• DRC hoch – Hohe Kompression

• DRC tief – niedrige Kompression
  • DRC aus – Kompression abgeschaltet.
  → Bestätigen Sie durch Drücken der Taste ENTER 8.

Wie Sie inaktive Stationen löschen

Sie können nicht mehr sendende Stationen aus der Stationsliste entfernen. (diese haben ein ? vor dem Namen).

→ Drücken Sie die Taste MENU 3.
→ Wählen Sie mit ▼ ▲ 6, 10 > inaktive Sender.
→ Bestätigen Sie durch Drücken der Taste ENTER 8.
→ Wählen Sie mit ▼▲ 6, 10 > Ja und bestätigen Sie durch Drücken der Taste ENTER 8.

Die Displaybeleuchtung einstellen

→ Drücken Sie die Taste MENU 3 und wählen Sie mit ▼ ▲ 6, 10 > System und dann > Beleuchtung. Bestätigen Sie jeweils mit ENTER 8.
- Zeitabschaltung: Dauer in Sekunden
• Dim-Einstellung: Helligkeit in Standby
• An-Einstellung: Helligkeit im Betrieb.
→ Wählen Sie den Menüpunkt mit ▼ ▲ und bestätigen Sie mit ENTER 8.
→ Stellen Sie die Helligkeit bei Dim-Einstellung mit ▼▲ in drei Schritten von Hoch, Mittel zu Niedrig ein. Bestätigen Sie mit Taste ENTER 8.

Wie Sie Informationen einblenden

→ Mehrfaches Drücken der INFO-Taste 13 schaltet durch verschiedene Informationen, wie z.B. Zeit, Datum, Frequenz, Audiobitrate, Signalstärke, DLS, Programmtyp, Ensemble/Multiplexname. Siehe S. 27

Signalstärke:

• Die Markierung 1 zeigt den erforderlichen Pegel. Die Markierung 2 zeigt den aktuellen Pegel.
- Sender, deren Signalstärke unterhalb des erforderlichen Pegels liegt, senden kein ausreichendes Signal.

Dynamic Label Plus

- Falls vom Programmanbieter unterstützt, erlaubt der Dynamic Label Plus Dienst beispielsweise den Namen der aktuellen Sendung oder den Titel und Interpreten jederzeit nachzuschlagen.

UKW-Betrieb

Wie Sie einen UKW/FM-Sender einstellen

→ Um zu UKW/FM zu schalten, MODE 4 drücken.

Im Display erscheint kurz „FM Modus“, danach die Frequenz und „Radio Text“, wenn ein Sender empfangen wird.

Wird ein RDS-Signal empfangen, erscheint der Sendername und ggf. der Radiotext. Bei Empfang eines RDS-Signals wird die Uhrzeit automatisch eingestellt

→ Drücken Sie ▼▲ 6, 10 im UKW-Betrieb, um den gewünschten Sender einzustellen. Das Display zeigt Frequenz an. Jeder Tastendruck verändert die Frequenz in 0,05 MHz - Schritten.

Automatische Senderwahl

→ Drücken Sie die Taste SCAN 7 oder eine der Tasten ▼▲ 6, 10 lang, um den automatischen Sendersuchlauf zu starten. Im Display läuft die Senderfrequenz abwärts/aufwärts.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl.

Sie können im Menü > Suchlauf-Einstellung einstellen, ob die automatische Senderwahl nur starke Sender findet (Nur kräftige Sender) oder nach allen Sendern sucht (Alle Sender).

Wie Sie UKW-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ PRESET-Taste 1 lang drücken. „Progr. Speichern“ erscheint.
→ Mit ▼ ▲ 6, 10 Programmplatz 1 – 10 wählen.
→ Mit Taste ENTER 8 bestätigen.

Anwählen der programmierten Stationen

→ PRESET-Taste 1 drücken „Progr. aufrufen“ erscheint im Display.
→ Mit ▼ ▲ 6, 10 Programmplatz 1 – 10 wählen.
→ Mit Taste ENTER 8 bestätigen.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „(Leer)“.

Löschen einer Programmplatz-Speicherung

Neuen Sender auf die jeweilige PRESET-Taste speichern.

Uhrzeit und Weckzeit einstellen

Hinweis:

Überprüfen Sie nach der Inbetriebnahme und der erstmaligen Nutzung des Radios die Uhrzeit und stellen Sie diese ggf. neu ein. Nach einem Netzausfall müssen Sie die Uhrzeit erneut einstellen.

Wie Sie die Uhrzeit einstellen

Nachdem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert. Manuelle Einstellung siehe S. 21.

Wie Sie die Weckzeit einstellen

→ Schalten Sie das Gerät ein. Drücken Sie die Taste ALARM 9.
→ Wecker 1 Einrich erscheint im Display.
→ Zur Einstellung der Weckzeit 2 drücken Sie die Taste ALARM 9 erneut, bis Wecker 2 Einrich erscheint.
→ Drücken Sie ENTER 8, um den Einstellmodus zu aktivieren.
→ "Zt. ein" erscheint, die Stunden blinken. Stellen Sie

mit ▼▲ 6, 10 die Weckzeit ein. Bestätigen Sie jeweils mit ENTER 8.

→ Stellen Sie die Alarmdauer (Dauer) zwischen 15 und 90 Minuten (in 15 Minuten-Schritten) ein.
→ Bestätigen Sie mit ENTER 8.
→ Stellen Sie die Quelle bei Quelle ein. Sie können zwischen

• Summer,
  • DAB,
• FM wählen.

→ Bestätigen Sie mit ENTER 8.
→ Bei DAB oder FM: Wählen Sie den Sender aus. (zuletzt gehört oder gespeicherter Sender).
→ Sie können jetzt wählen, ob Sie

• Täglich,
• Einmal,
  • am Wochenende oder
• an den Werktagen

geweckt werden möchten.

→ Bestätigen Sie mit ENTER 8.

HINWEIS:

Haben Sie Einmal gewählt, können Sie das Datum einstellen, an dem Sie geweckt werden möchten.

→ Stellen Sie die Lautstärke des Alarms mit -VOL+ ein. Der Lautstärke-Balken zeigt die aktuelle Einstellung.
→ Wecker und Aus blinkt im Display.
→ Schalten Sie die Weckfunktion ein, indem Sie mit ▼▲ 6, 10 zu >Wecker ein schalten und mit ENTER 8 bestätigen.
→ > Wecker gespeichert erscheint. Die Einstellung ist gespeichert.
→ Die eingestellte Weckfunktion wird durch das Symbol im Display angezeigt. (in Standby).

Bei Erreichen der eingestellten Weckzeit schaltet sich das Gerät mit der gewählten Quelle und der eingestellten Lautstärke ein.

Hinweis:

Bei Stromausfall oder falls versehentlich der Netzstecker gezogen wurde, funktioniert der Wecker nicht.

→ Überprüfen Sie die Uhrzeit.

Wecker nach Alarm ausschalten

→ Drücken Sie die Taste STANDBY 1 oder ALARM 9, um den Wecker auszuschalten.
→ Drücken Sie SNOOZE 5, um die Schlummer-Funktion einzuschalten.

Hinweis:

Die Weckfunktion schaltet das Gerät am nächsten Tag zur eingestellten Weckzeit wieder ein. Im Display ist weiterhin das Wecksymbol eingeblendet.

Wecker ausschalten

→ Drücken Sie in Standby die Taste ALARM 9 wiederholt.
→ Schalten Sie durch die möglichen Einstellungen. Bestätigen Sie mit ENTER 8.
→ Wecker gespeichert erscheint.

Wie Sie die SLEEP-Funktion benutzen

Sie können den Zeitraum einstellen, nach dem sich das Gerät aus jeder Betriebsart in Standby schaltet.

→ Drücken Sie SLEEP (15) wiederholt, um die SLEEP-Zeit einzustellen. Bestätigen Sie mit ENTER 8.
- Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch in Standby. Im Display wird bei Drücken von SLEEP 15 die verbleibende Spielzeit angezeigt.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

→ Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Richtlinien und Normen

Dieses Produkt entspricht

• der Niederspannungsrichtlinie (2006/95/EC),
• ErP Richtlinie (2009/125/EC),
• der EMV-Richtlinie (2004/108/EC) und der
• CE-Kennzeichenrichtlinie.

Wie Sie die Displayanzeigen aufrufen

Durch Drücken der Taste INFO 2 können Sie folgende Informationen einblenden:

DAB-Betrieb FM (UKW) - Betrieb
DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellenSong Titel, News, Schlagzeilen, etc.	RDS Radiotext
Signalstärke Programmtyp
Programmtyp Frequenz
Ensemble/Multiplex Gruppenname	Stereo/Mono
Multiplex Nummer, Frequenz	Zeit
Signal Error Rate	Datum
Audio Bit Rate/Encoding
Zeit
Datum

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie den Netzstecker richtig an die Netzsteckdose an.Ggf. andere Steckdose wählen.Batterie:Legen Sie unverbrauchte Batterien ein
Es ist kein Ton zu hören.	Erhöhen Sie die Lautstärke.Ggf. ist die falsche Quelle gewählt worden.

Symptom Mögliche Ursache/Abhilfe
Es ist ein Störrauschen zu hören.	In der Nähe des Geräts sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus.Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört Netzgerät:Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sekunden von der Stromquelle getrennt. Schließen Sie das Gerät erneut an oder setzen Sie die Batterien ein.
Das Display schaltet sich nicht ein.	Gerät ausschalten. Netzstecker ziehen, wieder einstecken, Gerät einschalten.

Probleme mit dem Radio

Symptom Mögliche Ursache/Abhilfe
Es wird kein Radio-sender empfangen.	Das Gerät befindet sich nicht im Radio-Modus.Taste MODE drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Probieren Sie, andere Sender zu emp-fangen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang.Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet.Ziehen Sie die Antenne aus.Drehen Sie die Antenne, um den Empfang zu verbessern.

Richtlinien und Normen

Dieses Produkt entspricht

• der Niederspannungsrichtlinie (2006/95/EC),
• ErP Richtlinie (2009/125/EC),
• der EMV-Richtlinie (2004/108/EC) und der
• CE-Kennzeichenrichtlinie.

Technische Daten

Abmessungen Gerät(Breite x Höhe x Tiefe)	210 mm x 125 mm x 105 mm
Gewicht: ca. 0,7 kg
Spannungsversorgung(Eingang):	100 – 240 V Wechselstrom,50/60 Hz, 0,2 A
Netzteil:	Ausgang: 5 V1000 mA
Batterien 4 x 1,5 V AA
Ausgangsleistung: 1 W RMS
Umgebungsbedingungen:	+5 °C bis +35 °C5 % bis 90 % relative Luftfeuchte(nicht kondensierend)
Radio:Empfangsfrequenzen:AnalogDigital Band IIIAntenne:	UKW 87,5–108 MHzDAB 174–240 MHzDAB/UKW-Teleskopantenne
Kopfhörer Anschlussbuchse:	3,5 mm Klinke

Technische Änderungen und Irrtümer vorbehalten.

Die Abmessungen sind ungefähre Werte.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Vor der Entsorgung des Gerätes sollten die Batterien entfernt werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.
