BEDIENUNGSANLEITUNG NR 350 Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

WARNUNG Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

- Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

- Niemals mit Feuchtigkeit in Verbindung bringen

- Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

- Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

- Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

- Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.

- Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

- Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

- Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

- Keine offenen Flammen (z. B. Kerzen) auf dem Gerät platzieren.

- Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden

- Decken Sie niemals die Belüftungsöffnungen zu!!!

- Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

- Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

- Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

- Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

- Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.

- Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

- Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.

ACHTUNG

Explosionsgefahr bei falscher Batteriehandhabung

Nur durch den selben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

VORKEHRUNGEN FÜR DIE BENUTZUNG DES GERÄTES

• Entnehmen Sie vorsichtig das Gerät von der Verpackung und entfernen Sie alle Verpackungsmaterialien.
• Stellen Sie das Gerät an einem sicheren und erschütterungsfreien Platz auf. (Entfernt von direktem Sonnenlicht, heißen Quellen (Herd), Nässe und Mikrowellen.).
• Überprüfen Sie das Netzkabel und Ihr Hausstromnetz bevor Sie das Gerät anschließen.

Netzbetrieb

Vergewissern Sie sich, dass Ihr Hausstromnetz 230V\~50Hz hat und schließen das Netzkabel an Ihre Steckdose an.

Netzbetrieb : AC 230V\~50Hz

Batteriebetrieb Uhr : 1x UM-3 / AA 1.5V Batterie (Batterie nicht inkl.)

Leistungsaufnahme : 10W

Antennen : Eingebaute Ferritstabantenne für MW

UKW Wurfantenne

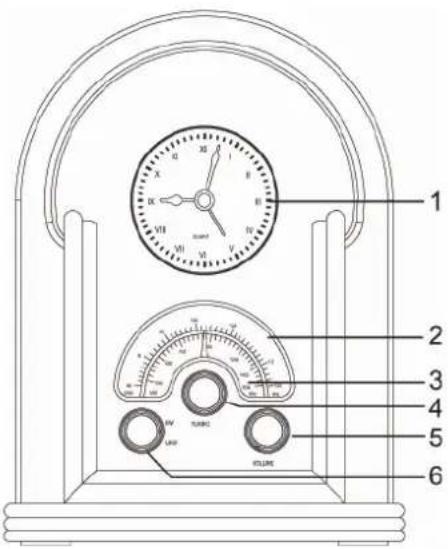

BEDIENELEMENTE

1 2 3 4 5 6

1) Uhrzeit
2) MW Frequenzskala
3) UKW Frequenzskala
4) Senderfrequenzeinstellung (TUNING)
5) Lautstärkeregler
6) Funktionsschalter (UKW/MW)

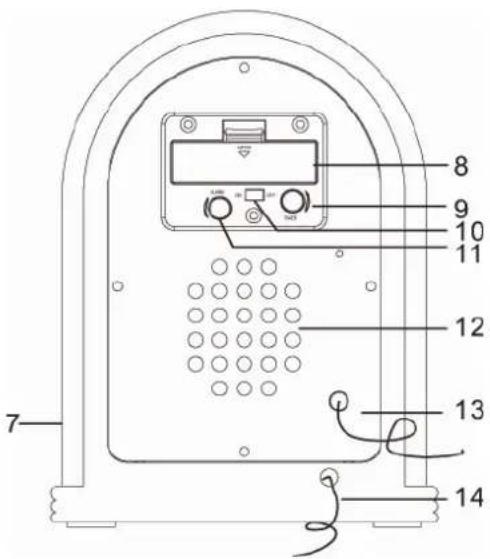

8 9 10 11 12 13 14 7

7) Ein/Aus Schalter
8) Batteriefach
9) Uhrzeit Einstellregler
10) Alarm an/aus
11) Alarm Einstellregler
12) Lautsprecher
13) UKW Wurfantenne
14) Netzkabel

BETRIEBSANLEITUNG

Radio Betrieb

1.) Drücken Sie den Hauptbetriebsschalter (7) auf Pos "I" um das Gerät einzuschalten.
2.) Ziehen Sie die UKW Wurfantenne vollständig aus. (für UKW Betrieb).
3.) Wählen Sie mit den Funktionsschalter (6) das gewünschte Band (UKW oder MW)
4.) Stellen Sie mit dem TUNING Regler (4) Ihren gewünschten Sender ein.
5.) Die gewünschte Lautstärke mit dem VOLUME Regler (5) einstellen.
6.) Gerät ausschalten: Hauptbetriebsschalter (7) auf Pos. „O“ stellen.

MW – Für den Mittelwellen-Empfang ist eine entsprechende Ferritstabantenne im Gerät eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

UKW – Um einen optimalen Empfang von UKW Sendern zu erreichen, muss die UKW Wurfantenne (13) komplett ausgezogen sein.

Uhrzeit einstellen

Drehen Sie den Uhrzeit-Einstellregler (9) im Uhrzeigersinn, um die Uhrzeit einzustellen.

Alarm einstellen

1) Schalten Sie den Alarm ein, indem Sie den Alarmregler (10) auf Pos. ON stellen.
2) Drehen Sie den Alarm-Einstellregler (11) im Uhrzeigersinn, um die gewünschte Alarmzeit (roter Zeiger) einzustellen.
3) Alarm deaktivieren: Alarmregler (10) auf Pos. OFF stellen.

Batterie einlegen (für die Uhr)

Öffnen Sie das Batteriefach auf der Rückseite des Gerätes und legen 1x UM-3 / AA 1.5V Batterie unter Beachtung der Polarität in das Fach ein und schließen es.

Verwenden Sie ausschließlich Batterien die frei von Quecksilber und Cadmium sind. Wir empfehlen Ihnen ausschließlich Alkalien-Batterien zu verwenden. Batterien bei längerem Nichtgebrauch aus dem Gerät entfernen, um ein Auslaufen und somit eine Beschädigung des Gerätes zu vermeiden.

Technische Änderungen und Druckfehler vorbehalten

Copyright by Wörlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Wörlein GmbH
