TR 17 - Radio Soundmaster - Kostenlose Bedienungsanleitung

Produkttyp	UKW/MW-Radio
Marke	Soundmaster
Modell	TR 17
Farbe	Schwarz/Anthrazit
Abmessungen (B x H x T)	ca. 150 x 80 x 30 mm
Gewicht	ca. 300 g (ohne Batterien)
Stromversorgung	3 x AA-Batterien (1,5 V) oder Netzteil (nicht im Lieferumfang)
Frequenzbereiche	UKW 87,5 – 108 MHz; MW 530 – 1600 kHz
Abstimmung	analog (Drehknopf)
Lautsprecher	eingebauter Lautsprecher, 8 cm Durchmesser
Ausgangsleistung	ca. 1 W RMS
Kopfhöreranschluss	3,5 mm Klinkenstecker
Antenne	Teleskopantenne für UKW, Ferritantenne für MW
Bedienelemente	Ein/Aus-Lautstärkeregler, Frequenzwahl, Bandwahl
Gehäusematerial	Kunststoff
Betriebsanzeige	Einschaltanzeige (LED)
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Nicht in Wasser tauchen; nur für den Innenbereich geeignet
Zubehör	Bedienungsanleitung

Häufig gestellte Fragen - TR 17 Soundmaster

Wie schalte ich das Radio TR 17 ein?

Drehen Sie den Ein/Aus-Lautstärkeregler im Uhrzeigersinn, bis ein Klicken zu hören ist. Stellen Sie die gewünschte Lautstärke ein.

Wie stelle ich einen Sender ein?

Wählen Sie mit dem Bandwahlschalter UKW oder MW. Drehen Sie dann am Frequenzwahlknopf, bis Sie den gewünschten Sender hören.

Welche Batterien benötigt das Radio?

Das Radio benötigt 3 AA-Batterien (1,5 V). Diese sind nicht im Lieferumfang enthalten.

Kann ich das Radio mit Netzteil betreiben?

Ja, Sie können ein Netzteil mit 4,5 V Gleichspannung (nicht im Lieferumfang) verwenden. Achten Sie auf die richtige Polung.

Warum ist der Empfang auf UKW schlecht?

Ziehen Sie die Teleskopantenne vollständig aus und richten Sie sie aus. Vermeiden Sie Metallgegenstände in der Nähe der Antenne.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie einen Kopfhörer mit 3,5 mm Klinkenstecker an den entsprechenden Anschluss an. Der eingebaute Lautsprecher wird dann stummgeschaltet.

Wie reinige ich das Radio?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden.

Das Radio lässt sich nicht einschalten – was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind und ausreichend Spannung haben. Wechseln Sie gegebenenfalls die Batterien.

Kann ich das Radio im Freien verwenden?

Das Radio ist für den Innenbereich konzipiert. Schützen Sie es vor Feuchtigkeit und extremen Temperaturen.

Welche Garantie habe ich auf das Produkt?

Die gesetzliche Gewährleistung beträgt 2 Jahre. Für Details wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG TR 17 Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung

wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Aufstellhinweise

• Das Gerät sollte keiner direkten Sonnenbestrahlung ausgesetzt werden, sonst bleibt das Holz aus.
• Das Gerät möglichst weit weg von Computern, Mikrowellengeräten entfernt aufstellen, sonst kann es zu Empfangsstörungen kommen.
  • Das Gerät ausnahmslos in trockenen Innenräumen betreiben
• Genügend Entlüftungsraum um das Gehäuse lassen, so das Wärme ohne Probleme abweichen kann. (min. 10cm in jede Richtung, auf jeden Fall auf der Rückseite !!)

Sicherheitshinweise

• Das Gerät niemals mit Feuchtigkeit in Verbindung bringen. STROMSCHLAGGEFAHR !!
- Das Gerät niemals selbständig öffnen !!. Die ist nur Fachpersonal gestattet ! STROMSCHLAGGEFAHR !!
- Das Gerät möglichst nur mit einem trockenen Tuch reinigen
- Die Belüftung sollte nicht durch Bedecken der Lüftungsöffnungen mit Gegenständen behindert werden, wie z.B. durch Zeitschriften, Tischdecken, Vorhänge usw.
- Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden
- Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zu nehmen.
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z.B. Vasen) auf das Gerät.

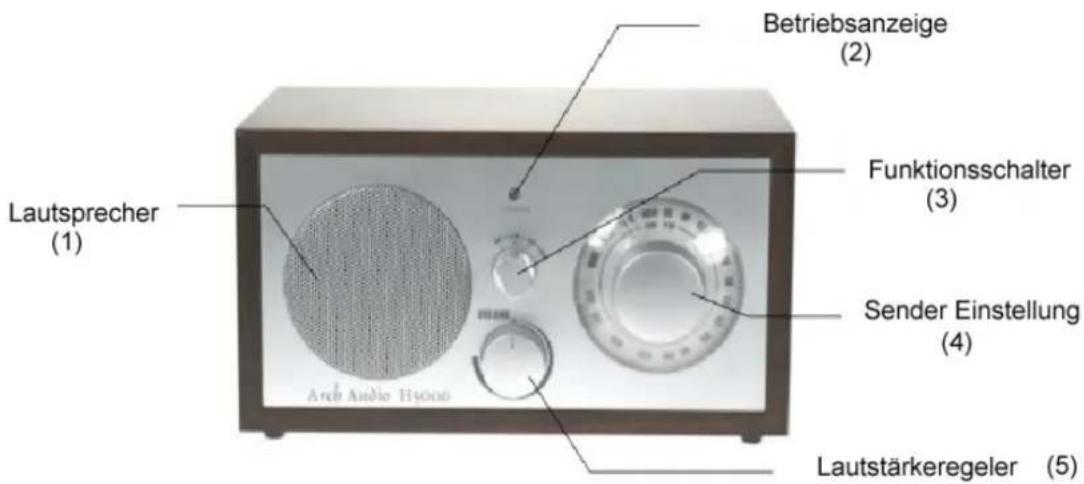

Bedienelemente

1 Lautsprecher
2 Betriebs LED
3 Aus / UKW / MW / AUX

4 Sender Einstellung

5 Lautstärkeregler

Betriebsanzeige (2) Funktionsschalter (3) Sender Einstellung (4) Lautsprecher (1) Andé Amée Hs000 Lautstärkeregeler (5)

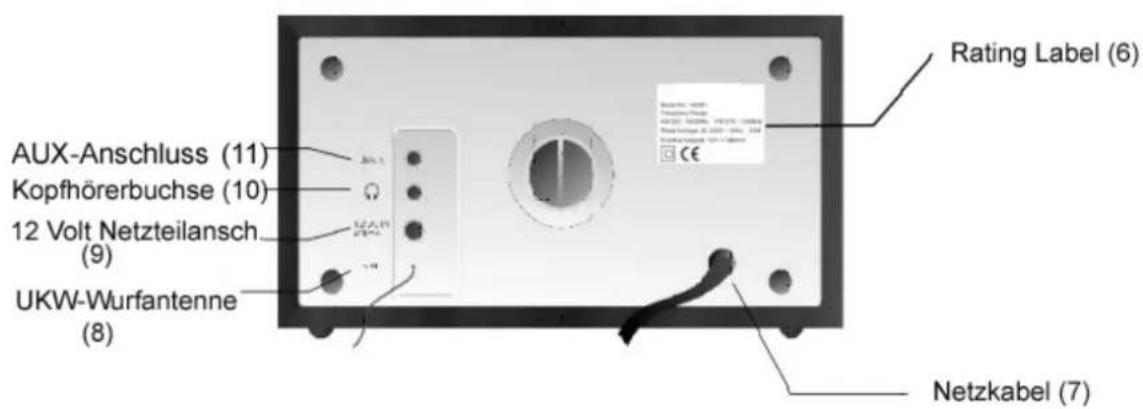

6 Rating Label 9 12 Volt Netzteilanschlussbuchse
7 Netzkabel 10 Kopfhörerbuchse
8 UKW Wurfantenne 11 AUX-Anschluss

AUX-Anschluss (11) Kopfhörerbuchse (10) 12 Volt Netzteilansch (9) UKW-Wurfantenne (8) Rating Label (6) Netzkabel (7)

Inbetriebnahme

• Den Netzstecker (7) an eine 230V 50Hz Steckdose anschließen
  • Die UKW-Wurfantenne (8) vollständig ausziehen Die Ferrit Antenne für MW ist im Gerät eingebaut.
• Betriebsschalter (3) auf gewünschte Pos. (UKW / MW / AUX) stellen, die Betriebs LED (2) leuchtet auf.
• Senderfrequenz mit Regler (4) und Lautstärke (5) einstellen.
  • Gerät abschalten mit Funktionsschalter (3) auf Pos. AUS
• An den AUX-Anschluss (11) an der Geräterückseite können sie auch andere Geräte anschließen (z.B. CD-Spieler oder MP3-Player)
• An der Kopfhöreranschlussbuchse können sie einen handelsüblichen Kopfhörer mit 3,5 mm-Klinkenstecker anschließen.
• Über den 12 Volt Netzteilanschluss (9) kann ein handelübliches 12 Volt Netzteil angeschlossen werden um das Gerät z. B. in einem Camping-Wagen zu betreiben.

Technische Daten

UKW-Frequenz 87,5 - 108MHz

MW-Frequenz 540 – 1600 KHz

Musikleistung 8W RMS / 80W P.M.P.O.

Netzbetrieb 230V 50Hz

Technische Änderungen und Druckfehler vorbehalten

Copyrights by Woerlein GmbH, D-90556 Cadolzburg
