TR65 - Radio Soundmaster - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG TR65 Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

WARNUNG Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch zu reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.

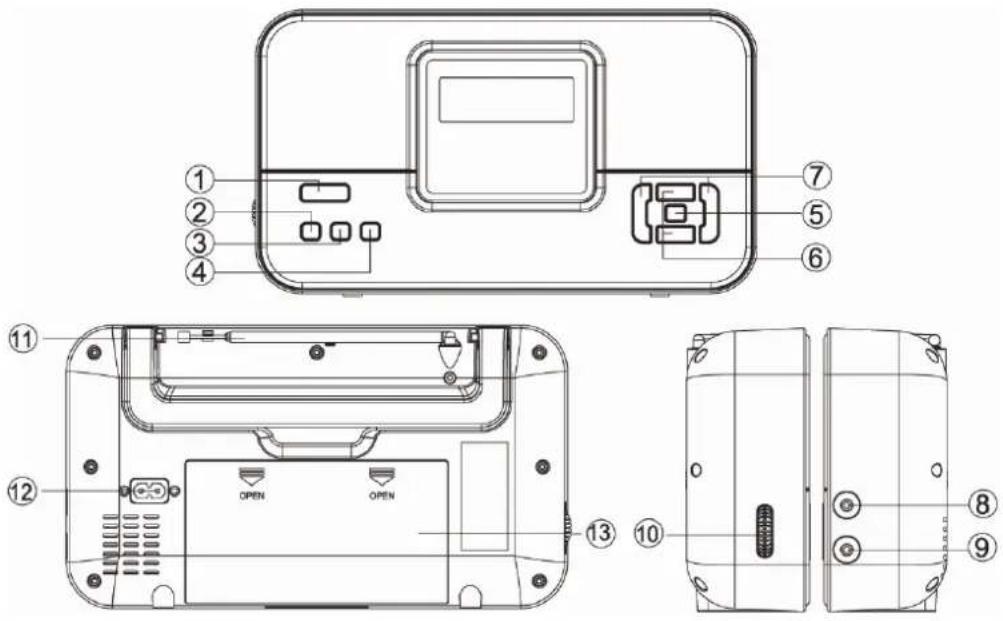

BEDIENELEMENTE

1. EIN / AUS Schalter
2. Bandwahltaste
3. SLEEP / Einschlaftaste
4. Alarmtaste
5. Speicher- / Eingabe Taste
6. Festsender ▲ / ▼

7. Minuten ◀◀/ Stunden ▶Taste

8. AUX Eingangsbuchse

9. Kopfhöreranschluss 3.5mm
10. Lautstärkeregler
11. UKW Teleskopantenne
12. Netzanschluss
13. Batteriefach

INBETRIEBNAHME

NETZBETRIEB

Stellen Sie sicher, dass Ihr Hausstromnetz 230V\~50Hz hat und schließen das beiliegende Netzkabel an die Anschlussbuchse (12) des Gerätes sowie an Ihre Steckdose an.

BATTERIEBETRIEB

Öffnen Sie das Batteriefach (13) und legen 4x 1.5V UM-1 / D Batterien polrichtig wie im Batteriefach abgebildet ein.

Verwenden Sie ausschließlich Batterien die frei von Quecksilber und Cadmium sind. Immer den kompletten Batteriesatz wechseln und keine Neuen mit alten Batterien mischen! Batterien bei längerem Nichtgebrauch aus dem Gerät entfernen um ein Auslaufen und somit eine Beschädigung des Geräte zu vermeiden.

Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.

UHRZEIT EINSTELLEN

Nachdem Sie das Gerät an das Netz angeschlossen haben, erscheint in der Anzeige „00:00“

1. Drücken Sie die Taste M (5) → Anzeige blinkt

2. Mit Tasten MIN (Minuten) ◀◀ & HOUR (Stunden) ▶▶ (7) Uhrzeit einstellen

3. Eingabe durch Tastendruck M (5)

BETRIEB EIN/AUS

1. Drücken Sie die Taste ON/OFF (1) um das Gerät einzuschalten → Anzeige: Radiofrequenz
2. Drücken Sie die Taste ON/OFF (1) um das Gerät auszuschalten → Anzeige: Uhrzeit

RADIOBETRIEB

1. Taste ON/OFF (1) drücken, um das Gerät einzuschalten
2. Mit BAND Taste (2) gewünschtes Band anwählen. (FM=UKW / AM=MW)
3. Drücken Sie die Tasten MIN ◀◀ oder HOUR ▶▶(7) um gewünschte Frequenz einzustellen.
4. Gewünschte Lautstärke mit VOL. Regler (10) regeln

UKW Betrieb: Um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW-Teleskopantenne (11) entsprechend aus.

MW Betrieb: für den Mittelwellen-Empfang ist eine entsprechende Ferritstabantenne eingebaut.

Durch Drehen des Gerätes können Sie den Empfang optimieren.

Sender abspeichern:

1. Gewünschten Sender anwählen (wie oben beschrieben)
2. Drücken Sie die Taste M (5) → In der Anzeige blinkt nun „MEMORY“
3. Mit Tasten ▼/▲(6) gewünschten Speicherplatz anwählen
4. Eingabe mit Taste M (5) bestätigen
5. Wiederholen Sie die obengenannten Schritte um weitere Sender abzuspeichern.

Hinweis: Sie können bis zu 10 UKW & 10 MW Radiosender abspeichern.

Festsender abrufen:

Mit den Tasten ▼/▲(6) können Sie Ihre abgespeicherten Sender abrufen.

Hinweis: Bei Stromausfall oder leere Batterien werden die gespeicherten Sender gelöscht. Sie müssen diese erneut speichern.

EINSCHLAFFUNKTION / SLEEP

Mit dieser Funktion können Sie zu Musik (Radio) einschlafen

1. Mit Taste SLEEP (3) gewünschte Zeit anwählen (90-80-70-60-50-40-30-20-10-AUS Min)
2. Das Gerät schaltet sich automatisch nach Ablauf der Zeit ab.
3. Einschlaffunktion deaktivieren, Taste ON/OFF (1) drücken

ALARM EINSTELLEN

1. Drücken Sie die Taste ALARM (4) → Anzeige: ALARM & Zeit blinkt
2. Mit Tasten MIN (Minuten) ◀◀ & HOUR (Stunden) ▶▶ (7) gewünschte Weckzeit einstellen.
3. Nachdem Sie die Alarmzeit angewählt haben, wird die Alarmzeit in binnen 5 Sekunden gespeichert und aktiv.

Alarm aktiviert: Anzeige → ALARM Alarm deaktiviert Anzeige → ALARM Indikator erlischt

Alarm stoppen

Drücken Sie die Taste ALARM (4)

Alarm deaktivieren

1. Taste M (5) drücken und anschließend 2x die Taste ALARM → ALARM Indikator erlischt

AUX BETRIEB

Schließen Sie ein im Fachhandel erhältliches AUX-Kabel 3.5mm Klinke in die Buchse AUX IN (8) und das Gegenstück in z.B. den MP3 Player an. Schalten Sie das Gerät ein. AUX Betrieb wird automatisch gestartet.

KOPFHÖRER

Schließen Sie ein im Fachhandel erhältlichen Kopfhörer mit 3.5mm Klinke in die PHONES Buchse (9) an. Die Lautsprecher schalten bei Kopfhörerbetrieb automatisch ab.

TECHNISCHE DATEN

UKW Frequenz: 87,5 – 108 MHz

MW Frequenz: 522 – 1620 KHz

Netzbetrieb: AC 230V\~50Hz

Batteriebetrieb: DC 6V 4x UM-1 / D 1.5V Batterien (Batterien nicht inkl.)

Leistungsaufnahme: 6W

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH
