Master CM 9.3A - Fahrradcomputer Ciclo - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradcomputer
Modell	Master CM 9.3A
Marke	Ciclo
Abmessungen (ca.)	5,0 x 3,0 x 2,0 cm
Gewicht	ca. 50 g
Stromversorgung	1 x CR2032-Knopfzelle
Anzeige	LCD-Display
Funktionen	Aktuelle Geschwindigkeit, Durchschnittsgeschwindigkeit, Maximalgeschwindigkeit, Tageskilometer, Gesamtkilometer, Uhrzeit, Stoppuhr
Automatischer Start/Stopp	Ja
Radumfangseinstellung	Manuell über Tasten
Wasserschutz	Spritzwassergeschützt (IPX4)
Befestigung	Lenkerhalterung mit Gummiband
Kabellose Übertragung	Nein, kabelgebundener Sensor
Sensor	Magnet und Speichenmagnet im Lieferumfang
Reinigung	Mit einem feuchten Tuch abwischen; keine aggressiven Reiniger
Wartung	Batteriewechsel bei schwacher Anzeige
Ersatzteile	CR2032-Batterie, Halterung, Kabel, Magnet
Reparierbarkeit	Batteriewechsel einfach; sonst Hersteller
Garantie	2 Jahre (Herstellergarantie)
Zubehör im Lieferumfang	Fahrradcomputer, Halterung, Sensor, Kabel, Magnete, Kabelbinder, CR2032-Batterie, Bedienungsanleitung

Häufig gestellte Fragen - Master CM 9.3A Ciclo

Wie stelle ich den Radumfang ein?

Drücken Sie die Taste SET, um in den Einstellungsmodus zu gelangen. Geben Sie den Radumfang in Millimetern ein (siehe Tabelle in der Anleitung). Bestätigen Sie mit SET.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach auf der Rückseite. Entnehmen Sie die alte CR2032-Batterie und setzen Sie eine neue mit dem Pluspol nach oben ein. Schließen Sie das Fach.

Ist der Fahrradcomputer wasserdicht?

Ja, er ist spritzwassergeschützt (IPX4) und für Regen geeignet, aber nicht zum Tauchen.

Wie befestige ich den Computer am Lenker?

Befestigen Sie die Halterung mit den Gummibändern am Lenker. Setzen Sie den Computer ein und drehen Sie ihn bis zum Einrasten. Fixieren Sie den Sensor am Gabelschaft.

Wie setze ich die Tageskilometer zurück?

Halten Sie die Taste MODE gedrückt, bis die Tageskilometeranzeige blinkt. Drücken Sie erneut MODE, um auf Null zu setzen.

Die Anzeige ist schwach. Was tun?

Die CR2032-Batterie ist leer. Wechseln Sie die Batterie (siehe Frage 2). Verwenden Sie eine hochwertige Markenbatterie.

Der Computer zeigt keine Geschwindigkeit an?

Überprüfen Sie den Abstand zwischen Sensor und Magnet (max. 5 mm). Stellen Sie sicher, dass der Magnet richtig ausgerichtet ist. Prüfen Sie die Kabelverbindung.

Kann ich den Computer für mehrere Fahrräder nutzen?

Nein, der Sensor ist fest mit einem Kabel verbunden. Für ein zweites Fahrrad benötigen Sie einen zweiten Sensor (separat erhältlich).

Welche Funktionen hat der Master CM 9.3A?

Er zeigt aktuelle, maximale und durchschnittliche Geschwindigkeit, Tages- und Gesamtstrecke, Uhrzeit und Stoppuhr an. Automatischer Start/Stopp ist integriert.

Wie finde ich das richtige Radumfang-Maß?

Messen Sie den Außendurchmesser des Reifens oder verwenden Sie die Einstellhilfe: Drehen Sie das Vorderrad einmal, der Computer zählt die Impulse. Oder nutzen Sie die Tabelle in der Bedienungsanleitung.

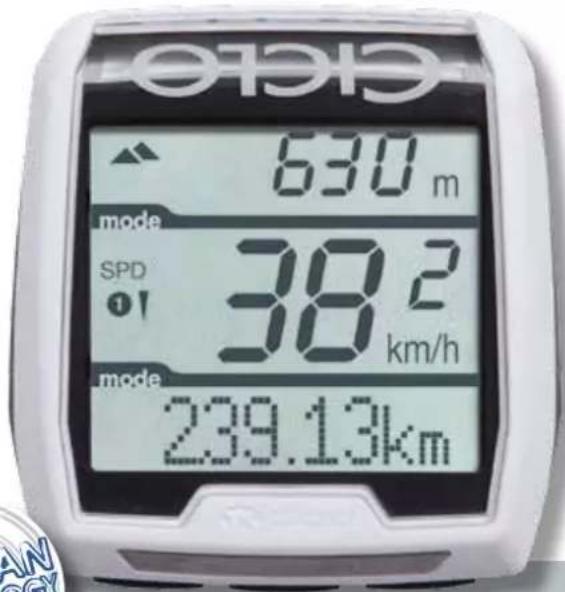

BEDIENUNGSANLEITUNG Master CM 9.3A Ciclo

Drahtloser, digitaler Fahrradcomputer mit Höhenmessung und PC-Auswertung (ANT+)

630 m mode SPD 38.2 km/h mode 239.13km

GERMAN TECHNOLOGY WWW.CICLOSPORT.COM

CM 9.3A

weiß/schwarz

Art.-Nr.: 10104800

Drahtloser,

digitaler Fahrradcomputer

mit Höhenmessung

und PC-Auswertung (ANT+)

RADFUNKTION

HÖHENMESSUNG

PC-AUSWERTUNG

PC KONFIGURIERBAR

ZEIT

DRAHTLOS DIGITAL

TWO IN ONE AUTOMATIK

STROMSPARMODUS

TEMPERATUR

DISPLAY BELEUCHTUNG

FAT FORK KOMPATIBEL

COCKPIT MULTILOCK

TWIST KLICK

CM 9.3A+

weiß/schwarz

Art.-Nr.: 10104900

Drahtloser,

digitaler Fahrradcomputer

mit Höhenmessung,

Herzfrequenzmessung,

Trittfrequenzmessung

und PC-Auswertung (ANT+)

RADFUNKTION

HÖHENMESSUNG

TRITTFREQUENZ

HERZFREQUENZ

PC-AUSWERTUNG

PC KONFIGURIERBAR

DRAHTLOS DIGITAL

TWO IN ONE AUTOMATIK

STROMSPARMODUS

TEMPERATUR

ZEIT

KALORIENVERBRAUCH

CicloInZone ^95 TRAININGSBEREICH

DISPLAY BELEUCHTUNG

FAT FORK KOMPATIBEL

COCKPIT MULTILOCK

TWIST KLICK

In dieser Bedienungsanleitung benutzte Darstellungen

Das rote Symbol ist ein Hinweis, dass die folgende Funktion nur mit einem CM 9.3 A (+) möglich ist.

(Möglich mit optionalem Zubehör für den CM 9.3 A)

Das blaue Symbol ist ein Hinweis auf wichtige Informationen, die Sie unbedingt beachten sollten.

Auf www.thisisant.com/directory finden Sie eine Liste mit allen kompatiblen ANT+ Produkten

Seite

Allgemeine Informationen 2

1.1 CM 9.3A (+) auf einen Blick 4

1.2 Unterscheid zwischen CM 9.3A und CM 9.3A (+) 4

1.3 Lieferumfang 4

2 Bedienkonzept 5

2.1 Ansicht 5

2.2 Tastenbedienung 5

2.3 Legende 5

2.4 Display Steuerung 5

2.4.1 Obere Display-Steuerung 5

2.4.2 Untere Display-Steuerung 5

2.4.3 Menüführung 6

3 Einrichtung & Einstellung

3.1 Montage 7

3.1.1 Lenkerhalter 7

3.1.2 Geschwindigkeits-Sender 7

3.1.3 Trittfrequenz-Sender 7

3.1.4 Speichen-Magnet 7

3.1.5 Trittfrequenz-Magnet 7

3.1.6 Herzfrequenz-Gurt 7

3.2 Erstnutzung 8

3.2.1 Batterie 8

3.2.2 Ansicht 8

3.2.3 Menü 8

3.2.4 Sprache 8

3.3 Radeinstellungen 8

3.3.1 Tagesdistanz 8

3.3.2 Gesamtdistanz 8

3.3.3 Radumfang 8

3.3.4 Fahrradgewicht 9

3.3.5 Maßeinheit 9

3.3.6 Trittfrequenz 9

3.3.7 Leistungsmessung 9

3.3.8 Leistungsmessungs-Intervall 9

3.3.9 Leistungsmessung links rechts 9

3.4 Uhrzeit & Datum 10

3.4.1 Zeiteinstellung 10

3.5 Höhenmeter 10

3.5.1 Höhenmeter 10

3.5.2 Heim-Höhe 10

3.5.3 Einheit m 10

3.5.4 Einheit °C 10

Seite

3.6 Herzfrequenz 10

3.6.1 Herzfrequenz 10

3.6.2 Fitnesslevel 11

3.6.3 Geschlecht 11

3.6.4 Gewicht 11

3.6.5 Geburtsjahr 11

3.6.6 CICLOInZone ^® 11

3.6.7 Untere Herzfrequenzgrenze 11

3.6.8 Obere Herzfrequenzgrenze 12

3.6.9 Maximale Herzfrequenzgrenze 12

3.7 Sensoren 12

3.7.1 Einen Sender mit dem Gerät verbinden 12

3.7.2 Leistungsmessung kalibrieren 12

3.8 PC-Verbindung 13

3.9 Sonstiges 13

3.9.1 Stromsparmodus 13

3.9.2 Reset 13

3.9.3 Aufnahme-Intervall 13

4 Nutzung 14

4.1 Tastenfunktionen 14

4.2 Rad-Modi 14

4.3 Beleuchtung 14

4.4 Aufzeichnen 14

4.5 Initialisieren 15

4.6 CICLOInZone ^® 15

4.7 Batteriewechsel 15

4.8 Service Intervall 15

5 Service 16

5.1 Service 16

5.2 Gerät einsenden 16

5.3 Störungsbeseitigung 16

5.3.1 Fehlerhafte Anzeige 16

5.3.2 Keine Geschwindigkeit / Cadence/HF 16

5.3.3 Geschwindigkeit wird nicht korrekt angezeigt 16

5.3.4 Höhe zeigt falsche Werte 16

5.3.5 Herzfrequenz wird nicht richtig angezeigt bzw. keine Anzeige 16

5.3.6 Die Höhe verändert sich obwohl ich am gleichen Ort bin 16

5.4 Garantie 17

5.5 Technische Daten 17

5.6 Garantieschein 18

1.1 Der CM 9.3 A (+) auf einen Blick

1.2 Unterschied zwischen CM 9.3 A und CM 9.3 A (+)

Der Unterschied zwischen CM 9.3 A und CM 9.3 A + liegt im Zubehör. Beim CM 9.3 A + ist das Zubehör für Trittfrequenz und Herzfrequenzmessung im Lieferumfang enthalten. Falls Sie diese Funktionen auch mit dem CM 9.3 A nutzen möchten, können Sie das Zubehör im Fachhandel erwerben. Wie Sie die einzelnen Funktionen aktivieren erfahren Sie in Kapitel 3.

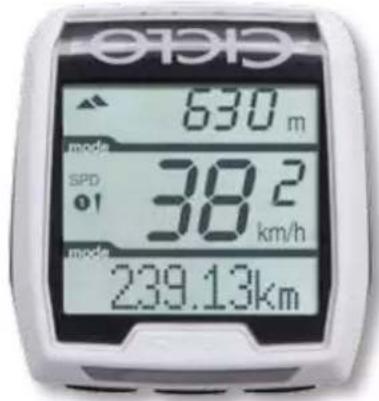

1.3 Lieferumfang

630 m SPD 38.2 km/h 239.13km

CM 9.3A

Montagematerial (o. Abb.)

USB-Dongle

Speichen-magnet

Twist-Klick- Lenkerhalter

Geschwindig- keits-Sender

630 m SPD: 38.2 km/h mode: 239.13km

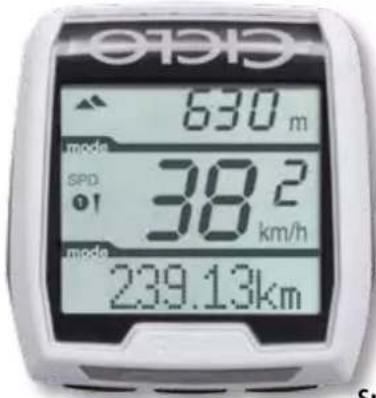

CM 9.3A+

Montagematerial (o. Abb.)

USB-Dongle

Geschwindig- keits-Sender

Trittfrequenz- Sender

Twist-Klick- Lenkerhalter

Trittfrequenz-Magnet

! Bitte beachten Sie, dass wir ständig an unseren Produkten arbeiten und Sie weiterentwickeln. Möglicherweise besitzen Sie eine ältere Version dieser Anleitung, die aktuellste Version finden Sie hier: www.ciclosport.com/cm93a.

CICLO Eye III ciclosport.de

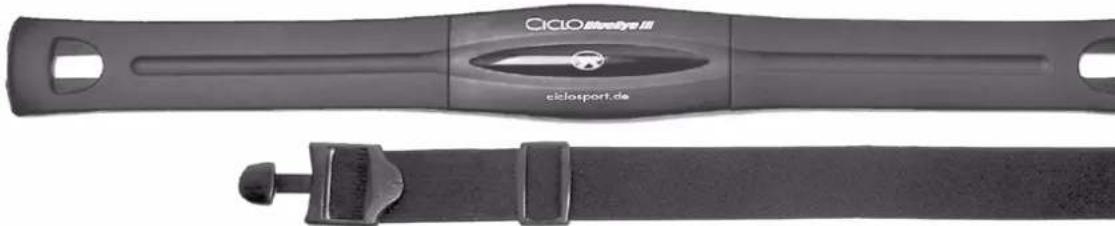

Brustgurt

In dieser Darstellung erfahren Sie, wie Sie die obere und untere Display-Steuerung im Rad-Modus bedienen.

2.1 Ansicht

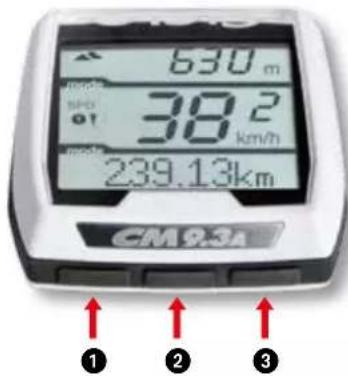

2.2 Tastenbedienung

① Mit der linken Taste schalten Sie durch die Hauptfunktionen im unteren Display.
2 Mit der mittleren Taste schalten Sie im unteren Display durch die Unterfunktionen.
3 Mit der rechten Taste schalten Sie durch die Anzeigen im oberen Display.

2.3 Legende

TOT = Totaler Wert des aktiven Rad-Modus
ΣTOT = Totaler Wert beider Rad-Modi
∅ = Durchschnittlicher Wert
MAX = Maximal erreichter Wert
MIN = Minimal erreichter Wert
% = Prozent
↑ = Werte aufsteigend
↓ = Werte absteigend

2.4 Display Steuerung

2.4.1 Obere Display Steuerung

Uhrzeit → Fahrzeit Herzfrequenz
→ Höhenmeter → Tageskilometer Leistung in Watt

2.4.2 Untere Display Steuerung

Fett markierte Funktionen sind Hauptfunktionen. Mit der mittleren Taste schalten Sie durch die Unterfunktionen. Funktionen mit folgendem Symbol 1 (= für optionales Zubehör) müssen im Menü aktiviert werden (siehe Kapitel 3)!

Uhrzeit→Datum

Fahrzeit → TOT → Σ TOT

Trittfrequenz → ∅ → MAX

Herzfrequenz → ∅ → MAX → Zeit unter der unteren HF Grenze → Zeit zwischen unterer und oberer HF Grenze → Zeit über der oberen HF Grenze

Kilokalorien → Fettverbrennung in % → TOT Fettverbrennung in kcal

Tagesdistanz → TOT → Σ TOT

Höhe → Höhe ↑ → Höhe ↓ → MAX → TOT ↑ → TOT ↓ → Σ TOT ↑

Steigung / Gefälle in % → Steigung im ∅ → Gefälle im ∅ → Steigung MAX → Gefälle MAX

Steig- / Fallgeschwindigkeit in der Stunde → ∅ h/m ↑ → ∅ h/m ↓ → MAX ↑ → MAX ↓

Geschwindigkeit im ∅ → MAX Geschwindigkeit

Temperatur→MIN→MAX

Leistungsmessung Links/Rechts

*Wenn Sie keine Leistungsmessung besitzen, können Sie diese Funktion aktivieren um eine Leistungsberechnung zu erhalten. Hier ist zu beachten, dass dieser Wert nur als Orientierung dient und keinen genauen Wert darstellt.

2.4.3 Menüführung

Fett markierte Einstellungen sind Haupteinstellungen, mit der mittleren Taste gelangen Sie zu den Untereinstellungen. Ab dann gilt die Regel: Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

SET HOEHE → Aktuelle Höhe → Heim-Höhe An / Aus → Heim-Höhe einstellen → Einheit in Meter / Fuß → Einheit in Celsius / Fahrenheit

SET RAD 1/2 (Symbol RAD ½)* → Tages-Distanz → Gesamt-Distanz → Radumfang → Rad Gewicht → Einheit in Kilometer / Meilen → Trittfrequenz An / Aus → Leistung An / Aus → Leistungsmessung Intervall → Leistungsmessung links / rechts An / Aus

SET UHR → Uhrzeit → Jahr → Monat → Tag → Zeit 24 / 12

SET HF → Herzfrequenz An / Aus → Fitnesslevel → Geschlecht → Gewicht → Geburtsjahr → CicloInZone® → Untere Herzfrequenzgrenze → Obere Herzfrequenzgrenze Maximale Herzfrequenzgrenze

SET MISC → Stromsparmodus → Tageswerte löschen → Aufnahme-Intervall

PC-Verb → Verbinden

Exit

Sprache – Englisch Deutsch

Sensoren → Geschwindigkeits-Sensor → Exit → Leistungsmessung → Herzfrequenz-Sensor → Combo-Sensor → Trittfrequenz-Sensor

*Informationen zu RAD 1 und 2 (Symbol RAD 1/2) finden Sie unter 4.2 Rad Modi.

Hier erfahren Sie, wie Sie den CM 9.3 A (+) vor der ersten Fahrt montieren und einrichten. Bitte beachten Sie, dass Funktionen mit diesem Symbol ☐nur in der (+) Version oder mit nachgerüstetem Zubehör möglich sind.

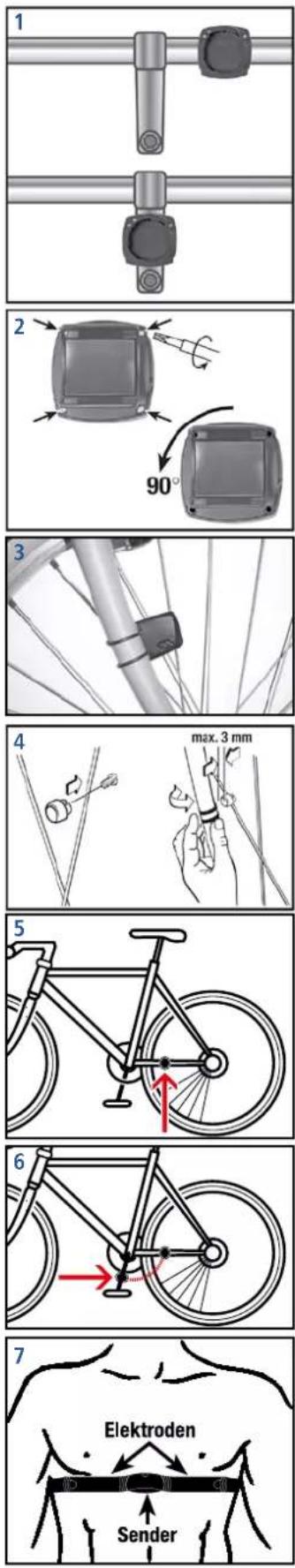

3.1 Montage

3.1.1 Lenkerhalter

Sie können den Lenkerhalter am Lenker oder am Vorbau montieren (Bild 1). Für die Montage am Vorbau schrauben Sie die vier Schrauben wie in Bild 2 gezeigt auf. Drehen Sie den unteren Teil des Lenkerhalters um 90° Grad und befestigen Sie diesen wieder mit den Schrauben.

Ziehen Sie den Klebeschutz ab und befestigen Sie das Gummiplättchen an der Unterseite des Lenkerhalters. Führen Sie die Kabelbinder durch die Ösen des Lenkerhalters hindurch und setzen den Lenkerhalter auf die gewünschte Stelle am Lenker bzw. auf dem Vorbau. Drücken Sie diesen an und ziehen Sie die Kabelbinder fest. Die überstehenden Enden der Kabelbinder können Sie mit einer Schere oder Kneifzange kürzen.

3.1.2 Geschwindigkeits-Sender

Befestigen Sie den Sender an der Gabel (Bild 3) oder am Rahmen beim Hinterrad (Ketten- oder Sitzstreben). Fädeln Sie dafür die Kabelbinder durch die Ösen des Senders, platzieren Sie diesen an der gewünschten Stelle und ziehen Sie die Kabelbinder fest. Die überstehenden Enden der Kabelbinder können Sie mit einer Schere oder Kneifzange kürzen.

3.1.3 Trittfrequenz-Sender

Der Trittfrequenz-Sender wird gegenüber der Kurbel, wie in Bild 5 beschrieben, mit den Kabelbindern befestigt (Kabel binder noch nicht festziehen). Befestigen Sie den Trittfrequenz-Magneten wie unten beschrieben und prüfen Sie den Maximalabstand von 3 mm. Erst wenn die Trittfrequenz initialisiert (Kap. 3.7.1) ist, die Kabelbinder festziehen.

3.1.4 Speichen-Magnet

Befestigen Sie den Magneten an einer Speiche gegenüber dem Sender (Bild 4). Bitte beachten Sie, dass der Abstand höchstens 3 mm betragen darf.

Achtung! Bitte achten Sie darauf, den Magnet nach den dafür vorgesehenen Markierungen auszurichten.

3.1.5 Trittfrequenz-Magnet

Den Trittfrequenz-Magneten mit einem Kabelbinder an der Kurbel befestigen (Bild 6). Abstand zum Sender maximal 3 mm.

Achtung! Bitte achten Sie darauf, den Magnet nach den dafür vorgesehenen Markierungen auszurichten.

3.1.6 Herzfrequenz-Gurt

Achtung! Grundsätzlich sollte jeder, der ein Fitnesstraining beginnt, sich zunächst einer Gesundheitsprüfung unterziehen. Besonders jedoch Anfänger und Wiedereinsteiger über 35 Jahren und bei bekannten Vorerkrankungen oder körperlichen Beschwerden. Liegen insbesondere auch Risikofaktoren vor, wie zum Beispiel Rauchen, hoher Blutdruck oder erhöhte Blutfettwerte, sollte unbedingt ein Arzt aufgesucht werden.

Träger von Herzschrittmachern sollten Geräte zur Herzfrequenzmessung nur nach Absprache mit Ihrem Arzt verwenden.

Feuchten Sie die Kontakte auf dem Gurt an und legen Sie den Sendegurt an. Der Brustgurt sollte unter den Brustwarzen getragen werden und der Sender mittig liegen (siehe Bild 7).

Eine Herzfrequenzmessung ist nur möglich, wenn

• der Brustgurt mit dem Sender korrekt angelegt ist
• die Herzfrequenzmessung im CM 9.3 A (+) eingeschaltet ist (siehe Kap. 3.7)
• der Herzfrequenz-Sender initialisiert ist

Legen Sie die Batterie Typ CR2032 mit dem Pluspol nach oben ein. Legen Sie den O-Ring ein und drehen Sie den Batterie deckel mit einer Münze zu (siehe Abb.).

3.2.2 Ansicht

Nun sehen Sie im Display den normalen Rad 1 Betriebsmodus.

Achtung! Erscheint keine Anzeige im Display oder unsinnige Werte, müssen Sie den AC-Knopf auf der Rückseite kurz mit einem spitzen Gegenstand, z.B. einem Kugelschreiber, drücken.

3.2.3 Menü

Drücken Sie die mittlere Taste ② für 5 Sekunden um in das Menü zu kommen. Mit der linken ① und rechten Taste ③ können Sie durch das Menü navigieren.

Achtung! Sie können das Menü verlassen, in dem Sie auf den Menüpunkt EXIT schalten und mit der mittleren Taste bestätigen. Alternativ können Sie, unabhängig davon wo Sie sich im Menü befinden, dieses immer verlassen indem Sie die mittlere Taste 5 Sekunden gedrückt halten.

3.2.4 Sprache

Achtung! Der CM 9.3 A (+) hat 2 Menüsprachen, Deutsch und Englisch. Die Menüsprache in dieser Anleitung ist Deutsch.

Sobald Sie im Menü sind sehen Sie im unteren Display die Anzeige SET ALT. Um die Einstellungen des CM 9.3 A (+) auf Deutsch umzustellen, muss die linke Taste zwei Mal kurz gedrückt werden. Im Display erscheint die Anzeige LANGUAGE. Mit der mittleren Taste bestätigen und dann mit der rechten oder mittleren Taste zwischen Englisch und Deutsch umschalten, weiter mit der linken Taste.

3.3 Radeinstellungen

3.3.1 Tages Distanz / Tages. Dst

Drücken Sie die rechte oder linke Taste bis die Anzeige SET RAD1(2) im Display angezeigt wird, bestätigen Sie mit der mittleren Taste. Jetzt erscheint Tages Dst auf dem Display, hier können Sie die Tageskilometer einstellen.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.3.2 Gesamt Distanz / Ges. Dst

Nun erscheint die Anzeige Ges. Dst. Hier können Sie die Gesamtkilometer einstellen.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.3.3 Radumfang / Radumf.

Jetzt können Sie den Radumfang einstellen. Im Display erscheint Radumf.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

Der Radumfang kann der

Tabelle (rechts) entnommen oder selber gemessen werden.

Wenn Sie den Radumfang selbst messen möchten, setzen Sie eine Markierung am Vorderreifen (z.B. mit Kreide) auf dem Boden. Dann fahren Sie mit dem Rad geradeaus, genau eine Radumdrehung (mit richtigem Luftdruck und Fahrergewicht) und markieren Sie die Stelle am Boden. Jetzt kann der exakte Radumfang zwischen den beiden Markierungen am Boden abgemessen werden (in mm).

Reifengröße		Umfang	Reifengröße		Umfang
40-559	26 x 1,5	2026 mm	37-622	28 x 1 3/8	2205 mm
44-559	26 x 1,6	2051 mm	50-622	29 x 2.00	2280 mm
47-559	26 x 1,75	2070 mm	54-622	29 x 2.10	2295 mm
50-559	26 x 1,9	2026 mm	57-622	29 x 2.25	2288 mm
54-559	26 x 2,00	2089 mm	60-622	28 x 2.35	2330 mm
57-559	26 x 2,125	2114 mm	23-571	650 x 23C	1973 mm
37-590	26 x 1 3/8	2133 mm	20-622	700 x 20C	2114 mm
32-620	27 x 1 1/4	2199 mm	23-622	700 x 23C	2133 mm
40-622	28 x 1,5	2224 mm	25-622	700 x 25C	2146 mm
47-622	28 x 1,75	2268 mm	28-622	700 x 28C	2149 mm
40-635	28 x 1 1/2	2265 mm	32-622	700 x 32C	2174 mm

3.3.4 Fahrrad Gewicht / Rad KG

Wenn Sie den Radumfang eingestellt haben, können Sie jetzt das Gewicht Ihres Rades in Kilogramm einstellen.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.3.5 Maßeinheit / Einh.

Jetzt können Sie die Maßeinheit einstellen, die im Computer verwendet werden soll, km für Kilometer oder mi für Meilen.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.3.6 Trittfrequenz / Trittf!

Wenn Sie die Trittfrequenz nutzen möchten, schalten Sie die Trittf.-Funktion auf AN.

! Bitte beachten Sie, dass Sie für diese Funktion einen Trittfrequenzsensor benötigen. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.3.7 Leistungsmessung / Power

Wenn Sie ein Leistungsmess-System nutzten möchten schalten Sie die Power-Funktion auf AN. Der CM 9.3 A kann Leistung auf 2 Arten anzeigen. Tatsächlich gemessene Leistung eines ANT+ fähigen Leistungsmessers oder theoretisch berechnete Leistung.

Berechnete Leistung

Ist für das Aktive Rad (1 bzw. 2) kein ANT+ Leistungssensor initialisiert, so wird die Leistung auf Grundlage der aktuellen Geschwindigkeit, dem Fahrer- und Radgewicht und der momentanen Steig- bzw. Sinkgeschwindigkeit berechnet. Diese Berechnung zeigt vor allem in der Ebene nur einen ungefähren Anhaltswert. Wird berechnete Leistung dargestellt, so erkennt man dies an dem, in der unteren Zeile, dem Messwert nachgestellten P für Power.

Gemessene Leistung

Ist für das Aktive Rad (1 bzw. 2) ein ANT+ Leistungssensor initialisiert, so wird immer die von diesem übertragene Leistung angezeigt. Ist der Sensor zwar initialisiert aber gerade nicht verbunden, so wird stets der Wert 0 angezeigt. Dass die momentan angezeigte Leistung von einem Leistungsmesssensor stammt erkennt man an dem, in der unteren Zeile dem Messwert nachgestellten W für Watt.

! Bitte beachten Sie, dass Sie für diese Funktion ein Leistungsmess-System mit ANT+ benötigen. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.3.8 Leistungsmessungs-Intervall / Power AVG!

Nun erscheint die Anzeige Pow Avg, hier können Sie eine Glättung der Leistungsmessdaten einstellen. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

Sekunden Ergebnis

1 Jeder gemessene Wert wird angezeigt

3 Mittelwert der letzten 3 Sekunden wird angezeigt

10 Mittelwert der letzten 10 Sekunden wird angezeigt

30 Mittelwert der letzten 30 Sekunden wird angezeigt

3.3.9 Leistungsmessung links rechts / LR Pwr

Wenn Sie ein Leistungsmesssystem benutzen, das die mit dem linken und rechten Bein erzeugte Leistung S getrennt messen kann, stellen Sie die LR Pwr auf AN.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

Wenn der Leistungssensor die rechts und links erbrachte Leistung getrennt misst, so kann diese durch Aktivierung der entsprechenden Funktion im unteren Display angezeigt werden. Gezeigt wird die Links bzw. Rechts erbrachte Leistung in % der Gesamtleistung.

Pow. Avg. – um die üblicherweise recht stark schwankende Leistung zu glätten, kann eine Mittelung über 1, 3, 10 oder 30 Sekunden eingestellt werden. Mit dieser wird immer der arithmetische Mittelwert der letzten 1, 3, 10 bzw. 30 Sekunden angezeigt.

3.4 Uhrzeit & Datum

3.4.1 Uhrzeit

Drücken Sie die rechte oder linke Taste bis die Anzeige SET UHR angezeigt wird. Bestätigen Sie mit der mittleren Taste, nun erscheint die Uhrzeiteinstellung. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.4.2 Zeiteinstellungen / Zeit

In der Anzeige erscheint Zeit 24. Stellen Sie hier ein, ob Sie eine 24h oder eine AM/PM-Anzeige haben möchten. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.5 Höhenmeter

3.5.1 Höhenmeter / Höhe

Drücken Sie die rechte oder linke Taste bis die Anzeige SET HOEHE angezeigt wird. Bestätigen Sie mit der mittleren Taste. Nun erscheint die Höheneinstellung. Stellen Sie die Höhe Ihres aktuellen Standortes ein.

Wenn Sie nicht wissen auf welcher Höhe Sie sich befinden, können Sie im Internet nach Ihrem Standort suchen. Auch Topografische Karten bieten Informationen über die Höhe Ihres Standortes.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.5.2 Heim-Höhe / Heim

Wenn Sie eine Heim-Höhe hinterlegen möchten, stellen Sie Heim auf AN. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

Die Heim-Höhe ist die voreingestellte Höhe Ihres Wohnortes oder des Standortes Ihres Rades. Wenn Sie eine Aufzeichnung starten, stellt sich der Computer auf diesen Wert ein. Wenn Sie von einem anderen Standort starten, stellen Sie die Heim-Höhe auf AUS.

Jetzt erscheint im unteren Display die Anzeige Heim-Höhe. Hier können Sie die Heim-Höhe einstellen. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.5.3 Einheit / Einh.

Nun erscheint die Anzeige Einh. m. Stellen Sie hier ein, ob Sie die Höhenangaben in Meter oder Fuß angezeigt haben möchten. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.5.4 Einheit / Einh.

Im Display wird jetzt Einh. °C angezeigt. Stellen Sie hier ein, ob Sie die Temperatur in Grad Celsius oder Grad Fahrenheit angezeigt haben möchten. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6 Herzfrequenz

Für weitere Einstellungen ist es notwendig, dass der Herzfrequenz-Gurt mit dem Gerät verbunden ist. Wie Sie den Brustgurt mit dem Gerät verbinden erfahren Sie in Kap.3.7.1.

3.6.1 Herzfrequenz / HF

Drücken Sie die rechte oder linke Taste bis die Anzeige SET HF im Display angezeigt wird. Drücken Sie die mittlere Taste zum Bestätigen.

Wenn Sie die Herzfrequenzfunktion nutzen möchten, benötigen Sie einen ANT+ fähigen Brustgurt. Im Display wird HF AUS angezeigt. Wenn Sie die Herzfrequenz nutzen möchten, drücken Sie die mittlere oder rechte Taste. Weiter mit linker Taste.

3.6.2 Fitnesslevel / Fitness

Level	Einschätzung
1	Untrainiert
2	Mäßig trainiert
3	Gut trainiert
4	Top Form

Sie können hier Ihren derzeitigen Fitnesslevel einstellen. (Notwendig für die Berechnung der persönlichen Herzfrequenzgrenzen durch CICLOInZone®)

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6.3 Geschlecht / Geschl

Hier kann das Geschlecht eingestellt werden (notwendig für die Berechnung der persönlichen Herzfrequenzgrenzen durch CICLO InZone®).

M = Männlich/Male

F = Weiblich/Female

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6.4 Gewicht!

Hier kann das aktuelle Gewicht des Benutzers eingestellt werden (notwendig für die Berechnung der persönlichen Herzfrequenzgrenzen durch CICLOInZone®).

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6.5 Geburtsjahr / Geb. Jahr

Hier kann das Geburtsjahr des Benutzers eingestellt werden (notwendig für die Berechnung der persönlichen Herzfrequenzgrenzen durch CICLO InZone ^® ).

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6.6 CICLOInZone® / InZone

Hier kann durch kurzes gleichzeitiges Drücken der rechten und linken Taste die CICLOInZone® -Berechnung gestartet werden. (Mehr Informationen zur CICLOInZone® finden Sie unter Kap. 4.6).

Um die CICLO/InZone ^® zu übergehen, kurz die Linke Taste drücken.

Damit die persönliche CICLO InZone® richtig ermittelt werden kann, muss der CM 9.3 A (+) bereits mit der Herzfrequenz verbunden sein und die persönlichen Werte wie Fitnesslevel, Geschlecht, Gewicht und Geburtsjahr eingegeben werden.

Zur Berechnung der CICLO/InZone ^® nehmen Sie eine Ruheposition ein (am besten ruhig auf einem bequemen Sitz Platz nehmen), dann die CICLO/InZone ^® -Berechnung starten (durch gleichzeitiges drücken der rechten und linken Taste).

Der CM 9.3 A (+) beginnt jetzt einen Countdown von 5 Minuten. In dieser Zeit weiterhin entspannt und ruhig sitzen bleiben. Das Gerät misst nun die niedrigste Herzfrequenz, die in dieser Zeit erreicht wird (Ruheherzfrequenz), und verwendet diese für die weiteren Berechnungen. Der Countdown wird im oberen Display und die Herzfrequenz im unteren angezeigt. Sobald der Countdown zu Ende ist, wechselt der CM 9.3 A (+) auf den nächsten Menüpunkt und übernimmt die errechneten Werte.

3.6.7 Untere Herzfrequenz Grenze / Untere HF

Bitte beachten Sie, wenn Sie die CICLOInZone® verwenden, dass keine Veränderungen an diesem Wert notwendig sind.

Hier können Sie die Herzfrequenz-Untergrenze verändern. Bei Unterschreitung dieser Grenze gibt der CM 9.3 A (+) ein optisches Signal.

Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6.8 Obere Herzfrequenz-Grenze / Obere HF

Bitte beachten Sie, wenn Sie die CICLOInZone® verwenden, dass keine Veränderungen an diesem Wert notwendig sind.

Hier können Sie die Herzfrequenz-Obergrenze verändern. Bei Überschreitung dieser Grenze gibt der CM 9.3 A (+) ein optisches Signal. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.6.9 Maximale Herzfrequenz-Grenze / MAX HF

Bitte beachten Sie, wenn Sie die CICLOInZone® verwenden, dass keine Veränderungen an diesem Wert notwendig sind.

Hier können Sie die maximale Herzfrequenz-Grenze verändern. Bei Überschreitung dieser Grenze gibt der CM 9.3 A (+) ein optisches Signal. Einstellen mit mittlerer und rechter Taste, weiter mit linker Taste.

3.7 Sensoren

Sie können Sensoren mit dem CM 9.3 A (+) verbinden, hierfür sind Sensoren mit der ANT+ Technik notwendig. Um diese Sensoren nutzen zu können, müssen Sie diese mit dem Gerät initialisieren.

3.7.1 Einen Sensor mit dem Gerät verbinden.

Drücken Sie die rechte oder linke Taste bis im Display SENSOREN angezeigt wird. Bestätigen mit mittlerer Taste.

Sie können folgende Sensoren mit dem Gerät verbinden (siehe rechts).

Wählen Sie den Sensor aus, den Sie verbinden möchten und bestätigen Sie mit der mittleren Taste. Jetzt wird INISCAN im unteren Display angezeigt.

Geschwindigkeit

Trittfrequenz

Combo Sensor (Geschw./TFQ)

Herzfrequenz

Leistungsmessung

Für eine Initialisierung mit einem Geschwindigkeits / Trittfrequenz /

Combo-Sensor fahren Sie mit dem Magneten über den Sensor oder bewegen

das Laufrad mit der Kurbel, um ein Signal zu erzeugen. Drücken Sie jetzt die linke und rechte Taste gleichzeitig um die Sendersuche zu starten. Wenn die Initialisierung erfolgreich ist, wird im unteren Display „Verbunden“ angezeigt und neben dem Sender erscheint ein „Haken“. Wenn die Initialisierung fehlgeschlagen ist, steht „Fehler“ im Display.

3.7.2 Leistungsmessung Kalibrieren

Wenn Sie eine Leistungsmessung benutzen, bei der es notwendig ist eine Kalibrierung vorzunehmen, gehen Sie im Sensorenmenü zu Power und drücken Sie die mittlere Taste. Im Display wird nun INISCAN angezeigt. Drücken Sie jetzt die rechte Taste. Im Display wird Kalibrier? angezeigt. Wenn Sie nun die mittlere Taste betätigen, startet der Kalibrierungsvorgang.

3.8 PC-Verbindung / PC-Verb

Um den CM 9.3 A (+) auswerten zu können benötigen Sie das Programm „Ciclosport Agent“, welches Sie sich von unserer Webseite „www.CicloSport.com/cm93a“ herunterladen können. Laden Sie sich die Datei herunter und starten Sie den Installationsvorgang. Während der Installation werden die einzelnen Schritte beschrieben.

Sobald Sie die Software installiert haben, stecken Sie den USB-Dongle an einem freien USB Port an Ihrem PC oder Mac. Nehmen Sie den CM 9.3 A (+) und drücken Sie die mittlere Taste bis das Menü angezeigt wird. Drücken Sie die rechte oder linke Taste bis zum Menüpunkt PC-VERB, drücken Sie jetzt die mittlere Taste. Im Display erscheint Verbinden. Um den Übertragungsvorgang zu starten, drücken Sie die rechte und linke Taste gleichzeitig. Der CM 9.3 A (+) sucht jetzt nach dem USB-Dongle, wenn der Vorgang erfolgreich war wird im Display Verbunden angezeigt.

Weitere Schritte können Sie der Betriebsanleitung der Software entnehmen.

3.9 Sonstiges / SET MISC

3.9.1 Stromsparmodus / Stromspar

Wenn Sie den Computer in den Stromsparmodus stellen möchten, drücken Sie die linke oder rechte Taste bis im unteren Display SET MISC angezeigt wird, bestätigen mit der mittleren Taste.

Drücken Sie kurz die linke und rechte Taste um den Stromsparmodus zu aktivieren.

Der CM 9.3A (+) versetzt sich nach ca. 6 Minuten in den Stromspar Modus, wenn keine Taste gedrückt wird.

Es empfiehlt sich den Computer bei längerer Nichtbenutzung in den Stromspar-Modus zu versetzen, um die Lebensdauer der Batterie zu erhöhen.

3.9.2 Reset / Löschen

Wenn Sie die Tageswerte löschen möchten, drücken Sie alle drei Tasten gleichzeitige bis im Display löschen angezeigt wird.

3.9.3 Aufnahme Intervall

Sie können das Aufnahme Intervall mit der rechten Taste auf folgende Werte einstellen:

Intervall Max. Aufzeichnungszeit
1 Sekunde	2 Stunden
5 Sekunden	10 Stunden
10 Sekunden	20 Stunden
30 Sekunden	60 Stunden
60 Sekunden	120 Stunden

Sollte der Speicher des CM 9.3A voll sein erhalten Sie die Meldung „MEM F“

630 m 38.2 km/h 239.13km CM 9.3A ① ② ③

4.1 Tastenfunktionen

Normaler Rad Modus

1 Links = Untere Display Steuerung für Hauptfunktionen
② Mitte = Untere Display Steuerung für Unterfunktionen
③ Rechts = Obere Display Steuerung
Mittlere Taste lange drücken = Menü

Linke und rechte Taste kurz drücken = Rad 1 zu Rad 2 zu No Bike Modus

Linke und rechte Taste lange drücken = Löschen der Tageswerte und Start der Aufzeichnung

4.2 Rad Modi

Der CM 9.3 A (+) besitzt insgesamt vier Modi, folgende werden hier erläutert.

Modus Tasten Funktion
RAD 1 linke und rechte Taste kurz gleichzeitig drücken bis im mittleren Display eine 1 steht		Sensoren / Einstellungen die für Rad 1 eingestellt wurden sind jetzt aktiviert.
RAD 2 linke und rechte Taste kurz gleichzeitig drücken bis im mittleren Display eine 2 steht		Sensoren / Einstellungen die für Rad 2 eingestellt wurden sind jetzt aktiviert.
No Bike linke und rechte Taste kurz gleichzeitig drücken bis im mittleren Display die Anzeige erloschen ist		In diesem Modus werden keine Rad-Sensoren gesucht, nur Uhrzeit, Höhenfunktionen sowie Herzfrequenz sind aktiv.
Menü	Mittlere Taste für 5 Sekunden drücken	Schalten Sie zuvor in den gewünschten Rad-Modus, um Einstellungen für das jeweilige Rad vorzunehmen

4.3 Beleuchtung

Die Hintergrundbeleuchtung wird, durch 4 Sekunden langes drücken der linken Taste, für 5 Sekunden aktiviert. Um den Lichtmanager zu aktivieren, muss die linke Taste für 10 Sekunden gedrückt werden. Das Display zeigt kurz die Anzeige LIGHT MGR ON. Um den Lichtmanager zu deaktivieren, erneut die linke Taste 10 Sekunden lang drücken, im Display wird nun LIGHT MGR OFF angezeigt. Ist der Lichtmanager aktiv, wird bei jedem Tastendruck automatisch die Hintergrundbeleuchtung für 5 Sekunden aktiviert.

Wenn der Licht Manager aktiviert wurde, bleibt diese Einstellung aktiv, bis sie vom Nutzer wieder deaktiviert wird!
Der Licht Manager beeinträchtigt die Batterielebensdauer beträchtlich.

4.4 Aufzeichnen

Wenn Sie eine Aufzeichnung starten möchten, drücken Sie die rechte und linke Taste gleichzeitig für fünf Sekunden.

Im Display blinkt während der Aufzeichnung folgendes Symbol

Um die Aufzeichnung zu stoppen, drücken Sie die rechte und linke Taste gleichzeitig für fünf Sekunden.

Bitte beachten Sie, dass der Speicher des CM 9.3 A (+) ältere Aufzeichnungen überschreibt wenn der Speicher voll ist. Laden Sie regelmäßig Ihre Aufzeichnung auf Ihren PC um den Speicher zu leeren.

4.5 Initialisieren

Da der CM 9.3 A (+) die digitale Funkübertragung (ANT+) nutzt, ist es notwendig, jeden Sender im Gerät zu initialisieren. Wenn Sie einen Sender im Radcomputer initialisieren, bleibt dieser solange mit dem Computer verknüpft, bis Sie einen Batteriewechsel (Computer oder Sender) vornehmen. Der Radcomputer unterstützt ausschließlich ANT+ fähige Sender. Unter 3.7 Sensoren erfahren Sie, wie Sie Sender mit dem Gerät verbinden.

Wenn Sie zwei Fahrräder nutzen, können Sie für jedes Rad eigene Sender verbinden.

Es kann nur ein Herzfrequenz-Gurt initialisiert werden.

4.6 CICLO InZone®

CICLO InZone® ist ein ganz persönlicher Fitness-Service in Form einer Trainingssteuerung. Anhand von persönlichen Daten und dem Ruhepuls wird mit der CICLO InZone® der optimale Trainingsbereich berechnet. Ob Laufen, Nordic Walking, Bike, Indoor-Cycling und vieles mehr. CICLO InZone® steuert das individuelle Cardiotraining.

Was kann die CICLO/InZone®?

Sie berechnet den optimalen Trainingsbereich für Kraft, Ausdauer und Fettabbau.

Dieser ist individuell und bildet eine Trainingsempfehlung, die immer zwischen 70 und 85% der Maximalherzfrequenz angesetzt ist (+/- 5 % Abweichung unter Berücksichtigung der aktuellen Ruheherzfrequenz und des Fitnesslevels).

4.7 Batteriewechsel

Wenn die Batterie im Gerät schwach wird erscheint im linken Teil des mittleren Displays ein Batterie Symbol. Sobald dieses Symbol erscheint empfiehlt sich ein Batteriewechsel in nächster Zeit.

Schalten Sie den CM 9.3 A (+) in den Stromsparmodus. Öffnen Sie den Batteriedeckel mit einer Münze und wechseln Sie die Batterie „TYP CR2032“ aus. Bevor Sie den Batteriedeckel wieder verschließen, achten Sie unbedingt auf den korrekten Sitz des O-Rings. Andernfalls ist es möglich, dass Ihr Gerät nicht mehr gegen Spritzwasser geschützt ist.

4.8 Service Intervall

Sofern von Ihrem Fahrradhändler eingestellt, zeigt der Computer bei einem bestimmen Kilometerstand Service im unteren Display an. Das zeigt Ihnen, dass Ihr Fahrrad zur Überprüfung sollte. Sie können diese Meldung mit der mittleren Taste wegdrücken.

5.1 Service

Haben Sie Fragen oder ein Problem mit dem CM 9.3 A (+)?

Sie können uns von Montag bis Freitag von 9:00 bis 17:00 und Freitag von 9:00 bis 15:00 telefonisch unter 089 - 89 52 70 61 erreichen.

Sie können uns auch eine E-Mail an [e-mail] senden.

5.2 Gerät einsenden

Wenn Sie Ihr Gerät zur Reparatur einsenden möchten, füllen Sie bitte den Garantieschein am Ende der Bedienungsanleitung aus. Senden Sie bitte immer das komplette Produkt ein.

Reparatur: Wird das Gerät zur Reparatur eingesandt oder wird ein Garantieanspruch nicht anerkannt, erfolgt eine Reparatur bis Euro 30.- ohne Rücksprache.

Legen Sie bitte folgendes dem Paket bei:

- Kopie der Rechnung

- Garantieschein

- Produkt

Rücksendung unbedingt freimachen. Unfreie Sendungen können von uns leider nicht angenommen werden. Unsere Service-Adresse:

Fa. Ciclosport

Service

Einsteinstraße 39a

82152 Martinsried/Planegg

Germany

5.3 Störungsbeseitigung

5.3.1 Fehlerhafte Anzeige

Prüfen Sie die Batterie auf folgende Punkte:

- Spannung >3,0V

- Hochwertige Batterie

- Sitzt die Batterie richtig

5.3.2 Keine Geschwindigkeit / Cadence/HF

- Sender nicht korrekt initialisiert. Unter 3.7 Sensoren erfahren Sie, wie Sie den Sender mit dem Gerät verbinden.

- Prüfen Sie ob der Sender richtig montiert wurde, siehe 3.1 (Geschw. / Trittf.)

- Prüfen Sie ob der Abstand zwischen Sender-Magnet maximal 3mm beträgt.(Geschw. / Trittf.)

5.3.3 Geschwindigkeit wird nicht korrekt angezeigt

- Eingestellten Radumfang prüfen

- Maßeinheit prüfen

5.3.4 Höhe zeigt falsche Werte

- Luftdruck hat sich verändert, hier müssen Sie die Höhe manuell nachstellen.

- Heim-Höhe falsch eingestellt

5.3.5 Herzfrequenz wird nicht richtig angezeigt bzw. keine Anzeige

- Prüfen Sie ob die HF-Funktion im Menü aktiviert ist

- Die Batterie im Brustgurt überprüfen, ggf. wechseln

- Kontakte am Brustgurt anfeuchten

5.3.6 Die Höhe verändert sich obwohl ich am gleichen Ort bin?

Die Höhemessung des CM 9.3 A (+) ist barometrisch, das bedeutet, dass die Höhe über den Luftdruck gemessen wird. Wenn Sich nun der Luftdruck wetterbedingt verändert, ändert sich auch die Höhe im Computer. Am einfachsten ist es, wenn Sie die Heim-Höhe nutzen, hier wird vor jeder Aufzeichnung die Höhe auf einen voreingestellten Wert zurückgesetzt.

5.4 Garantie

Wir gewähren dem Erstkäufer dieses Produktes eine Garantie von 2 Jahren ab Kaufdatum nach den unten stehenden Bedingungen.

Innerhalb dieser Garantiezeit beheben wir unentgeltlich Mängel am Gerät, die nachweislich auf einem Material- und /oder Herstellungsfehler beruhen.

Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung / Handhabung, kommerziellen Gebrauch oder Unfall / Sturz verursacht sind.

Ebenfalls von der Garantie ausgenommen sind Verschleißteile und gebrochene Gehäuse des Gerätes und der Sender.

Die Garantieleistung erfolgt, nach unserer Wahl, durch Reparatur oder Austausch mangelhafter Teile. Die Garantie deckt keine direkten oder indirekten Schäden oder Folgeschäden, die mit dem Produkt in Zusammenhang stehen.

Im Garantiefall wenden Sie sich bitte an Ihren Händler oder Ihren lokalen Distributor oder schicken Sie den Computer mit dem Kaufbeleg und allen Zubehörteilen ausreichend frankiert direkt an uns.

Fa. Ciclosport

Service

Einsteinstraße 39a

82152 Martinsried/Planegg

Germany

E-Mail: [e-mail]

Bitte lesen Sie vor Einsendung des Gerätes nochmals sorgfältig die Bedienungsanleitung durch und überprüfen Sie die Batterie. Bei berechtigen Garantieansprüchen wird das reparierte Gerät oder ein Austauschgerät kostenlos zurückgesandt.

Reparatur:

Wir das Gerät zur Reparatur eingesandt oder wird ein Garantieanspruch nicht anerkannt, erfolgt eine Reparatur bis Euro 30.- ohne Rücksprache.

5.5 Technische Daten

CM 9.3A (+) (Empfänger)

Spritzwasserfest

Umgebungstemperatur: -10 °C bis +50 °C

Batterie: CR 2032 Lithium

Geschwindigkeits-Sender / optionaler Trittfrequenz-Sender

Reichweite: bis 2 m

Umgebungstemperatur: -10 °C bis +50 °C

Sendefrequenz: 2,4 GHz

Batterie: CR2032 Lithium

Optionaler Sendegurt (Herzfrequenzsender)

Reichweite: bis 5m

Umgebungstemperatur: 0 °C bis +50 °C

Batterie: CR2032 Lithium

Sendefrequenz: 2,4 GHz

5.5 Garantieschein

Absender:

Name:

Vorname:

Straße / Nr.:

PLZ / Ort:

E-Mail:

Produkttyp:

Mit eingesendetes Zubehör:

Fehlerbeschreibung / Grund der Einsendung:

Nach Ablauf der Garantie sollen Reparaturen bis ____ Euro durchgeführt werden.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen oder elektronischen Geräten abgegeben

werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Irrtum und technische Änderungen vorbehalten.
