| Produkttyp | Mikrowelle mit Grill und Heißluft |
| Marke | CASO |
| Modell | MCDG 25 Pro |
| Fassungsvermögen | 25 Liter |
| Mikrowellenleistung | 900 W |
| Grillleistung | 1000 W |
| Heißluftleistung | 1350 W |
| Abmessungen (B x T x H) | 482 x 386 x 281 mm |
| Innenabmessungen | 320 x 310 x 210 mm |
| Gewicht | 14,5 kg |
| Stromversorgung | 230 V, 50 Hz, 10 A |
| Funktionen | Mikrowelle, Grill, Heißluft, Kombination, Auftauen, Automatik-Kochen |
| Steuerungstyp | Digital mit Touchpanel |
| Innenbeleuchtung | Ja |
| Drehteller | Ja, 270 mm Durchmesser |
| Kindersicherung | Ja |
| Reinigung | Innenraum mit feuchtem Tuch abwischen; keine Scheuermittel verwenden |
| Ersatzteilverfügbarkeit | Kontaktieren Sie den CASO-Kundendienst für Originalteile |
| Reparierbarkeitsindex | Gut (Standardkomponenten, modulares Design) |
| Mitgeliefertes Zubehör | Glasdrehteller, Rollring, Bedienungsanleitung |
Häufig gestellte Fragen - MCDG 25 Pro CASO
Benutzerfragen zu MCDG 25 Pro CASO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Mikrowellen kostenlos im PDF-Format! Finden Sie Ihr Handbuch MCDG 25 Pro - CASO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MCDG 25 Pro von der Marke CASO.

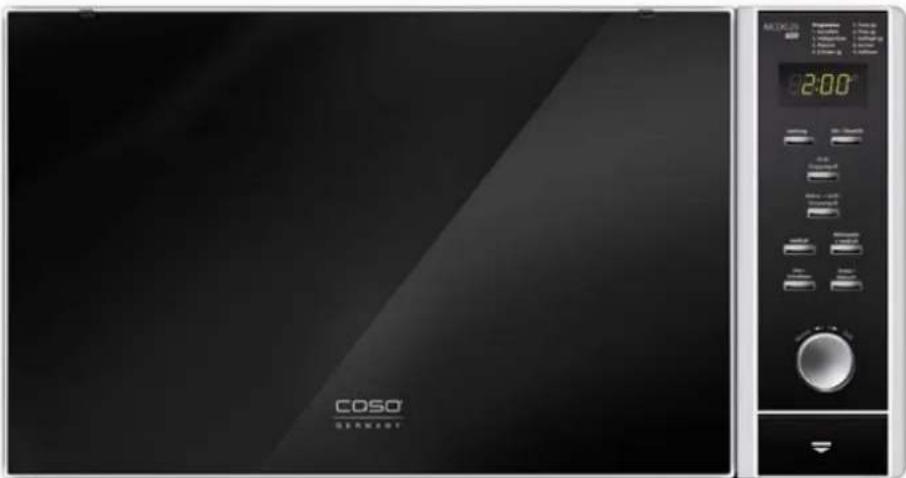

BEDIENUNGSANLEITUNG MCDG 25 Pro CASO
Mikrowelle, (Doppel)-Grill und Heißluftofen
MCDG 25 Pro
© 2012 Braukmann GmbH
1 Bedienungsanleitung......8
1.1 Allgemeines....8
1.2 Informationen zu dieser Anleitung ....8
1.3 Warnhinweise....9
1.4 Haftungsbeschränkung 10
1.5 Urheberschutz....10
2 Sicherheit....11
2.1 Bestimmungsgemäße Verwendung .....11
2.2 Allgemeine Sicherheitshinweise....12
2.3 Gefahrenquellen....13
2.3.1 Gefahr durch Mikrowellen....13
2.3.2 Verbrennungsgefahr....13
2.3.3 Brandgefahr....14
2.3.4 Explosionsgefahr....15
2.3.5 Gefahr durch elektrischen Strom....16
3 Inbetriebnahme....17
3.1 Sicherheitshinweise....17
3.2 Lieferumfang und Transportinspektion ...... 17
3.3 Auspacken....18
3.4 Entsorgung der Verpackung 18
3.5 Aufstellung 19
3.5.1 Anforderungen an den Aufstellort....19
3.5.2 Vermeidung von Funkstörungen 20
3.6 Montage des Zubehörs....20
3.6.1 Glasdrehteller 20
3.7 Elektrischer Anschluss......21
4 Aufbau und Funktion 22

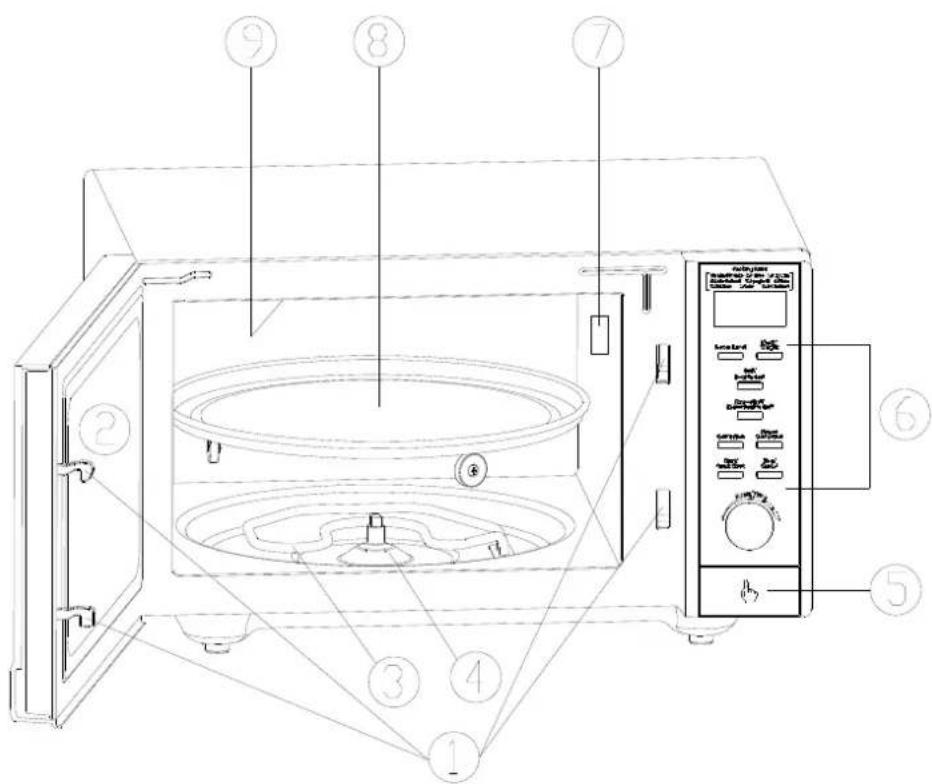

4.1 Gesamtübersicht....22
- Verankerungen....22
- Ofenfenster 22
- unterer Grillstab....22
- Dreheinrichtung......22
- Türöffner....22
- Bedienfeld 22
- Ofenabzugsöffnung 22
- Glasdrehteller....22
- Oberer Grillstab....22
4.2 Bedienelemente und Anzeige 23
4.3 Signaltöne....23
4.4 Sicherheitseinrichtungen 24
4.4.1 Warnhinweise am Gerät....24
4.4.2 Türverriegelung 24
4.4.3 Kindersicherung 25
4.4.4 Überhitzungsschutz 25
4.5 Typenschild 25
5 Bedienung und Betrieb......26
5.1 Grundlagen des Mikrowellengarens......26
5.2 Betriebsarten....27
5.3 Hinweise zum Mikrowellenkochgeschirr......28
5.4 Tür Öffnen/Schließen 29
5.5 Einschalten nach Programmwahl....29
5.6 Schnellstart....29
5.7 Ausschalten....30
5.8 Einstellen der Uhr 30
5.9 Betriebsart "Mikrowelle"......31
5.10 Betriebsart "(Doppel-)Grill" 32
5.10.1 Tabelle mit Zeiten für das Grillen frischer Lebensmittel......32
5.11 Betriebsart "Mikrowelle und Grill"......34
5.11.1 Tabelle mit Zeiten für das Erwärmen fertiger Gerichte .....35
5.11.2 Tabelle mit Mikrowellen-Garzeiten frischer Lebensmittel ....36
5.11.1 Tabelle mit Mikrowellen-Garzeiten tiefgekühlter Lebensmittel37
5.12 Betriebsart "Heißluft" 39
5.12.1 Betriebsart "Vorwärmen und Heißluftgaren"......40
5.13 Betriebsrat „Mikrowelle und Heißluft“......41
5.14 Betriebsart "Kochprogramm" 42
6 Reinigung und Pflege 43
6.1 Sicherheitshinweise....43
6.2 Reinigung....44
7 Störungsbehebung 46
7.1 Sicherheitshinweise....46
7.2 Störungsanzeigen 46
7.3 Störungsursachen und -behebung......47
8 Entsorgung des Altgerätes 48
9 Garantie....48
10 Technische Daten 49
11 Operating Manual....51
11.1 General....51
1 Bedienungsanleitung
1.1 Allgemeines
Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.
Ihre Mikrowelle dient Ihnen viele Jahre lang, wenn Sie sie sachgerecht behandeln und pflegen.
Wir wünschen Ihnen viel Freude beim Gebrauch.
1.2 Informationen zu dieser Anleitung
Diese Bedienungsanleitung ist Bestandteil der Mikrowelle (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.
Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der:
- Inbetriebnahme,
- Bedienung,
• Störungsbehebung und/oder - Reinigung
des Gerätes beauftragt ist.
Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.
1.3 Warnhinweise
In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:
⚠GEFAHR
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.
▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.
⚠️WARNUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.
▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.
▲VORSICHT
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.
▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.
HINWEIS
Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.
1.4 Haftungsbeschränkung
Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.
Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.
Der Hersteller übernimmt keine Haftung für Schäden aufgrund:
• Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäßer Verwendung
• Unsachgemäßer Reparaturen
• Technischer Veränderungen
- Verwendung nicht zugelassener Ersatzteile
Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.
1.5 Urheberschutz
Diese Dokumentation ist urheberrechtlich geschützt.
Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor.
Inhaltliche und technische Änderungen vorbehalten.
2 Sicherheit
In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.
Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen und Sachschäden führen.
2.1 Bestimmungsgemäße Verwendung
Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum
- Auftauen
- Erhitzen
- Garen
- Grillen
- Einkochen
- Backen
von Lebensmitteln und Getränken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-gemäß.
⚠️WARNUNG
Gefahr durch nicht bestimmungsgemäße Verwendung!
Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.
Das Gerät ausschließlich bestimmungsgemäß verwenden.
▶ Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
Das Risiko trägt allein der Betreiber.
2.2 Allgemeine Sicherheitshinweise
HINWEIS
Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:
▶ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
▶ Bei Beschädigung der Anschlussleitung muss eine neue Anschlussleitung durch eine autorisierte Fachkraft installiert werden.
▶ Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
▶ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
▶ Betreiben Sie den Ofen nicht, wenn er leer ist. Das Gerät kann beschädigt werden.
Das Gerät ist nicht zum Trocknen, Erwärmen oder Erhitzen von lebenden Tieren vorgesehen.
▶ Speisenthermometer sind nicht für den Mikrowellenbetrieb geeignet.
▶ Verwenden Sie den Garraum nicht zu Aufbewahrungs-zwecken. Lassen Sie keine Papierprodukte, Kochutensilien oder Lebensmittel im Garraum, wenn der Ofen nicht verwendet wird.
▶ Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
▶ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
▶ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
2.3 Gefahrenquellen
2.3.1 Gefahr durch Mikrowellen
⚠️WARNUNG
Die Einwirkung von Mikrowellen auf den menschlichen Körper kann zu Verletzungen führen.
Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht den Mikrowellen auszusetzen:
▶ Niemals das Gerät mit geöffneter Tür betreiben. Durch einen fehlerhaften oder manipulierten Sicherheitsschalter besteht die Gefahr sich direkt den Mikrowellen auszusetzen.
Platzieren Sie keine Gegenstände zwischen Ofenfront und Ofentür und vermeiden Sie die Ablagerung von Schmutz oder Reinigungsmittelrückständen an den Dichtflächen des Gerätes.
▶ Benutzen Sie das Gerät nicht, wenn:
– die Gerätetür verbogen ist
– die Türscharniere lose sind
- sichtbare Löcher oder Risse am Gehäuse, an der Tür oder an den Garraumwänden vorhanden sind.
▶ Entfernen Sie keine Abdeckungen am Gerät.
2.3.2 Verbrennungsgefahr
▲WARNUNG
Das in diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr sowie die Oberfläche des Gerätes können sehr heiß werden.
Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:
▶ Beim Grillen mit und ohne Mikrowellenbetrieb werden der Garraum, der Grillheizkörper und die Gerätetür heiß!
Ziehen Sie Topfhandschuhe an beim Einschieben oder Herausnehmen von Bräunungs- und Überbackungsgut sowie beim Hantieren im Garraum, wenn der Grill eingeschaltet ist bzw. kurz vorher eingeschaltet war.
▶ Verwenden Sie den Ofen nicht zum Frittieren. Heißes Öl kann Ofenteile und Kochgeschirr beschädigen und Verbrennungen verursachen.
▲WARNUNG
▶ Beachten Sie, dass im Gerät im Mikrowellenbetrieb hauptsächlich die Speisen und Flüssigkeiten in einem Behältnis erhitzt werden und nicht das Behältnis selbst. Obwohl der Deckel eines Behältnisses nicht heiß ist, wenn Sie es aus dem Gerät nehmen, entsteht beim Abnehmen des Deckels die gleiche Menge an Dampf und Spritzern wie beim konventionellen Garvorgang.
Prüfen Sie immer die Temperatur des Garguts, besonders, wenn Sie Lebensmittel oder Flüssigkeiten für Babys erhitzen. Es ist empfehlenswert niemals Lebensmittel oder Flüssigkeiten zu sich zu nehmen, die direkt aus dem Gerät kommen. Warten Sie einige Minuten ab und rühren Sie die Lebensmittel oder die Flüssigkeit um, bis sich die Hitze gleichmäßig verteilt hat.
Bei bestimmten Lebensmitteln besteht Verbrennungsgefahr durch Siedeverzug. Warten Sie bei Lebensmitteln die aus einer Mischung von Fett und Wasser bestehen, z. B. Brühe, etwa 30 bis 60 Sekunden ab, bevor Sie die Lebensmittel aus dem Gerät nehmen. Die Mischung kann sich so absetzen. Sie verhindern so ein plötzliches Sieden, wenn ein Löffel in das Lebensmittel oder die Flüssigkeit gestellt wird oder ein Brühwürfel hinzugefügt wird.
Um Siedeverzug zu verhindern können Sie auch einen Löffel aus Metall vor dem Garen in das Gefäß stellen. Achten Sie dabei darauf, dass der Löffel an keiner Stelle die Wände des Gerätes oder den Grill berührt, da dies zu Schäden am Gerät führen kann.
2.3.3 Brandgefahr
▲WARNUNG
Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr durch Entzündung des Inhaltes.
Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:
▶ Beachten Sie, dass die Zeiten beim Garen, Erhitzen, Auftauen mit dem Gerät oft erheblich kürzer sind als auf der Kochstelle oder im Backofen.
Zu lange Einschaltzeiten führen zum Austrocknen und eventuell zur Selbstentzündung des Lebensmittels. Es besteht Brandgefahr!
Brandgefahr besteht auch bei zu langem Trocknen von Brot, Brötchen, Blumen, Kräutern.
⚠️WARNUNG
▶ Mit Körnern, Kirschkernen oder Gel gefüllte Kissen und ähnliche Dinge nicht im Gerät erwärmen.
Diese Dinge können sich entzünden, auch wenn sie nach der Erwärmung aus dem Gerät genommen werden.
▶ Erhitzen Sie keinen Alkohol im unverdünnten Zustand.
▶ Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Sie Lebensmittel in Einwegbehältern aus Kunststoff, Papier oder anderen brennbaren Werkstoffen erhitzen oder garen.
Einweg-Behälter aus Kunststoff müssen die unter "Hinweise zum Mikrowellenkochgeschirr" aufgeführten Eigenschaften aufweisen.
▶ Schalten Sie das Gerät aus bzw. ziehen Sie den Stromstecker ab und halten Sie die Tür geschlossen, wenn Sie Rauch feststellen, um die Flammen zu ersticken.
▶ Verwenden Sie das Gerät niemals zum Aufbewahren oder Trocknen von entflammbaren Materialien.
2.3.4 Explosionsgefahr
⚠️WARNUNG
Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck.
Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden:
▶ Erwärmen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern oder Flaschen.
▶ Entfernen Sie bei Babyflaschen Verschlusskappen und Sauger.
▶ Verwenden Sie zum Garen kein Geschirr mit hohlen Griffelementen und Deckelknöpfen, in deren Hohlräume Feuchtigkeit gelangen kann, wenn diese Hohlräume nicht ausreichend entlüftet sind.
▶ Eier in der Schale und ganze hart gekochte Eier nicht im Gerät erhitzen, da sie auch nach dem Ende der Mikrowellenbehandlung noch explodieren können.
▶ Entfernen Sie verdrillte Drahtverschlüsse von Papier- oder Kunststoffbeuteln damit sich kein Überdruck aufbauen kann.
2.3.5 Gefahr durch elektrischen Strom
⚠GEFAHR
Lebensgefahr durch elektrischen Strom!
Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!
Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:
▶ Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
▶ Betreiben Sie dieses Gerät nicht, wenn sein Stromkabel oder -stecker beschädigt ist, wenn es nicht ordnungsgemäß arbeitet oder wenn es beschädigt oder fallengelassen wurde. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seiner Serviceagentur oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.
3 Inbetriebnahme
In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.
3.1 Sicherheitshinweise
▲WARNUNG
Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten!
Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:
▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
▶ Auf Grund des hohen Gewichtes des Gerätes den Transport sowie das Auspacken und Aufstellen mit zwei Personen durchführen.
3.2 Lieferumfang und Transportinspektion
Die Mikrowelle MCDG 25 wird standardmäßig mit folgenden Komponenten geliefert:
- Mikrowelle MCDG 25
- Drehteller
• Bedienungsanleitung
HINWEIS
▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.
3.3 Auspacken
Zum Auspacken des Gerätes gehen Sie wie folgt vor:
- Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.
- Öffnen Sie die Tür des Gerätes und entnehmen Sie die innere Schutzfolie der Tür.
- Entnehmen Sie das im Garraum befindliche Zubehör und Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie den roten Sicherheitsklebestreifen am Boden des Garraums.
- Entfernen Sie nicht die Folie über der Ofenabzugsöffnung!
- Entfernen Sie die blaue Schutzfolie am Gerät.
HINWEIS
▶ Entfernen Sie die blaue Schutzfolie erst kurz bevor das Gerät am Einsatzort aufgestellt wird, um Kratzer und Verschmutzungen zu vermeiden.
3.4 Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.
HINWEIS
▶ Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.
3.5 Aufstellung
3.5.1 Anforderungen an den Aufstellort
Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:
- Das Gerät muss auf einer festen, flachen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für den Ofen und das erwartungsgemäß schwerste im Ofen zubereitete Kochgut aufgestellt werden.
- Wählen Sie den Aufstellort so, dass Kinder nicht an heiße Oberflächen des Gerätes gelangen können.
- Das Gerät ist nicht für den Einbau in einer Wand oder einem Einbauschrank vorgesehen.
- Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
- Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie 20 cm Freiraum über dem Ofen, 10 cm an der Rückseite und 5 cm an beiden Seiten.
- Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
- Entfernen Sie die Stellfüße des Gerätes nicht.
- Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
- Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
3.5.2 Vermeidung von Funkstörungen
Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten.
Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:
- Reinigen Sie die Tür und die Dichtungsoberflächen des Gerätes.
- Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
- Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
- Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.
3.6 Montage des Zubehörs
HINWEIS
Der Betrieb des Gerätes ist mit Glasdrehteller, Backblech oder Grillrost möglich.
Das Backblech nur bei Grillbetrieb einsetzen.
3.6.1 Drehteller
Den Drehteller wie folgt montieren:
- Den Drehteller so einsetzen, dass die Nuten an der Unterseite des Glasdrehtellers in die Antriebswelle einrasten.
3.7 Elektrischer Anschluss
Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:
- Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.
Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
- Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
- Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von 1,5 mm ^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.
- Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Ofen oder über heiße oder scharfkantige Flächen verlegt wird.
- Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.
Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
4 Aufbau und Funktion
In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.
4.1 Gesamtübersicht
- Verankerungen
- Ofenfenster
- unterer Grillstab
- Dreheinrichtung
- Türöffner
- Bedienfeld
- Ofenabzugsöffnung
- Drehteller
- Oberer Grillstab
4.2 Bedienelemente und Anzeige
- Leistungsstufe: Zum Programmieren der Mikrowellenleistung drücken.
- Zeit/Gewicht: Zum Einstellen der Uhr oder des Gewichts des Kochguts drücken.
- Grill/Doppelgrill: Zum Einstellen des Grillprogramms drücken.
- Mikro +(Doppel-)Grill: Zum Einstellen Kombinationskochprogramme (Mikrowelle und Grill) drücken.
- Heißluft: Zum Programmieren der Heißlufttemperatur
- Mikro + Heißluft: Zur Auswahl einer Einstellung zum Kombinationsgaren drücken.
- Start/Schnellstart: Zum Starten des Garprogramms oder zum Einstellen des Schnellstart-Garprogramms drücken.
- Stopp/Abbruch: Zum vorübergehenden stoppen des Garprogramms oder zum Löschen aller vorherigen Einstellungen.
- Zeit/Menü (Drehregler) Zum Einstellen der Garzeit oder zur Auswahl des Kochprogramms drehen.
4.3 Signaltöne
Das Gerät sendet zur akustischen Rückmeldung folgende Signaltöne aus:
- Ein Signalton: Das Gerät hat die Eingabe akzeptiert
- Zwei Signaltöne: Das Gerät hat die Eingabe nicht akzeptiert. Die Eingabe prüfen und erneut versuchen.
• Vier Signaltöne: Das Ende der Garzeit ist erreicht.
4.4 Sicherheitseinrichtungen
4.4.1 Warnhinweise am Gerät
▲VORSICHT
Gefahr durch heiße Oberfläche!
An der hinteren oberen Gehäuseseite befindet sich ein Warnhinweis auf Gefahr durch heiße Oberflächen. Das Gerät kann an der Oberfläche sehr heiß werden.
▶ Die heiße Oberfläche des Gerätes nicht berühren. Verbrennungsgefahr!
▶ Stellen oder legen Sie keine Gegenstände auf das Gerät.
4.4.2 Türverriegelung
In der Türverriegelung des Gerätes ist ein Sicherheitsschalter eingebaut, der den Betrieb des Gerätes bei geöffneter Tür verhindert.
▲VORSICHT
Gefahr durch Mikrowellen!
Ist diese Sicherheitseinrichtung defekt oder wird diese Sicherheitseinrichtung umgangen, setzen Sie sich und andere direkt der Mikrowellenstrahlung aus.
Das Gerät nicht betreiben, wenn der Sicherheitsschalter defekt ist.
▶ Diese Sicherheitseinrichtung nicht außer Kraft setzen.
4.4.3 Kindersicherung
Die Kindersicherung verhindert den unbeaufsichtigten Gebrauch des Gerätes durch Kinder.
♦ Aktivieren der Kindersicherung:
Drücken Sie die Taste Stopp/Abbruch drei Sekunden lang, bis Sie einen Signalton hören und die Funktionsanzeige aufleuchtet. Im verriegelten Zustand sind alle Tasten deaktiviert.
◆ Deaktivieren der Kindersicherung:
Drücken Sie die Taste Stopp/Abbruch drei Sekunden lang, bis Sie einen Signalton hören und die Funktionsanzeige erlischt. Im entriegelten Zustand sind alle Tasten wieder aktiviert.
4.4.4 Überhitzungsschutz
Das Gerät ist mit einem Überhitzungsschutz ausgerüstet.
Wenn die Temperatur im Garraum 300 °C überschreitet, erscheint in der Anzeige E 01 und ein Summer ertönt.
Das Gerät schaltet aus Sicherheitsgründen das laufende Programm ab.
Drücken Sie die Taste Stopp/Abbruch um die Störung zu quittieren. Nach der Abkühlphase kann das Gerät wieder eingeschaltet werden.
4.5 Typenschild
Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.
5 Bedienung und Betrieb
In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.
▲WARNUNG
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können.
5.1 Grundlagen des Mikrowellengarens
- Die zur Garung/Erhitzung des Kochguts erforderliche Leistung und Zeit hängt unter anderem von der Ausgangstemperatur, der Menge, und der Art und Beschaffenheit der Speise ab. Verwenden Sie die kürzeste angegebene Garzeit und verlängern Sie den Garvorgang nach Bedarf.
- Ordnen Sie das Kochgut sorgfältig an. Platzieren Sie die dicksten Bereiche am äußeren Schüsselrand.
- Decken Sie das Kochgut während des Garens ab. Deckel beugen gegen Spritzer vor und tragen zum gleichmäßigen Garen/Erhitzen bei.
- Während der Erhitzung sollten Sie das Kochgut mehrfach wenden, umschichten oder umrühren, um eine gleichmäßige Temperaturverteilung zu erhalten.
- Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur (> 70 °C) und bei einer ausreichend langen Zeit (> 10 min) abgetötet.
- Lebensmittel mit fester Haut oder Schale, wie Tomaten, Würstchen, Pellkartoffeln, Auberginen, mehrmals anstechen bzw. einkerben, damit entstehender Dampf entweichen kann und die Lebensmittel nicht platzen.
- Eier ohne Schale dürfen Sie mit Mikrowellen nur dann garen, wenn die Haut des Eidotters vorher mehrmals angestochen wird. Das Eidotter kann sonst nach dem Garen mit Hochdruck herausspritzen.
- Schichten Sie Gerichte wie Fleischklöße nach der Hälfte der Garzeit von oben nach unten und von der Mitte zum äußeren Rand hin um.
5.2 Betriebsarten
Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Die nachfolgende Auflistung veranschaulicht die möglichen Betriebsarten des Gerätes:
Betriebsart „Mikrowelle“
Diese Betriebsart eignet sich zum normalen Erhitzen von Kochgut.
Betriebsart „(Doppel-)Grill“
Diese Betriebsart eignet sich zum Braten und Überbacken von Kochgut.
Betriebsart „Mikrowelle und Grill“
Diese Betriebsart eignet sich zum gleichzeitigen Mikrowellengaren und Grillen.
Kombination 1
Oberer Grill, zusammen mit Mikrowelle
Kombination 2
Unterer Grill, zusammen mit Mikrowelle
Kombination 3
Beide Grills (Doppelgrill), zusammen mit Mikrowelle
Betriebsart „Heißluft“
Bei dieser Betriebsart wird die heiße Luft im Garraum umgewälzt, um eine schnelle und gleichmäßige Erwärmung des Kochguts zu erreichen.
Betriebsart „Mikrowelle und Heißluft“
Diese Betriebsart eignet sich zum gleichzeitigen Mikrowellengaren und Heißluftbetrieb.
Betriebsart „Kochprogramm“
Bei dieser Betriebsart kann das Garprogramm aus 9 verschiedenen Menüs ausgewählt werden.
5.3 Hinweise zum Mikrowellenkochgeschirr
Das ideale Material für Mikrowellenkochgeschirr ist für Mikrowellen durchlässig und erlaubt der Energie, den Behälter zu durchdringen und das Kochgut aufzuwärmen.
Beachten Sie die folgenden Hinweise bei der Auswahl des richtigen Kochgeschirrs:
Mikrowellen können Metall nicht durchdringen. Utensilien aus Metall und Kochgeschirr mit Metallverzierung sollten deshalb nicht verwendet werden.
▶ Verwenden Sie beim Mikrowellengaren keine Produkte aus Recycling-Papier, da sie kleine Metallfragmente enthalten können, die in einer Funkenbildung und/oder Feuer resultieren könnten.
▶ Verwenden Sie rundes oder ovales statt quadratisches oder rechteckiges Kochgeschirr, da das Kochgut in Ecken zum Überhitzen neigt.
▶ Schmale Streifen Aluminiumfolie können verwendet werden, um empfindliche Bereiche gegen ein übermäßiges Erhitzen zu schützen. Verwenden Sie nicht zu viel Folie und halten Sie einen Abstand von ca. 2,5 cm zwischen Folie und den Garraumwänden ein.
▶ Verwenden Sie keine Aluminiumfolie bei der Nutzung von Mikrowelle oder Kombinationen mit Mikrowelle (siehe Tabelle).
Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:
| Kochgeschirr | Mikrowelle | Grill | Heißluft | Kombination* |
| Hitzefestes Glasgeschirr | √ | √ | √ | √ |
| Nicht hitzefestes Glasgeschirr | ✕ | ✕ | ✕ | ✕ |
| Hitzefestes Keramikgeschirr | √ | √ | √ | √ |
| Mikrowellenfeste Kunststoffbehälter | √ | ✕ | ✕ | ✕ |
| Küchenpapier | √ | ✕ | ✕ | ✕ |
| Metallblech | ✕ | √ | √ | ✕ |
| Metallgestell | ✕ | √ | √ | ✕ |
| Aluminiumfolie und -behälter | ✕ | √ | √ | ✕ |
* Mikrowelle+Grill und Mikrowelle+Heißluft
5.4 Tür Öffnen/Schließen
Tür Öffnen
Drücken Sie die Taste Tür öffnen, um die Tür des Gerätes zu Öffnen. Sollte das Gerät eingeschaltet sein, wird das aktuelle Garprogramm unterbrochen.
HINWEIS
▶ Lassen Sie die Tür einen Moment geöffnet bevor Sie in den Garraum greifen, um die angestaute Hitze entweichen zu lassen.
Tür Schließen
Schließen Sie die Tür bis die Türverriegelung hörbar einrastet. Sollte ein laufendes Garprogramm durch Öffnen der Tür unterbrochen worden sein, wird das aktuelle Garprogramm nach Drücken der Taste Start/Schnellstart fortgesetzt.
5.5 Einschalten nach Programmwahl
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
5.6 Schnellstart
Verwenden Sie diese Funktion, um den Ofen für das komfortable Garen bei 100 % Mikrowellenleistung zu programmieren.
Drücken Sie Start/Schnellstart in schneller Folge, um die Garzeit einzustellen. Die maximale Garzeit beträgt 10 Minuten.
Drücken Sie einmal Start/Schnellstart um die Garzeit von 30 sec. einzustellen, zweimal für 1 min.
Der Ofen startet nach zwei Sekunden automatisch.
Wenn das Ende der Garzeit erreicht ist, werden vier Signaltöne ausgegeben und in der Anzeige erscheint END.
5.7 Ausschalten
Um ein laufendes Garprogramm zu unterbrechen können Sie wie folgt vorgehen:
- Drücken Sie die Taste Stopp/Abbruch einmal. Das laufende Garprogramm wird angehalten.
- Öffnen Sie die Tür des Gerätes. Das laufende Garprogramm wird angehalten.
HINWEIS
Um das unterbrochene Garprogramm fortzusetzen, drücken Sie nach dem Schließen der Tür die Taste Start/Schnellstart.
- Um das unterbrochene Programm zu beenden, drücken Sie die Taste Stopp/Abbruch ein zweites Mal.
HINWEIS
▶ Beginn eines anderen Garvorganges müssen Sie die Anzeige löschen und das System zurückstellen, indem Sie die Taste Stopp/Abbruch drücken.
5.8 Einstellen der Uhr
Um die Uhr des Gerätes einzustellen, gehen Sie wie folgt vor:
◆ Einstellmodus aktivieren
Drücken Sie die Taste Uhr/Gewicht zweimal, um den Ofen vom 24- auf das 12-Stunden-System umzuschalten.
◆ Stunden einstellen
Drehen Sie den Drehregler Zeit/Menü, bis die korrekte Stunde angezeigt wird.
Drücken Sie die Taste Uhr/Gewicht um die eingestellte Stunde zu speichern.
◆ Minuten einstellen
Drehen Sie den Drehregler Zeit/Menü, bis die korrekte Minute angezeigt wird.
Drücken Sie die Taste Uhr/Gewicht um die eingestellte Zeit zu speichern.
5.9 Betriebsart "Mikrowelle"
Beim Mikrowellengaren können Sie die Leistungsstufe und die Garzeit (maximal 95 Minuten) anpassen.
◆ Einstellen der Leistungsstufe
Wählen Sie die gewünschte Leistungsstufe, indem Sie die Taste Leistung entsprechend oft drücken (siehe Tabelle unten).
Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü drehen.
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
◆ Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
| Tasten-drücke | Anzeige | Watt | Leistung | Anwendung | |
| 1 | P-HI | 900 | 100 % | Hoch | Schnelles Garen und Erhitzen |
| 2 | P-90 | 810 | 90 % | Schonendes Garen und Erhitzen | |
| 3 | P-80 | 720 | 80 % | ||
| 4 | P-70 | 630 | 70 % | Mittel-hoch | Erwärmen kleiner Mengen und empfindlicher Speisen |
| 5 | P-60 | 540 | 60 % | ||
| 6 | P-50 | 450 | 50 % | Mittel | Schwaches Fortkochen |
| 7 | P-40 | 360 | 40 % | ||
| 8 | P-30 | 270 | 30 % | Mittel-niedrig / Auftau-en | Schnelles Auftauen |
| 9 | P-20 | 180 | 20 % | Schonendes Auftauen empfindlicher Speisen | |
| 10 | P-10 | 90 | 10 % | Niedrig | Warmhalten |
| 11 | P-00 | 0 | 0 % | ||
5.10 Betriebsart "(Doppel-)Grill"
Die Betriebsart „Grill“ eignet sich insbesondere für dünne Fleischscheiben, Steaks, Koteletts, Kebabs, Würste und Hühnerteile. Die längste Garzeit beträgt 95 Minuten.
♦ Wahl des Garprogramms
Wählen Sie das Garprogramm „Grill/Doppelgrill“, indem Sie die Taste entsprechend der Tabelle oft drücken.
| Tastendrücke | Grillmodus |
| 1 | Oberer Grill |
| 2 | Unterer Grill |
| 3 | beide Grills |
Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü drehen.
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
◆ Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
5.10.1 Tabelle mit Zeiten für das Grillen frischer Lebensmittel
| Lebensmittel/Speise | Menge | Grill | Zeit/Min. |
| Fleisch, Wurstwaren*) | |||
| 2 Rinderfiletsteaks rot | 400 g | Grill | 8 |
| 2 Rinderfiletsteaks rosa | 400 g | Grill | 9-10 |
| 2 Rinderfiletsteaks durch | 400 g | Grill | 10-12 |
| 2 Schweinenackensteaks | 350 g | Grill | 10 |
| 2 Koteletts | 400 g | Grill | 10 |
| 2 Kalbschnitzel | 300 g | Grill | 8-10 |
| 4Lammkoteletts | 600 g | Grill | 6-8 |
| 4 Grillwürste | 400 g | Grill | 10-12 |
| 2 Leberkäsescheiben | 400 g | Grill | 8-10 |
| Toasts | |||
| 4 Weißbrotscheiben | 200 g | Grill | 2-4 |
| 2 Mischbrotscheiben | 200 g | Grill | 3 |
| Aufläufe und Gratins | |||
| Kartoffelgratin | 750 g | Grill | 12-15 |
| Quarkauflauf | 1000 g | Grill | 15-20 |
| Tiefkühlfertiggerichte | |||
| Cannelloni | 450 g | Grill | 12-15 |
| Lasagne | 450 g | Grill | 15-17 |
5.11 Betriebsart "Mikrowelle und Grill"
Diese Funktion erlaubt Ihnen das kombinierte Mikrowellengaren und Grillen mit zwei unterschiedlichen Einstellungen. Die längste Garzeit beträgt 90 Minuten.
HINWEIS
Das System wählt in dieser Betriebsart die höchste Leistungsstufe für den Grill.
♦ Wahl des Garprogramms
Wählen Sie ein Garprogramm aus der unten stehenden Tabelle, indem Sie die Taste dementsprechend oft drücken.
| Tastendrücke | Kombination |
| 1 | Oberer Grill + Mikrowelle |
| 2 | Unterer Grill + Mikrowelle |
| 3 | beide Grills + Mikrowelle |
Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü drehen.
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
5.11.1 Tabelle mit Zeiten für das Erwärmen fertiger Gerichte
Die Werte gelten für Mikrowelle Leistungsstufe 1 (100%)
| Lebensmittel/Speise | Menge | Zeit | Abdecken |
| Flüssigkeiten | |||
| Wasser, 1 Tasse | 150 g | 0,5 – 1 | nein |
| Wasser, 0,5 l | 500 g | 3,5 – 5 | nein |
| Wasser, 0,75 l | 750 g | 5 – 7 | nein |
| Kaffee, 1 Tasse | 150 g | 0,5 – 1 | nein |
| Milch, 1 Tasse | 150 g | 0,5 – 1 | nein |
| Tellergerichte | |||
| Schnitzel mit Kartoffeln | 450 g | 2,5 – 3,5 | ja |
| und Gemüse | |||
| Gulasch mit Nudeln | 450 g | 2 – 2,5 | ja |
| Fleisch mit Kloß u. Soße | 450 g | 2,5 – 3,5 | ja |
| Fleisch | |||
| Schnitzel, paniert | 200 g | 1 – 2 | nein |
| Frikadellen, 4 Stück | 500 g | 3 – 4 | nein |
| Bratenstück | 250 g | 2 – 3 | nein |
| Geflügel | |||
| 12 Hähnchen | 450 g | 3,5 – 5 | nein |
| Hühnerfrikassee | 400 g | 3 – 4,5 | ja |
| Gemüse | |||
| 1 Portion | 150 g | 1,5 – 2 | ja |
| 2 Portionen | 300 g | 3 – 4,5 | ja |
| Beilagen | |||
| Nudeln, Reis, 1 Port. | 150 g | 1 – 2 | ja |
| 2 Port. | 300 g | 2,5 – 3,5 | ja |
| Kartoffeln | 500 g | 3 – 4 | ja |
Die Werte gelten für Mikrowelle Leistungsstufe 4 (70%)
| Lebensmittel/Špeise | Menge | Zeit | Abdecken |
| Babykost | |||
| Milch | 100 ml | 0,5 – 1 | nein |
| Brei | 200 g | 1 – 1,5 | nein |
5.11.2 Tabelle mit Mikrowellen-Garzeiten frischer Lebensmittel Bitte beachten Sie die Einstellung der Mikrowelle (Leistungsstufe)
| Lebensmittel/Speise | Menge | Leistungsstufe | Zeit | Abdecken |
| Fleisch, | ||||
| Rind-, Schwein- oder | 500 g | 2 (90%) | 10 – 12 | ja |
| Kalbfleisch im Stück | 750 g | 2 (90%) | 12 – 15 | ja |
| Kasseler | 500 g | 2 (90%) | 12 – 14 | ja |
| Hackbraten | 500 g | 2 (90%) | 13 – 15 | ja |
| Wiener Würstchen | 200 g | 3 (80%) | 2 – 3 | ja |
| Bockwurst | 200 g | 3 (80%) | 2 – 3 | ja |
| Geflügel | ||||
| Suppenhuhn | 1000 g | 2 (90%) | 13 – 15 | ja |
| Hähnchenteile | 250 g | 2 (90%) | 4 – 5 | ja |
| Fisch | ||||
| Forelle, blau | 300 g | 2 (90%) | 5 – 6 | ja |
| Fischfilet | 300 g | 2 (90%) | 3 – 4 | ja |
| Gemüse | ||||
| Auberginen | 500 g | 1 (100%) | 7 – 10 | ja |
| Blumenkohl | 500 g | 1 (100%) | 8 – 11 | ja |
| Chicorée | 500 g | 1 (100%) | 6 – 7 | ja |
| Erbsen | 500 g | 1 (100%) | 6 – 7 | ja |
| Fenchel | 500 g | 1 (100%) | 8 – 7 | ja |
| Grüne Bohnen | 300 g | 1 (100%) | 13 – 15 | ja |
| Kartoffeln | 500 g | 1 (100%) | 9 – 12 | ja |
| Brokkoli | 500 g | 1 (100%) | 6 – 9 | ja |
| Kohlrabi | 500 g | 1 (100%) | 8 – 10 | ja |
| Lauch | 500 g | 1 (100%) | 7 – 9 | ja |
| Maiskolben | 250 g | 1 (100%) | 7 – 9 | ja |
| Möhren | 500 g | 1 (100%) | 8 – 10 | ja |
| Lebensmittel/Speise | Menge | Leistungsstufe | Zeit | Abdecken |
| Paprika | 500 g | 1 (100%) | 6 – 9 | ja |
| Spargel | 300 g | 1 (100%) | 7 – 10 | ja |
| Tomaten | 500 g | 1 (100%) | 6 – 7 | ja |
| Zucchini | 500 g | 1 (100%) | 9 – 10 | ja |
| Obst | ||||
| Apfel-, Birnenkompott | 500 g | 1 (100%) | 5 – 8 | ja |
| Pflaumenmus | 250 g | 1 (100%) | 4 – 6 | nein |
| Rhabarberkompott | 250 g | 1 (100%) | 5 – 8 | ja |
| Bratäpfel | 500 g | 1 (100%) | 7 – 9 | ja |
5.11.1 Tabelle mit Mikrowellen-Garzeiten tiefgekühlter Lebensmittel Die Werte gelten für Mikrowelle Leistungsstufe 1 (100%)
| Lebensmittel/Speise | Menge | Zeit | Abdecken |
| Fleisch, Wurstwaren*) | |||
| Fleisch mit Soße | 400 g | 10 – 12 | ja |
| Gulasch, Geschnetzeltes | 500 g | 10 – 15 | ja |
| Rindsrouladen | 150 g | 7 – 8 | ja |
| Geflügel*) | |||
| Hühnerfrikassee | 250 g | 6 – 7 | ja |
| Geflügelsuppe | 200 g | 5 – 6 | ja |
| Fisch | |||
| Fischfilet | 300 g | 7 – 8 | ja |
| FischfiletGemüse | 400 g | 8 – 9 | ja |
| Apfelrotkohl | 450 g | 14 – 16 | ja |
| Blattspinat | 300 g | 11 – 13 | ja |
| Blumenkohl | 200 g | 7 – 9 | ja |
| Brechbohnen | 200 g | 8 – 10 | ja |
| Brokkoli | 300 g | 8 – 9 | ja |
| Erbsen | 300 g | 7 – 8 | ja |
| Kohlrabi | 300 g | 13 – 15 | ja |
| Lauch | 200 g | 10 – 11 | ja |
| Mais | 200 g | 4 – 6 | ja |
| Möhren | 200 g | 5 – 6 | ja |
| Rosenkohl | 300 g | 7 – 8 | ja |
| Spinat | 450 g | 12 – 13 | ja |
| 600 g | 15 – 17 | ja | |
| Suppen/Eintöpfe*) | |||
| Eintopf | 500 g | 13 – 15 | ja |
| Suppe mit Einlage | 300 g | 7 – 8 | ja |
| Cremesuppe | 500 g | 13 – 15 | ja |
5.12 Betriebsart "Heißluft"
Beim Heißluftgaren wird die heiße Luft im Garraum umgewälzt, um das Kochgut schnell und gleichmäßig zu bräunen und knusprig zu garen. Dieser Ofen kann auf zehn unterschiedliche Gartemperaturen eingestellt werden. Die maximale Gardauer beträgt 9 Stunden 30 Minuten.
◆ Einstellen der Temperatur
Wählen Sie die gewünschte Temperatur, indem Sie die Taste Heißluft entsprechend oft drücken (siehe Tabelle).
Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü drehen.
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
HINWEIS
▶ Sie können die Heißlufttemperatur während des Garens prüfen, indem Sie die Taste Heißluft drücken.
| Tasten-drücke | Temperatur | Tasten-drücke | Temperatur |
| 1 | 200 °C | 6 | 150 °C |
| 2 | 190 °C | 7 | 140 °C |
| 3 | 180 °C | 8 | 130 °C |
| 4 | 170 °C | 9 | 120 °C |
| 5 | 160 °C | 10 | 110°C |
5.12.1 Betriebsart "Vorwärmen und Heißluftgaren"
Das Gerät kann für kombiniertes Vorwärmen und Heißluftgaren programmiert werden.
◆ Einstellen der Temperatur
Wählen Sie die gewünschte Temperatur, indem Sie die Taste Heißluft entsprechend oft drücken.
◆ Vorwärmen des Ofens starten
Drücken Sie nach erfolgter Temperaturwahl die Taste Start/Schnellstart. Ein Signalton ertönt und in der Anzeige blinkt PREH, bis der Ofen die programmierte Temperatur erreicht hat.
♦ Kochgut einstellen
Stellen Sie das zu garende Kochgut in das Gerät.
Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü drehen.
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
◆ Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
HINWEIS
Die maximale Aufheizdauer beträgt 30 Minuten. Wenn die Temperatur erreicht ist, stoppt der Countdown und alle 5 Sekunden ertönt ein Signalton.
Wenn Sie während dieser 30 Minuten die Tür nicht öffnen, stoppt das Gerät den Vorgang automatisch und es erscheint END im Display.
5.13 Betriebsrat „Mikrowelle und Heißluft“
Das Gerät bietet vier vorprogrammierte Einstellungen, die das kombinierte Garen mit Heißluft und Mikrowelle ermöglichen. Die maximale Gardauer beträgt 9 Stunden 30 Minuten.
◆ Einstellen der Temperatur
Wählen Sie die gewünschte Temperatur, indem Sie die Taste Mikro + Heißluft entsprechend oft drücken (siehe Tabelle).
Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü drehen.
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
◆ Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
HINWEIS
▶ Sie können die Heißlufttemperatur während des Garens prüfen, indem Sie die Taste Mikro + Heißluft drücken.
| Tastendrücke | Anzeige | Temperatur |
| 1 | COMB 1 | 200 °C |
| 2 | COMB 2 | 170 °C |
| 3 | COMB 3 | 140 °C |
| 4 | COMB 4 | 110 °C |
5.14 Betriebsart "Kochprogramm"
Bei dieser Betriebsart kann das Garprogramm aus 9 verschiedenen Programmen ausgewählt werden. Eine Liste der möglichen Programme ist auf dem Bedienfeld abgedruckt. Nähere Informationen entnehmen Sie der Tabelle.
◆ Auswahl des Programms
Drehen Sie den Drehregler Zeit/Menü erst kurz gegen den Uhrzeigersinn, dann mit Uhrzeigersinn um das gewünschte Programm auszuwählen.
◆ Einstellen der Menge / des Gewichtes
Wählen Sie die gewünschte Anzahl der Serviereinheiten bzw. das Gewicht aus, indem Sie die Taste Uhr/Gewicht entsprechend oft drücken (siehe Tabelle).
◆ Garprogramm starten
Drücken Sie nach erfolgter Programmwahl die Taste Start/Schnellstart, um das eingestellte Garprogramm zu starten.
Ende des Garprogramms
Wenn das Ende der Garzeit erreicht ist, gibt das System vier Signaltöne aus und in der Anzeige erscheint END.
HINWEIS
▶ Beim Garen im Grill- oder Kombinationsmodus müssen Sie das Kochgut ggf. nach der Hälfte der Garzeit umdrehen, um ein gleichmäßiges Garen zu gewährleisten.
| Programm | Anzahl der Tastendrücke | |||||||
| 01 | Kartoffeln | 200 g | 300 g | 400 g | 500 g | 600 g | - | - |
| 02 | Heißgetränk | 1 | 2 | 3 | - | - | - | - |
| 03 | Popcorn | 99 g | - | - | - | - | - | - |
| 04 | Erhitzen (g) | 200 g | 300 g | 400 g | 500 g | 600 g | 700 g | 800 g |
| 05 | Pasta (g) | 100 g | 200 g | 300 g | - | - | - | - |
| 06 | Pizza (g) | 150 g | 300 g | 450 g | - | - | - | - |
| 07 | Geflügel (g) | 800 g | 1000 g | 1200 g | 1400 g | - | - | |
| 08 | Kuchen | 475 g | - | - | - | - | - | |
| 09 | Auftauen | 10 sec. Bis 45 Minuten | ||||||
6 Reinigung und Pflege
In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.
6.1 Sicherheitshinweise
▲VORSICHT
Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:
Der Ofen muss regelmäßig gereinigt und Kochgutrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltener Ofen wirkt sich nachteilig auf die Lebensdauer des Geräts aus und kann zu einem gefährlichen Gerätezustand sowie Pilz- und Bakterienbefall führen.
▶ Schalten Sie den Ofen vor dem Reinigen aus und ziehen Sie den Stecker aus der Wandsteckdose.
Der Garraum ist nach dem Benutzen heiß. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
▶ Reinigen Sie den Garraum nach der Verwendung, sobald er abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen.
▶ Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
- Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.
6.2 Reinigung
♦ Garraum und Türinnenseite
- Halten Sie den Garraum des Ofens sauber. Wischen Sie an den Wänden des Garraums haftendes verspritztes oder verschüttetes Kochgut mit einem feuchten Tuch ab. Bei starker Verschmutzung des Ofens kann ein mildes Reinigungsmittel verwendet werden.
- Wischen Sie Tür, Fenster und die Türdichtungen mit einem feuchten Tuch ab, um Spritzer und verschüttetes Kochgut zu entfernen. Rückstände an der Türdichtung können dazu führen, dass die Tür nicht mehr richtig schließt und somit Mikrowellen austreten können.
- Wischen Sie Dampf, der sich an der Ofentür niedergeschlagen hat, mit einem weichen Tuch ab. Dies kann der Fall sein, wenn das Gerät in einer sehr feuchten Umgebung verwendet wird und ist normal.
- Gerüche lassen sich aus dem Ofen entfernen, indem Sie eine Tasse Wasser mit dem Saft und der Schale einer Zitrone mischen, in eine tiefe mikrowellenfeste Schüssel gießen und fünf Minuten im Mikrowellenbetrieb kochen. Wischen Sie den Ofen danach gründlich mit einem weichen Tuch trocken.
- Lassen Sie nach der Reinigung des Innenraums die Ofentür offen, bis das Gerät innen getrocknet ist.
♦ Gerätefront und Bedienfeld
- Reinigen Sie die Gerätefront und das Bedienfeld mit einem weichen angefeuchteten Tuch.
- Achten Sie darauf, dass das Bedienfeld nicht nass wird. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.
HINWEIS
▶ Lassen Sie die Ofentür geöffnet, um ein versehentliches Einschalten des Gerätes zu verhindern.
♦ Aussengehäuse
- Die Außenflächen des Gerätes mit einem feuchten Tuch reinigen.
- Die Edelstahlflächen können mit einem handelsüblichen Edelstahlmittel gepflegt werden.
◆ Drehteller und Rollring
- Die Glasplatte muss gelegentlich herausgenommen und gereinigt werden. Waschen Sie die Platte in einer warmen Seifenlösung oder im Geschirrspüler.
- Der Rollring sollte regelmäßig gereinigt werden, um einer übermäßigen Geräuschentwicklung oder einer Störung der Drehbewegung vorzubeugen.
Der Rollring kann in einer milden Seifenlösung oder im Geschirrspüler gewaschen werden. Achten Sie darauf, den Rollring nach dem Reinigen wieder ordnungsgemäß einzulegen. - Wischen Sie den Ofenboden mit einem milden Reinigungsmittel ab. Bei starker Verschmutzung des Ofenbodens kann ein mildes Reinigungsmittel verwendet werden.
7 Störungsbehebung
In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.
7.1 Sicherheitshinweise
▲VORSICHT
▶ Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
▶ Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.
7.2 Störungsanzeigen
Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibt.
| Anzeige | Beschreibung |
| E01 | Temperatur im Garraum überschritten.Der Überhitzungsschutz hat bei einer Garraumtemperatur von 300 °C das laufende Programm beendet.Drücken Sie die TasteStopp/Abbruchum die Störung zu quittieren.Nach der Abkühlphase kann das Gerät wieder eingeschaltet werden. |
| E03 | SensorstörungDas Gerät hat einen Fehler an einem Sensor festgestellt und das laufende Programm beendet.Drücken Sie die TasteStopp/Abbruchum die Störung zu quittieren. |
HINWEIS
▶ Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erscheinen, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.
7.3 Störungsursachen und -behebung
Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.
| Fehler | Mögliche Ursache | Behebung |
| Das gewählte Programm lässt sich nicht starten. | Gerätetür nicht geschlossen | ► Gerätetür schließen |
| Netzstecker nicht eingesteckt | ► Netzstecker einstecken | |
| Sicherung nicht eingeschaltet | ► Sicherung einschalten | |
| Der Drehteller dreht sich ruckartig. | Verschmutzungen zwischen dem Drehteller und dem Garraumboden | ► Verschmutzungen beseitigen |
| Verschmutzungen am Rollring | ||
| Gefäß zu groß | ► Anderes Gefäß verwenden | |
| Speise nach Ablauf der eingestellten Zeit nicht genügend aufgetaut, erhitzt bzw. gegart. | Zeit bzw. Leistungsstufe falsch gewählt | ► Zeit und Leistungsstufe neu einstellen► Vorgang wiederholen |
| Das Gerät funktioniert, aber die Garraumbeleuchtung nicht. | Garraumbeleuchtung defekt. | ► Garraumbeleuchtung vom Service Instand setzen lassen. |
| Während des Mikrowellen-Betriebes sind unnormale Geräusche zu hören. | Speise mit Aluminiumfolie abgedeckt | ► Aluminiumfolie entfernen |
| Das Kochgeschirr enthält Metall und es entstehen Funken im Garraum | ► Geschirrhinweise beachten | |
| Die Zeit im Anzeigefeld stimmt nicht. | Stromausfall | ► Zeit neu einstellen |
VORSICHT
▶ Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.
8 Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren.
Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
HINWEIS
- Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.
▶ Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
9 Garantie
Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind.
Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.
In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.
Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt.
Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.
Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.
Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen.
Weitere Ansprüche sind ausgeschlossen.
Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.
10 Technische Daten
| Gerät | Mikrowelle, (Doppel-) Grill und Heißluftofen |
| Name | MCDG 25 Pro |
| Modell | D90D25ESPDRIII-H3 |
| Artikel-Nr. | 3034 |
| Anschlussdaten | 230-240 V, 50 Hz |
| Leistungsaufnahme | 1400 W (Mikrowelle) |
| 1950 W (Heißluft) | |
| 1500 W (Grill) | |
| Mikrowellen-Nennausgangsleistung | 900 W |
| Betriebsfrequenz | 2450 MHz |
| Außenabmessungen (B/H/T) | 547 x 362 x 485 mm |
| Garraumabmessungen (B/H/T) | 220 x 340 x 344 mm |
| Ofenkapazität | 25 Liter |
| Gleichmäßiges Garen | Drehtellersystem |
| Nettogewicht | 16,2 kg |
